BRUGSANVISNING GSR 660 TE Professional BOSCH

< 2,5 1,5 < 2,5 1,5 3,3 1,5 Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met eengenormeer- de meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook ge- schikt voor een voorlopige inschatting van de trillings- en ge- luidsemissie. Het aangegeven trillingsniveau en de aangegeven ge- luidsemissiewaarde representeren de voornaamste toepas- singen van het elektrische gereedschap. Wanneer het elek- trische gereedschap echter wordt gebruikt voor andere toe- passingen, met afwijkende inzetgereedschappen of onvol- doende onderhoud, dan kunnen het trillingsniveau en de ge- luidsemissiewaarde afwijken. Dit kan de trillings- en ge- luidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillings- en ge- luidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt ge- bruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereed- schappen, warm houden van de handen, organisatie van het arbeidsproces. Montage u Trek vóór werkzaamheden aan het elektrische gereed- schap altijd de stekker uit het stopcontact. Gereedschap wisselen (zie afbeelding A) Trek de diepteaanslag (4) er naar voren toe af. Trek het schroefbit (1) eruit. Indien nodig kan ook de universele bit- houder (10) eruit getrokken en gewisseld worden. Steek na het wisselen van het gereedschap de diepteaanslag er weer op. Gebruik Ingebruikname u Let op de netspanning! De spanning van de stroom- bron moet overeenkomen met de gegevens op het ty- peplaatje van het elektrische gereedschap. Met 230V aangeduide elektrische gereedschappen kunnen ook met 220V worden gebruikt. Draairichting instellen Met de draairichtingschakelaar (8) kunt u de draairichting van het elektrische gereedschap veranderen. Bij ingedrukte aan/uit-schakelaar (7) is dit echter niet mogelijk. – Rechtsdraaien: voor het indraaien van schroeven drukt u de draairichtingschakelaar (8) naar links tot tegen de aan- slag door. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)36 | Nederlands – Linksdraaien: voor het losdraaien of uitdraaien van schroeven drukt u de draairichtingschakelaar (8) naar rechts tot aan de aanslag door. In-/uitschakelen Druk voor ingebruikname van het elektrische gereedschap op de aan/uit-schakelaar (7) en houd deze ingedrukt. Voor het vastzetten van de ingedrukte aan/uit-schakelaar (7) de vastzetknop (6) indrukken. Voor het uitschakelen van het elektrisch gereedschap de aan/uit-schakelaar (7) loslaten of als deze is vergrendeld met de vastzetknop (6), de aan-/uitschakelaar (7) kort in- drukken en dan loslaten. Toerental instellen U kunt het toerental van het ingeschakelde elektrische ge- reedschap traploos regelen naarmate u de aan/uit-schake- laar (7) indrukt. Lichte druk op de aan/uit-schakelaar (7) heeft een laag toe- rental tot gevolg. Met toenemende druk wordt het toerental hoger. Inschroefdiepte instellen (zie afbeelding B) Met de instelhuls (3) kan de inschroefdiepte van de schroef- kop in het werkstuk in 8 vergrendelende standen per om- wenteling vooraf worden ingesteld. Elke stand komt overeen met een verandering van de inschroefdiepte van 0,25mm. Rechtsom draaien van de instelhuls (3) heeft een grotere in- schroefdiepte tot gevolg, linksom draaien een kleinere in- schroefdiepte. De vereiste instelling vindt u het best door proefondervinde- lijk schroeven. Aanwijzingen voor werkzaamheden u Trek vóór werkzaamheden aan het elektrische gereed- schap altijd de stekker uit het stopcontact. u Plaats het elektrische gereedschap alleen uitgescha- keld op de moer/schroef. Draaiende inzetgereedschap- pen kunnen wegglijden. Breng de schroef naar het schroefbit (1). De schroef wordt door de magnetische vasthoudkracht van de universele bit- houder (10) vastgehouden. Duw de punt van de schroef ste- vig tegen het vast te schroeven materiaal tot de schroefdiep- teaanslag (4) op het werkstuk staat. Schakel het elektrische gereedschap in. De schroef wordt in het werkstuk gedraaid tot de ingestelde schroefdiepte be- reikt is. De aandrijving wordt losgekoppeld. De gereed- schapopname draait niet meer. Controleer de inschroefdiep- te en stel deze indien nodig bij. Voor het losdraaien van schroeven zet u de draairichting- schakelaar (8) op linksdraaien en trekt u de schroefdiepte- aanslag (4) er naar voren toe af zonder de instelhuls te draai- en. U kunt ook met opgezette schroefdiepteaanslag (4) werken, wanneer u de inschroefdiepte aanpast. Riemclip Met de riemclip (5) kunt u het elektrische gereedschap bijv. aan een riem vastmaken. U heeft dan beide handen vrij en het gereedschap is altijd binnen handbereik. Onderhoud en service Onderhoud en reiniging u Trek vóór werkzaamheden aan het elektrische gereed- schap altijd de stekker uit het stopcontact. u Houd het elektrische gereedschap en de ventilatie- openingen altijd schoon om goed en veilig te werken. Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klanten- service voor elektrische gereedschappen van Bosch worden uitgevoerd om veiligheidsrisico's te vermijden. Klantenservice en gebruiksadvies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled. Gooi elektrische gereedschappen niet bij het huisvuil! Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU betreffende elek- trische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikba- re elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden herge- bruikt. 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsDansk | 37 Dansk Sikkerhedsinstrukser Generelle sikkerhedsanvisninger for el-værktøj ADVARSEL Læs alle sikkerhedsadvarsler, in- struktioner, illustrationer og spe- cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der ri- siko for elektrisk stød, brand og/eller alvorlige per- sonskader. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Betegnelsen "el-værktøj" i advarslerne refererer til dit (led- ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte- ridrevet (ledningsfrit) el-værktøj. Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller støv. El‑værktøj kan slå gnister, der kan antænde støv el- ler dampe. u Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el‑værktøj. Uændrede stik, der passer til kontakterne, nedsætter risi- koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktøjet i ledningen, hænge el‑værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti- ge omgivelser, skal der bruges et HFI‑relæ. Brug af et HFI‑relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værktøjet fornuftigt. Brug ikke el‑værktøj, hvis du er træt, har indtaget al- kohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærksomhed ved brug af el‑værktøjet kan føre til alvorlige personskader. u Brug personligt beskyttelsesudstyr. Brug altid be- skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsæt- ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk- tøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bæ- re el‑værktøjet med fingeren på afbryderen og sørg for, at el‑værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. u Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el‑værktøjet startes. Hvis et styk- ke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan mon- teres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er forbundet med støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uop- mærksomhed kan medføre alvorlige personskader. Omhyggelig omgang med og brug af el‑værktøj u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el‑værktøj arbejder man bedst og mest sikkert inden for det angivne effektområ- de. u Brug ikke el‑værktøj, hvis afbryderen er defekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. u Træk stikket ud af stikkontakten og/eller fjern batteri- et, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til op- bevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el‑værktøjet. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)38 | Dansk u Opbevar ubenyttet el‑værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med el‑værktøjet eller ikke har gennemlæst disse instruk- ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det benyttes af ukyndige personer. u Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el‑værktøjets funktion påvirkes. Få beska- digede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el‑værktøj. u Sørg for, at skæreværktøjer er skarpe og rene. Om- hyggeligt vedligeholdte skæreværktøjer med skarpe skæ- rekanter sætter sig ikke så hurtigt fast og er nemmere at føre. u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el‑værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. u Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet. Service u Sørg for, at el‑værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedshenvisninger til skruemaskine u Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor befæstelseselementet kan komme i kontakt med skjulte kabler eller værktøjets egen ledning. Hvis befæstelseselementet kommer i kon- takt med en "strømførende" ledning, kan blottede metal- dele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren. u Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. u Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer. u Fastgør emnet. Et emne holdes bedre fast med spænde- anordninger eller skruestik end med hånden. u Vent, til el‑værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el‑værktøjet. Produkt- og ydelsesbeskrivelse Læs alle sikkerhedsinstrukser og anvisnin- ger. Overholdes sikkerhedsinstrukserne og an- visningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til iskruning og udskruning af skru- er. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el‑værktøjet på illustrationssiden. (1) Skruebit

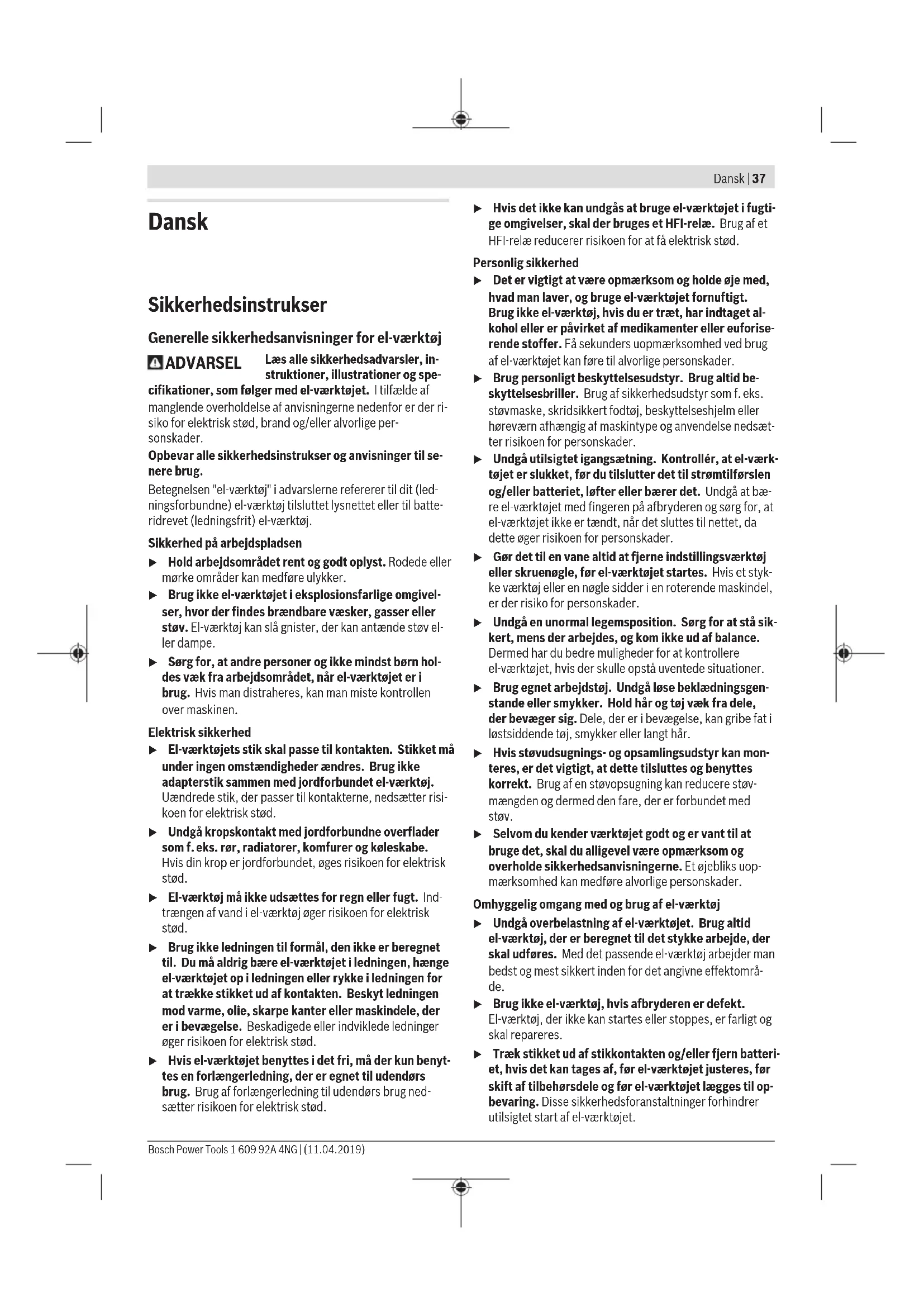

Tilbehør, som er illustreret og beskrevet i betjeningsvejled- ningen, er ikke indeholdt i leveringen. Det fuldstændige til- behør findes i vores tilbehørsprogram. Tekniske data Skruemaskine GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Varenummer 3 601 D45 0.. 3 601 D45 0D4 3 601 D45 0G4 3 601 D45 1.. Nominel optagen effekt W 701 701 701 Maks. afgivet ydelse W 327 327 327 Omdrejningstal, ubelastet o/min 0–2 500 0–3 000 0–4 500 Nominelt omdrejningstal o/min 0–1 700 0–1 700 0–3 000 Værktøjsholder ¼" indvendig sekskant ¼" indvendig sekskant ¼" indvendig sekskant Maks. skrue-Ø mm 6 6 6 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsDansk | 39 Skruemaskine GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Vægt svarer til EPTA-Procedure 01:2014 kg 1,5 1,5 1,4 Beskyttelsesklasse / II / II / II Skruemaskine GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Varenummer 3 601 D45 1D4 3 601 D45 1G4 3 601 D45 2.. 3 601 D45 2D4 3 601 D45 2G4 Nominel optagen effekt W 701 701 701 Maks. afgivet ydelse W 327 327 327 Omdrejningstal, ubelastet o/min 0–5 000 0–6 000 0–6 500 Nominelt omdrejningstal o/min 0–3 000 0–4 500 0–4 500 Værktøjsholder ¼" indvendig sekskant ¼" indvendig sekskant ¼" indvendig sekskant Maks. skrue-Ø mm 6 6 6 Vægt svarer til EPTA-Procedure 01:2014 kg 1,4 1,4 1,4 Beskyttelsesklasse / II / II / II Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser varie- re. Støj-/vibrationsinformation GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Støjemissionsværdier fastlagt iht. EN 62841-2-2. El-værktøjets A-vægtede støjniveau udgør typisk Lydtrykniveau Lydeffektniveau Usikkerhed K Brug høreværn! dB(A) dB(A)

Vibrationer samlet værdi a

EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem- melse med alle gældende bestemmelser i følgende direktiver og forordnin- ger og opfylder følgende standarder. Tekniske bilag ved: * Skruemaskine Typenummer
