MANUAL DE UTILIZARE ES 414 WINNY

Immediat dupa achizitionarea masinii, transcrieti numeroile de identificare (3-5-6) in spatilie corespunzatoare, de pe ultima pagina a manualului.

1. Sasiu 12. Motor 13. Lama cutitulii 14. Protectie impotrivia pietreior 15. Sac de collecte 16. Maner 17. Comanda accelerator
2. Manetă frână motor 19. Manetă de cuplare a tractiunii

DESCRIEREA SABBOLURILOR DE PE COMENZI (unde este prevžut)

1. Pozitie deplasare lentä 22. Pozitie deplasare rapida 23. Starter
2. Oprire motor 25. Tractiune cuplata
3. Repaus 27. Pornire motor

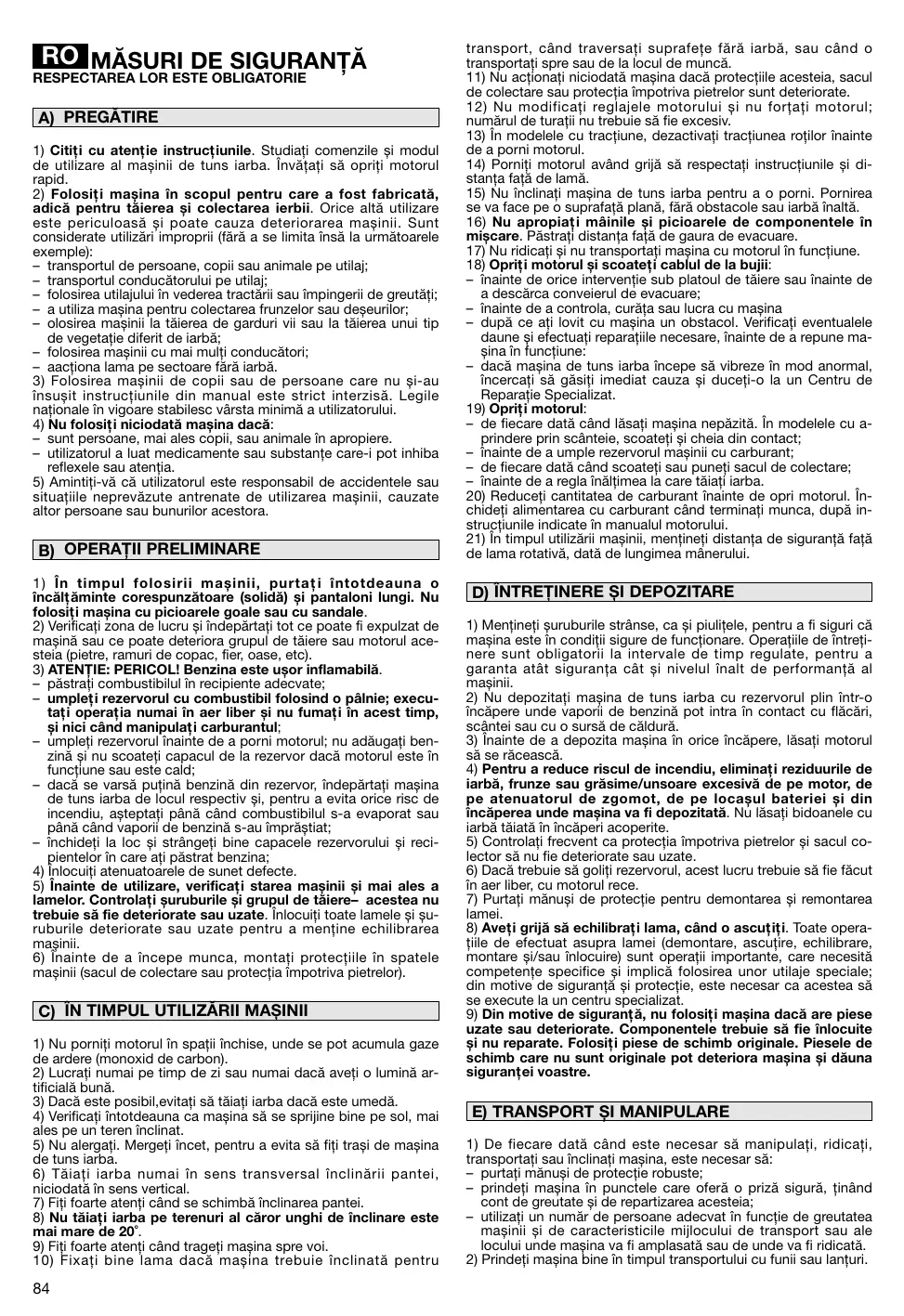

MÁSURI DE SIGURANTA - Masina dumneavoastrá de tuns iarba trebuie'utiliză a cur prudentă. In acest sens, pe masina sunt situate anumite indicatore destinate să va reaminteasca precautiile de utilizare. Semnificația lor este descrișa in celee ce urmeazeă. Vae reco-mandam, de asemenea,ă cituti cu atenție normele de siguranta prezeinte in respectivul capitol al acestuii manual.

1. Atentie: Citiţi manualul de instrutiuri inainte de utilizarea masinii.
2. Risc de expulsion. In timul fosoliri maşinii, indepartăti persone din raza de actiune a acestea.
3. Risc de tãiêre. Cutite in misçare. Nu introduciţi mainile sau picoiaore in locasul lamei.
4. Numai pentru masina de tuns iarba cu motor electric.
5. Atentie: Lama continua miścarea de roatajie incă puţin timp, după oprirea masinii.
6. Attentie: Deconectati capacul bujiei, inainte de a efectua orice interventevente d'intretinere Sau reparatie.
7. Numai pentru masina de tuns iarba cu motor electric.

Valorile maxime de zgomot si vibratie

Pentru modelul	414	464	534
Nivelul presiunii acustice ureche operator (in conformitate cu normativa 81/1051/CEE)	78,4	79,6	80,3
- Nesigurantață în măsurare (2006/42/CE - EN 27574) ... db(A)	0,7	0,6	0,7
Nivelul puterii acustice măsurăță (in conformitate cu Directa 2000/14/CE, 2005/88/CE)... db(A)	94,0	94,9	96,3
- Nesigurantață în măsurare (2006/42/CE - EN 27574) ... db(A)	0,2	0,2	0,2
Nivelul puteri acustice garantatață (in conformitate cu Directa 2000/14/CE, 2005/88/CE)... db(A)	96	96	98
Nivelul de vibratiți (in conformitate cu normativa EN 1033)... m/s2	12,6	4,07	5,23
- Nesigurantață în măsurare (2006/42/CE - EN 12096) ... m/s2	0,4	0,4	0,4

LT

IDENTIFIKACIJOS ETIKETÉ IR IRENGINIO KOMPONENTAI

1) Citi ci atentie instructiunile. Studiati comenzile si modul deutilizare al masinii de tuns iarba.Invatati s a opriti motorul rapid.
2) Folosiţi masina in scopul pentru care a fost fabricata, adică pentru tăiereași colectarea ierpii. Orice alta Utilizare este periculoasași poate cauze deteriorarea masinii. Sunt considerate utilizari improprii (fara a se limita insă la urmatoarele exemple):
- transportul de persone, copii sau animale pe utilaj;
- transportul conducţorului peutilaj;
- folosirea utilajului in vederea tractarii Sau impingerii de greutati;
- a utilizes maśina pentru colectarea frunzelor sau deseurilor;
- olosirea masinii la taierea de garduri vii sau la taierea unui tip de vegetatie diferiter de iarba;
- folosirea masinii cu mai multi conducctori;
- aactiona lama pe sectoare fara iarba.
3) Folosirea maşinii de copii tau de persone care nu si-au insusit instructiunile din manual este strict interză. Legile nationale in vigoare stabilesc vărsta minimă a utilizatorului.
4) Nu folosiţi niciodatață masina dacă:
- sunt persone, mai ales copii, sau animale in apropiere.
- utilizatorul a luat medicamente sau substanje care-i pot inhiba reflexele sau atentia.
5) Amintiti-vā ca utilizesorul este responsabil de accidentele sau situatuile neprevázate antrete de utilizesa masinii, cauzate altero persone sau bunurilor acestora.

B) OPERATII PRELIMINARE

1) In timpul folosirii masinii, purtai intotdeana o incaltaminte corespunzatoare (solida) s pantaloni lungi. Nu folositis maquina su picoieroe goale sau sandale.
2) Verificazioni zona de lucru si indepartati tot ce poate fi expulzat de masina sau ce poate deteriora grupul de taiere sau motorul acsteia (pietre, ramuri de copac, fier, oase, etc).
3) ATENTIE: PERICOL! Benzina este uşor inflamabila.
- păstrăti combustibilul în recipiente adècvate;
- umpleti rezervorul cu combustibil fosinsd o palmie; executati operatia numai in aer libur si nu fumati in acest tim, si nici cand manipulati carburantul;
- amplezi rezervorul inainte de a porni motorul; nu adaugati benzina si nu scoatei capacul de la rezervor daca motorul este in functiune Sau este cald;
- dacă se vară sută benză din rezervor, indepartăți masina de tuns iarba de locul respectivși, pentru a evita orice risc de incendiu, asteptăți până când combustibilul s-a evaporat sau până când vaporoi de benză s-au imprăştiat;
- inchideti la loc si strangei bine capacele rezervorului si recipientelior in care ati pastrat benzina;
4) Inlocui atenuatoarele de sunet defecte.
5) Inainte de'utilizar, verificati starea masinii si mai ales a lamelor. Controlati suruburile si grupul de taiere- acestea nu trebuie sa fie deteriorate sau uzate. Inlocuti toate lamele si suruburile deteriorate sau uzate pentru a mentine echilibrarea masinii.
6) Inainte de a incepe munca, montaţi protectiile in spatele masinii (sacul de colectare sau protectia impotrivă pietrelor).

C) IN TIMPUL UTILIZARII MASINII

1) Nu porniti motorul in spatii inchise, unde se pot acumula gaze de ardere (monoxid de carbon).
2) Lucrati numai pe temp de zi sau numai dacă aveti o lumină artificială bună.

3) Dacă este posibil,evitati să tăiati jarba dacă este umedă.
4) Verificati intotdeauna ca maşina să se sprijine bine pe sol, mai aleșs pe un teren incolat.
5) Nu alergati. Mergeti incet, pentru a evita să fiti trași de mașina de tuns iarba.
6) Taiiati iarba numai in sens transversal inclinarii pantei, niciodata in sens vertical.
7) Fiti foarte atenti când se schimbă inclinarea pantei.
8) Nu tāiati iarba pe terenuri al Ār o unghi de Ṥćinare este mai mare de 20^ .
9) Fiti foarte atenti cánd trageti masina spre voi.
10) Fixa t bine lama dacama masina trebuie inclinata pentru

transport,foundland traversati suprafete fára iarba, sau cánd o transportei spre sua de la localc de múa.

11) Nu actioni niciodata mașina dacă proteții acisteia, sacul de colectare Sau protectia impotrivă pietrelor sunt deteriorate.

12) Nu modificati reglaeile motorului si nu foratai motorul; numarul de turaati nu trebuie sa fie excessiv.

13) In modelele cu tractiune, deactivati tractiunea rotilor inante de a porni motoral.

14) Porniti motorul avand grija sa respectaţi instructiunile si distanta fata de lamă.

15) Nu inclinati masina de tuns iarba pentru a o porni. Pornirea se va face pe o suprafata plană, fara obstacole Sau iarba inaltă.

16) Nu propriapi maînile Şi picoarele de componentele in miscare. Păstrați distanța fata de gaura de evacuare.

17) Nu ridicati si nu transportati masina cu motorul in functiune.

18) Opri ti motorul si scoateti cablul de la bujii:

• iniate de orice interventie sub platoul de taiere sau iniate de a descara convenierul de evacuare;

• inante de a controla, curata sau lucra cu masina

• dupa ce ati lovit cu masina un obstacol. Verificati eventualele daune si efectuati reparathiile necessities, inante de a repune masina in functiene:

• dacà masina de tuns iarba incepe sá vibreze in mod anomal, incercati sá gasi imediat cauza sí ducei-o la un Centru de Reparatie Specializat.

19) Opritimotorul:

• de fiècâre data cànd lasați mașina nepăzita. In modelecu a-prindere prin scânteie, scacateși cheia din contact;
• inainte de a umple rezervorul masinii cu carburant;
• de ficare data cánd scoatei sau puneti sacul de colectare;
• inainte de a regla inaltimea la care taiati iarba.

20) Reduceti cantitatea de carburant inainte de opri motorul. Inchidi alimentarea cu carburant cand terminati munca, dupa instruetiunile indicate in manualeul motorului.

21) In timpul utilizarii masinii, mentinei distanta de siguranța fată de lama rotativă, data de lungimea manerului.

D) INTRETINERE DEPOZITARE

1) Mentineti surburidle stranse, ca si piulitele, pentru a fi siguri ca masina este in condi tii sigure de fonctionare. Operatiile de intreti nere sunt obligatorii la intervale de tamp regulate, pentru a garanta atat siguranta CAT si nivelul inalt de performanla al masinii.
2) Nu depositiș masina de tuns iarba cu rezervorul plin intro-incecapere unde vapori de benzină pot intra in contact cu flacări, scantei sau cu o sursa de caldură.
3) Inainte de a depozita masina in orice incapere, lasati motorul sa se raceaç.
4) Pentru a reduce riscul de incendiu, eliminati rezidurile de iarba, frunze sau grasime/unsoare excessiva de pe motor, de pe atenuatorul de zgomot, de pe locasl bateriei si din incaperea unde maşa va fi depozitată. Nu lasati bidoanele cu iarba tăiatañn incaperi acoperite.
5) Controliţi recventa ca proteția Împotrivă pietrelor și sacul colecitoră și nu fiie deteriorate suc uazuze.
6) Dacă trebuie să goleti rezervorul, acest lucru trebuie să fie făcut in aer liber, cu motorul rece.
7) Puratei mnuisi de protecije pentru demontarea si remontarea lamei.
8) Aveṭi grijā sā echilibrāti lama, cánd o ascutiti. Toate operati-te de efectuat asupra lamei (demontare, ascuftire, echilibrare, montare s/SAU nIlocuire) sunt operati-ti importante, care nécessita competente specifice s implica falosirea unor utilise speciale; din motive de siguranta sì protecţie, este necessar ca acestea sā se execute la un centru specializat.
9) Din motive de siguranta, nu folositi maşa dacă are pseu uzate pau deteriorate. Componentele trebuie să fie inlocuite si nu reparate. Folositi piese de schimb originale. Piesele de schimb care nu sunt originale pot deteriora maşa și dăuna sigurantei voastre.

E) TRANSPORT SI MANIPULARE

1) De fiecare dataçand este besoinar sa manipulati, ridicati, transportati sa inclinati masina, este besoinar sa:
- purtati manusi de protectie robuste;
- prindeti masina in punctele care offera o przyă sigura, tinând cont de greunateși de repartizarea acesteia;
- utilitài un numar de persone adecvat in functie de greutatea masinii si de characteristiche millocului de transport sau ale locului unde masina va fi amplasata sau de unde va fi ridicata.
2) Prindeti masina bine in timpul transportului cu funii tau lantriuri.

RO NORME DE UTILIZARE

Pentru motor Şi baterie (dacă este prevăzută) cititi manua-lele de instruciuni respective.

OBSERVATIE - Correspondenza dentre continutul textului si respeciveile figuri (vezi pp. 2-3) este data de numarul care precede titul ficarui pargraf.

1. COMPLETAREA MONTAJULUI

OBSERVATIE - Masina poate fi furnizata cu anumite componentedea montate.

ATENTIE - Despachetarea si finalizarea operatiunilor de montare se va efectua pe o suprafata plata si solida, avand sufficienti spatiu pentru manipularea masinii si a ambalajel, si utilizand unelte adevate.

Eliminarea ambalajelor se va efectua conform normelor in vigoare la nivel local.

1.1a Maner tip "I" - fara reglarea inaltimii - Montati partea inferioroara a manerului (1) pe orificiile laterale ale sasiului, fixand-o cu ajutorul suruburilor (2) din dotare.

Montati partea superioarā (3) utilizand süruburile (4) din dotare, avand grijā ca spirala (5) de ghidare a funiei de pornire sā fie amplasata corect.

Numai pentru anumite modele: conectati cablul de la frana motorului (6) prinzand capatul (7) al firului in gaura speciala de pe maneta de comanda (8); fixati suportul cablului (6a) la manners, cu ajutorul surbururil (9), dupa cum este indicat.

Fixa ci caburile de la comenzi utilizand colierele (10).

1.1b Maner tip "II" - cu reglarea inaltimii - Aduceti in poziţia de lucru partea inferioriară a manerului (1) DEA montata si blocati-o cu ajutorul manetelor inferioroare (2), avand grijă ca celee doua sifturti (3) sa nu iasa din orificii (4).

Montati partea superioará (5) utilizánd süruburile (6) din dotare, avand grijá ca spirala (7) de ghidare a funiei de pornire sá fie amplasata corect.

Numai pentru anumite modele: conectați cablul de la frana motorului (8) prinzând capătul (9) al firului in gaura specială de pe maneta de comanda (10); fixati suportul cablului (8a) la manners, cu ajutorul suruburilor (11), după cum este indicat.

Fixaţi caburile de la comenzi'utilizand colierele (12). Slăbiţi manetele (2) pentru a regla mânerul: sunt posibile două inăltimi diferite.

1.2a in cazul unui sac rigid:

Separati cu grijă placu (1) si saibele (2) de partea superioară a sacului (3). Eliminati cele două săihe (2) si montati placu (1) pe partea de sus a sacului (3) apasánd- o până veți auzi un zgomot de prindere.

Montaţi cele două pârtă ale saculuri (3)și (4) avand grijă să impingeti càrligele in locasuri, până cand veti auzi un zgomot de prindereși fixăti-le cu ajutorul süruburilor (5) din dotare.

1.2b in cazul unui sac de plastic sau stofa:

Introduciţi sasiul (15) pe sac (17) si prindeti toate profilurile din plastic (18) cu ajutorul unei surubelnite, ca in figura. Introduciţi bine marginea prelatei (19) in santul de pe partea din plastic (13), lasand 5 - 7 cm distanța față de cape

1.3 Pentru modelecu aprindere prin scanteie electrica: conecta cablul de la baterie la conectorul de cablaj general al masinii de tuns iarba.

2.DESCRIerea COMENZILOR

2.1 Accelerata (dacă este prevăzută) este comandă de maneta (1). Pozitiile manetei sunt cele indicate pe placuța

respectivă. Pe anumite modele, este prevazut un motor cu un numar de turatji fix, evitand astfel necessitatea unei acceleratiu.

2.2 Fràna lamei este comandata de maneta (1), care va trebui sá fie impinsa spre帽子, atat pentruPornire CATSIN timpul functionarii masinii. Motorul se opreșe când lasati maneta.
2.3 Pe modelele cu tractiune, avansarea masinii de tuns iarba se face cu maneta (1), care trebuie sa fie impinsa spre maner. Masina de tuns iarba se opreste candid lasati maneta.
2.4 Regliae inaltimii de taiere se efectueazcu ajutorul levierelor respective (1).Pentru anumite modele: indepartati protectia discului (2), desurubati pivotul (3) cu cheia (4) din dotare;positionati roile in gaura corespunzatoare (5), la inaltimea de taiere dorita, dupa care strangeti bine pivotul (3) cu cheia (4). Cele patru roti trebuie sa fi relate theaceasi inaltime.EXECUTATI OPERATIILE CU CUTITUL OPRIT.

3. TUNDEREA IERBII

3.1 Ridicati protectia impotrivaa pietrelo si prindeti sacul rigid (1) Sau pe cel de stofa (2) cum este indicat in figura.
3.2 Pentru pornire, urmăriti indicatiile din manualul motorului: ridicatu maneta de franà a lamei (1) spre manerși trageti cu putere de maneta funiei de pornire (2).
La modelele cu pornire electrica, trajei maneta de franà a lamei (1) spre maner si rotiti cheia in contact (3).
3.3 Aspectul gazonului va fi mai frumos dacă iarba se tunde la aceeasi inăltime, alternativ in cele două directi.

SFATURI PENTRU INTRETINEREA GAZONULUI

Fiecare tip de iarba are proprietiati diferite si are nevoie de o- peratiuni diferite de intretinere. Respecta intotdeauna instruc-tiunile furnizate pe pachetele de seminte cu privire la inaltimea de taiere raportata la condiţiile specifie de crestere din zona dumneavoastră.

Majoritatae tipurilor di arba sunt compense duntro tulpina s i din una sau mai multe frunze. Daca frunzele sunt taiate de tot, gazonul se va deterioria iar cresterea ierbii va fi incetinita.

IMPORTANT - Intretnerea curenta, la intervale de temp regulate, este indispendensabile pentru a mentine acelasi nivel

de siguranta s de presta i al masinii, ca cel original. Depozati maina de tuns iarba intr-un loc ferit de umidi-tate.

1) Purtati manusi de protecte robuste inainte de a trece la curataea, intretinerea sau reglarea masinii.
2) Spalati masina cu apà dupa fiecare sesiune de munca; eliminati reziduurile de iarba sau noroi acumulate in sasiu, pentru ca, odata ce se intáresc, pot impiedica pornirile urmatoare.
3)Vopseaua de pe partea interna a sasiului se poatelua, cu timpul, din cauza actiunii abrazive a ierbii; in acest caz, interveniti immediat, retusand vopseaua, cu una care impiedica ruginirea, pentru a preveni formarea de rugină, ce cauzeazara coroziunea metalului.
4) Daca este necessar sá faceti intervenții sub masină, inclinati- o numai pe partea indicata in manualul motorului, urmarind instruetiunile date.
5) Evitati contactul benzinei cu pàrtile din plastic ale motorului sau ale masinii, pentru a evita deteriorarea lor; in cazul in care ati vârsat benzina peste acestoea, curatai imediat orice urma. Garanta nu acoperă daunelè provocate componentelor din plastic din cauza benzinei.

4.1 Orice intervenție asupra lamei trebuie executata la un Centru Specializat, care sa disponă de toate uneletele necessities. Cu această masină se vor folosi lame pe care este indicat codul:

81004360/3 (pentru modelul 414)

81004365/3 (pentru modelul 464)

81004381/1 (pentru modelul 534)

Lamele folosite trebuie sa aibā marcajul ▲. Deoarece produsul evolueazā, lamele de mai sus pot fi inlocuite in timp cu altele, dodate cu acelesi carcinistici de interschimbare s iguranta in timpul folosirii.
Montaţi la loc lama (2) cu codul Şi marcajul spre pamnt respectánd indicatiile din figura.
Strangeti surubul central (1) cu o cheie dinamometrica, calibrata la 35-40 Nm.
4.2 Pouru a incarca o baterie descarcata, conectaibi bateria la incarcator (1), dupa indicaiile din manualul de intreinere al baterie.
Nu conecta direct incarcatorul bateriei la borna motorului. Punerea in functiune a motorului folosind ca sursa de alimentare incarcatorul bateriei nu este posibila, deoarece acesta se poate deteriorora.Daca intentiona s na nu folositi masina de tuns iarba o perioada mai mare de temp, decuplate bateria de la motor (debransa) caburile), avand grija ca ea sa fe incarcata inaine de aceastoa operatie.

5. OCROTIREA MEDIULI INCONJURATOR

Ocrotirea mediului inconjurator reprezinta un aspect importanti si prioritar atunci candid utilizam maşa, spre beneficiui unei coabitari civilitaze si a mediului in care traïm.

• Evitati să deranjati personele din vecinătate.
• Urmati cu strictete normele in vigoare la nival local pentru eliminarea deseurilor rezultate in urma tacierii.
• Respectati cu stricte normele in vigoare la nival local pentru eliminarea ambalajelor, uleiurilor, benzinei, baterilor, filtrelor, partialor deteriorate sau a oricarui alt elemente ce ar putea afecta mediu inconjurator; aceste deseuri nu vor fi aruncate in lada de gunoi, ci vor fi Separate si duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor in cauză.
  Cand masina nu mai este utilizabla, nu o lasati n mediul inconjurator ci contacta un centru de colectare, conform normativelor i vigoare la nivel local.

6. ACCESORII

ATENTIE: Pentru siguranta dumneavoastră, este interzăin

mod absolut montarea unor accesori di differite de cele din lista de mai jos, projecte in mod exclusiv pentru modelul si tipul masinii dumneavoastră.

6.1 Kit "Mulching" (dacă nu este furnizat impreună cu masina)

Márunteşte iarba tāiata sio lasa pe câmp; se foloseşte in locul sacului.

In caz de neclaritài pau probleme, contactati fara ezitare Serviciul de Asistentă cel mai apropriat pau Vanzătorul de la care ati achizitionat produsul.
