MANUAL DE UTILIZADOR ES 414 WINNY

PT PORTUGUÊS - Tradução do manual original (Istruzioni Originali)

Valores máximos de ruído e vibrações Para modelo 414 464 534 Pressão acústica no ouvido do operador (em conformidade com a directiva 81/1051/CEE) db(A) 78,4 79,6 80,3 - Incerteza de medição (2006/42/CE - EN 27574) .. db(A) 0,7 0,6 0,7 Nível de potência acústica medido (conforme a directiva 2000/14/CE, 2005/88/CE) db(A) 94,0 94,9 96,3 - Incerteza de medição (2006/42/CE - EN 27574) .. db(A) 0,2 0,2 0,2 Nível de potência acústica garantido (conforme a directiva 2000/14/CE, 2005/88/CE) db(A) 96

Nível de vibrações (conforme a norma EN 1033) m/s2 12,6 4,07 5,23 - Incerteza de medição (2006/42/CE - EN 12096) .... m/s2 0,4 0,4 0,4

Imediatamente depois da compra da máquina, copiar os números de identificação (3 - 5 - 6) nos espaços apropriados, na última página do manual. 11. Chassis 12. Motor 13. Faca (Lâmina) 14. Chapa de protecção 15. Saco de recolha 16. Cabo 17. Comando do acelerador 18. Alavanca do freio motor 19. Alavanca de engate da tracção DESCRIÇÃO DOS SÍMBOLOS CONTIDOS NOS COMANDOS (onde previstos) 21. Lento 22. Rápido 23. Starter 24. Paragem motor 25. Tracção introduzida 26. Repouso 27. Arranque do motor DISPOSIÇÕES DE SEGURANÇA - O seu cortador de relva deve ser utilizado com prudência Para tal fim, na máquina foram colocados alguns pictogramas destinados a lembrar as principais precauções de uso. A seguir esclarecemos o significado dos símbolos. Lembramos também para ler com atenção as normas de segurança contidas no capítulo específico deste manual. 51. Atenção: Antes de utilizar a máquina ler o livrete de instruções. 52. Risco de expulsão. Durante o uso, afastar as pessoas da área de trabalho. 53. Perigo de cortes. Lâminas em movimento. Nunca introduzir mãos ou pés no interior do alojamento da lâmina. 54. Somente para relvadeira com motor eléctrico 55. Atenção: A lâmina continua a girar durante mais um pouco de tempo também depois do desligamento da máquina 56. Atenção: Desligar o capuz da vela antes de efectuar qualquer operação de manutenção ou reparação. 57. Somente para relvadeira com motor eléctrico.

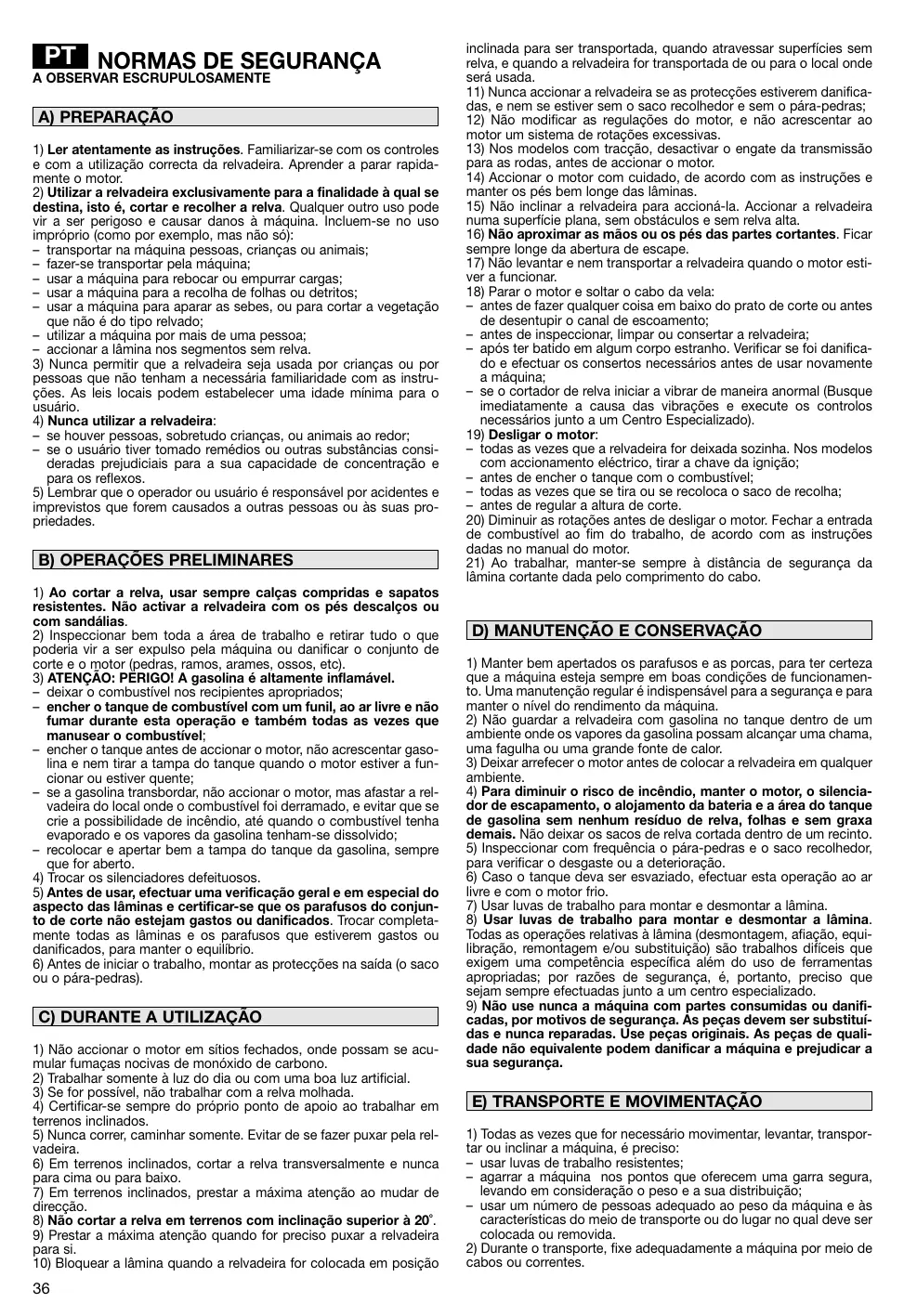

PT NORMAS DE SEGURANÇA A OBSERVAR ESCRUPULOSAMENTE A) PREPARAÇÃO 1) Ler atentamente as instruções. Familiarizar-se com os controles e com a utilização correcta da relvadeira. Aprender a parar rapidamente o motor. 2) Utilizar a relvadeira exclusivamente para a finalidade à qual se destina, isto é, cortar e recolher a relva. Qualquer outro uso pode vir a ser perigoso e causar danos à máquina. Incluem-se no uso impróprio (como por exemplo, mas não só): – transportar na máquina pessoas, crianças ou animais; – fazer-se transportar pela máquina; – usar a máquina para rebocar ou empurrar cargas; – usar a máquina para a recolha de folhas ou detritos; – usar a máquina para aparar as sebes, ou para cortar a vegetação que não é do tipo relvado; – utilizar a máquina por mais de uma pessoa; – accionar a lâmina nos segmentos sem relva. 3) Nunca permitir que a relvadeira seja usada por crianças ou por pessoas que não tenham a necessária familiaridade com as instruções. As leis locais podem estabelecer uma idade mínima para o usuário. 4) Nunca utilizar a relvadeira: – se houver pessoas, sobretudo crianças, ou animais ao redor; – se o usuário tiver tomado remédios ou outras substâncias consideradas prejudiciais para a sua capacidade de concentração e para os reflexos. 5) Lembrar que o operador ou usuário é responsável por acidentes e imprevistos que forem causados a outras pessoas ou às suas propriedades.

B) OPERAÇÕES PRELIMINARES 1) Ao cortar a relva, usar sempre calças compridas e sapatos resistentes. Não activar a relvadeira com os pés descalços ou com sandálias. 2) Inspeccionar bem toda a área de trabalho e retirar tudo o que poderia vir a ser expulso pela máquina ou danificar o conjunto de corte e o motor (pedras, ramos, arames, ossos, etc). 3) ATENÇÃO: PERIGO! A gasolina é altamente inflamável. – deixar o combustível nos recipientes apropriados; – encher o tanque de combustível com um funil, ao ar livre e não fumar durante esta operação e também todas as vezes que manusear o combustível; – encher o tanque antes de accionar o motor, não acrescentar gasolina e nem tirar a tampa do tanque quando o motor estiver a funcionar ou estiver quente; – se a gasolina transbordar, não accionar o motor, mas afastar a relvadeira do local onde o combustível foi derramado, e evitar que se crie a possibilidade de incêndio, até quando o combustível tenha evaporado e os vapores da gasolina tenham-se dissolvido; – recolocar e apertar bem a tampa do tanque da gasolina, sempre que for aberto. 4) Trocar os silenciadores defeituosos. 5) Antes de usar, efectuar uma verificação geral e em especial do aspecto das lâminas e certificar-se que os parafusos do conjunto de corte não estejam gastos ou danificados. Trocar completamente todas as lâminas e os parafusos que estiverem gastos ou danificados, para manter o equilíbrio. 6) Antes de iniciar o trabalho, montar as protecções na saída (o saco ou o pára-pedras).

C) DURANTE A UTILIZAÇÃO 1) Não accionar o motor em sítios fechados, onde possam se acumular fumaças nocivas de monóxido de carbono. 2) Trabalhar somente à luz do dia ou com uma boa luz artificial. 3) Se for possível, não trabalhar com a relva molhada. 4) Certificar-se sempre do próprio ponto de apoio ao trabalhar em terrenos inclinados. 5) Nunca correr, caminhar somente. Evitar de se fazer puxar pela relvadeira. 6) Em terrenos inclinados, cortar a relva transversalmente e nunca para cima ou para baixo. 7) Em terrenos inclinados, prestar a máxima atenção ao mudar de direcção. 8) Não cortar a relva em terrenos com inclinação superior à 20˚. 9) Prestar a máxima atenção quando for preciso puxar a relvadeira para si. 10) Bloquear a lâmina quando a relvadeira for colocada em posição

inclinada para ser transportada, quando atravessar superfícies sem relva, e quando a relvadeira for transportada de ou para o local onde será usada. 11) Nunca accionar a relvadeira se as protecções estiverem danificadas, e nem se estiver sem o saco recolhedor e sem o pára-pedras; 12) Não modificar as regulações do motor, e não acrescentar ao motor um sistema de rotações excessivas. 13) Nos modelos com tracção, desactivar o engate da transmissão para as rodas, antes de accionar o motor. 14) Accionar o motor com cuidado, de acordo com as instruções e manter os pés bem longe das lâminas. 15) Não inclinar a relvadeira para accioná-la. Accionar a relvadeira numa superfície plana, sem obstáculos e sem relva alta. 16) Não aproximar as mãos ou os pés das partes cortantes. Ficar sempre longe da abertura de escape. 17) Não levantar e nem transportar a relvadeira quando o motor estiver a funcionar. 18) Parar o motor e soltar o cabo da vela: – antes de fazer qualquer coisa em baixo do prato de corte ou antes de desentupir o canal de escoamento; – antes de inspeccionar, limpar ou consertar a relvadeira; – após ter batido em algum corpo estranho. Verificar se foi danificado e efectuar os consertos necessários antes de usar novamente a máquina; – se o cortador de relva iniciar a vibrar de maneira anormal (Busque imediatamente a causa das vibrações e execute os controlos necessários junto a um Centro Especializado). 19) Desligar o motor: – todas as vezes que a relvadeira for deixada sozinha. Nos modelos com accionamento eléctrico, tirar a chave da ignição; – antes de encher o tanque com o combustível; – todas as vezes que se tira ou se recoloca o saco de recolha; – antes de regular a altura de corte. 20) Diminuir as rotações antes de desligar o motor. Fechar a entrada de combustível ao fim do trabalho, de acordo com as instruções dadas no manual do motor. 21) Ao trabalhar, manter-se sempre à distância de segurança da lâmina cortante dada pelo comprimento do cabo.

D) MANUTENÇÃO E CONSERVAÇÃO 1) Manter bem apertados os parafusos e as porcas, para ter certeza que a máquina esteja sempre em boas condições de funcionamento. Uma manutenção regular é indispensável para a segurança e para manter o nível do rendimento da máquina. 2) Não guardar a relvadeira com gasolina no tanque dentro de um ambiente onde os vapores da gasolina possam alcançar uma chama, uma fagulha ou uma grande fonte de calor. 3) Deixar arrefecer o motor antes de colocar a relvadeira em qualquer ambiente. 4) Para diminuir o risco de incêndio, manter o motor, o silenciador de escapamento, o alojamento da bateria e a área do tanque de gasolina sem nenhum resíduo de relva, folhas e sem graxa demais. Não deixar os sacos de relva cortada dentro de um recinto. 5) Inspeccionar com frequência o pára-pedras e o saco recolhedor, para verificar o desgaste ou a deterioração. 6) Caso o tanque deva ser esvaziado, efectuar esta operação ao ar livre e com o motor frio. 7) Usar luvas de trabalho para montar e desmontar a lâmina. 8) Usar luvas de trabalho para montar e desmontar a lâmina. Todas as operações relativas à lâmina (desmontagem, afiação, equilibração, remontagem e/ou substituição) são trabalhos difíceis que exigem uma competência específica além do uso de ferramentas apropriadas; por razões de segurança, é, portanto, preciso que sejam sempre efectuadas junto a um centro especializado. 9) Não use nunca a máquina com partes consumidas ou danificadas, por motivos de segurança. As peças devem ser substituídas e nunca reparadas. Use peças originais. As peças de qualidade não equivalente podem danificar a máquina e prejudicar a sua segurança.

E) TRANSPORTE E MOVIMENTAÇÃO 1) Todas as vezes que for necessário movimentar, levantar, transportar ou inclinar a máquina, é preciso: – usar luvas de trabalho resistentes; – agarrar a máquina nos pontos que oferecem uma garra segura, levando em consideração o peso e a sua distribuição; – usar um número de pessoas adequado ao peso da máquina e às características do meio de transporte ou do lugar no qual deve ser colocada ou removida. 2) Durante o transporte, fixe adequadamente a máquina por meio de cabos ou correntes.

PT NORMAS DE USO Para o motor e a bateria (se prevista) ler os manuais de instruções respectivos. NOTA - A correspondência entre as referências contidas no texto e as respectivas figuras (situadas nas pág. 2 – 3) é dada pelo número que antecede cada parágrafo.

1. FINALIZAR A MONTAGEM NOTA - A máquina pode ser fornecida com alguns componentes já montados. ATENÇÃO - O desembalar e a finalização da montagem devem ser efectuadas sobre uma superfície plana e sólida, com espaço suficiente para a movimentação da máquina e das embalagens, sempre com a utilização das ferramentas apropriadas. A eliminação das embalagens deve ocorrer segundo as disposições locais vigentes.

1.1a Alça tipo “I” – sem regulação de altura - Montar a parte inferior da alça (1) nos furos laterais do chassis, fixandoa mediante o conjunto de parafusos (2) fornecido. Montar a parte superior (3) empregando o conjunto de parafusos (4) fornecido, colocando correctamente a corrediça espiral (5) do cabo de arranque. Em alguns modelos: ligar o cabo do freio do motor (6) enganchando o terminal (7) do fio no furo apropriado da alavanca de comando (8); depois fixar o suporte do cabo (6a) à alça com os parafusos (9), conforme indicado. Fixar os cabos dos comandos empregando as braçadeiras (10). 1.1b Alça tipo “II” – com regulaçao de altura - Colocar na posição de trabalho a parte inferior da alça (1), já montada anteriormente, e bloqueá-la mediante os manípulos inferiores (2), verificando que os dois pernos (3) fiquem inseridos nos respectivos furos (4). Montar a parte superior (5) empregando o conjunto de parafusos (6) entregue, colocando correctamente as corrediças de espiral (7) do cabo de arranque. Em alguns modelos: ligar o cabo do freio do motor (8) enganchando o terminal (9) do fio no furo apropriado da alavanca de comando (10); depois fixar o suporte do cabo (8a) à alça com os parafusos (11), conforme indicado. Fixar os cabos dos comandos empregando as braçadeiras (12). Afrouxando os manípulos (2), é possível regular a alça em duas alturas diferentes.

1.2a No caso de saco rijo: Separar cuidadosamente a chapinha (1) e as arruelas (2) da parte superior do saco (3). Eliminar as arruelas (2) e montar a chapinha (1) na parte superior do saco (3) inserindo-a por encaixe. Montar as duas partes do saco (3) e (4), tendo o cuidado de introduzir a fundo os ganchos nas sedes, até perceber o encaixe, e fixá-las com os parafusos (5) fornecidos. 1.2b No caso de saco de plástico e tela: Introduzir a armação (15) no saco (17) e enganchar todos os perfis de plástico (18), ajudando-se com uma chave de fenda, conforme indicado na figura. Inserir a fundo a borda perimétrica (19) da tela na fenda da parte de plástico (13), iniciando com 5-7 mm pelas extremidades.

1.3 Nos modelos provistos de arranque eléctrico, ligar o cabo da bateria ao conector do conjunto de conexões geral da relvadeira. 2. DESCRIÇÃO DOS CONTROLES 2.1

O acelerador (se for previsto) é comandado pela ala-

vanca (1). As posições das alavancas são indicadas na plaquinha relativa. Em alguns modelos é previsto um motor de regime fixo, sem necessidade de acelerador.

2.2 O freio da lâmina é comandado pela alavanca (1) que, para o arranque e durante o funcionamento da relvadeira, será preciso ter contra o braço. Ao soltar a alavanca, o motor pára. 2.3 Nos modelos com tracção, o avanço da relvadeira é efectuado colocando a alavanca (1) na direcção da alça. Assim que soltar a alavanca, a relvadeira pára de avançar. 2.4 A regulação da altura de corte é feita mediante as respectivas alavancas (1). Em alguns modelos, remover a cobertura do disco (2) e aparafusar o pino (3) com a chave (4) fornecida; posicionar as rodas no furo (5) correspondente à altura de corte desejada e apertar a fundo o pino (3) com a chave (4). As quatro rodas deverão ser reguladas com a mesma altura. EXECUTAR A OPERAÇÃO TENDO A FOLHA CORTANTE PARADA.

3. CORTE DA RELVA 3.1 Levantar o pára-pedras e engatar correctamente o saco rijo (1) conforme indicado na ilustração. 3.2 Para o arranque, siga as informações do manual do motor, depois puxe a alavanca do travâo da lâmina (1) contra a pega e dê uma puxada firme pelo manípulo do cabo de arranque (2). Nos modelos com arranque eléctrico, puxe a alavanca do travão da lâmina (1) contra a pega e rode a chave de contacto (3). 3.3 O aspecto da relva será melhor se se efectuarem os cortes sempre à mesma altura e alternadamente nas duas direcções. CONSELHOS PARA O CUIDADO DO RELVADO Cada tipo de relva apresenta características diferentes e pode, portanto, exigir modalidades diversas para o cuidado do relvado; leia sempre as indicações contidas nas embalagens das sementes com relação à altura de corte, relacionadas às condições de crescimento da região onde se está. É preciso levar em consideração que a maior parte da relva é composta por uma haste e por uma ou mais folhas. Se as folhas são cortadas totalmente, a relva danifica-se e o crescimento será mais difícil. Em linha geral, podem valer as seguintes indicações: – um corte muito baixo provoca rupturas e desbaste no tapete de relva, com um aspecto “de manchas”; – no verão, o corte deve ser mais para evitar a secagem do terreno; – não corte a relva quando estiver molhada; isso pode reduzir a eficiência da lâmina para a relva que fica presa e provocar rupturas no tapete de relva; – no caso de relva muito alta, é bom executar o primeiro corte na altura máxima permitida pela máquina, seguido de um segundo corte à distância de dois ou três dias.

3.4 Quando acabar o trabalho, livrar a alavanca (1) do freio e desligar a tampa da vela (2). Nos modelos que são provistos disso, tirar a chave de ligação (3). ESPERAR A PARADA DA LÂMINA antes de efectuar qualquer operação na relvadeira. 37

4. MANUTENÇÃO ORDINÁRIA

6. ACESSÓRIOS IMPORTANTE – A manutenção regular e minuciosa é indispensável para manter ao longo do tempo os níveis de segurança e as prestações originais da máquina. Guardar a relvadeira num lugar seco.

ATENÇÃO: Para a sua segurança é taxativamente proibido montar qualquer outro acessório além daqueles incluídos na lista indicada a seguir, projectados expressamente para o modelo e o tipo de sua máquina.

1) Usar luvas de trabalho resistentes antes de qualquer operação de limpeza, manutenção ou regulação da máquina. 2) Lavar a máquina cuidadosamente com água depois de cada corte; remover os detritos de grama e a lama acumulados dentro do chassis para evitar que, ao secar, possam dificultar o arranque sucessivo. 3) A pintura da parte interna do chassis com o tempo pode desprender-se devido à acção abrasiva da grama cortada; neste caso, intervir imediatamente retocando a pintura com uma tinta anti-ferrugem, para prevenir a formação de ferrugem que levaria à corrosão do metal. 4) Se for necessário ter acesso à parte inferior, inclinar a máquina exclusivamente pelo lado indicado no manual do motor, seguindo as relativas instruções. 5) Evitar de deitar gasolina nas partes de plástico do motor ou da máquina para evitar de estragá-las e limpar imediatamente todos os vestígios de gasolina que porventura tenha caído. A garantia não cobre os danos nas partes de plástico causados pela gasolina.

6.1 Kit “Mulching” (se não fornecido com o aparelho) Tritura a relva cortada e deixa–a ficar no relvado, como alternativa para a recolha no saco de recolha.

4.1 Qualquer operação na lâmina deve ser executada junto a um Centro especializado, que possui as ferramentas mais idóneas. Nesta máquina está previsto o uso de lâminas com o código: 81004360/3 (para modelo 414) 81004365/3 (para modelo 464) 81004381/1 (para modelo 534) As lâminas deverão estar sempre marcadas . Devido à evolução do produto, as lâminas acima citadas poderão ser trocadas com o tempo por outras com características semelhantes de intercâmbio e segurança de funcionamento. Remonte a lâmina (2) com o código e a marcação virada para o terreno, seguindo a sequência indicada na figura. Apertar o parafuso central (1) com uma chave dinamométrica, calibrada a 35-40 Nm.

4.2 Para recarregar uma bateria descarregada, ligá-la ao carregador de baterias (1) segundo as instruções do livrete de manutenção da bateria. Não ligar o carregador de bateria directamente no borne do motor. Não é possível dar o arranque no motor utilizando o carregador de bateria como fonte de alimentação, pois o mesmo poderá estragar. Se forem previstos longos períodos de inactividade da relvadeira, desligar a bateria do conjunto de conexões do motor assegurando, de qualquer modo, um bom nível de carga.

5. PROTECÇÃO DO MEIO AMBIENTE A protecção do ambiente deve ser um aspecto relevante e prioritário no uso da máquina, para o benefício da convivência civil e do ambiente no qual vivemos. – Evite de se tornar um elemento de incómodo para com a vizinhança. – Siga rigorosamente as normas locais para a eliminação dos materiais residuais depois do corte. – Siga rigorosamente as normas locais para a eliminação de embalagens, óleos, gasolina, baterias, filtros, partes deterioradas ou qualquer elemento com forte impacto ambiental; estes resíduos não devem ser jogados no lixo, mas devem ser separados e entregues nos centros de coleta apropriados, que providenciarão a reciclagem dos materiais. – No momento da colocação fora de serviço, não abandone a máquina no meio ambiente, mas dirija-se num centro de recolha, em conformidade com as normas locais vigentes.

Para qualquer dúvida ou problema, não hesitem em contactar o Serviço de Assistência mais perto ou o Seu Vendedor.
