LS200SUB - Bară de sunet BLAUPUNKT - Manual de utilizare gratuit

Tip produs	Bară de sunet cu subwoofer wireless
Marcă	Blaupunkt
Model	LS200SUB
Canale	2.1 (bară de sunet + subwoofer)
Putere totală de ieșire	30W RMS
Dimensiuni bară de sunet (L x Î x A)	900 x 70 x 70 mm
Dimensiuni subwoofer (L x Î x A)	170 x 300 x 250 mm
Greutate bară de sunet	2.2 kg
Greutate subwoofer	3.5 kg
Alimentare	CA 100-240V, 50/60Hz
Versiune Bluetooth	5.0
Intrări audio	Bluetooth, AUX (3.5mm), Optică (Toslink), USB
Ieșiri audio	Subwoofer wireless (2.4 GHz)
Redare USB	MP3, WMA, WAV (max 32 GB)
Telecomandă	Inclusă (baterie CR2025)
Răspuns în frecvență	45 Hz - 20 kHz
Raport semnal-zgomot	≥ 70 dB
Distorsiune armonică totală	< 1%
Montabil pe perete	Da (suporturi incluse)
Instrucțiuni de curățare	Ștergeți cu o cârpă uscată și moale. Nu utilizați solvenți.
Notă de siguranță	Nu expuneți la apă, ploaie sau umiditate. Utilizați numai în interior.
Accesorii incluse	Bară de sunet, subwoofer, telecomandă, cablu optic, cablu AUX, suporturi de montare pe perete, manual de utilizare

Întrebări frecvente - LS200SUB BLAUPUNKT

Cum conectez bara de sunet la televizor prin Bluetooth?

Apăsați butonul Sursă de pe bară de sunet sau de pe telecomandă până când este selectat Bluetooth. Pe televizor, accesați setările Bluetooth, căutați 'LS200SUB' și selectați-l. Efectuați asocierea dacă vi se solicită.

Pot folosi portul USB pentru a reda muzică de pe o memorie USB?

Da, introduceți o memorie USB (FAT32, până la 32 GB) cu fișiere MP3, WMA sau WAV. Bara de sunet va începe automat redarea. Utilizați telecomanda pentru a controla selecția pieselor.

Ce trebuie să fac dacă subwooferul nu se conectează?

Asigurați-vă că subwooferul este pornit și se află la mai puțin de 10 metri de bara de sunet. Apăsați butonul Asociere pe spatele subwooferului până când LED-ul clipește rapid. Apoi apăsați butonul Asociere de pe bară de sunet sau de pe telecomandă. LED-ul va deveni continuu atunci când este conectat.

Cum ajustez nivelul de bas?

Utilizați butoanele Bas +/- de pe telecomandă. Puteți ajusta și înaltele folosind butoanele Înalte +/-.

Pot monta bara de sunet pe perete?

Da, bara de sunet are fante pentru cheie pe spate. Utilizați suporturile de montare pe perete incluse și șuruburi (nu sunt furnizate pentru perete). Asigurați-vă că peretele poate suporta greutatea (2.2 kg).

De ce nu se aude sunet din bara de sunet?

Verificați dacă bara de sunet este pornită și este selectată sursa de intrare corectă. Verificați dacă volumul nu este dezactivat. Pentru conectarea optică, asigurați-vă că ieșirea audio a televizorului este setată la PCM sau Stereo (nu Dolby Digital).

Cum resetez bara de sunet la setările din fabrică?

Cu bara de sunet pornită, apăsați și mențineți apăsat butonul Sursă de pe unitate timp de aproximativ 5 secunde până când afișajul arată 'RESET'. Eliberați; bara de sunet se va reporni.

Care este raza de acțiune wireless a subwooferului?

Subwooferul se conectează wireless prin 2.4 GHz și funcționează fiabil la o distanță de până la 10 metri (30 de picioare) în spațiu deschis. Pereții pot reduce raza de acțiune.

Pot controla bara de sunet cu telecomanda televizorului?

Dacă televizorul dvs. suportă HDMI-ARC, conectați bara de sunet prin optică sau HDMI ARC. Bara de sunet va răspunde automat la comenzile de volum ale televizorului atunci când este setată pe modul TV.

Cum curăț bara de sunet?

Deconectați bara de sunet. Utilizați o cârpă moale, uscată, din microfibră pentru a șterge ușor suprafața. Nu utilizați detergenți chimici, spray-uri sau lichide, deoarece acestea pot deteriora unitatea.

MANUAL DE UTILIZARE LS200SUB BLAUPUNKT

Pentru a diminua riscul de electrocutare, nu demontați capacul sau partea din spate a dispozitivului. În interiorul dispozitivului nu există elemente care să poată fi reparate de utilizator. De mentenanța și reparația echipamentului se ocupă exclusiv angajații calificați ai service-ului.

Explicarea simbolurilor grafice:

Simbolul fulgerului terminat cu o săgeată, plasat într-un triunghi echilateral, avertizează utilizatorul împotriva unei „tensiuni periculoase” neizolate în carcasa dispozitivului, care poate atinge dimensiunea pericolului de electrocutare.

Semnul exclamării într-un triunghi echilateral avertizează utilizatorul că în acest moment sunt prezentate informații importante referitoare la operarea și mentenanța echipamentului în documentația anexată la dispozitiv.

Rugăm să citiți aceste instrucțiuni înainte de a trece la operarea dispozitivului, să vă familiarizați cu funcțiile acestuia și să le folosiți conform destinației. Acest lucru va asigura o operare de lungă durată și fără avarii a dispozitivului, precum și plăcerea de a-l utiliza.

Informații importante

• Instrucțiunile de operare și informațiile referitoare la siguranță trebuie păstrate în scopul folosirii lor în viitor.

• Nu permiteți ca pe dispozitiv să picure sau să se verse vreun lichid.

- Nu îl folosiți în locuri umede, cum ar fi de ex. sala de baie.

- Dispozitivul nu poate fi montat în următoarele locuri:

- Expus la lumina directă a soarelui sau în apropierea caloriferelor.

- Plasat deasupra unui alt dispozitiv stereofonic care emite căldură.

• Blocând ventilația sau într-un loc prăfuit.

- În locuri expuse la vibrații constante.

• În locuri cu umiditate ridicată.

• Nu așezați dispozitivul în apropierea lumânărilor sau a focului deschis.

- Dispozitivul poate fi folosit exclusiv în modul descris în instrucțiunile de mai jos.

• Înainte de prima pornire, asigurați-vă că sursa de alimentare este conectată în mod corespunzător.

• Stick-urile USB se conectează direct sau folosind un prelungitor USB cu lungime de până la 25 cm.

Din motive de securitate, nu demontați carcasele și nu încercați să accesați interiorul dispozitivului. Dispozitivul trebuie reparat de personalul calificat din service.

Nu demontați și nu deschideți carcasa, deoarece în interior nu există elemente ce ar putea fi reparate de utilizator. De mentenanța și repararea echipamentului se ocupă exclusiv angajații calificați ai service-ului.

INSTRUCȚIUNI REFERITOARE LA SIGURANȚĂ

1. Citiți instrucțiunile – înainte de utilizarea dispozitivului, citiți în întregime instrucțiunile de utilizare, precum și informațiile referitoare la siguranță.
2. Urmați instrucțiunile – păstrați instrucțiunile de utilizare și operare în scopul folosirii lor în viitor.
3. Respectați avertismentele – procedați conform tuturor avertismentelor plasate pe dispozitiv, precum și conform instrucțiunilor de utilizare.
4. Urmați instrucțiunile – procedați conform instrucțiunilor de operare și indicațiilor pentru utilizator.
5. Instalare – setați dispozitivul conform instrucțiunilor producătorului.
6. Surse de alimentare – dispozitivul trebuie alimentat exclusiv de la surse cu parametrii indicați în marcajele de pe cablul de alimentare. Dacă utilizatorul nu este sigur de tipul de alimentare de care dispune acasă, trebuie să contacteze vânzătorul dispozitivului sau furnizorul local de energie electrică.
7. Împământarea sau polarizarea alimentării – dispozitivul nu trebuie să fie împământat. Trebuie să vă asigurați că ștecherul este introdus complet în priză sau în prelungitor pentru a nu permite expunerea bolțurilor sau a contactelor. Unele versiuni ale dispozitivului pot fi echipate cu ștecher polarizat de curent alternativ (cu un singur bolt mai larg). Acest ștecher poate fi introdus în priza de rețea doar într-un singur mod. Aceasta este o funcție de protecție. Dacă ștecherul nu poate fi introdus în priză, trebuie încercată rotirea acestuia. Dacă ștecherul în continuare nu se potrivește la priză, trebuie solicitată înlocuirea acestui ștecher de către un electrician. Nu scoateți elementele de protecție din ștecherul polarizat. Când utilizați un prelungitor sau un cablu de alimentare altul decât cel furnizat împreună cu dispozitivul, acestea trebuie să aibă ștecherele corespunzătoare, precum și atestatul de securitate necesar în țara dată.
8. Protecția cablului de alimentare – cablurile de alimentare trebuie plasate astfel încât să nu poată fi călcate, presate sau tăiate de obiectele din jur. Acordați o atenție deosebită ștecherelor, prizelor de rețea și locurilor în care cablurile sunt direcționate de la dispozitiv.
9. Supraîncărcare – Nu supraîncărcați prizele de perete, prelungitoarele și repartitoarele electrice, deoarece acest lucru poate provoca incendii sau electrocutări.
10. Ventilație – dispozitivul trebuie să fie corect ventilat. Dispozitivul nu poate fi pus pe pat, sofa sau suprafețe similare. Nu acoperiți dispozitivul cu fețe de masă, șervețele, ziare, ș.a..
11. Căldură – nu plasați dispozitivul în apropierea unor surse de căldură, precum calorifere, radiatoare, sobe sau alte dispositive (de asemenea amplificatoare) care generează căldură. Nu puneți pe dispozitiv lumânări aprinse și alte surse de foc deschis.
12. Apă și umezeală – pentru a reduce riscul de incendiu sau electrocutare, nu expuneți dispozitivul la ploaie, apă și umiditate directă, ca de ex. în saună sau baie. Nu folosiți dispozitivul în apropierea apei, de exemplu lângă cadă, lavoar, chiuveta de bucătărie, într-o pivnită umedă sau în apropierea unei piscine (sau în locuri similare).
13. Obiecte și lichide în dispozitiv – nu trebuie forțate niciun fel de obiecte prin deschiderile dispozitivului, deoarece acestea pot să intre în contact cu punctele de tensiune periculoasă și cu componentele, ceea ce poate provoca incendiu sau electrocutare. În niciun caz nu vârsați niciun fel de lichide pe suprafața dispozitivului. Nu puneți pe suprafața dispozitivului obiecte ce contin lichide.
14. Curățarea – scoateți întotdeauna dispozitivul din priză înainte de curățare. Praful din jurul difuzorului poate fi îndepărtat cu o cârpă uscată. Dacă se utilizează un aerosol pentru curățare, nu îndreptați jetul de pulverizare direct spre dispozitiv, ci spre cârpă. Aveți grijă să nu deteriorați unitățile de comandă.
15. Echipare suplimentară – nu folosiți accesorii care nu sunt aprobate de producător, deoarece pot constitui un pericol.
16. Accesorii – nu așezați dispozitivul pe un cărucior, postament, stativ, suport sau masă instabile. Dispozitivul se poate răsturna sau deteriora și poate provoca vătămări grave copiilor sau persoanelor adulte. Folosiți numai cărucioare, postamente, stative, suporturi și mese specificate de producător sau vândute împreună cu dispozitivul. Montarea dispozitivului trebuie efectuată în conformitate cu instrucțiunile producătorului, folosind setul de montaj recomandat de producător.
17. Mutarea dispozitivului – dispozitivul plasat pe cărucior trebuie deplasat cu multă grijă. Oprirea bruscă, forța prea mare sau suprafețele neuniforme pot provoca răsturnarea căruciorului împreună cu dispozitivul.
18. Perioada de nefolosire a dispozitivului – cablul de alimentare al dispozitivului trebuie deconectat de la priza de rețea în timpul furtunilor cu descărcări atmosferice sau când dispozitivul nu va fi folosit pentru o perioadă mai lungă de timp.
19. Servisare – nu încercați să servisați singur dispozitivul. Deschiderea capacului poate duce la contactul cu o tensiune periculoasă și poate expune utilizatorul la alte pericole. De mentenanța și repararea echipamentului se ocupă exclusiv angajații calificați ai service-ului.
20. Când dispozitivul nu este utilizat, ștecherul de alimentare trebuie deconectat de la priza de rețea. Când dispozitivul este conectat la sursa de alimentare, se află în regim de stand-by și nu este complet închis.
21. Piese de schimb – la înlocuirea pieselor, trebuie verificat dacă angajatul service-ului a folosit piesele de schimb recomandate de producător sau dacă aceste piese sunt identice cu cele originale. Înlocuirea cu piese neaprobate poate duce la incendii, electrocutare sau alte pericole.
22. Siguranțele principale – pentru a proteja în mod continuu dispozitivul împotriva incendiului, trebuie folosite siguranțe de tip și parametri corecți. Parametrii siguranțelor în acest interval sunt marcați pe dispozitiv.
23. Nu măriți volumul când ascultați o parte dintr-un cântec înregistrată cu volum redus sau în cazul lipsei semnalului audio de început. În caz contrar se poate ajunge la deteriorarea difuzorului în momentul creșterii rapide a intensității semnalului.
24. Singurul mod de a deconecta complet dispozitivul de la sursa de alimentare este deconectarea cablului de alimentare din priza de alimentare sau din dispozitiv. Priza de rețea sau intrarea cablului de alimentare în dispozitiv trebuie să fie mereu accesibile în timpul utilizării produsului.
25. Dispozitivul trebuie amplasat în apropierea unei prize de perete sau a unui cablu prelungitor și astfel încât să fie mereu accesibil.
26. Temperatura maximă ambiantă pentru dispozitiv este de 35°C.
27. Instrucțiuni referitoare la descărcările electrostatice – dacă funcționarea dispozitivului este perturbată de descărcări electrostatice, acesta trebuie oprit și repornit sau mutat în alt loc.
28. Bateria

a. Bateriile nu pot fi expuse la căldură excesivă, cum ar fi razele de soare, foc, s.a.

b. Când aruncați bateriile, acordați atenție aspectelor legate de protecția mediului.

c. Avertisment referitor la folosirea bateriei: pentru a nu permite pierderea etanșeității bateriei, ceea ce poate provoca vătămări corporale sau deteriorare a dispozitivului:

În timpul introducerii bateriei, respectați polaritatea acesteia (+ și -).

Nu folosiți în același timp baterii diferite — vechi și noi, baterii standard și alcaline, ș.a.

Scoateți bateriile din dispozitiv, atunci când acesta nu este folosit pentru o perioadă mai lungă.

ATENȚIE

Dispozitivul nu trebuie folosit de persoanele (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, precum și de persoanele cu cunoștințe și experiență insuficiente, în cazul în care nu se află sub supravegherea unei persoane responsabile pentru siguranța lor și nu au fost instruite cum să folosească dispozitivul în condiții de siguranță. Prezența persoanelor adulte este necesară, dacă dispozitivul este folosit de copii; aceasta va permite o folosire în condiții de siguranță a dispozitivului.

1. Nu lăsați dispozitivul nesupravegheat în timpul funcționării! Dispozitivul trebuie închis când nu este folosit, chiar și pentru o perioadă scurtă de timp.
2. Dispozitivul nu poate fi folosit prin intermediul unui temporizator extern și nici cu ajutorul unui sistem separat cu comandă de la distanță.
3. Pentru evitarea pericolului în cazul deteriorării cablului de alimentare, înlocuirea trebuie efectuată de producător, de punctul autorizat de service sau de o altă persoană calificată în acest sens.
4. Înainte de a începe deservirea dispozitivului, trebuie verificat dacă tensiunea acestuia corespunde tensiunii din rețeaua locală de alimentare.
5. Nu acoperiți orificiile de ventilație ale dispozitivului cu ziare, fețe de masă, draperii, ș.a. Trebuie să vă asigurați că deasupra dispozitivului există cel puțin 20 cm de spațiu liber, iar pe fiecare parte a acestuia – cel puțin 5 cm.
6. Nu permiteți ca pe dispozitiv să picure sau să se verse vreun lichid, nu plasați pe acesta obiecte pline cu lichid, cum ar fi vazele.
7. Pentru a evita incendiile sau electrocutarea, dispozitivul trebuie protejat împotriva locurilor fierbinți, ploii, umezelii și prafului.
8. Nu așezați dispozitivul în apropierea oricărei surse de apă, de ex. robinete, căzi, mașini de spălat sau piscine. Dispozitivul trebuie plasat pe o suprafață dreaptă și stabilă.
9. Nu expuneți dispozitivul la câmpuri magnetice puternice.
10. Nu așezați dispozitivul direct pe amplificator sau amplituner.
11. Nu așezați dispozitivul într-un loc umed, deoarece umiditatea are efect dăunător asupra componentelor electrice.
12. După mutarea dispozitivului dintr-un loc rece către un loc cald sau un loc umed, se poate forma condens pe lentila din interiorul playerului. În această situație dispozitivul nu va funcționa corect. Lăsați dispozitivul să funcționeze aproximativ o oră pentru a permite evaporarea umidității.
13. Nu curățați dispozitivul cu solvenți chimici, deoarece aceștia pot distruge lacul carcasei. Dispozitivul se curăță cu o cârpă curată, uscată sau ușor umezită.
14. Când scoateți ștecherul din priză, trageți întotdeauna de ștecher, niciodată de cablul de alimentare.
15. Când dispozitivul pornit este folosit în apropierea televizorului care funcționează, acesta poate fi o sursă de interferență în imagine, sub formă de linii pe ecran. Aceasta depinde de benzile de unde ale transmisiei TV. Aceasta nu înseamnă o funcționare defectuoasă a dispozitivului sau televizorului. Dacă astfel de linii sunt vizibile, dispozitivul trebuie îndepărtat de televizor.
16. Ștecherul de rețea este folosit pentru deconectarea de la tensiunea de alimentare și trebuie să fie mereu accesibil.
17. Pentru a preveni eventuala pierdere de auz, nu ascultați muzică la volum ridicat pentru perioade lungi de timp.

ATENȚIE

Declarație

Prin prezenta, Blaupunkt Competence Center 2N-Everpol Sp. z o.o. [SRL] declară că acest dispozitiv este în conformitate cu cerințele și alte dispoziții corespunzătoare ale directivei 2014/53/UE. Declarația completă de conformitate poate fi obținută pe pagina secțiunii produsului de la www.blaupunkt.com

Entitate responsabilă: 2N-Everpol Sp. z o.o.

Puławska 403A, 02-801 Varșovia, Polonia

Telefon: [phone], e-mail: [e-mail]

Produsul a fost realizat din materiale și componente de înaltă calitate, ce pot fi reciclate și reutilizate.

Dacă pe dispozitiv se află semnul coșului de gunoi tăiat, aceasta înseamnă că produsul se înscrie în dispozițiile directivei europene 2012/19/UE. Trebuie citite cerințele referitoare la sistemul local de colectare a deșeurilor electrice și electronice. Respectați reglementările locale. Nu aruncați acest produs împreună cu deșeurile menajere obișnuite. Eliminarea corectă a produsului vechi va preveni potențialele consecințe negative pentru mediu și sănătatea umană.

Dispozitivul este echipat cu baterii care fac obiectul directivei europene 2006/66/CE. Bateriile nu pot fi aruncate împreună cu deșeurile menajere. Consultați reglementările locale privind colectarea separată a bateriilor, deoarece eliminarea corectă va împiedica potențialele consecințe negative pentru mediul natural și sănătatea umană.

Informații privind protecția mediului înconjurător

Ambalajul conține doar elementele necesare. S-au făcut toate eforturile ca cele trei materiale componente ale ambalajului să fie ușor de separat: cutia de carton (cutia), spuma de polistiren (protecție interioară) și polietilena (pungi, folie protectoare). Dispozitivul a fost produs din materiale ce pot fi reciclate și reutilizate după demontarea lor de către o firmă specializată. Trebuie respectate reglementările locale referitoare la eliminarea materialelor de ambalare, bateriilor folosite și a echipamentelor inutile.

Înregistrarea și redarea materialelor poate necesita obținerea unei autorizații. Consultați legea referitoare la drepturile de autor și drepturile executanților / artiștilor.

Remarcă referitoare la ERP2 (dispozitive legate de energie)

Prezentul dispozitiv cu ecoproiect îndeplinește cerințele etapei 2 din Regulamentul Comisiei (CE) nr 1275/2008 care introduce directiva 2009/125/CE referitoare la consumul de energie al dispozitivelor electronice de birou și de uz casnic, închise sau aflate în regim de stand-by.

Proprietarul mărcilor comerciale și siglei Bluetooth® este compania Bluetooth SIG, Inc. USA. Folosirea acestor mărci și sigle este supusă unei licențe. Alte mărci și denumiri comerciale aparțin respectivilor proprietari.

Vă mulțumim că ați cumpărat modelul nostru, vă rugăm să citiți și să înțelegeți cu atenție acest manual înainte de a porni dispozitivul. Vă rugăm să păstrați acest manual pentru referințe viitoare.

Amenajarea comenzilor

1 - Afișaj (BT = Bluetooth, OP = intrare optică, Hd = HDMI, US = USB, AU = AUX);

2 – Suporturi de montare; 3 – Intrare AUX; 4 – Intrare optică;

6 – Priză de curent alternativ pentru bara de sunet: AC 110/240 V ~ 50/60 Hz;

7 - Buton de alimentare/mod de așteptare;

9 - Buton de reducere a volumului;

11 - Indicator de stare a conexiunii LED;

13 – Priză subwoofer de curent alternativ: AC 110/240V ~ 50/60Hz;

5 - Port HDMI (ARC);

8 - Buton de creștere a volumului;

10 - Port USB pentru redare;

12 – Buton de asociere automată WPS;

14 - Port USB în scopuri de service;

Telecomandă

1 – Butonul de pornire: apăsați-l pentru a porni/opri dispozitivul. 2 – Buton de asociere: apăsați lung (3 secunde) pentru a deconecta dispozitivul Bluetooth actual și a intra în modul de așteptare pentru asocierea cu alte dispozitive. 3,5 – Buton de volum +/-: apăsați-l pentru a regla nivelul volumului. 4,11 – Butonul Anterior/Următor: apăsați-l pentru a comuta la piesa anterioară / următoare în modul de redare Bluetooth sau USB. 6 - Buton muzică/13 - Buton film/14 - Buton știri/17 - Buton 3D: apăsați butonul selectat pentru a selecta modul egalizator corespunzător. 7, 8 – Buton înalte +/-: apăsați-l pentru a regla nivelul înaltelor. 9 – Butonul mute: apăsați-l pentru a dezactiva dispozitivul, apăsați-l din nou pentru a relua sunetul. 10 – Buton sursă audio: apăsați-l pentru a comuta modul de redare între Bluetooth/Intrare optică/HDMI/USB/AUX. 12 – Butonul redare/pauză, resetare: apăsați-l pentru a reda sau întrerupe muzica în modul Bluetooth sau USB; apăsați lung (3 secunde) pentru a reseta dispozitivul, inclusiv volumul, egalizatorul etc. 15, 16 - buton bas +/-: apăsați-l pentru a regla nivelul basului.

Instalarea bateriilor telecomenzii

Deschideți compartimentul pentru baterii și introduceți 2 baterii AAA (incluse) în compartiment; asigurați-vă că polaritatea bateriilor corespunde simbolului pozitiv și negativ imprimat în interiorul compartimentului. Apoi închideți compartimentul bateriei.

Comentarii:

a. Cea mai bună distanță de lucru pentru telecomandă este de 5 metri, fără obstrucție între telecomandă și bara de sunet. Când utilizați telecomanda, îndreptați-o spre senzorul telecomenzii din partea din față a barei de sunet. b. Sensibilitatea telecomenzii va scădea atunci când bateriile sunt descărcate. Apoi, acestea ar trebui înlocuite cu altele noi. c. Scoateți bateriile atunci când nu utilizați telecomanda pentru o lungă perioadă de timp. d. Aruncați bateriile într-un mod ecologic. Consultați cerințele autorității locale pentru detalii.

Plasarea barei de sunet

Cea mai bună distanță de lucru între bara de sunet și subwooferul wireless este de 6 metri (distanța maximă de lucru este de 10 metri). Nu amplasați subwooferul prea departe de bara de sunet. Bara de sunet poate fi așezată pe o suprafață plană sau montată pe un perete, după cum urmează:

1. Amplasați bara de sunet pe o suprafață plană: Așezați dispozitivul orizontal pe o suprafață plană, cum ar fi un televizor sau un dulap, și aliniați-l central cu ecranul televizorului. Lăsați puțin spațiu între difuzor și perete. Nu-l puneți într-un dulap sau raft de perete. Urmați aceste sfaturi pentru cea mai bună calitate a sunetului și un flux de aer bun în jurul barei de sunet.

2. Montare pe perete:

a. Folosind o bară de sunet, creionați 2 găuri pe perete la aceeași distanță cu găurile din suportul de perete al barei de sunet. Apoi găuriți găurile de montare. b. Așezați diblurile din plastic în perete și înșurubați șuruburile în clema de plastic, nu strângeți șuruburile până la capăt, asigurați-vă că lăsați puțin spațiu. c. După ce șuruburile sunt strânse corespunzător, suspendați bara de sunet introducând șuruburile în suportul de montare pe perete.

Avertizare: Dacă nu sunteți sigur cum să montați corect și în siguranță bara de sunet pe perete, vă rugăm să primiți ajutor de la o persoană experimentată și calificată.

Instalați difuzorul pe o suprafață de perete întărită. În cazul pereților din plastic, este recomandat să înșurubați difuzorul la știfturile de perete pentru o securitate mai mare. Pentru o performanță optimă, păstrați o distanță de cel puțin 25 mm între bara de sunet și televizor.

Conexiune audio prin cablu și setări

Vă rugăm să vă conectați mai întâi dispozitivul înainte de a porni bara de sunet. Bara de sunet are intrări digitale (optice și HDMI (ARC)) și analogice (AUX IN) pentru diverse surse. Puteți consulta instrucțiunile de conectare de mai jos, în funcție de dispozitivul pe care îl aveți.

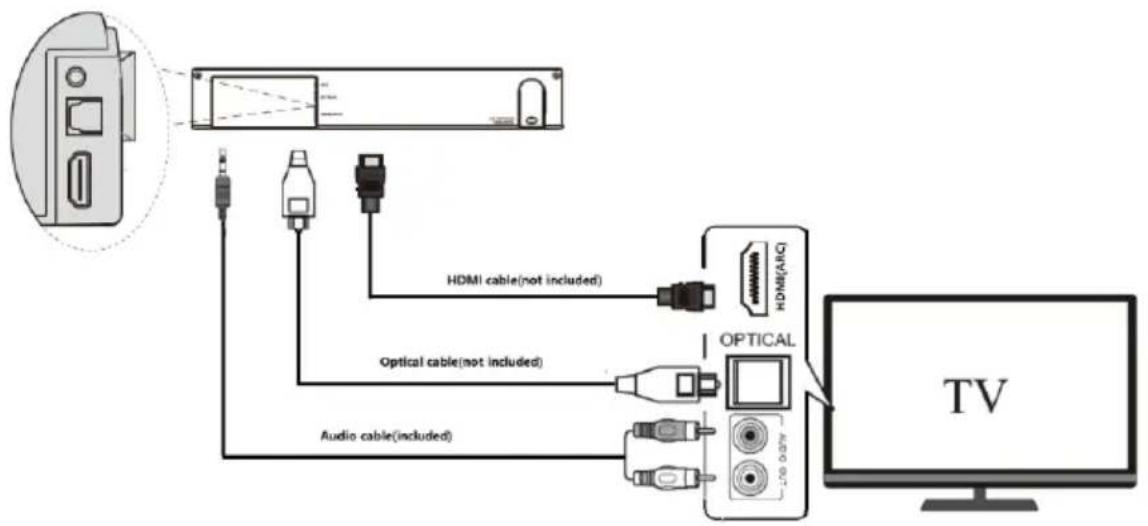

1. Conectarea barei de sunet la ieșirile TV.

Scoateți capacul de protecție din mufa OPTICAL, apoi utilizați un cablu optic (nu este furnizat) pentru a conecta mufa OPTICAL OUT a televizorului la mufa de intrare OPTICAL de pe bara de sunet. Conexiunea prin conectorul HDMI (ARC) / AUX este aceeași.

Verificați ce ieșiri are decodorul dvs. și apoi utilizați cablul corespunzător pentru a conecta decodorul la bara de sunet. Pentru o funcționare corectă, este suficient să vă conectați cu un tip de conector. Verificați desenul de mai jos.

3. Conectați bara de sunet la un DVD sau Blu-ray DVD player.

Verificați ce ieșiri are playerul DVD / Blu-ray DVD, apoi utilizați cablul corespunzător pentru a conecta playerul la bara de sunet. Pentru o funcționare corectă, este suficient să vă conectați cu un tip de conector. Verificați desenul de mai jos:

Bara de sunet are o intrare MP3 Link (AUX) la care poate fi conectat orice player MP3. Utilizați un cablu adecvat terminat cu prize mini-jack, așa cum se arată în figura de mai jos.

1. Dacă nu există sunet provenit de la bara de sunet atunci când este conectat cu un cablu optic sau HDMI, asigurați-vă că setarea de ieșire audio digitală a dispozitivului sursă (de exemplu, DVD player, consolă de jocuri, TV) este setată la „PCM stereo” sau „stereo 2.0”. Consultați instrucțiunile de operare ale televizorului sau ale altui dispozitiv sursă pentru această operație.
2. HDMI (ARC): bara de sunet acceptă standardul HDMI ARC. Dacă televizorul dvs. este compatibil HDMI ARC (consultați manualul de utilizare al televizorului pentru detalii), puteți asculta audio TV prin bara de sunet folosind un singur cablu HDMI (nu este furnizat). Conectorul HDMI ARC de pe televizor poate fi etichetat diferit, vă rugăm să consultați manualul de utilizare al televizorului.
3. Ieșirea sunetului în modul Optic și HDMI poate fi mai puternică decât în modul AUX IN, ceea ce este normal deoarece nivelul semnalului audio digital poate fi diferit de nivelul semnalului analogic.
4. După asamblarea și conectarea corectă a barei de sunet, utilizați-o conform acestui manual de utilizare.

Funcționarea

Conexiune de alimentare: Verificați dacă sursa de alimentare respectă specificațiile de tensiune de pe panoul din spate al barei de sunet și al subwooferului. Dacă nu se potrivește, consultați distribuitorul sau centrul de service. Conectați fișa de alimentare CA inclusă la o priză de perete pentru sursa de alimentare.

Pornirea/oprirea dispozitivului: apăsați scurt butonul de alimentare de pe bara de sunet pentru a porni dispozitivul; apăsați-l în mod repetat pentru a comuta sursa de redare între Bluetooth/Intrare optică/HDMI/USB/AUX; țineți apăsat (3 secunde) butonul de alimentare pentru a pune dispozitivul în modul de așteptare. Puteți obține, de asemenea, aceleași funcții apăsând butonul de alimentare și audio de pe telecomandă.

Dacă pornim bara de sunet și subwooferul wireless, dispozitivele se vor împerechea automat între ele în câteva secunde. Dacă nu, încercați operația de asociere manuală descrisă mai târziu în acest manual.

Bluetooth

Acest produs are o funcție Bluetooth care vă permite să redați fără fir muzică de pe un alt dispozitiv Bluetooth (cum ar fi smartphone, tabletă, televizor etc.).

1. Porniți dispozitivul, apăsați butonul sursă audio de pe telecomandă în mod repetat pentru a intra în modul Bluetooth, iar simbolul „BT” va clipi pe afișaj, ceea ce înseamnă că dispozitivul este pregătit pentru asociere.
2. Activați funcția Bluetooth a dispozitivului extern și căutați dispozitivele de asociere disponibile (vă rugăm să consultați manualul de utilizare al dispozitivului extern), apoi verificați dispozitivul Bluetooth disponibil în listă. Selectați „BP LS200” pentru asociere. După asocierea cu succes, pe afișajul barei de sunet, simbolul Bluetooth nu va mai clipi și va deveni constant.
3. Selectați și redați muzică de pe un dispozitiv Bluetooth extern, reglați volumul în consecință, apoi sunetul va fi emis prin această bară de sunet.
4. În modul Bluetooth, puteți efectua operații precum: selecția piesei anterioare / următoare, redarea / pauzele, mutarea etc., apăsând butonul corespunzător de pe telecomandă.

Comentarii:

a. Asocierea nu este garantată pentru toate dispozitivele Bluetooth datorită diferitelor modele și mărci. b. Cea mai bună distanță de lucru pentru Bluetooth este de 10 metri, fără obstrucție între dispozitive. c. Dispozitivul poate fi asociat doar și poate funcționa cu un singur dispozitiv Bluetooth la un moment dat. d. Când există un apel primit în timpul redării prin Bluetooth, muzica va fi întreruptă temporar și va fi reluată după încheierea apelului telefonic.

e. Apăsați lung butonul de asociere de pe telecomandă pentru a încheia conexiunea curentă a dispozitivului Bluetooth și pentru a începe asocierea cu un alt dispozitiv.

Conexiune Bluetooth la televizor: Dacă televizorul dvs. are Bluetooth, îl puteți conecta fără fir la bara de sunet și puteți reda audio de pe televizor. Porniți Bluetooth pe ecranul televizorului și căutați „BP LS200” în lista de dispozitive de asociere. Pentru detalii, consultați instrucțiunile de utilizare ale televizorului.

Suport pentru redare USB

Dispozitivul are o funcție de redare USB care poate decoda și reda muzică de pe un dispozitiv de memorie USB extern. Înainte de a începe operațiunea, copiați muzica în format MP3 pe memoria USB; introduceți stick-ul USB pregătit în bara de sunet, modul USB este disponibil numai după conectarea cu succes a stick-ului USB la bara de sunet. Apoi, dispozitivul detectează și redă automat muzica salvată în format MP3.

În modul de redare USB, prin apăsarea butonului corespunzător de pe telecomandă, sunt disponibile următoarele funcții: selecție pistă / redare / pauză / egalizator / bas și reglare înalte etc.

Comentarii:

a. Nu este recomandat să conectați o memorie USB utilizând un cablu prelungitor USB, deoarece poate genera zgomot sau sunet intermitent din cauza pierderii de date audio în timpul transferului. b. Nu toate fișierele MP3/WMA sunt garantate pentru a fi redate. c. Capacitatea maximă a stick-urilor USB acceptate este de până la 32 GB. d. Unele unități flash USB pot dura ceva timp pentru a reda; vă rugăm să rețineți că aceasta nu este o defecțiune.

Asocierea manuală a subwooferului wireless cu bara de sunet:

Bara de sunet este asociată în mod implicit cu subwooferul wireless. Dacă există o problemă de conectare, încercați pașii de mai jos:

a. Conectați bara de sunet la alimentare și porniți dispozitivul, treceți în modul Bluetooth; apoi bara de sunet este în modul de asociere cu subwooferul. b. Între timp, conectați alimentarea și porniți subwooferul wireless, LED-ul albastru de pe panoul din spate va clipi lent. Țineți apăsat (3 secunde) butonul WPS AUTO PAIR de pe panoul din spate al subwooferului. Indicatorul LED albastru va clipi rapid, ceea ce înseamnă că subwooferul se împerechează cu bara de sunet. c. După aproximativ 20-30 de secunde, LED-ul albastru de pe subwoofer nu va mai clipi și va deveni constant, indicând faptul că bara de sunet a fost cuplată cu succes cu subwooferul. d. După prima asociere reușită, bara de sunet și subwooferul se vor conecta automat. e. Subwooferul wireless poate fi asociat cu o altă bară de sunet LS200SUB din același lot. Repetați operațiunea de mai sus, dar asigurați-vă că numai bara de sunet dorită și subwooferul wireless sunt activate în timpul asocierii.

Atenție:

a. Dacă subwooferul wireless este pornit, dar bara de sunet este oprită sau în modul de așteptare; după câteva minute, indicatorul LED albastru al subwooferului wireless va deveni roșu, deoarece se află în modul de așteptare. b. Pentru a evita interferențele de calitate audio, atunci când utilizați LS200SUB cauzat de alt semnal wireless, păstrați o distanță suficientă de alte dispozitive wireless Wi-Fi/2.4G. c. Gama maximă de conexiune între bara de sunet și subwooferul wireless este de 10 metri într-un spațiu deschis; pentru a menține cea mai bună performanță a sunetului, vă sugerăm o distanță de 6 metri.

Probleme de dispozitiv și rezolvare

1. Difuzorul nu poate porni.

a. Verificați dacă conexiunea de alimentare este corectă.

1. Fără sunet.

a. Încercați să reglați volumul, verificați butonul de mutare și sursa de redare. b. Contactați centrul de service pentru asistență dacă problema persistă.

1. Distorsiunea sunetului.

a. Încercați să redați muzică la un nivel de volum mai mic. b. Verificați starea setării pentru înalte/bas. c. Încercați să reduceți volumul pe un dispozitiv extern, cum ar fi un televizor etc.

1. Sunet intermitent în modul Bluetooth.

a. Încercați să vă apropiați de dispozitivul Bluetooth de bara de sunet.

1. Nu există sunet în modul Optic sau HDMI (ARC). a. Verificați dacă bara de sunet și dispozitivul extern sunt conectate corect. b. Asigurați-vă că televizorul este compatibil HDMI (ARC) și că portul corect este conectat. Setați televizorul la HDMI ARC (CEC). c. Setați modul de ieșire audio al televizorului în format PCM.
2. Niciun sunet de la subwoofer.

a. Apăsați și mențineți apăsat butonul de asociere automată WPS de pe panoul din spate al subwooferului pentru a reseta și asocia cu firul fără fir cu bara de sunet. b. Opriți și reporniți bara de sunet și subwooferul, apoi asociați manual dispozitivul conform acestui ghid. c. Contactați Centrul de asistență tehnică dacă problema persistă.

Specificații

General

Alimentare: AC110 \~ 240V 50/60Hz

Consum de energie (în funcțiune): 192 W

Consum de energie de așteptare: <0,5W

Distorsiune armonică totală: <1% (1kHz, 1W)

Sensibilitate intrare audio: 800mV

Răspuns în frecvență: 45 Hz - 20 KHz

Formate audio acceptate în modul USB: MP3 / WAV

Capacitate maximă de memorie USB acceptată: până la 32 GB max.

Dimensiunile barei de sunet: 960 x 70 x 78 mm (L x Î x A)

Dimensiuni subwoofer: 170 x 380 x 306 (L x I x A)

Difuzoare

Impedanță și dimensiune difuzor barei de sunet: 4Ω *4; 2,25 inci

Impedanță și dimensiunea wooferului: 3Ω *1; 6.5 inci

Bluetooth

Versiune Bluetooth: V5.0

Domeniu de lucru: aproximativ 10 metri

Frecvența transmisiei: 2,402 \~ 2,480 GHz

(Notă: Specificațiile produsului pot fi modificate fără notificare prealabilă).

Accesorii

Telecomandă x 1 buc

Baterie pentru telecomandă x 1 pereche

Manual de utilizare x 1 buc

Card de garanție x 1 buc.

Cablu audio (stereo de 3,5 mm la RCA) x 1 buc

Șuruburi de montare pe perete: ST4 * 45mm x 2 buc + șuruburi de montare din plastic x 2 buc
