LS200SUB - Heliriba BLAUPUNKT - Tasuta kasutusjuhend

Toote tüüp	Traadita bassikõlariga heliriba
Bränd	Blaupunkt
Mudel	LS200SUB
Kanalid	2.1 (heliriba + bassikõlar)
Võimsus kokku	30W RMS
Heliriba mõõtmed (L x K x S)	900 x 70 x 70 mm
Bassikõlari mõõtmed (L x K x S)	170 x 300 x 250 mm
Heliriba kaal	2.2 kg
Bassikõlari kaal	3.5 kg
Toiteallikas	AC 100-240V, 50/60Hz
Bluetooth versioon	5.0
Helisisendid	Bluetooth, AUX (3.5mm), optiline (Toslink), USB
Heliväljundid	Traadita bassikõlar (2.4 GHz)
USB taasesitus	MP3, WMA, WAV (max 32GB)
Pult	Kaasas (CR2025 patarei)
Sagedusreaktsioon	45 Hz - 20 kHz
Signaali-müra suhe	≥ 70 dB
Harmooniline moonutus kokku	< 1%
Seinale paigaldatav	Jah (kinnitused kaasas)
Puhastusjuhised	Pühkige kuiva pehme lapiga. Ärge kasutage lahusteid.
Ohutusmärkus	Ärge jätke kokku puutuma vee, vihma ega niiskusega. Kasutage ainult siseruumides.
Kaasatud tarvikud	Heliriba, bassikõlar, pult, optiline kaabel, AUX-kaabel, seinakinnitused, kasutusjuhend

Korduma kippuvad küsimused - LS200SUB BLAUPUNKT

Kuidas ühendada heliriba teleriga Bluetoothi kaudu?

Vajutage heliribal või puldil nuppu Source, kuni valitud on Bluetooth. Minge teleris Bluetoothi sätetesse, otsige 'LS200SUB' ja valige see. Vajadusel siduge.

Kas saan USB-porti kasutada muusika esitamiseks mälupulgalt?

Jah, sisestage USB-mälupulk (FAT32, kuni 32 GB), millel on MP3, WMA või WAV failid. Heliriba alustab automaatselt esitamist. Kasutage pulti lugude valimiseks.

Mida teha, kui bassikõlar ei ühendu?

Veenduge, et bassikõlar on sisse lülitatud ja heliribast mitte kaugemal kui 10 meetrit. Vajutage bassikõlari tagaküljel nuppu Pair, kuni LED vilgub kiiresti. Seejärel vajutage heliribal või puldil nuppu Pair. LED muutub pidevaks, kui ühendus on loodud.

Kuidas reguleerida bassi taset?

Kasutage puldil nuppe Bass +/-. Kõrgeid sagedusi saate reguleerida nuppudega Treble +/-.

Kas heliriba saab seinale paigaldada?

Jah, heliriba tagaküljel on avad. Kasutage kaasasolevaid seinakinnitusi ja kruvisid (seina külge mitte). Veenduge, et sein talub kaalu (2,2 kg).

Miks heliribast heli ei tule?

Kontrollige, et heliriba on sisse lülitatud ja õige sisendallikas on valitud. Veenduge, et helitugevus ei ole vaigistatud. Optilise ühenduse korral veenduge, et teleri heliväljund on seatud režiimile PCM või Stereo (mitte Dolby Digital).

Kuidas lähtestada heliriba tehase sätetele?

Lülitage heliriba sisse, hoidke all nuppu Source umbes 5 sekundit, kuni ekraanil kuvatakse 'RESET'. Vabastage; heliriba taaskäivitub.

Mis on bassikõlari traadita leviala?

Bassikõlar ühendub traadita 2,4 GHz ja töötab usaldusväärselt kuni 10 meetri kaugusel avatud ruumis. Seinad võivad leviala vähendada.

Kas ma saan heliriba juhtida teleri puldiga?

Kui teie teler toetab HDMI-ARC-d, ühendage heliriba optilise või HDMI ARC kaudu. Heliriba reageerib automaatselt teleri helitugevuse käskudele, kui režiimiks on seatud TV.

Kuidas heliriba puhastada?

Ühendage heliriba vooluvõrgust lahti. Kasutage kuiva pehmet mikrokiudlappi, et õrnalt pühkida pinda. Ärge kasutage keemilisi puhastusvahendeid, pihusid ega vedelikke, kuna need võivad seadet kahjustada.

KASUTUSJUHEND LS200SUB BLAUPUNKT

Elektrilöögi ohu vähendamiseks ei tohi seadme katet ega tagumist osa lahti monteerida. Seadmes ei ole kasutajapoolseks iseseisvaks parandamiseks ette nähtud elemente. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

Graafiliste sümbolite selgitus:

Välgunoole sümbol võrdkülgses kolmnurgas hoiatab kasutajat seadme sees esinevast isoleerimata „ohtlikust pingest“, mis võib saavutada elektrilöögi ohuga ähvardava tugevuse.

Hüüumärk võrdkülgses kolmnurgas hoiatab kasutajat sellest, et antud hetkel edastatakse seadmega kaasas olevas dokumendis seadme teenindust ja hooldust käsitlevat olulist teavet.

Enne seadme teenindamise alustamist palume käesolev juhend, selle funktsioonidega tutvumiseks ja sihtotstarbeliseks kasutamiseks, läbi lugeda. See tagab seadme kauakestva, riketeta teeninduse ja kasutusrõõmu.

Oluline informatsioon.

- Teenindusjuhend ja ohutust käsitlev teave tuleb edaspidiseks kasutuseks säilitada.

- Ei tohi lasta tekkida olukorral, kui seadmele või selle sisemusse tilgub vesi.

- Samuti ei tohi seadet kasutada niisketes kohtades, nagu nt vannituba.

- Antud seadet ei tohi paigaldada järgnevatesse kohtadesse:

- Mis on avatud päikesekiirguse vahetule toimele või radiaatorite lähedusse.

- Asetada muu, soojust eraldava, stereofoonilise varustuse peale.

- Blokeerides ventilatsiooni või tolmusesse kohta.

- Pidevale vibratsioonile allutatud kohtadesse.

• Kõrge niiskustasemega kohtadesse.

- Seadet ei tohi asetada küünalde või avatud tule lähedusse.

- Seadet võib kasutada ainult käesolevas juhendis kirjeldatud viisil.

- Enne toite esimest sisselülitamist tuleb veenduda, et toide oleks õigesti ühendatud.

• USB mälu ühendatakse vahetult või kuni 25 cm pikkuse USB pikendusjuhtmega.

Ohutuse seisukohalt ei tohi korpuseid lahti võtta ega üritada seadme sisemusse tungida. Seadet võivad parandada ainult teeninduse kvalifitseeritud töötajad.

Seadet ei tohi lahti keerata ega selle korpust avada, sest selles ei ole kasutaja poolt parandatavaid osi. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

OHUTUST KÄSITLEV OLULINE TEAVE

1. Lugeda juhend läbi – enne seadme kasutamist tuleb kogu teenindusjuhend ja ohutust käsitlev teave läbi lugeda.
2. Säilitada juhend – kasutus- ja teenindusjuhend tuleb edaspidiseks kasutuseks säilitada.
3. Järgida hoiatusi – toimida kooskõlas kõikide seadmel paiknevate hoiatuste ja teenindusjuhendiga.
4. Järgida juhiseid – toimida kooskõlas teenindusjuhendi ja kasutajale mõeldud juhistega.
5. Paigaldus – paigaldada seade kooskõlas tootja juhistega.
6. Toiteallikad – seadme toiteks peab kasutama ainult toitekaabli märgistustel antud parameetritega allikaid. Juhul kui kasutaja ei ole kindel kodus oleva toite liigis, peab ta ühendust võtma seadme müüja või kohaliku elektrienergia tarnijaga.
7. Toite maandus ja polaarsus – seade ei pea olema maandatud. Vältimaks tihvtide või klemmide paljastumist veenduda, et pistik oleks võrgupessa või pikendusse sisestatud lõpuni. Mõned seadme versioonid võivad olla varustatud vahelduvvoolu polaarse pistikuga (üks tihvt laiem). Selliseid pistikuid võib sisestada võrgupessa ainult ühel viisil. See on kaitsefunktsioon. Kui pistikut ei saa pessa sisestada tuleb proovida seda pöörata. Kui pistik ei sobi ka siis pesaga tuleb elektrikult tellida selle väljavahetamine. Polaarselt pistikult ei tohi kaitseid eemaldada. Kasutades muud pikendusjuhet või toitekaablit, kui seadmega koos tarnitavat, peavad neil olema asjakohased pistikud ja antud riigis nõutav ohutustunnistus.
8. Toitekaabli kaitse – toitekaabel tuleb vedada nii, et selle peal ei oleks võimalik kõndida, seda suruda või asetatud esemetega vigastada. Pöörata erilist tähelepanu pistikutele, võrgupesadele ja kohtadele, kus kaabel läbi veetakse.
9. Ülekoormamine – seinakontakte, pikendusjuhtmeid ja vargapesasid ei tohi üle koormata, sest see ohustab tulekahju puhkemise või elektrilöögiga.
10. Ventilatsioon – seadet tuleb korralikult ventileerida. Seadet ei tohi asetada voodile, diivanile või muudele sarnastele pindadele. Seadet ei tohi katta laualinade, salvrätikute, ajalehtede jms.
11. Soojus – mitte asetada seadet soojusallikate, nagu radiaatorid, kiirgurid, ahjud või muud soojust eritavad seadmed (ka võimendid), lähedale. Mitte asetada seadmele põlevaid küünlaid ja muid avatud tule allikaid.
12. Vesi ja niiskus – tulekahju või elektrilöögi ohu vähendamiseks ei tohi seadet vihma, vee ja niiskuse vahetule toimele, nagu nt saunas või vannitoas, allutada. Mitte kasutada käesolevat seadet vee, näiteks vanni, kraanikausi, köögivalamu või pesupali, läheduses, niiskes keldris või basseini juures (või sarnastes kohtades).
13. Esemed ja vedelikud seadmes – läbi seadme avade ei tohi sisse suruda mingeid esemeid, sest need võivad kokku puutuda ohtliku pinge punktidega, mis omakorda võib põhjustada tulekahju või elektrilöögi. Mitte mingil juhul ei tohi seadme pindadele mingeid vedelikke kallata. Seadmele ei tohi asetada vedelikke sisaldavaid esemeid.

14. Puhastamine – enne puhastamist tuleb seade alati võrgupesast lahti ühendada. Kõlari ümbrusest võib tolmu eemaldada kuiva lapiga. Kasutades puhastamiseks aerosooli, ei tohi pritsimisvoogu suunata vahetult seadmele, vaid lapile. Tuleb jälgida, et ajamiüksused kahjustusi ei saaks.

15. Täiendav varustus – keelatud on kasutada tarvikuid, mis ei ole tootja poolt lubatud, sest võivad osutuda ohuallikateks.

1. Tarvikud – seadet ei tohi asetada ebastabiilsele kärule, alusraamile, statiivile, tugialusele või lauale. Seade võib ümber kukkuda ja saada kahjustusi ning vigastada tõsiselt last või täiskasvanut. Kasutada ainult tootja poolt määratletud või koos seadmega müüdavaid kärusid, alusraame, statiive, tugialuseid või laudu. Seadme paigaldust tuleb teostada kooskõlas tootja juhistega, kasutades tootja poolt soovitatud paigalduskomplekti.
2. Seadme teisaldamine – kärule paigutatud seadet tuleb söidutada väga ettevaatlikult. Äkiline pidurdamine, ülemäärane jõud või ebatasane pind võivad põhjustada käru ja seadme ümbermineku.
3. Seadme mittekasutamise periood – toitekaabel tuleb äikesetormide ajal või kui seadet pikema aja jooksul ei kasutata võrgupesast lahti ühendada.
4. Teenindus – keelatud on seadme ülevaatust omakäeliselt läbi viia. Avatud katted võivad põhjustada kokkupuudet ohtliku pingega ja osutuda ohtlikuks. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.
5. Kui seadet ei kasutata, tuleb selle pistik võrgupesast lahti ühendada. Toiteallikaga ühendatuna on seade ooterežiimis ja ei ole täielikult välja lülitatud.
6. Varuosad – osade väljavahetamisel tuleb kontrollida, kas teeninduse töötaja on kasutanud tootja poolt soovitatud varuosi või kas osad on originaalosadega identsed. Väljavahetamine kinnitamata osade vastu ohustab tulekahju puhkemise, elektrilöögi ja muude turvariskidega.
7. Peakaitsmed – seadme alaliseks tulekahjuvastaseks kaitseks tuleb kasutada õiget tüüpi ja asjakohaste parameetritega kaitsmeid. Antud pingeala kaitsmete parameetrid on märgitud seadmele.
8. Helitugevust ei tohi muusikapala vaikse osa kuulamisel või audio sisendsignaali puudumisel tõsta. Vastasel juhul võib signaali äkiline tugevnemine kölarit kahjustada.
9. Seadme toiteallikast täieliku lahtiühendamise ainsaks viisiks on toitekaabli toitepesast või seadmest eemaldamine. Võrgupesa või toitekaabli seadme sisend peavad toote kasutamise käigus alati juurdepääsetavad olema.
10. Seade tuleb paigutada võrgupesa või pikendusjuhtme lähedusse nii, et need oleks alati juurdepääsetavad.
11. Seadme keskkonna maksimaalne temperatuur võib olla kuni 35°C.
12. Elektrostaatilisi lahendusi puudutavad juhised – kui seadme töö on häiritud elektrostaatilistest lahendustest, tuleb see välja lülitada ja seejärel uuesti sisse lülitada või teise kohta ümber tösta.
13. Patareid

a. Patareisid ei tohi allutada ülemäärase soojuse, nagu nt päikesekiired, tuli jms, toimele.

b. Patareide utiliseerimisel tuleb pöörata tähelepanu keskkonnakaitse aspektidele.

c. Patareide kasutamist puudutav hoiatus: patareidel ei tohi lasta kuluda kuni lekkimiseni, mis võib põhjustada kehavigastusi ja seadme kahjustusi:

- Patareide sisestamisel pöörata tähelepanu nende polaarsusele (+ ja -).

• Ei tohi kasutada samaaegselt erinevaid patareisid — vanu ja uusi, standardseid ja alkaalpatareisid, jne.

- Kui seadet pikema aja jooksul ei kasutata, tuleb patareid välja võtta.

HOIATUS

Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete ja psüühiliste võimetega või seadmega töötamise kogemusi või teadmisi mitte omavad inimesed (sealhulgas lapsed), kui nad ei viibi nende ohutuse eest vastutavate isikute järelevalve all või kui neid ei ole seadme ohutu kasutamise teemal instrueeritud. Kui seadet teenindavad lapsed, on nõutav täiskasvanute kohaolek; see võimaldab tagada seadme ohutu kasutuse.

1. Keelatud on töötavat seadet järelvalveta jätta! Kui seadet isegi lühikese aja jooksul ei kasutata, tuleb see välja lülitada.
2. Seadet ei tohi teenindada taimeriga välise kella vahendusel ega eraldiasetseva kaugjuhtimisega süsteemi abil.
3. Toitejuhtme kahjustuste korral ohtude vältimiseks peab väljavahetamist teostama tootja, autoriseeritud teeninduspunkt või muu, asjakohast kvalifikatsiooni omav isik.
4. Enne seadme teenindamise juurde asumist tuleb veenduda, et selle pinge vastab kohalikus toitevõrgus esinevale pingele.
5. Seadme ventilatsiooniavasid ei tohi kinni katta, nt ajalehtede, laualina, kardinatega, jms. Tuleb veenduda, et seadme kohal on vähemalt 20 cm vaba ruumi ja selle igal küljel — vähemalt 5 cm.
6. Ei tohi lasta tekkida olukorral kui seadmele või selle sisemusse tilgub või voolab vedelik ega tohi sellele asetada vedelikega täidetud esemeid, selliseid nagu vaasid.
7. Tulekahju või elektrilöögi vältimiseks tuleb seadet kaitsta kuumade kohtade, vihma, niiskuse ja tolmu toime eest.
8. Seadet ei tohi paigutada mingite veeallikate, nt kraanide, vannide, pesumasinate või ujumisbasseinide lähedusse. Seade tuleb asetada tasasele ja stabilisele aluspinnale.
9. Seadet ei tohi allutada tugevate magnetväljade toimele.
10. Vahetult võimendile või vastuvõtjale seadet asetada ei tohi.
11. Seadet ei tohi viia niiskesse kohta, sest niiskusel on elektrilistele allüksustele kahjulik mõju.
12. Peale seadme külmast sooja või niiskesse kohta toomist võib mängija sees olevale läätsele tekkida niiskuse kondensatsioon. Sellises olukorras seade korralikult tööle ei hakka. Niiskuse aurumise võimaldamiseks tuleb sisselülitatud seade jätta umbes tunniks ajaks seisma.
13. Seadet ei tohi puhastada keemiliste lahustitega, sest need võivad kahjustada korpuse lakikihti. Seadet pühitakse puhta, kuiva või vähesel määral niisutatud lapiga.
14. Pistiku seinakontaktist eemaldamisel tuleb alati tõmmata pistikust, mitte aga toitekaablist.
15. Kui sisselülitatud seadet kasutatakse sisselülitatud teleri läheduses, võib see osutuda häirete allikaks, mis on ekraanil nähtavad joontena. See sõltub TV ülekande laineribast. See ei tähenda aga ei seadme ega teleri väärat töötamist. Selliste joonte ilmnemisel tuleb seade telerist eemale nihutada.
16. Võrgupistikut kasutatakse toitepinge lahtiühendamiseks ja see peab alati juurdepääsetav olema.
17. Võimalike kuulmiskahjustuste vältimiseks ei tohi muusikat pikemat aega valjult kuulata.

TÄHELEPANU

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53/EL nõuetele ja selle muudele asjakohastele sätetele. Täielik vastavusdeklaratsioon asub leheküljel www.blaupunkt.com toote järjehoidjas.

Vastutav ettevõte: 2N-Everpol Sp. z o.o.

Puławska 403A, 02-801 Varssavi, Poola

Telefon: [phone], e-mail: [e-mail]

Toode on toodetud kõrgkvaliteetsetest taastootmisse suunatavatest ja taaskasutatavatest materjalidest ning allüksustest.

Seadmel paiknev läbitõmmatud prügikorvi sümbol tähendab, et toode on hõlmatud Euroopa direktiivi 2012/19/EU sätetega. Tutvuda kohaliku süsteemi elektriliste ja elektrooniliste jäätmete käitlemist puudutavate nõuetega. Toimida kooskõlas kehtivate eeskirjadega. Käesolevat toodet ei tohi ära visata koos tavaliste olmejäätmetega. Vana toote õige kõrvaldamine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Seade on varustatud Euroopa direktiiviga 2006/66/EC hõlmatud patareidega. Patareide äraviskamine koos kodumajapidamisjäätmetega on keelatud. Tutvuda patareide eraldiasetsevalt kogumist käsitlevate kohalike eeskirjadega, sest õige utiliseerimine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Looduskeskkonna kaitset käsitlev teave

Pakend sisaldab ainult vajalikke elemente. Tehtud on kõik endast olenev, et kolm koostismaterjali oleks hõlpsasti eraldatavad: papp (kast), polüstüreenvaht (seesmine kaitse) ja polüetüleen (kotid, kaitsepoogen). Toode on toodetud materjalidest, mida saab suunata taastootmisesse ja peale nende eriotstarbelise ettevõtte poolt demonteerimist, uuesti kasutada. Järgida pakendmaterjalide, patareide ja kasutatud seadmete utiliseerimist käsitlevaid kohalikke ettekirjutusi.

Materjalide salvestamiseks ja esitamiseks võib vaja minna nõusolekut. Tutvuge autoriõiguse ja esinejate/kunstnike õiguste seadusega.

ERP2 (elektrienergiaga seotud seadmed) puudutav märkus

Käesolev ökoprojektiga seade vastab ökoprojektide nõudeid käsitleva KOMISJONI (EÜ) MÄÄRUSE nr 1275/2008 kontori- ja kodukasutuseks mõeldud seadmete väljalülitatuna ja ooterežiimis energiatarbimist puudutava direktiivi 2009/125/WE jõustava 2. etapi nõuetele.

Bluetooth

Kaubamärgi ja logo Bluetooth ^* omanik on ettevõte Bluetooth SIG, Inc. USA. Asjaomaste kaubamärkide ja logo kasutamine on litsentseeritud. Muud märgid ja kaubanimed kuuluvad asjakohastele omanikele.

Täname meie mudeli ostmise eest, enne seadme käivitamist palume käesolev juhend hoolikalt läbi lugeda ja sellega tutvuda. Palume säilitada juhend tulevikus kasutamiseks.

Teeninduselementide paigutus

1 - Kuvar (BT = Bluetooth, OP = optiline sisend, Hd = HDMI, US = USB, AU = AUX); 2 – Kinnitusklambrid; 3 – AUX sisend; 4 – Optiline sisend; 6 – Soundbari vahelduvvoolu toite pesa: AC 110/240 V \~ 50/60 Hz; 7 – Toite/ooterežiimi nupp; 8 – Helitugevuse suurendamise nupp; 9 – Helitugevuse vähendamise nupp; 10 – USB port esitamiseks; 11 – Ühenduse seisundi dioodnäidik; 12 – Automaatse paarimise WPS nupp; 13 - Subwooferi vahelduvvoolu toite pesa: AC 110/240V \~ 50/60HZ; 14 - USB hooldetöödeks;

5 - HDMI pesa (ARC);

Kaugjuhtimispult

1 - Toitenupp: vajuta seadme sisse/väljalülitamiseks. 2 – Paarimise nupp: jooksva Bluetooth-seadme lahtiühendamiseks ja teise seadmega paarimiseks valmisoleku režiimi minekuks vajuta pikemalt (3 sekundit). 3,5 – Nupp Helitugevus +/-: vajuta valjuse taseme määramiseks. 4,11 – Nupp eelmine/järgmine: vajuta Bluetooth- või USB-režiimis eelmisele/järgmisele muusikapalale ümberlülitamiseks. 6 – Nupp Muusika/13 – Nupp Film/14 – Nupp Uudised/17 – Nupp 3D: vajuta sobiva helikorrektori valimiseks valitud nuppu. 7,8 – Kõrgete toonide nupp +/-: vajuta kõrgete toonide taseme määramiseks. 9 – Vaigistamise nupp: vajuta seadme vaigistamiseks, heli taastamiseks vajuta seda uuesti. 10 – Heliallika nupp: vajuta Bluetooth/optiline sisend/HDMI/USB/AUX esitusrežiimide vahel ümberlülitamiseks. 12 – Esitamise/pausi, lähtestamise nupp: vajuta Bluetooth- või USB-režiimis muusika esitamiseks või peatamiseks; vajuta pikemalt (3 sekundit), seadme lähtestamiseks, sealhulgas tugevuse, korrektori jms. 15,16 - nupp bass +/-: vajuta basside taseme määramiseks.

Kaugjuhtimispuldi patareide paigaldamine

Ava patareikambri kaas ja sisesta 2 AAA patareid (komplektis) kambrisse; veendu, et patareide polaarsus on kambrile trükitud positiivse ja negatiivse polaarsuse tähistega kooskõlas. Seejärel sulge patareikamber.

Märkused:

a. Kaugjuhtimispuldi parim kaugus, ilma mingite puldi ja soundbari vaheliste takistusteta, on 5 meetrit. Puldi kasutamisel tuleb see suunata soundbari esiküljel paiknevale kaugjuhtimispuldi andurile. b. Patareide tühjakslaadimisel puldi tundlikkus väheneb. Siis tuleb need uute vastu välja vahetada. c. Puldi pikema mittekasutamise korral võta patareid välja. d. Patarei tuleb utiliseerida keskkonnasõbralikul viisil. Üksikasjaliku teabe saamiseks tutvu kohalike võimude nõudmistega.

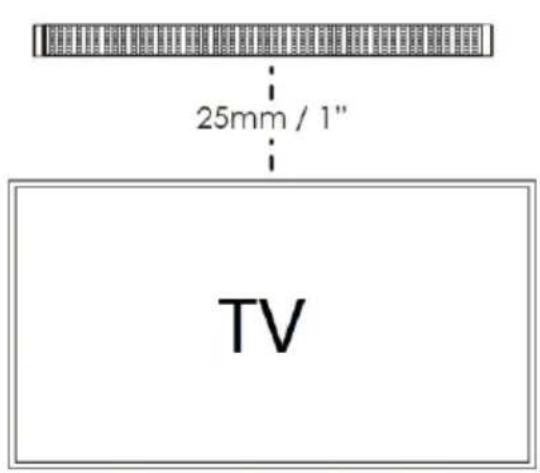

Soundbari asetus

Parimaks soundbari ja juhtmevaba subwooferi vaheliseks töökauguseks on 6 meetrit (maksimaalne tööulatus on 10 meetrit). Ära paiguta subwooferit soundbarist liiga kaugele. Soundbari võib panna tasasele pinnale või järgneval viisil seinale paigaldada:

1. Paiguta soundbar tasasele pinnale: aseta seade horisontaalselt tasasele pinnale, nagu teler või kapp, ja pane see teleri ekraani suhtes tsentraalselt. Jäta kõlari ja seina vahele veidi ruumi. Ära paiguta seda kappi või seinariiulisse. Parima helikvaliteedi ja soundbari ümber parima õhu läbivoolu saavutamiseks järgi neid juhiseid.

a. Märgi soundbari abil pliiatsiga seinale 2 avaust samasuguse vahemaaga kui soundbari seinaklambri avauste vahel. Seejärel puuri montaažiavad. b. Paiguta plasttüüblid seina ja keera kruvid plastklambrisse, kruvisid lõpuni keeramata, veendu, et veidi ruumi jääks. c. Pärast kruvide õigesti sissekeeramist riputa soundbar, kruvisid montaažiklambrisse sisestades, seinale.

Hoiatus: kui sa soundbari korraliku ja ohutu seinale paigaldamise suhtes kindel ei ole, kasuta kogenud ning kvalifitseeritud inimese abi.

Paigalda kõlar seina tugevdatud pinnale. Tehismaterjalist seinte korral on suuremaks turvalisuseks soovitatav kõlar kinni keerata seinapostide külge. Optimaalse jõudluse saavutamiseks tuleb teleri ja soundbari vahele jätta vähemalt 25 mm/1".

Audio juhtmeühendus ja seaded

Enne soundbari sisselülitamist palun kõigepealt ühendada seade. Soundbaril on erinevate allikate tarbeks digitaalsed (optiline ja HDMI (ARC)) ja analoogsed sisendid (AUX IN). Võid tutvuda Sinu käsutuses olevale seadmele vastavalt alltoodud ühendust puudutavate juhistega.

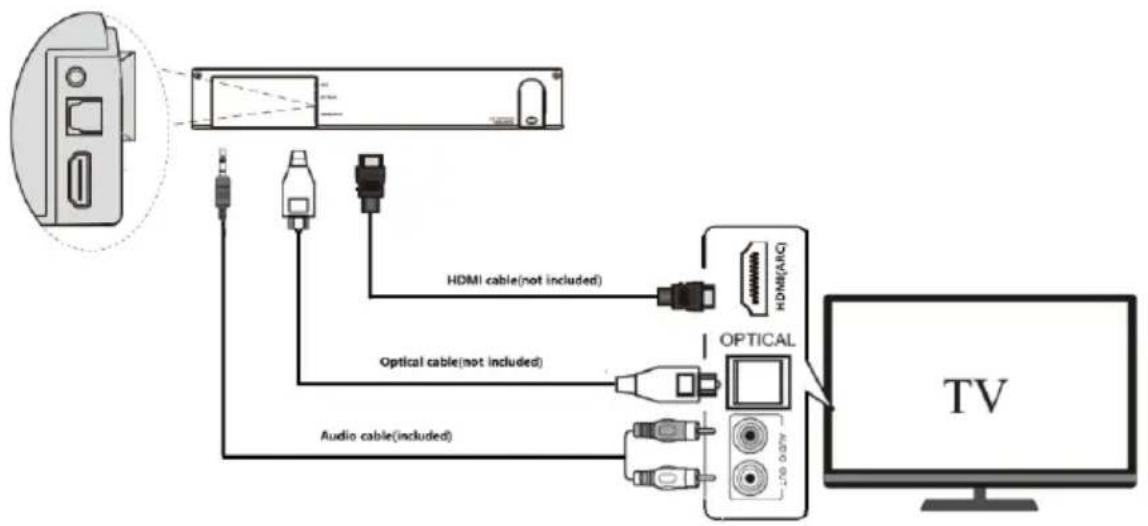

1. Soundbari ühendamine teleri väljunditega.

Eemalda pesalt OPTICAL otsakate ja ühenda seejärel optilise juhtme (ei kuulu komplekti) abil teleri väljundpesa OPTICAL OUT soundbari sisendpesaga OPTICAL. HDMI(ARC)/AUX liidesega ühendamine toimub samal viisil.

2. Soundbari ühendamine teleri dekoodriga.

Kontrolli, millised väljundid Sinu dekoodril on, ja kasuta seejärel selle soundbariga ühendamiseks sobivat juhet. Õigesti töötamiseks piisab ühte tüüpi ühenduse kasutamisest. Vaata joonist allpool.

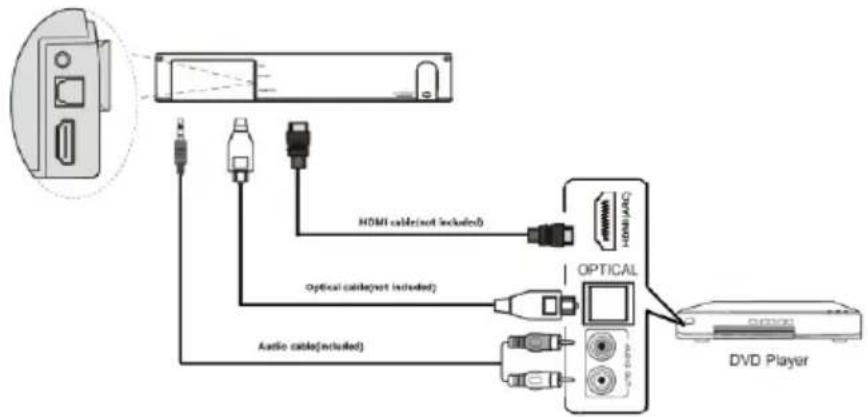

3. Soundbari ühendamine DVD või Blu-ray DVD mängijaga.

Kontrolli, millised väljundid Sinu DVD/Blu-ray DVD mängijal on, ja kasuta seejärel selle soundbariga ühendamiseks sobivat juhet. Õigesti töötamiseks piisab ühte tüüpi ühenduse kasutamisest. Vaata joonist allpool:

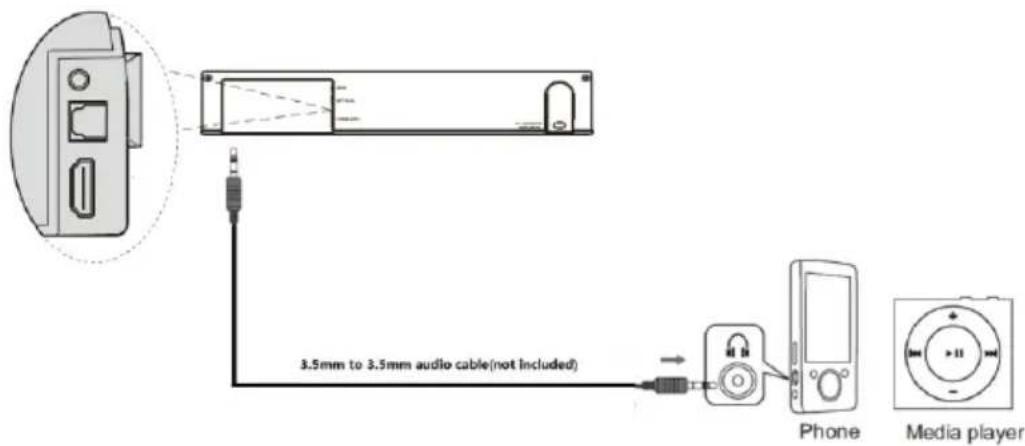

4. Soundbari ühendamine MP3 mängijaga

Soundbaril on üks sisend MP3 Link (AUX), millega võib ühendada vabalt valitud MP3 mängija. Kooskõlas alltoodud joonisega kasuta mini-jack otsikutega sobivat juhet.

1. Kui optilise või HDMI kaabli abil ühendamisel ei kõla soundbarist mingit heli, kontrolli, et allika seadme (nt DVD mängija, arvutikonsooli, teleri) digitaalse audioväljundi seade oleks määratud „PCM stereo“ või „stereo 2.0“ peale. Selle toimingu teostamiseks tutvu teleri või muu seadme kasutusjuhendiga.
2. HDMI(ARC): Soundbar teenindab HDMI ARC standardit. Kui teler on HDMI ARC standardile vastav (üksikasjaliku teabe võib leida teleri kasutusjuhendist), võib teleri heli esitada soundbari abil üksikut HDMI kaablit (ei kuulu komplekti) kasutades. HDMI ARC ühendused võivad teleris olla teisiti tähistatud, palun kontrollida teleri kasutusjuhendist.
3. Optilises ja HDMI režiimis võib heli olla valjem kui AUX IN režiimis, mis on normaalne, sest digitaalse audiosignaali tase võib analoogse signaali tasemest erineda.
4. Pärast soundbari õigesti teostatud paigaldamist ja ühendamist kasuta seda kooskõlas käesoleva kasutusjuhendiga.

Kasutamine

Toite ühendamine: Kontrolli, kas toiteallikas vastab soundbari ja subwooferi tagapaneelil paiknevale nimipinge spetsifikatsioonile. Kui ei vasta, konsulteerige müüja või teeninduskeskusega. Toiteallika saamiseks ühenda kaasasoleva vahelduvvoolu toitekaabli pistik seinakontakti.

Seadme sisse/väljalülitamine: seadme sisselülitamiseks vajuta lühidalt soundbaril paiknevat toitenuppu; Vajuta seda korduvalt esituse allika Bluetooth/optilise sisendi/HDMI/USB/AUX vahel ümberlülitamiseks; seadme lülitamiseks valmisoleku režiimi vajuta ja hoia toitenuppu all (3 sekundit). Samuti võid need funktsioonid saavutada puldil toite ja heliallika nuppu vajutades.

Soundbari ja juhtmevaba subwooferi sisselülitamisel paarivad seadmed teineteisega automaatselt mõne sekundi jooksul. Kui ei, proovi käsitsi paarimist, mida on kirjeldatud käesoleva juhendi edasises jaos.

Bluetooth kasutamine

Käesoleval seadmel on Bluetooth funktsioon, tänu millele saab teiselt Bluetooth seadmelt (nagu nutitelefon, tahvelarvuti, teler, jne) juhtmevabalt muusikat esitada.

1. Vajuta Bluetooth režiimi minekuks korduvalt puldil olevale heliallika nupule ja kuvaril hakkab vilkuma sümbol „BT“, mis tähendab, et seade on paarimiseks valmis.
2. Lülita välisel seadmel sisse Bluetooth funktsioon ja leia paarimiseks saadaolevad seadmed (palun tutvuda välise seadme kasutusjuhendiga), seejärel kontrolli saadaolevat Bluetooth seadet loendist. Vali paarimiseks „BP LS200“. Pärast vaikimisi paarimist lõpetab Bluetooth sümbol soundbari kuvaril vilkumise ja jääb stabiilseks.
3. Vali ja esita muusika väliselt Bluetooth seadmelt, kohanda asjakohaselt helitugevuse tase ja seejärel hakatakse heli esitatama käesoleva soundbari abil.
4. Puldil asjakohaseid nuppe vajutades võib Bluetooth režiimis teha järgnevaid toiminguid, nagu: eelmise/järgmise muusikapala valimine, esitamine/paus, vaigistamine, jms.

Märkused:

a. Seoses erinevate konstruktsioonide ja kaubamärkidega ei tagata kõikide Bluetooth seadmete vaikimisi paarimist. b. Bluetooth parim tööulatus on seadmete vaheliste tõkete puudumisel 10 meetrit. c. Seadme võib paarida ja see töötab üheaegselt ainult ühe Bluetooth seadmega. d. Bluetooth esituse ajal sissetuleva ühenduse korral peatub muusika hetkeks ja taastub pärast telefoniühenduse lõppemist. e. Puldil paarimise nupu pikalt vajutamine võib Bluetooth seadme jooksva ühenduse lõpetada ja muu seadmega paarimise alustada.

Bluetooth ühendamine teleriga: Kui teleril on Bluetooth funktsioon, võib selle soundbariga juhtmevabalt ühendada ja heli telerist esitada. Lülita teleri ekraanil sisse Bluetooth funktsioon ja leia paarimiseks valmis seadmete loendist „BP LS200”. Üksikasjaliku teabe saamiseks tutvu teleri kasutusjuhendiga.

USB-mängija kasutamine

Seadmel on USB-mängimise funktsioon, mis võimaldab dekodeerida ja esitada muusikat väliselt USB-mälult. Enne toimingu alustamist kopeeri MP3-vormingus muusika USB-mälule; ühenda valmis USB-mälupulk soundbari, USB-režiim on saadaval alles pärast USB-mälupulga ühendamist soundbariga. Seejärel tuvastab ja esitab seade automaatselt MP3-vormingusse salvestatud muusikat.

USB-mängimise režiimis on puldil vastavate nuppude vajutamise kaudu saadaval järgmised funktsioonid: heliraja valimine/esitamine/paus/heli korrektor/madalate ja kõrgete toonide reguleerimine jms.

Märkused:

a. USB-mälu ühendamine USB-pikendusjuhtme abil ei ole soovitatav, sest audioandmete kadu ülekande käigus võib põhjustada müra või katkendlikku heli.

b. Kõigi MP3/WMA-vormingus salvestatud failide esitamine ei ole garanteeritud.

c. Kasutatavate USB-mälude maksimaalne maht võib olla kuni 32 GB.

d. Mõnede USB-mälude avamine võib veidi aega võtta; tuleb meeles pidada, et see ei ole viga.

Juhtmevaba subwooferi ühendamine soundbariga:

Soundbar paaritakse juhtmevaba subwooferiga vaikimisi. Ühenduse probleemide korral proovi alltoodud toiminguid:

a. Ühenda soundbar toitega ja lülita seade sisse, mine Bluetooth-režiimi; siis on soundbar subwooferiga paarimise režiimis.

b. Vahepeal ühenda toide ja lülita sisse juhtmevaba subwoofer, tagapaneelil hakkab aeglaselt vilkuma sinine LED-diood. Vajuta ja hoia (3 sekundit) subwooferi tagapaneelil paiknevat nuppu WPS AUTO PAIR. Sinine LED-näidik hakkab kiiresti vilkuma, see tähendab, et subwoofer on soundbariga paarimise käigus.

c. Pärast umbes 20–30 sekundit lõpetab subwooferi sinine LED-diood vilkumise ja jääb stabiilseks, mis tähendab soundbari ning subwooferi õnnestunud paarimist.

d. Pärast esimest õnnestunud paarimist hakkavad soundbar ja subwoofer ühenduma automaatselt.

e. Juhtmevaba subwooferi võib paarida samast partiist pärineva muu soundbariga LS200SUB. Korda ülaltoodud toiminguid, aga veendu, et paarimise ajal oleks sisse lülitatud ainult soovitud soundbar ja juhtmevaba subwoofer.

Tähelepanu:

a. Kui juhtmevaba subwoofer on sisse lülitatud, aga soundbar on välja lülitatud või valmisoleku režiimis, muutub juhtmevaba subwooferi sinine LED-indikaator mõne minuti pärast punaseks, sest see on valmisoleku režiimis.

b. Muu juhtmevaba signaali poolt põhjustatud helikvaliteedi häirete vältimiseks tuleb LS200SUB kasutamise ajal säilitada muust juhtmevabast Wi-Fi/2,4G seadmest asjakohane kaugus.

c. Soundbari ja juhtmevaba subwooferi vahelise ühenduse maksimaalne ulatus on avatud ruumis 10 meetrit; heli parimate näitajate säilitamiseks soovitame kaugust 6 meetrit.

Probleemide lahendamine

1. Kõlarit ei saa sisse lülitada.

a. Kontrolli, kas toide on õigesti ühendatud.

1. Puudub heli.

a. Proovi reguleerida helitugevuse taset, kontrolli vaigistamise nuppu ja esituse allikat.

b. Probleemi jätkuva esinemise korral võta abi saamiseks ühendust teeninduskeskusega.

1. Heli on moonutatud.

a. Proovi esitada muusikat madalamal helitugevuse tasemel.

b. Kontrolli sopranite/basside seadeid.

c. Proovi vähendada helitugevuse taset välises seadmes, nagu teler jms.

1. Katkev heli Bluetooth-režiimis.

a. Proovi Bluetooth seade soundbarile lähemale asetada.

1. Puudub heli optilises või HDMI(ARC) režiimis.

a. Kontrolli, kas soundbar ja väline seade on ühendatud õigesti.

b. Veendu, et teler vastab HDMI(ARC) standardile ja on ühendatud õigesse porti. Seadista teler HDMI ARC(CEC) peale.

c. Sea teleri audioväljund PCM formaati.

1. Subwooferi heli puudub.

a. Lähtestamiseks ja soundbariga juhtmevabaks paarimiseks vajuta ning hoia subwooferi tagapaneelil paiknevat automaatse paarimise WPS nuppu.

b. Lülita soundbar ja subwoofer välja ning uuesti sisse ja paari seejärel seade kooskõlas käesoleva juhendiga käsitsi.

c. Kui probleem ei kao, võta ühendust tehnilise abi keskusega.

Spetsifikatsioonid

Üldine

Toide: AC110~240V 50/60Hz

Võimsustarbimine (töörežiimis): 192 W

Võimsustarbimine valmisoleku režiimis: < 0,5 W

RMS väljundvõimsus: 160 W (40 W x 2 + 80 W subwoofer)

Summaarne harmooniline moonutustegur: <1% (1 kHz, 1 W)

Audiosisendi tundlikkus: 800 mV

Ülekanderiba: 45 Hz – 20 kHz

Teenindatavad helivormingud USB-režiimis: MP3/WAV

USB-mälu maksimaalne teenindatav maht: kuni 32 GB

Soundbari mõõtmed: 960 x 70 x 78 mm (laius x kõrgus x sügavus)

Subwooferi mõõtmed: 170 x 380 x 306 mm (laius x kõrgus x sügavus)

Kõlarid

Soundbari kõlarite takistus ja suurus: 4 Ω x 4; 2,25 tolli

Madalate toonide kõlari takistus ja suurus: 3 Ω x 1; 6,5 tolli

Bluetooth

Bluetoothi versioon: V5.0

Tööulatus: umbes 10 meetrit

Ülekandesagedus: 2,402–2,480 GHz

Protokollid: A2DP/AVRCP

(Toote spetsifikatsioon võib ilma eelneva hoiatamiseta muutuda).

Tarvikud

Kaugjuhtimispult x 1 tk.

Kaugjuhtimispuldi patareid x 1 paar

Kasutusjuhend x 1 tk.

Garantiikaart x 1 tk.

Audiokaabel (3,5 mm stereo RCA-le) x 1 tk.

Kruvid seinale paigaldamiseks: ST4 * 45 mm x 2 tk. + plastikust paigaldustüüblid x 2 tk.

OLULISED OHUTUSJUHISED

ELEKTRILÖÖGI OHT – ÄRGE AVAGE

Hoiatus:
