HA-260WH - Hota de bucătărie Star-Light - Manual de utilizare gratuit

Tip produs	Hotă
Marcă	Star-Light
Model	HA-260WH
Culoare	Alb
Tip de instalare	Sub dulap / Montată pe perete
Lățime	60 cm
Adâncime	50 cm
Înălțime	15 cm
Greutate	10 kg
Alimentare electrică	220-240 V, 50/60 Hz
Putere motor	150 W
Debit de extracție	600 m³/h
Nivel de zgomot	55 dB (viteză normală)
Număr de viteze	3
Tip de comandă	Butoane mecanice
Iluminare	LED, 1.5 W
Filtru de grăsime	Plasă din aluminiu, lavabil
Diametru conductă	150 mm
Clasă energetică	A
Consum anual de energie	100 kWh
Clasă de eficiență fluid dinamică	A
Clasă de eficiență filtru de grăsime	B
Accesorii incluse	Kit de instalare, manual de utilizare

Întrebări frecvente - HA-260WH Star-Light

Cum instalez hota Star-Light HA-260WH?

Instalarea trebuie efectuată de un tehnician calificat. Asigurați-vă că hota este montată la cel puțin 65 cm deasupra plitelor electrice sau 75 cm deasupra plitelor pe gaz. Fixați hota pe perete folosind suportul de montare și șuruburile furnizate. Conectați conducta la ieșirea de evacuare (diametru 150 mm). În final, conectați alimentarea electrică la o priză corect împământată.

Cât de des ar trebui să curăț filtrul de grăsime?

Curățați filtrul cu plasă de aluminiu în fiecare lună în condiții normale de utilizare. Scoateți-l apăsând zăvorul, spălați cu apă caldă și săpun sau în mașina de spălat vase, lăsați-l să se usuce complet înainte de reinstallare. Un filtru înfundat reduce aspirația și crește zgomotul.

Am nevoie de un filtru de cărbune pentru modul de recirculare?

Da, dacă doriți să utilizați hota în modul de recirculare (fără conductă externă), trebuie să instalați un filtru de cărbune (vândut separat). Filtrul de cărbune trebuie înlocuit la fiecare 3-6 luni, în funcție de utilizare.

Care este dimensiunea și materialul corect al conductei?

Utilizați o conductă rigidă sau flexibilă cu un diametru de 150 mm. Evitați coturile ascuțite pentru a menține debitul maxim de aer. Conducta trebuie să fie cât mai scurtă posibil și fabricată din material neinflamabil.

Cum schimb lumina LED?

Lumina LED este încorporată și trebuie înlocuită de un tehnician calificat. Nu încercați să deschideți ansamblul luminii. Contactați asistența clienților pentru ajutor.

De ce face hota mea zgomot excesiv?

Zgomotul excesiv poate fi cauzat de un filtru de grăsime înfundat, o instalare slabă sau un ventilator dezechilibrat. Mai întâi, curățați sau înlocuiți filtrul. Asigurați-vă că hota este montată sigur. Dacă zgomotul persistă, contactați service-ul.

Cum resetez alarma filtrului?

După curățarea filtrului de grăsime sau înlocuirea filtrului de cărbune, apăsați și mențineți apăsat butonul de viteză timp de 3-5 secunde până când indicatorul luminos se stinge. Aceasta resetează memento-ul de întreținere.

Pot utiliza hota fără conductă?

Da, în modul de recirculare, hota filtrează aerul printr-un filtru de cărbune și îl eliberează înapoi în bucătărie. Trebuie să instalați filtrul de cărbune și să asigurați utilizarea kit-ului opțional de recirculare.

Ce întreținere necesită hota?

Întreținerea regulată include curățarea filtrului de grăsime lunar, înlocuirea filtrului de cărbune (dacă este utilizat) la fiecare 3-6 luni, ștergerea exteriorului cu o cârpă umedă și verificarea anuală a conductei pentru obstrucții.

Cum pot contacta asistența clienților Star-Light?

Pentru asistență, consultați informațiile de contact din manualul de utilizare sau vizitați site-ul Star-Light. Aveți pregătite numărul modelului (HA-260WH) și dovada achiziției pentru un serviciu mai rapid.

MANUAL DE UTILIZARE HA-260WH Star-Light

Aparatul a fost proiectat cu versiunile: hotă cu evacuare (evacuare externă) și hotă cu filtru de carbon (reciclare de aer internă).

2. INSTRUCTIUNI DE SIGURANTĂ IMPORTANTE:

2.1 Înainte de folosire citiți cu atenție toate instrucțiunile.
2.2 Asigurați-vă că folosiți tensiunea nominală de 230V \~
2.3 Nu puneți aparatul în funcțiune dacă cablul sau ștecherul este deteriorat.
2.4 Persoana care asamblează hota trebuie să fie un technician calificat corespunzător.
2.5 Dacă nu este în uz, înainte de întreținere sau de schimbarea accesoriiilor, deconectați de la rețeaua de alimentare.
2.6 Niciodată nu lăsați copiii să pună aparatul în funcțiune.
2.7 Hota este exclusiv pentru uz casnic, și nu este potrivită pentru a fi folosită în grădină, sau în locuri comerciale.
2.8 Pentru a menține un efect de aspirare eficace, hota și plasa filtrului acestuia trebuie curățate regulat.
2.9 Curățați hota conform manualului de instrucțiuni, și asigurați-vă să nu existe pericolul ca hota să se aprindă.
2.10 Coşul nu trebuie să amestece gazul uzat cu gazul uzat provenind de la un alt aparat de curățare a aerului.
2.11 Aparatul care funcționează greșit sau cablul deteriorat trebuie reparat exclusiv de către reprezentantul unui service autorizat. Dacă se defectează cablul de alimentare, pentru evitarea pericolului, acesta se poate înlocui de către producător, agentul de la service-ul acestuia, sau de către persoane calificate similar.
2.12 Înaintea schimbării accesoriiilor, înaintea curățării sau executării întreținerii, deconectați de la curent și scoateți ștecherul din priză.
2.13 Acest aparat poate fi folosit de copii de la 8 ani în sus și persoane cu capacități psihice, senzoriale sau mentale reduse, sau fără experiență sau cunoștințe, dacă sunt supravegheate sau instruite referitor la folosirea aparatului într-un mod sigur și dacă înțeleg riscurile implicate. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea de către utilizator nu trebuie făcută de copii fără supraveghere.
2.14 Copii trebuie supravegheati si nu trebuie lasati sa se joace cu acest produs
2.15 Produsul nu trebuie sa fie utilizat de copii sub varsta de 8 ani si de persoane cu

capabilitati fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă acestea nu au sunt supravegheate și instruite cu privire la utilizarea aparatului într-un mod sigur și să înțeleagă riscurile implicate. Copii nu trebuie lasati sa se joace cu acest produs. Curatarea si intretinerea produsului nu trebuie facuta de copii decat sub stricta supraveghere.

2.16 în cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul de service sau de persoane calificate, pentru a evita un pericol. Instructiunile de instalare trebuie să includă conținutul următoarelor:

- trebuie să existe ventilație adecvată a camerei atunci când hota este folosită în același timp cu aparatele care ard gaz sau alți combustibili (nu se aplică la aparatele care doar elimină aerul înapoi în încăpere);

- detaliile referitoare la metoda și frecvența curățării;

- există risc de incendiu atunci când curățarea nu este efectuată conform instrucțiunilor

- Nu aprindeți flacără intensă în spațiul de sub hotă

ATENTIE: Părțile accesibile se pot înfierbânta la utilizarea cu aparate de gătit.

2.17 Instructiunile de instalare trebuie să includă conținutul următoarelor:

- aerul nu trebuie eliminat într-un coș care este folosit pentru evacuarea fumului de la aparate care ard gaz sau alți combustibili (nu se aplică la aparatele care doar elimină aerul înapoi în încăpere);

– distanța minimă dintre suprafața de susținere pentru vasele de gătit de pe poliță și partea cea mai joasă a hotei. (Când hota este așezată deasupra unui aparat cu gaz, această distanță trebuie să fie de minim 65 cm.

– trebuie respectate reglementările referitoare la eliminarea aerului.

2.18 Instrucțiunile de instalare pentru hotele cu încastrații metalice accesibile din clasa II de construcție, trebuie să includă detalii care indică locul și lungimea maximă permisă pentru orice șurub de fixare sau de montare sau alt dispozitiv de fixare care intră în hotă pentru a monta un accesoriu cum ar fi un tablou de comandă sau o armătură pentru țeavă.

2.19 Acolo unde sunt folosite şuruburi de fixare sau de montare sau alte dispositive de fixare care intră în hotă cu o încastrație metalică accesibilă din clasa II de constructie, pentru a monta un accesoriu, instrucțiunile trebuie să indice locul necesar al acestor şuruburi sau dispositive de fixare și să includă conținutul următoarelor avertismente.

2.20 Avertisment: Dacă şuruburile sau dispositivele de fixare nu se instalează conform

acestor instrucțiuni, pot exista pericole electrice

3. Instalare:

3.1 Identificarea unei amplasări adecvate:

Pentru a obține efectul cel mai bun, hota trebuie plasată la 65-75 cm distanță față de suprafața aragazului. (A se vedea Fig.1)

Fig. 1

3.2 Conectarea hotei de aspiratie sau de filtrare:

Conectarea hotei de aspiratie (aerul este evacuat în atmosferă) :

Rotiți maneta în poziția de evacuare (Fig. 2A), instalați supapa de reținere și conducta pe ieșirea aleasă, acoperiți cealaltă ieșire cu capacul de plastic și îndepărtați filtrul cu cărbune, dacă există.

Conectarea hotei de filtrare (aerul este filtrat și recirculat în interiorul camerei):

Rotiți maneta în poziția de filtrare (Fig. 2B), instalați capacele de ieșire și introducți filtrul cu cărbune.

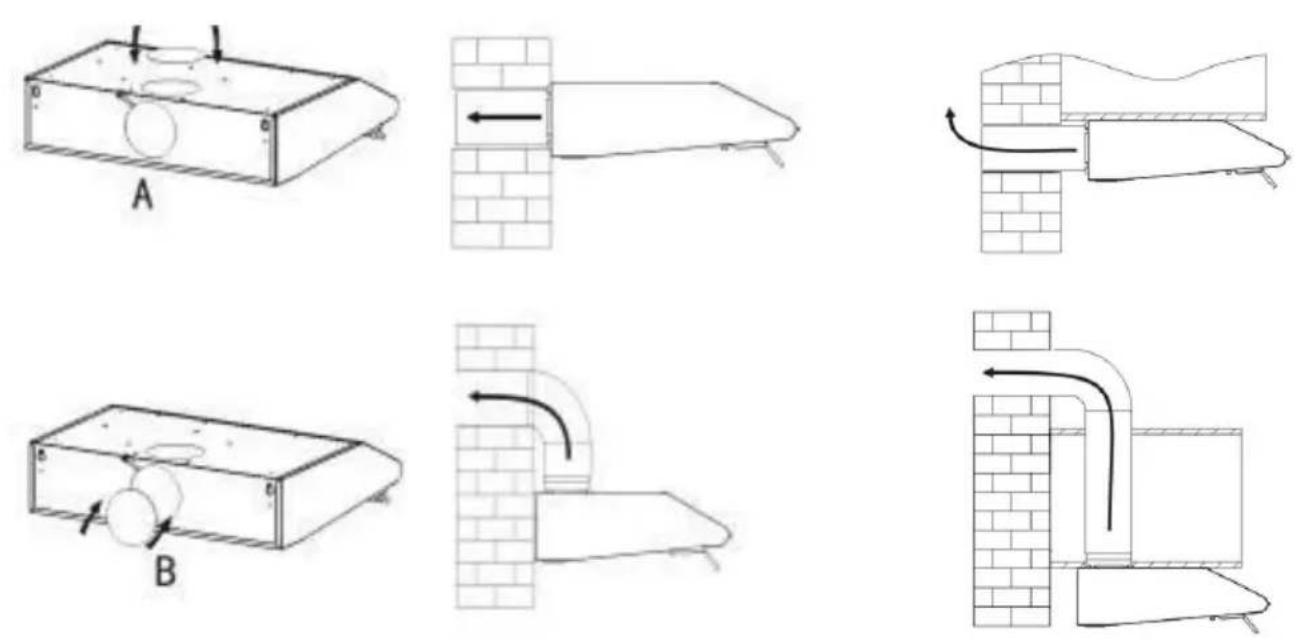

3.3 Aspiratie orizontală / verticală

Hota este livrată cu două orificii de evacuare a aerului, un capac de plastic montat pe orificiul nefolosit și o supapă de reținere care se montează în cealaltă ieșire, în funcție de soluția adoptată: evacuare prin spate Fig. 3A sau evacuare prin partea de sus Fig. 3B).

Fig. 3

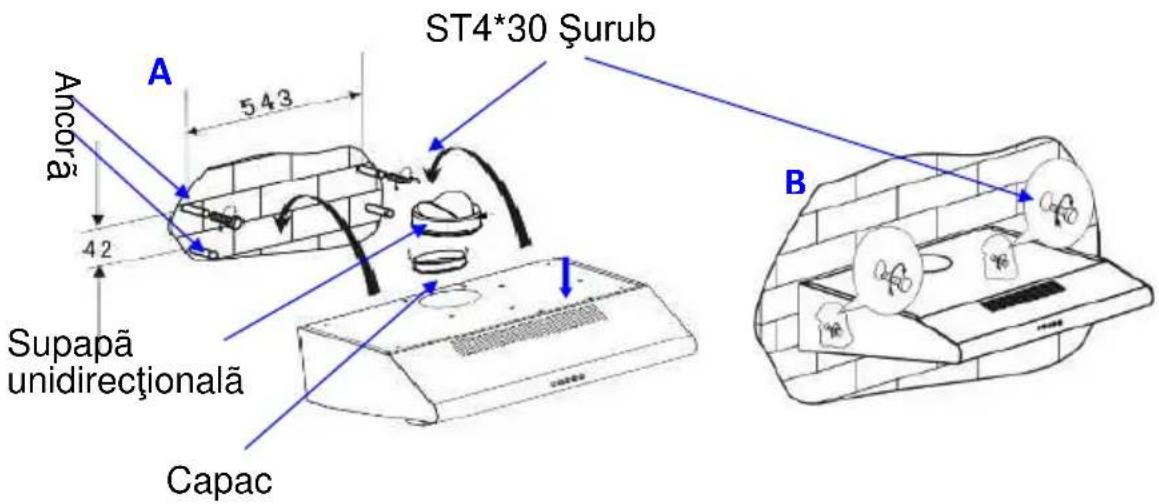

3.4 Instalarea pe perete

1. Pentru a instala hota pe perete, executați 2 găuri de ∅8 mm în locul potrivit, având în vedere distanța de la centrul găurii din spatele hotei. (Pentru dimensiuni detaliate a se vedea mai jos Fig. 4A)
2. Introduceți diblul în orificii.
3. Introduceți cele două şuruburi ST4*30 în dibluri și strângeti.
4. Aşezati hota pe şuruburile strânse.
5. Apoi fixați hota pe perete cu celelalte două şuruburi. (Fig.4B)

Fig. 4A
Fig. 4B

3.5 Instalarea sub perete

1. Executați 4 găuri cu diametrul de 6 mm în partea de jos a dulapului suspendat. (Pentru dimensiuni detaliate a se vedea Fig. 5A)

Fig. 5A

1. Asezați supapa de reținere pe hotă.
2. Apoi instalați hota în partea de jos a dulapului, strângeți hota cu şuruburile M4 livrate. (şuruburile trebuie să fie utilizate împreună cu șaibe și piulițe).

Conectați echipamentul la o priză cu contact de protecție.

4. Functionare:

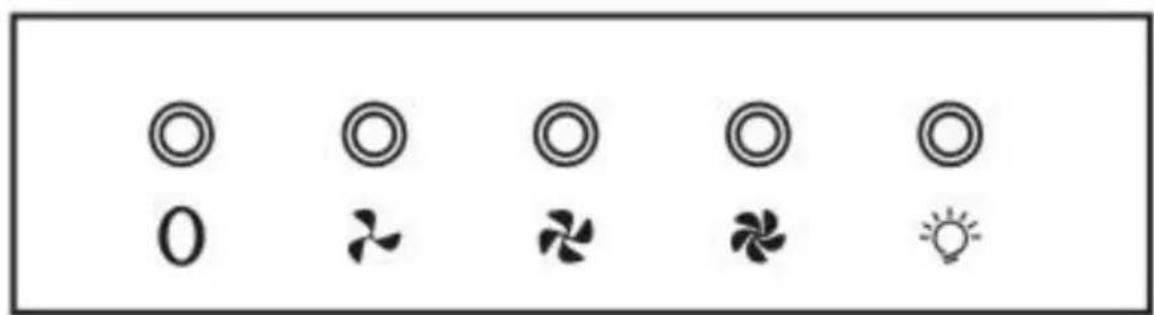

Întrerupătorul este acționat ca mai jos (a se vedea Fig. 6):

- Apăsați butonul „ „ “, „ “ sau „ “ și motorul se va roti cu turație „Mică“, „Medie“, respectiv „Mare“.

- Apăsați butonul „0“ și motorul se va opri.

- Apăsați butonul „ “ și lumina se va aprinde. Apăsați-l din nou și lumina se va stinge.

5. Întreținere:

Avertizare:

Înainte de orice operațiune de întreținere deconectați aparatul și lăsați-l să se răcească.

- Curățați exteriorul aparatului cu o cârpă umedă și apoi ștergeți-l cu o cârpă uscată. Nu cufundați niciodată aparatul în apă și nici nu lăsați ca apa să picure pe acesta.

- Curățarea panoului cu grilaj:

1. Puneti grilajul în apă la 40-50°C, adăugați puțin detergent și așteptați timp de 2-3 minute. Apoi folosiți o perie moale pentru a-l curăța apăsând corespunzător, pentru a nu deteriora grilajul.

1. Grilajul poate fi curățat în mașina de spălat vase. Puneți grilajul în mașina de spălat vase și adăugați puțin detergent, apoi reglați temperatura la 60°C. Toate grilajele sunt făcute din metal. Vă rugăm să nu folosiți detergenți corozivi pentru curățarea lor.

2. Puneti grilajul în poziția sa inițială după ce s-a uscat.

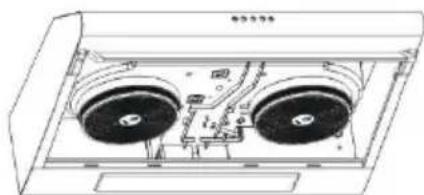

- Schimbarea filtrului cu cărbune:

1. Scoateți panoul cu grilaj de pe aparat.

2. Scoateți vechiul filtru cu cărbune și înlocuiti-l cu unul nou.

3. Puneti la loc panoul cu grilaj în poziția sa inițială.

Notă: Înlocuiti filtrul cu cărbune la fiecare 3-4 luni.

- Schimbarea becurilor:

1. Scoateți panoul cu grilaj de pe aparat.
2. Schimbați becul în formă de măslină.
3. Puneti panoul cu grilaj în poziția sa inițială.

Informații privind hotele de bucătărie de uz casnic

Model Star-Light HA-260SS / HA-260WH	Simbol	Valoare	Unitate
Consumul anual de energie (Annual Energy Consumption - AEC)	AEChotă	101	kWh/a
Factor de creștere în timp	f	1.8
Eficiența fluido-dinamică	FDEhotă	5.9
Indice de eficiență energetică	EEIhotă	101.3
Fluxul nominal de aer măsurat la punctul de eficiență maximă	QBEP	191.1	m3/h
Presiunea aerului măsurată la punctul de eficiență maximă	PBEP	168	Pa
Fluxul maxim de aer	Qmax	347.4	m3/h
Puterea electrică de intrare măsurată la punctul de eficiență maximă	WBEP	151	W
Puterea nominală a sistemului de iluminat	WL	2.5	W
Illuminarea medie a sistemului de iluminat pe suprafața de gătit	Emedie	78	lux
Consumul de putere măsurat în modul stand-by	PS	-	W
Consumul de putere măsurat în modul oprit	PO	0	W
Nivelul de putere acustică	LWA	70	dB

Metoda de măsurare și calcul a tabelului de mai sus a fost făcută conform regulilor comisiei (UE) nr. 65/2014 și 66/2014.

Notă:

În continuare se arată cum să reduceți impactul total asupra mediului (de ex. utilizarea energiei) a procesului de gătire,

(1) Instalași hota într-un loc corespunzător, unde ventilația este eficientă..
(2) Curățați hota în mod regulat, pentru a nu se bloca canalele de aer.
(3) Amintiți-vă să opriți lumina hotei după gătire.
(4) Amintiți-vă să opriți hota după gătire.

Informații pentru demontare

Nu demontați aparatul într-un mod care nu este arătat în acest manual al utilizatorului.

Aparatul nu trebuie demontat de către utilizator.

La sfârșitul duratei de funcționare, aparatul nu trebuie aruncat cu gunoiul menajer. Verificați împreună cu autoritățile locale sau comerciantul pentru sfaturi de reciclare.

ANEXA MANUAL INSTRUCTIUNI DE UTILIZARE

Dante International S.A. preia deseuri de echipamente electrice si electronice (DEEE) in sistem "unul la unul" si DEEE de dimensiuni foarte mici.

Informatii privind DEEE, avand in vedere prevederile O.U.G. 195/2005 privind protectia mediului si O.U.G. 5/2015 privind deseurile de echipamente electronice:

Cumparatorii si utilizatorii finali vor avea in vedere urmatoarele:

1. Cumparatorii si utilizatorii finali au obligatia de a nu elimina deseurile de echipamente electrice si electronice (DEEE) ca deseuri municipale nesortate si de a colecta separat aceste DEEE.
2. Colectarea DEEE se va efectua prin serviciul public de colectare a DEEE, direct de catre Dante International si prin centre de colectare organizate de operatori economici autorizati pentru colectarea DEEE.
3. Cumparatorii si utilizatorii finali au posibilitatea de a preda DEEE in mod gratuit la punctele de colectare specificate la momentul achizitiei unui produs nou din aceeasi categorie; astfel, Dante International S.A. aplica politica de colectare a DEEE in sistem de preluare a echipamentelor unul la unul, conform legislatiei in vigoare, daca echipamentul predat este echivalent si a indeplinit aceleasi functii ca si echipamentul nou furnizat. Se pot preda DEEE echivalent la toate showroom-urile Dante International S.A.

4. Dante International S.A. asigura colectarea DEEE de dimensiuni foarte mici, in timpul programului de lucru, de la utilizatorii finali, cu titlu gratuit, fara obligatia acestora de a cumpara echipamente electrice si electronice (EEE) de tip echivalent, in cadrul urmatoarelor Showroom-uri situate la adresa:

5. Grant Shopping Center Şoseaua Virtutii, Nr. 148, sector 6, Bucureşti;

6. Strada Niciman 2 Complex Axa Niciman, Iaşi, jud. Iaşi.

1. Simbolul care indica faptul ca echipamentele electrice si electronice fac obiectul unei colectari separate reprezinta o pubela cu roti barata cu o cruce, ca in imaginea alaturata.

2. Pictograma prevazuta mai sus indica faptul ca DEEE nu trebuie amestecate cu deseurile menajere si ca ele fac obiectul unei colectari separate.

3. Cumparatorii si utilizatorii finali au obligatia de a reutiliza si/sau recicla DEEE precum si aceea de a folosi orice alte forme de valorificare a DEEE.
4. Potentialele efecte nocive asupra mediului si sanatatii umane ca urmare a prezentei substantelor periculoase in EEE.
