HA-260WH - Okap kuchenny Star-Light - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Star-Light
Model	HA-260WH
Kolor	Biały
Typ instalacji	Podszafkowy / Montowany na ścianie
Szerokość	60 cm
Głębokość	50 cm
Wysokość	15 cm
Waga	10 kg
Zasilanie	220-240 V, 50/60 Hz
Moc silnika	150 W
Wydajność wyciągu	600 m³/h
Poziom hałasu	55 dB (prędkość normalna)
Liczba prędkości	3
Typ sterowania	Mechaniczne przyciski
Oświetlenie	LED, 1.5 W
Filtr tłuszczu	Aluminiowa siatka, zmywalny
Średnica przewodu	150 mm
Klasa energetyczna	A
Roczne zużycie energii	100 kWh
Klasa efektywności dynamicznej płynu	A
Klasa efektywności filtra tłuszczu	B
Akcesoria w zestawie	Zestaw montażowy, instrukcja obsługi

Często zadawane pytania - HA-260WH Star-Light

Jak zainstalować okap kuchenny Star-Light HA-260WH?

Instalacja musi być wykonana przez wykwalifikowanego technika. Należy upewnić się, że okap jest zamontowany co najmniej 65 cm nad kuchenkami elektrycznymi lub 75 cm nad kuchenkami gazowymi. Przymocuj okap do ściany za pomocą dostarczonego uchwytu montażowego i śrub. Podłącz przewód do wylotu wyciągu (średnica 150 mm). Na koniec podłącz zasilanie do prawidłowo uziemionego gniazdka.

Jak często należy czyścić filtr tłuszczu?

Czyść aluminiowy filtr siatkowy co miesiąc przy normalnym użytkowaniu. Wyjmij go, naciskając zatrzask, umyj w ciepłej wodzie z mydłem lub w zmywarce, a następnie dokładnie wysusz przed ponownym założeniem. Zatkany filtr zmniejsza ssanie i zwiększa hałas.

Czy potrzebuję filtra węglowego do trybu recyrkulacji?

Tak, jeśli chcesz używać okapu w trybie recyrkulacji (bez zewnętrznego przewodu), musisz zainstalować filtr węglowy (sprzedawany osobno). Filtr węglowy należy wymieniać co 3-6 miesięcy w zależności od użytkowania.

Jaki jest prawidłowy rozmiar i materiał przewodu?

Użyj sztywnego lub elastycznego przewodu o średnicy 150 mm. Unikaj ostrych zagięć, aby utrzymać maksymalny przepływ powietrza. Przewód powinien być jak najkrótszy i wykonany z niepalnego materiału.

Jak wymienić oświetlenie LED?

Oświetlenie LED jest wbudowane i powinno być wymienione przez wykwalifikowanego technika. Nie próbuj samodzielnie otwierać zespołu oświetlenia. Skontaktuj się z pomocą techniczną.

Dlaczego mój okap wydaje nadmierny hałas?

Nadmierny hałas może być spowodowany zatkanym filtrem tłuszczu, luźnym montażem lub niewyważonym wentylatorem. Najpierw wyczyść lub wymień filtr. Upewnij się, że okap jest prawidłowo zamocowany. Jeśli hałas utrzymuje się, skontaktuj się z serwisem.

Jak zresetować alarm filtra?

Po wyczyszczeniu filtra tłuszczu lub wymianie filtra węglowego naciśnij i przytrzymaj przycisk prędkości przez 3-5 sekund, aż wskaźnik zgaśnie. To resetuje przypomnienie o konserwacji.

Czy mogę używać okapu bez przewodu?

Tak, w trybie recyrkulacji okap filtruje powietrze przez filtr węglowy i wypuszcza je z powrotem do kuchni. Musisz zainstalować filtr węglowy i użyć opcjonalnego zestawu do recyrkulacji.

Jakiej konserwacji wymaga okap?

Regularna konserwacja obejmuje czyszczenie filtra tłuszczu co miesiąc, wymianę filtra węglowego (jeśli używany) co 3-6 miesięcy, przecieranie obudowy wilgotną szmatką oraz coroczne sprawdzanie przewodu pod kątem przeszkód.

Jak mogę skontaktować się z obsługą klienta Star-Light?

W celu uzyskania pomocy zapoznaj się z danymi kontaktowymi w instrukcji obsługi lub odwiedź stronę internetową Star-Light. Przygotuj numer modelu (HA-260WH) i dowód zakupu, aby przyspieszyć obsługę.

INSTRUKCJA OBSŁUGI HA-260WH Star-Light

Urządzenie zostało zaprojektowane w dwóch wersjach: okap z wyciągiem zewnętrznym i okap z filtrem węglowym (wewnętrzne oczyszczanie powietrza).

2. WAŻNE ŚRODKI BEZPIECZEŃSTWA:

2.1 Przed użyciem przeczytaj uważnie wszystkie instrukcje.
2.2 Upewnij się, że wartość napięcia sieciowego wynosi 230V\~
2.3 Nie włączaj urządzenia jeśli jego kabel lub wtyczka są uszkodzone
2.4 Instalacja okapu powinna być wykonywana przez technika o stosownych kwalifikacjach.
2.5 Urządzenie należy wyłączyć z sieci przed konserwacją, wymianą akcesoriów lub jeśli nie będzie używane.
2.6 Dzieciom nie należy pozwalać na samodzielne włączanie urządzenia.
2.7 Okap służy do użytku domowego – nie powinno się go używać na wolym powietrzu lub w przestrzeniach komercyjnych..
2.8 Dla utrzymania maksymalnej efektywności ssania okap wraz z filtrem powinien być regularnie czyszczony.
2.9 Wyczyść okap zgodnie z instrukcjami zawartymi w podręczniku użytkowania odpowiednio zabezpieczając okap przed zapaleniem się..
2.10 W kominie nie powinny się mieszać zużyte opary gazowe z oparami gazowymi pochodzącymi od innego urządzenia do oczyszczania powietrza.
2.11 Urządzenie uszkodzone lub niepoprawnie działające należy naprawiać wyłącznie w autoryzowanym serwisie. Jeśli uszkodzeniu ulegnie kabel zasilania, aby uniknąć niebezpieczeństwa należy go wymienić u producenta, odpowiednio wykwalifikowanego technika lub w autoryzowanym serwisie.
2.12 Przed wymianą akcesoriów, czyszczeniem lub konserwacją odłącz okap z sieci I wyjmij wtyczkę z gniazdka.
2.13 Urządzenie nie może być użytkowane przez dzieci poniżej 8 roku życia lub osoby o obniżonych zdolnościach psychicznych, sensorycznych lub umysłowych lub też nie posiadające wystarczającego doświadczenia jeśli zostaną pozostawione bez opieki lub nie zostaną poinstruowane odnośnie bezpiecznego korzystania z urządzenia i nie rozumieją ryzyka niebezpieczeństw z nim związanych. Dzieciom nie należy pozwalać na zabawę urządzeniem. Czyszczenie

i konserwacja urządzenia mogą być wykonywane przez dzieci wyłącznie pod ścisłą opieką osób dorosłych.

2.14 Dzieci powinny pozostawać pod opieką dorosłych. Nie należy pozwalać dzieciom na zabawę produktem.

2.15 Urządzenie nie może być użytkowane przez dzieci poniżej 8 roku życia lub osoby o obniżonych zdolnościach psychicznych, sensorycznych lub umysłowych lub też nie posiadające wystarczającego doświadczenia jeśli zostaną pozostawione bez opieki lub nie zostaną poinstruowane odnośnie bezpiecznego korzystania z urządzenia i nie rozumieją ryzyka niebezpieczeństw z nim związanych. Dzieciom nie należy pozwalać na zabawę urządzeniem. Czyszczenie i konserwacja urządzenia mogą być wykonywane przez dzieci wyłącznie pod ścisłą opieką osób dorosłych.

2.16 W przypadku gdy kabel zasilania jest uszkodzony należy go wymienić u producenta, wykwalifikowanego technika lub w autoryzowanym serwisie, co pozwoli uniknąć niebezpieczeństwa porażenia prądem.

Instrukcja instalacji urządzenia powinna obejmować następujące informacje:

- należy zapewnić odpowiednią wentylację w pomieszczeniu w którym okap ma być używany w pobliżu urządzeń spalających gaz lub inne paliwa (nie dotyczy to urządzeń które wysysają i wypuszczają powietrze z powrotem do pomieszczenia)

- szczegółowe informacje na temat częstotliwości czyszczenia urządzenia.

- informacje na temat ryzyka pożaru w przypadku niewłaściwego czyszczenia urządzenia.

– Informacje o zakazie stosowania wysokich płomieni ognia w przestrzeni pod okapem.

OSTROŻNIE: Części zewnętrzne mogą się bardzo nagrzewać podczas użytkowania okapu z urządzeniami do gotowania.

2.17 instrukcje instalacji powinny zawierać następujące informacje:

– powietrze nie powinno być wciągane przez komin który jest używany do wyciągania dymu w urządzeniach spalających gaz lub inne paliwa (nie dotyczy urządzeń, które wysysają powietrze i uwalniają je powrotem do pomieszczenia).

- minimalna odległość pomiędzy górną powierzchnią płyty do gotowania a

najniższą częścią okapu (Kiedy okap jest położony nad urządzeniem spalającym gaz odległość ta powinna wynosić co najmniej 65 cm)

- należy przestrzegać przepisów dotyczących prawidłowej wentylacji pomieszczenia

2.18 Instrukcje instalacji dla okapów z zabudową z ogólnodostępnego metalu II klasy powinny zawierać szczegółowe informacje na temat miejsc montażu i maksymalnej dopuszczalnej długości śrub mocujących i montażowych lub innych narzędzi dołączonych do okapu służących do montażu akcesoriów takich jak panel sterowania lub armatura wyciągu. 2.19 Tam gdzie używane są śruby mocujące, montażowe lub inne urządzenia mocujące dołączone do okapu z ogólnodostępną obudową z metalu II klasy instrukcje montażu akcesoriów powinny zawierać informacje na temat miejsca przeznaczenia śrub lub urządzeń mocujących oraz ostrzeżenia o następującej treści.

2.20 Ostrzeżenie: Jeśli śruby lub urządzenia mocujące nie zostaną zamocowane zgodnie z niniejszymi instrukcjami może to przyczynić się do zwiększenia niebezpieczeństwa porażenia prądem

1. Instalacja:

3.1 Rozpoznawanie poprawnego ułożenia:

Dla uzyskania najlepszych efektów okap należy zamontować na wysokości 65-75 cm powyżej powierzchni kuchenki (patrz rysunek 1)

Rys. 1

3.2 Podłączanie okapu z wtciągiem lub filtrującego:

Podłączanie okapu z wyciągiem (powietrze jest zasysane i uwalniane do atmosfery):

Obróć uchwyt do pozycji wyciągu (Rys. 2A) zainstaluj zawór zwrotny i wyciąg do wybranego wyjścia, przykryj drugie wejście plastikową przykryw i usuń filtr węglowy jeśli jest zainstalowany.

Podłączanie okapu filtrującego (powietrze jest filtrowane i uwalniane do

wnętrza pomieszczenia):

Obróć pokrętło do pozycji filtrowania (Rys. 2b), zamocuj pokrywy wyjścia i wprowadź filtr węglowy.

3.3 Wyciąg poziomy / pionowy

Okap jest wyposażony w dwa otwory do wyciągu powietrza, plastikową pokrywę montowaną aktualnie nie używanym otworze i zawór zwrotny montowany na drugim wyjściu w zależności od wybranej opcji: wyciąg od tyłu Rys.3a lub wyciąg od góry Rys. 3B

3.4 Montowanie okapu na ścianie

1. Aby zainstalować okap na ścianie należy wywiercić 2 otwory o średnicy ∅8 mm we właściwych miejscach biorąc pod uwagę odległość od środka otworu znajdującego się z tyłu okapu. (Szczegółowe odległości i wymiary na rysunku 4a poniżej)
2. Wprowadź dyble w otwory.
3. Wprowadź dwie śruby ST4*39 w dyble i dokładnie dociśnij.
4. Utóż okap na dobrze dociśniętych śrubach.
5. A następnie przykręć okap do ściany przy pomocy dwóch innych śrub (Rys. 4b)

Rys. 4A
Rys. 4B

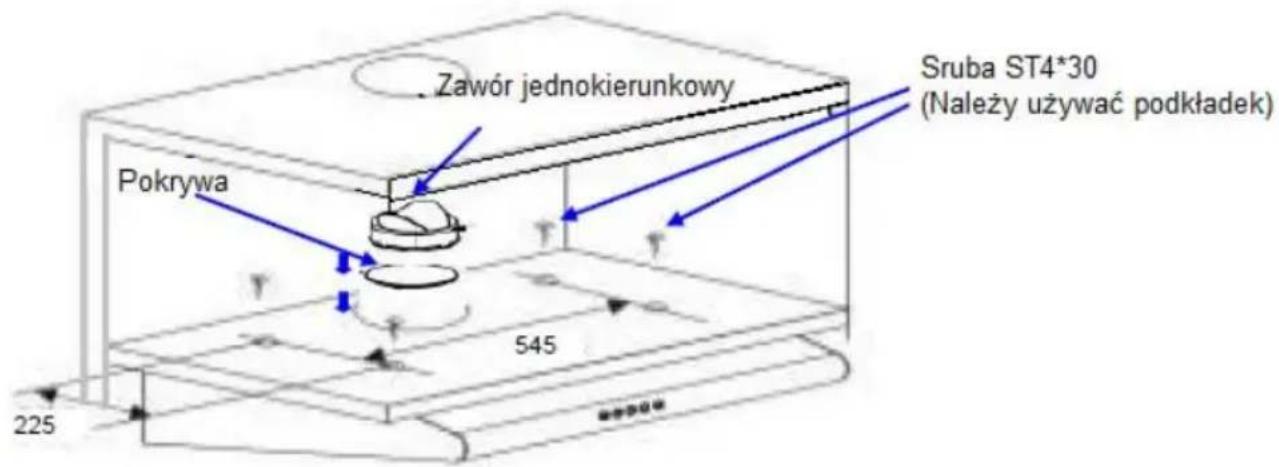

3.5 Montaż okapu pod szafką

1. Wywierć 4 otwory o średnicy 6 mm w dolnej części szafki wiszącej. (Dokładne wymiary przedstawione zostały na rysunku 5A

Rys. 5A

1. Ułóż zawór zwrotny na okapie.

2. A następnie zamontuj okap w dolnej części szafy, dociskając okap przy pomocy śrub M4 (śrub należy używać razem z podkładkami i nakrętkami).

Rys. 5B

3.6 Podłączenia elektryczne:

Podłącz sprzęt do gniazdka z uziemieniem.

1. Działanie:

Rys. 6

Wyłącznik włącza się tak jak to narysowane poniżej (patrz rysunek 6):

- Naciśnij przycisk,, „„“ lub „„“ aby włączyć silnik na „Niskich”, „Średnich” lub „Wysokich” obrotach

- Naciśnij przycisk „0” aby zatrzymać silnik.

- Naciśnij przycisk „ “ aby zaświecić światło. Naciśnij ponownie, aby zgasić.

1. Czyszczenie i konserwacja:

Ostrzeżenie:

Przed jakąkolwiek czynnością konserwacyjną odłącz urządzenie z sieci i odczekaj aż silnnik ostygnie.

- Wyczyść wilgotną szmatką zewnętrzne części urządzenia, a następnie zetrzyj na sucho. Nigdy nie zanużaj urządzenia w wodzie ani nie pozwalaj by woda w jakikolwiek sposób przedostała się do wnętrza urządzenia.

- Czyszczenie paneli z siateczką:

1. Zanuż siateczkę panelu w wodzie o temperaturze 40-50°C, dodając odrobinę detergentu i odczekaj 2-3 minuty. Następnie użyj miękkiej szczoteczki aby wyczyścić ją delikatnie dociskając tak aby nie uszkodzić siateczki.

1. Siateczka panelu może być czyszczona w zmywarce. Włóż siateczkę do zmywarki dodając odrobinę detergentu, a następnie ustaw temperaturę na 60°C. Siateczki do paneli są wykonane z metalu. Do ich czyszczenia nie należy używać środków powodujących korozję.

2. Po wysuszeniu zamontuj siateczkę na miejscu.

- Wymiana filtra węglowego:

1. Zdejmij panel z siateczką.
2. Wyjmij stary filtr i zastąp go nowym.
3. Wstaw ponownie panel z siateczką.

Uwaga: Filtr węglowy należy wymieniać raz na 3-4 miesiące.

1. Zdejmij panel z siateczką..
2. Wymień niewielkich rozmiarów żarówkę na nową.
3. Zamontuj panel z siateczka ponownie na miejscu.

Informacje na temat okapów kuchennych do użytku domowego

Star-Light HA-260SS / HA-260WH	Symbol	Wartość	Jednostka
Roczne zużycie energii (Annual Energy Consumption - AEC)	AEChotă	101	kWh/a
Współczynnik wzrostu w czasie	f	1.8
Eficiența fluido-dinamică	FDEhotă	5.9
Wskaźnik wydajności energetycznej	EEIhotă	101.3
Nominalny przepływ powietrza mierzony przy maksymalnej wydajności	QBEP	191.1	m3/h
Ciśnienie powietrza mierzone przy maksymalnej wydajności.	PBEP	168	Pa
Maksymalny przepływ powietrza.	Qmax	347.4	m3/h
Moc wejściowa prądu mierzona przy maksymalnej wydajności	WBEP	151	W
Moc nominalna systemu oświetlenia	WL	2.5	W
Średnia moc systemu oświetlenia powierzchni gotowania	Emedie	78	lux
Zużycie mocy mierzone w trybie stand-by	PS	-	W
Zużycie mocy mierzone w trybie wyłączonym	PO	0	W
Poziom hałasu	LWA	70	dB

Metody pomiaru i wyliczenia przedstawione w powyższej tabeli zostały zastosowane zgodnie z normami Komisji Europejskiej (UE) nr. 65/2014 i 66/2014.

Uwaga:

W dalszej części znajdują się wskazówki jak zmniejszyć wpływ urządzenia na

środowisko (np. poprzez ograniczenie zużycia energii) w procesie gotowania.

(1) Zainstaluj okap w odpowiednim i dobrze wentylowanym miejscu.
(2) Czyść okap regularnie aby zatrzymać blokowanie się kanałów przepływu powietrza.
(3) Pamiętaj aby wyłącać światło po zakończeniu gotowania.
(4) Pamiętaj aby wyłączyć okap po gotowaniu.

Informacje na temat demontażu

Nie demontuj urządzenia inaczej niż to wskazane w niniejszym podręczniku użytkowania. Urządzenie nie powinno być demontowane przez użytkownika.

Pod koniec cyklu funkcjonowania nie należy wyrzucać urządzenia razem z odpadami komunalnymi. O wskazówki dotyczące recyklingu należy zapytać władz lokalnych lub sprzedawcy urządzenia.
