HA-260WH - Абсорбатор Star-Light - Безплатно ръководство за потребителя

Тип продукт	Аспиратор
Марка	Star-Light
Модел	HA-260WH
Цвят	Бял
Тип на инсталация	Под шкаф / Стенен монтаж
Ширина	60 cm
Дълбочина	50 cm
Височина	15 cm
Тегло	10 kg
Захранване	220-240 V, 50/60 Hz
Мощност на мотора	150 W
Скорост на екстракция	600 m³/h
Ниво на шум	55 dB (нормална скорост)
Брой скорости	3
Тип управление	Механични бутони
Осветление	LED, 1.5 W
Маслен филтър	Алуминиева мрежа, миеща се
Диаметър на тръбата	150 mm
Енергиен клас	A
Годишна консумация на енергия	100 kWh
Клас на флуидна динамична ефективност	A
Клас на ефективност на масления филтър	B
Включени аксесоари	Комплект за монтаж, ръководство за потребителя

Често задавани въпроси - HA-260WH Star-Light

Как да инсталирам аспиратора Star-Light HA-260WH?

Инсталацията трябва да се извърши от квалифициран техник. Уверете се, че аспираторът е монтиран поне 65 см над електрически котлони или 75 см над газови котлони. Закрепете аспиратора към стената с помощта на предоставения монтажен скоби и винтове. Свържете тръбата към изпускателния отвор (диаметър 150 мм). Накрая свържете захранването към правилно заземен контакт.

Колко често трябва да почиствам масления филтър?

Почиствайте алуминиевия мрежест филтър всеки месец при нормална употреба. Отстранете го, като натиснете ключалката, измийте с топла сапунена вода или в съдомиялна машина и го оставете да изсъхне напълно преди повторно поставяне. Запушен филтър намалява смукателната способност и увеличава шума.

Нужен ли е въгленов филтър за режим на рециркулация?

Да, ако искате да използвате аспиратора в режим на рециркулация (без външна тръба), трябва да инсталирате въгленов филтър (продава се отделно). Въгленовият филтър трябва да се сменя на всеки 3-6 месеца в зависимост от употребата.

Какви са правилните размер и материал на тръбата?

Използвайте твърда или гъвкава тръба с диаметър 150 мм. Избягвайте остри завои, за да поддържате максимален въздушен поток. Тръбата трябва да бъде възможно най-къса и изработена от негорим материал.

Как да сменя LED осветлението?

LED светлината е вградена и трябва да се сменя от квалифициран техник. Не се опитвайте сами да отваряте осветителния модул. Свържете се с отдела за обслужване на клиенти за помощ.

Защо аспираторът ми издава прекомерен шум?

Прекомерният шум може да се дължи на запушен маслен филтър, разхлабена инсталация или небалансиран вентилатор. Първо почистете или сменете филтъра. Уверете се, че аспираторът е здраво монтиран. Ако шумът продължава, се свържете със сервиз.

Как да нулирам алармата за филтър?

След почистване на масления филтър или смяна на въгленовия филтър, натиснете и задръжте бутона за скорост за 3-5 секунди, докато индикаторната лампичка изгасне. Това нулира напомнянето за поддръжка.

Мога ли да работя с аспиратора без тръба?

Да, в режим на рециркулация аспираторът филтрира въздуха през въгленов филтър и го връща обратно в кухнята. Трябва да инсталирате въгленовия филтър и да използвате опционалния комплект за рециркулация.

Каква поддръжка изисква аспираторът?

Редовната поддръжка включва почистване на масления филтър всеки месец, смяна на въгленовия филтър (ако се използва) на всеки 3-6 месеца, избърсване на външната част с влажна кърпа и проверка на тръбата за запушвания веднъж годишно.

Как мога да се свържа с отдела за обслужване на клиенти на Star-Light?

За поддръжка, вижте информацията за контакт в ръководството за потребителя или посетете уебсайта на Star-Light. Имайте готови номера на модела (HA-260WH) и доказателство за покупка за по-бързо обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HA-260WH Star-Light

Уредът се предлага в две версии: абсорбатор с отвеждане на въздуха (с външно отвеждане) и абсорбатор с филтър от активен въглен (вътрешно рециркулиране на въздуха).

2. ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ:

2.1 Преди използване на уреда, прочетете внимателно тези инструкции.
2.2 Уверете се, че използвате номинално напрежение от 230V\~
2.3 Не използвайте уреда, ако кабельт или щепсельт са повредени.
2.4 Лицето, което монтира абсорбатора трябва да има подходяща техническа подготовка.
2.5 Ако не е в употреба, преди обслужване или смяна на аксесоарите, изключете уреда от електрическата мрежа.
2.6 Никога не позволявайте на деца да пускат уреда.
2.7 Абсорбаторът е изключително за домашна употреба, и не е подходящ за използване на открито или в търговски обекти.
2.8 За поддържане на ефективна смукателна сила, абсорбаторът и неговия филтър трябва да се почиства редовно.
2.9 Абсорбатора трябва да се почиства според тези инструкции за употреба, като се уверете, че не съществува опасност предния капак да се възпламени.
2.10 В димоотвода не трябва да се смесват отпадъчните газове засмучени от абсорбатора с отпадъчните газове от друго устройство за почистване на въздуха.
2.11 При неизправност на уреда или при повреден кабел, тези трябва да се ремонтират само от упълномощен сервизен представител. При повреда на захранващия кабел, за да се избегне опасността, този трябва да бъде заменен от производителя, от оторизиран сервизен център или от подобен квалифициран персонал.
2.12 Преди да се сменят аксесоари, преди почистване или поддръжка на уреда, го изключете и извадете щепсела от контакта.

2.13 Това устройство може да се използва от децата над 8 години и от хората с ограничени физически, сетивни или умствени способности или липса на опит и познания, ако те са под надзор или обучени как да използват продукта по безопасен начин и те са разбрали за рисковете, свързани с неговото устройство. Децата не трябва да си играят с уреда.

Почистване и поддръжка от страна на потребителя не трябва да бъде направена от деца без надзор.

2.14 Децата трябва да се наблюдават и не трябва да им бъде позволено да се играят с този продукт.
2.15 Това устройство може да се използва от децата над 8 години и от хората с ограничени физически, сетивни или умствени способности или липса на опит и познания, ако те са под надзор или обучени как да използват продукта по безопасен начин и те са разбрали за рисковете, свързани с неговото устройство. Децата не трябва да си играят с уреда.

Почистване и поддръжка от страна на потребителя не трябва да бъде направена от деца без надзор.

2.16 При повреда на захранващия кабел, за да се избегне опасността, този трябва да бъде заменен от производителя, от оторизиран сервисен център или от подобен квалифициран персонал.

Инструкциите за монтаж трябва да включват следните детайли:

- трябва да има подходяща вентилация на помещението, когато абсорбаторът се използва заедно с уреди, които горят газ или други горива (не се прилага за устройства, които само рециркулират въздуха обратно в стаята);

– подробности за начина и честотата на почистване;

- Има риск от избухване на пожар, ако почистването не е направено в съответствие с инструкциите;

– Забранява се изпалване на интензивен пламък под абсорбатора.

– ВНИМАНИЕ: Достъпните части могат да се нагорещят по време на употреба.

2.17 Инструкциите за монтаж трябва да включват следните детайли:

– трябва да има подходяща вентилация на помещението, когато абсорбаторът се използва заедно с уреди, които горят газ или други горива

(не се прилага за устройства, които само рециркулират въздуха обратно в стаята);

– трябва да се спазва минималното разстояние между опорната повърхност за съдовете за готвене на плоча и най-ниската част на предния капак. (Когато аспираторът се поставя върху газов уред, това разстояние трябва да бъде най-малко 65 cm).

– трябва да се съблюдават реглементирания относно отвеждането на въздуха.

2.18 Инструкции за монтаж за абсорбатори с вградени метални елементи от клас II, следва да включват подробности, показващи местоположението и максимальната дължина за всеки винт или други скрепителни елементи, които влизат в уреда и освен това и за аксесоарите които се монтират, като контролен панел или арматура за тръбопроводи.

2.19 Когато се използват монтажните винтове или други скрепителни елементи, които преминават през металната структура на абсорбатора от II клас на изграждане, достъпът за монтиране на необходимите аксесоари и инструкциите трябва да посочват мястото за разполагане на тези винтове или крепежни елементи и да включват в съдържанието си следните предупреждения.

2.20 Предупреждение: Ако винтовете или скобите не са монтирани в съответствие с тези инструкции, може да има опасност от електрически удар.

3. Монтаж:

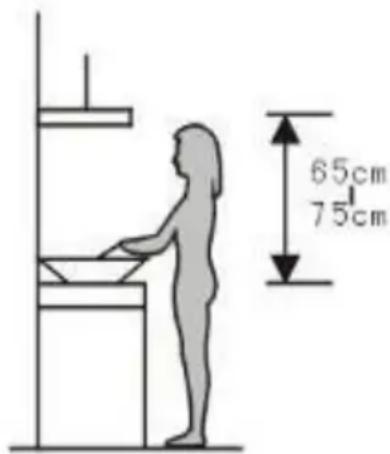

3.1 Определяне на адкватно място за монтаж:
За да получите най-добър ефект, абосрбаторът трябва да бъде монтиран на 65- 75 см от повърхността на готварската печка. (Вижте Фиг.1)

Фиг. 1

3.2 Свързване на абосрбатора с отвеждане на въздух или с филтруване:

Свързване на абсорбатора за засмукване на въздух (въздухът се отвежда в атмосферата) :

Завъртете лостчето в позиция за отвеждане (Фиг. 2А), инсталирайте възвратния клапан на избраната тръба за изход; другия изход се затваря с пластмасова капачка; премахнете филтъра с активен въглен, ако има такъв.

Свързване на абосрбатора с филтър (въздухът е филтруван и рециркулиран обратно в стаята):

Завъртете лостчето в позиция за филтруване (Фиг. 2Б), сложете капаците на изхода и въведете филтъра с активен въглен.

Фиг. 2

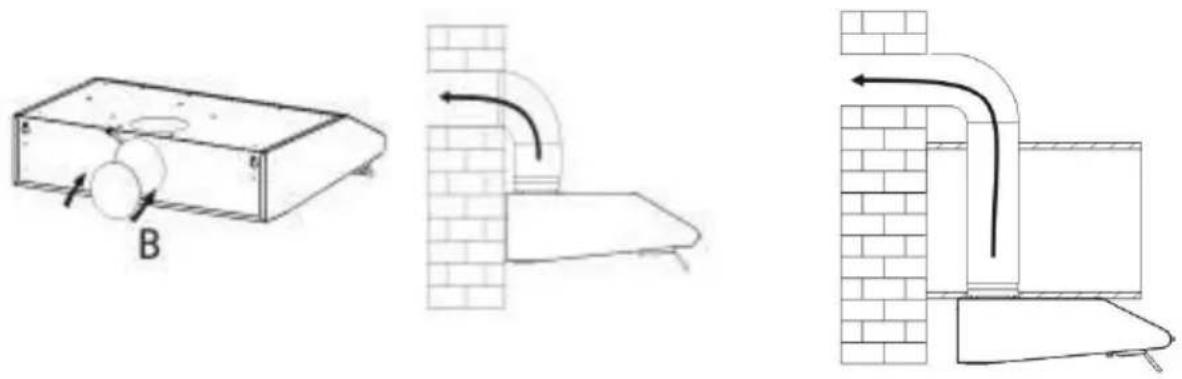

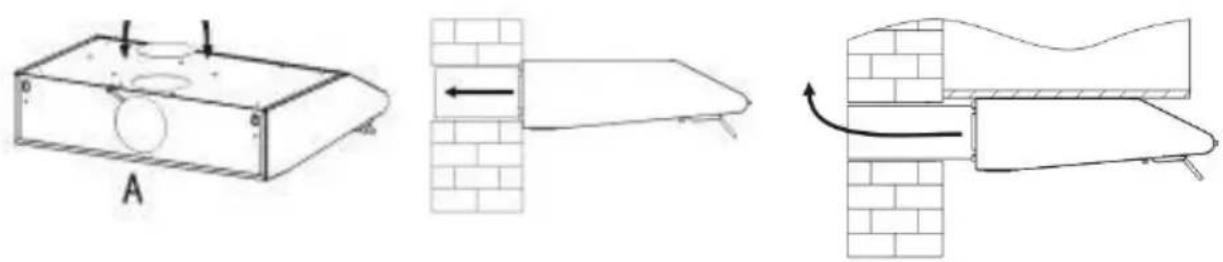

3.3 Хоризонтално/вертикално засмукване

Аспираторът е снабден с два въздушни изпускателя, един пластмасов капак, монтирани върху неизползваната дупка и един задържащ клапан, който се монтира на другия изход, в зависимост от избраната позиция за монтаж: със заден отвор Фиг. ЗА или с изпускателния отвод отгоре, фиг. ЗВ).

Фиг. 3

3.4 Стенен монтаж

1. За монтаж на абсорбатора на стената, направете 2 дупки от ∅8 мм в подходящо място, като се има предвид разстоянието между центъра на задните отвори на абсорбатора. (За подробни размери вижте детайлите по-долу Фиг. 4А)
2. Въведете дюбелите в отворите.
   3.Поставете двата винта ST4*30 в дюбелите и затегнете добре.
3. Поставете капака на затегнатите винтове.
4. След това затегнете капака към стената с другите два винта. (Фиг.4В)

Фиг. 4А
Фиг. 4В

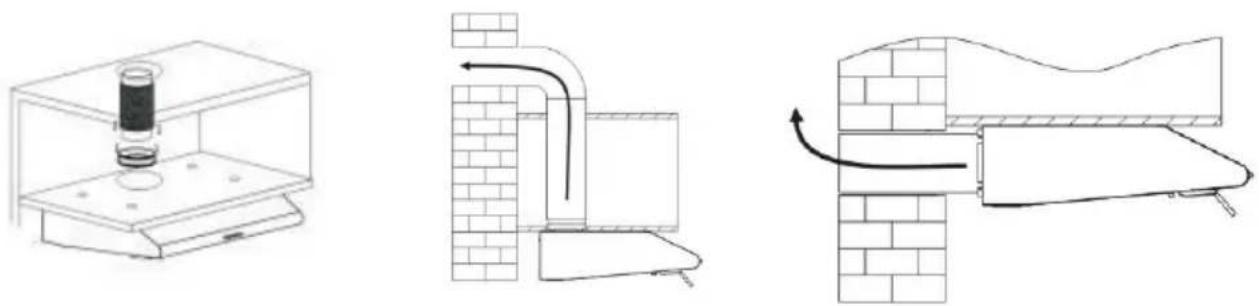

3.5 Монтаж под стената

1. Направете 4 дупки с диаметър 6 мм в долната част на стенния модул. (За точни размери вижте Фиг. 5А)

Фиг. 5А

1. Поставете спирателния вентил върху абосрбатора.

2. След това инсталирайте абсорбатора на дъното на шкафа, затегнете абсорбатора с М4 винтовете. (винтовете трябва да се използват с шайби и гайки).

3.6 Електрически връзки:

Свържете уреда към гнездо със защитен контакт.

1. Експлоатация:

Комутаторът се управлява като е посочено по-долу (вижте Фиг. 6):

- Натиснете бутона „„„„или „“ вигателя ще мине на Ниска, Средна и съответно Голяма скорост.

- Натиснете бутона „0“ и двигателя ще спре.

- Натиснете бутона „ 🚫️ да включите осветлението. Натиснете го отново за да изключите светлината.

5. Поддръжка:

Предупреждение:

Преди всяко техническо обслужване, изключете устройството и го оставете да се охлади.

- Почиствайте външната част на уреда с влажна кърпа и го избършете със суха кърпа. Не потапяйте уреда във вода, нито не позволявайте на водата да капе върху него.

- Почистване на филтрите:

1. Поставете филтъра във вода при 40-50 °С, добавете малко перилен препарат и изчакайте 2-3 минути. След това използвайте мека четка за почистване

и чрез правилно натискане внимавайте да не навредите на решетката.

1. Решетката може да се почиства в съдомиялна машина. Поставете решетката в съдомиялната машина и добавете малко перилен препарат, след това регулирайте температурата до 60°C.

2. Сложете решетката в първоначалната си позиция, след като е изсъхнала.

- Смяна на филтъра с активен въглен:

1. Свалете решетката с филтъра.
2. Извадете стария въглероден филтър и го заменете с един нов.
3. Поставете решетка с филтър в първоначалната си позиция.

Забележка: Сменете филтъра с активен въглен на всеки 3-4 месеца.

1. Свалете решетката.
2. Сменете изгорелата лампа с една нова.
3. Поставете решетка в първоначалната си позиция.

Информация за домакински кухненски абсорбатори

Модел Star-Light HA-260SS / HA-260WH	Символ	Стойност	Мерна единица
Годишна консумация на енергия (Annual Energy Consumption - AEC)	AECабсорбатор	101	kWh/a
Фактор на растеж във времето	f	1.8
Флуид-динамичната ефективност	FDEабсорбатор	5.9
Индекс на енергийна ефективност	EEIабсорбатор	101.3
Номинален дебит на въздуха, измерен в точката на максимальна ефективност	QBEP	191.1	m3/h
Налягане на въздуха, измерено в точката на максимальна ефективност	PBEP	168	Pa
Максимален въздушен поток	Qmax	347.4	m3/h
Електрическа мощност на входа, измерена при максималната точка на ефективността	WBEP	151	W
Номинална мощност на осветлението	WL	2.5	W
Средна осветителна стойност при осветяване на плочата за готвене	Ecp.	78	lux
Изразходване на енергия в режим на готовност	PS	-	W
Изразходване на енергия в режим откл.	PO	0	W
Ниво на звукова мощност	LWA	70	dB

съответствие с Наредбата на Комисията (EC) № 66/2014 и № 65/2014.

Забележка:

По-долу се показва как да се намали общото въздействие върху околната среда (напр. Използване на енергията) при процеса на готвене:

(1) Монтирайте абсорбатора на подходящо място, където вентилацията е ефективна.
(2) Почиствайте абсорбатора редовно, за да се предотврати блокирването на димоотвода.
(3) Не забравяйте да изключите светлината след приключване на готвенето.
(4) Изключете абсорбатора след приключване на готвенето.

Не разглобявайте уреда по начина, който не е посочен в настоящото ръководство за употреба. Устройството не трябва да се премахва от потребителя.

В края на живота си, устройството не трябва да се изхвърли заедно с битовите отпадъци. Потърсете при местните власти или търговеца на дребно съвет за рециклиране.
