| Tipo de Produto | Exaustor |
| Marca | Jocel |
| Modelo | JEACV60B |
| Largura | 60 cm |
| Profundidade | 50 cm |
| Altura (Mín - Máx) | 65 - 110 cm |
| Peso | 12 kg |
| Alimentação Elétrica | 230 V ~ 50 Hz |
| Potência do Motor | 150 W |
| Taxa Máxima de Extração | 300 m³/h |
| Nível de Ruído (Máx) | 58 dB |
| Número de Velocidades | 3 |
| Iluminação | 2 x 1.5 W LED |
| Tipo de Filtro | Filtro de Gordura em Alumínio |
| Tipo de Controle | Botões de Pressão |
| Diâmetro da Conduta | 150 mm |
| Tipo de Instalação | Montado na Parede / Com Duto ou Recirculação |
| Classe de Eficiência Energética | A |
| Garantia | 2 Anos |
| Tamanho Recomendado do Ambiente | Até 15 m² |
| Características | Filtro de Gordura Removível, Iluminação LED |
Perguntas frequentes - JEACV60B Jocel
Perguntas dos utilizadores sobre JEACV60B Jocel
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual JEACV60B - Jocel e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. JEACV60B da marca Jocel.
MANUAL DE UTILIZADOR JEACV60B Jocel
Por favor leia atentamente as Instruções deste Manual.
Leia cuidadosamente as seguintes informações importantes no que diz respeito à instalação, segurança e manutenção. Guarde este manual num local acessível para consultas futuras.
Este aparelho foi concebido com versão de exaustão (exaustão exterior) ou com versão de filtro (reciclagem do ar interior).
2. PRECAUÇÃO DE SEGURANÇA
Tenha cuidado quando o exaustor está em funcionamento ao mesmo tempo que uma lareira ou queimador que dependem do ambiente e são alimentados de outra energia que não a elétrica, uma vez que o exaustor retira o ar ambiente que a lareira ou queimador necessitam para combustão.
Proporcione uma ventilação adequada no ambiente para um funcionamento seguro do exaustor.
Respeite as regras locais que dizem respeito à evacuação de ar exterior.
3. AVISO
Em determinadas circunstâncias os aparelhos elétricos podem representar um perigo.
- Mantenha os aparelhos elétricos fora do alcance das crianças ou pessoas feridas. Não os deixe utilizar o aparelho sem vigilância.
- Este aparelho não pode ser utilizado por pessoas (incluindo crianças) com capacidade físicas, psíquicas ou sensoriais reduzidas ou sem experiência ou conhecimento sobre a utilização do aparelho ou instruções dadas pela pessoa responsável pela sua segurança.
- Não toque na lâmpada durante / depois da utilização.
- Não verifique o estado dos filtros enquanto o exaustor está em funcionamento.
- É proibida a utilização de chama alta por baixo do exaustor.
- Evite as chamas livres porque podem danificar os filtros e representam m perigo de incêndio.
- Verifique constantemente os alimentos que estão a fritar para evitar que sobreaqueçam e representem um risco de incêndio.
- O seu exaustor é só para utilização doméstica. Não é adequado para barbecues, churrasqueiras nem utilização comercial.
- Qualquer instalação tem que ser efetuada por um eletricista qualificado ou pessoa competente.
- O exaustor e o filtro devem ser limpos com regularidade para que funcione corretamente.
- Antes de limpar certifique-se que desligou o exaustor.
- Limpe o exaustor de acordo com o manual e instruções e reduz o risco de incêndio.
- Não faça lume para secar o exaustor.
- Se o exaustor avariar, por favor, contacte a Assistência Técnica para reparação.
- Se o cabo elétrico estiver danificado tem que ser substituído pelo fabricante ou pelo seu representante autorizado para evitar acidentes.
- Por favor, mantenha a divisão arejada quando o exaustor e esquentador a gás estiverem em funcionamento.
- Não faça a exaustão de gás do exaustor e do esquentador ou outros eletrodomésticos pela mesma conduta.
- Antes da instalação e utilização, leia todas as instruções e certifique-se que a tensão (V) e a frequência (Hz) indicadas no exaustor são exatamente iguais à da sua habitação.
- De maneira a retirar o melhor desempenho do seu exaustor, por favor leia o manual de instruções antes de instalar e utilizar e guarde-o num local seguro.
- Contacte as autoridades locais para informações sobre os sistemas de recolha disponíveis.
- Se os aparelhos elétricos forem colocados em lixeiras ou aterros, podem ser derramadas para os lençois de água substâncias perigosas e entrar na cadeia alimentar, prejudicando a sua saúde e bem-estar.
- As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
- Os regulamentos sobre a descarga de ar devem ser respeitados.
- CUIDADO: As partes acessíveis podem ficar quentes quando são utilizadas com aparelhos para cozinhar.
- Atenção! Tenha em atenção a folha de avisos sobre o funcionamento do aparelho quando o ar é retirado da divisão.
4. INSTRUÇÕES DE INSTALAÇÃO
Método A
1) O exaustor deve ser colocado a uma distância entre 65-75cm (26-30 polegadas) da superfície de cozinhar para um melhor resultado. Ver imagem 1.
2) Para instalar na parede faça 4 furos com ∅ 8mm num local adequado de acordo com a distância central na parte de trás do exaustor. Ver imagem 2.
3) Introduza a bucha nos buracos.
4) Introduza os parafusos nas buchas e aperte.
5) Coloque o exaustor nos parafusos.
6) Depois, utilize os acessórios que vão junto com o exaustor para apertar os parafusos nos buracos no interior do exaustor e depois, fixe os parafusos para apertar o exaustor na parede.
7) Coloque uma válvula de uma via para a saída de ar do exaustor.
Imagem 1
Método B. Ver imagem 3:
1) Faça 4 furos com ∅ 6mm na parte de baixo do armário suspenso.
2) Coloque uma válvula de uma via na saída de ar do exaustor. Depois, coloque o exaustor na parte de baixo do armário, aperte o exaustor com os 4 parafusos fornecidos.
3) Instale o painel ajustável na parte de baixo do exaustor para manter a folga entre a parte de trás do exaustor e o armário.
Aviso: Existem 2 métodos para ventilação, incluindo a ventilação horizontal e a ventilação vertical. Por favor, tenha em atenção ao método de instalação quando está a instalar.
Ventilação horizontal: ver imagem 4A. Por favor, utilize a tampa para tapar a saída na parte de cima. Desta forma a ventilação será feita por trás.
Ventilação vertical: ver imagem 4B. Por favor, utilize a tampa para tapar a saída na parte de trás. Desta forma, a ventilação será feita por cima.
- Ventilação do ar exterior: Rode o regulador para a posição exterior (imagem 5A), instale a saída, ligue o exaustor e o ar será ventilado da saída exterior.
- Ventilação do ar interior: Rode o regulador para a posição interior (imagem 5B), instale a tampa da saída, ligue o exaustor e o ar será ventilado da saída interior.

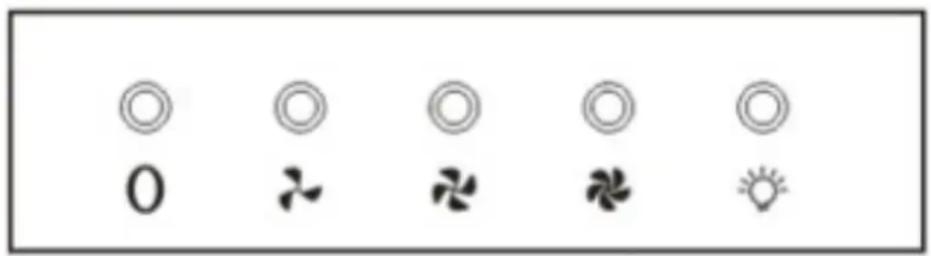

Como utilizar o painel de controlo (tecla de pressão mecânica). Ver imagem 6.
a. Pressione a tecla "PARAR", o motor pára.
b. Pressione a tecla "MÍNIMO", o motor funciona na velocidade mínima.
c. Pressione a tecla "MÉDIO", o motor funciona na velocidade média.
d. Pressione a tecla "MÁXIMO", o motor funciona na velocidade máxima.
e. Pressione a tecla “LUZ”, as duas luzes acendem-se. Pressione novamente esta tecla e as luzes desligam-se.
PARAR
MÍNIMO
MÉDIO
MÁXIMO
LUZ
Imagem 6
7. MANUTENÇÃO
7.1 Recomendamos que coloque o aparelho em funcionamento antes de cozinhar.
7.2 Recomendamos que deixe o aparelho em funcionamento durante 15 minutos depois de cozinhar para eliminar totalmente os odores e vapores de cozinhar.
7.3 O funcionamento correto do exaustor depende da regularidade das manutenções, em particular, do filtro de carvão ativo.
7.4 Os filtros anti-gordura capturam as partículas de gordura suspensas no ar e por isso, sujeitas a ficarem agarradas de acordo com a frequência de utilização do aparelho.
7.5 O exaustor tem que ser limpo regularmente tanto no interior como no exterior com água quente e detergente não corrosivo (PELO MENOS UMA VEZ POR MÊS), para proteger a estrutura contra a corrosão durante um longo período de tempo.
Atenção! Por favor, não utilize detergentes abrasivos nem álcool porque danificam a estrutura.
Atenção! Mantenha o motor e as outras peças sem água porque danifica o aparelho.
Atenção! Antes de limpar o aparelho certifique-se que o desliga na ficha
7.6 Mudança e limpeza dos filtros.

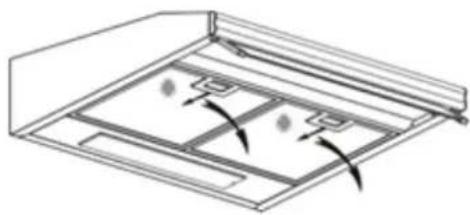

- Retire os filtros como indicado nas instruções na imagem 7;
- Pode limpar o filtro fazendo o seguinte:
-
Mergulhe-o durante cerca de 3 minutos em água quente (40-50 graus) com detergente adequado para soltar a gordura. Depois, escove-o todo gentilmente com uma escova suave. Por favor, não faça demasiada pressão para que não fique estragado.
-
Pode ser colocado dentro da máquina de lavar louça com detergente, colocando a temperatura em cerca de 60 graus.
-
Mergulhe-o durante cerca de 3 minutos em água quente (40-50 graus) com detergente adequado para soltar a gordura. Depois, escove-o todo gentilmente com uma escova suave. Por favor, não faça demasiada pressão para que não fique estragado.
- Pode ser colocado dentro da máquina de lavar louça com detergente, colocando a temperatura em cerca de 60 graus.
Nota: Por favor, não utilize detergentes abrasivos porque danificam o exaustor;
Nota: Certifique-se que o exaustor está desligado antes de limpar;

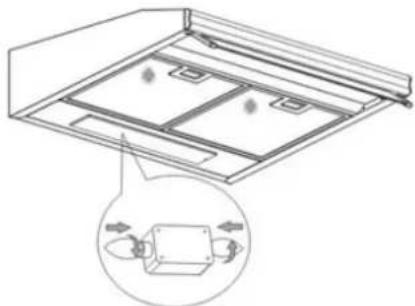

7.7 Mudança da lâmpada. Utilize só lâmpadas 40W E14 no máximo.
- Antes de mudar a lâmpada, certifique-se que o aparelho não está ligado (isto é, certifique-se que desligou todos os interruptores).
- Pressione a pega do filtro de alumínio para trás até ficar solta da cavidade frontal e retire pressionando para baixo (Ver imagem 7).
- Mude a lâmpada incandescente igual à mostrada na imagem 8.
- Volte a colocar o filtro de alumínio na posição original

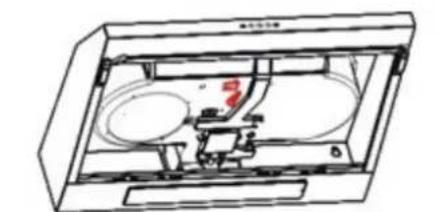

7.8 Instalação do filtro de carvão (não fornecido). Ver imagem 9.
O filtro de carvão ativado pode ser utilizado para retirar os odores. Normalmente, o filtro de carvão ativado deve ser trocado a cada 3 a seis meses de acordo com os hábitos de cozinhar. O filtro de carvão ativado não pode ser lavado nem reciclado. O processo de instalação do filtro de carvão ativado é o seguinte:
- Retire todos os filtros. Ver imagem 7
- Rode o filtro de carvão para a direita até ficar fixo.
- Faça o processo inverso para retirar o filtro de carvão.
Nota: Quando o filtro de carvão ativado estiver colocado, a potência de sucção ficará reduzida.
8. Resolução de Problemas
| Avaria | Solução |
| O exaustor não arranca | Verifique se o exaustor está ligado à eletricidade.Verifique se a velocidade da ventoinha está bem escolhida. |
| O exaustor não está a funcionar de modo eficaz. | A velocidade da ventoinha não está suficientemente elevada.O filtro de gordura está sujo.A cozinha não tem ventilação suficiente.Se o exaustor estiver em recirculação, verifique se os filtros de carvão estão na validade.Se o exaustor está no modo de extração verifique se a conduta e as saídas não estão bloqueadas. |
| O exaustor desligou durante o funcionamento. | O dispositivo de corte de segurança foi desativado.Desligue o fogão e espere que o aparelho reinicie.Se o seu exaustor foi colocado muito em baixo isto pode acontecer.Se acontecer frequentemente, então está avariado. |
ELIMINAÇÃO CORRECTA DESTE PRODUTO
Este símbolo indica que este produto não deve ser colocado no lixo doméstico comum, em toda a União Europeia. Para evitar possíveis danos no ambiente ou na saúde pública devido à colocação descontrolada, recicle de maneira responsável para promover a reutilização sustentável dos recursos naturais. Para eliminar o seu aparelho por favor, utilize os meios existentes de recolha ou contacte o local onde adquiriu o produto. Podem levar o produto para que este possa ser corretamente reciclado.
CONDIÇÕES GERAIS DE GARANTIA
- A Garantia só é válida mediante apresentação da factura de compra do produto.
- Esta GARANTIA limita-se exclusivamente à substituição de peças ineficazes por defeito de fabrico.
- A eliminação das várias avarias do âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme critério dos nossos serviços técnicos. As peças defeituosas são da nossa propriedade.
- Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou eléctricas, inundações, humidades, etc.
- Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240V.
- A Garantia não abrange indemnizações por danos pessoais ou materiais causados directa ou indirectamente, seja a que título for.
- Esta garantia cessa no momento em que se constate terem sido efectuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.
A GARANTIA CADUCA
- Com a modificação ou desaparecimento da chapa de identificação do aparelho.
- Excedido o prazo de 2 anos para a Linha Doméstica e 6 meses Linha Hotelaria, a Garantia caduca e a Assistência será efectuada debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.
ASSISTÊNCIA TÉCNICA
Para solicitar a assistência técnica, os nossos serviços estão disponíveis através dos seguintes contactos:
Rua dos 5 Caminhos, nº 516
4780-382 Argemil
Sto Tirso
Portugal
Tef:252910355
Fax:252910369
Email: import@jocel.pt
http://www.jocel.pt
DECLARAÇÃO DE CONFORMIDADE
Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo
Aparelho EXAUSTOR
Marca JOCEL
Modelo JEACV60B
Está em conformidade com as seguintes directivas europeias e normas de aplicação
Baixa Tensão
2006/95/CE
A11:2004+A2:2006+A12:2006+A13:
2008+A14:2010+A12:20011
EN 60335-1:2002+A1:2004+A11:2004+
EN 60335-2-31:2003+A1:2006+A2:2009
EN 62233:2008
Compatibilidade Electromagnética
2004/108/CE
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 55015:2006+A1:2007+A2:2009
EN 61547:2009
EN 61000-3-2:2006+A1:2009+A2:2009
EN61000-3-3:2008
Ecodesign
2009/125/CE
EN 61591:1997+A1:2006+A2:2011+A11:2014
EN 60714-1:2010
EN 60704-2-13:2011
EN 50564:2011
