MANUAL DE UTILIZADOR JCEID90-007575 Jocel

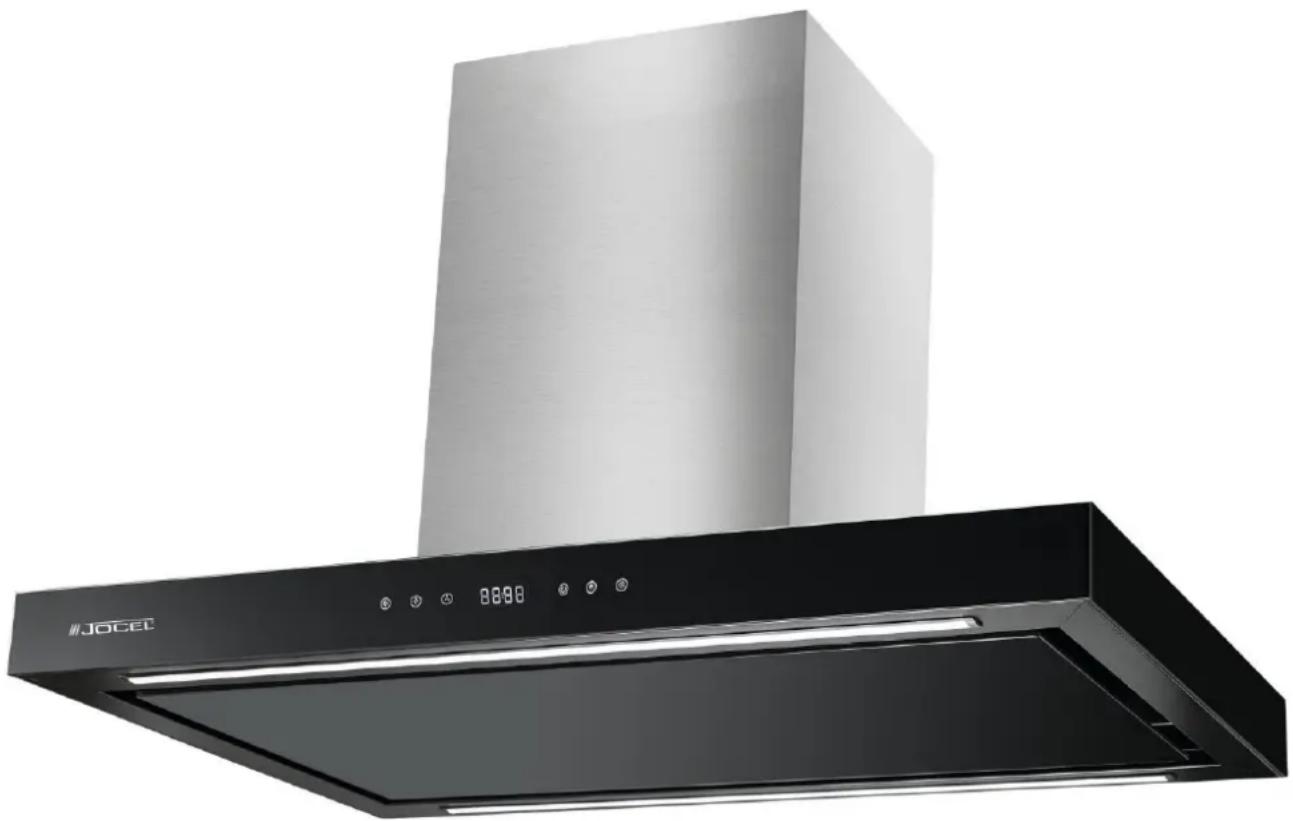

CHAMINÉ DE EXAUSTÃO DE ILHA CAMPANA DECORATIVA DE ISLA ISLAND COOKER HOOD
Por favor leia atentamente as Instruções deste Manual.
Agradecemos por ter escolhido o nosso produto, por favor, leia as seguintes informações importantes relacionadas com a segurança de instalação e manutenção. Mantenha este manual de instruções num local acessível para consulta futura.
ESPECIFICAÇÕES E PARÂMETROS TÉCNICOS DO PRODUTO
| Modelo | JCEID90-007575 |
| Tensão Nominal | 230 V |
| Frequência de tensão nominal | 50Hz |
| Potência da Luz | MÁX. 2x10 W |
| Alimentação do Motor | 230 W |
| Potência Total | 250 W |
| Motor | Um |
| Diâmetro do Adaptador de Saída | 150 mm |
| Dimensão [mm] | L 900 X P 606 X A 570~1050 |
RECOMENDAÇÕES E SUGESTÕES
INSTALAÇÃO
- O fabricante não será responsável por quaisquer danos resultantes de instalação incorreta ou inadequada.
- Por favor, leia este manual de instruções antes de instalar e utilizar este exaustor. Por favor, guarde este manual de instruções num lugar seguro para consulta futura.
- Apenas um técnico de assistência qualificado e experiente pode realizar os trabalhos de instalação e assistência.
- Verifique se a tensão da rede elétrica corresponde com a tensão indicada na placa de identificação que se encontra no interior da chaminé.
- Se a chaminé for utilizado juntamente com outros aparelhos não elétricos (por ex., aparelhos a gás), tem de ser garantido um grau de ventilação suficiente na divisão para evitar o refluxo do gás de escape. A cozinha tem de ter uma abertura diretamente para o ar livre para garantir a entrada de ar limpo.
- A distância mínima é 750 mm desde a chaminé até uma placa a gás, e é 650 mm até uma placa elétrica. Se as instruções de instalação para placas a gás especificarem uma distância maior, isto tem de ser tido em conta.
NOTA: são necessárias duas ou mais pessoas para instalar ou desinstalar este aparelho. Se isto não for feito, pode dar origem a ferimentos.
UTILIZAÇÃO
- A chaminé foi concebido apenas para uso doméstico para eliminar fumo e vapores da cozinha.
- Nunca use a chaminé para fins diferentes daqueles para que foi concebido.
- Nunca deixe chamas desprotegidas sob a chaminé quando este está a trabalhar.
-
Ajuste a intensidade da chama para que seja apenas do tamanho do fundo da panela; assegurando-se de que não envolve as partes laterais da panela.
-
As fritadeiras têm de ser continuamente vigiadas durante a utilização: óleo sobreaquecido pode incendiar-se.
- A chaminé não deve ser utilizado por crianças ou pessoas que não foram instruídas para a sua utilização correta.
MANUTENÇÃO
- A manutenção adequada da chaminé irá assegurar o desempenho adequado do aparelho.
- Desligue a chaminé do fornecimento de energia da rede elétrica antes de efetuar trabalho de manutenção.
- Limpe e/ou substitua os filtros de gorduras em alumínio e os filtros de carvão ativado após um período de tempo específico.
- Limpe a chaminé com um pano húmido e com um detergente líquido neutro.
- ELIMINAÇÃO: Não elimine este produto como lixo doméstico municipal não separado. É necessário fazer a recolha de tal lixo separadamente para tratamento especial.
AVISO!!
Em determinadas circunstâncias os aparelhos elétricos podem ser um perigo elétrico.
- Não verifique o estado dos filtros enquanto a chaminé está a trabalhar
- Não toque nas lâmpadas depois da utilização do aparelho
- Não desligue o aparelho com as mãos molhadas.
- Para reduzir o perigo de incêndio ou choque elétrico, NÃO use este aparelho com qualquer estado sólido.
- Evite chamas livres, uma vez que podem danificar os filtros se estes forem atingidos pelo fogo.
- Quando estiver a fazer fritos verifique constantemente para evitar que o óleo sobreaquecido possa causar um incêndio.
- Desligue da tomada elétrica antes de efetuar manutenção ou assistência.
- As crianças não reconhecem os perigos dos aparelhos elétricos. Por isso, o aparelho apenas deve ser utilizado por adultos e deve ser mantido fora do alcance das crianças a menos que estas sejam supervisionadas por um adulto.
- PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉTRICO OU FERIMENTOS, CUMPRA O SEGUINTE:
a) trabalho de instalação e a ligação elétrica tem de ser feita por pessoas qualificadas em conformidade com todos os códigos e normas aplicáveis, incluindo uma construção à prova de incêndio.
b) É necessário ar suficiente para combustão adequada e escape de gases através de equipamento de queima de combustível (chaminé) para evitar ignição explosiva (backdraft).
c) Quando fizer cortes ou furos na parede ou no teto, não danifique a instalação elétrica e outras instalações ocultas.
d) Os exautores com tubo têm de ventilar sempre para o exterior.
- Não use este produto no exterior.
- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que tenham recebido supervisão e instruções relacionadas com a utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.
- Deve existir ventilação adequada na divisão em que a chaminé é utilizado ao mesmo tempo que aparelhos a gás ou outros combustíveis.
- Existe um perigo de incêndio se a limpeza não for efetuada de acordo com as instruções.
- O ar de escape não pode ser descarregado numa chaminé que seja utilizada para vapores/fumo de escape de aparelhos a gás ou outros combustíveis.

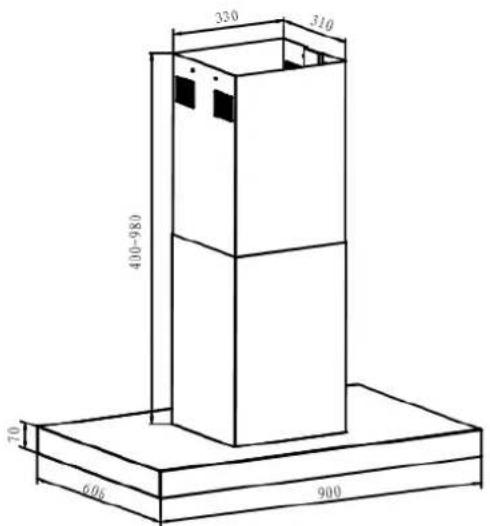

DIMENSÕES
INSTALAÇÃO E UTILIZAÇÃO
Funcionamento e controlos

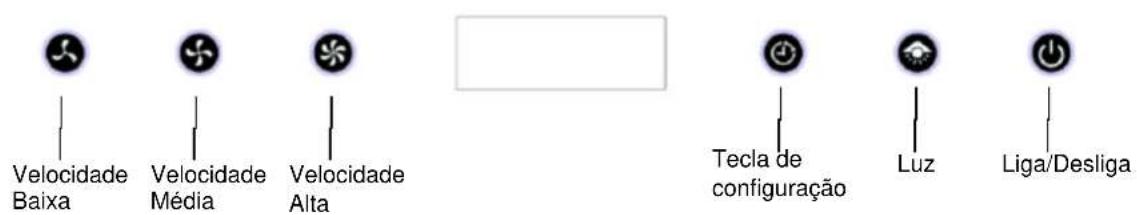

a. Modelo de Controlo Tátil
- Após ligar á corrente elétrica ouvirá um "beep", todos os indicadores luminosos ficaram acesos durante um segundo e no visor aparecerá: 12:00 (12 horas, 00 minutos).
Pressione a tecla 🌐 liga/desliga, a luz indicadora ficará azul e entrará em modelo de espera. Pressione novamente para entrar no modo de desligado.
-
No modo de espera, pressione a Tecla e mantenha pressionada durante 3 segundos, A Tecla configuração velocidade baixa e velocidade alta acender-se-ão, 12 (horas) começará a piscar. Pressione a Tecla configuração novamente, 00(minutos) começará a piscar. Pode agora utilizar as teclas de velocidade baixa e alta para ajustar o relógio. Depois de 10 segundos a piscar, voltará ao modo de relógio e a luz apagar-se-á.
-
Quando o aparelho estiver ligado com a ventoinha a funcionar, pressione tecia de configuração durante 3 segundos. Entre em modo de contagem decrescente de 15 minutos, no visor aparecerá 15:00 (15 minutos, 00 segundos) contagem decrescente ao minuto. Após 15 minutos, volta ao modo de espera, o indicador de energia fica azul, qualquer outro indicador luminoso está desligado. Pode também ajustar o temporizador de 1 a 60 minutos, pressione a tecla de configuração e mantenha por 3 segundos, utilize as teclas de baixa velocidade, alta velocidade para ajustar o tempo desejado (pode ser 1-60 minutos). Após 10 segundos de intermitência, a contagem regressiva é iniciada. Após o término da contagem regressiva, o ventilador é desligado e entra no modo de espera.
-
Pressione a tecla de velocidade baixa o indicador acende com luz azul. A chaminé está a trabalhar em baixa velocidade, no visor aparecerá "F1". Pressione uma segunda vez, o indicador está apagado, o visor exibe o relógio.
- Pressione a tecla de velocidade média, o indicador acende com luz azul. A chaminé está a trabalhar em velocidade média, no visor aparecerá "F2". Pressione uma segunda vez, o indicador está apagado, o visor exibe o relógio.
- Pressione a tecla de velocidade alta, o indicador acende com luz azul. A chaminé está a trabalhar em velocidade alta, no visor aparecerá "F3". Pressione uma segunda vez, o indicador está apagado, o visor exibe o relógio.
- Pressione a tecla da luz, para ligar a lâmpada. Pressione novamente para desligar.
Filtros de Gorduras
Os filtros de gorduras devem ser limpos com frequência. Use uma solução de detergente com água morna. Os filtros de gorduras podem ser lavados.
Consulte a secção "INSTALAR OS FILTROS" para as instruções de instalação e remoção.

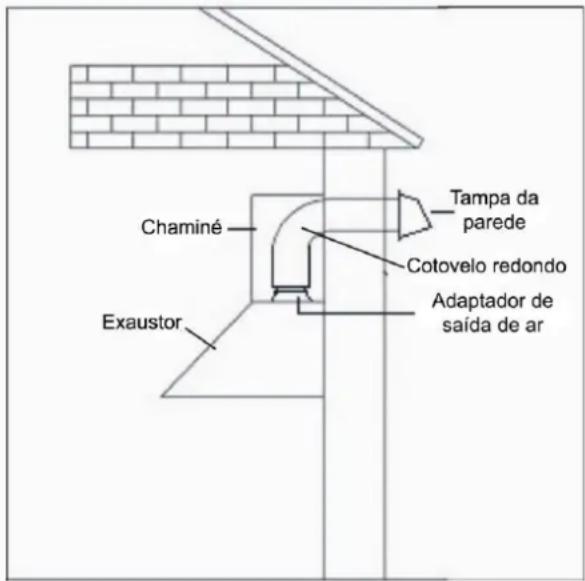

Instalar o tubo
(APENAS PARA EXAUSTORES COM TUBO)
Atenção: para reduzir o perigo de incêndio, deve ser utilizado um tubo de metal.
- Decida onde o tubo vai passar entre a chaminé e o exterior.
- Um tubo curto e a direito irá permitir que a chaminé funcione de forma mais eficiente.
- Tubos compridos, cotovelos, e transições irão reduzir o desempenho da chaminé. Utilize-os o menos possível. Podem ser necessários tubos maiores para melhor desempenho com passagens de tubo mais compridas.
- O ar não pode ser descarregado para uma chaminé que está a ser utilizada para o escape de vapores/fumo de aparelhos a gás ou outros combustíveis. A regulamentação relacionada com a descarga de ar tem de ser cumprida.
- Instale uma tampa de parede. Ligue o tubo de metal redondo à tampa e trabalhe por trás na direção da
localização da chaminé. Use uma fita para tubos para selar as juntas entre as secções do tubo.
Instalação elétrica
A instalação elétrica tem de ser feita por uma pessoa qualificada em conformidade com todos os códigos e normas aplicáveis. Este exaustor tem de ser corretamente ligado à terra. Desligue a alimentação na entrada para assistência antes de fazer a ligação elétrica.
Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante ou pelo seu representante de assistência ou por uma pessoa com qualificações semelhantes para evitar um perigo.
Instalar a chaminé
Nota 1: nas chaminés em aço inoxidável, remova a película de proteção plástica com muito cuidado de todas as superfícies exteriores da chaminé e da chaminé antes da instalação final.
Nota 2: são necessárias pelo menos duas pessoas para montar o produto.
Instalar a chaminé
A distância mínima da chaminé por cima do fogão não pode ser inferior a 650 mm.
Um máximo de 750 mm acima do fogão é fortemente recomendado para captar melhor as impurezas dos cozinhados.
Uma distância superior a 750 mm acima do fogão fica ao critério do instalador e do utilizador - tendo em conta a altura até ao teto e o comprimento da chaminé permitidos.

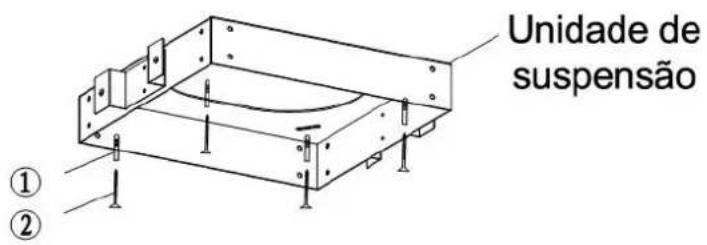

- As unidades de suspensão devem ser fixas ao teto por ST5*45 (4 conjuntos, incluindo parafusos e buchas de plástico), tem de haver uma tomada no alcance do suspensor.

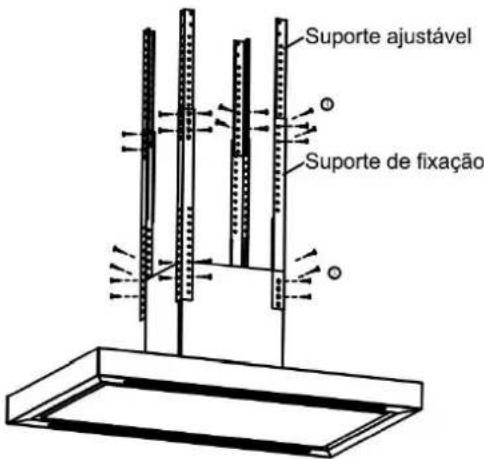

- Monte o suporte de ajuste e o suporte de fixação com 16 parafusos M4*10, pode ajustar o comprimento neste passo, depois fixe-os nos quatro cantos do corpo da chaminé com 16 parafusos M4*10 como mostrado abaixo:
| No. | Especificação | Imagem | Quantidade |
| 1 | 10*42 | 4 | |
| 2 | ST5*45 | 8 | |
| 3 | M4*10 | 54 | |
| 4 | ST3*8 | 2 |

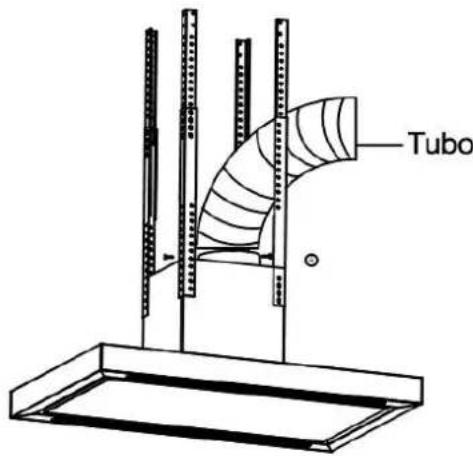

- Monte o tubo de ar com 2 parafusos ST3.2*8

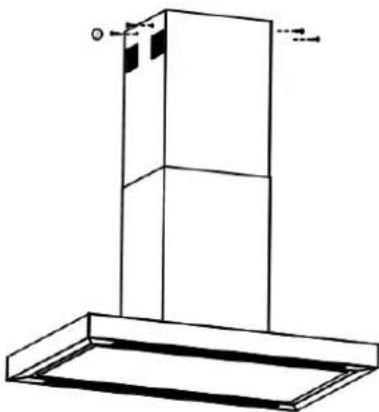

- Remova a película que cobre a chaminé, coloque a segunda chaminé na primeira chaminé e monte-as no corpo da chaminé.

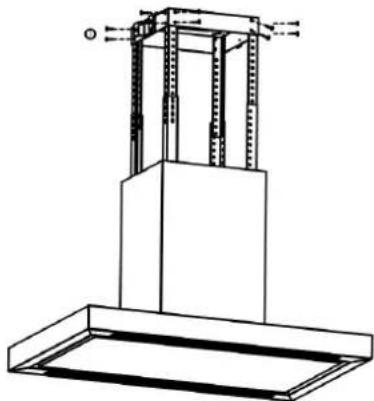

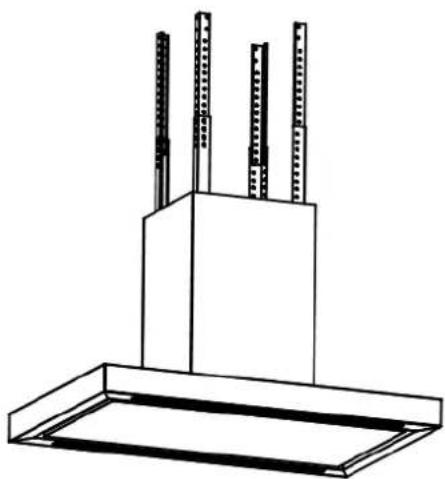

- A seguir, fixe o suporte de ajuste ao suspensor para suspender a unidade com 16 parafusos M4*10, a tomada de ligação e o tubo de ar extensível.
- Puxe a segunda chaminé para fora e fixe-a na unidade de suspensão.

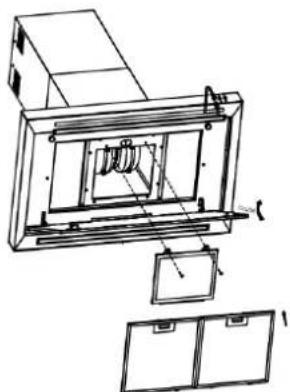

- Abra a parte de baixo da chaminé puxando-a para aceder aos filtros de gorduras.
- Para remover os filtros de gorduras, pressione a patilha do trinco de metal incline o filtro baixo e remova-o os filtros.
- Para voltar a instalar o filtro de gorduras, alinhe as patilhas do filtro de trás com as ranhuras da chaminé. Pressione a patilha do trinco de metal, empurre o filtro para a sua posição e liberte a patilha. Assegure-se de que o filtro está bem encaixado depois da montagem.
- Se optar por utilizar o filtro de carvão (opcional), encaixe-o nas ranhuras e aparafuse-o á chaminé utilizando dois parafusos.
- Instale o filtro de gorduras depois do filtro de carvão estar instalado.

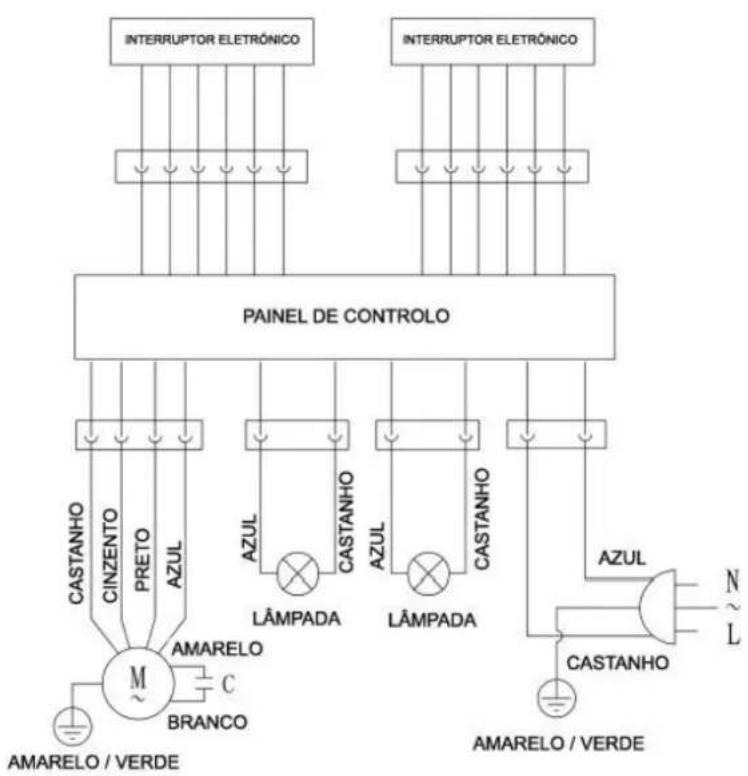

CONDIÇÕES GERAIS DE GARANTIA
- A Garantia só é válida mediante apresentação da factura de compra do produto.
- Esta GARANTIA limita-se exclusivamente à substituição de peças ineficazes por defeito de fabrico.
- A eliminação das várias avarias do âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme critério dos nossos serviços técnicos. As peças defeituosas são da nossa propriedade.
- Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou eléctricas, inundações, humidades, etc.
- Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240V.
- A Garantia não abrange indemnizações por danos pessoais ou materiais causados directa ou indirectamente, seja a que título for.
- Esta garantia cessa no momento em que se constate terem sido efectuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.
A GARANTIA CADUCA
- Caso o aparelho não tenha sido instalado por um Técnico Credenciado
- Excedido o prazo de 2 anos para a Linha Doméstica e 6 meses Linha Hotelaria, a Garantia caduca e a Assistência serão efetuadas debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.
- Com a modificação ou desaparecimento da chapa de identificação do aparelho
ASSISTÊNCIA TÉCNICA
Para solicitar a assistência técnica, os nossos serviços estão disponíveis através dos seguintes contactos:
DECLARAÇÃO DE CONFORMIDADE
CE
Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo
Aparelho CHAMINÉ DE EXAUSTÃO DE ILHA
Marca JOCEL
Modelo JCEID90-007575
Está em conformidade com as seguintes directivas europeias e normas de aplicação
Baixa Tensão
2014/35/EU
EN 60335-1:2012+A11:2014+A13:2017
EN 60335-2-31:2014
EN 62233:2008
Compatibilidade Electromagnética
2014/30/EU
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
