JEACV60B - Campana extractora Jocel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Jocel
Modelo	JEACV60B
Ancho	60 cm
Fondo	50 cm
Altura (Mín - Máx)	65 - 110 cm
Peso	12 kg
Alimentación eléctrica	230 V ~ 50 Hz
Potencia del motor	150 W
Caudal máximo de extracción	300 m³/h
Nivel de ruido (Máx)	58 dB
Número de velocidades	3
Iluminación	2 x 1,5 W LED
Tipo de filtro	Filtro de grasa de aluminio
Tipo de control	Botones pulsadores
Diámetro de conducto	150 mm
Tipo de instalación	Montaje en pared / Con conducto o recirculación
Clase energética	A
Garantía	2 Años
Tamaño recomendado de habitación	Hasta 15 m²
Características	Filtro de grasa extraíble, Iluminación LED

Preguntas frecuentes - JEACV60B Jocel

¿Cómo instalo la campana extractora JEACV60B?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que la campana esté montada al menos a 65 cm sobre la superficie de cocción para placas eléctricas y 75 cm para placas de gas. Conecte el conducto a una salida externa o use el kit de recirculación (se vende por separado).

¿Cada cuánto debo limpiar el filtro de grasa?

El filtro de grasa de aluminio debe limpiarse cada mes en condiciones normales de uso. Retire el filtro y lávelo con agua jabonosa tibia o en un lavavajillas a baja temperatura. Séquelo completamente antes de volver a colocarlo.

¿Cómo reemplazo el filtro de carbón para el modo de recirculación?

El filtro de carbón (si se usa) debe reemplazarse cada 3 a 6 meses según el uso. Retire el filtro de grasa, luego el filtro de carbón, e instale uno nuevo (modelo: Jocel CF60).

¿Por qué mi campana extractora hace ruido?

El ruido puede deberse a un filtro obstruido, conductos sueltos u objetos que bloqueen el ventilador. Verifique y limpie los filtros, apriete las conexiones y asegúrese de que la campana esté montada de forma segura.

¿Cómo cambio las luces LED?

Las luces LED están integradas y solo deben ser reemplazadas por un técnico calificado. Comuníquese con el servicio de Jocel para obtener asistencia.

¿Cuál es la tasa máxima de extracción?

La tasa máxima de extracción es de 300 m³/h, adecuada para cocinas de tamaño mediano.

¿Puedo usar la campana sin conducto?

Sí, puede usarla en modo de recirculación instalando un filtro de carbón. El aire se filtrará y recirculará de vuelta a la cocina.

¿Qué tipo de filtro usa la campana?

Usa un filtro de grasa de aluminio lavable. Para recirculación, se requiere un filtro de carbón opcional.

¿Cómo restablezco la alarma del filtro?

Después de limpiar el filtro, mantenga presionado el botón de velocidad durante 3 segundos hasta que el indicador se apague.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto, como filtros, bombillas y placas de control, están disponibles en distribuidores autorizados de Jocel o en línea. Utilice el número de modelo JEACV60B como referencia.

MANUAL DE USUARIO JEACV60B Jocel

Lea con atención este Manual de Instrucciones.

Lea detenidamente la siguiente información importante acerca de la instalación, las medidas de seguridad y el mantenimiento del equipo. Guarde este manual en un lugar accesible para futuras consultas.

Este aparato ha sido diseñado para funcionar como campana extractora en modo de escape de humos (escape exterior) o en modo de filtro (reciclaje interno del aire).

2. MEDIDAS DE SEGURIDAD

Tenga cuidado cuando la campana esté encendida al mismo tiempo que una chimenea abierta o un quemador que dependan del entorno y estén alimentados por una fuente no eléctrica, ya que la campana extractora absorbe el aire ambiental, necesario para la combustión del quemador o la chimenea.

Para un funcionamiento seguro de la campana extractora, asegúrese de que la ventilación del espacio es adecuada.

Respete la normativa vigente sobre evacuación de aire al exterior.

3. ADVERTENCIA

En determinadas circunstancias, los aparatos eléctricos pueden suponer un peligro.

• Mantenga los aparatos eléctricos lejos del alcance de los niños y de personas con discapacidad. No permita que usen los aparatos sin la debida supervisión.
• Este aparato no ha sido diseñado para ser utilizado por personas (niños incluidos) que presenten alguna discapacidad física, sensorial o mental, o que no cuenten con la debida experiencia y conocimientos, a menos que sea bajo supervisión o que hayan recibido instrucciones de uso por parte de una persona responsable de su seguridad.

- No toque las bombillas cuando la campana esté en funcionamiento ni inmediatamente después.

- No compruebe el estado de los filtros mientras la campana esté funcionando.

- Se prohíbe flambear comida bajo la campana extractora.

- Evite que se produzcan llamas abiertas, ya que estas dañan los filtros y suponen un riesgo de incendio.

- No deje de vigilar la comida cuando esté friendo, ya que un sobrecalentamiento del aceite podría entrañar peligro de incendio.

- La campana extractora está diseñada únicamente para uso doméstico y no es apta para barbacoas, asadores u otros usos comerciales.

- La instalación debe realizarla un electricista cualificado o una persona debidamente capacitada.

- Debe limpiar regularmente la campana extractora y la maya del filtro para que se mantengan en buenas condiciones de funcionamiento.

- Antes de limpiarla, asegúrese siempre de que la campana extractora está apagada.

- Limpie la campana extractora siguiendo las indicaciones del manual de instrucciones, a fin de eliminar el riesgo de incendio.

- No use fuego para secar la campana extractora.

- Si detecta algún fallo en la campana extractora, llame al Servicio Técnico para las tareas de mantenimiento.

- Si el cable de alimentación está dañado, este deberá ser sustituido por el fabricante o por un técnico especializado, a fin de evitar situaciones de peligro.

- Mantenga la habitación bien ventilada cuando la campana extractora y la cocina de gas estén encendidas.

- No utilice el mismo tubo de escape para los gases de la campana extractora y de la cocina de gas o de otros electrodomésticos.

• Antes de la instalación y la utilización del aparato, lea todas las instrucciones y asegúrese de que la tensión de la red (V) y la frecuencia (Hz) que se indican en la campana extractora corresponden con la tensión de la red (V) y la frecuencia (Hz) de su casa.
• Para sacar el máximo partido a la campana extractora, lea el manual de instrucciones antes de su instalación y uso, y guárdelo en un lugar seguro.
• Póngase en contacto con las autoridades locales para obtener información relativa a los sistemas de recogida disponibles.
• Si los aparatos eléctricos se desechan en basureros o vertederos, pueden filtrarse sustancias peligrosas a las aguas subterráneas e introducirse en la cadena alimentaria, perjudicando así su salud y bienestar.
• Vigile a los niños para asegurarse de que no juegan con este aparato.
• Respete las normas relativas a las salidas de aire.
• PRECAUCIÓN: ciertas partes expuestas pueden calentarse con el uso de utensilios de cocina.
• ¡Atención! Respete la advertencia incluida en el manual de instrucciones sobre la utilización del aparato cuando se extraiga aire de la habitación.

4. INSTRUCCIONES DE INSTALACIÓN

Modo A

1. Para obtener los mejores resultados, la campana extractora debe colocarse a una distancia de 65-75 cm con respecto a la superficie de cocción. (Ver imagen 1)

2. Para fijarla a la pared, haga cuatro orificios de 8 mm de diámetro con un taladro en el lugar adecuado, tomando como referencia la distancia central del orificio situado en la parte trasera de la campana extractora. (Ver imagen 2)

3. Introduzca los tacos en los orificios.

4. Introduzca los tornillos en los tacos y apriete.

5. Coloque la campana extractora a la altura de los tornillos previamente fijados.

Imagen 1

1. A continuación, utilice los accesorios que se adjuntan para introducir los tornillos en los dos orificios situados en el interior de de la campana y apriete los tornillos para fijar bien la campana a la pared.

2. Coloque la válvula unidireccional en el conducto de salida de aire de la campana

Imagen 1

Modo B (Ver imagen 3)

1. Realice cuatro orificios de 6 mm de diámetro con un taladro en la parte inferior del armario de pared.
2. Coloque la válvula unidireccional en el conducto de salida de aire de la campana extractora y, a continuación, fije la campana a la parte inferior del armario utilizando los cuatro tornillos que se adjuntan.
3. Coloque la tabla de ajuste en la parte posterior de la campana para rellenar el hueco sobrante.

Imagem 3

Aviso: existen dos formas de ventilación: la “ventilación horizontal” y la “ventilación vertical”. Compruebe la forma de ventilación de la campana en el momento de la instalación.

Ventilación horizontal: (Ver imagen 4) Utilice la tapa para cerrar el conducto de salida de la parte superior, de modo que el aire pueda salir por la parte trasera.

Ventilación vertical: (Ver imagen 4B) Utilice la tapa para cerrar el conducto de salida de la parte trasera, de modo que el aire pueda salir por la parte superior.

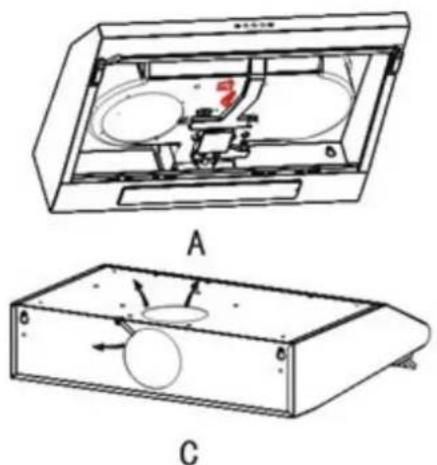

5. CONFIGURACIÓN DEL MODO DE VENTILACIÓN

• Ventilación con aire exterior: Ponga el ajustador en la posición de exterior (imagen 5A), coloque el conducto de salida y encienda la campana extractora. La ventilación se realizará a través del conducto de salida exterior.
• Ventilación con aire interior: Ponga el ajustador en la posición de interior (imagen 5B), coloque la tapa del conducto de salida y encienda la campana extractora. La ventilación ser realizará a través del conducto de salida interior.

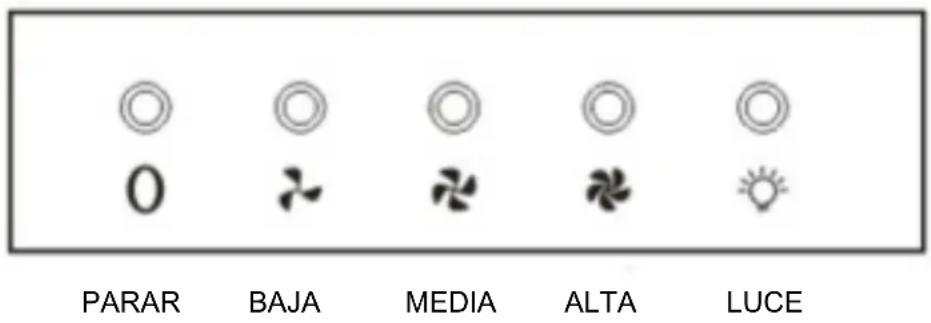

Modo de utilización del panel de control (ver imagen 6):

f. Pulse el botón "PARAR" y el motor se parará.

g. Pulse el botón "BAJA" y el motor funcionará a velocidad baja.

h. Pulse el botón "MEDIA" y el motor funcionará a velocidad media.

i. Pulse el botón "ALTA" y el motor funcionará a velocidad alta.

j. Pulse el botón "LUCE" y se encenderán las dos luces. Vuelva a pulsar el botón y las luces se apagarán.

7.1 Se recomienda encender el aparato antes de empezar a cocinar.
7.2 Se recomienda dejar el aparato encendido durante quince minutos tras haber terminado de cocinar, para eliminar totalmente los vapores y olores de la cocina.
7.3 Que la campana extractora funcione correctamente depende de la regularidad con que se realicen las tareas de mantenimiento, en particular las del filtro de carbón activo.
7.4 Los filtros antigrasa absorben las partículas de grasa que están suspendidas en el aire, por lo que es posible que se obstruyan en función de la frecuencia de uso del aparato.
7.5 Tanto la parte exterior como la interior de la campana deben limpiarse de forma regular con agua caliente y un limpiador no corrosivo (AL MENOS UNA VEZ AL MES), a fin de evitar la corrosión de la carcasa durante el mayor tiempo posible.

¡Atención! No use limpiadores abrasivos ni alcohol, ya que estos dañarían la carcasa.

¡Atención! Evite que el motor y las piezas entren en contacto con el agua, ya que la campana podría estropearse.

¡Atención! Recuerde que debe desconectar la alimentación de la red antes de limpiar el aparato.

7.6 Sustitución y limpieza de los filtros.

• Retire los filtros como se indica en la imagen 7.

• Puede limpiar los filtros de la siguiente manera:

• Póngalos a remojo en agua caliente (40-50 grados) con un limpiador desengrasante durante unos tres minutos. A continuación, frótelos cuidadosamente con un cepillo suave. No haga demasiada presión, ya que podría dañarlos.

• Puede lavarlos en el lavavajillas con detergente a una temperatura de 60 grados.

Nota: No use un limpiador abrasivo, ya que dañaría la campana.

Nota: Asegúrese de que la campana está apagada antes de limpiarla.

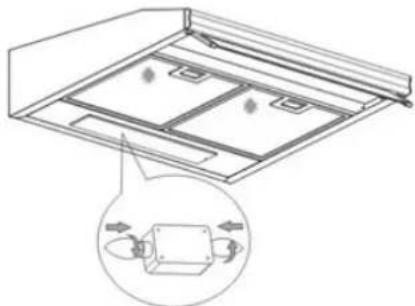

7.7 Sustitución de la lámpara. (Ver imagen 8)

1. Antes de cambiar las lámparas, asegúrese de que el aparato esté desenchufado.
2. Empuje el asa del filtro de aluminio hacia la parte trasera de la campana, hasta que el filtro se suelte de la carcasa frontal. Retírelo presionando hacia abajo.
3. Sustituya la lámpara incandescente por una lámpara E14 de tipo vela de 40 W como máximo. -Vuelva a poner el filtro en su posición original.

7.8 Instalación del filtro de carbón (no suministrado). (Ver imagen 9).

Puede utilizar un filtro de carbón activo para absorber olores. Normalmente, el filtro de carbón activo debe cambiarse cada tres o seis meses según sus hábitos de cocina. Los filtros de carbón activo no se pueden lavar o reciclar. El procedimiento de instalación del filtro de carbón activo es el siguiente:

1. Retire los filtros usados. (Ver imagen 7)
2. Gire el filtro de carbón en el sentido de las agujas del reloj hasta que quede bien fijado.
3. Realice la operación contraria para extraer el filtro de carbón activo usado.

Nota: Con el filtro de carbón activo colocado, la potencia de absorción disminuirá.

1. RESOLUCIÓN DE PROBLEMAS

Síntoma	Solución
La campana extractora no se enciende.	Compruebe que la campana está conectada a la red eléctrica.Compruebe que el control de velocidad del ventilador está bien configurado.
La campana extractora no funciona de forma eficaz.	El ventilador está configurado a una velocidad demasiado baja.El filtro de grasa está sucio.La cocina no está bien ventilada.Si la campana está configurada en modo de recirculación, compruebe que los filtros de carbón no hayan caducado.Si la campana está configurada en modo de extracción, compruebe que los tubos y conductos de salida no estén obstruidos.
La campana extractora se ha apagado inesperadamente.	Se ha accionado el dispositivo de desconexión de seguridad.Apague la cocina y espere hasta que el dispositivo vuelva a configurarse.Esto podría suceder si ha instalado la campana de extracción a una altura demasiado baja.Si se produce este problema de forma frecuente, el aparato podría estropearse.

DESECHAR ADECUADAMENTE ESTE PRODUCTO

Este símbolo indica que en el territorio de la UE este producto no debe desecharse junto a los residuos domésticos. Con el fin d evitar posibles daños al medio ambiente o a la salud humana debidos a la eliminación incontrolada de residuos, recicle este aparato de manera responsable a fin de promover la reutilización sostenible de los recursos materiales. Si desea desechar un electrodoméstico usado, utilice los sistemas de devolución y recogida disponibles o póngase en contacto con su vendedor, que recogerá el producto para un reciclaje respetuoso con el medic ambiente.

CONDICIONES DE GARANTIA

1. La garantía es válida sólo a la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA:

1. Con la modificación o desaparecimiento de la placa de identificación del aparato.
2. Superado el período de 2 años para la línea doméstica e 6 meses para la hostelaria, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.

ASISTENCIA TÉCNICA:

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de lo siguiente contacto:

Telef. 902 099 504

http://www.jocel.es

DECLARACIÓN DE CONFORMIDAD

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato CAMPANA EXTRACTORA

Marca JOCEL

Modelo JEACV60B

Cumple con las siguientes directivas europeas y normas de aplicación

Baja Voltaje

2006/95/CE

A11:2004+A2:2006+A12:2006+A13:

2008+A14:2010+A12:20011

EN 60335-1:2002+A1:2004+A11:2004+

EN 60335-2-31:2003+A1:2006+A2:2009

EN 62233:2008

Compatibilidad Electromagnética

2004/108/CE

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 55015:2006+A1:2007+A2:2009

EN 61547:2009

EN 61000-3-2:2006+A1:2009+A2:2009

EN61000-3-3:2008

Ecodesign

2009/125/CE

EN 61591:1997+A1:2006+A2:2011+A11:2014

EN 60714-1:2010

EN 60704-2-13:2011

EN 50564:2011

1. CENERAL
