JEGA007957 - Campana extractora Jocel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora (Campana de cocina)
Marca	Jocel
Modelo	JEGA007957
Ancho	600 mm
Fondo	530 mm
Alto	281 mm
Diámetro del conducto	150 mm
Altura de instalación sobre la superficie de cocción	65-75 cm
Alimentación eléctrica	AC 220-240V, 50Hz
Velocidades del motor	2 (Alta y Baja)
Tipo de control	Interruptor basculante
Iluminación	Interruptor de lámpara encendido/apagado
Filtro de grasa	Malla metálica, lavable
Filtro de carbón	Opcional, reemplazar cada 2-3 meses
Tipo de extracción	Con conducto (recirculación posible con filtro de carbón)
Tipo de instalación	Debajo del gabinete
Material	Acero inoxidable (presunto)
Uso adecuado	Solo para uso doméstico; no comercial
Características de seguridad	Toma de tierra requerida, advertencia de peligro de descarga
Garantía	Garantía limitada (ver manual)
Cumplimiento	CE, 2014/35/UE, 2014/30/UE
Eliminación	Reciclaje RAEE (2012/19/UE)

Preguntas frecuentes - JEGA007957 Jocel

¿Cuál es la altura de instalación recomendada para la campana extractora?

La distancia recomendada entre la superficie de cocción y la campana es de 65-75 cm para un mejor rendimiento.

¿Cómo limpio el filtro de grasa metálico?

Remoje el filtro en agua a 40-50°C con detergente durante 2-3 minutos, luego cepille suavemente. Alternativamente, lave en un lavavajillas a 60°C. No use limpiadores corrosivos.

¿Cada cuánto debo reemplazar el filtro de carbón?

En condiciones normales, reemplace el filtro de carbón cada 2-3 meses. Si fríe con frecuencia, acorte este intervalo. El filtro no se puede lavar.

¿Qué debo hacer si la luz funciona pero el motor no?

Posibles causas: la hélice del ventilador está bloqueada, el condensador está dañado o los rodamientos del motor están atascados. Primero verifique si hay obstrucciones. Si el problema persiste, reemplace el condensador o el motor.

¿Puedo usar esta campana extractora con fines comerciales?

No, esta campana está diseñada para uso doméstico únicamente y no es adecuada para barbacoas, asadores u otras aplicaciones comerciales.

¿Qué conexión eléctrica requiere la campana?

Requiere una fuente de alimentación de 220-240V, 50Hz y debe enchufarse a un tomacorriente con conexión a tierra adecuada. No use si el cable está dañado.

¿Cómo limpio el exterior de la campana?

Use agua caliente con un detergente no corrosivo cada dos meses. No use limpiadores abrasivos. Mantenga el motor y las partes eléctricas secas.

¿Por qué tiembla la campana durante el funcionamiento?

Las vibraciones pueden deberse a una hélice del ventilador dañada, un motor suelto o una fijación floja. Verifique y apriete los tornillos; reemplace la hélice si está dañada.

¿El filtro de carbón está incluido con la campana?

No, el filtro de carbón es opcional y debe comprarse por separado si se desea usar el modo de recirculación.

¿Qué controla el interruptor basculante?

El interruptor basculante tiene tres posiciones: alta velocidad, parada (medio) y baja velocidad para el motor, más un interruptor de lámpara separado para la luz.

MANUAL DE USUARIO JEGA007957 Jocel

ADVERTENCIAS DE SEGURIDAD

• No deje que los niños utilicen la máquina.
• La campana extractora es sólo para uso doméstico. No es adecuada para barbacoas, asados y otros fines comerciales.
• La campana extractora y su filtro deben limpiarse regularmente para mantenerlos en buen estado de funcionamiento.
• Limpie la campana extractora según el manual de instrucciones y no la queme.
• No cocine directamente sobre la encimera de gas.
• Mantenga una buena convección en la cocina.
• Antes de conectar el aparato, compruebe que el cable de alimentación no esté dañado. Si el cable de alimentación está dañado, sólo debe ser sustituido por personal cualificado.
• Cuando la campana extractora se utilice al mismo tiempo que aparatos de gas u otros combustibles, el local deberá estar suficientemente ventilado.
• El aire no debe descargarse en un conducto de evacuación de humos de aparatos de gas u otros combustibles.
• Cumpla la normativa sobre vertido de aire.
• No encienda llamas bajo la campana extractora.
• La campana extractora no debe instalarse sobre una placa con más de cuatro elementos de cocción.
• Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan sido supervisadas o instruidas acerca del uso del aparato por una persona responsable de su seguridad.
• Los niños deben ser vigilados para evitar que jueguen con el aparato.
• El aire no debe descargarse en un conducto de evacuación de humos de aparatos de gas u otros combustibles.
• Cuando la campana extractora y los aparatos alimentados con energía distinta de la eléctrica estén funcionando simultáneamente, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bar).
• ATENCIÓN: Las piezas accesibles pueden calentarse cuando se utilizan con aparatos de cocina.
• Desconecte siempre la alimentación eléctrica antes de limpiar el filtro o el exterior del aparato o de realizar tareas de mantenimiento.

PELIGRO DE DESCARGA ELÉCTRICA

• Enchufe este aparato únicamente a una toma de corriente con toma de tierra. En caso de duda, consulte a un técnico cualificado.
• El incumplimiento de estas instrucciones puede provocar el fallecimiento, un incendio o una descarga eléctrica.

AVISO

1. Gracias por elegir nuestra campana extractora. Lea atentamente el manual de instrucciones antes de utilizarla.
2. La instalación del aparato debe ser realizada por un instalador cualificado y competente.
3. El fabricante declina toda responsabilidad por cualquier daño o lesión causados por no seguir las instrucciones de instalación contenidas en el siguiente texto. La campana extractora se utiliza con AC220-240V, 50Hz.

AVISO DE INSTALACIÓN

1. Antes de la instalación, asegúrese de que la zona esté limpia para evitar la aspiración de los restos de madera rota y el polvo.
2. No puede compartir el mismo tubo de ventilación de aire con otro aparato, como el tubo de gas, el tubo del calentador y el tubo de viento caliente.
3. La curvatura del tubo de ventilación debe ser ≥ 120°, paralela o superior al punto de inicio y debe conectarse a la pared exterior.

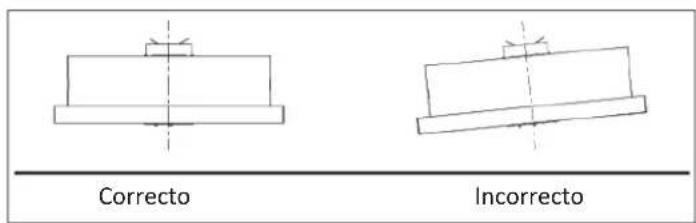

4. Después de la instalación, asegúrese de que el extractor esté nivelado para evitar la acumulación de grasa en un extremo.

1. La campana extractora debe colocarse a una distancia de 65-75 cm de la superficie de cocción para obtener el mejor efecto. Ver figura 1.

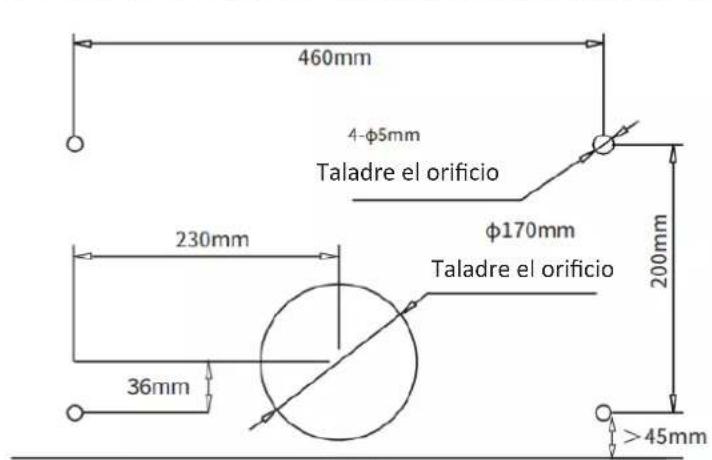

2. Taladre 4 orificios de ∅ 5 mm y un orificio de ∅ 170 mm en la parte inferior del armario colgante según las figuras 2 y 3.

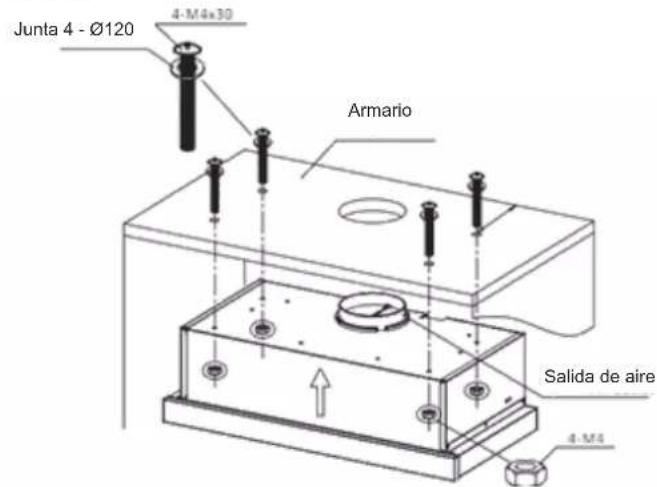

3. Abra los filtros, mantenga la campana alineada, inserte los tornillos y el tapón de goma hinchable y apriete los tornillos. Fije los filtros.
4. Una vez colgada la campana, instale el conducto de salida flexible opcional (∅150 mm) en la rejilla de ventilación situada en la parte superior de la campana extractora (fig. 4). En caso necesario, introduzca la segunda parte del conducto flexible en la abertura preparada en la pared.
5. Enchufa el cable de alimentación a la toma de corriente.

Fig. 2

Fig. 3

INSTRUCCIÓN DEL INTERRUPTOR

Interruptor basculante:

1. Interruptor del motor

2. Interruptor de la lámpara

• El interruptor del motor tiene tres botones: dos para controlar la velocidad alta y baja y, en el centro, uno para pararlo.
• El interruptor de la lámpara tiene dos botones: uno para encenderla y otro para apagarla.

MANTENIMIENTO

LA LIMPIEZA DE LA MALLA DEL FILTRO DE GRASA

Por favor, no utilice detergente corrosivo en el aparato. Mantener este filtro limpio hará que el aparato funcione correctamente. Siga estrictamente las siguientes instrucciones.

Método 1: Introduzca la malla en 40-50 c de agua limpia, añada detergente y déjela en remojo durante 2-3 minutos. Utilice guantes y limpia con un cepillo suave. No ejerza demasiada presión, ya que la malla es delicada y puede dañarse fácilmente.

Método 2: Si está indicado, se puede meter en el lavavajillas, poniendo la temperatura a unos 60 grados.

Antes de limpiar el aparato, no olvide cortar la corriente del aparato.

A. Para proteger el cuerpo principal de la corrosión durante un largo periodo de tiempo, limpie la campana extractora con agua caliente y detergente no corrosivo cada dos meses.
B. No utilice detergentes abrasivos. Si lo hace, dañará el cuerpo.
C. Mantenga el motor y las demás piezas de repuesto alejados del agua, ya que ésta podría dañar el aparato.
D. El filtro de carbón no debe exponerse al calor.

FILTRO DE CARBÓN (A LA VENTA)

El filtro contiene un carbón activo que absorbe el olor que se desprende. El carbón activo se saturará después de algún tiempo, por lo que la capacidad de absorción se acortará. Este filtro no puede lavarse ni limpiarse de ninguna otra forma.

Cuando el aparato es de uso común, el filtro de carbón vegetal debe sustituirse cada 2-3 meses.

En caso de freir o freir en aceite abundante, acorte este intervalo.

1. Retire los filtros metálicos.

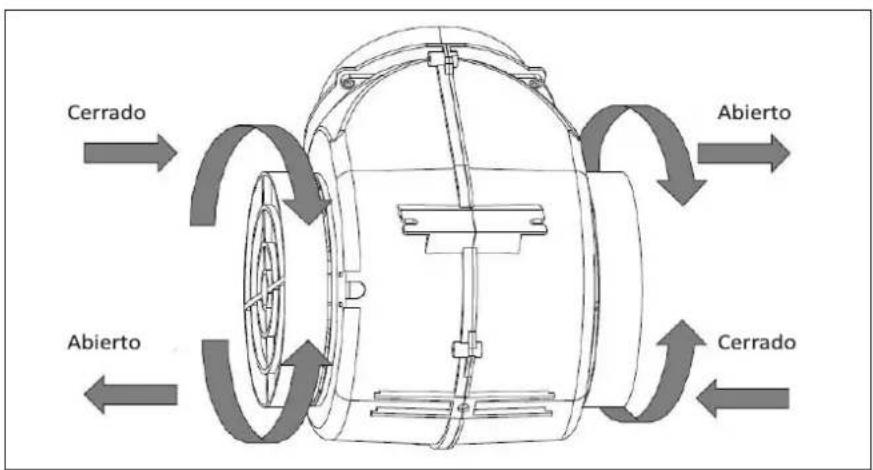

2. Los filtros de carbón vegetal están situados a ambos lados del motor. Gire los filtros, hasta que queden asegurados (ver figura 2).

3. Para sustituir el filtro de carbón vegetal, proceda en orden inverso.

ANOMALÍAS Y SOLUCIONES

Avería	Causa	Solución
La lámpara se enciende, pero el motor no funciona	La hoja está bloqueada	Elimine el bloqueo
	El condensador está dañado	Sustituya condensador
	El motor está dañado	Sustituya el motor
	La parte interna del motor está apagada o el motor tiene mal olor.	Sustituya el motor
La lámpara y el motor no funcionan	Además de lo anterior, compruebe lo siguiente:
	La lámpara está dañada	Sustituya luces
	El cable de alimentación está suelto	Conecte los cables según el esquema eléctrico
El aceite gotea del filtro metálico de grasa	El filtro está muy sucio	Limpie o sustituya inmediatamente el filtro metálico de grasa
El cuerpo del aparato tiembla	La hoja está dañada y causa temblores	Sustituya la hoja
	El motor no está bien colgado	Bloquee bien el motor
	El cuerpo del aparato no está bien colgado	Fije bien el cuerpo
La succión es insuficiente	La distancia entre el cuerpo del aparato y la tapa del depósito es demasiado larga	Reajuste la distancia
	Hay demasiada ventilación debido a puertas o ventanas abiertas	Coloque el aparato en un lugar nuevo y asemejarlo
La máquina inclina	El tornillo de fijación no está suficientemente apretado	Apriete el tornillo de suspensión y póngalo horizontal
	El tornillo para colgar no está suficientemente apretado	Apriete el tornillo de suspensión y póngalo horizontal

PROTECCIÓN DEL MEDIO AMBIENTE

De acuerdo con el reglamento europeo sobre residuos 2012/19/UE, este símbolo en el producto o en su embalaje indica que este producto no puede tratarse como residuo doméstico. En su lugar, debe llevarse al punto de recogida adecuado para el reciclaje de aparatos eléctricos y electrónicos. Al asegurarse de que este producto se elimina correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por la manipulación inadecuada de los residuos de este producto. Para obtener información

más detallada sobre el reciclaje de este producto, consulte a las autoridades locales o a su distribuidor.

CONDICIONES DE GARANTIA

1. La garantía es válida sólo a la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA:

1. Si el aparato no ha sido instalado por un Técnico Acreditado.
2. Superado el período en vigor para la línea doméstica y hostelería, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.
3. Con la modificación o desaparecimiento de la placa de identificación del aparato.

ASISTENCIA TÉCNICA:

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de los siguientes contactos:

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo:

Aparato CAMPANA EXTRACTORA

Marca JOCEL

Modelo JEGA007957

Cumple con las siguientes directivas europeas y normas de aplicación.

Baja Voltaje

2014/35/EU

EN 60335-1:2012+A11:2014+A13:2017

+A14:2019+A1:2019+A2:2019

+A15:2021

EN 60335-2-31:2014

EN 62233:2008

Compatibilidad Electromagnética

2014/30/EU

EN 55014-1:2017+A11:2020

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN 61000-3-3:2013+A1:2019

MADE P.R.C.
