MANUAL DE UTILIZADOR HT-D5200 SAMSUNG

Cerrar modo edic. ( ) Página

imagine as possibilidades Obrigado por ter adquirido este produto Samsung. Para receber assistência completa, registe o produto em

Informações de segurança Avisos de segurança PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A TAMPA (OU PARTE POSTERIOR). NO INTERIOR NÃO EXISTEM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. QUALQUER REPARAÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

CUIDADO RISCO DE CHOQUE ELÉCTRICO NÃO ABRIR Este símbolo indica “tensão perigosa” no interior do produto, representando um risco de choque eléctrico ou lesões pessoais.

CUIDADO : PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA A LÂMINA LARGA DA FICHA TOTALMENTE NA TOMADA.

AVISO • Para reduzir o risco de fogo ou choque eléctrico, não exponha este equipamento à chuva ou humidade.

CUIDADO • O aparelho não deve ser exposto a gotas ou a salpicos; não devem ser colocados objectos com líquidos como, por exemplo, vasos, em cima do aparelho. • A ficha de alimentação é utilizada como forma de ligar e desligar o dispositivo e, por este motivo, o acesso à mesma deve estar completamente desimpedido. • Este equipamento deve sempre ser ligado a uma tomada de CA com ligação à terra. • Para desligar o aparelho da corrente eléctrica, é preciso retirar a ficha da tomada; como tal, o acesso à ficha tem que estar completamente desimpedido.

CLASS 1 KLASSE 1 LUOKAN 1 KLASS 1

PRODUCTO Este símbolo indica a presença de instruções importantes juntamente com o produto.

LASER PRODUCT LASER PRODUKT LASER LAITE LASER APPARAT LÁSER CLASE 1

PRODUTO LASER CLASSE 1 Este leitor de CD está classificado como um produto LASER CLASSE 1. A utilização dos controlos e ajustes ou a realização de procedimentos de forma diferente à especificada no presente manual, poderá resultar na exposição a radiação perigosa.

CUIDADO • PRESENÇA DE RADIAÇÃO INVISÍVEL AO ABRIR O EQUIPAMENTO E CONTORNAR O DISCO DE BLOQUEIO; EVITE EXPOSIÇÃO AO RAIO.

Precauções • Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no autocolante de identificação, situado na parte de trás do produto. • Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente à volta para permitir a ventilação (7,5~10 cm). • Não coloque o produto sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Certifique-se de que os orifícios de ventilação não estão tapados. • Não empilhe nada sobre o produto. • Antes de deslocar o produto, assegure-se de que o compartimento de inserção do disco se encontra vazio. • Para desligar totalmente o produto da fonte de alimentação, retire a ficha de alimentação da tomada, sobretudo se não o utilizar durante um longo período de tempo. • Durante trovoadas, desligue a ficha de corrente de CA da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar o produto. • Não exponha o produto à luz solar directa nem a outras fontes de calor. Se o fizer, o produto poderá sobreaquecer e ficar danificado. • Proteja o produto da humidade e excesso de calor ou de outro equipamento que produza fortes campos magnéticos ou eléctricos (por exemplo, colunas de som). • Desligue o cabo de alimentação da tomada de CA em caso de avaria. • O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. • Pode ocorrer condensação se o produto ou o disco tiverem sido armazenados em temperaturas baixas. Se transportar o produto no Inverno, aguarde aproximadamente 2 horas para que o produto fique à temperatura ambiente, antes de utilizar. • As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico.

Ver televisão com a função 3D INFORMAÇÕES DE SAÚDE E SEGURANÇA IMPORTANTES PARA IMAGENS EM 3D. Leia e compreenda as seguintes informações de segurança antes de utilizar a função 3D do televisor. AVISO • Alguns telespectadores podem sentir desconforto enquanto vêm conteúdos em 3D como tonturas, náuseas ou dores de cabeça. Se tiver algum destes sintomas, pare de ver os conteúdos em 3D no televisor, retire os óculos activos 3D e descanse. • Visualizar imagens em 3D durante um longo período de tempo pode causar fadiga ocular. Se sentir fadiga ocular, pare de ver os conteúdos em 3D no televisor, retire os óculos activos 3D e descanse. • Um adulto responsável deverá controlar frequentemente as crianças que utilizam a função 3D. Se existirem queixas de olhos cansados, dores de cabeça, tonturas ou náuseas, as crianças devem parar de ver os conteúdos em 3D no televisor e descansar. • Não utilize os óculos activos 3D para outras finalidades (como óculos normais, óculos de sol, óculos de protecção, etc.) • Não utilize a função 3D ou os óculos activos 3D enquanto anda ou se move de um lado para o outro. Se utilizar a função 3D ou os óculos activos 3D enquanto se move de um lado para o outro pode sofrer lesões por ir contra objectos, tropeçar e/ou cair.

Português HT-D5200_POR_1226.indd 3

Informações de segurança Cuidados a ter no Manuseamento e Armazenamento de Discos Pequenos riscos nos discos podem reduzir a qualidade do som e imagem ou causar saltos durante a reprodução. Tenha especial cuidado para não riscar os discos durante o seu manuseamento.

Pegar nos discos • Não toque na superfície do lado de reprodução do disco. • Segure no disco pelas extremidades, de modo a que as impressões digitais não toquem na superfície. • Não cole papel ou fita adesiva no disco.

Armazenamento dos discos • Não guarde os discos em locais com exposição directa à luz solar • Guarde os discos numa área com boa ventilação • Mantenha os discos numa capa de protecção limpa. Armazene-os verticalmente.

 Tenha cuidado para não permitir a presença de resíduos ou pó nos discos.

 Não coloque no leitor discos rachados ou riscados.

Manusear e Armazenar Discos Se o disco tiver marcas de impressões digitais ou detritos, limpe-o com uma solução detergente suave diluída em água e seque-o com um pano macio.

• Ao limpar, limpe com cuidado em movimentos do interior para o exterior do disco.

 Poderá formar-se condensação se o ar quente do exterior entrar em contacto com as partes frias no interior do produto. Sempre que se forma condensação no interior do produto, este poderá não funcionar correctamente. Se ocorrer a formação de condensação, remova o disco e deixe o produto ligado durante 1 ou 2 horas.

Licença • Dolby e o símbolo double-D são marcas comerciais registadas da Dolby Laboratories. • "ACERCA DE DIVX VIDEO: DivX® é um formato de vídeo digital criado pela DivX, Inc. Este é um dispositivo DivX Certifi ed® oficial que reproduz vídeo DivX. Visite www. divx.com para obter mais informações e ferramentas de software para converter os seus ficheiros em vídeo DivX. ACERCA DE DIVX VIDEO-ON-DEMAND: Este dispositivo DivX Certifi ed® tem de ser registado para que possa reproduzir filmes DivX Videoon-Demand (VOD) adquiridos. Para obter o código de registo, localize a secção DivX VOD no menu de configuração do dispositivo. Aceda ao sítio da Web vod.divx.com para obter mais informações sobre como concluir o registo. DivX Certifi ed® permite reproduzir vídeo DivX® até HD 1080p, incluindo conteúdos especiais. DivX®, DivX Certifi ed® e os logótipos associados são marcas comerciais da DivX, Inc. e são utilizados sob licença." Abrangido por uma ou mais das seguintes patentes americanas: 7,295,673; 7,460,668; 7,515,710; 7,519,274 • The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Oracle e Java são marcas comerciais registadas da Oracle e/ou respectivos afiliados. Outros nomes podem ser marcas comerciais dos respectivos proprietários. • Este item inclui tecnologia de protecção contra cópia, protegida por patentes dos E.U.A. e outros direitos de propriedade intelectual da Rovi Corporation. A alteração do funcionamento deste produto e a sua desmontagem são proibidas. • Blu-ray Disc™, Blu-ray™ e os logótipos são marcas comerciais da Blu-ray Disc Association. • iPod é uma marca comercial da Apple Inc., registada nos E.U.A. e/ou noutros países. iPhone é uma marca comercial da Apple Inc. • < Aviso de Licença de Open Source > No caso da utilização de software “open source”, as respectivas Licenças Open Source estão disponíveis no menu do produto.

Copyright © 2011 Samsung Electronics Co., Ltd. Todos os direitos reservados.

Avisos de segurança Precauções Cuidados a ter no Manuseamento e Armazenamento de Discos Licença Copyright

Ícones utilizados no manual Tipos de Disco e Características Acessórios Descrição Painel Anterior Painel Posterior Controlo Remoto

Ligar as Colunas Ligar Dispositivos Externos/Televisor através de HDMI Ligar o núcleo de ferrite toroidal ao cabo de alimentação da unidade principal Ligar áudio a partir de componentes externos Ligar à Rede Ligar a Antena FM

24 25 26 26 27 27 27 27 29 29 29 29 29 30 30 30 31 31 31 32 33 33 33 36 36 37 37 37 37 37 37 38 38

Definição Inicial Aceder ao menu Defi nições Visualização Definições 3D Formato da imagem Tamanho do Ecrã Smart Hub BD Wise (Apenas Produtos Samsung) Resolução Formato de Cor HDMI Área vis. vídeo (24F) Cor Profunda HDMI Modo Still Modo Progressivo Áudio Defin. Colunas Eq. Ut. HDMI Audio Canal Retorno Áudio Saída Digital Controlo do Intervalo Dinâmico Sinc. Áudio Rede Definições de Rede Estado da Rede Ligação à Internet do BD-LIVE Sistema Definição Inicial Anynet+ (HDMI-CEC) Gestão de Dados da BD Fuso Horário DivX® Video On Demand Repor Idioma

Índice CONFI GURAÇÃO

Segurança Classif. Parental BD Classif. Parental DVD Alt. pal.-passe Geral Visor frontal Controlo Remoto de Rede Assistência Actualização do Software Contactar a Samsung

Reproduzir um Vídeo Utilizar os menus Disco/Título/Contexto Reproduzir a Lista de títulos Utilizar as Funções Procurar e Avançar Reprodução em Câmara Lenta/ Reprodução por Fotogramas Repetir Reprodução Utilizar o botão TOOLS Ouvir Música Modo de Som Reproduzir uma Imagem Reproduzir um Dispositivo de Armazenamento USB Ouvir Rádio Ligar um iPod/iPhone Através do Cabo USB Ligar um iPod/iPhone Utilizando a Base Como Ligar um Transmissor Sem Fios à Unidade Principal

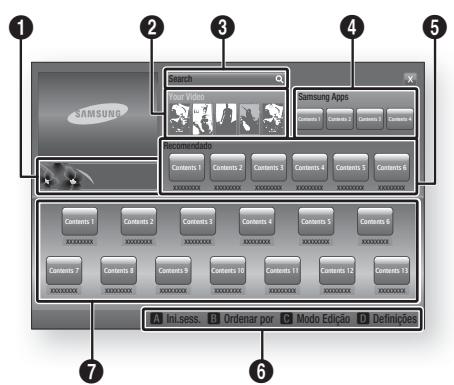

Utilizar o Smart Hub Samsung Apps Utilizar a Função vTuner BD-LIVE™ Utilizar a função AllShare

Resolução de problemas Características técnicas

As imagens e ilustrações constantes deste Manual do Utilizador são fornecidas apenas como referência e poderão diferir da aparência real do produto.

Será cobrada uma taxa administrativa se a. requisitar um técnico e o produto não tiver qualquer defeito (isto é, não leu este manual do utilizador) b. levar a unidade a um centro de reparação e o produto não tiver qualquer defeito (isto é, não leu este manual do utilizador).

O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

Ícones utilizados no manual Certifique-se de que verifica o seguinte antes de ler o Manual do Utilizador. Termo

Z BD-ROM BD-RE/-R DVD-VIDEO Definição Diz respeito a uma função disponível no BD-ROM. Diz respeito a uma função disponível num disco BD-RE/-R gravado no formato BD-RE. Diz respeito a uma função disponível num DVD-VIDEO.

DVD-RW(V) DVD-R DVD+RW

Diz respeito a uma função disponível em discos DVD+RW ou DVD-RW(V)/ DVD-R/+R gravados e finalizados.

Diz respeito a uma função disponível num CD-RW/-R de áudio (formato CD-DA).

Diz respeito a uma função disponível num disco CD-RW/-R, DVD-RW/-R ou num suporte de armazenamento USB com conteúdos DivX.

Dispositivo de armazenamento USB

F Diz respeito a uma função disponível no dispositivo de armazenamento USB.

Diz respeito a uma situação em que uma função não funciona ou em que as definições podem estar canceladas.

Diz respeito a uma função disponível num disco CD-RW/-R, DVD-RW/-R ou num suporte de armazenamento USB com conteúdos MP3 ou WMA. Diz respeito a uma função disponível num disco CD-RW/-R, DVD-RW/-R ou num suporte de armazenamento USB com conteúdos JPEG.

Refere-se a sugestões ou instruções na página, que ajudam na utilização de cada função.

Esta função permite o acesso directo e mais fácil a uma opção, bastando premir o botão adequado no controlo remoto.

• Este produto é compatível apenas com o sistema de cores PAL. • Os discos NTSC não são reproduzidos.

Português HT-D5200_POR_1226.indd 7

Introdução Tipos de Disco e Características

Logótipos de discos que podem ser reproduzidos

Compatibilidade com Blu-ray Disc Os discos Blu-ray são um formato novo e em desenvolvimento. Por isso, podem surgir problemas de compatibilidade. Nem todos os discos são compatíveis e nem todos serão reproduzidos. Para obter mais informações, consulte a secção Tipos de Disco e Características deste Manual.

Blu-ray Disc 3D Dolby Digital Plus

Sistema PAL no Reino Unido, França, Alemanha, etc.

 A reprodução pode não funcionar com alguns tipos de disco ou quando são executadas operações específicas, tais como a alteração do ângulo e do formato. As caixas dos discos incluem informações detalhadas sobre os mesmos. Se necessário, consulte estas informações.  Evite que o disco fique sujo ou riscado. Marcas de impressões digitais, poeiras, sujidade, riscos ou cinza de cigarro na superfície de gravação podem impedir a reprodução do disco.  Ao reproduzir um título de BD-Java, o carregamento pode ser mais demorado do que o normal ou algumas funções poderão ficar mais lentas.

Discos que não podem ser reproduzidos • • • • • •

Disco HD DVD DVD-RAM Disco DVD-R de 3.9 GB para edição. DVD-RW (modo VR) Super Audio CD (excepto camada de CD) Disco DVD-ROM/PD/MV, etc. CVD/CD-ROM/ CDV/CD-G/CD-I/LD • Reprodução apenas de áudio de CDGs e não de gráficos.

 Pode não ser possível reproduzir alguns DVDs e discos comerciais e adquiridos fora da sua região.

 Se um disco DVD-R/-RW não tiver sido gravado adequadamente em formato de vídeo DVD, não será possível reproduzi-lo.

BD-RE/-R O produto e os discos estão codificados por região. Para que os discos possam ser reproduzidos, estes códigos de região têm de coincidir. Se os códigos não coincidirem, o disco não é reproduzido.

Este disco Blu-ray pode ser gravado e reproduzido. Este produto pode reproduzir um disco BD-RE/-R gravado com outro gravador de discos Blu-ray compatível.

A América do Norte, América Central, América do Sul, Coreia, Japão, Taiwan, Hong Kong e Sudoeste Asiático.

B Europa, Gronelândia, Territórios Franceses, Médio Oriente, África, Austrália e Nova Zelândia.

Índia, China, Rússia, Ásia Central e do Sul.

Os E.U.A., territórios pertencentes ao E.U.A. e Canadá

Europa, Japão, Médio Oriente, Egipto, África do Sul, Gronelândia

Taiwan, Coreia, Filipinas, Indonésia, Hong Kong

México, América do Sul, América Central, Austrália, Nova Zelândia, Ilhas do Pacífico, Caraíbas

Rússia, Europa Oriental, Índia, a maior parte de África, Coreia do Norte, Mongólia

Tipos de Disco BD-ROM Este disco Blu-ray só pode ser reproduzido. Este produto pode reproduzir discos BD-ROM comerciais pré-gravados.

DVD-VIDEO • Este produto reproduz discos DVDs comerciais prégravados (discos DVD-VIDEO) com filmes. • Ao passar da primeira camada para a segunda camada de um disco DVD-VIDEO de dupla camada, pode ocorrer uma distorção temporária da imagem e do som. Não se trata de um erro de funcionamento do produto.

DVD-RW/-R/+R Este produto pode reproduzir discos DVD-RW/ -R/+R gravados e finalizados por um videogravador de DVD. A capacidade de reprodução pode depender das condições de gravação.

DVD+RW • Este produto pode reproduzir discos DVD+RW gravados com um videogravador de DVD. A capacidade de reprodução pode depender das condições de gravação.

CD de Áudio (CD-DA) • Este produto pode reproduzir discos CD-RW/-R com o formato de áudio CD-DA. • Este produto pode não reproduzir alguns discos CD-RW/-R devido ao estado da gravação.

CD-RW/-R • Utilize um disco CD-RW/-R de 700 MB (80 minutos). Se possível, não utilize discos de 800 MB (90 minutos), ou discos de capacidade superior, uma vez que poderão não ser reproduzidos. • Se a sessão de gravação do disco CD-RW/-R não tiver sido encerrada, poderão ocorrer atrasos na reprodução do início do disco ou todos os ficheiros gravados poderão não ser reproduzidos. • Alguns discos CD-RW/-R podem não ser reproduzidos neste produto, consoante o dispositivo utilizado na gravação dos discos. No caso de conteúdo gravado em suporte CD-RW/R a partir de CDs de utilização pessoal, a capacidade de reprodução pode variar de acordo com o conteúdo e os discos.

Português HT-D5200_POR_1226.indd 9

Introdução Formato de Disco Utilizar discos JPEG • CD-R/-RW, DVD-RW/-R gravados com o formato UDF ou JOLIET podem ser reproduzidos. • Só podem ser reproduzidos ficheiros JPEG com a extensão ".jpg", ".JPG", ".jpeg" ou "JPEG" • O formato JPEG é suportado.

DVD-RW/-R (V) • Este formato é utilizado para gravar dados num disco DVD-RW ou DVD-R. O disco pode ser reproduzido por este produto assim que esteja finalizado. • Se um disco tiver sido gravado no modo de vídeo por um gravador de outro fabricante, mas não tiver sido finalizado, este produto não poderá reproduzi-lo.

Formatos de Ficheiros Suportados Suporte de Ficheiros de Vídeo Extensão do Ficheiro

Extensão do Ficheiro

1920x1080 1920x1080 1920x1080

Restrições • Alguns dos Codecs indicados na lista acima não são suportados, caso tenham algum problema de conteúdo. • Uma fonte de vídeo com informação do contentor incorrecta ou danificada não será reproduzida devidamente. • Uma fonte de AV com uma taxa de fotogramas ou uma taxa de transmissão acima do normal poderá não ser reproduzida correctamente. • Se a tabela do índice estiver danificada, a função Procurar (saltar) não é suportada. • Se reproduzir um vídeo através da rede, este poderá não ser reproduzido correctamente, dependendo do estado da rede.

Descodificador de vídeo • Suporta até H.264 Nível 4.1. • Não suporta H.264 FMO/ASO/RS, VC1 SP/MP/AP L4, AVCHD. • MPEG4 SP, ASP: - Inferior a 1280 x 720: 60 fotogramas no máximo - Superior a 1280 x 720: 30 fotogramas no máximo • Não suporta GMC 2 ou superior.

Descodificador de áudio • • • •

Suporta até WMA 7,8,9. Não suporta WMA 9 PRO com mais de dois canais (multicanal). Não suporta WMA 9 sem perda, Voice. Não suporta velocidade de amostragem WMA de 22050Hz mono.

Suporte de Ficheiros de Música Extensão do Ficheiro

WMA WMA Suporte Compatível com WMA, versão 10 * Frequências de amostragem (em kHz) - 8, 11, 16, 22, 32, 44.1, 48 * Velocidade de transmissão – Todas as transmissões no intervalo de 5kbps a 384kbps

Introdução Notas sobre a ligação USB Dispositivos suportados: Suporte de armazenamento USB, leitor MP3, câmara digital, leitor de cartões USB 1) Não são suportados pastas ou nomes de ficheiro com o nome superior a 125 caracteres. 2) Um ficheiro de legendas superior a 300 KB pode não ser correctamente apresentado. 3) Alguns dispositivos de câmara digital/USB podem não ser compatíveis com o produto. 4) São suportados os sistemas de ficheiros FAT16 e FAT32. 5) Os ficheiros de fotografias (JPEG), música (MP3) e vídeo devem ter o nome em coreano ou em inglês. Caso contrário, o ficheiro pode não ser reproduzido.

6) Ligue directamente à porta USB do produto. Se efectuar a ligação com outro cabo poderão ocorrer problemas de compatibilidade USB. 7) Inserir mais de um dispositivo de memória num leitor de vários cartões pode impedir a leitura correcta dos mesmos. 8) O protocolo PTP para câmaras digitais não é suportado. 9) Não desligue o dispositivo USB durante o processo de "carregamento". 10) Quanto maior for a resolução da imagem, mais demorada será a respectiva apresentação. 11) Os ficheiros MP3 aplicados com DRM transferidos de um sítio comercial não são reproduzidos.

Acessórios Verifique em baixo os acessórios fornecidos.

(Para o cabo de alimentação)

Controlo remoto / Pilhas (tamanho AAA)

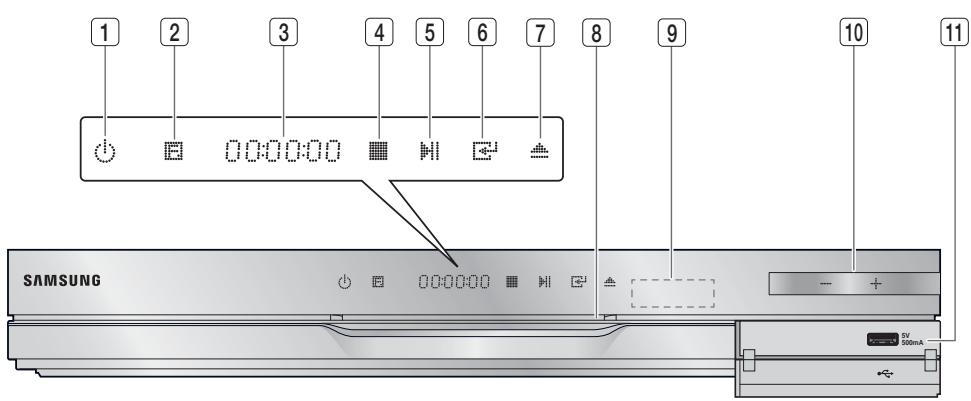

BOTÃO FUNÇÃO Os modos mudam da seguinte forma: BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

VISOR Apresenta o estado da reprodução, o tempo decorrido, etc.

BOTÃO PARAR Pára a reprodução do disco.

PAUSA Reproduz um disco ou pausa uma reprodução.

BOTÃO ENTER Selecciona itens de menu ou inicia um Blu-ray disc. (Não reproduz discos DVD.)

BOTÃO EJECTAR Ejecta um disco.

RANHURA PARA DISCOS Insira aqui o disco.

SENSOR DO CONTROLO REMOTO Detecta sinais do controlo remoto.

CONTROLO DE VOLUME Regulação do volume.

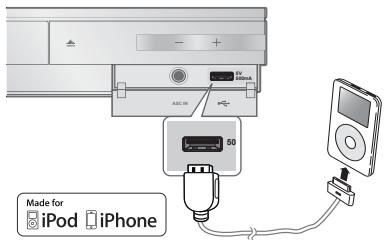

PORTA USB Pode ligar uma memória USB e utilizá-la como armazenamento quando o produto está ligado ao BDLIVE. Também pode utilizar o Anfitrião USB para actualizações de software e para reproduzir ficheiros MP3/JPEG/DivX/MKV/MP4. É também possível utilizar R. IPOD quando o iPod está ligado.

Liga e desliga o produto.

 Actualizações de software através da Porta USB devem ser executadas apenas com uma memória USB.

 Quando o produto apresenta o menu do Blu-ray disc, não é possível iniciar o filme, premindo o botão REPRODUZIR no produto ou no controlo remoto. Para reproduzir o filme, deverá seleccionar Reproduzir Filme ou Iniciar no menu do disco e, em seguida, prima o botão ENTER.

Português HT-D5200_POR_1226.indd 13

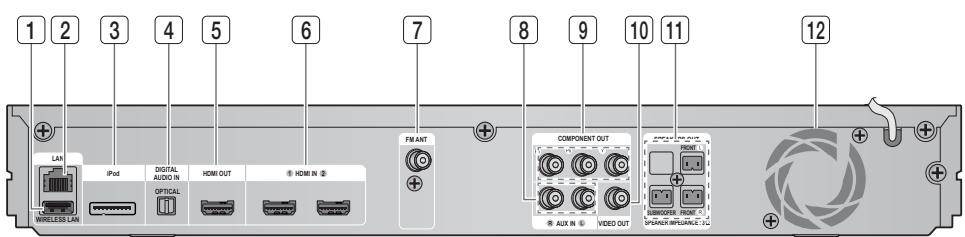

Introdução Painel Posterior 1 2

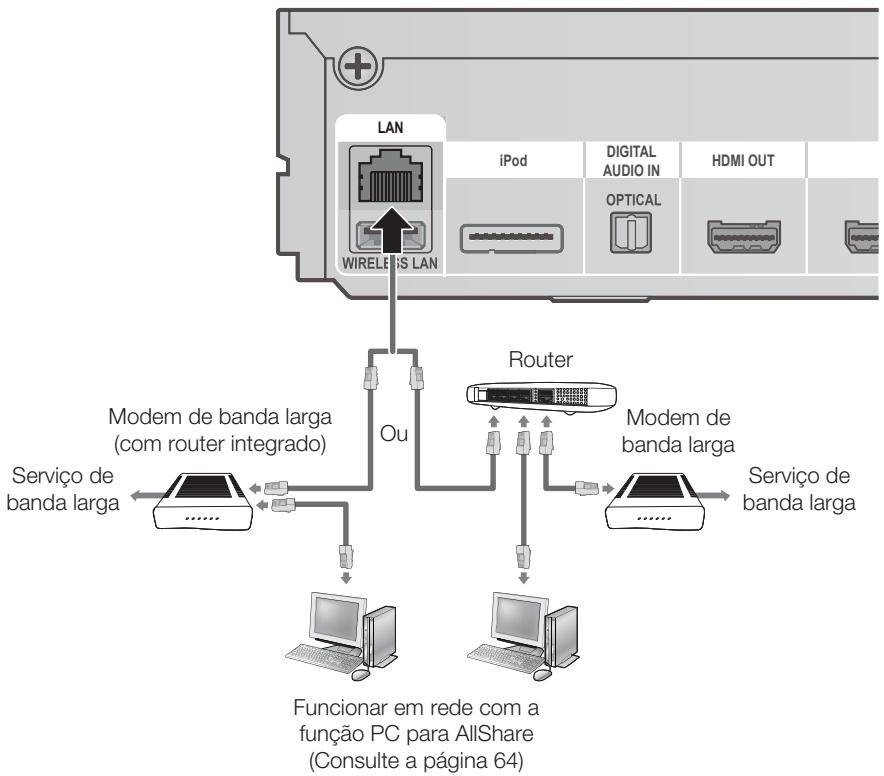

TERMINAL DE REDE LOCAL Pode ser utilizado para serviços baseados na rede (consulte as páginas 55~64), BD-LIVE e actualizações de software com a ligação de rede.

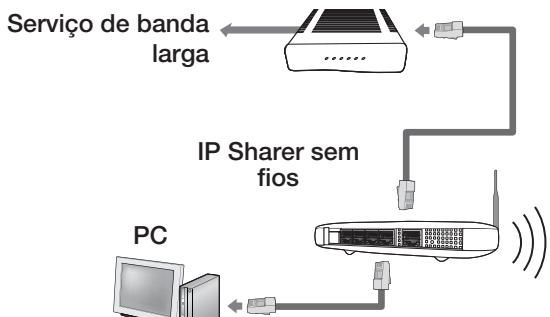

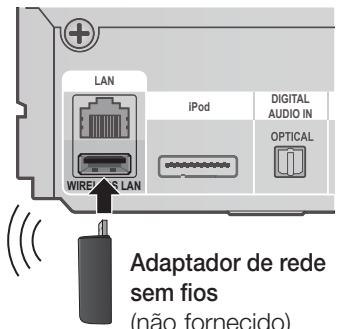

FICHA LAN SEM FIOS Pode ser utilizado para serviços baseados na rede (consulte as páginas 55~64), BD-LIVE e actualizações de software com um adaptador de rede sem fios.

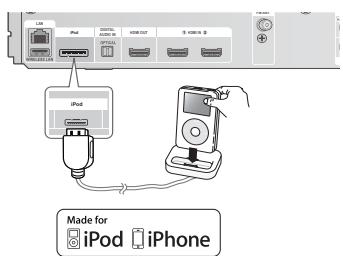

Ligue o conector da base para iPod aqui.

FICHA DE ENTRADA DE ÁUDIO DIGITAL EXTERNA (ÓPTICA)

Utilizar para ligar equipamentos externos compatíveis com saída digital.

FICHA DE SAÍDA HDMI Utilize um cabo HDMI e ligue este terminal de saída HDMI ao terminal de entrada HDMI no seu televisor para obter a melhor qualidade de imagem.

FICHAS DE ENTRADA HDMI Recebe sinais de áudio e de vídeo digital em simultâneo utilizando um cabo HDMI.

VENTILADOR O ventilador fornece ar fresco ao produto para que este não sobreaqueça e está permanentemente em funcionamento quando o produto está ligado.

! CUIDADO  Quando instalar o produto, mantenha uma distância mínima de 10 cm em redor de todo o ventilador.  Não obstrua o ventilador nem os orifícios de ventilação.

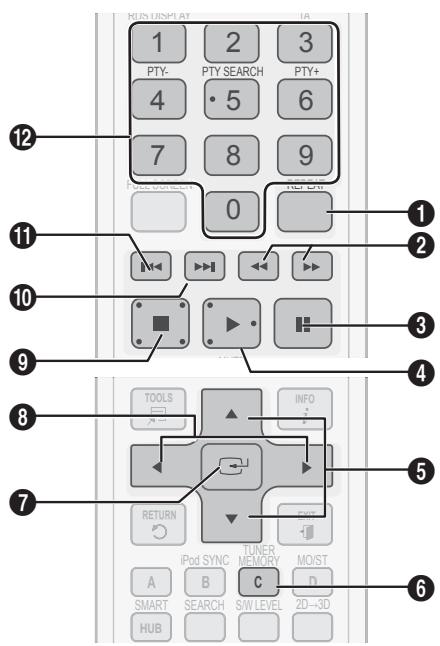

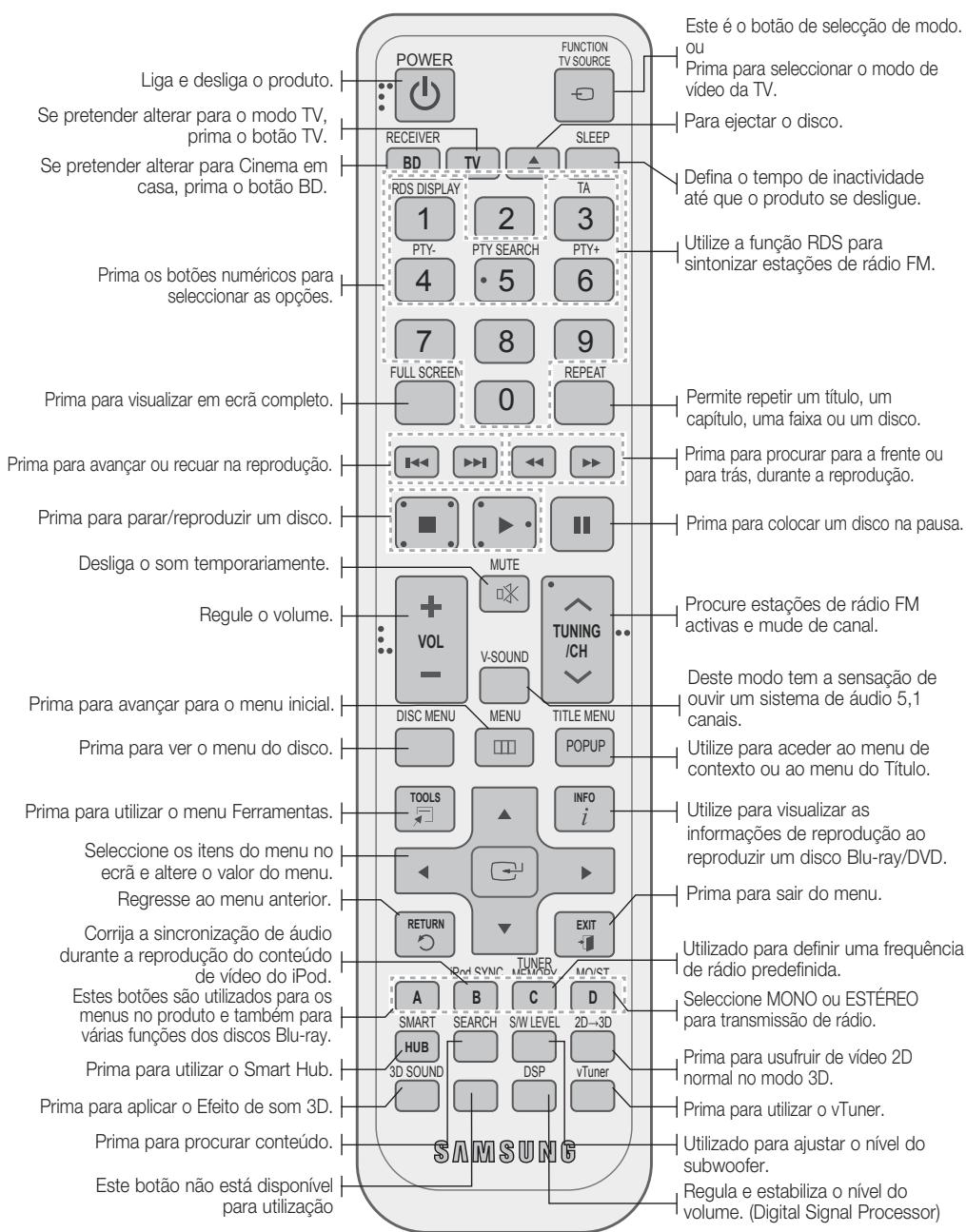

Apresentação do Controlo Remoto

FUNCTION TV SOURCE POWER Liga e desliga o produto. Se pretender alterar para o modo TV, prima o botão TV. Se pretender alterar para Cinema em casa, prima o botão BD.

Prima os botões numéricos para seleccionar as opções.

RECEIVER SLEEP BD TV TA RDS DISPLAY

Prima para procurar para a frente ou para trás, durante a reprodução.

Prima para parar/reproduzir um disco.

Prima para colocar um disco na pausa.

Desliga o som temporariamente.

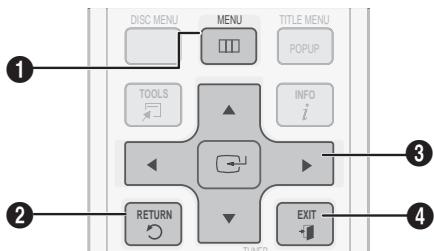

TOOLS INFO RETURN EXIT Seleccione os itens do menu no ecrã e altere o valor do menu. Regresse ao menu anterior.

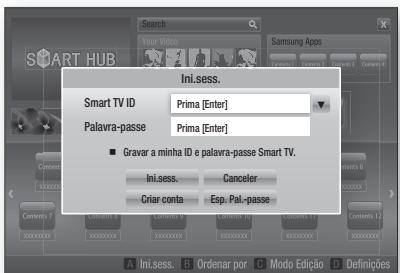

Prima para utilizar o Smart Hub. Prima para aplicar o Efeito de som 3D. Prima para procurar conteúdo. Este botão não está disponível para utilização

Utilize a função RDS para sintonizar estações de rádio FM.

Permite repetir um título, um capítulo, uma faixa ou um disco.

Prima para avançar ou recuar na reprodução.

Corrija a sincronização de áudio durante a reprodução do conteúdo de vídeo do iPod. Estes botões são utilizados para os menus no produto e também para várias funções dos discos Blu-ray.

Defina o tempo de inactividade até que o produto se desligue.

REPEAT Prima para visualizar em ecrã completo.

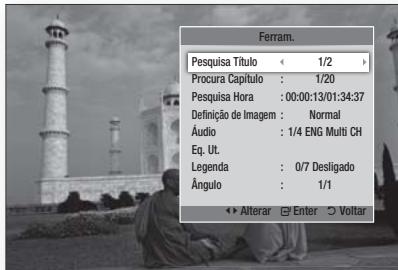

Prima para utilizar o menu Ferramentas.

FULL SCREEN Prima para avançar para o menu inicial.

Este é o botão de selecção de modo. ou Prima para seleccionar o modo de vídeo da TV.

Procure estações de rádio FM activas e mude de canal. Deste modo tem a sensação de ouvir um sistema de áudio 5,1 canais. Utilize para aceder ao menu de contexto ou ao menu do Título. Utilize para visualizar as informações de reprodução ao reproduzir um disco Blu-ray/DVD. Prima para sair do menu.

Utilizado para definir uma frequência de rádio predefinida. Seleccione MONO ou ESTÉREO para transmissão de rádio. Prima para usufruir de vídeo 2D normal no modo 3D. Prima para utilizar o vTuner. Utilizado para ajustar o nível do subwoofer. Regula e estabiliza o nível do volume. (Digital Signal Processor)

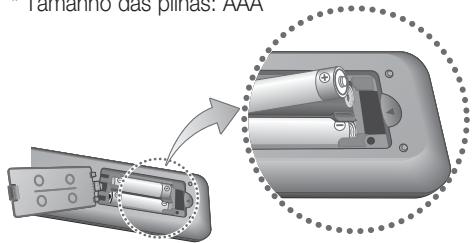

Introdução Colocar pilhas no controlo remoto

 Certifique-se de que faz corresponder as

extremidades “+” e “-” das pilhas com o diagrama no interior do compartimento.  Tendo como referência a utilização típica de um televisor, as pilhas duram cerca de um ano.  O controlo remoto pode ser utilizado até uma distância de aproximadamente 7 metros em linha recta.

Configurar o Controlo Remoto Pode controlar determinadas funções do televisor com este controlo remoto. Controlar um televisor com o controlo remoto 1. Prima o botão TV para colocar o controlo remoto no modo TV. 2. Prima o botão POWER para ligar o televisor. 3. Enquanto mantém premido o botão POWER, introduza o código correspondente à marca do seu televisor. • Se houver mais do que um código para o seu televisor na tabela, introduza um código de cada vez para determinar qual deles funciona. • Exemplo: Para um televisor Samsung Enquanto mantém premido o botão POWER, utilize os botões para introduzir 00, 15, 16, 17 e 40. 4. Se o televisor se desligar, a configuração está concluída. • Pode utilizar os botões TV POWER (LIGAR TV), VOLUME (VOLUME), CHANNEL (CANAL) e os botões numéricos (0~9).

 O controlo remoto poderá não funcionar em

algumas marcas de televisores. Além disso, algumas operações poderão não ser possíveis, consoante a marca do seu televisor.  Por predefinição, o controlo remoto funciona com televisores Samsung.

Esta secção descreve vários métodos para ligar o produto a outros componentes externos. Antes de deslocar ou instalar o produto, desligue o aparelho e retire o cabo de alimentação. Ligar as Colunas Posição do produto Coloque-o num suporte, numa prateleira, ou sob o suporte do televisor.

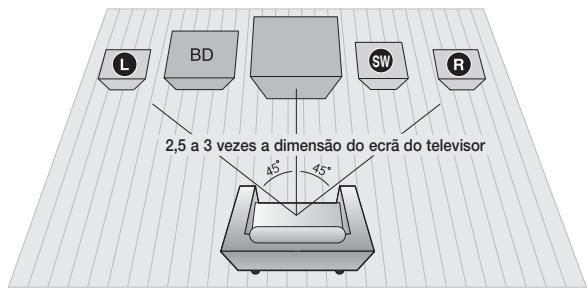

SW Seleccionar a posição de audição 2,5 a 3 vezes a dimensão do ecrã do televisor

A posição de audição deve ser a uma distância de cerca de 2,5 a 3 vezes o tamanho do ecrã do televisor. Exemplo: Para um televisor de 32 pol., 2 ~ 2,4 m Para um televisor de 55 pol., 3,5 ~ 4m

Coloque estas colunas à frente da sua posição de audição, viradas para dentro (cerca de 45°) na sua direcção. Coloque as colunas de forma a que os respectivos tweeters fiquem à mesma altura que os seus ouvidos.

A posição do subwoofer não é tão importante. Coloque-o onde pretender.

! CUIDADO  Não deixe que crianças brinquem próximo das colunas. Podem ocorrer acidentes caso alguma das colunas caia.  Ao ligar os cabos das colunas às colunas, certifique-se de que a polaridade (+/ –) é correcta.  Mantenha o subwoofer fora do alcance das crianças para impedir que coloquem as mãos ou quaisquer objectos no canal (orifício) da coluna subwoofer.

 Não pendure o subwoofer na parede pelo canal de som (orifício).

 Se colocar uma coluna perto do televisor, as cores poderão aparecer distorcidas devido à presença de um campo magnético gerado pela coluna. Se isto ocorrer, coloque a coluna afastada do seu televisor.

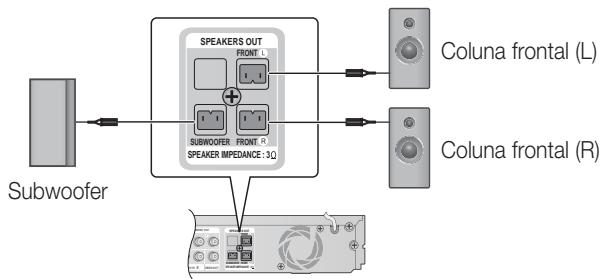

Ligações Ligar as colunas 1. Prima a patilha do terminal na parte posterior da coluna. 2. Introduza o fio preto no terminal preto (–) e o fio vermelho no terminal vermelho (+) e, em seguida, solte a patilha. 3. Ligue as fichas à parte posterior do produto, fazendo corresponder as cores das fichas das colunas com as cores das fichas das colunas.

SPEAKERS OUT Coluna frontal (L)

SUBWOOFER FRONT Vermelho

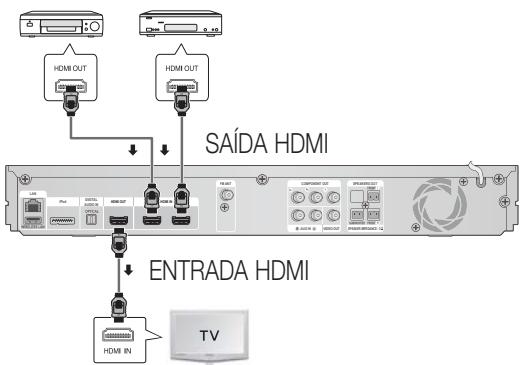

Ligar Dispositivos Externos/Televisor através de HDMI HDMI é a interface digital padrão para a ligação de dispositivos como um televisor, projector, leitor de DVD, leitor de Blu-ray, Set-top Box e outros. Uma vez que HDMI é um formato totalmente digital, pode desfrutar de vídeo e som de qualidade digital tal como inicialmente criado, sem as distorções que podem surgir quando conteúdo digital é convertido em analógico. Leitor de DVD ou de Blu-ray SAT (Cable/Satellite/Set-top box)

SAÍDA HDMI FM ANT COMPONENT OUT SPEAKERS OUT FRONT LAN iPod

DIGITAL AUDIO IN HDMI OUT HDMI IN OPTICAL WIRELESS LAN SUBWOOFER FRONT AUX IN VIDEO OUT SPEAKER IMPEDANCE : 3

ENTRADA HDMI SAÍDA HDMI: Ligação a um televisor com um cabo HDMI (MELHOR QUALIDADE) Ligue um cabo HDMI (não fornecido) entre a ficha HDMI OUT no painel posterior do produto e a ficha de HDMI IN do seu televisor.

 Dependendo do televisor, algumas resoluções de saída HDMI podem não funcionar.

a corresponder à saída de vídeo respectiva (HDMI, Componente ou Composta) do produto. Consulte o manual de utilizador do televisor para obter mais informações sobre como seleccionar a origem da entrada de vídeo.  Se configurou o controlo remoto do produto para comandar o televisor, prima o botão TV SOURCE no controlo remoto e seleccione HDMI como origem externa do televisor.  É necessário ter uma ligação HDMI para visualizar vídeos com a tecnologia 3D.  Um cabo HDMI longo poderá causar interferências. Se tal suceder, defina a opção Cor Profunda como Desligado no menu.

 Depois de efectuar a ligação de vídeo, defina a origem da entrada de vídeo do televisor de modo

ENTRADA HDMI: Ligação a um Componente Externo com um Cabo HDMI 1. Ligue um cabo HDMI (não fornecido) entre a ficha HDMI IN na parte posterior do produto e a ficha HDMI OUT do dispositivo digital. 2. Prima o botão FUNCTION para seleccionar a entrada H. IN1 ou H. IN2.

Os modos mudam da seguinte forma: BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM Função de detecção automática de HDMI Se ligou o sistema de cinema em casa por cabo HDMI, a saída de vídeo de cinema em casa muda automaticamente para o modo HDMI quando ligar o mesmo. Para obter mais informações sobre as resoluções de vídeo HDMI disponíveis, consulte a página 28. • Esta função não se encontra disponível se o cabo HDMI não suportar CEC. • HDMI é uma interface que permite a transmissão digital de dados de vídeo e áudio através de um único conector. Com HDMI, o produto transmite um sinal de vídeo e áudio digital e permite obter imagens mais ricas e vivas num televisor equipado com tomada HDMI. • Descrição da ligação HDMI - A ligação HDMI emite apenas um sinal digital puro para o televisor. - Se o televisor não suportar HDCP, podem surgir interferências no ecrã. • O que é HDCP? HDCP (High-band width Digital Content Protection - Protecção de conteúdos digitais com elevada largura de banda) é um sistema que impede que o conteúdo de um BD/DVD emitido por HDMI seja copiado. Assegura uma ligação digital segura entre uma fonte de vídeo (PC, DVD, etc.) e um dispositivo de visualização (televisor, projector. etc.). Os conteúdos são codificados no dispositivo fonte para impedir que sejam efectuadas cópias não autorizadas.

A função Anynet+ é suportada apenas quando um cabo HDMI é ligado à ficha HDMI OUT do produto.

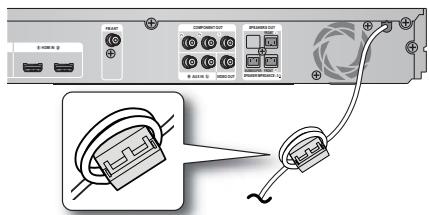

Ligar o núcleo de ferrite toroidal ao cabo de alimentação da unidade principal Ligar o núcleo de ferrite toroidal ao cabo de alimentação da unidade principal ajuda a evitar interferências RF provenientes de sinais de rádio. 1. Puxe a patilha de fixação do núcleo de ferrite toroidal para o abrir. 2. Enrole o núcleo no cabo de alimentação da unidade principal, com duas voltas. 3. Ligue o núcleo de ferrite toroidal ao cabo de alimentação da unidade principal, conforme ilustrado na figura e carregue até ouvir um estalido.

FM ANT COMPONENT OUT SPEAKERS OUT FRONT HDMI IN SUBWOOFER FRONT AUX IN VIDEO OUT SPEAKER IMPEDANCE : 3

MÉTODO 1: Vídeo Componente (QUALIDADE MELHOR) Se o televisor estiver equipado com entradas de vídeo componente, ligue um cabo de vídeo componente (não fornecido) entre a ficha de saída de vídeo componente (PR, PB e Y) na parte posterior do produto e a ficha de entrada de vídeo componente do televisor.

 Pode seleccionar entre várias definições de resolução, tais como 1080i, 720p, 576p/480p e 576i/480i, dependendo do tipo de disco. (Consulte a página 27)

 A resolução real pode ser diferente da definição no menu de configuração, se ambos os cabos Componente e HDMI estiverem ligados. A resolução pode também ser diferente, dependendo do disco. (Consulte a página 27)

 Depois de efectuar a ligação de vídeo, defina a origem da entrada de vídeo do televisor de modo a corresponder à saída de vídeo respectiva (HDMI, Componente ou Composta) do produto. Consulte o manual de utilizador do televisor para obter mais informações sobre como seleccionar a origem da entrada de vídeo.  Se configurou o controlo remoto do produto para comandar o televisor, prima o botão TV SOURCE no controlo remoto e seleccione COMPONENT como a origem externa do televisor.  Na reprodução de um DVD, se as fichas de HDMI e de componente estiverem ligadas e seleccionar o modo Componente 1080p, 1080i, 720p ou 576p/480p, o menu de configuração do ecrã apresenta uma resolução de saída de 1080p, 1080i, 720p ou 576p/480p no menu. A resolução real é 576i/480i.

MÉTODO 2: Vídeo Composto (BOA QUALIDADE) Ligue o cabo de vídeo fornecido entre a ficha de Saída de vídeo, na parte posterior do produto, e a ficha de entrada de vídeo no seu televisor.

 A fonte de VÍDEO tem sempre a resolução de saída 576i/480i, independentemente da resolução definida no menu de configuração. (Consulte a página 27)

 Depois de efectuar a ligação de vídeo, defina a origem da entrada de vídeo do televisor de modo a corresponder à saída de vídeo respectiva (HDMI, Componente ou Composta) do produto. Consulte o manual de utilizador do televisor para obter mais informações sobre como seleccionar a origem da entrada de vídeo.  Se configurou o controlo remoto do produto para comandar o televisor, prima o botão TV SOURCE no controlo remoto e seleccione VIDEO como a origem externa do televisor.

! CUIDADO  Não ligue a unidade através de um gravador de vídeo. Os sinais de vídeo recebidos de um gravador de vídeo podem ser afectados por sistemas de protecção de direitos de autor e a imagem pode ser apresentada com distorção.

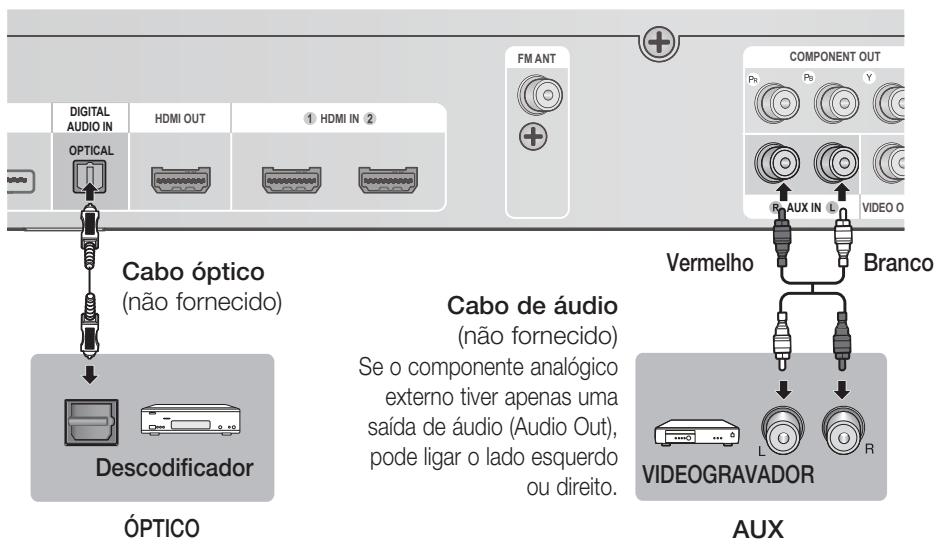

Cabo de áudio (não fornecido) Se o componente analógico externo tiver apenas uma saída de áudio (Audio Out), pode ligar o lado esquerdo ou direito. VIDEOGRAVADOR

ÓPTICO: Ligar um Componente Digital Externo Componentes de sinal digital, tais como uma caixa de recepção do serviço de cabo ou um receptor de satélite (Descodificador). 1. Ligue a Entrada digital (ÓPTICA) do produto à Saída digital do componente digital externo. 2. Prima o botão FUNCTION para seleccionar a entrada D. IN. • Os modos alternam da seguinte forma: BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

 Para ver vídeos a partir da caixa de recepção do serviço de cabo ou do receptor de satélite, tem de ligar a saída de vídeo a um televisor.

 Este sistema suporta frequências de amostragem digitais de 32 kHz, ou superiores, de componentes digitais externos.

 Este sistema suporta apenas áudio DTS e Dolby digital. Áudio MPEG, de fluxo de bits, não é suportado.

AUX: Ligar um componente externo analógico Componentes de sinal analógico, como por exemplo um videogravador. 1. Estabeleça a ligação entre a entrada AUX IN (Áudio) no produto e a saída de Áudio do componente analógico externo. • Certifique-se de que as cores dos conectores correspondem. 2. Prima o botão FUNCTION para seleccionar a entrada AUX. • Os modos mudam da seguinte forma : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

 Pode ligar a ficha de saída de vídeo do videogravador ao televisor e ligar as fichas de saída de áudio do videogravador a este dispositivo.

Ligações Ligar à Rede Este produto permite aceder a produtos baseados na rede (consulte as páginas 55~64) como, por exemplo, Smart Hub e BD-LIVE, bem como receber actualizações de software quando é efectuada uma ligação à rede. Recomendamos a utilização de um router sem fios ou um router IP para a ligação. Para obter mais informações sobre a ligação do router, consulte o manual do utilizador do router ou contacte o fabricante do mesmo para obter assistência técnica.

Rede por Cabo 1. Utilizando o cabo Directo LAN (cabo UTP), ligue o terminal LAN do produto ao terminal LAN do modem. 2. Configurar as opções de rede. (Consulte a página 33)

DIGITAL AUDIO IN HDMI OUT OPTICAL WIRELESS LAN Router Modem de banda larga (com router integrado) Serviço de banda larga

Modem de banda larga Serviço de banda larga

Funcionar em rede com a função PC para AllShare (Consulte a página 64)

 O acesso pela Internet ao Servidor de Actualizações da Samsung poderá não ser permitido, consoante o router que utilizar ou conforme a política do fornecedor ISP. Para obter mais informações, contacte o seu fornecedor ISP (Internet Service Provider).  Os utilizadores de DSL devem utilizar um router para estabelecer a ligação à rede.  Para utilizar a função AllShare, ligue um PC à rede conforme demonstrado na imagem.

Rede sem Fios Pode ligar à rede com um IP Sharer sem fios. 1. É necessário um router AP/IP sem fios para efectuar uma ligação de rede sem fios. Ligue o adaptador de rede sem fios à ficha do adaptador de rede sem fios no painel posterior do produto. 2. Para definir as opções de configuração, consulte a página 33.

Serviço de banda larga LAN iPod

DIGITAL AUDIO IN OPTICAL IP Sharer sem fios

WIRELESS LAN PC Funcionar em rede com a função PC para AllShare (Consulte a página 64)

Adaptador de rede sem fios (não fornecido)

 Este produto só é compatível com o adaptador de rede sem fios da Samsung. (não fornecido) (Nome do modelo:

WIS09ABGN). - O Adaptador de rede sem fios da Samsung é vendido em separado. Para o adquirir contacte um revendedor da Samsung Electronics. Terá de utilizar um IP Sharer sem fios compatível com IEEE 802.11 a/b/g/n. (n é recomendado para o funcionamento estável da rede sem fios.) A rede local sem fios pode, por natureza, provocar interferências, consoante as condições de utilização. (desempenho do ponto de acesso, distância, obstáculos, interferência de outros dispositivos de rádio, etc). Seleccione o modo Infrastructure do IP Sharer sem fios. O modo Ad-hoc não é suportado. Ao aplicar o código de segurança para o ponto de acesso (IP Sharer sem fios), são suportados apenas os protocolos de segurança seguintes. 1) Modo de autenticação: WEP, WPAPSK, WPA2PSK 2) Tipo de codificação: WEP, AES Para utilizar a função AllShare, ligue um PC à rede conforme demonstrado na imagem.

Ligar a Antena FM Antena FM (fornecida)

1. Ligue a antena FM fornecida à tomada de ANTENA FM. 2. Desloque lentamente o fio da antena até encontrar um local com boa recepção e prenda-a a uma parede ou a outra superfície rígida.

 Este produto não recebe emissões AM. Português

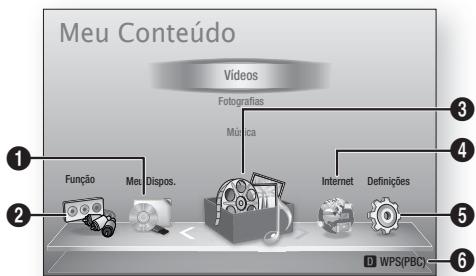

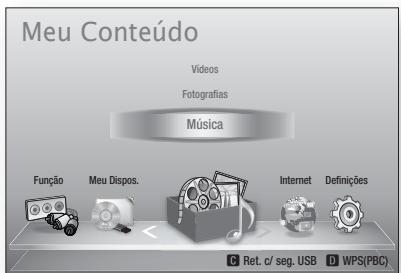

Configuração Definição Inicial 1. Ligue o televisor depois de ligar o produto. Quando o produto é ligado ao televisor pela primeira vez, é apresentado o ecrã Definição Inicial.

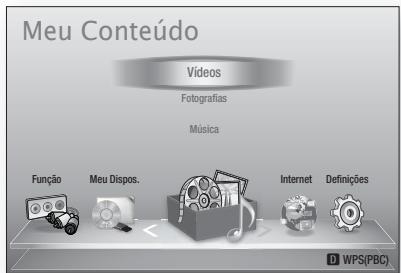

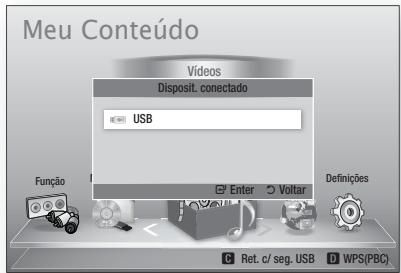

Meu Conteúdo Vídeos Fotografias Música

✎ NOTA  O menu inicial não é apresentado se não configurar as definições iniciais, excepto na situação seguinte.

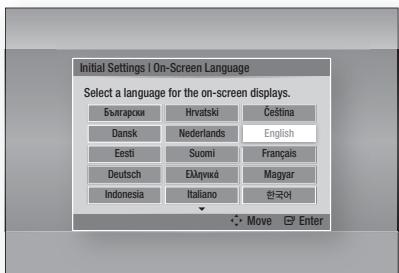

2. Prima os botões ▲▼◄► para seleccionar o idioma pretendido e, em seguida, prima o botão ENTER. 3. Prima o botão ENTER para seleccionar Iniciar. 4. Prima os botões ▲▼ para seleccionar o formato de imagem de TV pretendido e, em seguida, prima o botão ENTER. (Consulte a página 27) 5. Prima os botões ▲▼ para seleccionar as definições de rede pretendidas: Cabo, Sem Fios (Geral), WPS(PBC) ou One Foot Connection e, em seguida, prima o botão ENTER. Se não souber os detalhes das definições de rede, prima o botão AZUL (D) no controlo remoto para ignorar as definições de rede, concluir as definições iniciais e aceder ao menu inicial. Se seleccionou uma Definição de rede, consulte as páginas 33~36 para obter mais informações sobre as definições de rede. Quando terminar, avance para o Passo 6. 6. É apresentado o menu inicial. (Para obter mais informações sobre o menu inicial, consulte a página 25).

 Se premir o botão AZUL (D) durante a configuração de rede, pode aceder ao menu inicial, mesmo que a configuração da rede não esteja concluída.

 Se pretender visualizar novamente o ecrã Definição Inicial para efectuar alterações, seleccione a opção Repor. (Consulte a página 37)

 Se utilizar um cabo HDMI para ligar o produto a um televisor Samsung compatível com Anynet+ (HDMI-CEC) e 1.) Tiver definido a função Anynet+ (HDMI-CEC) como Ligado no televisor e no produto e 2.) Tiver definido o televisor para um idioma suportado pelo produto, este irá seleccionar esse idioma como o idioma preferido, automaticamente.

 Se o produto ficar parado durante mais de 5 minutos, será apresentada uma protecção de ecrã no televisor. Se o produto ficar no modo de protecção de ecrã durante mais de 20 minutos, a alimentação desliga-se automaticamente.

3. Prima os botões ▲▼ para seleccionar o submenu pretendido e, em seguida, prima o botão ENTER.

4. Prima os botões ▲▼ para seleccionar o item pretendido e, em seguida, prima o botão ENTER.

2. Prima os botões ◄► para seleccionar Definições e, em seguida, prima o botão ENTER.

Aceder ao menu Definições

5. Prima o botão EXIT para sair do menu.

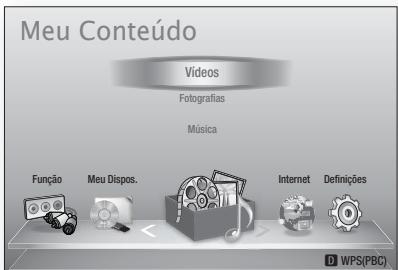

Botão MENU : Prima para avançar para o menu inicial.

Botão RETURN : Regressa ao menu anterior.

Botão ENTER / DIRECÇÃO : Desloca o cursor ou um item seleccionado. Activa o item seleccionado. Confirma uma definição.

 Quando o produto estiver ligado à rede, seleccione Internet no menu inicial. Transfira os conteúdos pretendidos de Samsung Apps. (Consulte as páginas 62~64)

 Estes passos de acesso poderão diferir, consoante o menu seleccionado.

 O texto apresentado no ecrã pode ser alterado

Botão EXIT : Prima para sair do menu actual.

no produto após actualizar a versão de software.

Para aceder ao menu Definições e respectivos submenus, execute os passos seguintes: 1. Prima o botão POWER. É apresentado o menu inicial. • Menu inicial

Selecciona Meu Dispos.

Selecciona Meu Conteúdo.

Selecciona Internet.

Selecciona Definições.

Apresenta os botões disponíveis.

Configuração  Dependendo do conteúdo e da posição da

Visualização Pode configurar várias opções de visualização, como Resolução, Formato da Imagem TV, etc.

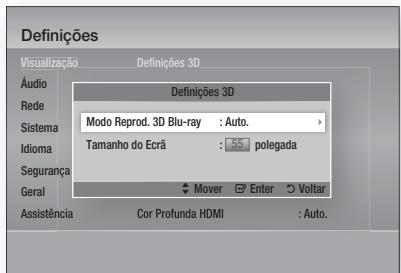

Definições 3D Seleccione se pretende reproduzir Blu-ray Disc com conteúdos 3D no modo 3D. Definições Visualização

Definições 3D Rede Sistema

Segurança > Mover " Enter ' Voltar

Modo Reprod. 3D Blu-ray Os 3D Blu-ray Discs estão disponíveis em dois formatos: Blu-ray 3D e apenas 3D. Pode optar por reproduzir um disco Blu-ray 3D em modo 3D ou 2D antes de reproduzir o disco. • Auto. : Detectar automaticamente se o televisor ligado é compatível com 3D e reproduzir um disco Blu-ray 3D em 3D ou 2D, ou disco de apenas 3D em 3D se o televisor suportar 3D. Os discos de apenas 3D não são reproduzidos se o televisor não suportar 3D. • 3D  3D : Pode reproduzir discos de apenas 3D e discos Blu-ray 3D sempre no modo 3D. • 3D  2D : Pode reproduzir discos Blu-ray 3D sempre no modo 2D. Os discos de apenas 3D não serão reproduzidos.

 Para parar um filme durante a reprodução 3D,

prima o botão PARAR () uma vez. O filme pára e a opção de modo 3D é desactivada. Para alterar a selecção da opção 3D durante a reprodução de um filme 3D, prima o botão PARAR () uma vez. É apresentado o menu Blu-ray. Prima novamente o botão PARAR () e seleccione a opção Definições 3D no menu Blu-ray.

imagem no ecrã do televisor, poderão ser apresentadas barras verticais negras no lado esquerdo, no lado direito ou em ambos os lados do ecrã.

Tamanho do Ecrã Permite introduzir o tamanho real do ecrã do televisor para que o produto possa ajustar a imagem conforme o tamanho do ecrã e assim apresentar uma imagem 3D optimizada. (O tamanho de ecrã máximo permitido é de 116 polegadas, para este produto.)

! CUIDADO  Se pretender visualizar conteúdos em 3D, ligue um dispositivo 3D (receptor de AV ou televisor compatível com 3D) à porta HDMI OUT do produto, utilizando um cabo HDMI de alta velocidade. Ponha óculos 3D antes de reproduzir conteúdo em 3D.

 O produto emite sinais 3D apenas através do cabo HDMI ligado à porta HDMI OUT.

 A resolução de vídeo no modo de reprodução em 3D é definido consoante a resolução do vídeo em 3D original e não pode ser alterada.

 Algumas funções, como BD Wise, ajuste do tamanho do ecrã e ajuste da resolução, poderão não funcionar correctamente no modo de reprodução em 3D.

 A distância de visualização de imagens 3D deve ser, pelo menos, três vezes superior à largura do ecrã do televisor. Por exemplo, se tiver um televisor de 46 polegadas, mantenha uma distância de 138 polegadas em relação ao ecrã. - Coloque o ecrã do vídeo 3D ao nível dos olhos para obter a melhor qualidade de imagem 3D.

 Quando o produto está ligado a determinados dispositivos 3D, o efeito 3D poderá não funcionar correctamente.

BD Wise (Apenas Produtos Samsung)

Dependendo do tipo de televisor, pode ajustar a definição do ecrã.

BD Wise é a mais recente função de conectividade da Samsung. Quando liga um produto Samsung a um televisor Samsung com BD Wise através de HDMI, e BD Wise encontra-se ligado no produto e no televisor, o produto emite vídeo na taxa de fotogramas e resolução de vídeo do disco BD/DVD. • Desligado : A resolução de saída é fixada como a resolução anteriormente definida no menu Resolução, independentemente da resolução do disco. Consulte a secção Resolução abaixo. • Ligado : O produto emite vídeo na resolução original e na taxa de fotogramas do disco BD/ DVD.

• 16:9 Original : Seleccione quando pretende ligar o produto a um ecrã de formato 16:9. O produto irá apresentar todos os conteúdos no formato original da imagem. O conteúdo formatado em 4:3 é apresentado com barras pretas do lado esquerdo e do lado direito. • 16:9 Total : Seleccione quando pretende ligar o produto a um ecrã de formato 16:9. O conteúdo irá preencher o ecrã completo. O conteúdo formatado em 4:3 é esticado. • 4:3 Caixa Horizontal : Seleccione quando pretende ligar o produto a um ecrã de formato 4:3. O produto irá apresentar todos os conteúdos no formato original da imagem. O conteúdo formatado em 16:9 é apresentado com barras pretas em cima e em baixo. • 4:3 convertido : Seleccione quando pretende ligar o produto a um ecrã de formato 4:3. O conteúdo 16:9 terá as partes das extremidades esquerda e direita cortadas.

 Dependendo do tipo de disco, alguns formatos

poderão não estar disponíveis.  Se seleccionar um formato de imagem diferente do formato de imagem do ecrã do seu televisor, as imagens poderão parecer distorcidas.  Se seleccionar 16:9 Original, o conteúdo pode ser apresentado no formato 4:3 Pillarbox (barras negras nos lados da imagem).

Tamanho do Ecrã Smart Hub Defina o ecrã Smart Hub como o tamanho optimizado.

• Tamanho 1 : O tamanho do ecrã Smart Hub será mais pequeno que a predefinição. Podem ser apresentadas barras laterais negras no ecrã. • Tamanho 2 : O produto apresenta tamanho de ecrã Smart Hub normal. • Tamanho 3 : O ecrã Smart Hub é apresentado com um tamanho maior. A imagem pode ser demasiado grande para o ecrã do televisor.

 Quando BD Wise estiver ligado, a definição da

resolução é predefinida automaticamente para BD Wise e BD Wise é apresentado no menu da resolução.  Se o produto estiver ligado a um dispositivo que não suporte a função BD Wise, não é possível utilizar esta função.  Para que o BD Wise funcione correctamente, defina os menus BD Wise do produto e do televisor como Ligado.

Resolução Permite definir a resolução de saída do sinal de vídeo Componente e HDMI como Auto, 1080p, 1080i, 720p, 576p/480p ou 576i/480i. O número indica o número de linhas de vídeo por fotograma. O “i” e “p” indicam a leitura entrelaçada e progressiva, respectivamente. Quanto mais linhas, melhor a qualidade. • Auto. : Define automaticamente a resolução de saída para a resolução máxima do televisor ligado. • BD Wise : Define automaticamente a resolução para a resolução do disco BD/DVD, se tiver ligado o produto com HDMI a um televisor com a função BD Wise. (O item do menu da função BD Wise só é apresentado se a função BD Wise estiver activada. Consulte a secção sobre BD Wise acima.) • 1080p : A saída equivale a 1080 linhas de vídeo progressivo. (apenas HDMI) • 1080i : A saída equivale a 1080 linhas de vídeo entrelaçado. • 720p : A saída equivale a 720 linhas de vídeo progressivo. • 576p/480p : A saída equivale a 576/480 linhas de vídeo progressivo. • 576i/480i : A saída equivale a 576/480 linhas de vídeo entrelaçado. (apenas VIDEO)

Português HT-D5200_POR_1226.indd 27

Configuração Resolução de acordo com o modo de saída • Reprodução de conteúdos Blu-ray Disc/Electrónico/Digital HDMI / ligado

Resolução do Blu-ray Disc

Resolução máxima da entrada do televisor

Resolução máxima da entrada do televisor

• Reprodução de DVD HDMI / ligado

Resolução máxima da entrada do televisor

 Se o televisor ligado não suportar Área vis. vídeo

ou a resolução seleccionada, é apresentada a mensagem “Se não for apresentada qualquer imagem após a selecção, aguarde 15 segundos”. Em seguida, a resolução é revertida para o valor anterior automaticamente. É apresentada a mensagem “Pretende efectuar uma selecção?”. Se seleccionar Sim, o ecrã do televisor apaga-se durante 15 segundos e, em seguida, a resolução é revertida para a resolução anterior automaticamente. Se o ecrã ficar apagado após ter alterado a resolução, retire todos os discos e, em seguida, prima sem soltar o botão PARAR () no painel anterior do produto durante mais de 5 segundos. Todas as definições são restauradas para os valores das definições de fábrica. Siga os passos indicados na página anterior para aceder a cada um dos modos e seleccione a opção Programação do ecrã suportada pelo seu televisor. Quando as predefinições de fábrica são repostas, todos os dados do utilizador guardados em BD Data são eliminados. O Blu-ray Disc tem de dispor da funcionalidade de 24 fotogramas para que o produto possa utilizar o modo Área vis. vídeo (24Fs). Se as fichas HDMI e Componente estiverem ligadas e estiver a visualizar em saída em Componente, a resolução é definida em 576i/480i.

Formato de Cor HDMI Permite definir o formato de colorimetria para a saída HDMI de modo a que corresponda às capacidades do dispositivo ligado (televisor, monitor, etc). • Auto. : Define automaticamente o produto para utilizar o formato ideal suportado pelo dispositivo. • YCbCr (4:4:4) : Se o televisor suportar a colorimetria YCbCr através de HDMI, seleccione esta opção para produzir a gama de cores YCbCr normal. • RGB (Padrão) : Seleccione esta opção para produzir a gama de cores RGB normal. • RGB (Avançado) : Caso tenha ligado o produto a um dispositivo de visualização DVI, tal como um monitor, seleccione esta opção para emitir a gama de cores RGB melhorado.

Área vis. vídeo (24F) Definir a função Área vis. vídeo (24Fs) como Auto. permite ajustar a saída HDMI do produto para 24 fotogramas por segundo, para obter uma melhor qualidade de imagem. Só pode usufruir da funcionalidade Área vis. vídeo (24Fs) num televisor que suporte esta taxa de fotogramas. Pode seleccionar a funcionalidade Área vis. vídeo apenas quando o produto se encontrar nos modos de resolução de saída HDMI 1080i ou 1080p. • Auto. : As funções de Movie Frame (Filme) (24Fs) funcionam. • Desligado : As funções de Movie Frame (Filme) (24Fs) estão desligadas.

Cor Profunda HDMI Permite emitir vídeo a partir da ficha HDMI OUT com Cor Profunda. Deep Color proporciona uma reprodução de cores mais precisa e com maior profundidade. • Auto. : O produto emite vídeo com Cor Profunda num televisor ligado com suporte de Deep Color HDMI. • Desligado : A imagem é emitida sem Cor Profunda.

Modo Still Permite definir o tipo de imagem apresentada pelo produto, quando interrompe a reprodução do DVD. • Auto. : Apresenta automaticamente a melhor imagem fixa consoante o conteúdo. • Moldura : Seleccione ao parar uma cena com pouca acção. • Campo : Seleccione ao parar uma cena com muita acção.

Modo Progressivo Permite melhorar a qualidade da imagem, ao visualizar DVDs. • Auto. : Seleccione esta opção para que o produto seleccione automaticamente a melhor qualidade de imagem para o DVD que está a ver. • Vídeo : Seleccione esta opção para obter a melhor qualidade de imagem em DVDs de concertos ou programas de televisão.

Português HT-D5200_POR_1226.indd 29

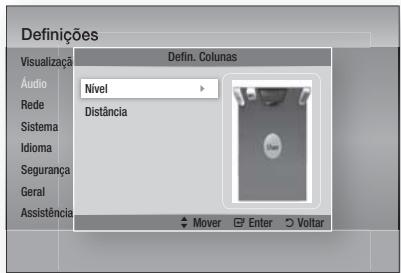

Defin. Colunas Definições Defin. Colunas

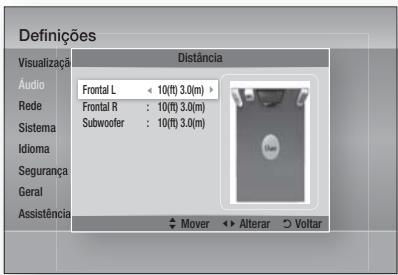

Distância Se não for possível colocar as colunas a igual distância da posição de audição, pode regular o tempo de atraso dos sinais de áudio provenientes das coluna dianteira e do subwoofer. • Pode definir a distância das colunas entre 0,3 m e 9,0m.

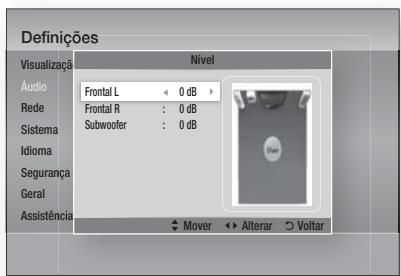

Pode regular o balanço e o nível de cada coluna. Regular o nível da coluna subwoofer/coluna anterior • O nível do volume pode ser regulado faseadamente de -6dB a +6dB. • O volume aumenta quando se aproxima de +6dB e diminui quando se aproxima de -6dB.

Assistência > Mover < Alterar ' Voltar

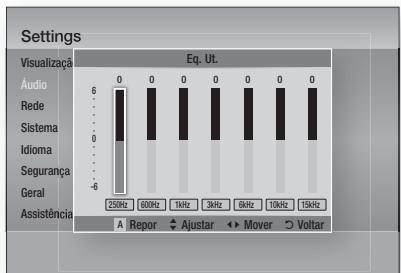

Pode definir as configurações do equalizador manualmente, de acordo com as suas preferências. Settings

Os sinais de áudio transmitidos através do cabo de HDMI podem ser ligados ou desligados. • Desligado : O vídeo é transmitido apenas através do cabo de ligação HDMI e apenas é emitido som pelas colunas do produto. • Ligado : Os sinais de vídeo e áudio são transmitidos através do cabo de ligação HDMI e o áudio é enviado apenas para as colunas do televisor.

 A função de áudio HDMI é automaticamente ajustada para 2 canais para colunas de televisores.

Canal Retorno Áudio Pode usufruir do som do televisor pelas colunas do Sistema de cinema em casa, utilizando apenas um cabo HDMI. • Auto. : Permite ouvir o som do televisor através das colunas do Sistema de cinema em casa, desde que o televisor seja compatível com a função de canal de retorno de áudio. • Desligado : Desactiva a função de canal de retorno de áudio.

• Fluxo de bits (Dolby D. Recodificado) : Seleccione esta opção se não tiver um receptor AV com suporte de HDMI, mas tiver um receptor AV com capacidade de descodificação Dolby Digital. Para obter mais informações, consulte a tabela de selecção de saída digital. (Consulte a página 32) Os Blu-ray Discs podem incluir três sequências de áudio: - Áudio principal: A faixa de áudio principal. - Áudio BONUSVIEW: Faixa de áudio adicional, como comentários do realizador ou dos actores. - Efeitos sonoros de navegação: Quando selecciona itens do menu de navegação, pode ser emitido um efeito sonoro de navegação. Os efeitos sonoros de navegação são diferentes em cada Blu-ray Disc.

✎ NOTA  Pode ser activada quando o HDMI Audio estiver LIGADO.

 Assegure-se de que selecciona a Saída digital

 Quando a função Anynet+ (HDMI-CEC) está desligada, a função de canal de retorno de áudio não está disponível.  Utilizar um cabo HDMI sem certificação ARC (Audio Return Channel) pode causar problemas de compatibilidade.  A função ARC só está disponível se o televisor for compatível com ARC.

Saída Digital A Saída digital deve ser definida de modo a corresponder às funcionalidades do receptor de AV ligado ao produto: • PCM : Seleccione esta opção se tiver ligado um receptor AV com suporte de HDMI. • Fluxo de bits (Não processado) : Seleccione esta opção se tiver ligado um receptor AV com suporte de HDMI com capacidade de descodificação Dolby TrueHD e DTS-HD Master Audio. • Fluxo bits (DTS Recodificado) : Seleccione esta opção se tiver ligado um receptor AV com uma Entrada óptica digital capaz de descodificar DTS.

correcta, caso contrário poderá não ser emitido qualquer som ou o produto poderá emitir um ruído alto. Se o dispositivo HDMI (receptor de AV, televisor) não for compatível com formatos comprimidos (Dolby digital, DTS), o sinal de áudio é emitido como PCM. Os DVDs padrão não têm áudio BONUSVIEW nem efeitos sonoros de navegação. Alguns Blu-ray Discs não têm áudio BONUSVIEW nem efeitos sonoros de navegação. Esta configuração da Saída digital não afecta a saída de áudio analógico (esquerda/direita) ou de áudio HDMI no seu televisor. Afecta a saída óptica e de áudio HDMI quando o produto está ligado a um receptor de AV. Se reproduzir faixas de áudio MPEG, a saída de áudio é emitida como PCM, independentemente da selecção de Saída digital (PCM ou Fluxo de bits)

Configuração Selecção para Saída Digital

áudio em DVD Definição para Blu-ray Disc

Fluxo de bits (Não processado)

Fluxo de bits (DTS recodificado)

Receptor de AV com Receptor de AV com Receptor de AV com suporte de HDMI suporte de HDMI

suporte de HDMI Ligação

Sequência de áudio no Blu-ray Disc

PCM Fluxo de bits (Dolby D recodificado) Receptor de AV com

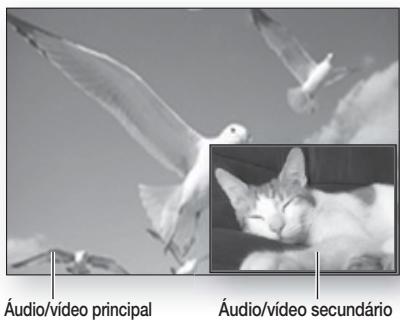

DTS DTS DTS Descodifica o áudio principal e o áudio BONUSVIEW em conjunto para áudio PCM e adiciona efeitos sonoros de navegação.

Emite apenas a sequência de áudio principal para que o receptor de AV descodifique o fluxo de bits de áudio. Não é emitido áudio BONUSVIEW nem efeitos sonoros de navegação.

Descodifica o áudio principal e o áudio BONUSVIEW em conjunto para áudio PCM e adiciona efeitos sonoros de navegação e, em seguida, volta a codificar o áudio PCM em fluxo de bits de DTS.

Descodifica o áudio principal e o áudio BONUSVIEW em conjunto para áudio PCM e adiciona efeitos sonoros de navegação e, em seguida, volta a codificar o áudio PCM em fluxo de bits Dolby digital ou PCM.

* Se a sequência de origem for de 2 canais, a definição “Dolby D Recodificado” não é aplicada. A saída será LPCM de 2 canais.

Controlo do Intervalo Dinâmico Pode ouvir diálogos nitidamente mesmo com som baixo. Esta opção apenas se encontra activa se o produto detectar um sinal Dolby Digital. • Auto. : O Controlo do Intervalo Dinâmico será definido automaticamente com base nas informações fornecidas pela banda Sonora Dolby TrueHD.

• Desligado : Pode ver o filme através da opção de intervalo dinâmico padrão. • Ligado : Quando as bandas sonoras de filmes são reproduzidas com um nível de volume baixo ou através de colunas de pequena dimensão, o sistema pode aplicar uma compressão adequada para tornar os conteúdos de som mais baixo mais nítidos e evitar alterações de volume demasiado pronunciadas.

O vídeo pode mostrar atrasos em relação ao som quando o produto está ligado a um televisor digital. Se tal acontecer, regule o tempo de atraso do som de modo a coincidir com o vídeo. • Pode definir o tempo de atraso de áudio entre 0 ms e 300 ms. Defina este valor para obter o estado ideal.

Configurar uma Ligação com Fios - Auto. 1. Prima os botões ▲▼ para seleccionar Cabo. Definições

Antes de começar, contacte o seu fornecedor de serviços de Internet para determinar se o endereço IP é estático ou dinâmico. Se for dinâmico e estiver a utilizar uma ligação com ou sem fios, recomendamos a utilização dos procedimentos Auto. Se estiver a utilizar uma ligação sem fios e o router tiver capacidade, pode utilizar WPS(PBC) ou Ligação "one foot". Se o endereço IP for estático, terá de utilizar o procedimento de configuração manual para as ligações com e sem fios.

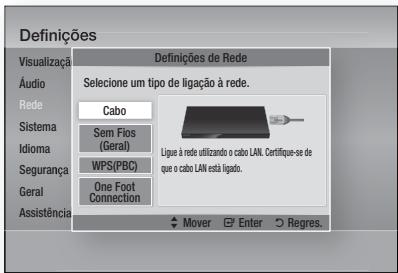

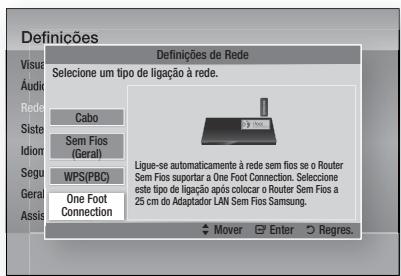

Definições de Rede Para iniciar a configuração da ligação à rede do produto, siga os passos seguintes: 1. No menu inicial, prima os botões ◄► para seleccionar Definições e, em seguida, prima o botão ENTER. 2. Prima os botões ▲▼ para seleccionar Rede e, em seguida, prima o botão ENTER. 3. Prima os botões ▲▼ para seleccionar Definição de rede e, em seguida, prima o botão ENTER. 4. Prima os botões ▲▼ para seleccionar Cabo, Sem Fios (Geral), WPS(PBC) ou One Foot Connection e, em seguida, prima o botão ENTER.

Visualização Áudio Rede Sistema

Selecione um tipo de ligação à rede. Cabo

> Mover " Enter ' Regres.

2. Prima o botão ENTER. É apresentado o ecrã Estado da Rede. O produto estabelece ligação à rede depois de a ligação à rede ser verificada. Configurar uma Ligação com Fios - Manual Se tiver um endereço IP estático ou a configuração automática não funcionar, será necessário configurar os valores das definições de rede manualmente. Para ver os valores da Definições de Rede na maioria dos computadores Windows, siga os passos seguintes: 1. Clique com o botão direito do rato no ícone Rede no canto inferior direito do ambiente de trabalho do Windows. 2. No menu de contexto, clique em Estado. 3. Na caixa de diálogo apresentada, clique no separador Suporte. 4. No separador Suporte, clique no botão Detalhes. São apresentadas as definições de rede.

5. Se tiver uma rede com fios, avance para a secção Rede com fios. Se tiver uma rede sem fios, avance para a secção Rede sem fios nas páginas 34~36.

Português HT-D5200_POR_1226.indd 33

Configuração Para introduzir as definições de rede no produto, siga os seguintes passos:

Rede sem fios Pode configurar uma rede sem fios de três formas:

1. Prima os botões ▲▼ para seleccionar Cabo e, em seguida, prima o botão ENTER. 2. Prima os botões ◄► para seleccionar Definições IP e, em seguida, prima o botão ENTER.

• Sem Fios (Geral) • Utilizando WPS(PBC). • One Foot Connection A opção Sem Fios (Geral) inclui os procedimentos de configuração Automático e Manual.

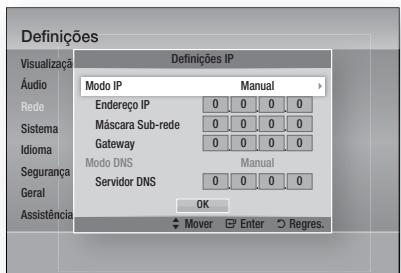

Definições IP Visualização Áudio

Modo IP Manual 0 . 0 . 0 . 0 0 . 0 . 0 . 0

Configurar a Ligação de Rede Sem Fios - Auto.

Prima o botão ENTER para seleccionar Modo IP.

Prima os botões ▲▼ para seleccionar Manual e, em seguida, prima o botão ENTER.

Prima o botão ▼ para aceder ao primeiro campo de entrada (Endereço IP).

A maioria das redes sem fios possui um sistema de segurança opcional em que os dispositivos têm de aceder à rede para transmitir um código de segurança codificado, denominado Chave de Acesso ou Chave de Segurança. A Chave de Segurança é baseada numa Frase–passe, normalmente constituída por uma sequência de letras e números, de um determinado comprimento, introduzida pelo utilizador ao configurar a segurança da rede sem fios. Se utilizar este método para configurar a ligação à rede, e tiver definido uma Chave de Segurança para a rede sem fios, será necessário introduzir a Frase-passe durante o processo de configuração automático.

Utilize os botões numéricos no controlo remoto para introduzir números.

1. Prima os botões ▲▼ para seleccionar Sem Fios (Geral).

Quando terminar o preenchimento de um campo, prima o botão ► para avançar para o campo seguinte. Também pode utilizar os botões de setas para mudar para a opção anterior, seguinte ou retroceder.

Introduza os valores de Endereço IP, Máscara Sub-rede e Gateway.

Prima o botão ▼ para aceder ao Modo DNS.

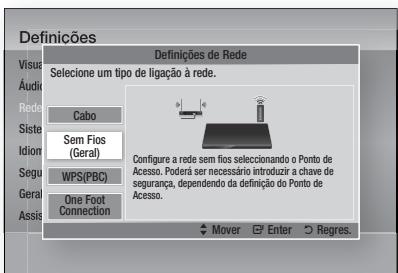

Definições Definições de Rede Visualização Selecione um tipo de ligação à rede. Áudio Rede Sistema Idioma

Cabo Sem Fios (Geral)

SegurançaWPS(PBC) Geral One Foot Connection Assistência

Configure a rede sem fios seleccionando o Ponto de Acesso. Poderá ser necessário introduzir a chave de segurança, dependendo da definição do Ponto de Acesso.

> Mover " Enter ' Regres.

10. Prima o botão ▼ para aceder ao primeiro campo de entrada DNS. Introduza os números indicados.

2. Prima o botão ENTER. Quando o leitor concluir a procura, é apresentada uma lista das redes disponíveis.

11. Prima o botão ENTER para seleccionar OK. É apresentado o ecrã Estado da Rede. O produto estabelece ligação à rede depois de a ligação à rede ser verificada.

3. Prima os botões ▲▼ para seleccionar a rede pretendida e, em seguida, prima o botão ENTER. É apresentado o ecrã Segurança.

Definições Visualização Áudio

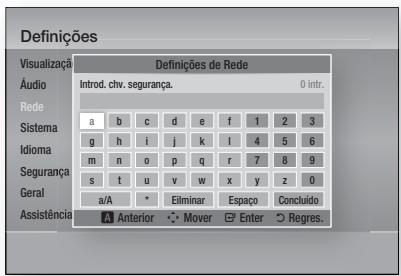

Definições de Rede Introd. chv. segurança.

Para introduzir as definições de rede no produto, siga os seguintes passos: 1. Siga os passos 1 a 5 indicados no procedimento ‘Configurar a Ligação de Rede Sem Fios - AUTO'. 2. Quando terminar, prima os botões ▲▼◄► para mover o cursor para Concluído e, em seguida, prima o botão ENTER. É apresentado o ecrã Estado da Rede.

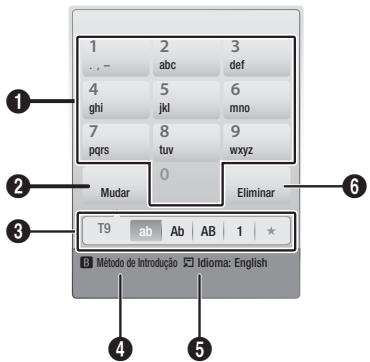

4. No ecrã Segurança, introduza a Frase-passe da sua rede. Introduza números directamente utilizando o controlo remoto. Para seleccionar uma letra, prima os botões ▲▼◄► para mover o cursor e, em seguida, prima o botão ENTER.

Rede Sistema Idioma Segurança Geral Assistência

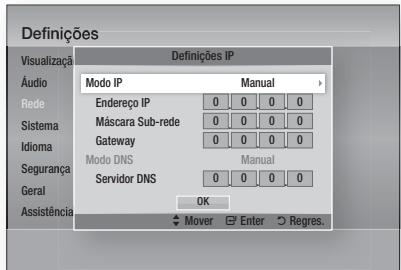

Definições IP Visualização Áudio Rede

Endereço IP Máscara Sub-rede Gateway

> Mover " Enter ' Regres.

 Poderá localizar a Frase-passe num dos ecrãs de configuração utilizados para configurar o router ou modem.

5. Quando terminar, prima os botões ▲▼◄► para mover o cursor até Concluído e, em seguida, prima o botão ENTER. É apresentado o ecrã Estado da Rede. O produto estabelece ligação à rede depois de a ligação à rede ser verificada.

No ecrã Estado da Rede, seleccione Cancelar e, em seguida, prima Enter.

Prima os botões ◄► para seleccionar Definições IP e, em seguida, prima o botão ENTER.

Prima o botão ENTER para seleccionar Modo IP.

Configurar a Ligação de Rede Sem Fios - Manual

Prima os botões ▲▼ para seleccionar Manual e, em seguida, prima o botão ENTER.

Se a configuração automática não funcionar, é necessário efectuar a configuração da rede manualmente.

Prima o botão ▼ para aceder ao primeiro campo de entrada (Endereço IP).

Utilize os botões numéricos para introduzir números.

Quando terminar o preenchimento de um campo, prima o botão ► para avançar para o campo seguinte. Também pode utilizar os botões de setas para mudar para a opção anterior, seguinte ou retroceder.

Para ver os valores da Definição de rede na maioria dos computadores Windows, siga os passos seguintes: 1. Clique com o botão direito do rato no ícone Rede no canto inferior direito do ecrã. 2. No menu de contexto, clique em Estado. 3. Na caixa de diálogo apresentada, clique no separador Suporte. 4. No separador Suporte, clique no botão Detalhes. São apresentadas as definições de rede.

10. Introduza os valores de Endereço IP, Máscara Sub-rede e Gateway. 11. Prima o botão ▼ para aceder ao Modo DNS. 12. Prima o botão ▼ para aceder ao primeiro campo de entrada DNS. Introduza os números indicados. 13. É apresentado o ecrã Estado da Rede. O produto estabelece ligação à rede depois de a ligação à rede ser verificada.

Português HT-D5200_POR_1226.indd 35

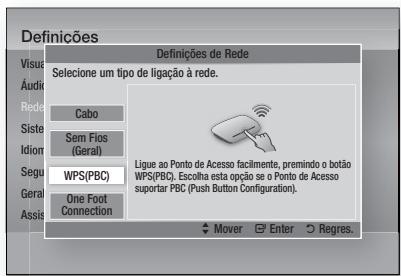

Configuração WPS(PBC)

2. Prima o botão ENTER.

A forma mais fácil de configurar a ligação de rede sem fios é utilizando a função WPS(PBC) ou a função Ligação "one foot". Se o router sem fios incluir um botão WPS(PBC), execute os passos seguintes:

3. Coloque o router sem fios Samsung a uma distância de 25 cm do adaptador de rede local sem fios da Samsung para estabelecer ligação.

1. Prima os botões ▲▼ para seleccionar WPS(PBC).

4. Aguarde até a ligação ser estabelecida automaticamente.

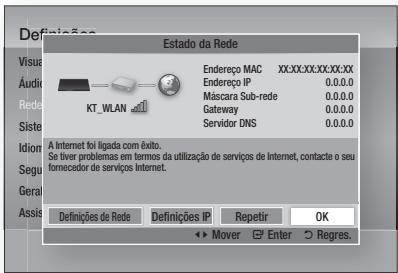

Estado da Rede Definições Definições de Rede Visualização Selecione um tipo de ligação à rede. Áudio Rede

Verifique se foi estabelecida uma ligação à rede e à Internet.

SegurançaWPS(PBC) Geral One Foot Connection Assistência

Definições Ligue ao Ponto de Acesso facilmente, premindo o botão WPS(PBC). Escolha esta opção se o Ponto de Acesso suportar PBC (Push Button Configuration).

> Mover " Enter ' Regres.

KT_WLAN Sistema IdiomaA Internet foi ligada com êxito.

Se tiver problemas em termos da utilização de serviços de Internet, contacte o seu

fornecedor de serviços Internet. Segurança

2. Prima o botão ENTER. 3. Prima o botão WPS(PBC) no router até dois minutos depois. O produto apresenta o ecrã de selecção de rede e adquire automaticamente todos os valores da configuração de rede necessários e estabelece ligação à rede. Quando a operação estiver concluída, é apresentado o botão OK. Prima o botão ENTER no controlo remoto.

Assistência Definições de Rede

Definições IP Repetir OK < Mover " Enter ' Regres.

Ligação à Internet do BD-LIVE Pode configurar a ligação sem fios automaticamente se tiver um router sem fios Samsung com suporte da função Ligação "one foot". Para estabelecer ligação utilizando a função Ligação "one foot", execute os passos seguintes:

Defina para permitir ou proibir uma ligação à Internet ao utilizar o serviço BD-LIVE. • Autorizar (tudo) : A ligação à Internet é permitida para todos os conteúdos BD-LIVE. • Autorizar (apenas itens Válidos) : A ligação à Internet apenas é permitida para os conteúdos BD-LIVE com um certificado válido. • Proibir : Não é permitida qualquer ligação à Internet para qualquer conteúdo BD-LIVE.

1. Prima os botões ▲▼ para seleccionar One Foot Connection.

✎ NOTA One Foot Connection

 O que é um certificado válido?

Definições Definições de Rede Visualização Selecione um tipo de ligação à rede. Áudio Rede

SegurançaWPS(PBC) Geral One Foot Connection Assistência

Ligue-se automaticamente à rede sem fios se o Router Sem Fios suportar a One Foot Connection. Seleccione este tipo de ligação após colocar o Router Sem Fios a 25 cm do Adaptador LAN Sem Fios Samsung.

Quando o produto utiliza BD-LIVE para enviar os dados do disco e solicitar ao servidor que certifique o disco, o servidor utiliza os dados transmitidos para verificar se o disco é válido e devolve o certificado ao produto.

 A ligação à Internet pode ficar limitada durante a utilização dos conteúdos BD-LIVE.

> Mover " Enter ' Regres.

Definição Inicial Ao utilizar a opção Definição Inicial, pode definir o idioma, as definições de rede, etc. Para obter mais informações sobre a opção Definição Inicial, consulte a secção Definição Inicial deste manual do utilizador. (Consulte a página 24)

Anynet+ (HDMI-CEC) Anynet+ é uma função prática que proporciona o funcionamento deste aparelho através de outros produtos Samsung com a funcionalidade Anynet+. Para utilizar esta função, ligue este produto a um televisor Samsung com um cabo HDMI. Com a função Anynet+ activada, pode utilizar este produto através do controlo remoto de um televisor Samsung e iniciar a reprodução de discos, premindo simplesmente o botão REPRODUZIR (►) no controlo remoto do televisor. Para obter mais informações, consulte o manual do utilizador do televisor. • Desligado : As funções Anynet+ não estão disponíveis. • Ligado : As funções Anynet+ estão disponíveis.

 Esta função não está disponível se o cabo

HDMI não suportar CEC.  Se o seu televisor Samsung tiver um logótipo Anynet+, significa que suporta a função Anynet+.  Dependendo do televisor, certas resoluções de saída HDMI podem não funcionar. Consulte o manual do utilizador do televisor.

Gestão de Dados da BD Permite gerir os conteúdos transferidos aos quais acedeu através de um Blu-ray Disc com suporte do serviço BD-LIVE e armazenados num dispositivo de memória ligado. Pode verificar as informações do dispositivo, incluindo o tamanho de armazenamento, eliminar os dados BD ou alterar o dispositivo de memória. Informações do Ecrã Gestão de Dados da BD: • Dispositivo Actual : Apresenta o dispositivo seleccionado. • Tamanho Total : Tamanho total da memória do dispositivo.

• Tamanho Disponível : Memória disponível no dispositivo. • Eliminar dados BD : Eliminar todos os dados BD no armazenamento. • Seleccionar Dispositivo : Altere a localização da memória pretendida para guardar dados BD.

 No modo de memória externa, a reprodução

do disco poderá ser interrompida se desligar o dispositivo USB durante a reprodução.  Apenas os dispositivos USB formatados no sistema de ficheiros FAT (etiqueta de volume DOS 8.3) são suportados. É recomendado utilizar dispositivos USB com suporte do protocolo USB 2.0 com velocidade de leitura/ gravação de 4 MB/seg. ou superior.  A função Retomar Reprodução poderá não funcionar após a formatação do dispositivo de armazenamento.  A memória total disponível para a Gestão de Dados da BD pode variar, consoante as condições.

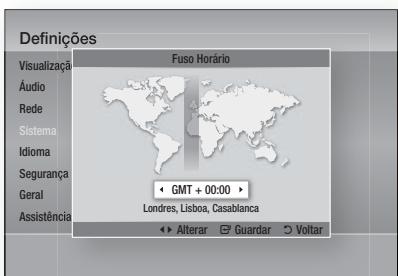

Fuso Horário Pode especificar o fuso horário aplicável ao local. Definições Visualização

Áudio Rede Sistema Idioma Segurança Geral Assistência

GMT + 00:00 Londres, Lisboa, Casablanca

< Alterar " Guardar ' Voltar

DivX® Video On Demand Apresenta o código de registo autorizado do produto. Se ligar ao sítio da Web de DivX e efectuar o registo utilizando esse código, pode transferir o ficheiro de registo VOD. Se activar o registo VOD utilizando Os meus conteúdos, o registo fica concluído.

 Para obter mais informações sobre DivX(R) VOD, visite “http://vod.divx.com”.

Será reposta a predefinição de todas as configurações, excepto as definições de rede e do Smart Hub. É necessário introduzir a palavrapasse para esta função.

Altere a palavra-passe de 4 dígitos utilizada para aceder às funções de segurança.

 A palavra-passe predefinida é 0000. Idioma

Pode seleccionar o idioma pretendido no menu inicial, no menu do disco, etc.. • Menu da ecrã : Seleccione o idioma dos menus no ecrã. • Menu do disco : Seleccione o idioma dos menus no disco. • Áudio : Seleccione o idioma do áudio do disco. • Legenda : Seleccione o idioma das legendas.

1. Retire o disco. 2. Prima sem soltar o botão PARAR () existente no painel anterior durante 5 segundos ou mais. Todas as programações são repostas nos valores de origem.

 Quando as predefinições de origem são repostas, todos os dados do utilizador guardados em BD serão eliminados.

 O idioma seleccionado só aparece se for suportado pelo disco.

Segurança Esta função funciona em conjunto com os discos Bluray e DVD aos quais foi atribuída uma classificação etária ou uma classificação numérica que indica o nível de maturidade do conteúdo. Estes números ajudam o utilizador a controlar os tipos de discos Blu-ray e DVD que a sua família pode ver. Quando acede a esta função pela primeira vez, é apresentado o ecrã de configuração da palavrapasse. Introduza a palavra-passe de 4 dígitos pretendida utilizando os botões numéricos. (A palavrapasse predefinida é 0000.) Após ter configurado a palavra-passe, seleccione a classificação etária que pretende definir para a Classificação parental de BD e o nível de classificação que pretende definir para a Classificação parental de DVD. O produto só irá reproduzir Blu-ray Discs com classificação igual ou inferior à classificação etária e discos DVD com classificação inferior à classificação numérica, excepto se for introduzida a palavra-passe. Números maiores indicam conteúdo para adultos.

Classif. Parental BD Esta opção impede a reprodução de discos Bluray com classificação parental.

Classif. Parental DVD Impede a reprodução de DVDs com classificações numéricas específicas, excepto se for introduzida uma palavra-passe.

Se se esquecer da palavra-passe

Altere a luminosidade de visualização do painel frontal. • Auto. : Reduz a luminosidade durante a reprodução. • Escuro : Escurece a janela de visualização. • Brilhante : Ilumina a janela de visualização.

 Não é possível utilizar o botão de ligar e o

botão de função para alterar a luminosidade.

Controlo Remoto de Rede A função Controlo Remoto da Rede permite controlar o leitor de Blu-ray Disc a partir de um dispositivo remoto, como por exemplo, um smartphone, através de uma ligação sem fios à rede local. Para utilizar a função Controlo Remoto da Rede, execute os passos seguintes: 1. Seleccione Ligado no menu Controlo Remoto da Rede. 2. Instale a aplicação do controlo remoto da rede Samsung para controlar o produto no dispositivo portátil compatível. 3. Certifique-se de que o dispositivo portátil e o produto estão ligados ao mesmo router sem fios. 4. Inicie a aplicação no dispositivo portátil. A aplicação deve localizar o produto e apresentá-lo numa lista. 5. Seleccione o produto.

7. Siga as instruções fornecidas com a aplicação para controlar o produto.

Actualização do Software O menu Actualização de Software permite actualizar o software do produto para obter melhorias ao nível do desempenho, ou serviços adicionais. Pode efectuar actualizações de quatro maneiras: • Pela Internet • Por USB • Por Disco • Por Transf. (Ficheiro) Os quatro métodos são explicados abaixo.

Pela Internet Para actualizar pela Internet, siga estes passos: 1. Seleccione Pela Internet e, em seguida, prima o botão ENTER. É apresentada a mensagem A ligar ao servidor. 2. Se existir uma transferência disponível, é apresentada a janela Transferir com uma barra de progresso e a transferência é iniciada. 3. Quando a transferência estiver concluída, é apresentada a janela Actualizar consulta com três opções: Actualizar agora, Actualizar mais tarde ou. 4. Se seleccionar Upgrade Now (Actualizar Agora), o produto actualiza o software, desliga-se e, em seguida, liga-se automaticamente. 5. Se não fizer qualquer selecção dentro de um minuto ou seleccionar Actualizar Mais Tarde, o produto armazena o novo software actualizado. Pode actualizar o software mais tarde, utilizando a função Por Transf.. 6. Se seleccionar Não Actualizar, o produto cancela a actualização.

 O produto deve estar ligado à Internet para utilizar a função Por Internet.

 A actualização fica concluída quando o produto se desliga e liga novamente.

 Nunca desligue ou ligue o produto

manualmente durante o processo de actualização.  A Samsung Electronics declina qualquer responsabilidade legal por qualquer avaria do produto provocada por uma ligação à Internet instável ou por negligência do consumidor durante uma actualização do software.  Se pretender cancelar a actualização durante a transferência da actualização do software, prima o botão ENTER.

Por USB Para actualizar por USB, siga estes passos: 1. Visite a página www.samsung.com/ bluraysupport 2. Transfira o arquivo zip da actualização de software USB mais recente para o seu computador. 3. Descompacte o arquivo zip para o computador. Deverá ter uma única pasta com o mesmo nome do ficheiro zip. 4. Copie a pasta para uma memória USB. 5. Certifique-se de que o tabuleiro do disco está vazio e, em seguida, insira a memória USB na porta USB do produto. 6. No menu do produto, aceda a Definições > Assistência > Actualização do Software. 7. Seleccione Por USB.

 O tabuleiro do disco tem de estar vazio

quando actualizar o software utilizando a ficha de anfitrião USB.  Quando a actualização do software estiver concluída, verifique os detalhes do software no menu Actualização do Software.  Não desligue o produto durante a actualização do software. Poderá provocar uma avaria no produto.  As actualizações de software através da ficha de anfitrião USB devem ser executadas apenas com uma memória USB.

Português HT-D5200_POR_1226.indd 39

6. Se esta for a primeira utilização da função, ser-lhe-á solicitado que permita ou recuse o controlo remoto do produto. Seleccione Autorizar.

Configuração Por Disco Para actualizar por disco, siga estes passos: 1. Visite a página www.samsung.com/ bluraysupport. 2. Transfira o arquivo zip da actualização de software de disco mais recente para o seu computador. 3. Descompacte o arquivo zip para o computador. Deverá ter uma única pasta com o mesmo nome do ficheiro zip. 4. Grave a pasta para um disco. Recomendamos um CD-R ou DVD-R. 5. Finalize o disco antes de o remover do computador. 6. Insira o disco no produto. 7. No menu do produto, aceda a Definições > Assistência > Actualização do Software. 8. Seleccione Por Disco.

 Quando a actualização do sistema estiver

concluída, verifique os detalhes do software no menu de actualização do software.  Não desligue o produto durante a actualização do software. Poderá provocar uma avaria no produto.

Por Transf. A função Por Transf. permite efectuar actualizações utilizando um ficheiro transferido pelo produto anteriormente, mas que o utilizador decidiu não instalar de imediato, ou um ficheiro transferido pelo produto no Modo de espera (Consulte a secção Transferir no Modo de Espera abaixo). Para actualizar por transferência, siga estes passos: 1. Se tiver transferido software de actualização, o número da versão de software será apresentado à direita da opção Por Transf.. 2. Seleccione a opção Por Transf. e, em seguida, prima o botão ENTER. 3. O produto apresenta uma mensagem a perguntar se pretende actualizar. Seleccione Sim. O produto inicia a actualização. 4. Quando a actualização estiver concluída, o produto desliga-se automaticamente e, em seguida, liga-se.

 Quando a actualização do sistema estiver

concluída, verifique os detalhes do software no menu de actualização do software.  Não desligue o produto durante a actualização do software. Poderá provocar uma avaria no produto.  Para utilizar a função Por Transf., o produto tem de estar ligado à Internet.

Trans. em Modo de Espera Pode definir a função Download in Transferir no Modo de Espera para que o produto transfira novas actualizações de software em espera. Em modo de espera, o produto desliga-se, mas a respectiva ligação à Internet mantém-se activa. Permite a transferência automática de actualizações de software, mesmo quando não esteja a utilizar o produto. Para definir a Transferência em Modo de Espera, siga estes passos: 1. Prima os botões ▲▼ para seleccionar Trans. em Modo de Espera e, em seguida, prima o botão ENTER. 2. Seleccione Ligado ou Desligado. • Desligado : Se seleccionar Desligado, o produto irá notificar o utilizador com uma mensagem emergente sempre que ficarem disponíveis novas actualizações de software. • Ligado : Se seleccionar Ligado, o produto transfere automaticamente novas actualizações de software quando se encontrar em modo de espera, desligado. Se forem transferidas novas actualizações de software, o produto irá perguntar se pretende instalar o software actualizado quando ligar o produto.

 Para utilizar a função Transferir no Modo de Espera, o produto tem de estar ligado à Internet.

Contactar a Samsung Faculte informações de contacto para obter assistência para o seu produto.

Funções Básicas faixa 1

Reprodução 1. Insira um disco na ranhura para discos com a etiqueta do disco virada para cima. 2. Prima o botão REPRODUZIR (►).

Botões relacionados com a reprodução REPRODUZIR ( ►)

Inicia a reprodução.

Pára a reprodução. • Se premir o botão uma vez: A posição de paragem é memorizada. • Se premir o botão duas vezes: A posição de paragem não é memorizada.

• MP3, WMA, DivX, MKV e MP4 pasta (grupo) 1 ficheiro 1 ficheiro 2

pasta (grupo) 2 ficheiro 2 ficheiro 3

Reproduzir vídeo 2D no modo 3D

hZ Pode usufruir de vídeo 2D normal no modo 3D.

✎ NOTA Pausa a reprodução.

 Se avançar para o menu inicial ou o

 No caso de alguns discos, ao premir o botão PARAR (  ) uma vez, a posição de paragem pode não ser memorizada.  Ficheiros de vídeo com taxas de transmissão elevadas de 20Mbps ou mais podem esforçar as funcionalidades do produto e podem parar a meio da reprodução.

Estrutura do Disco Os conteúdos dos discos estão normalmente divididos do seguinte modo.

menu inicial do Smart Hub em modo 3D, este passa automaticamente para 2D.

Utilizar os menus Disco/Título/Contexto

Utilizar o menu do disco

hZ 1. Durante a reprodução, prima o botão DISC MENU no controlo remoto. 2. Prima os botões ▲▼◄► para efectuar uma selecção e, em seguida, prima o botão ENTER.

 Consoante o disco, os itens do menu

podem ser diferentes e este menu pode não estar disponível.

Português HT-D5200_POR_1226.indd 41

Funções Básicas Utilizar o Menu do Título

Utilizar as Funções Procurar e Avançar

Z 1. Durante a reprodução, prima o botão TITLE MENU no controlo remoto. 2. Prima os botões ▲▼◄ ► para efectuar a selecção pretendida e, em seguida, prima o botão ENTER.

TITLE MENU POPUP Procurar uma Cena

 Consoante o disco, os itens do menu podem ser diferentes e este menu poderá não estar disponível.  O menu de título só é apresentado se o disco contiver pelo menos dois títulos.

Utilizar o Menu de Contexto

h 1. Durante a reprodução, prima o botão POPUP no controlo remoto.

 Consoante o disco, os itens do menu podem ser diferentes e este menu poderá não estar disponível.

Reproduzir a Lista de títulos

• Para regressar à velocidade normal de reprodução, prima o botão REPRODUZIR (►).

2. Prima os botões ▲▼ para seleccionar a entrada que pretende reproduzir a partir da Lista de títulos e, em seguida, prima o botão ENTER.

• Durante a reprodução, prima o botão PROCURAR (). Sempre que premir o botão PROCURAR (), a velocidade de reprodução muda da seguinte forma.

2. Prima os botões ▲▼◄ ► ou o botão ENTER para seleccionar o menu pretendido.

1. Durante a reprodução, prima o botão DISC MENU ou TITLE MENU.

Durante a reprodução, pode efectuar pesquisas rápidas em capítulos ou faixas e utilizar a função de avanço para saltar para a selecção seguinte.

 Não é emitido som no modo de procura.  Se premir o botão  ou  demasiado rapidamente, o produto poderá assumir que se trata de uma pressão longa. Tal poderá levar a um funcionamento incorrecto, pelo que deverá certificar-se de que não prime estes botões muito rapidamente.

• Durante a reprodução, prima o botão SALTAR (#$). Se premir o botão SALTAR ($), avança para o capítulo seguinte. Se premir o botão SALTAR (#), passa para o início do capítulo. Outra pressão passa para o início do capítulo anterior.

Reprodução em Câmara Lenta/ Reprodução por Fotogramas

Reprodução em Câmara Lenta

hzZyx • No modo pausa (  ), prima o botão PROCURAR (). Se premir o botão PROCURAR (), a velocidade de reprodução é reduzida para * 1/8 * 1/4 * 1/2 • Para regressar à velocidade normal de reprodução, prima o botão REPRODUZIR (► ).

3. Para regressar à reprodução normal, prima novamente o botão REPEAT. 4. Prima os botões ▲▼ para seleccionar Desligado e, em seguida, prima o botão ENTER.

 Conforme o disco, a função Repetir pode não estar disponível.

 Não é emitido som no modo de câmara lenta.  A reprodução em câmara lenta só funciona no

sentido progressivo.

Reprodução por Fotogramas

hzZyx • No modo pausa, prima o botão PAUSA (  ). Sempre que premir o botão PAUSA (  ), é apresentado um novo fotograma. • Para regressar à velocidade normal de reprodução, prima o botão REPRODUZIR ( ► ).

 Não é emitido som no modo por fotogramas.  A reprodução por fotogramas só funciona no sentido progressivo.

2. Prima os botões ▲▼ para seleccionar Repetir A-B. Repetir

3. Prima o botão ENTER no ponto em que pretende iniciar a reprodução (A). 4. Prima o botão ENTER no ponto em que pretende terminar a reprodução (B).

5. Para regressar à reprodução normal, prima novamente o botão REPEAT.

Repetir o Título ou o Capítulo

hzZyx Permite repetir o título ou o capítulo do disco. 1. Durante a reprodução, prima o botão REPEAT no controlo remoto.

1. Durante a reprodução, prima o botão REPEAT no controlo remoto.

6. Prima o botão ENTER.

 Se definir o ponto (B) antes de terem decorrido 5 segundos, é apresentada a mensagem de proibição.  Conforme o disco, a função Repetir pode não estar disponível.

2. Prima os botões ▲▼ para seleccionar Capítulo ou Título e, em seguida, prima o botão ENTER.

Português HT-D5200_POR_1226.indd 43

Funções Básicas  Se o Blu-ray Disc tiver uma secção

Utilizar o botão TOOLS Durante a reprodução, pode utilizar o menu de disco, premindo o botão TOOLS.

• Ecrã FERRAMENTAS Ferram. Pesquisa Título Procura Capítulo Pesquisa Hora Definição de Imagem Áudio Eq. Ut. Legenda Ângulo

1/2 : 1/20 : 00:00:13/01:34:37 : Normal : 1/4 ENG Multi CH : 0/7 Desligado : 1/1

BONUSVIEW são também apresentadas informações sobre os modos primário/ secundário. Utilize o botão ◄► para comutar entre os modos de áudio primário e secundário.  Esta função depende dos idiomas de áudio codificados no disco e pode não estar disponível.  Alguns Blu-ray Discs podem permitir a selecção de bandas sonoras de áudio LPCM de vários canais ou em Dolby digital em Inglês.

 Consoante o disco, o menu FERRAMENTAS pode ser diferente.

Avançar Directamente para uma Cena

hzZy 1. Durante a reprodução, prima o botão TOOLS. 2. Prima os botões ▲▼ para seleccionar Pesquisa Título, Procura Capítulo ou Pesquisa Hora. 3. Introduza o Título, Capítulo ou Tempo Reprodução pretendido, utilizando os botões numéricos e, em seguida, prima o botão ENTER.

1. Durante a reprodução, prima o botão TOOLS. 2. Prima os botões ▲▼ para seleccionar Legenda. 3. Prima os botões ◄► para seleccionar o idioma das legendas.

Durante a reprodução, prima o botão TOOLS. Prima os botões ▲▼ para seleccionar Áudio. Prima o botão ENTER. Prima os botões ▲▼ para seleccionar o idioma de áudio pretendido.

alterar as legendas no Menu do disco. Prima o botão DISC MENU. Esta função depende das legendas codificadas no disco e pode não estar disponível em todos os Blu-ray Discs/DVDs. Se o Blu-ray Disc tiver uma secção BONUSVIEW, as informações sobre o modo primário / secundário também são apresentadas. Esta função altera em simultâneo as legendas principais e secundárias. O número de legendas corresponde à soma das legendas principais e secundárias.

 O indicador ◄► não é apresentado no ecrã se a secção BONUSVIEW não contiver definições de áudio BONUSVIEW.

x • É necessário ter alguma experiência com extracção e edição de vídeo para utilizar esta função adequadamente. • Para utilizar a função de legendagem, guarde o ficheiro de legendas (*.smi) com o mesmo nome de ficheiro do ficheiro de vídeo DivX (*.avi) e na mesma pasta. Exemplo. Raiz Samsung_007CD1.avi Samsung_007CD1.smi • Até 60 caracteres alfanuméricos ou 30 caracteres asiáticos (caracteres de 2 bytes, como caracteres coreanos ou chineses) para o nome de ficheiro.

Alterar o Ângulo da Câmara

• Utilizador : O utilizador pode regular a nitidez, redução de ruído, Contraste, Luminosidade, Cor e função de Tonalidade.

 Se o sistema estiver ligado a um televisor

Função de Legendagem

compatível com BD Wise que tenha BD Wise Ligado, o menu da configuração da imagem não será apresentado.

h A função BONUSVIEW permite visualizar conteúdos adicionais (como comentários) numa pequena janela enquanto o filme é reproduzido. Esta função só está disponível se o disco incluir a funcionalidade bonusview.

Sempre que um Blu-ray Disc/DVD contiver vários ângulos de uma cena específica, pode utilizar a função de ÂNGULO. 1. Durante a reprodução, prima o botão TOOLS. 2. Prima os botões ▲▼ para seleccionar Ângulo. 3. Prima os botões ◄► para seleccionar o ângulo pretendido.

Seleccionar as Definições da Imagem

hzZy Esta função permite ajustar a qualidade do vídeo. 1. Durante a reprodução, prima o botão TOOLS. 2. Prima os botões ▲▼ para seleccionar Definição de Imagem e, em seguida, prima o botão ENTER. 3. Prima os botões ◄► para seleccionar o modo pretendido. • Dinâmico : Selecciona esta opção para aumentar a nitidez. • Normal : Seleccione esta opção para a maioria das aplicações de visualização. • Filme : A melhor opção para ver filmes.

Áudio/vídeo principal

Áudio/vídeo secundário

1. Durante a reprodução, prima o botão TOOLS. 2. Prima os botões ▲▼ para seleccionar Vídeo da BONUSVIEW ou Áudio da BONUSVIEW. 3. Prima os botões ◄► para seleccionar o bonusview pretendido.

 Se mudar do Vídeo da BONUSVIEW, o Áudio

da BONUSVIEW é alterado automaticamente, de acordo com o Vídeo da BONUSVIEW. Ferram.

Vídeo da BONUSVIEW Desligado

Áudio da BONUSVIEW :

Definição de Imagem < Alterar

Funções Básicas Ouvir Música

Botão ENTER: Reproduz a faixa seleccionada.

Botão ►: Durante a reprodução, avança para a página seguinte na Lista de música ou para a faixa seguinte na Lista de reprodução. Botão ◄: Durante a reprodução, avança para a página anterior na Lista de música ou para a faixa anterior na Lista de reprodução.

Botão PARAR: Pára a reprodução de uma faixa.

Botão $ : Reproduz a faixa seguinte.

Botão # : Reproduz a faixa anterior. Se premir este botão após três segundos de reprodução na Lista de reprodução, a faixa actual é novamente reproduzida a partir do início. Mas se premir este botão até três segundos depois de a reprodução ser iniciada na Lista de reprodução, é reproduzida a faixa anterior.

Botão NUMÉRICOS: Durante a reprodução da Lista de reprodução, prima o número da faixa pretendida. A faixa seleccionada é reproduzida. (apenas CD de áudio (CD-DA))

ow Botões no Controlo Remoto utilizados para Reproduzir Música

Botão REPEAT: Selecciona o modo de reprodução na Lista de reprodução.

Botões PROCURAR: Reprodução rápida (CDs de áudio (CD-DA)). Avança a reprodução (MP3). (10 segundos)

Botão PAUSA: Pausa a reprodução.

Botão REPRODUZIR: Reproduz a faixa seleccionada.

Botões ▲▼: Selecciona uma faixa na lista de músicas ou na lista de reprodução.

Botão AMARELO (C): Seleccione Mod Editar ou Modo reprod.

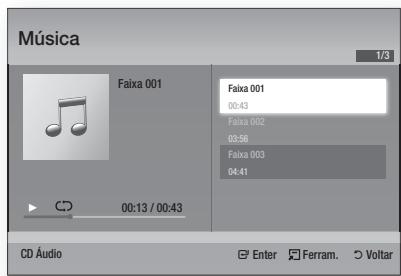

Repetir um CD de Áudio (CD-DA)/MP3

1. Insira um CD Áudio (CD-DA) ou um disco MP3 na ranhura para discos. • Para um CD de áudio (CD-DA), a primeira faixa é reproduzida automaticamente. • No caso de um disco de MP3, prima os botões ◄► para seleccionar Música e, em seguida, prima o botão ENTER.

1. Durante a reprodução da Lista de reprodução, prima o botão REPEAT. 2. Seleccione o modo de reprodução pretendido, premindo o botão REPEAT repetidamente.

CD de Áudio Repete todas as faixas. (CD-DA)/MP3

 Durante a reprodução, prima o botão TOOLS

CD de Áudio A faixa actual é repetida. (CD-DA)/MP3

As faixas de um disco são CD de Áudio reproduzidas pela ordem (CD-DA)/MP3 em que foram gravadas no disco.

REPEAT Funções Básicas

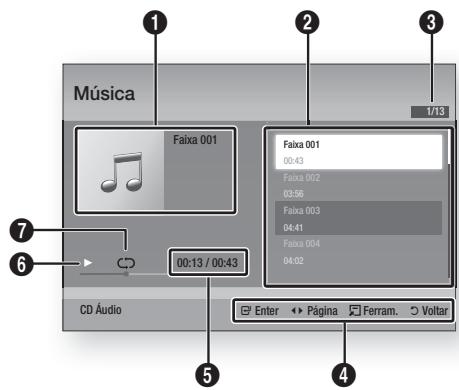

Reproduzir um CD de Áudio (CD-DA)/MP3

e active o Modo Aleatório. Pode reproduzir as faixas aleatoriamente.

Apresenta informações sobre a música.

Apresenta a lista de reprodução.

Indica a faixa total/total de faixas.

Apresenta os botões disponíveis.

Indica o tempo de reprodução actual e total.

Indica o estado actual de reprodução.

Apresenta o estado actual de reprodução repetida.

2. Prima os botões ▲▼ para seleccionar a faixa que pretende reproduzir e, em seguida, prima o botão ENTER.

1. Insira um CD Áudio (CD-DA) ou um disco MP3 na ranhura para discos. • No caso de um CD de áudio (CD-DA), a primeira faixa é reproduzida automaticamente. • No caso de um disco de MP3, prima os botões ◄► para seleccionar Music Música e, em seguida, prima o botão ENTER. 2. Para avançar para a Lista de músicas, prima o botão PARAR () ou RETURN. É apresentado o ecrã Lista de músicas. 3. Prima o botão AMARELO (C) para mudar para o Modo Ediç. 4. Prima ▲▼◄► para seleccionar uma faixa pretendida. Em seguida, prima ENTER. Repita este procedimento para seleccionar mais faixas. • O ficheiro pretendido fica seleccionado. • Para cancelar a selecção, prima ENTER novamente para desmarcar a faixa.

Português HT-D5200_POR_1226.indd 47

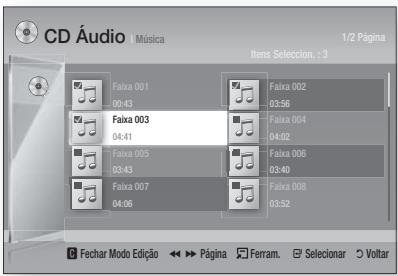

Funções Básicas CD Áudio | Música

Fechar Modo Edição ( ) Página

Função DSP (Digital Signal Processor) Pode seleccionar modos para optimizar o som de acordo com as suas preferências.

DSP Prima o botão DSP.

Ferram. " Selecionar ' Voltar

5. Seleccione uma faixa pretendida e prima o botão TOOLS. 6. Para reproduzir a(s) faixas(s) seleccionada(s), seleccione Repr. Selec. no menu Ferram. e prima ENTER. Música 1/3

7. Para regressar ao Modo Ediç., prima PARAR ou RETURN. 8. Para sair do Modo Ediç., prima o botão AMARELO (C).

 Pode criar uma lista de reprodução com um máximo de 99 faixas no CD de Áudio CD (CD-DA).

SMART SOUND MP3 ENHANCER POWER BASS USER EQ DSPOFF • SMART SOUND : Esta função regula e estabiliza o nível de volume sempre que ocorre uma mudança de volume drástica ao mudar de canal ou durante uma transição de cenas. • MP3 ENHANCER : Esta função ajuda também a melhorar a experiência auditiva (por. ex. música mp3). Pode aperfeiçoar o som de nível MP3 (24 kHz, 8 bits) para som de nível de CD (44.1 kHz, 16 bits). • POWER BASS : Esta função acentua os tons baixos proporcionando um efeito sonoro mais abafado. • USER EQ : Pode definir as configurações do equalizador manualmente, de acordo com as suas preferências.

 A função DSP está disponível apenas com

fontes de áudio estéreo como, por exemplo, CDDA, MP3, etc.

V-SOUND (Som virtual) Produz som real através de um sistema de áudio de 2,1 canais com a ajuda de efeitos virtuais, o que proporciona ao utilizador a sensação de ouvir áudio de 5.1 canais. V-SOUND Prima o botão V-SOUND. Sempre que premir o botão, a selecção muda da seguinte forma: V.SOUND ON V.SOUND OFF

Reproduzir uma Imagem

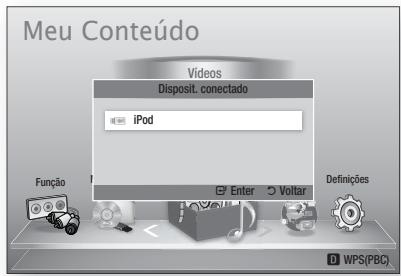

Se introduzir o seu leitor de iPod numa base para iPod ligada ao sistema, os ficheiros de vídeo no leitor iPod podem ser reproduzidos no televisor ligado. Se o sinal de vídeo não estiver correctamente sincronizado com o sinal de áudio, prima o botão iPod SYNC no controlo remoto para corrigir a sincronização.

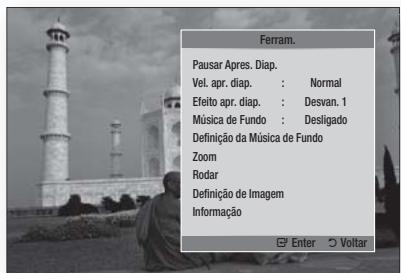

B G Ver Ficheiros de Fotografias

1. Ligue uma memória USB que tenha ficheiros JPEG, ou insira um disco com ficheiros JPEG. 2. Prima os botões ◄► para seleccionar Meu conteúdo e, em seguida, prima o botão ENTER depois de premir os botões ▲▼ para seleccionar Fotografias.

 Antes de reproduzir ficheiros de vídeo do leitor iPod, os terminais de áudio/vídeo do televisor devem ser ligados utilizando o cabo Composto.  Os modelos seguintes suportam definições de dobragem. Prima o botão iPod SYNC no controlo remoto para alterar o atraso de áudio.  Modelos suportados: classic/3G nano/4G nano/120GB classic/160GB Classic/5G nano

3. Prima os botões ▲▼◄► para seleccionar a pasta que pretende reproduzir e, em seguida, prima o botão ENTER. 4. Prima os botões ▲▼◄► para seleccionar a fotografia que pretende reproduzir e, em seguida, prima o botão ENTER.

 Não é possível aumentar o tamanho das legendas e do gráfico de apresentação no modo de ecrã completo.

Utilizar o botão TOOLS Pode desfrutar de som surround mais natural e nítido, com tonalidades sonoras enriquecidas. Pode ajustar a profundidade do som, através das opções de nível.

Durante a reprodução de uma apresentação, pode utilizar várias funções, premindo o botão TOOLS.

Desligado  Alto  Médio  Baixo.

✎ NOTA Pausar Apres. Diap. Vel. apr. diap. : Normal Efeito apr. diap. : Desvan. 1 Música de Fundo : Desligado Definição da Música de Fundo Zoom Rodar Definição de Imagem Informação

 Não está disponível no modo FM.

S/W LEVEL Pode regular o nível do subwoofer.

• Pausar Apres. Diap. : Seleccione esta opção se pretender parar a apresentação. • Vel. apr. diap. : Seleccione esta opção para ajustar a velocidade da apresentação. • Efeito apr. diap. : Seleccione para definir o efeito de apresentação.

Funções Básicas • Música de Fundo : Seleccione esta opção se pretender ouvir música enquanto visualiza uma imagem. • Definição da Música de Fundo : Seleccione esta operação se pretender configurar a definição da música de fundo. • Zoom : Seleccione esta opção se pretender ampliar a imagem actual. (Amplia até 4 vezes) • Rodar : Seleccione esta opção se pretender rodar a imagem. (Roda a imagem para a direita ou para a esquerda.) • Definição de Imagem : Seleccione esta opção se pretender ajustar a qualidade da imagem. • Informação : Apresenta as informações da imagem, incluindo o nome e tamanho, etc.

NOTA  Se o sistema estiver ligado a um televisor compatível com BD Wise que tenha BD Wise Ligado, o menu Definição de imagem não será apresentado.  Antes de activar a função de música de fundo, deverá certificar-se de que o ficheiro de fotografia está guardado no mesmo suporte de armazenamento que o ficheiro de música. Contudo, a qualidade do som pode ser afectada pela velocidade de transmissão do ficheiro MP3, pelo tamanho da fotografia e pelo método de codificação.

 É possível parar ficheiros de vídeo com taxas

de transmissão elevadas de 20Mbps ou mais, durante a reprodução.

No modo de paragem, ligue o dispositivo de armazenamento USB à porta USB no painel anterior do produto.

Meu Conteúdo Vídeos Disposit. conectado Photos

Prima o botão ENTER.

Prima os botões ▲▼◄► para seleccionar os ficheiros de Vídeos, Música ou Fotos pretendidos e, em seguida, prima o botão ENTER.

Para reproduzis ficheiros de vídeo, música e fotografias, consulte as páginas 41~50.

 Tem de remover o dispositivo de armazenamento USB em segurança (executando a função “Remover USB com segurança”) para evitar possíveis danos na memória USB. Prima o botão MENU para avançar ao menu inicial e seleccione o botão AMARELO (C) e prima o botão ENTER.

 Se abrir o tabuleiro durante a reprodução de um dispositivo de armazenamento USB, o modo do dispositivo é automaticamente alterado para “BD/ DVD”.

Reproduzir um Dispositivo de

Armazenamento USB F Pode utilizar uma ligação USB para reproduzir ficheiros multimédia (MP3, JPEG, DivX, etc) transferidos do ficheiro de armazenamento USB. 1.

Avança para o menu inicial.

Meu Conteúdo Vídeos Fotografias Música

Utilizar botões do Controlo Remoto 1. Prima o botão FUNCTION para seleccionar FM. 2. Sintonize a estação de rádio pretendida. • Sintonização Automática 1: Em primeiro lugar, tem de adicionar uma frequência pretendida como uma pré-sintonização. Prima o botão PARAR () para seleccionar PRESET e, em seguida, prima o ) para seleccionar a botão TUNING/CH ( estação programada. • Sintonização manual: Prima o botão PARAR () para seleccionar MANUAL e, em seguida, prima o ) para sintonizar uma botão TUNING/CH ( frequência mais baixa ou mais alta. • Sintonização automática: Prima o botão PARAR () para seleccionar MANUAL e, em seguida, ) para prima sem soltar o botão TUNING/CH ( procurar automaticamente a banda.

Definir o modo Mono/Estéreo Prima o botão MO/ST. • Sempre que o botão for premido, o modo alterna entre ESTÉREO e MONO. • Numa área com fraca recepção de sinal, seleccione MONO para uma transmissão sem interferências.

Programar estações Exemplo: Predefinir FM 89.10 na memória 1. Prima o botão FUNCTION para seleccionar FM. ) para 2. Prima o botão TUNING/CH ( seleccionar <89.10>. TUNER MEMORY 3. Prima o botão TUNER MEMORY. C • O NÚMERO fica intermitente no ecrã. 4. Prima novamente o botão TUNER MEMORY. • Prima o botão TUNER MEMORY antes do NÚMERO desaparecer do ecrã. • O NÚMERO desaparece do ecrã e a estação é memorizada. 5. Para programar outra estação, repita os passos 2 a 4. • Para sintonizar uma estação programada, ) para prima o botão TUNING/CH ( seleccionar um canal.

Acerca de Transmissão RDS Utilizar RDS (Radio Data System) para receber emissões de estações FM RDS permite que as estações FM enviem um sinal adicional, juntamente com os sinais de programa regulares. Por exemplo, as estações enviam os nomes de estação, bem como informações acerca do programa que estão a emitir, como por exemplo, se o programa emitido é de desporto ou de música, etc. Quando sintoniza uma estação FM que forneça sinal RDS, o indicador de RDS acende-se no ecrã.

Descrição da função RDS • PTY (Tipo de Programa): Apresenta o tipo do programa que está a ser emitido. • PS NAME (Nome do Serviço do Programa): Indica o nome da estação emissora e é composto por 8 caracteres. • RT (Texto de Rádio): Descodifica o texto emitido por uma estação (caso exista) e é composto por um máximo de 64 caracteres. • CT (Hora): Descodifica a hora, em tempo real, da frequência de FM. Algumas estações de rádio poderão não emitir informações de PTY, RT ou CT e, por este motivo, estas informações poderão não ser apresentadas em todos os casos. • TA (Informações de Trânsito): A indicação TA ON/OFF significa que estão a ser emitidas informações de trânsito.

 A função RDS poderá não funcionar correctamente se a estação sintonizada não transmitir um sinal RDS adequado ou se a potência do sinal for fraca.

Para apresentar sinais RDS Para procurar um programa utilizando

Pode visualizar no ecrã os sinais RDS emitidos pela estação.

os códigos PTY RDS DISPLAY Prima o botão RDS DISPLAY enquanto ouve uma estação de rádio FM.

• Sempre que premir o botão, o ecrã muda para apresentar as seguintes informações: PS NAME RT CT Frequência

PS (Serviço do Programa)

Enquanto efectua a procura, é apresentado <PS NAME> e, em seguida, são apresentados os nomes das estações. Se não for enviado qualquer sinal, é apresentado <NO PS>.

Enquanto efectua a procura, é apresentado <RT> e, em seguida, são apresentadas as mensagens de texto emitidas pela estação de Rádio. Se não for enviado qualquer sinal, é apresentado <NO RT>.

Frequência da estação (serviço não RDS)

Acerca dos caracteres apresentados no ecrã Quando o ecrã apresenta sinais PS ou RT, são utilizados os seguintes caracteres. • A janela do ecrã não distingue entre caracteres minúsculos e maiúsculos, e utiliza sempre caracteres maiúsculos. • A janela do ecrã não apresenta caracteres acentuados, <A,> por exemplo, poderá significar um <A’s> acentuado, como <À, Â, Ä, Á, Å e Ã.>

Antes de começar! • A função de Procura de PTY apenas é aplicável a estações programadas. • Para interromper a procura em qualquer altura, durante o processo, prima o botão PARAR () durante a procura. • Existe um tempo limite para a realização dos passos que se seguem. Se a definição for cancelada antes de terminar, comece novamente a partir do passo 1. • Ao premir os botões do controlo remoto principal, certifique-se de que seleccionou a estação FM utilizando o controlo remoto principal. RDS DISPLAY

1. Prima o botão PTY SEARCH enquanto ouve uma estação de rádio FM. 2. Prima o botão PTY- ou PTY+ até que o código PTY que pretende seja apresentado no ecrã. • O ecrã apresenta os códigos PTY descritos à direita. 3. Prima novamente o botão PTY SEARCH, enquanto o código PTY seleccionado no passo anterior ainda se encontra no ecrã. • A unidade central procura 15 estações FM programadas, pára quando encontrar a que seleccionou e sintoniza essa estação.

Indicação PTY (Tipo de Programa) e função PTY-SEARCH Uma das vantagens do serviço RDS é que pode localizar um tipo de programa específico a partir dos canais programados, mediante a especificação dos códigos PTY.

Ligar um iPod/iPhone Através do Cabo USB Meu Conteúdo

Se o sistema estiver ligado a um iPod/iPhone, pode reproduzir música no iPod/iPhone, utilizando o sistema.

Vídeos Disposit. conectado Photos

1. Ligue o iPod/iPhone com o cabo USB à porta USB anterior. • O iPod liga-se automaticamente. • É apresentada a mensagem “iPod” no ecrã do televisor. 2. Prima o botão ENTER. 3. Seleccione o ficheiro de música que pretende reproduzir. - Pode utilizar o controlo remoto ou o produto para controlar funções simples de reprodução, como os botões REPRODUZIR, PAUSA, PARAR, # /$ e os botões  /. (Consulte a página 15.)

 Só é possível reproduzir um vídeo quando é

utilizada a base para iPod.  Se pretender voltar aos menus do iPod com o leitor iPod ligado utilizando o cabo USB, prima o botão FUNCTION no controlo remoto ou prima no painel anterior do sistema e seleccione R. IPOD. O modo FUNCTION muda da seguinte maneira:

BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM Ligar um iPod/iPhone Utilizando a Base Se o sistema estiver ligado a um iPod/iPhone através da base específica, pode reproduzir vídeos ou música no iPod/iPhone, utilizando o sistema. FM ANT LAN iPod

DIGITAL AUDIO IN OPTICAL WIRELESS LAN

1. Ligue o conector de base do iPod à ficha de iPod, na parte posterior do produto. 2. Coloque o iPod na base de iPod fornecida. • O iPod liga-se automaticamente. • É apresentada a indicação “iPod” no ecrã do televisor. 3. Prima o botão ENTER. 4. Prima os botões ◄▲▼ para seleccionar Música e, em seguida, prima o botão ENTER. 5. Seleccione o ficheiro de música que pretende reproduzir. - Pode utilizar o controlo remoto ou o produto para controlar funções simples de reprodução, como os botões REPRODUZIR, PAUSA, PARAR, #/ $, /  e REPEAT. Consulte a página 15.

 Regule o volume para um nível moderado antes de ligar o seu iPod e o produto.

 Se o produto estiver ligado e ligar um iPod, o produto carregará a bateria do iPod.

 Certifique-se de que liga o conector da base de modo a que a etiqueta “▲” fique virada para cima.

Ver um Filme Pode reproduzir ficheiros de vídeo guardados no leitor iPod, ligando o leitor ao produto. 1. Ligue o conector de base do iPod à ficha de iPod, na parte posterior do produto. 2. No ecrã do iPod, aceda a Vídeos > Definições e, em seguida, defina a opção Saída de TV e o sinal de televisão. 3. Coloque o iPod na base de iPod fornecida. • É apresentada a indicação “iPod” no ecrã do televisor. 4. Prima o botão ENTER. 5. Prima os botões ◄▲▼ para seleccionar Vídeo e, em seguida, prima o botão ENTER.

Português HT-D5200_POR_1226.indd 53

Funções Básicas 6. Seleccione o ficheiro de vídeo que pretende reproduzir. - Pode utilizar o controlo remoto ou o produto para controlar funções simples de reprodução, como os botões REPRODUZIR, PAUSA, PARAR, # /$ e  /. (Consulte a página 15.)

 É necessário ter a saída de VÍDEO (Composto)   

ligada ao televisor para ver vídeo do iPod (Consulte a página 20). Se pretender assistir a vídeos do iPod através da tomada de saída de vídeo, desactive a opção Anynet+ (HDMI-CEC). No televisor só é apresentado o ecrã da reprodução. Verifique os outros ecrãs no leitor iPod. Se o iPod ligado não suportar a reprodução de vídeo, é apresentada a mensagem “Não é suportada a reprodução de vídeo neste modelo de iPod.” quando seleccionar o menu Vídeo. Se pretender voltar aos menus do iPod com o leitor iPod ligado utilizando a base, prima o botão FUNCTION no controlo remoto ou prima no painel anterior do sistema e seleccione R. IPOD. O modo FUNCTION muda da seguinte maneira : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

 Modelos do iPod/iPhone Que Podem Ser Utilizados com Este Produto  iPod touch (3ª geração)  iPod touch (2ª geração)  iPod touch (1ª geração)

iPod nano (5ª geração) iPod nano (4ª geração) iPod nano (3ª geração) iPod nano (2ª geração) iPod nano (1ª geração)

for iPod” significa que um acessório electrónico foi concebido para ligar especificamente a um iPod e que foi certificado pelo fabricante para respeitar as normas de desempenho da Apple. A indicação “Made for iPhone” significa que um acessório electrónico foi concebido para ligar especificamente a um iPhone e que foi certificado pelo fabricante para respeitar as normas de desempenho da Apple. Apple não é responsável pelo funcionamento deste dispositivo nem pela sua conformidade com as normas de segurança e regulamentos. Não é possível operar normalmente o controlo de volume nos modelos do iPod e iPhone que não estejam indicados na lista acima. Se ocorrer um erro com algum dos modelos acima mencionados, actualize o software do iPod/iPhone para a versão mais recente. Dependendo da versão do software do iPod, é possível que ocorram problemas de controlo. Não se trata de um erro do Sistema de cinema em casa. Dependendo do tipo ou da versão do software do iPod, algumas operações podem ser diferentes. Instale o software mais recente do iPod. (recomendado) Algumas acções como iPod SYNC (SINCRONIZAÇÃO iPod) podem depender de origens de vídeo ou do modelo do iPod. Pode desfrutar de música ou videis através da função BD/DVD e desfrutar de música, vídeos ou fotografias com a função Remote iPod. É necessário utilizar a base de iPod para visualizar vídeos ou fotografias. Não é possível garantir a reprodução de conteúdos das aplicações no produto. Recomendamos a reprodução de conteúdos transferidos no iPod. Se ocorrerem problemas ao utilizar o iPod, visite o sítio da Web www.apple.com/ support/ipod

Serviços da Rede Leia as instruções seguintes antes de utilizar qualquer serviço da rede. 1. Ligue o produto à rede. (consulte as páginas 22~23) 2. Configure as definições da rede. (Consulte as páginas 33~36)

Utilizar o Smart Hub Utilizando o Smart Hub, pode transmitir em sequência filmes, vídeos e música da Internet, aceder a várias aplicações cobradas ou gratuitas e visualizá-las no seu televisor. O conteúdo das aplicações inclui notícias, desporto, previsões meteorológicas, cotações da bolsa, mapas, fotografias e jogos. Pode também iniciar esta função, premindo o botão SMART HUB do controlo remoto.

3. É apresentado o ecrã do Smart Hub.

 Algumas aplicações estão disponíveis apenas em determinados países.

Pode utilizar vários serviços fornecidos pela rede como Smart Hub ou BD-LIVE, ligando o produto à rede.

4. É apresentado o ecrã Acordo de Termos do Serviço. Se pretender aceitar, prima os botões ◄► para seleccionar Aceitar e, em seguida, prima o botão ENTER.

 Os ecrãs poderão demorar algum tempo a ser apresentados.

5. O ecrã Actualização de Serviços é apresentado e instala um conjunto de serviços e aplicações. Uma vez concluído o processo, o ecrã é fechado. As aplicações e serviços transferidos são apresentados no ecrã do Smart Hub. Este procedimento pode demorar algum tempo.

 O Smart Hub poderá ser momentaneamente fechado durante o processo de instalação.

Iniciar o Smart Hub pela primeira vez Para iniciar o Smart Hub pela primeira vez, execute os passos seguintes:

 Após a instalação, poderão ser apresentados alguns ecrãs. Pode premir o botão ENTER para os fechar ou deixá-los fechar autonomamente. 6. Para iniciar uma aplicação, prima os botões ▲▼◄► para realçar um widget e, em seguida, prima o botão ENTER.

1. Aceda ao menu inicial.

Meu Conteúdo Vídeos Fotografias

2. Prima os botões ◄► para seleccionar Internet e, em seguida, prima o botão ENTER.

Serviços da Rede Smart Hub em Resumo 1

Ajuda da Navegação : Apresenta os botões do controlo remoto que pode utilizar para navegar no Smart Hub. • VERMELHO (A) : Para iniciar sessão no Smart Hub. • VERDE (B) : Para ordenar as aplicações. • AMARELO (C) : Para editar as aplicações. • AZUL (D) : Para alterar as definições do Smart Hub.

As Minhas Aplicações : Apresenta a galeria pessoal de aplicações que pode ser adicionada, modificada e eliminada.

a Ini.sess. b Ordenar por Modo Edição d Definições

Anúncios : Apresenta o Guia do Smart Hub, 1 uma introdução ao produto e introduções às novas aplicações. Your Video : Faculta recomendações de vídeos com base nas suas preferências. • Permite-lhe visualizar recomendações de filmes com base nas suas preferências anteriores. • Permite-lhe seleccionar um filme, apresenta uma lista de fornecedores de VOD (Video on Demand) que tenham o filme disponível e, em seguida, permite-lhe seleccionar um 2 fornecedor para transmissão em sequência. (A transmissão em sequência não está disponível em todas as áreas.) • Para obter instruções de utilização da função Os Seus Vídeos, visite a página www.samsung.com. • Esta função está limitada a algumas regiões. Search : Faculta uma pesquisa integrada dos seus fornecedores de vídeo e dispositivos AllShare ligados. • Pode ser utilizada ao utilizar o Smart Hub (excepto se estiver a assistir a um Blu-ray Disc). 3 • Para obter fácil acesso, utilize o botão SEARCH no controlo remoto. • Para obter instruções de utilização da função de pesquisa, visite a página www. samsung.com. 4

Samsung Apps : Pode transferir vários serviços de aplicações gratuitos e cobrados.

Recomendado : Indica conteúdos recomendados geridos pela Samsung.

✎ NOTA  A Samsung Electronics declina qualquer responsabilidade legal por quaisquer interrupções do serviço Smart Hub causadas pelo fornecedor de serviços, independentemente do motivo.

 O serviço Smart Hub transfere e processa dados através da Internet, pelo que pode desfrutar de conteúdos da Internet no ecrã do televisor. Se a ligação à Internet for instável, o serviço pode apresentar demoras ou interrupções. Além disso, o produto pode desligar-se automaticamente, como resposta às condições da Internet. Se tal ocorrer, verifique a ligação à Internet e tente novamente.

 Os serviços de aplicação poderão ser fornecidos apenas em inglês e os conteúdos disponíveis podem variar consoante a área.

 Para obter mais informações sobre um serviço Smart Hub, visite o sítio da Web do fornecedor de serviços aplicável.

 Os serviços fornecidos estão sujeitos a alterações, sem aviso prévio, pelo fornecedor do serviço Smart Hub.

 Os conteúdos do serviço Smart Hub podem ser diferentes, consoante a versão de firmware do produto.

 Só é possível reproduzir conteúdos DivX não gratuitos com protecção de cópia com um cabo HDMI.

Com o controlo remoto, pode utilizar o teclado no ecrã para introduzir letras, números e símbolos.

Para estabelecer a sua própria configuração exclusiva do Smart Hub, crie uma conta Smart TV.

Para criar uma conta, execute os seguintes passos: 1.

Prima o botão VERMELHO (A) no controlo remoto. É apresentado o ecrã Início de Sessão.

b Método de Introdução / Idioma: English

 Gravar a minha ID e palavra-passe Smart TV.

Prima o botão FULL SCREEN no controlo remoto para alterar o modo de introdução. : ab, Ab, AB, números ou ícones.

Prima os botões ▲▼◄► para seleccionar Criar conta e, em seguida, prima o botão ENTER.

Apresenta o modo de introdução actual.

Prima o botão VERDE (B) no controlo remoto para alterar o método de introdução. (T9 ou ABC)

No ecrã seguinte, seleccione Smart TV ID e, em seguida, prima o botão ENTER. São apresentados um ecrã de introdução e um teclado.

Prima o botão TOOLS no controlo remoto para alterar o idioma.

Utilize o teclado para introduzir o seu endereço de e-mail. Este será o seu ID.

Prima o botão REPEAT no controlo remoto para eliminar um carácter.

a Ini.sess. b Ordenar por Modo Edição d Definições

 O teclado funciona como o teclado de um telemóvel.

Introduzir texto, números e símbolos Para introduzir texto, prima o botão numérico correspondente à letra que pretende introduzir no controlo remoto. Prima o botão rapidamente para introduzir uma letra que não corresponda à primeira letra apresentada no botão do teclado no ecrã. Por exemplo, se pretender introduzir a letra b, prima rapidamente o botão 2 duas vezes no controlo remoto. Para introduzir a primeira letra apresentada num botão, prima o botão, solte-o e aguarde. Para mover o cursor no texto, utilize os botões de seta. Para eliminar texto, mova o cursor para a direita do carácter que pretende eliminar e, em seguida, prima o botão REPEAT. Para alternar entre maiúsculas e minúsculas ou introduzir números ou pontuação, prima o botão FULL SCREEN.

Quando terminar, prima o botão ENTER para seleccionar OK e, em seguida, prima novamente o botão ENTER. Volta a ser apresentando o ecrã Criar Conta.

Seleccione Palavra-passe e, em seguida, prima o botão ENTER. São apresentados o ecrã Palavra-passe e um teclado.

Utilize o teclado para introduzir uma palavrapasse. A palavra-passe pode corresponder a qualquer combinação de letras, números e símbolos.

 Prima o botão VERMELHO (A) no controlo remoto para visualizar ou ocultar a palavrapasse enquanto a introduz.

Quando terminar, prima o botão ENTER para seleccionar OK e, em seguida, prima novamente o botão ENTER. É novamente apresentado o ecrã Início de Sessão.

Seleccione Conf. pal.-passe. e, em seguida, prima o botão ENTER.

10. Repita os passos 7 e 8. 11. Quando o ecrã Início de Sessão for novamente apresentado, seleccione Criar conta e, em seguida, prima o botão ENTER. É apresentada a janela de confirmação. 12. Seleccione OK e, em seguida, prima o botão ENTER. É apresentada a janela Continuar a Registar Serviço. 13. Seleccione Registar e, em seguida, prima o botão ENTER.

Seleccione a Seta para Baixo junto ao campo ID do Smart Hub e, em seguida, prima o botão ENTER.

Seleccione o seu ID na lista apresentada e, em seguida, prima o botão ENTER. É novamente apresentado o ecrã Início de Sessão.

Seleccione Palavra-passe e, em seguida, prima o botão ENTER. São apresentados a janela Palavra-passe e um teclado.

Com o teclado e o controlo remoto, introduza a palavra-passe. Quando terminar, prima o botão ENTER, seleccione OK e, em seguida, prima novamente o botão ENTER.

 Se pretender que o Smart Hub introduza

automaticamente a palavra-passe, seleccione Memorizar o meu ID Smart TV e palavra-passe após a introdução da palavra-passe e, em seguida, prima o botão ENTER. É apresentada uma marca de verificação. O Smart Hub introduzirá agora a palavrapasse automaticamente quando seleccionar ou introduzir o seu ID.

14. É apresentada a janela Registar Conta de Serviço. • Se já tiver contas existentes com qualquer um dos fornecedores indicados, pode associar a conta do fornecedor e a palavra-passe da conta do fornecedor à sua conta Smart TV. O registo facilita o acesso ao sítio da Web dos fornecedores. Para obter instruções de registo, aceda ao passo 2 da secção Gestão de Contas, no menu Definições. • Se não tiver contas de fornecedor existentes ou não pretender registar contas existentes, seleccione Reg. Mais Tarde e, em seguida, prima o botão ENTER. Pode também deixar que a janela se feche autonomamente após cerca de um minuto.

 Tem de utilizar um endereço de e-mail como ID.  Pode registar até 10 contas de utilizador.  Não é necessário ter uma conta para utilizar o Smart Hub.

Início de sessão na conta Para iniciar sessão na sua conta Smart TV, execute os seguintes passos: 1.

Com o ecrã principal do Smart Hub apresentado no seu televisor, prima o botão VERMELHO (A) no controlo remoto. É apresentado o ecrã Início de Sessão.

O menu Definições - AZUL (D) O ecrã do menu Definições oferece-lhe acesso às funções de gestão de contas, reposição de contas e propriedades de contas. Para aceder ao menu Definições e seleccionar um item de menu, execute os seguintes passos: 1.

Prima o botão AZUL (D) no controlo remoto.

Prima os botões ▲▼ para seleccionar um item de menu e, em seguida, prima o botão ENTER.

As funções do menu Definições são descritas em seguida.

 O item Gestor de Serviços apresentado no menu Definições não está disponível para leitores de Blu-ray Disc.

Gestão da conta O menu Gestão de Contas inclui funções que lhe permitem registar as suas contas de fornecedores de serviços, alterar a sua palavrapasse do Smart Hub e eliminar ou desactivar a sua conta Smart TV.

Se já tiver contas existentes de qualquer um dos fornecedores apresentados pela função Registar Conta de Serviço, pode associar a conta do fornecedor e a palavra-passe da conta do fornecedor à sua conta Smart TV. Se associar uma conta, poderá iniciar facilmente sessão nessa conta através do Smart Hub, sem introduzir o nome ou palavra-passe da conta. Para utilizar a função Registar Conta de Serviço, execute os seguintes passos: 1.

No menu Definições, seleccione Registar Conta de Serviço e, em seguida, prima o botão ENTER. É apresentada a janela Registar Conta de Serviço.

Prima os botões de seta ▲▼ para seleccionar um fornecedor de serviços que pretenda associar à sua conta Smart TV e, em seguida, prima o botão ENTER.

 Se tiver uma conta Samsung e pretender utilizar a função Samsung Apps no Smart Hub, tem de registar a sua conta Samsung Apps aqui. Consulte a página 62 para obter mais informações.

Com o controlo remoto e o teclado no ecrã, introduza o ID do sítio e a palavra-passe. Quando terminar, prima o botão ENTER.

 Estes correspondem ao ID e à palavra-passe que utiliza normalmente para aceder à conta neste sítio.

Se tiver introduzido o ID e a palavra-passe correctamente, é apresentada a mensagem Registado com êxito.

Se tiver premido ENTER, repita os passos 2 a 4 para associar outro fornecedor de serviços.

Quando terminar, prima o botão RETURN.

Alt. pal.-passe A função Alterar a palavra-passe permite-lhe alterar a palavra-passe do Smart Hub. Para alterar a palavra-passe, execute os seguintes passos: 1.

Seleccione Alt. pal.-passe e , em seguida, prima o botão ENTER.

Introduza a palavra-passe actual. É apresentado o ecrã seguinte.

No ecrã seguinte, introduza uma nova palavra-passe na primeira linha. Introduza-a na segunda linha para confirmar.

É apresentado o ecrã de mensagem Alteração de palavra-passe concluída. Prima o botão ENTER ou aguarde pelo encerramento do ecrã (cerca de 5 segundos).

Remover da Lista de Contas TV A função Remover da Lista de Contas de TV cancela todas as contas de serviço actualmente registadas no ecrã Registar Conta de Serviço. Desactivar Conta A função Desactivar Conta desactiva a conta Smart TV e elimina-a, bem como todas as respectivas definições, do Smart Hub.

Service Manager Este menu destina-se a definir o serviço da aplicação especial. (Exemplos de aplicações: AP New, Ticker, etc.)

 Esta função é utilizada apenas quando estão instaladas aplicações especiais.

Repor A função Repor inicializa todas as aplicações transferidas, apaga todas as contas e definições de utilizador do produto e repõe todas as predefinições de fábrica do Smart Hub. Em seguida, o Smart Hub reinicia como se estivesse a ser iniciado pela primeira vez. Contudo, a sua conta permanece no servidor Smart Hub. Para iniciar sessão na sua conta, introduza o ID e a palavra-passe no ecrã Criar Conta.

Português HT-D5200_POR_1226.indd 59

Registar Conta de Serviço

Serviços da Rede Para utilizar a função Repor, execute os seguintes passos: 1.

No menu Gestão de Contas, Repor e, em seguida, prima o botão ENTER. É apresentado o ecrã Repor.

Introduza a sua palavra-passe de Segurança. Esta corresponde à palavrapasse que introduziu se tiver configurado uma classificação parental para BD ou DVD (consulte a página 38). Se não tiver configurado, introduza 0000.

Após alguns instantes, o Smart Hub é automaticamente reposto. O ecrã pode ficar a preto e, em seguida o Smart Hub reaparece. Após alguns instantes, o procedimento de reinicialização é iniciado.

Para concluir a reinicialização, aceda ao passo 4 da secção Iniciar o Smart Hub pela primeira vez. (Consulte a página 55)

 Se se esqueceu da palavra-passe, prima o botão PARAR ( ) no painel anterior do produto durante mais de 5 segundos, sem qualquer disco inserido.

Propriedades O item de menu Propriedades inclui três funções que apresentam informações sobre o Smart Hub: Mais Apresenta informações sobre o Smart Hub, incluindo o número de versão, o número de serviços instalados, a utilização de memória e o ID exclusivo do produto. Condições do Contrato Serviço Apresenta o Acordo de Termos do Serviço.

O menu Modo de Edição - AMARELO (C) As funções do menu Edit Mode (Modo de Edição) permitem-lhe manipular as aplicações na secção My Applications (As Minhas Aplicações) do ecrã do Smart Hub. Utilizando estas funções, pode bloquear e desbloquear o acesso a algumas aplicações, criar pastas novas e mover aplicações para estas pastas, mudar o nome de pastas, eliminar aplicações e alterar a posição das aplicações no ecrã. Para aceder ao menu Modo de Edição e seleccionar um item de menu, execute os seguintes passos: 1.

Prima o botão AMARELO (C) no controlo remoto. A barra do menu Modo de Edição é apresentada na parte inferior do ecrã.

Prima os botões ▲▼◄► para seleccionar um item de menu e, em seguida, prima o botão ENTER. As funções da barra de menu Modo de Edição são descritas em seguida.

 Alguns itens de menu poderão não ser

apresentados no ecrã. Para ver estes itens, prima os botões ◄► para avançar para a extremidade do ecrã e, em seguida, prima uma ou mais vezes para visualizar os itens.  Pode fechar a barra, realçando o X no canto inferior direito e, em seguida, premindo o botão ENTER.

Mover A função Mover permite-lhe alterar a posição de uma aplicação no ecrã. Para utilizar a função Mover, execute os seguintes passos: 1.

Prima o botão AMARELO (C) no controlo remoto.

Seleccione uma aplicação e, em seguida, prima o botão ENTER. É apresentada uma caixa de verificação sobre a aplicação.

Prima ▲▼◄► para seleccionar Mover e, em seguida, prima o botão ENTER. É apresentado um ícone de alteração de posição sobre a aplicação.

Prima os botões ▲▼◄► para mover o ícone. Prima o botão ENTER quando o ícone estiver na posição pretendida. A aplicação é movida para a nova localização.

A função Nova Pasta permite-lhe criar e atribuir um nome a novas pastas. Após a criação de uma pasta, pode mover aplicações para a mesma. Para utilizar a função Nova Pasta, execute os seguintes passos: 1.

Prima o botão AMARELO (C) no controlo remoto.

Prima os botões ▲▼◄► para mover o cursor para a nova pasta e, em seguida, prima o botão ENTER. São apresentados a janela Nova Pasta e um teclado.

Utilize o teclado para introduzir o nome da pasta e, em seguida, prima o botão ENTER. O ecrã Nova Pasta é fechado e a nova pasta é apresentada no ecrã do Smart Hub.

Para editar itens numa pasta Seleccione uma pasta e, em seguida, prima o botão ENTER. A pasta é aberta. Prima o botão AMARELO (C) no controlo remoto. Os botões de edição são apresentados na parte inferior do ecrã. Estes botões funcionam da mesma forma que os botões do menu Modo de Edição no ecrã principal. Por exemplo, para mover uma aplicação novamente para o ecrã principal As Minhas Aplicações: 1.

Seleccione a aplicação.

Seleccione Mover para a Pasta e, em seguida, prima o botão ENTER. É apresentada a janela Mover para a Pasta.

Seleccione As Minhas Aplicações e, em seguida, prima o botão ENTER. A janela Mover para a Pasta é fechada e a aplicação regressa ao ecrã principal As Minhas Aplicações.

Mover p/ pasta A função Mover para a Pasta permite-lhe mover uma aplicação para uma pasta. Para utilizar a função Mover para a Pasta, execute os seguintes passos:

Prima o botão AMARELO (C) no controlo remoto.

A função Mudar o Nome da Pasta permite mudar o nome das pastas. Para utilizar a função Mudar o Nome da Pasta, execute os seguintes passos:

Seleccione uma aplicação e, em seguida, prima o botão ENTER.

Prima o botão AMARELO (C) no controlo remoto.

Prima os botões ▲▼◄► para seleccionar Mover para a Pasta e, em seguida, prima o botão ENTER. É aberta a janela Mover para a Pasta.

Prima os botões ▲▼◄► para seleccionar uma pasta e, em seguida, prima o botão ENTER.

Prima os botões ▲▼◄► para seleccionar uma pasta e, em seguida, prima o botão ENTER. É apresentada a mensagem Movido para a pasta, sendo, em seguida, fechada. A aplicação foi movida para a pasta.

Prima os botões ▲▼◄► para seleccionar Mudar o Nome de uma Pasta e, em seguida, prima o botão ENTER. São apresentados a janela Mudar o Nome da Pasta e um teclado.

Utilize o teclado para introduzir o nome da nova pasta e, em seguida, prima o botão ENTER. A janela Mudar o Nome é fechada e o novo nome é apresentado sob a pasta.

Para aceder a aplicações numa pasta 1.

Feche o menu Modo de Edição.

Em As Minhas Aplicações, prima os botões ▲▼◄► para seleccionar uma pasta e, em seguida, prima o botão ENTER. A pasta é aberta.

Seleccione uma aplicação e, em seguida, prima o botão ENTER. A aplicação ou serviço da aplicação é iniciado.

Serviços da Rede Bloquear

A função Bloquear permite-lhe bloquear algumas aplicações em As Minhas Aplicações, para que não possam ser abertas sem a introdução do Código de Segurança Parental. Para utilizar a função Bloquear, execute os seguintes passos:

A função Eliminar permite-lhe eliminar aplicações de As Minhas Aplicações. Para utilizar a função Eliminar, execute os seguintes passos: 1. Prima o botão AMARELO (C) no controlo remoto. 2. Prima ▲▼◄► para seleccionar uma aplicação e, em seguida, prima o botão ENTER. 3. Prima os botões ▲▼◄► para seleccionar Eliminar e, em seguida, prima o botão ENTER. A mensagem “Pretende eliminar os itens seleccionados?” é apresentada. 4. Seleccione Sim e, em seguida, prima o botão ENTER. A aplicação é eliminada.

Prima o botão AMARELO (C) no controlo remoto.

Prima ▲▼◄► para seleccionar uma aplicação e, em seguida, prima o botão ENTER. Se for possível bloquear a aplicação, o item de menu Bloquear fica activado.

Prima os botões ▲▼◄► para seleccionar Bloquear e, em seguida, prima o botão ENTER. É apresentada a janela Segurança.

Introduza o Código de Segurança Parental (consulte a página 38). Se não tiver criado um Código de Segurança Parental, introduza 0000.

Prima o botão ENTER. A janela Bloquear Serviço é apresentada, confirmando o bloqueio, sendo, em seguida, encerrada. É apresentado um símbolo de bloqueio junto à aplicação.

Prima o botão AMARELO (C) no controlo remoto. Prima ▲▼◄► para seleccionar uma aplicação bloqueada e, em seguida, prima o botão ENTER. Prima os botões ▲▼◄► para seleccionar Desbloquear e, em seguida, prima o botão ENTER. É apresentada a janela Segurança. Introduza o Código de Segurança Parental (consulte a página 38). Se não tiver criado um Código de Segurança Parental, introduza 0000. Prima o botão ENTER. A janela Bloqueio de Serviço Removido é apresentada, confirmando que o bloqueio foi removido, sendo, em seguida, encerrada.

O Menu de Ordenação - VERDE (B) As funções do menu Ordenar permitem-lhe ordenar a aplicação em As Minhas Aplicações por predefinição, nome, data, frequência, categoria e definido pelo utilizador. Se alterar manualmente a posição de uma aplicação, o menu Ordenar realça automaticamente Definido pelo Utilizador quando a aplicação for iniciada. Para ordenar as aplicações em As Minhas Aplicações, execute os seguintes passos: 1. Prima o botão VERDE (B) no controlo remoto. 2. Prima os botões ◄► para seleccionar um método de ordenação e, em seguida, prima o botão ENTER. O Smart Hub ordena as aplicações pelo método seleccionado.

Samsung Apps A função Samsung Apps permite-lhe transferir aplicações e serviços cobrados e gratuitos para o seu leitor de Blu-ray Disc e visualizá-los ou utilizá-los no seu televisor. Estas aplicações e serviços incluem vídeos, música, fotografias, jogos, notícias, desporto, etc. As aplicações da nova aplicação é apresentado em As minhas aplicações. São adicionados regularmente novas aplicações e serviços.

Para transferir aplicações cobradas, tem de criar uma conta Samsung e adicionar um cartão de crédito à conta. Para criar uma conta Samsung, visite o endereço www.samsung.com:

 Este serviço poderá não ser disponibilizado em alguns países.

Aceder ao ecrã Samsung Apps Para aceder ao ecrã Samsung Apps, prima os botões ▲▼◄► para navegar até à área Samsung Apps no ecrã principal do Smart Hub e, em seguida, prima o botão ENTER. O ecrã Samsung Apps é apresentado.

 Se for a primeira vez que está a aceder a este ecrã, é apresentada a janela de termos do serviço. Seleccione Aceitar e, em seguida, prima o botão ENTER.

Utilizar o ecrã Samsung Apps Para utilizar o ecrã Samsung Apps, execute os seguintes passos: 1. Prima os botões ◄► para avançar para a lista de categorias à esquerda. 2. Prima os botões ▲▼ para realçar uma categoria. Após alguns segundos, o ecrã Samsung Apps apresenta as aplicações dessa categoria. Os separadores de ordenação são apresentados na parte superior. 3. Prima o botão ► para mover as aplicações ou serviços apresentados. 4. Prima os botões ▲▼◄► para seleccionar uma aplicação ou serviço e, em seguida, prima o botão ENTER. O ecrã Detalhes da Aplicação é apresentado, descrevendo o serviço ou aplicação. 5. Seleccione Transferir Agora e, em seguida, prima o botão ENTER. Se a aplicação ou serviço for gratuito, é transferido e executado. Se for cobrado, siga as instruções no ecrã para concluir a transferência.

 A transferência de algumas aplicações é

gratuita, mas estas requerem o registo ou uma conta paga junto do fornecedor para serem utilizadas.  As aplicações de aplicações e serviços transferidos da função Samsung Apps são apresentados em As Minhas Aplicações. Separadores Ordenar por Pode aceder aos separadores Ordenar por na parte superior do ecrã, utilizando os botões ▲▼◄►. Cada separador apresenta os serviços ou aplicações na categoria seleccionada, ordenados pelos critérios do separador (Recomendado, Os mais transferidos, O mais recente, Nome). Pode também utilizar o botão AZUL (D) do controlo remoto para aceder aos separadores Ordenar por. Sempre que prime o botão AZUL (D), muda de um separador de ordenação para o seguinte.

Samsung Apps por categoria Estão disponíveis as seguintes categorias: • Novidades : Apresenta aplicações registadas recentemente. • Video : Apresenta vários suportes de vídeo, tais como filmes, programas de TV e vídeos de curta duração. • Jogos : Apresenta vários jogos como, por exemplo, sudoku e xadrez. • Desporto : Apresenta vários serviços multimédia relacionados com desporto, tais como informações de jogos, imagens e vídeos de curta duração. • Estilo de Vida : Inclui vários serviços multimédia relacionados com o estilo de vida, tais como música, ferramentas de gestão pessoal de fotografias e redes sociais como o Facebook e o Twitter. • Informação : Inclui vários serviços de informação como, por exemplo, notícias, bolsa e meteorologia. • Outros : Inclui outros serviços diversos.

Minha Conta A função A Minha Conta ajuda-o a aceder ao histórico de encomenda e transferência de Samsung Apps e ao ecrã My Apps Cash. Tem de ter uma conta Samsung Apps para aceder a estas informações.

Português HT-D5200_POR_1226.indd 63

Para aplicações cobradas

Serviços da Rede Ajuda

Em caso de dúvidas sobre as Samsung Apps, consulte primeiro a Ajuda. Se nenhuma das sugestões for útil, visite o sítio da Web www. samsung.com. Para utilizar a função Ajuda, execute os seguintes passos: 1. Prima os botões ▲▼◄► para seleccionar Ajuda e, em seguida, prima o botão ENTER. 2. Prima os botões ◄► para aceder à Ajuda quando esta for apresentada. 3. Prima os botões ▲▼ para percorrer o texto da Ajuda. 4.

Prima o botão ◄ para sair da Ajuda.

Utilizar os botões coloridos do controlo remoto com Samsung Apps • VERMELHO (A) (Ini.sess.): Para iniciar sessão na sua conta Smart TV. • VERDE (B) (Exiblção Lista): Para alternar a apresentação de aplicações entre a vista Miniaturas e Lista. • AZUL (D) (Ordenar por): Para ordenar as aplicações por categorias: Recomendadas, As Mais Transferidas, As Mais Recentes ou Nome. • Regres.: Para regressar ao menu anterior.

 Os serviços de conteúdos da Internet podem ser adicionados ou eliminados pelos fornecedores sem aviso prévio.

Para obter instruções de utilização da função Os Seus Vídeos ou Pesquisar, visite o sítio da Web www.samsung.com

Utilizar a Função vTuner

Depois de ligar o produto à rede, pode usufruir de vários conteúdos relativos a filmes, utilizando um disco compatível com BD-LIVE. 1. Ligue uma memória USB à ficha USB no painel anterior do produto e, em seguida, verifique a memória restante. O dispositivo de memória deve ter, pelo menos, 1 GB de espaço livre para guardar os serviços BD-LIVE. 2. Introduza um disco Blu-ray que suporte BDLIVE. 3. Seleccione um item dos vários conteúdos BD-LIVE fornecidos pelo fabricante do disco.

 A forma de utilização do BD-LIVE e os conteúdos fornecidos podem variar, consoante o fabricante do disco.

Utilizar a função AllShare A função AllShare permite reproduzir ficheiros de música, vídeo e fotografias localizados no PC ou no telemóvel compatível com DLNA ou NAS no produto. Para utilizar a função AllShare no produto, deve ligar o mesmo à rede (Consulte as páginas 22~23). Para utilizar a função AllShare com o PC, tem de instalar o software AllShare no PC. Se tiver um telemóvel compatível com DLNA ou NAS, pode utilizar a função AllShare sem software adicional. Pode transferir o software de PC e obter instruções detalhadas para utilizar a função AllShare no sítio da Web Samsung.com.

vTuner é a função para ouvir rádio. Se premir o botão vTuner, pode aceder aos widget vTuner. Prima o botão vTuner.

✎ NOTA  Pode utilizar a função vTuner após descarregar a aplicação vTuner para Samsung Apps.

Outras Informações Consulte a tabela abaixo sempre que este produto não funcionar correctamente. Se o problema não se encontrar descrito na tabela ou se este persistir após a aplicação da resolução, desligue o produto, desligue o cabo de alimentação e contacte o representante autorizado mais próximo ou o Centro de Assistência Electrónica da Samsung.

Verificação/Resolução

Não consigo ejectar o disco.

• O cabo de alimentação está correctamente ligado à tomada? • Desligue a alimentação e ligue-a novamente.

• Verifique o estado do conector e da base do iPod. • Mantenha a versão de software do iPod actualizada.

A reprodução não é iniciada.

• Verifique o número de região do BD/DVD. Poderá não ser possível reproduzir discos BD/DVD adquiridos no estrangeiro. • Não é possível reproduzir CD-ROMs e DVD-ROMs neste produto. • Certifique-se de que o nível de classificação está correcto. • Está a utilizar um disco deformado ou um disco com riscos na superfície? • Limpe o disco.

A reprodução não tem início imediatamente após premir o botão Play/Pause. Não é emitido som.

Só é emitido som de algumas colunas e não das 3 colunas.

O controlo remoto não funciona.

• Não é emitido qualquer som durante a reprodução rápida, reprodução em câmara lenta ou reprodução por fotogramas. • As colunas estão correctamente ligadas? A configuração das colunas está correcta? • O disco está muito danificado? • Em determinados discos BD/DVD, o som é emitido apenas das colunas dianteiras. • Verifique se as colunas estão ligadas correctamente. • Regule o volume. • Ao ouvir um CD, rádio ou som de um televisor, o som é emitido apenas pelas colunas frontais. • O controlo remoto está a ser utilizado à distância correcta e nos ângulos previstos? • As pilhas estão gastas? • Seleccionou o modo (TV/BD) correctamente no controlo remoto (TV ou BD)?

• O disco está a rodar mas não é produzida qualquer imagem. • A qualidade da imagem é fraca e a imagem é instável.

• A alimentação do televisor está ligada? • Os cabos de vídeo estão correctamente ligados? • O disco está danificado ou com impurezas? • Um disco com defeito de fabrico poderá não ser reproduzível.

O idioma de áudio e das legendas não funcionam.

• O idioma de áudio e das legendas não funcionam se o disco não contiver os dados respectivos.

O ecrã do menu não é apresentado mesmo que a função do menu esteja seleccionada.

• Está a utilizar um disco que não contém menus?

Português HT-D5200_POR_1226.indd 65

Resolução de problemas

Outras Informações Sintoma

Verificação/Resolução

Não é possível alterar o formato da imagem.

• Pode reproduzir BD/DVDs de 16:9 no modo 16:9 panorâmico, no modo 4:3 Letter Box, ou no modo 4:3 Pan - Scan, mas os BD/DVDs de 4:3 só podem ver visualizados no modo 4:3. Consulte a caixa do disco Blu-ray e, em seguida, seleccione a função apropriada.

• O produto não funciona. (Exemplo: O produto desliga-se ou é emitido um ruído.) • O produto não funciona correctamente.

• Prima sem soltar o botão PARAR ( ) do controlo remoto durante 5 segundos no modo EM ESPERA. - Utilizar a função REINICIAR, apaga todas as definições guardadas. Não utilize esta função a não ser que seja necessário.

Esqueceu-se da palavra-passe do nível de classificação.

• Sem qualquer disco inserido no produto, prima sem soltar o botão PARAR ( ) do produto durante mais de 5 segundos. É apresentada a indicação INIT no ecrã e todas as definições são repostas para os valores predefinidos. Em seguida, prima o botão POWER. - Utilizar a função REINICIAR, apaga todas as definições guardadas. Não utilize esta função a não ser que seja necessário.

Não é possível sintonizar uma transmissão de rádio.

• A antena está correctamente ligada? • Se o sinal de recepção da antena for fraco, instale a antena externa de FM num local com boa recepção.

Ao ouvir áudio do televisor no produto, não é emitido som.

• Se o botão EJECTAR ( ) for premido durante a audição de som do televisor, utilizando a função, as funções do BD/DVD ligam-se cortando o som do televisor.

É apresentada a mensagem “Indisponível” no ecrã.

• As funções ou a acção não pode ser concluída porque: 1. O software do BD/DVD não o permite. 2. O software do BD/DVD não suporta a função (por exemplo, ângulos) 3. A função não está disponível. 4. Solicitou um título ou um capítulo ou hora de procura fora do intervalo.

Se a saída HDMI estiver definida numa resolução que o televisor não suporte (por exemplo, 1080p), a imagem pode não ser apresentada no televisor.

• Prima sem soltar o botão PARAR ( ) no painel anterior durante mais de 5 segundos sem qualquer disco inserido. Todas as definições revertem para os valores de fábrica.

• Verifique a ligação entre o televisor e a ficha HDMI do produto. • Verifique se o televisor suporta as resoluções de entrada HDMI de 576p/480p/ 720p/1080i/1080p.

Ecrã de saída de HDMI irregular.

• Se a imagem no televisor apresentar interferências, significa que o televisor não é compatível com HDCP (High-bandwidth Digital Content Protection – Protecção de conteúdos digitais com elevada largura de banda).

06 Outras Informações

Verificação/Resolução

Função PC Share Manager Vejo pastas partilhadas através do PC Share Manager, mas não consigo ver os ficheiros.

• Dado que apresenta apenas ficheiros correspondentes às categorias de imagem, música e filmes, os ficheiros que não correspondem a essas categorias podem não ser apresentados.

Função AllShare O vídeo é reproduzido de modo intermitente.

• Verifique se a rede está estável. • Verifique se o cabo de rede está correctamente ligado e se a rede não está sobrecarregada. • A ligação sem fios entre o servidor e o produto é instável. Verifique a ligação.

A ligação AllShare entre o televisor e o PC é instável.

• O endereço IP na mesma sub-rede deve ser único, caso contrário um conflito entre IPs pode estar na causa do problema. • Verifique se a firewall está activada. Se estiver, desactive a função de firewall.

BD-LIVE Não consigo ligar ao servidor BD-LIVE.

• Verifique se a ligação à rede está ou não a funcionar utilizando o menu de teste da rede. • Verifique se o dispositivo de memória USB está ligado ou não ao produto. • O dispositivo de memória deve ter, pelo menos, 1 GB de espaço livre para guardar os serviços BD-LIVE. Pode verificar qual o espaço disponível na gestão de dados de BD. (Consulte a página 37) • Verifique se o menu Ligação à internet do BD-LIVE está definido como Permitir (Tudo). • Se o problema se mantiver após o procedimento anterior, contacte o fornecedor de conteúdos ou actualize com o firmware mais recente.

Ocorre um erro ao utilizar o serviço BD-LIVE.

• O dispositivo de memória deve ter, pelo menos, 1 GB de espaço livre para guardar os serviços BD-LIVE. Pode verificar qual o espaço disponível na gestão de dados de BD. (Consulte a página 37)

 Quando as definições de fábrica são repostas, todos os dados de utilizador armazenados no BD serão eliminados.

Outras Informações Características técnicas Peso Dimensões Limites da temperatura de funcionamento Limites da humidade de funcionamento Relação sinal/ruído Sensibilidade útil Distorção harmónica total BD (Blu-ray Disc)

3,5 kg 429,3 (L) x 58,4 (A) x 325,1 (P) mm Geral +5°C a +35°C 10 % a 75 % 55 dB Sintonizador FM 12 dB 0,5 % Velocidade de leitura: 9,834 m/seg Velocidade de leitura: 6,98 ~ 7,68 m/seg. DVD (Digital Versatile Disc) Tempo de reprodução aproximado (disco de lado único, camada única): 135 min. Velocidade de leitura: 4,8 ~ 5,6 m/seg. Disco CD: 12 cm (COMPACT DISC) Tempo máximo de reprodução: 74 min. Velocidade de leitura: 4,8 ~ 5,6 m/seg. CD: 8 cm (COMPACT DISC) Tempo máximo de reprodução: 20 min. 1 canal: 1.0 Vp-p (carga de 75 Ω) Vídeo composto Blu-ray Disc : 576i/480i DVD : 576i/480i Y: 1.0 Vp-p (carga de 75 Ω) Saída de Vídeo Pr: 0,70 Vp-p (carga de 75 Ω) Vídeo Componente Pb: 0,70 Vp-p (carga de 75 Ω) BD : 576i/480i DVD : 576p/480p, 576i/480i 1080p, 1080i, 720p, 576p/480p HDMI Vídeo/Áudio Áudio PCM multi-canal, áudio de fluxo de bits, áudio PCM Saída da coluna frontal 165W x 2(3Ω) Saída do subwoofer 170W(3Ω) Entrada analógica 20Hz~20kHz (±3dB) Resposta em frequência Entrada digital 20Hz~40kHz (±-4dB) Amplificador Relação S/N 70 dB Separação do canal 60 dB Sensibilidade de entrada (AUX)500mV Sistema de colunas de 2.1 canais Sistema de colunas Frontal Subwoofer Impedância 3Ω 3Ω Intervalo da frequência 140Hz~20kHz 40Hz ~ 160Hz Nível de pressão do som de saída 86 dB/W/M 88 dB/W/M Coluna Potência consumida 165 W 17 0W Entrada máxima 330 W 340 W Frontal : 90 x 207,5 x 68,5 mm Dimensões (L x A x P) Subwoofer : 168 x 350 x 285 mm Pesos Frontal : 0,67 kg, Subwoofer : 3,80 kg *: Especificação nominal - A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio. - O peso e as dimensões indicados são aproximados. - O design e as especificações estão sujeitos a alterações sem aviso prévio. - Para obter informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto.

Português Nota da Cinavia: Esse produto usa tecnologia Cinavia para limitar o uso de cópias não autorizadas de filmes e vídeos produzidos comercialmente e sua trilha sonora. Quando se detecta o uso proibido de uma cópia não autorizada, aparece uma mensagem e a reprodução ou cópia é interrompida. Há mais informações sobre a tecnologia Cinavia na Central Cinavia on-line de informações ao cliente, em http://www.cinavia.com. Para solicitar mais informações sobre a Cinavia pelo correio, envie um cartão postal com seu endereço para: Cinavia Consumer Information Centre, P.O. Box 86851, San Diego, CA, 92138, USA. Esse produto incorpora tecnologia proprietária sob licença da Verance Corporation e protegida pela Patente 7.369.677 dos EUA e outras patentes nos EUA e no mundo todo, emitidas e pendentes, além de direitos autorais e proteção ao segredo comercial de certos aspectos dessa tecnologia. Cinavia é uma marca registrada da Verance Corporation. Copyright 2004-2010 Verance Corporation. Todos os direitos reservados à Verance. É proibido realizar engenharia reversa ou desmontagem.

Contacte SAMSUNG GLOBAL Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung. Contact Centre 

Eliminação correcta das baterias existentes neste produto (Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados.) Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos) (Aplicável na União Europeia e noutros países da Europa com sistemas de recolha de pilhas em separado.) Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Code no. AH68-02340D (01)
