MODE D'EMPLOI HT-D5200 SAMSUNG

Système Home Entertainment Blu-ray™ 2,1 canaux Manuel d'utilisation

imaginez les possibilités

Merci d'avoir acheté ce produit Samsung. Pour obtenir notre service complet, veuillez enregistrer votre produit sur

www.samsung.com/register

HT-D5200_FRA_1226.indd 1

Consignes de sécurité

Avertissements de sécurité POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L’ARRIÈRE). LES PIÈCES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L’UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION.

Ce symbole indique la présence d’une tension dangereuse dans l’appareil, présentant un risque d’électrocution ou de blessures.

• Afin de réduire tout risque d’incendie ou d’électrocution, n’exposez jamais cet appareil à la pluie ou à l’humidité.

• Évitez toute projection d’eau sur l’appareil et ne posez jamais d’objet contenant un liquide dessus (ex : un vase). • La fiche permet de débrancher l’appareil et doit toujours être facilement accessible. • Cet appareil doit toujours être branché à une prise de courant alternatif reliée à la terre. • Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale, il faut donc que cette dernière soit facilement accessible.

Ce symbole indique les directives importantes qui accompagnent le produit.

PRODUIT LASER DE CLASSE 1

Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1. L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifiées ci-dessus peuvent conduire à une exposition à des radiations dangereuses.

• Assurez-vous que l'alimentation en c.a. de votre habitation est conforme à la plaque d'identification située au dos de votre appareil. • Posez votre appareil à plat sur un meuble stable en veillant à laisser un espace de 7,5 à 10 cm autour de l'appareil afin d’assurer sa ventilation correcte. • Ne le posez pas sur des amplificateurs ou autre appareil qui risque de chauffer. Veillez à ne pas obstruer les orifices de ventilation. • Ne posez rien sur l’appareil. • Avant de déplacer l’appareil, assurez-vous que le compartiment du disque est vide. • Pour couper complètement l'alimentation de l'appareil, en particulier lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée, retirez la fiche principale de la prise murale. - Si vous n’avez pas l’intention d’utiliser le produit sur une période prolongée, débranchez sa fiche de la prise murale. • Pendant les orages, retirez la fiche principale alimentée par le c.a. de la prise murale. Les pointes de tension dues aux éclairs pourraient endommager l’appareil. • N’exposez pas l’appareil à la lumière directe du soleil ni à d’autres sources de chaleur. L’appareil pourrait surchauffer et mal fonctionner. • N’exposez pas l’appareil à l’humidité ni à aucune source de chaleur excessive et éloignez-le des appareils générant des ondes magnétiques ou des champs électriques intenses (ex. : haut-parleurs). • Débranchez le câble d’alimentation de l’alimentation en c.a. en cas de dysfonctionnement. • Cet appareil n’est pas conçu pour un usage industriel. Il est uniquement réservé à un usage privé. • De la condensation peut se former si votre appareil ou votre disque a été entreposé dans un endroit exposé à des températures basses. Si l’appareil doit être transporté pendant l’hiver, attendez environ 2 heures pour qu’il s’adapte à la température de la pièce avant de l’utiliser. • Les piles utilisées avec cet appareil contiennent des produits chimiques dangereux pour l’environnement. Ne les jetez pas avec les ordures ménagères.

Regarder la télévision en 3D INFORMATIONS DE SECURITE ET DE SANTE IMPORTANTES CONCERNANT LES IMAGES 3D Lisez et assurez-vous de comprendre les informations de sécurité suivantes avant d'utiliser la fonction 3D de votre téléviseur.

AVERTISSEMENT • Certaines personnes peuvent être victimes de vertiges, nausées et maux de tête lorsqu'elles regardent la télévision en 3D. Si vous présentez des symptômes de ce type, arrêtez de regarder la télévision en 3D, retirez les lunettes 3D actives et reposez-vous. • Le fait de regarder des images 3D pendant une période prolongée peut causer une fatigue oculaire. Si vous présentez ce type de symptôme, arrêtez de regarder la télévision en 3D, retirez les lunettes 3D actives et reposez-vous. • Un adulte responsable est censé vérifier régulièrement que tout se passe bien pour les enfants qui utilisent la fonction 3D. Si un enfant vous dit qu'il a les yeux fatigués ou qu'il est victime de maux de tête, de vertiges ou de nausées, demandez-lui d'arrêter de regarder la télévision en 3D et dites-lui de se reposer. • N'utilisez pas les lunettes 3D actives à d'autres fins (p. ex. comme lunettes de vue, de soleil ou de protection). • N'utilisez pas la fonction 3D ou les lunettes 3D actives lorsque vous marchez ou vous déplacez. Si vous utilisez la fonction 3D ou les lunettes 3D actives lorsque vous vous déplacez, vous pouvez vous occasionner des blessures en trébuchant, en chutant et/ou en percutant des objets.

Consignes de sécurité

Manipulation et rangement des disques - Précautions De petites éraflures sur un disque risquent de réduire la qualité du son et de l’image ou de les faire sauter. Prenez garde à ne pas rayer les disques lorsque vous les manipulez.

Manipulation des disques

• Ne touchez pas la face de lecture du disque. • Tenez le disque par les tranches afin de ne pas laisser de traces de doigts sur la surface. • Ne collez pas de papier ou de ruban adhésif sur le disque.

Rangement des disques

• N’exposez pas les disques à la lumière directe du soleil. • Rangez-les dans un endroit frais et aéré. • Rangez-les dans des pochettes propres. Positionnez-les verticalement.

 Évitez les salissures sur les disques.

 N’insérez jamais de disques fendus ou rayés.

Manipulation et rangement des disques

Si un disque présente des traces de doigts, nettoyez-le à l’aide d’un peu de nettoyant doux dilué dans de l’eau et essuyez avec un chiffon doux.

• Lors du nettoyage, essuyez doucement de l’intérieur vers l’extérieur du disque.

 De la condensation peut de former lorsque de l’air chaud entre en contact avec des parties froides situées à l’intérieur de l’appareil. En cas de condensation à l’intérieur de l’appareil, celui-ci risque de ne pas fonctionner correctement. Si cela se produit, retirez le disque et attendez une à deux heures en laissant l’appareil sous tension.

• Dolby et le symbole du double « D » sont des marques déposées de Dolby Laboratories. • « À PROPOS DE VIDÉO DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Ceci est un appareil DivX Certified® qui lit les vidéos au format DivX. Reportezvous au site Web à l'adresse www.divx.com pour obtenir plus d’informations et consulter les outils logiciels permettant de convertir les fichiers au format de vidéo DivX. À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré pour lire les films vidéo à la demande (VOD) DivX disponibles dans le commerce. Pour générer le code d’enregistrement, il faut accéder à la section DivX VOD dans le menu de configuration de l’appareil. Consultez le site Web vod.divx.com afin d’obtenir de plus amples informations sur les étapes à suivre pour terminer la procédure. Le format DivX Certified® permet de lire des vidéos DivX® dans une résolution HD allant jusqu'à 1080p, y compris en ce qui concerne les programmes d'appel. DivX®, DivX Certified® et les logos qui y sont associés sont des marques commerciales de DivX, Inc. exploitées sous licence. » Ce format est couvert par un ou plusieurs des brevets américains suivants : 7,295,673 ; 7,460,668 ; 7,515,710 ; 7,519,274 • The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Oracle et Java sont des marques déposées d'Oracle et/ou de ses sociétés affiliées. D'autres noms cités peuvent être des marques commerciales de leurs propriétaires respectifs.

• Ce produit intègre la technologie de protection contre la copie qui est protégée par les brevets américains et d’autres droits de la propriété intellectuelle détenus par Rovi Corporation. Il est interdit de procéder à l’ingénierie inverse ou au désassemblage de l’appareil. • Blu-ray Disc™, Blu-ray™ et les logos qui y sont associés sont des marques commerciales de Blu-ray Disc Association. • iPod est une marque de commerce d’Apple Inc., déposée aux États-Unis et dans d’autres pays. iPhone est une marque de commerce d’Apple Inc. • < Avis de licence libre > En cas d'utilisation de logiciels libres, les licences libres sont disponibles dans le menu du produit.

© 2011 Samsung Electronics Co., Ltd. Tous droits réservés.

HT-D5200_FRA_1226.indd 4

Avertissements de sécurité Précautions Manipulation et rangement des disques - Précautions Licence Droit d’auteur

Icônes utilisées dans ce guide

Types de disques et caractéristiques Accessoires Description Panneau avant Panneau arrière Télécommande

Connexion des enceintes

Connexion de périphériques externes et du téléviseur via l’interface HDMI Fixation du noyau torique en ferrite au cordon d’alimentation de l’unité principale Connexion audio de composants externes Connexion au réseau Connexion de l’antenne FM

25 26 26 27 27 27 27 29 29 29 29 29 30 30 30 31 31 31 32 33 33 33 36 36 37 37 37 37 37 37 38 38

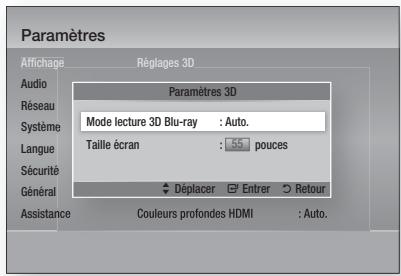

Pour accéder au menu Paramètres Affichage Paramètres 3D Format écran Taille écran Smart Hub BD Wise (Produits Samsung uniquement) Résolution Format couleurs HDMI Trame vidéo (24Fs) Couleurs profondes HDMI Mode image fixe Mode progressif Audio Param. haut-parleur Eg. util Audio HDMI Fonct. Retour Audio Sortie numérique Contrôle de la dynamique Sync. audio Réseau Paramètres réseau État du réseau Connexion internet BD-LIVE Système Paramètre initial Anynet+ (HDMI-CEC) Gestion données BD Fuseau Horaire DivX® Vidéo à la demande Réinitialisation Langue

38 38 38 38 38 38 39 39 40

Contrôle parent. BD Contrôle parent. DVD Modif. mot de passe Général Affichage du lecture Télécommande réseau Assistance Mise à jour du logiciel Contacter Samsung

Utilisation du Menu du disque/Menu de titres/Menu contextuel Lecture de Liste de titres Utilisation des fonctions Recherche et Saut Lecture au ralenti / Lecture pas à pas Répétition de la lecture Utilisation du bouton TOOLS Écouter de la musique Mode Son Lecture d’image Lecture de contenu à partir d’un périphérique de stockage USB Écoute de la radio Connexion d’un iPod/iPhone à l’aide d’un câble USB Connexion d’un iPod/iPhone via la station d’accueil dock Liaison de l’émetteur sans fil avec l’unité principale

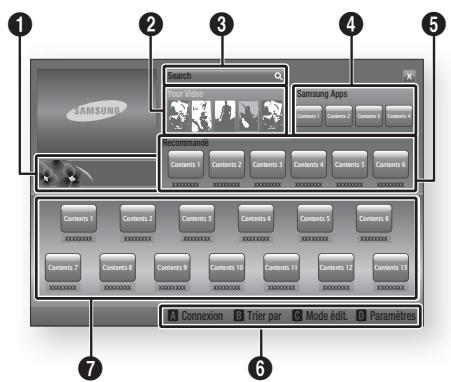

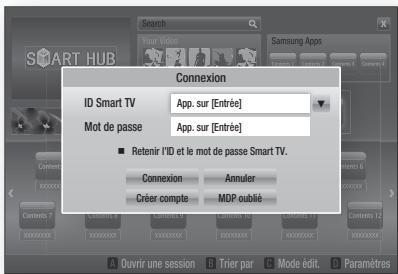

Utilisation de Smart Hub

Applications Samsung Utilisation de la fonction vTuner BD-LIVE™ Utilisation de la fonction AllShare

42 43 43 44 46 48 49 50

Les figures et illustrations de ce manuel d’utilisation sont fournies à titre de référence et peuvent différer de l’apparence réelle de l’appareil.

Des frais d'administration peuvent vous être facturés si a. un technicien intervient à votre demande et que le produit ne comporte aucun défaut

(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation) b. vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

HT-D5200_FRA_1226.indd 6

Icônes utilisées dans ce guide

Assurez-vous de consulter les définitions des termes suivants avant de lire le guide d’utilisation. Terme

Indique une fonction disponible sur les BD-ROM. Indique une fonction disponible sur les BD-RE/-R enregistrés au format BD-RE. Indique une fonction disponible sur les DVD vidéo.

Indique une fonction disponible sur les DVD+RW ou DVD-RW(V)/DVD-R/+R enregistrés et finalisés.

Indique une fonction disponible sur un CD-RW/-R audio

Indique une fonction disponible sur les CD-RW/-R, les DVD-RW/-R et les périphériques de stockage USB avec des contenus DivX.

Ceci implique une fonction disponible sur un périphérique de stockage

Audio CD Périphérique de stockage USB

Indique une fonction disponible sur les CD-RW/-R, les DVD-RW/-R et les périphériques de stockage USB avec des contenus MP3 ou WMA.

Indique une fonction disponible sur les CD-RW/-R, les DVD-RW/-R et les périphériques de stockage USB avec des contenus JPEG.

Ceci indique une situation où une fonction ne peut pas être exécutée ou des réglages pourraient être annulés.

Conseils ou instructions fournis pour vous aider à exécuter chaque fonction.

Permet d’accéder directement et facilement à une fonction via la simple pression du bouton de la télécommande spécifié.

• Cet appareil est compatible uniquement avec le système de couleurs PAL.

• Les disques NTSC ne sont pas lus.

Types de disques et caractéristiques

Logos des disques pouvant être lus

Compatibilité des disques Blu-ray

Le disque Blu-ray est un nouveau format, en constante évolution. Par conséquent, il existe des problèmes de compatibilité qui y sont associés. Tous les disques ne sont pas uniformément compatibles et la lecture de certains de ces supports peut s’avérer être impossible. Pour obtenir de plus amples renseignements à ce sujet, reportez-vous aux détails fournis dans la présente section « Types et caractéristiques des disques ».

Système Dolby Digital Plus

Système d’émission PAL au Royaume-Uni, en

France, Allemagne, etc.

Système Dolby TrueHD Disque DTS-HD haute résolution audio

 La lecture de certains types de disques peut ne

pas fonctionner, ou lorsque des opérations spécifiques sont effectuées, telles qu'un changement d'angle et un ajustement du format d’écran. Les informations concernant les disques sont mentionnées sur l’emballage. Veuillez vous y référer si nécessaire.

 Évitez les salissures ou les rayures sur les disques. Les empreintes digitales, les salissures, la poussière, les rayures ou les dépôts de fumée de cigarettes sur la surface d'enregistrement peuvent rendre le disque illisible.  Lorsqu'un titre de BD-Java est lu, le chargement peut prendre plus de temps qu'un titre normal, ou certaines fonctions peuvent s'exécuter lentement.

Les disques qui ne peuvent pas être lus

Disque DVD HD DVD-RAM Disque DVD-R 3,9 Go pour Système auteur.

DVD-RW (mode VR) CD super audio (à l’exception de la couche CD) Disques DVD-ROM/PD/MV, etc CVD/ CD-ROM/CDV/CD-G/CD-I/LD • Disques CDG audio uniquement, non graphiques.

 Il se peut que certains disques et DVD commerciaux achetés en dehors de votre région ne puissent pas

être reproduits sur cet appareil.  Si un disque DVD-R/-RW n'a pas été enregistré correctement au format vidéo DVD, il ne pourra pas être lu.

HT-D5200_FRA_1226.indd 8

BD-RE/-R L’appareil et les disques possèdent des codes régionaux. Ces codes régionaux doivent correspondre pour pouvoir lire un disque. S’ils sont différents, le disque ne peut pas être lu.

Les disques Blu-ray RE/-R peuvent être lus et enregistrés.

Ce produit peut lire un disque BD-RE/-R enregistré sur d'autres enregistreurs de disques Blu-ray compatibles.

DVD-VIDEO Code régional

• Ce produit peut lire des DVD préenregistrés disponibles dans le commerce (disques DVD VIDÉO) comportant des films.

• Lorsque vous passez de la première à la deuxième couche d’un DVD VIDÉO double couche, des déformations visuelles et sonores peuvent se produire. Il ne s’agit pas d’un dysfonctionnement.

A Amérique du Nord, Amérique centrale, Amérique du Sud,

Corée, Japon, Taïwan, Hong Kong et Asie du Sud-Est.

B Europe, Groenland, Territoires français, Moyen-Orient, Afrique,

Australie et Nouvelle- Zélande.

C Inde, Chine, Russie, Asie centrale et du Sud.

États-Unis, territoires américains et Canada

Europe, Japon, Moyen-Orient,

Égypte, Afrique du Sud, Groenland

• Ce produit peut lire un disque DVD+RW enregistré sur un enregistreur de DVD vidéo. La capacité à lire un disque peut dépendre des conditions d'enregistrement de ce dernier.

Taïwan, Corée, Philippines,

Indonésie, Hong Kong

Mexique, Amérique du Sud,

Amérique centrale, Australie, Nouvelle-Zélande, Îles du Pacifique, Caraïbe

• Ce produit peut lire les disques CD-RW/-R au format audio CD-DA.

• Il se peut que cet appareil ne lise pas certains disques CD-RW/-R pour des raisons liées aux conditions d’enregistrement.

Russie, Europe de l’Est, Inde, majorité de l’Afrique, Corée du

BD-ROM Les disques Blu-ray ROM peuvent être uniquement lus. Ce produit peut lire des disques BD-ROM préenregistrés disponibles dans le commerce.

DVD-RW/-R/+R Ce produit peut lire des disques DVD-RW/-R/+R enregistrés et finalisés à l'aide d'un enregistreur de

DVD vidéo. La capacité à lire un disque peut dépendre des conditions d'enregistrement de ce dernier.

• Optez pour les disques CD-RW/-R de 700 Mo (80 minutes). Dans la mesure du possible, évitez d'utiliser des disques de 800 Mo (90 minutes) ou de capacité supérieure car le lecteur pourrait ne pas les lire. • Si le disque CD-RW/-R n’a pas été enregistré en session fermée, vous pourrez rencontrer des retards en début de lecture ou ne pas pouvoir lire la totalité des fichiers enregistrés. • Il se peut que certains CD-RW/-R ne puissent pas être lus sur ce produit ; cela dépend de l’appareil avec lequel ils ont été gravés. Concernant les contenus enregistrés sur un support CD-RW/-R à partir d'un CD et destinés à un usage personnel, la capacité à lire le disque peut varier selon le disque et le contenu.

Format du disque Utilisation d'un disque JPEG • Les CD-R/-RW, DVD-RW/-R enregistrés au format UDF ou JOLIET peuvent être lus. • Seuls les fichiers ayant les extensions « .jpg », « .JPG », « .jpeg » ou « JPEG » peuvent être affichés. • Le JPEG progressif est pris en charge.

• Il s’agit d’un format utilisé pour l’enregistrement de données sur un disque DVD-RW ou DVD-R ; une fois finalisé, le disque peut être lu par l'appareil. • Si un disque a été enregistré en mode Video (Vidéo) par un enregistreur d’un autre fabricant mais n’a pas été finalisé, il ne pourra pas être lu par cet appareil.

Formats de fichiers pris en charge

Prise en charge des fichiers vidéo Extension de fichier

HE-AAC Extension de fichier

• Certains codecs répertoriés ci-dessus ne sont pas pris en charge en cas de problème liés aux contenus. • Les sources vidéo contenant des informations incorrectes ou corrompues ne sont pas lues correctement. • Les sources AV dotées d’un débit binaire ou d’une vitesse de défilement supérieur(e) à la normale peuvent ne pas être lues correctement. • Si la table d’indexation est corrompue, la fonction Positionner (Saut) ne sera pas prise en charge. • Si vous lisez une vidéo via le réseau, celle-ci risque de ne pas s’exécuter correctement, selon l’état du réseau.

• Norme H.264 Level 4.1 prise en charge. • Formats H.264 FMO/ASO/RS, VC1 SP/MP/AP L4, AVCHD non pris en charge. • MPEG4 SP, ASP : - Résolution inférieure à 1280 x 720 : 60 images maxi - Résolution supérieure à 1280 x 720 : 30 images maxi • Format GMC 2 ou supérieur non pris en charge.

Formats WMA 7, 8, 9 pris en charge.

Format WMA 9 PRO avec plus de deux canaux (multicanaux) non pris en charge. Format WMA 9 Lossless et voix non pris en charge. Taux d’échantillonnage WMA 22050 Hz mono non pris en charge.

Prise en charge des fichiers musicaux

Extension de fichier

Plage de prise en charge

WMA Compatibilité avec le format WMA version 10

* Taux d'échantillonnage (en kHz) - 8, 11, 16, 22, 32, 44,1, 48 * Débits binaires - Tous les débits binaires dans la plage allant de 5 kbps à 384 kbps

Notes sur la connexion USB Périphériques pris en charge: Support de stockage USB, lecteur MP3, caméra numérique, lecteur de carte USB 1) Prise en charge non assurée pour les dossiers ou fichiers dont le nom excède 125 caractères. 2) Un fichier de sous-titre supérieur à 300 Ko ne peut pas s’afficher correctement. 3) Le produit n’est pas compatible avec tous les périphériques de caméra numérique / USB. 4) Les systèmes de fichiers FAT16 et FAT32 ne sont pas pris en charge. 5) Les fichiers photo (JPEG), musique (MP3) et vidéo doivent porter des noms en coréen ou en anglais. Autrement, le fichier risque de ne pas être lu.

6) Effectuez la connexion directement au port

USB du produit. La connexion via un autre câble peut provoquer des problèmes de compatibilité USB. 7) L’insertion de plusieurs périphériques de mémoire dans un lecteur multicarte peut entraîner un dysfonctionnement. 8) Le protocole PTP pour caméras numériques n’est pas pris en charge. 9) Ne déconnectez pas le périphérique USB durant un processus de « chargement ». 10) Plus la résolution de l’image est élevée, plus lent le délai d'affichage de l'image. 11) Les fichiers MP3 de type DRM téléchargés depuis un site commercial ne sont pas lus par l’appareil.

Vérifiez que vous disposez bien des accessoires suivants.

Antenne FM Station d’accueil dock pour iPod

Guide de l’utilisateur

(Pour le cordon d’alimentation)

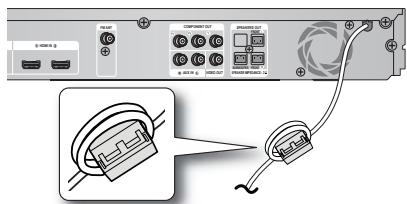

Noyau torique en ferrite

HT-D5200_FRA_1226.indd 12

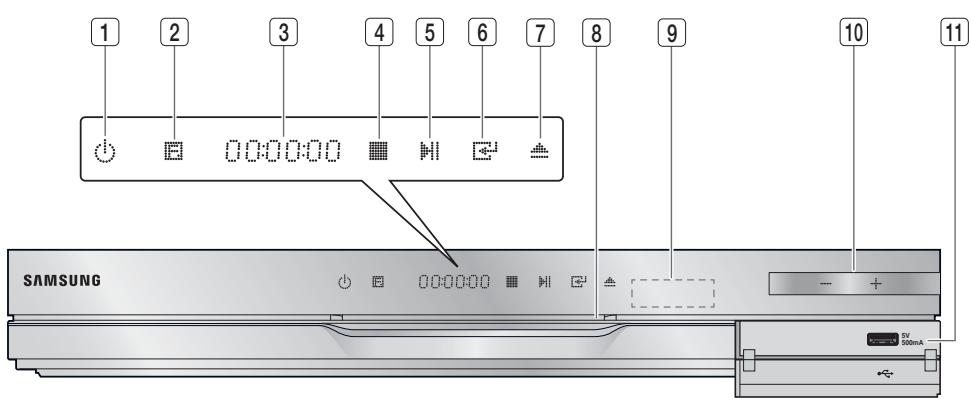

Le mode change dans l’ordre suivant :

BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

ÉCRAN D’AFFICHAGE Permet d’afficher l’état de la lecture, l’heure, etc.

BOUTON ARRÊT Permet d’interrompre la lecture du disque.

BOUTON LECTURE/PAUSE Permet de lire un disque ou de suspendre la lecture.

BOUTON ENTRÉE Permet de sélectionner les éléments de menu ou de lancer un disque

Blu-ray (mais pas un disque DVD).

BOUTON ÉJECTER Permet d’éjecter un disque.

Permet d'insérer le disque.

Détecte les signaux provenant de la télécommande.

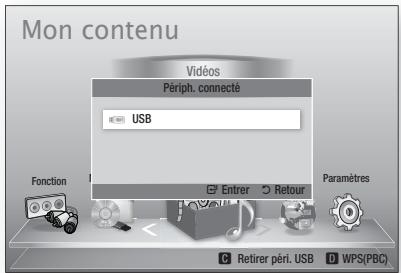

PORT USB Vous pouvez raccorder ici un périphérique de stockage USB et l'utiliser comme un support de stockage lorsque l’appareil est connecté au service

BD-LIVE. Ceci permet aussi de procéder aux mises à niveau logicielles et de lire les fichiers MP3/JPEG/DivX/MKV/MP4. Il est également possible d’utiliser R. IPOD lorsque l’iPod est connecté.

Pour allumer ou éteindre le produit.

 Les mises à niveau logicielles à l’aide du Port USB doivent être effectuées uniquement à l’aide d’une mémoire flash USB.

 Lorsque le produit affiche le menu du disque Blu-ray, vous ne pouvez pas lancer la vidéo en appuyant sur le bouton

LECTURE situé sur le produit ou sur la télécommande. Pour lire la vidéo, sélectionnez Lire la vidéo ou (Démarrer dans le menu du disque puis appuyez sur le bouton ENTRÉE.

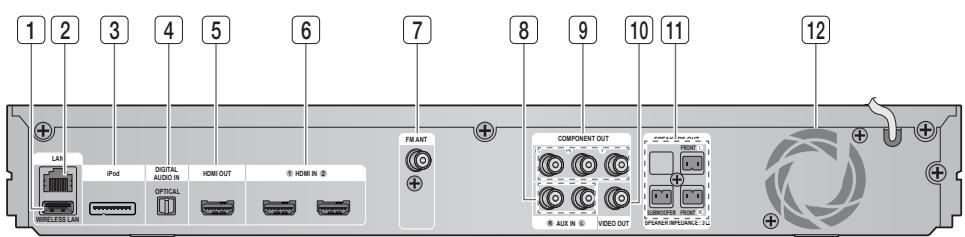

COMPONENT OUT FM ANT

Permet d’accéder aux services réseau (voir pages 55~64), à la fonctionnalité BD-LIVE et aux mises à niveau logicielles via un adaptateur

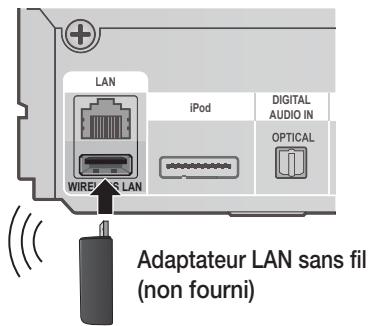

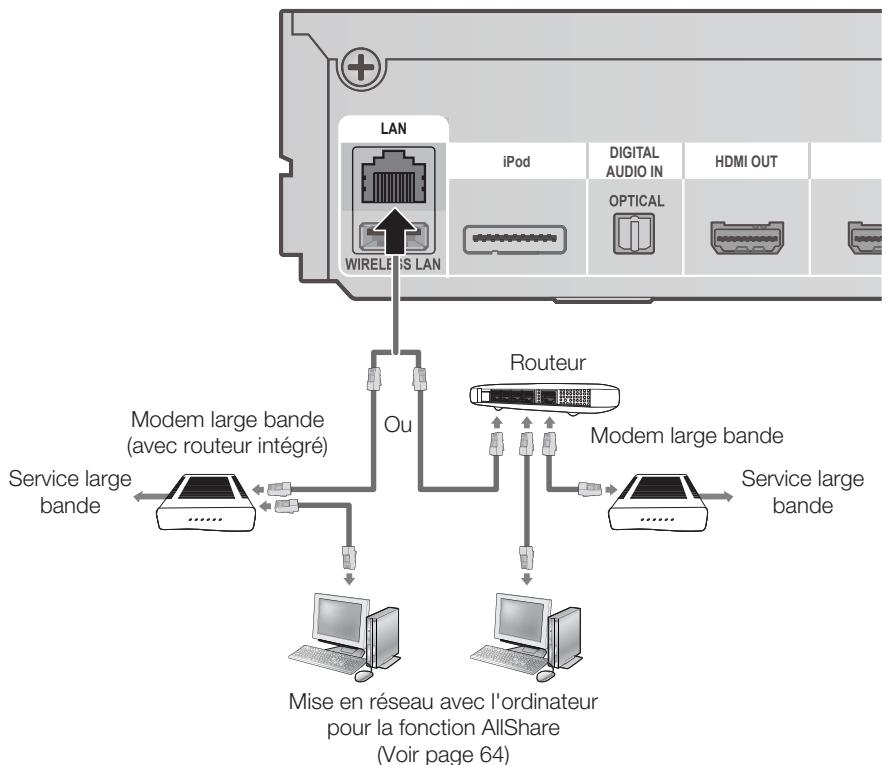

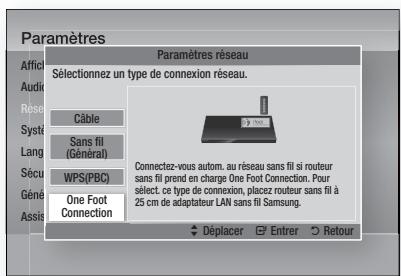

BORNE LAN Permet d’accéder aux services réseau (voir pages 55~64), à la fonctionnalité BD-LIVE et aux mises à niveau logicielles via la connexion réseau.

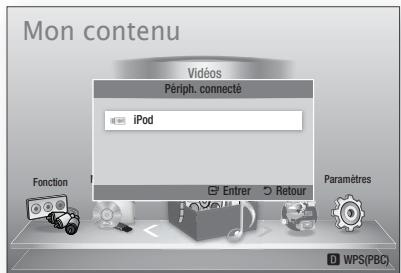

Permet de connecter la station d'accueil dock de l'iPod.

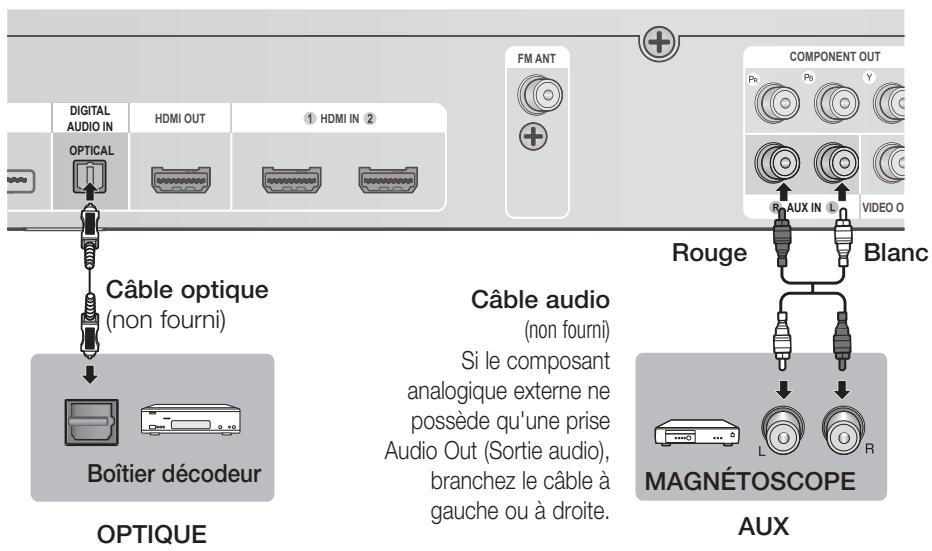

Permet de connecter un équipement externe capable d’émettre une sortie numérique.

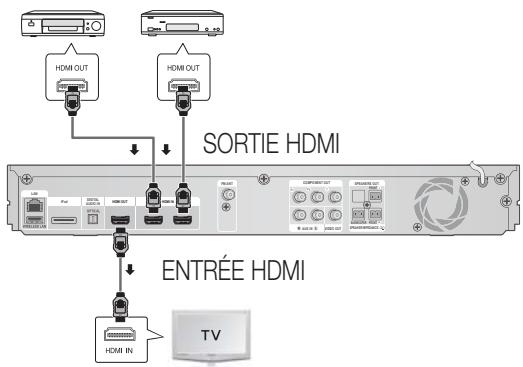

À l'aide du câble HDMI, reliez cette borne de sortie HDMI à la borne d'entrée HDMI du téléviseur pour obtenir une qualité d'image optimale.

Reçoivent les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.

Permet de connecter l'antenne FM.

Permettent la connexion à la sortie analogique 2 canaux d'un appareil externe (un magnétoscope par exemple).

Permettent la connexion d’un téléviseur muni d’entrées vidéo en composante.

Reliez la prise ENTRÉE VIDÉO du téléviseur à la prise SORTIE VIDÉO de ce produit.

Permettent de connecter les enceintes avant, et le caisson de graves.

VENTILATEUR Le ventilateur fournit de l’air frais au produit pour empêcher sa surchauffe et s’active dès que l’alimentation est branchée.

 Prévoyez un espace libre de 10 cm au minimum tout autour du ventilateur lorsque vous installez le produit.

 N'obstruez pas le ventilateur ou les orifices de ventilation.

HT-D5200_FRA_1226.indd 14

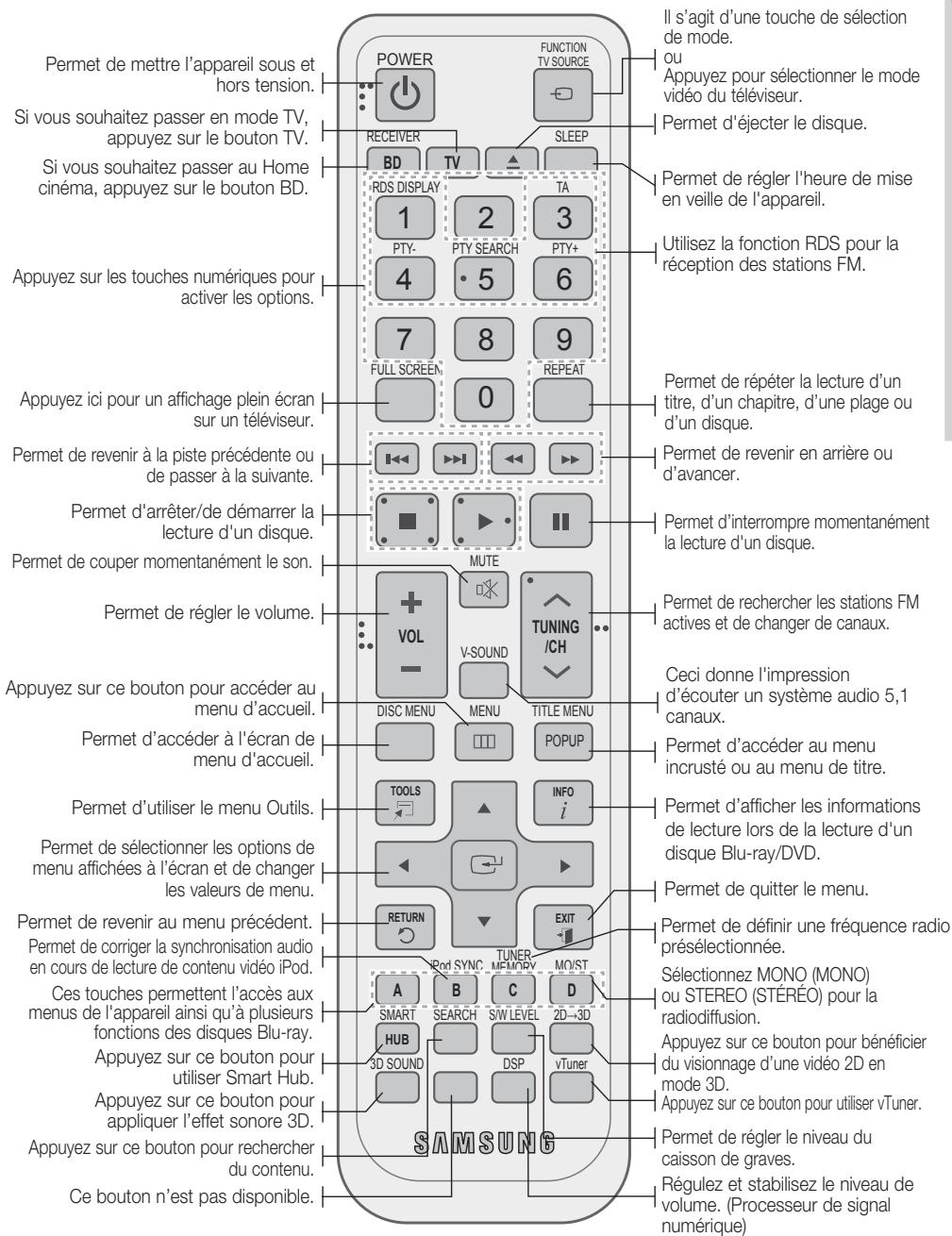

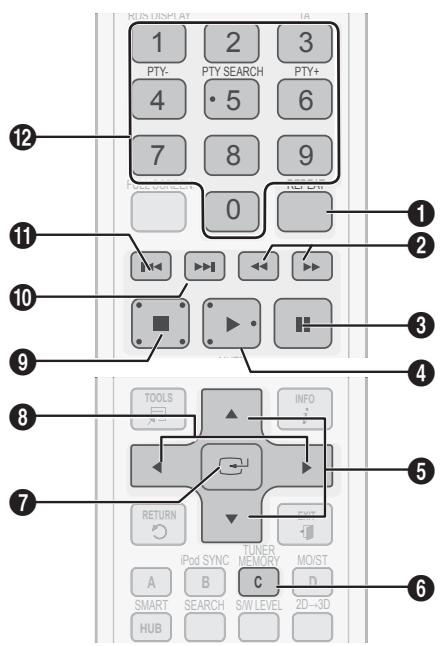

Boîtier de la télécommande

Permet de mettre l’appareil sous et hors tension.

Si vous souhaitez passer en mode TV, appuyez sur le bouton TV. Si vous souhaitez passer au Home cinéma, appuyez sur le bouton BD.

Appuyez sur les touches numériques pour activer les options.

Permet d'arrêter/de démarrer la lecture d'un disque.

Permet de couper momentanément le son.

Permet de répéter la lecture d’un titre, d’un chapitre, d’une plage ou d’un disque.

Permet d’interrompre momentanément la lecture d'un disque.

MUTE Permet de régler le volume.

/CH V-SOUND DISC MENU MENU TITLE MENU Permet d’accéder à l'écran de menu d'accueil.

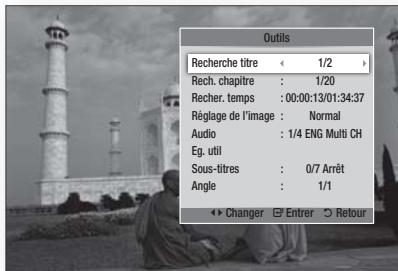

POPUP TOOLS INFO RETURN EXIT Permet d’utiliser le menu Outils.

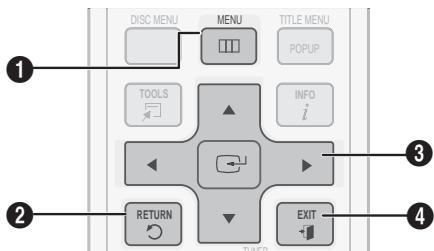

Permet de sélectionner les options de menu affichées à l’écran et de changer les valeurs de menu. Permet de revenir au menu précédent. Permet de corriger la synchronisation audio en cours de lecture de contenu vidéo iPod. Ces touches permettent l’accès aux menus de l'appareil ainsi qu’à plusieurs fonctions des disques Blu-ray. Appuyez sur ce bouton pour utiliser Smart Hub. Appuyez sur ce bouton pour appliquer l’effet sonore 3D. Appuyez sur ce bouton pour rechercher du contenu. Ce bouton n’est pas disponible.

Utilisez la fonction RDS pour la réception des stations FM.

Permet de revenir en arrière ou d’avancer.

Permet de revenir à la piste précédente ou de passer à la suivante.

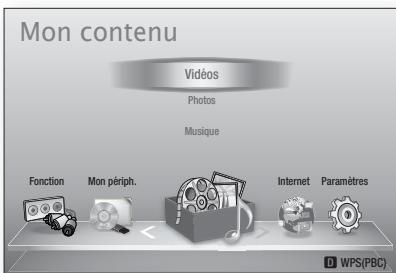

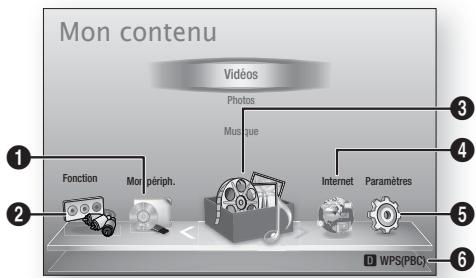

Appuyez sur ce bouton pour accéder au menu d’accueil.

Permet de régler l'heure de mise en veille de l'appareil.

FULL SCREEN Appuyez ici pour un affichage plein écran sur un téléviseur.

Il s’agit d’une touche de sélection de mode. ou

Appuyez pour sélectionner le mode vidéo du téléviseur. Permet d'éjecter le disque.

Permet de rechercher les stations FM actives et de changer de canaux.

Ceci donne l'impression d’écouter un système audio 5,1 canaux. Permet d’accéder au menu incrusté ou au menu de titre. Permet d’afficher les informations de lecture lors de la lecture d'un disque Blu-ray/DVD. Permet de quitter le menu.

Permet de définir une fréquence radio présélectionnée.

Sélectionnez MONO (MONO) ou STEREO (STÉRÉO) pour la radiodiffusion. Appuyez sur ce bouton pour bénéficier du visionnage d’une vidéo 2D en mode 3D. Appuyez sur ce bouton pour utiliser vTuner. Permet de régler le niveau du caisson de graves. Régulez et stabilisez le niveau de volume. (Processeur de signal numérique)

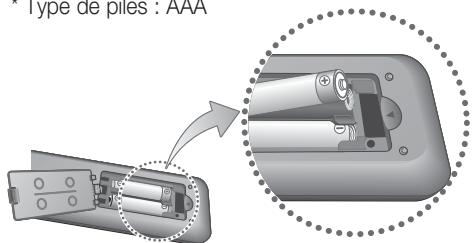

Installation des piles dans la télécommande

* Type de piles : AAA Liste des codes par marque de téléviseur

18, 19, 20, 40, 59, 60

 Assurez-vous que la position des extrémités

« + » et « – » des piles correspond à la position illustrée dans le compartiment.

 Pour une utilisation normale du téléviseur, les piles devraient durer environ un an.  La portée de la télécommande est d'environ 7 mètres en ligne droite.

Réglage de la télécommande

Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande. Pour contrôler un téléviseur à l’aide de la télécommande 1. Appuyez sur la touche TV pour régler la télécommande sur le mode TV. 2. Appuyez sur la touche de MARCHE/ARRÊT pour allumer le téléviseur. 3. Tout en maintenant la touche MARCHE/ ARRÊT enfoncée, saisissez le code correspondant à la marque de votre téléviseur. • Si plusieurs codes correspondant à votre téléviseur figurent dans le tableau, saisissez-les les uns après les autres pour trouver le code approprié. • Exemple : Pour un téléviseur Samsung Tout en maintenant le bouton MARCHE/ARRÊT enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 et 40. 4. Si le téléviseur s’éteint, cela signifie que le réglage est terminé. • Vous pouvez utiliser les touches MARCHE/ ARRÊT TV, VOLUME, CHAÎNE, ainsi que les touches numériques (0 à 9).

 Il est possible que la télécommande ne

fonctionne pas avec certaines marques de téléviseur. Il se peut également que certaines fonctions ne soient pas disponibles en fonction de la marque de votre téléviseur.

 Par défaut, la télécommande fonctionne avec les téléviseurs Samsung.

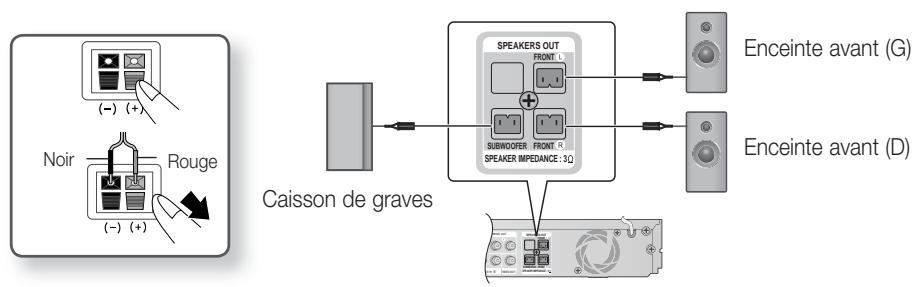

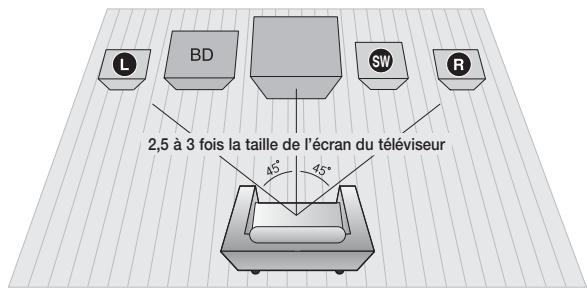

Connexion des enceintes

Cette section décrit différentes méthodes de connexion de l’appareil aux autres périphériques externes.

Avant de déplacer ou d'installer l'appareil, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.

Position de l’appareil

Placez-le sur un pied, sur la tablette d'un meuble, ou sous le support du téléviseur.

SW Choix de la position d'écoute

2,5 à 3 fois la taille de l’écran du téléviseur

La position d'écoute (distance entre l'utilisateur et le téléviseur) doit être située

à environ 2,5 à 3 fois la taille de l'écran du téléviseur. Exemple : Téléviseurs 32" : 2 à 2,4 m Téléviseurs 55" : 3,5 à 4 m

Disposez ces enceintes face à votre position d’écoute, orientées vers vous selon un angle de 45° environ. Placez les enceintes de sorte que les haut-parleurs d’aigus se trouvent à hauteur de vos oreilles.

Son emplacement n’est pas d’une importance cruciale. Vous pouvez le placer où

Caisson de graves g vous voulez.

 Ne laissez pas les enfants jouer avec les enceintes ou à proximité. Ils pourraient se blesser si une enceinte venait à tomber.

 Lorsque vous connectez les fils aux enceintes, assurez-vous de respecter le sens de la polarité (+/-).

 Conservez le caisson de graves hors de portée des enfants afin d'éviter qu'ils ne mettent les mains ou n’insèrent des substances étrangères dans l’évent (orifice) du caisson.

 Ne suspendez pas le caisson de basses au mur par l’évent (orifice).

 Si vous placez une enceinte près du téléviseur, la couleur de l’écran pourrait s’altérer en raison du champ magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte du téléviseur.

Composants des enceintes

Connexion des enceintes 1. Appuyez sur la languette de la borne située à l’arrière de l'enceinte. 2. Insérez le fil noir dans la borne noire (–) et le fil rouge dans la borne rouge (+), puis relâchez la languette. 3. Branchez les fiches de contact situées à l’arrière du produit en faisant concorder les couleurs des fiches et des prises d’enceinte.

SUBWOOFER FRONT Noir

Connexion de périphériques externes et du téléviseur via l’interface HDMI HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur Blu-ray, un boîtier décodeur et bien plus encore.

L’interface HDMI étant tout-numérique, vous pouvez bénéficier d’une qualité vidéo et audio identique à celle du support d’origine, sans aucun distorsion causée par la conversion du contenu numérique en analogique. Lecteur de DVD ou Blu-ray

SAT (Satellite/Boîtier décodeur)

HDMI OUT (SORTIE HDMI) : Connexion d’un téléviseur via un câble

HDMI (QUALITÉ OPTIMALE) Utilisez un câble HDMI (non fourni) pour connecter la prise HDMI OUT (SORTIE HDMI) située à l'arrière du produit à la prise HDMI IN (ENTRÉE HDMI) du téléviseur.

 Selon votre téléviseur, il est possible que certaines résolutions de sortie HDMI soient inopérantes.

HT-D5200_FRA_1226.indd 18

corresponde à la sortie vidéo (HDMI, composante ou composite) du produit.

Reportez-vous au manuel d’utilisation du téléviseur pour de plus amples informations sur la méthode de sélection de la source d’entrée vidéo du téléviseur.  Si vous avez réglé la télécommande du produit de manière à ce qu'elle fonctionne avec le téléviseur, appuyez sur le bouton TV SOURCE de la télécommande et sélectionnez HDMI comme source externe du téléviseur.  Vous devez disposer d’une connexion HDMI pour visionner les vidéos en 3D.  Un câble HDMI trop long peut causer du bruit à l’écran. Si tel est le cas, réglez l’option Deep Colour (Couleurs profondes) sur Off (Désact.) dans le menu.

 Après avoir terminé la connexion vidéo, réglez la source d’entrée vidéo de votre téléviseur de sorte qu’elle

HDMI IN (ENTRÉE HDMI) : Connexion à un composant externe via un câble HDMI

1. Servez-vous d’un câble HDMI (non fourni) pour relier la prise HDMI IN (ENTRÉE HDMI) située à l’arrière du produit à la prise HDMI OUT (SORTIE HDMI) de l’appareil numérique. 2. Appuyez sur le bouton FUNCTION pour sélectionner l’entrée H. IN1 ou H. IN2.

Le mode change dans l’ordre suivant : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM Fonction Détection auto HDMI Si vous avez connecté le Home cinéma via un câble HDMI, la sortie vidéo du Home cinéma basculera automatiquement en mode HDMI à la mise sous tension du produit. Reportez-vous à la page 27 pour la liste des résolutions HDMI vidéo disponibles.

• Cette fonction sera indisponible si le câble HDMI ne prend pas en charge le format CEC. • Description de la connexion HDMI - La sortie HDMI ne transmet qu'un signal numérique pur au téléviseur. - Si votre téléviseur ne prend pas en charge la protection HDCP (Système de protection des contenus numériques en haute définition), un bruit aléatoire sera transmis à l'écran. • Qu'est-ce que le système HDCP ? Le système HDCP (Système de protection des contenus numériques en haute définition) vise à protéger les données BD/DVD émises par le biais de la technologie HDMI contre la copie. Il assure une liaison numérique sûre entre une source vidéo (ordinateur, DVD, etc.) et un dispositif d’écran (téléviseur, projecteur, etc.). Les données sont codées au niveau de la source afin d’empêcher les copies non autorisées.

La fonction Anynet+ sera prise en charge seulement si un câble HDMI est connecté à la sortie HDMI OUT du produit.

Fixation du noyau torique en ferrite au cordon d’alimentation de l’unité principale

Pour empêcher les interférences de radiofréquence générées par les signaux radio, vous pouvez fixer un noyau torique en ferrite au cordon d’alimentation de l’unité principale. 1. Tirez sur la languette de fixation du noyau torique en ferrite pour l’ouvrir. 2. Enroulez le cordon d’alimentation de l’unité principale en deux boucles. 3. Fixez le noyau torique en ferrite au cordon d’alimentation de l’unité principale tel qu’illustré et appuyez sur le noyau jusqu’à ce qu’il s’encliquette.

FM ANT COMPONENT OUT MÉTHODE 1 : Vidéo en composante (BONNE QUALITÉ)

Si votre téléviseur est doté de prises d'entrée vidéo en composante, branchez les fiches d’une des extrémités d’un câble vidéo en composante (non compris) aux prises de sortie vidéo en composante (PR, PB et Y) situées à l’arrière du produit, puis branchez les fiches de l’autre extrémité aux prises d'entrée vidéo en composante de votre téléviseur.

 Selon le type de disque, vous avez le choix entre une variété de réglages de résolution, comme 1080i, 720p,

576p/480p et 576i/480i. (Voir page 27)

 La résolution actuelle peut varier de celle qui est configurée dans le menu de configuration si vous avez raccordé à la fois les câbles composante et HDMI. La résolution peut varier selon le type de disque. (Voir page 27)

 Après avoir effectué la connexion vidéo, réglez la source d’entrée vidéo du téléviseur de sorte qu’elle corresponde à la sortie vidéo (HDMI, composante ou composite) du produit.

Reportez-vous au guide d'utilisation de votre téléviseur pour plus de détails concernant le choix de la source d'entrée vidéo du téléviseur.  Si vous avez réglé la télécommande de sorte qu’elle commande le téléviseur, appuyez sur le bouton TV SOURCE de la télécommande et sélectionnez COMPONENT (Composant) comme source externe du téléviseur.  Pour la lecture de DVD, si les prises HDMI et Composant sont connectées et que vous sélectionnez le composant 1080p, 1080i, 720p ou le mode 576p/480p, le menu Display Setup (Configuration de l’affichage) affichera la résolution de sortie 1080p, 1080i, 720p ou 576p/480p dans le menu. En fait, la résolution est de 576i/480i.

MÉTHODE 2 : Vidéo composite (BONNE QUALITÉ)

Branchez le câble vidéo fourni pour relier la prise VIDEO OUT (SORTIE VIDÉO) située à l’arrière du produit à la prise d’entrée vidéo VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur.

 La source VIDEO est toujours émise en une résolution de 576i/480i, quelle que soit la valeur de la résolution réglée dans le menu de configuration. (Voir page 27)

 Après avoir effectué la connexion vidéo, réglez la source d’entrée vidéo du téléviseur de sorte qu’elle corresponde à la sortie vidéo (HDMI, composante ou composite) du produit.

Reportez-vous au manuel d’utilisation du téléviseur pour de plus amples informations sur la méthode de sélection de la source d’entrée vidéo du téléviseur.  Si vous avez réglé la télécommande du produit de manière à ce qu'elle fonctionne avec le téléviseur, appuyez sur le bouton TV SOURCE de la télécommande et sélectionnez VIDEO (VIDÉO) comme source externe du téléviseur.

 Ne connectez pas l’unité via un magnétoscope. Les signaux vidéo alimentés via les magnétoscopes peuvent être

soumis à des systèmes de protection du droit d'auteur, et l'image pourra de ce fait paraître déformée sur le téléviseur.

HT-D5200_FRA_1226.indd 20

Connexion audio de composants externes

COMPONENT OUT FM ANT Rouge

Câble optique (non fourni)

(non fourni) Si le composant analogique externe ne possède qu'une prise Audio Out (Sortie audio), branchez le câble à gauche ou à droite.

MAGNÉTOSCOPE AUX OPTIQUE : Connexion d’un composant numérique externe

Il s’agit de composants des signaux numériques tels qu’une boîte de raccordement de câble ou un récepteur satellitaire (Boîtier décodeur). 1. Connectez l’entrée numérique Digital Input (OPTIQUE) du produit à la sortie numérique Digital Output du composant numérique externe. 2. Appuyez sur le bouton FUNCTION pour sélectionner l’entrée numérique D. IN. • Le changement de mode s’effectue de la manière suivante : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

 Pour visionner le signal vidéo du boîtier de raccordement de câble ou du récepteur satellitaire, vous devez relier la sortie vidéo du périphérique à un téléviseur.

 Ce système prend en charge les fréquences d’échantillonnage numériques supérieures ou égales à 32 kHz à partir des composants numériques externes.

 Ce système ne prend en charge que les modes DTS audio et Dolby Digital audio ; le format MPEG audio, en trains de bits, n’est pas géré.

AUX : Connexion d’un composant analogique externe

Composants de signaux analogiques tels qu’un magnétoscope. 1. Raccordez l'entrée audio AUX IN du produit à la prise de sortie audio Audio Out du composant analogique externe. • Assurez-vous de faire correspondre les couleurs des connecteurs. 2. Appuyez sur le bouton FUNCTION pour sélectionner l’entrée AUX. • Le mode change dans l’ordre suivant : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM REMARQUE  Vous pouvez aussi raccorder la prise Video Output (Sortie vidéo) du magnétoscope au téléviseur et relier les prises Audio Output (Sortie audio) du magnétoscope à cet appareil.

Connexion au réseau Ce produit vous permet de visionner les services basés sur le réseau (voir pages 55~64) tels que Smart Hub ou BD-LIVE, et de recevoir les mises à niveau logicielles lorsque la connexion au réseau est établie. Nous vous recommandons d’utiliser un routeur sans fil ou un routeur IP pour les besoins de la connexion. Pour plus d'informations sur la connexion du routeur, reportez-vous au guide d'utilisation du routeur ou contactez le fabricant du routeur pour bénéficier de son service d'assistance technique.

1. À l'aide du câble LAN direct (câble UTP), connectez la borne LAN du produit à la borne LAN de votre modem. 2. Réglez les options de réseau. (Voir page 33)

Modem large bande (avec routeur intégré) Service large bande

Mise en réseau avec l'ordinateur pour la fonction AllShare

 Il est possible que l'accès Internet au serveur de mise à jour des logiciels de Samsung ne soit pas autorisé, selon le routeur que vous utilisez ou le contrat conclu avec votre fournisseur d'accès. Pour de plus amples informations, contactez votre fournisseur d'accès Internet.

 Les utilisateurs DSL doivent passer par un routeur pour la connexion au réseau.  Pour la fonction AllShare, il est nécessaire de connecter un ordinateur au réseau, tel qu'indiqué sur le schéma.

HT-D5200_FRA_1226.indd 22

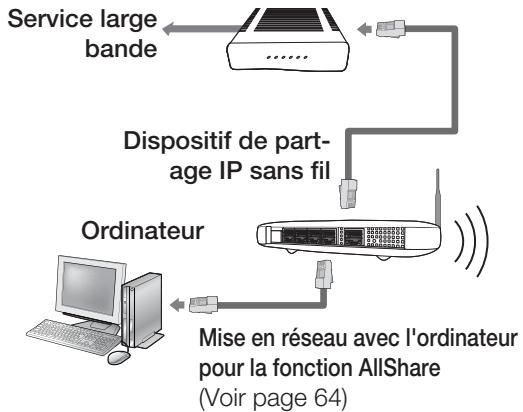

Vous pouvez établir la connexion au réseau au moyen d’un dispositif de partage IP sans fil.

1. Un routeur sans fil AP/IP est nécessaire pour la connexion au réseau sans fil. Connectez l’adaptateur LAN sans fil à la prise de l’adaptateur LAN sans fil situé sur le panneau arrière du produit. 2. Pour régler les options de configuration de réseau, reportez-vous à la page 33.

Dispositif de partage IP sans fil

WIRELESS LAN Ordinateur

Adaptateur LAN sans fil (non fourni) Mise en réseau avec l'ordinateur pour la fonction AllShare (Voir page 64)

 Ce produit est compatible avec l’adaptateur LAN sans fil de Samsung uniquement. (non fourni) (Nom de

modèle : WIS09ABGN).

- L’adaptateur LAN sans fil de Samsung est vendu séparément. Contactez un revendeur Samsung Electronics pour vous le procurer. Vous devez utiliser un dispositif de partage IP sans fil prenant en charge la norme IEEE 802.11 a/b/g/n. (n est recommandé pour la stabilité de fonctionnement du réseau sans fil.) Par nature, le réseau LAN sans fil peut provoquer des interférences, selon les conditions de fonctionnement. (Performance du point d’accès, distance, obstacles, interférences avec d'autres appareils radio, etc.). Réglez le dispositif de partage IP sans fil en mode Infrastructure. Le mode Ad-hoc n'est pas pris en charge. Lors de l’application de la clé de sécurité au point d'accès sans (fil ou dispositif de partage IP sans fil), seuls les protocoles de sécurité suivants sont pris en charge. 1) Mode d’authentification : WEP, WPAPSK, WPA2PSK 2) Type de cryptage : WEP, AES Pour la fonction AllShare, il est nécessaire de connecter un ordinateur au réseau, tel qu'indiqué sur le schéma.

Antenne FM (fournie)

1. Branchez l’antenne FM fournie à la prise

ANTENNE FM. 2. Déplacez progressivement le fil de l’antenne jusqu’à trouver une position dans laquelle la réception est acceptable, ensuite fixez le fil solidement à un mur ou une autre surface rigide.

 Ce produit ne reçoit pas les émissions AM.

HT-D5200_FRA_1226.indd 23

Paramètre initial 1. Allumez le téléviseur après avoir branché le produit. Lors de sa première connexion au téléviseur, le produit s'allume automatiquement et l'écran Paramètres initiaux apparaît.

Vidéos Photos Musique

 Le menu Accueil n'apparaîtra pas si vous ne configurez pas les paramètres initiaux, sauf dans le cas décrit ci-dessous.

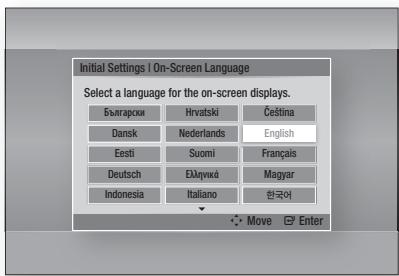

2. Appuyez sur les boutons ▲▼◄► pour sélectionner la langue souhaitée, puis appuyez sur le bouton ENTRÉE.

3. Appuyez sur le bouton ENTRÉE pour sélectionner Démarrer.

 Si vous appuyez sur le bouton BLEU (D) durant la configuration réseau, vous pourrez accéder au menu Accueil même lorsque la configuration réseau n'est pas encore terminée.

4. Appuyez sur les boutons ▲▼ pour sélectionner le format d'image du téléviseur, puis appuyez sur le bouton ENTRÉE. (Voir page 27)

 Si vous souhaitez afficher à nouveau l'écran

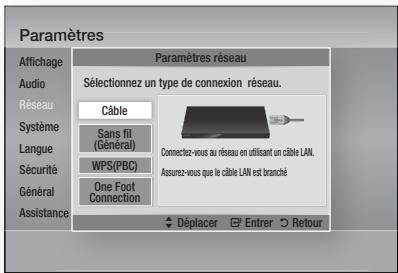

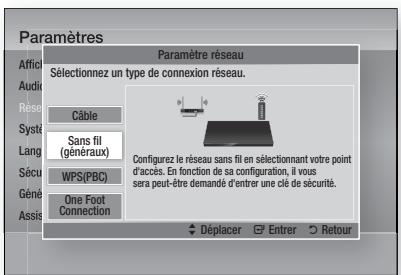

5. Appuyez sur les boutons ▲▼ pour sélectionner les Paramètres réseau souhaités : Câble, Sans fil (Général),

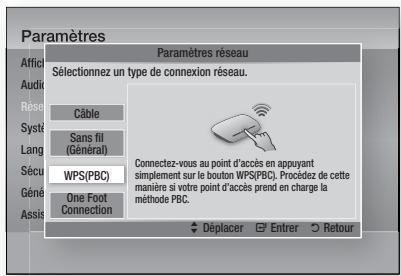

WPS(PBC) ou One Foot Connection, puis appuyez sur le bouton ENTRÉE. Si vous ne connaissez pas les détails relatifs aux Paramètres réseau de l'appareil, appuyez sur le bouton BLEU (D) de votre télécommande afin de sauter les Paramètres réseau à ce stade, terminez les réglages de Paramètres initiaux, puis accédez au menu Accueil. Si vous sélectionnez un paramètre réseau, reportez-vous aux pages 33~36 pour obtenir plus d'informations sur les Paramètres réseau. Lorsque vous avez terminé, passez à l'étape 6.

 Si vous utilisez un câble HDMI pour connecter

Paramètres initiaux pour procéder à des modifications, sélectionnez l'option

Réinitialisation. (Voir page 37) le produit à un téléviseur Samsung conforme à la fonctionnalité Anynet+ (HDMI-CEC) et que : 1.) Vous avez réglé la fonction Anynet+ (HDMI-CEC) sur Activé à la fois sur le téléviseur et le produit ; 2.) Vous avez réglé le téléviseur sur une langue prise en charge par le produit, ce dernier sélectionne alors automatiquement cette langue comme langue préférée.

 Si le produit reste en mode Arrêt pendant plus de 5 minutes sans intervention de l’utilisateur, un économiseur d'écran s'affichera sur le téléviseur. Si le produit reste en mode

Économiseur d'écran pendant plus de 20 minutes, il s'éteindra automatiquement.

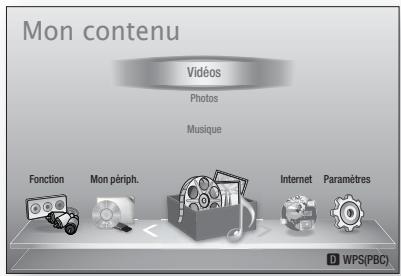

6. Le menu Accueil apparaît. (Pour obtenir de plus amples informations sur le menu

Accueil, reportez-vous à la page 25.)

HT-D5200_FRA_1226.indd 24

DISC MENU MENU TITLE MENU

3. Appuyez sur les boutons ▲▼ pour sélectionner le sous-menu souhaité, puis appuyez sur le bouton ENTRÉE.

4. Appuyez sur les boutons ▲▼ pour sélectionner l'élément souhaité, puis appuyez sur le bouton ENTRÉE.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Bouton MENU : Appuyez sur ce bouton pour accéder au menu Accueil.

Bouton RETURN : Permet de revenir au menu précédent.

Bouton ENTRÉE / DIRECTION :

Permet de déplacer le curseur ou de sélectionner un élément. Permet d'activer l'élément actuellement sélectionné. Permet de confirmer un réglage.

Bouton EXIT : Appuyez sur ce bouton pour quitter le menu actuellement sélectionné.

2. Appuyez sur les boutons ◄► pour sélectionner Paramètres, puis appuyez sur le bouton ENTRÉE.

Pour accéder au menu Paramètres

 Lorsque le produit est connecté à un réseau, sélectionnez Internet depuis le menu Accueil.

Téléchargez le contenu souhaité depuis Samsung Apps. (Voir pages 62~64)

 Les étapes d'accès peuvent varier selon le menu sélectionné.

 L'affichage à l'écran (OSD) peut changer sur ce produit après la mise à niveau de la version du logiciel.

Pour accéder au menu Paramètres et aux sousmenus, suivez les étapes suivantes :

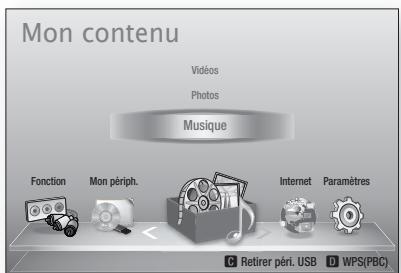

1. Appuyez sur le bouton POWER. Le menu Accueil apparaît. • Menu Accueil

Permet de sélectionner Mon périph..

Permet de sélectionner Fonction.

Permet de sélectionner Mon contenu.

Permet de sélectionner Internet.

Permet de sélectionner Paramètres.

Permet d'afficher les boutons disponibles.

 Selon le contenu et le positionnement de l'image

Vous pouvez configurer les diverses options d'affichage telles que Format image, Définition, etc.

sur l'écran de votre téléviseur, vous pouvez voir apparaître des barres verticales noires à droite ou à gauche de l'écran ou sur les deux côtés à la fois.

Vous pouvez choisir de lire ou non un disque Bluray comportant des contenus 3D en mode 3D. Paramètres Affichage

Paramètres 3D Réseau

> Déplacer " Entrer ' Retour

Couleurs profondes HDMI

Mode lecture 3D Blu-ray

Les disques Blu-ray 3D sont disponibles en deux formats : Blu-ray 3D et 3D uniquement. Vous pouvez choisir de regarder un disque Blu-ray 3D en mode 2D ou 3D avant de lire le disque. • Auto. : permet de détecter automatiquement si le téléviseur connecté dispose de la fonctionnalité 3D et de lire un disque Blu-ray 3D en 3D ou 2D en conséquence, ou un disque 3D uniquement en 3D si le téléviseur prend en charge la 3D. Les disques 3D uniquement ne sont pas lus si votre téléviseur ne prend pas en charge la 3D. • 3D  3D : permet de lire systématiquement les disques 3D uniquement et Blu-ray 3D en mode 3D. • 3D  2D : permet de lire systématiquement les disques Blu-ray 3D en mode 2D. Les disques 3D uniquement ne seront pas lus.

 Pour arrêter un film en cours de lecture en mode

3D, appuyez sur le bouton ARRÊT () une seule fois. La lecture du film est alors interrompue et l'option du mode 3D désactivée. Pour changer la sélection de l'option 3D lorsque vous lisez un film en 3D, appuyez sur le bouton ARRÊT () une seule fois. Le menu Blu-ray apparaît. Appuyez à nouveau sur le bouton ARRÊT (), puis sélectionnez Réglages 3D dans le menu Blu-ray.

Cette option vous permet d'entrer la taille réelle de l'écran du téléviseur de sorte que le produit adapte l'image à la taille de l'écran et puisse afficher une image optimale en 3D.

(Ce produit autorise une taille d'écran maximale de 116 pouces.)

 Pour bénéficier du visionnage de contenus en

3D, connectez un appareil 3D (récepteur AV ou téléviseur compatible 3D) au port de sortie SORTIE HDMI du produit à l'aide d'un câble HDMI haut débit. Veillez à porter des lunettes 3D avant de visionner le contenu 3D.

 Le produit émet des signaux 3D uniquement via le câble HDMI connecté au port de sortie

 La résolution de l'image vidéo en mode de

lecture 3D étant déterminée par la définition de l'image vidéo 3D d'origine, vous ne pourrez pas modifier la résolution de l'image selon vos préférences.

 Des fonctions telles que BD Wise,

l'adaptation de la taille de l'écran ou le réglage de la résolution peuvent ne pas fonctionner correctement en mode de lecture 3D.

 Lorsque vous visionnez des images en 3D,

assurez-vous de vous tenir éloigné du téléviseur à une distance équivalente à au moins trois fois la taille de l'écran. Par exemple, si vous avez un écran 46 pouces, vous devrez rester à une distance de 35 mètres (138 pouces) du téléviseur.

- Positionnez l'écran à hauteur des yeux pour mieux apprécier l'image en 3D.

 Lorsque le produit est connecté à plusieurs appareils 3D, l'effet 3D peut ne pas fonctionner correctement.

HT-D5200_FRA_1226.indd 26

BD Wise (Produits Samsung uniquement)

Selon le type de téléviseur que vous possédez, vous pouvez ajuster le réglage de la taille de l'écran.

BD Wise est la fonctionnalité d’interconnectivité de Samsung la plus récente. Lorsque vous connectez un produit Samsung et un téléviseur

Samsung doté de la fonction BD Wise via l'interface HDMI et que le produit et le téléviseur disposent tous deux de la fonctionnalité BD Wise, le produit émet des images dont la résolution vidéo et la vitesse de défilement sont identiques à celles du disque BD/DVD. • Arrêt : La résolution en sortie reste équivalente à la valeur que vous aviez précédemment réglée dans le menu Définition, indépendamment de la résolution du disque. Reportez-vous à la section Définition ci-dessous. • Activé : Le produit émet la vidéo en sortie selon la résolution d'origine et la vitesse de défilement de l'image sur le disque BD/DVD.

• 16:9 Original : Sélectionnez cette option lorsque vous connectez le produit à un téléviseur au format d'écran 16:9. Tous les contenus s'afficheront selon leur format d'origine.

Le contenu formaté en 4:3 apparaîtra avec des barres noires en droite et à gauche de l'écran. • 16:9 Entier : Sélectionnez cette option lorsque vous connectez le produit à un téléviseur au format d'écran 16:9. Tous les contenus s'afficheront en mode plein écran. Le contenu formaté en 4:3 apparaîtra étiré. • 4:3 Letter Box : Sélectionnez cette option lorsque vous connectez le produit à un téléviseur au format d'écran 4:3. Tous les contenus s'afficheront selon leur format d'origine. Le contenu formaté en 16:9 apparaîtra avec des barres noires en haut et en bas de l'écran. • 4:3 Pan-Scan : Sélectionnez cette option lorsque vous connectez le produit à un téléviseur au format d'écran 4:3. Le contenu en 16:9 apparaîtra tronqué des portions à l'extrême gauche et droite de l'image.

 Selon le type de disque utilisé, certains formats

d'image peuvent être indisponibles.

 Si vous sélectionnez un format d’image différent de celui de votre téléviseur, il est possible que l’image affichée soit déformée.  Si vous sélectionnez l'option 16:9 original, le téléviseur pourra afficher l'image dans un encadrement horizontal au format 4:3 (bandes noires sur les côtés de l’image).

Taille écran Smart Hub

Réglez l'écran Smart Hub au format d'image optimal.

• Taille 1 : La taille de l'écran Smart Hub est plus réduite que celle du format par défaut. Vous pouvez voir apparaître des bandes noires sur les deux côtés de l'écran.

• Taille 2 : Ceci est le réglage par défaut pour Smart Hub. L’appareil affiche le format d’écran normal de la fonctionnalité Smart Hub. • Taille 3 : Cette option affiche une taille d'écran supérieure au format normalement spécifié pour Smart Hub. L'image peut être trop large pour l'écran de votre téléviseur.

 Lorsque la fonction BD Wise est activée, le

paramètre Définition est automatiquement spécifié sur BD Wise et BD Wise apparaît dans le menu Définition.

 Si le produit est connecté à un appareil ne prenant pas en charge BD Wise, vous ne pourrez pas utiliser la fonction BD Wise.  Pour garantir le bon fonctionnement de BD Wise, réglez le menu BD Wise du produit et du téléviseur sur Activé.

Cette option vous permet de régler la définition du signal vidéo composante et HDMI respectivement sur les valeurs Auto, 1080p, 1080i, 720p, 576p/480p ou 576i/480i. Ces valeurs sont indicatives du nombre de lignes vidéo par image. Les lettres i et p signifient respectivement balayage entrelacé (i) et balayage progressif (p). Plus il y a de lignes, plus la qualité de l'image est supérieure. • Auto : Cette option règle automatiquement la résolution de la sortie sur la résolution maximale prise en charge par le téléviseur connecté. • BD Wise : Cette option règle automatiquement la résolution de l'image sur celle du disque BD/DVD, à condition toutefois que vous ayez connecté le produit via l'interface HDMI à un téléviseur doté de la fonctionnalité BD Wise. (L’élément de menu BD Wise apparaîtra seulement si le réglage de BD Wise est spécifié sur Activ. Reportez-vous à la section relative à BD Wise ci-dessus.) • 1080p : Émet 1080 lignes vidéo en balayage progressif. (HDMI uniquement) • 1080i : Émet 1080 lignes vidéo en balayage entrelacé. • 720p : Émet 720 lignes vidéo en balayage progressif. • 576p/480p : Émet 576/480 lignes vidéo en balayage progressif. • 576i/480i : Émet 576/480 lignes vidéo en balayage entrelacé. (VIDÉO uniquement)

Résolution selon le mode de sortie • Lecture du disque Blu-ray/des e-contenus/des contenus numériques HDMI / connecté Sortie

Mode HDMI HDMI / non connecté

Mode VIDÉO Disque Blu-ray

Résolution du disque Blu-ray

Résolution optimale de l'entrée du téléviseur

Résolution optimale de l'entrée du téléviseur

• Lecture DVD HDMI / connecté

Mode HDMI Mode Composante

Résolution optimale de l'entrée du téléviseur

 Si le téléviseur connecté au produit ne prend

pas en charge la fonction Fréquence cinéma ou la résolution sélectionnée, le message suivant apparaîtra : « Si aucune image ne s'affiche après la sélection, veuillez patienter 15 secondes. La résolution reprend ensuite automatiquement la valeur précédente. Souhaitez-vous faire une sélection ? ». Si vous sélectionnez Oui, l’écran du téléviseur s'affichera en blanc pendant 15 secondes, puis la résolution sera ramenée automatiquement à la valeur précédente.

Si l'écran est toujours blanc après que la résolution ait été changée, éjectez le disque inséré, puis appuyez sur le bouton ARRÊT () situé à l'avant du produit et maintenez-le enfoncé pendant plus de 5 secondes. Tous les réglages d'usine seront alors rétablis. Suivez les étapes de la page précédente pour accéder aux différents modes et sélectionner la Configuration de l'affichage prise en charge par votre téléviseur. Lorsque les réglages d'usine par défaut sont rétablis, toutes les données Blu-ray de l'utilisateur sont supprimées. Pour que l'utilisateur puisse utiliser le mode Fréquence cinéma (24 ips), le disque Blu-ray doit être doté d'une fonction 24 images. Si les prises HDMI et Composante sont connectées et que vous êtes en train de visionner la sortie Composante, la résolution sera fixée sur 576i/480i.

Format couleurs HDMI Permet de régler le format de l'espace colorimétrique applicable à la sortie HDMI en réponse aux capacités de l'appareil connecté

(téléviseur, moniteur, etc.) • Auto. : Permet de régler automatiquement le produit sur le format optimal pris en charge par votre appareil. • YCbCr (4:4:4) : Si votre téléviseur prend en charge l'espace colorimétrique YCbCr via HDMI, sélectionnez cette option pour émettre en sortie la gamme normale des couleurs YCbCr. • RGB (Standard) : Sélectionnez cette option pour émettre en sortie la gamme de couleurs RVB normale. • RGB (avancé) : Si vous avez connecté le produit à un dispositif d'affichage DVI tel qu'un moniteur, sélectionnez cette option pour émettre en sortie la gamme de couleurs RVB améliorée.

Le réglage de la fonction Fréquence cinéma (24 ips) sur Auto. vous permet de spécifier la sortie HDMI du produit sur 24 images par seconde pour une qualité d’image améliorée. Vous ne pouvez bénéficier de la fonction Fréquence cinéma (24 ips) que sur un téléviseur prenant en charge cette vitesse de défilement. Vous ne pouvez sélectionner l’option Fréquence cinéma (24 ips) que lorsque le produit est en mode de résolution de sortie HDMI 1080i ou 1080p. • Auto. : Fréquence cinéma (24 ips) est activée. • Arrêt : La fonction Fréquence cinéma (24 ips) est désactivée.

Couleurs profondes HDMI Cette option vous permet d'émettre des données vidéo en sortie avec la fonctionnalité Couleurs profondes via la prise SORTIE HDMI. La fonctionnalité Couleurs profondes permet une reproduction plus fidèle des couleurs, notamment en termes de profondeur.

• Auto. : Le produit émet la vidéo en sortie avec la fonctionnalité Couleurs profondes sur un téléviseur connecté prenant en charge l’option Couleurs profondes HDMI. • Arrêt : L'image est émise sans activation de l'option Couleurs profondes.

Cette option permet de définir le type d'image affichée par le produit lors de la mise en pause de la lecture du DVD. • Auto. : Permet d'afficher automatiquement la meilleure image fixe en fonction du contenu. • Image : Sélectionnez cette option lors de la mise en pause d'une scène comportant peu d'action. • Champ : Sélectionnez cette option lors de la mise en pause d'une scène comportant beaucoup d'action.

Cette option permet d'améliorer la qualité de l'image lors de la lecture d'un DVD. • Auto. : Sélectionnez ce réglage afin que le produit choisisse automatiquement la meilleure qualité d’image pour la diffusion du DVD en cours de lecture. • Vidéo : Sélectionnez ce réglage pour obtenir la meilleure qualité d'image disponible pour le visionnage de concerts ou de programmes télévisés en DVD.

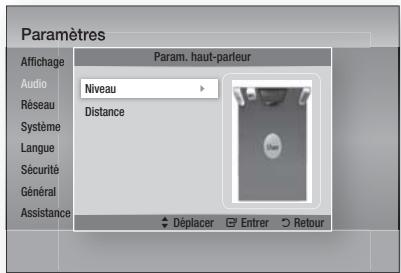

Paramètres Param. haut-parleur

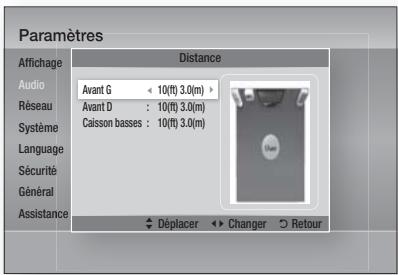

Si les enceintes ne peuvent être positionnées à égale distance du point d’écoute, vous pourrez régler le délai d’attente des signaux audio émis depuis les enceintes avant et le caisson de graves. • La distance entre les enceintes peut varier entre 0,3 m et 9,0 m.

> Déplacer " Entrer ' Retour

> Déplacer < Changer ' Retour

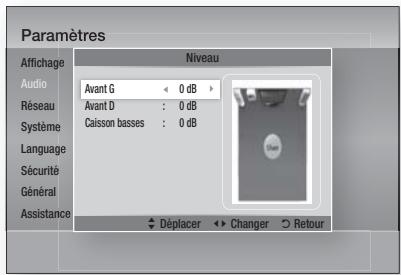

Vous pouvez régler la balance et le niveau de chaque enceinte séparément.

Réglage du niveau des enceintes avant et du caisson de graves • Le niveau de volume peut être réglé par pas de -6 dB à +6 dB.

• Le volume sonore s’élève à mesure que le réglage se rapproche de +6 dB et s’estompe à mesure que le réglage se rapproche de -6 dB.

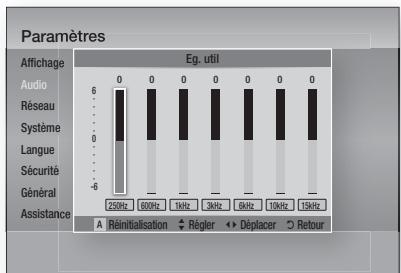

Vous pouvez configurer les paramètres de l’égaliseur manuellement selon vos préférences.

Affichage Audio Réseau Système

Réseau Système Langue

· · · · · 0 · · · · · -6

A Réinitialisation > Régler < Déplacer ' Retour

> Déplacer < Changer ' Retour

HT-D5200_FRA_1226.indd 30

Il est possible de basculer les signaux audio transmis via le câble HDMI entre les états Activ./Désact..

• Arrêt : La vidéo est transmise via le câble de connexion HDMI uniquement, alors que le signal audio est émis par les enceintes du produit uniquement. • Activé : Les signaux audio et vidéo sont transmis via le câble de connexion HDMI, alors que le signal audio est émis par les enceintes du téléviseur uniquement.

 Les données audio HDMI font

automatiquement l’objet d’un sous-mixage en

2 canaux pour les enceintes du téléviseur.

Vous pouvez apprécier le son du téléviseur via les enceintes du système Home cinéma en utilisant un seul câble HDMI. • Auto. : Cette option vous permet d'écouter le son du téléviseur à partir des enceintes du Home cinéma à condition toutefois que votre téléviseur soit compatible avec la fonction Canal retour audio. • Arrêt : Permet de désactiver la fonction Canal retour audio.

• Bitstream (Dolby D. Ré-encodé) :

Sélectionnez ce réglage lors de la connexion d'un récepteur AV ne prenant pas en charge la technologie HDMI mais doté de fonctions de décodage Dolby Digital. Pour les détails, reportez-vous au tableau de sélection des sorties numériques. (Voir page 32) Les disques Blu-ray peuvent contenir trois types de flux de données audio : - Principale fonction audio : Bande son de la fonction principale. - Fonctionnalité audio BONUSVIEW : Bande son supplémentaire, comportant, par exemple, le commentaire du réalisateur ou de l’acteur. - Effets sonores de navigation : Lorsque vous choisissez une navigation via un quelconque menu, les effets sonores de navigation peuvent retentir. Les effets sonores de navigation sont différents sur chaque disque Blu-ray.

 Cette option ne pourra être activée que si 

 Lorsque la fonction Anynet+ (HDMI-CEC) est

désactivée, la fonction Canal retour audio est indisponible.

 L’utilisation d’un câble HDMI non certifié ARC (Canal de retour audio) peut causer un problème de compatibilité.  La fonction ARC est uniquement disponible en cas de connexion d’un téléviseur compatible ARC.

Vous pouvez définir l'option Sortie numérique de manière à ce qu'elle corresponde aux capacités du récepteur AV que vous avez connecté au produit : • PCM : Choisissez ce réglage lors de la connexion d'un récepteur AV prenant en charge la technologie HDMI. • Bitstream (non traités) : Sélectionnez ce réglage lors de la connexion d'un récepteur AV prenant en charge la technologie HDMI et le format de décodage Dolby TrueHD ou DTS-HD Master Audio. • Bitstream (DTS Ré-encodé) : Choisissez ce réglage lors de la connexion d'un récepteur AV muni d'une entrée optique numérique capable de décoder le format DTS.

la fonction Sortie audio HDMI est réglée sur

ACTIV. Assurez-vous de sélectionner l’option Sortie numérique appropriée, sinon vous n'entendrez aucun son ou un son très fort. Si l'appareil HDMI (récepteur AV, téléviseur) n'est pas compatible avec les formats compressés (Dolby Digital, DTS), le signal audio sera émis en sortie au format PCM. Les DVD n’ont pas habituellement de fonctionnalité audio BONUSVIEW ni d’effet sonore de navigation. Certains disques Blu-ray ne sont pas dotés de fonctionnalité audio BONUSVIEW ni d’effet sonore de navigation. Le réglage de l’option Sortie numérique n’affecte pas la sortie audio analogique (G/D) ou la sortie audio HDMI de votre téléviseur. Cette option affecte les sorties optique et HDMI audio lorsque le produit est connecté à un récepteur AV. Si vous lisez des pistes de son audio MPEG, le signal audio sera émis en sortie au format PCM indépendamment des sélections de l’option Sortie numérique (PCM ou Bitstream).

Sélections de l’option Sortie numérique

Récepteur AV prenant

Récepteur AV en charge l'interface prenant en charge HDMI

l'interface HDMI Connexion

Récepteur AV prenant en charge

l'interface HDMI Récepteur AV prenant en charge l'interface

HDMI PCM Jusqu'à 7,1 ca

Dolby TrueHD DTS réencodé

DTS-HD HRA Jusqu'à 7,1 ca

DTS-HD HRA DTS réencodé

DTS-HD MA Jusqu'à 7,1 ca

DTS-HD MA DTS réencodé

DTS DTS DTS Décode la principale fonction audio et le flux de données audio BONUSVIEW en données PCM et ajoute des effets sonores de navigation.

Émet uniquement le flux de données audio de la fonction principale, de sorte que votre récepteur

AV puisse décoder les trains de bits audio. Vous n’entendrez pas de données audio BONUSVIEW ni d'effets sonores de navigation.

Décode la principale fonction audio et le flux de données audio BONUSVIEW en données PCM et ajoute des effets sonores de navigation, puis réencode les données audio PCM en trains de bits DTS.

Décode la principale fonction audio et le

flux de données audio BONUSVIEW en données PCM et ajoute des effets sonores de navigation, puis réencode les données audio PCM en trains de bits Dolby Digital ou PCM.

Flux de données Dolby Digital Plus audio sur disque Dolby TrueHD Blu-ray

audio sur DVD Résolution pour disque Blu-ray

* Si le flux de données source est 2 ca, le réglage « Dolby D. réencodé » ne sera pas appliqué.

La sortie sera émise sur LPCM 2 ca.

Contrôle de la dynamique

Vous pouvez écouter le son à de faibles volumes mais vous entendrez toujours les dialogues avec clarté. Cette option est activée dès que le produit détecte un signal Dolby Digital. • Auto. : Le Réglage de la plage dynamique sera automatiquement défini selon les informations fournies par la piste audio Dolby TrueHD.

• Arrêt : Vous pouvez visionner le film avec une plage dynamique standard.

• Activé : Lorsque la bande son d'un film est émise à faible volume ou via des enceintes plus petites, le système peut appliquer la compression appropriée pour que le son de faible volume soit plus intelligible et les temps forts moins bruyants.

HT-D5200_FRA_1226.indd 32

L’image vidéo peut défiler plus lentement que le son lorsque le produit est connecté à un téléviseur numérique. Lorsque cela se produit, il faut régler le temps de retard audio de manière à ce qu'il corresponde à l’image vidéo.

• Vous pouvez régler le temps de retard audio sur une valeur comprise entre 0 msec et 300 msec. Veillez à le spécifier sur l’état optimal.

Configuration d'une connexion câblée - Auto.

1. Appuyez sur les boutons ▲▼ pour sélectionner Câble. Paramètres

Avant de commencer, contactez votre fournisseur de services Internet pour savoir si votre adresse IP est fixe ou dynamique. Si vous avez une adresse IP dynamique et utilisez une connexion câblée ou sans

fil, nous vous recommandons de suivre les procédures Auto.. Si vous avez recours à une connexion sans fil et que votre routeur en a la capacité, vous pourrez utiliser les options WPS(PBC) ou One Foot Connection. Si vous disposez d'une adresse IP fixe, vous devrez opter pour la procédure de configuration manuelle à la fois pour les connexions câblées et sans fil.

Pour commencer à configurer la connexion réseau sur le produit, suivez les étapes suivantes : 1. Dans le menu Accueil, appuyez sur les boutons ◄► pour sélectionner Paramètres, puis appuyez sur le bouton ENTRÉE. 2. Appuyez sur les boutons ▲▼ pour sélectionner Réseau, puis appuyez sur le bouton ENTRÉE. 3. Appuyez sur les boutons ▲▼ pour sélectionner Paramètres réseau, puis appuyez sur le bouton ENTRÉE. 4. Appuyez sur les boutons ▲▼pour sélectionner Câble, Sans fil (Général), WPS(PBC) ou One Foot Connection, puis appuyez sur le bouton ENTRÉE. 5. Si vous êtes raccordé à un réseau câble, passez à la section Réseau câble ci-dessous. Si vous avez un réseau sans fil, allez à la section Réseau sans fil aux pages 34~36.

Audio Réseau Système

Sélectionnez un type de connexion réseau.

Connectez-vous au réseau en utilisant un câble LAN.

Assurez-vous que le câble LAN est branché

> Déplacer " Entrer ' Retour

2. Appuyez sur le bouton ENTRÉE.

L'écran État du réseau apparaît. Le produit se connecte au réseau une fois que la connexion réseau a été confirmée. Configuration d'une connexion câblée - Manuel Si vous disposez d'une adresse IP fixe ou si l'option Réglage automatique est inopérante, vous devrez définir les valeurs de Paramètres réseau manuellement. Pour afficher les valeurs Paramètres réseau sur la plupart des ordinateurs Windows, il faut suivre les étapes suivantes : 1. Cliquez avec le bouton droit sur l'icône Réseau, située en bas à droite du bureau de Windows. 2. Dans le menu contextuel, cliquez sur État. 3. Cliquez sur l'onglet Assistance dans la boîte de dialogue qui s'affiche. 4. Dans l'onglet Assistance, cliquez sur le bouton Détails. Les Paramètres réseau s'affichent.

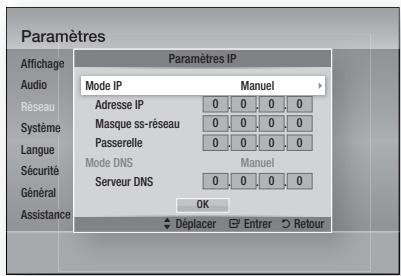

Pour entrer les Paramètres réseau dans le produit, suivez les étapes suivantes : 1. Appuyez sur les boutons ▲▼ pour sélectionner Câble, puis appuyez sur le bouton ENTRÉE. 2. Appuyez sur les boutons ◄► pour sélectionner Paramètres IP, puis appuyez sur le bouton ENTRÉE. Paramètres

Paramètres IP Affichage

> Déplacer " Entrer ' Retour

Appuyez sur le bouton ENTRÉE pour sélectionner Mode IP.

Appuyez sur les boutons ▲▼ pour sélectionner Manuel, puis appuyez sur le bouton ENTRÉE.

Appuyez sur le bouton ▼ pour aller sur le premier champ de saisie (Adresse IP).

Utilisez les boutons numériques de la télécommande pour entrer les numéros.

Une fois la saisie terminée dans un champ, appuyez sur le bouton ► pour passer au champ suivant.

Vous pouvez aussi utiliser les boutons de direction pour effectuer un déplacement vers le haut ou le bas ou opérer un retour en arrière.

Entrez les valeurs des options Adresse IP,

Masque ss-réseau et Passerelle.

Appuyez sur le bouton ▼ pour aller sur

10. Appuyez sur le bouton ▼ pour aller sur le premier champ de saisie DNS. Entrez les chiffres correspondant aux valeurs cidessus.

11. Appuyez sur le bouton ENTRÉE pour sélectionner OK. L'écran État du réseau au réseau apparaît. Le produit se connecte au réseau une fois que la connexion réseau a été confirmée.

Vous pouvez configurer un réseau sans fil de trois manières : • Sans fil (Général) • Utilisation de WPS(PBC) • One Foot Connection La méthode Sans fil (Général) inclut les procédures de configuration automatique et manuelle. Configuration d'une connexion au Réseau sans fil - Auto. La plupart des réseaux sans fil disposent d'un système de sécurité facultatif qui nécessite de faire appel à des dispositifs qui accèdent au réseau pour transmettre un code de sécurité crypté appelé clé d'accès ou clé de sécurité. La clé de sécurité repose sur une phrase de passe, typiquement un mot ou une série de lettres et de chiffres d'une longueur spécifique que l'on vous demande d'entrer lors de la configuration de votre réseau sans fil. Si vous utilisez cette méthode de configuration de la connexion réseau et que vous avez une clé de sécurité spécifique au réseau sans fil, vous devrez entrer la phrase de passe durant le processus de configuration automatique. 1. Appuyez sur les boutons ▲▼ pour sélectionner Sans fil (Général). Paramètres Paramètre réseau Affichage Sélectionnez un type de connexion réseau. Audio Réseau

Sans fil Langue (généraux) Sécurité WPS(PBC) Général One Foot Connection Assistance

Configurez le réseau sans fil en sélectionnant votre point d'accès. En fonction de sa configuration, il vous sera peut-être demandé d'entrer une clé de sécurité.

> Déplacer " Entrer ' Retour

2. Appuyez sur le bouton ENTRÉE.

Une liste de réseaux disponibles s'affiche. 3. Appuyez sur les boutons ▲▼ pour sélectionner le réseau souhaité, puis appuyez sur le bouton ENTRÉE. L'écran Sécurité apparaît.

HT-D5200_FRA_1226.indd 34

Pour entrer les Paramètres réseau dans le produit, suivez les étapes suivantes :

1. Suivez les étapes 1 à 5 de la procédure « Configuration d'une connexion au Réseau sans fil - Auto. » 2. Une fois ceci effectué, appuyez sur les boutons ▲▼◄► pour déplacer le curseur sur Terminé, puis appuyez sur le bouton ENTRÉE. L'écran État du réseau apparaît.

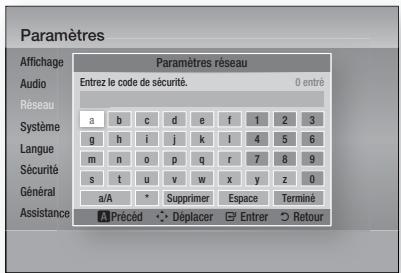

4. Sur l'écran Sécurité, entrez la phrase de passe correspondant à votre réseau. Entrez directement les numéros en utilisant la télécommande.

Pour sélectionner une lettre, appuyez sur les boutons ▲▼◄► afin de déplacer le curseur, puis appuyez sur le bouton ENTRÉE. Paramètres Affichage Audio

Entrez le code de sécurité.

Langue Sécurité Général Assistance

Paramètres IP Affichage

aPrécéd m Déplacer " Entrer ' Retour

 Vous devriez pouvoir trouver la phrase de

passe sur l'un des écrans de configuration servant à la configuration du routeur ou du modem.

5. Une fois ceci effectué, appuyez sur les boutons ▲▼◄► pour déplacer le curseur sur Terminé, puis appuyez sur le bouton

ENTRÉE. L'écran État du réseau apparaît. Le lecteur se connecte au réseau une fois que la connexion réseau a été confirmée.

Configuration d'une connexion au Réseau sans fil - Manuel

Si le paramétrage automatique ne fonctionne pas, vous devrez entrer manuellement les valeurs des Paramètres réseau.

Pour afficher les valeurs Paramètres réseau sur la plupart des ordinateurs Windows, il faut suivre les étapes suivantes : 1. Cliquez avec le bouton droit sur l'icône Réseau, située en bas à droite de l'écran. 2. Dans le menu contextuel, cliquez sur État. 3. Cliquez sur l'onglet Assistance dans la boîte de dialogue qui s'affiche. 4. Dans l'onglet Assistance, cliquez sur le bouton Détails. Les Paramètres réseau s'affichent.

> Déplacer " Entrer ' Retour

Sur l'écran État du réseau, sélectionnez

Annuler, puis appuyez sur Entrée. Appuyez sur les boutons ◄► pour sélectionner Paramètres IP, puis appuyez sur le bouton ENTRÉE. Appuyez sur le bouton ENTRÉE pour sélectionner Mode IP. Appuyez sur les boutons ▲▼ pour sélectionner Manuel, puis appuyez sur le bouton ENTRÉE. Appuyez sur le bouton ▼ pour aller sur le premier champ de saisie (Adresse IP). Utilisez les boutons numériques pour entrer les chiffres. Une fois la saisie terminée dans un champ, appuyez sur le bouton ►pour passer au champ suivant. Vous pouvez aussi utiliser les boutons de direction pour effectuer un déplacement vers le haut ou le bas ou opérer un retour en arrière. Entrez les valeurs des options Adresse IP, Masque ss-réseau et Passerelle. Appuyez sur le bouton ▼ pour aller sur Mode DNS. Appuyez sur le bouton ▼ pour aller sur le premier champ de saisie DNS. Entrez les chiffres correspondant aux valeurs ci-dessus. L'écran État du réseau au réseau apparaît. Le produit se connecte au réseau une fois que la connexion réseau a été confirmée.

2. Appuyez sur le bouton ENTRÉE.

La méthode la plus simple pour configurer la connexion réseau sans fil consiste à utiliser les fonctions WPS(PBC) ou One Foot Connection.

Si votre routeur sans fil dispose d'un bouton WPS(PBC), suivez les étapes suivantes :

3. Placez le routeur sans fil Samsung à moins de 25 cm (10 pouces) de l’adaptateur LAN sans fil Samsung à connecter.

1. Appuyez sur les boutons ▲▼ pour sélectionner WPS(PBC).

Paramètres Paramètres réseau Affichage Sélectionnez un type de connexion réseau. Audio Réseau

4. Attendez que la connexion soit automatiquement établie.

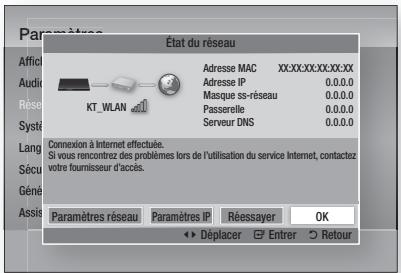

Vérifiez si la connexion au réseau et à Internet a été établie.

Langue (Général) Sécurité WPS(PBC) Général One Foot Connection Assistance

Connectez-vous au point d’accès en appuyant simplement sur le bouton WPS(PBC). Procédez de cette manière si votre point d’accès prend en charge la méthode PBC.

> Déplacer " Entrer ' Retour

Adresse MAC XX:XX:XX:XX:XX:XX Adresse IP 0.0.0.0 Masque ss-réseau 0.0.0.0 Passerelle 0.0.0.0 Serveur DNS 0.0.0.0

LangueConnexion à Internet effectuée.

Si vous rencontrez des problèmes lors de l’utilisation du service Internet, contactez votre fournisseur d’accès. Sécurité Général

2. Appuyez sur le bouton ENTRÉE.

3. Appuyez sur le bouton WPS(PBC) situé sur votre routeur dans les deux minutes qui suivent. Le produit affiche l'écran Sélection de réseau, et obtient automatiquement toutes les valeurs des paramètres réseau nécessaires pour la connexion au réseau. Une fois ceci effectué, un bouton OK s'affiche. Appuyez sur le bouton ENTRÉE de la télécommande.

Vous pourrez configurer automatiquement la connexion sans fil si vous disposez d'un routeur sans fil de Samsung prenant en charge la fonction One Foot Connection. Pour effectuer la connexion via la fonction One Foot Connection, suivez les étapes suivantes : 1. Appuyez sur les boutons ▲▼ pour sélectionner One Foot Connection. Paramètres Paramètres réseau Affichage Sélectionnez un type de connexion réseau. Audio Réseau

Sans fil Langue (Général) Sécurité WPS(PBC) Général One Foot Connection Assistance

Connectez-vous autom. au réseau sans fil si routeur sans fil prend en charge One Foot Connection. Pour sélect. ce type de connexion, placez routeur sans fil à

25 cm de adaptateur LAN sans fil Samsung.

> Déplacer " Entrer ' Retour

Paramètres IP Réessayer

OK < Déplacer " Entrer ' Retour

Connexion internet BD-LIVE Réglez cette option pour autoriser ou bloquer la connexion Internet lors de l'utilisation du service

BD-LIVE. • Autoriser (Tout) : La connexion Internet est autorisée pour tous les contenus BD-LIVE. • Autoriser(Valide uniquement) : La connexion Internet est autorisée uniquement pour les contenus BD-LIVE contenant un certificat valide. • Interdire : Aucune connexion Internet n'est autorisée pour les contenus BD-LIVE.

✎ REMARQUE Lorsque le produit utilise le service BD-LIVE pour transmettre les données de disque ainsi qu'une demande de certification du disque au serveur, celui-ci utilise les données transmises pour vérifier la validité du disque avant de renvoyer le certificat vers le produit.

 Il est possible que la connexion Internet soit limitée lorsque vous utilisez des contenus

HT-D5200_FRA_1226.indd 36

Vous pouvez exécuter la fonction Paramètres initiaux pour régler les options de langue, les Paramètres réseau, etc. Pour obtenir de plus amples informations sur la fonction Paramètres initiaux, reportez-vous à la section y afférente dans le présent manuel d'utilisation. (Voir page 24)

Anynet+ est une fonction pratique qui autorise des commandes liées entre plusieurs produits Samsung compatibles Aynet+. Pour exécuter cette fonction, connectez le produit à un téléviseur Samsung à l'aide d'un câble HDMI. En activant la fonction Anynet+, vous pouvez commander ce produit via la télécommande d’un téléviseur Samsung et démarrer la lecture de disque en appuyant tout simplement sur le bouton LECTURE (►) de la télécommande du téléviseur. Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur. • Arrêt : Les fonctions Anynet+ sont désactivées. • Activé : Les fonctions Anynet+ sont activées.

 Cette fonction sera indisponible si le câble HDMI

ne prend pas en charge le format CEC.

 Si votre téléviseur Samsung dispose d'un logo Anynet+, cela signifie qu'il est compatible Anynet+.  Selon le téléviseur utilisé, certaines résolutions de sortie HDMI peuvent être inopérantes. Reportez-vous au manuel d'utilisation de votre téléviseur.

• Espace disponible : Mémoire disponible sur le périphérique.

• Suppr. données Blu-ray : Permet de supprimer toutes les données BD conservées dans le stockage. • Sélect. appareil : Cette option permet de changer l’emplacement de la mémoire souhaitée pour stocker les données BD.

 En mode mémoire externe, la lecture du disque

pourra s’arrêter si vous déconnectez le périphérique USB en cours d'exécution.

 Seuls les périphériques USB formatés selon le système de fichiers FAT (label de volume DOS 8.3) sont pris en charge. Nous vous recommandons d'utiliser des périphériques USB prenant en charge le protocole USB 2.0 avec une vitesse de lecture/ d'écriture supérieure ou égale à 4 Mo/s.  La fonction Reprise de la lecture peut être inopérante après le formatage du périphérique de stockage.  La capacité totale de mémoire disponible pour l'option Gestion données Blu-ray peut varier selon les conditions.

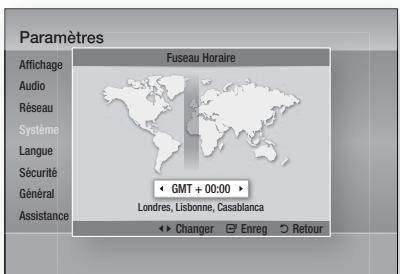

Vous pouvez spécifier le fuseau horaire applicable à votre région. Paramètres Fuseau Horaire

Audio Réseau Système Langue Sécurité

Londres, Lisbonne, Casablanca

< Changer " Enreg ' Retour

Gestion données BD Cette option vous permet de gérer les contenus téléchargés auxquels vous avez accédé via un disque Blu-ray prenant en charge le service BDLIVE et que vous avez stockés sur un périphérique de mémoire flash connecté.

Vous pouvez consulter les informations relatives au périphérique, notamment sa capacité de stockage, supprimer les données Blu-ray ou changer le périphérique de mémoire flash. Informations relatives à l'écran Gestion données Blu-ray : • Périph. Actuel : permet d’afficher le périphérique sélectionné. • Espace total : Capacité totale de la mémoire du périphérique.

DivX® Vidéo à la demande

Affiche le code d’enregistrement autorisé pour le produit. Si vous vous connectez au site Web de DivX et que vous vous inscrivez avec ce code, vous pouvez télécharger le fichier d’enregistrement VOD. Si vous activez l’enregistrement VOD à l’aide de Mon contenu, l’enregistrement est terminé.

 Pour plus d’informations sur DivX(R) à la demande(VOD), veuillez visiter le site

« http://vod.divx.com ».

Tous les réglages sont restaurés sur leur valeur par défaut, à l’exception des réglages réseau et Smart Hub.

Vous devez saisir le mot de passe pour cette fonction.

Cette option permet de modifier le mot de passe à 4 chiffres utilisé pour accéder aux fonctions de sécurité.

 Le mot de passe par défaut est 0000.

Vous pouvez sélectionner la langue de votre choix pour le menu Accueil, le menu du disque, etc.

• Menu À l'écran : Permet de sélectionner la langue de l'affichage à l'écran. • Menu du Disque : Permet de sélectionner la langue d'affichage du menu de disque. • Audio : Permet de sélectionner la langue pour les données audio du disque. • Sous-titres : Permet de sélectionner la langue pour les sous-titres du disque.

1. Retirez le disque.

2. Appuyez sur le bouton ARRÊT () du panneau avant et maintenez-le enfoncé pendant au moins 5 secondes. Tous les paramètres seront réinitialisés sur leur valeur d'origine par défaut.

 Lorsque les réglages d'usine par défaut sont

rétablis, toutes les données Blu-ray utilisateur stockées sur l'appareil seront effacées.

 La langue sélectionnée n'apparaîtra que si elle est prise en charge par le disque.

Cette fonction opère en conjonction avec les disques Blu-ray et les DVD auxquels une classification par catégorie d’âge ou une classification numérique a été attribuée indiquant le niveau de maturité du contenu. Ces numéros vous aident à contrôler les types de disques Blu-ray et/ou les DVD que vous pouvez regarder en famille sans souci. Lorsque vous accédez à cette fonction pour la première fois, l'écran de configuration du mot de passe apparaît. Entrez le mot de passe à 4 chiffres souhaité à l’aide des boutons numériques. (Le mot de passe par défaut est 0000.) Une fois que vous avez défini votre mot de passe, sélectionnez la classification par tranche d'âge que vous souhaitez spécifier pour la fonction de contrôle parental Blu-ray ainsi que le niveau de classification que vous voulez appliquer pour le contrôle parental sur les DVD. Le produit lira uniquement les disques Blu-ray conformes ou de niveau inférieur à la classification par tranche d’âge spécifiée ainsi que les disques DVD conformes ou de niveau inférieur à la classification numérique indiquée, à moins d'entrer le mot de passe que vous avez défini. Les numéros aux valeurs élevées sont indicatifs de contenu pour adultes.

Contrôle parent. BD Cette option permet d’interdire la lecture de disques Blu-ray considérés supérieurs au niveau fixé par le contrôle parental.

Contrôle parent. DVD Permet d'empêcher la lecture de DVD comportant une classification numérique spécifique à moins d'entrer un mot de passe.

Si vous avez oublié votre mot de passe

Cette option permet de modifier la luminosité de la façade.

• Auto. : Permet de réduire la luminosité en cours de lecture. • Sombre : Permet de réduire la luminosité de la fenêtre d'affichage. • Lumineux : Permet d'augmenter la luminosité de la fenêtre d'affichage.

 Le bouton Alimentation et le bouton

Fonction ne peuvent pas servir à modifier l’option Luminosité.

La fonction Télécommande réseau vous permet de contrôler votre lecteur Blu-ray depuis un appareil distant, tel qu'un smart phone, via une connexion sans fil au réseau LAN. Pour utiliser la fonction Télécommande réseau, suivez les étapes suivantes : 1. Sélectionnez Activé dans le menu Télécommande réseau. 2. Installez l'application de télécommande réseau de Samsung pour contrôler le produit à partir de l'appareil portable compatible. 3. Veillez à ce que l'appareil portable et le produit soient connectés au même routeur sans fil. 4. Lancez l'application sur votre appareil portable. L'application devrait détecter le produit et l'afficher au sein d'une liste. 5. Sélectionnez le produit.

HT-D5200_FRA_1226.indd 38

7. Suivez les instructions fournies avec l'application destinée à contrôler le produit.

Mise à jour du logiciel

Le menu Mise à niveau du logiciel vous permet de mettre à niveau le logiciel du produit pour améliorer ses performances ou obtenir des services supplémentaires. Vous pouvez procéder à la mise à niveau selon quatre méthodes : • Via internet • USB • Via disque • Par téléch. (Fichier) Ces quatre méthodes sont expliquées ci-après.

Pour effectuer la mise à niveau par Internet, suivez les étapes suivantes : 1. Sélectionnez Via Internet, puis appuyez sur le bouton ENTRÉE. Le message Connexion au serveur en cours apparaît. 2. Si un téléchargement est disponible, l'écran contextuel du téléchargement s'affichera avec une barre de progression et le téléchargement démarrera. 3. Lorsque le téléchargement est terminé, la fenêtre Demande de mise à niveau apparaît, proposant trois choix : Mettre à niveau maintenant, Mettre à niveau plus tard ou Ne pas mettre à niveau. 4. Si vous sélectionnez Mettre à niveau maintenant, le produit procèdera à la mise à niveau du logiciel, puis s’éteindra et se rallumera automatiquement. 5. Si vous n’effectuez pas de sélection au bout d’une minute ou sélectionnez Mettre à niveau plus tard, le nouveau logiciel mis à jour sera stocké sur le produit. Vous pourrez mettre à niveau le logiciel par la suite en utilisant la fonction Par télécharg. 6. Si vous ne sélectionnez pas l’option Ne pas mettre à niveau, la mise à niveau sera annulée par le produit.

 Votre produit doit être connecté à Internet pour exploiter la fonction Par Internet.

 La mise à niveau est terminée lorsque le

produit s’éteint et se rallume de lui-même.

 Évitez d’éteindre et de rallumer le produit

manuellement durant le processus de mise

à jour.  Samsung Electronics ne saurait être tenu responsable du dysfonctionnement du produit causé par une connexion Internet instable ou une négligence de la part de l’utilisateur durant la mise à niveau du logiciel.  Si vous souhaitez annuler la mise à niveau en cours de téléchargement du logiciel de mise à niveau, appuyez sur le bouton ENTRÉE.

USB Pour effectuer la mise à niveau par USB, suivez les

étapes suivantes : 1. Visitez www.samsung.com/bluraysupport. 2. Téléchargez sur l'ordinateur le dossier. compressé de la mise à niveau la plus récente du logiciel USB. 3. Dézippez le dossier compressé sur l'ordinateur. Vous devriez avoir un seul dossier dézippé portant le même nom que le fichier compressé. 4. Copiez le dossier sur un disque à mémoire flash USB. 5. Vérifiez que le tiroir disque est vide, puis introduisez la clé USB à mémoire flash dans le port USB du produit. 6. Dans le menu du produit, allez à Paramètres > Assistance > Mise à jour du logiciel. 7. Sélectionnez USB.

 Le tiroir disque doit être vide lors de la mise

à niveau du logiciel via la prise USB hôte.

 Une fois la mise à niveau terminée,

consultez les détails du logiciel dans le menu Mise à niveau du logiciel.

 N'éteignez pas le produit durant la mise à niveau du logiciel. Ceci peut provoquer le dysfonctionnement de l'appareil.  Les mises à niveau logicielles à l’aide de la prise USB hôte doivent être effectuées uniquement à l’aide d’une mémoire flash USB.

6. Si vous utilisez cette fonction pour la première fois, le système vous demandera d'autoriser ou de refuser la télécommande du produit. Sélectionnez Autoriser.

Via disque Pour effectuer la mise à niveau par Disque, suivez les étapes suivantes : 1. Visitez www.samsung.com/bluraysupport. 2. Téléchargez sur l'ordinateur le dossier compressé de la mise à niveau la plus récente du disque. 3. Dézippez le dossier compressé sur l'ordinateur. Vous devriez avoir un seul dossier dézippé portant le même nom que le fichier compressé. 4. Gravez le dossier sur un disque, de préférence un CD-R inscriptible ou un DVD-R inscriptible. 5. Finalisez le disque avant de le retirer de l'ordinateur. 6. Insérez le disque dans le produit. 7. Dans le menu du produit, allez à Paramètres > Assistance > Mise à jour du logiciel. 8. Sélectionnez Via Disque.

 Une fois la mise à niveau du système terminée, consultez les détails du logiciel dans le menu

Mise à niveau du logiciel.  N'éteignez pas le produit lorsque l'option Mise à niveau du logiciel est en cours d'exécution. Ceci peut provoquer le dysfonctionnement du produit.

L’option Par télécharg. vous permet d’effectuer la mise à niveau à l’aide d’un fichier précédemment téléchargé sur le produit mais que vous n’aviez pas souhaité installer immédiatement ou d’un fichier téléchargé par le produit en mode Veille (voir la section Télécharg. en mode veille ci-dessous). Pour effectuer la mise à niveau Par télécharg., suivez les étapes suivantes : 1. Lorsque le logiciel de mise à niveau a été téléchargé, le numéro de version du logiciel s'affiche à droite de l'option Par télécharg. 2. Sélectionnez Par télécharg., puis appuyez sur le bouton ENTRÉE. 3. Le produit affiche un message vous demandant si vous souhaitez procéder à la mise à niveau. Sélectionnez Oui. Le produit démarre la mise à niveau. 4. Une fois la mise à niveau terminée, le produit s’éteint automatiquement puis se rallume.

 Une fois la mise à niveau du système terminée, consultez les détails du logiciel dans le menu

Mise à niveau du logiciel.  N'éteignez pas le produit durant la mise à niveau du logiciel. Ceci peut provoquer le dysfonctionnement de l'appareil.  Pour utiliser la fonction Par télécharg., le produit doit être connecté à l’Internet.

Téléch. en mode veille

Vous pouvez régler la fonction Télécharg. en mode veille de sorte que le produit télécharge de nouveaux logiciels de mise à niveau lorsqu'il est en mode Veille. En mode Veille, le produit est éteint mais sa connexion à Internet reste activée. Ceci permet au produit de télécharger automatiquement des logiciels de mise à niveau lorsque l’appareil n’est pas utilisé. Pour régler la fonction Téléch. en mode veille, suivez les étapes suivantes : 1. Appuyez sur les boutons ▲▼ pour sélectionner Téléch. en mode veille, puis appuyez sur le bouton ENTRÉE. 2. Sélectionnez Activé ou Arrêt. • Arrêt : Si vous sélectionnez Arrêt, le produit vous notifiera, par un message contextuel, de la disponibilité d’un nouveau logiciel de mise à niveau. • Activé : Si vous sélectionnez Activé, le produit procédera automatiquement au téléchargement du nouveau logiciel de mise à niveau lorsqu’il sera en mode Veille et hors tension. Avant de télécharger le nouveau logiciel de mise à niveau, le système vous demandera si vous souhaitez l’installer à la mise sous tension du produit.

 Pour utiliser la fonction Télécharg. en mode

veille, le produit doit être connecté à Internet.

Permet d’obtenir les informations de contact pour les demandes d’assistance portant sur le produit.

HT-D5200_FRA_1226.indd 40

1. Insérez un disque dans le logement du disque, en ayant sa face imprimée orientée vers le haut. 2. Appuyez sur le bouton LECTURE (►).

Boutons liés à la lecture

Permet de démarrer la lecture.

Permet d'arrêter la lecture.

• Si vous appuyez sur ce bouton une fois : La position d'arrêt sera mémorisée. • Si vous appuyez sur ce bouton deux fois : La position d'arrêt ne sera pas mémorisée.

• MP3, WMA, DivX, MKV et MP4

Permet de suspendre la lecture.

 Pour certains disques, il ne suffit pas toujours

d’appuyer sur le bouton ARRÊT (  ) une seule fois pour mettre en mémoire la position d'arrêt.

 La lecture des fichiers vidéo d’un débit binaire égal ou supérieur à 20 Mbps exerce une forte charge sur les capacités du lecteur et risque, de ce fait, de s’interrompre en cours d’exécution.

Lecture d’une vidéo 2D en mode 3D

hZ Vous pouvez visionner une vidéo 2D ordinaire en mode 3D.

 Si vous accédez au menu Accueil ou au menu Accueil de Smart Hub en mode 3D, le système basculera automatiquement en 2D.

Utilisation du Menu du disque/Menu de titres/Menu contextuel

Utilisation du Menu du disque

hZ Structure des disques

Le contenu des disques est généralement réparti tel qu'indiqué ci-dessous. • Disque Blu-ray, DVD VIDÉO titre 1 chapitre 1 chapitre 2

fichier 1 fichier 2 fichier 3

1. Durant la lecture, appuyez sur le bouton DISC MENU de la télécommande.

2. Appuyez sur les boutons ▲▼◄► pour effectuer une sélection, puis appuyez sur le bouton ENTRÉE.

 Les éléments de menu peuvent varier selon le disque et ce menu risque d'être indisponible.

Utilisation de Menu Titre

Utilisation des fonctions Recherche et Saut

1. Durant la lecture, appuyez sur le bouton TITLE MENU de la POPUP télécommande. 2. Appuyez sur les boutons ▲▼◄► pour effectuer la sélection souhaitée, puis appuyez sur le bouton ENTRÉE.

 Les éléments de menu peuvent varier

selon le disque et ce menu risque d'être indisponible.

 L’option Menu Titre ne s'affichera que si le disque contient au moins deux titres.

Utilisation de Menu contextuel

1. En cours de lecture, appuyez sur le bouton POPUP de la télécommande.

• Pendant la lecture, appuyez sur le bouton

RECH. (). Chaque fois que vous appuyez sur le bouton RECH. (), la vitesse de lecture change comme suit : BD-ROM, BD-RE/-R, DVD-RW/-R, DVD+RW/+R, DVD-VIDEO DivX, MKV, MP4

 Les éléments de menu peuvent varier selon le disque et ce menu risque d'être indisponible.

Lecture de Liste de titres

• Pour reprendre la lecture à une vitesse normale, appuyez sur le bouton LECTURE (►).

2. Appuyez sur les boutons ▲▼ pour sélectionner l’entrée à lire dans Liste de titres, puis appuyez sur le bouton ENTRÉE.

Recherche d'une scène

2. Appuyez sur les boutons ◄ ► ou ENTRÉE pour sélectionner le menu souhaité.

1. Durant la lecture, appuyez sur le bouton DISC MENU ou TITLE MENU.

Au cours de la lecture, vous pouvez effectuer une recherche rapide dans un chapitre ou une piste donné(e) et utiliser la fonction de saut pour passer à la sélection suivante.

 Aucun son n'est émis en mode recherche.

 Si vous appuyez sur le bouton  ou  trop

rapidement, le produit pourra interpréter cette commande comme étant tout simplement un appui prolongé du bouton. Ceci peut entraîner l’exécution d’une opération inappropriée. Par conséquent prenez garde à ne pas appuyer sur ces boutons trop rapidement.

• Pendant la lecture, appuyez sur le bouton

SAUT (#$). Si vous appuyez sur le bouton SAUT ($), la lecture passera au chapitre suivant. Si vous appuyez sur le bouton SAUT (#), la lecture reprendra à partir du début du chapitre. Si vous appuyez une nouvelle fois, la lecture reviendra au début du chapitre précédent.

HT-D5200_FRA_1226.indd 42

• En mode pause (), appuyez sur le bouton RECH. (). Si vous appuyez sur le bouton RECH. () la vitesse de lecture sera réduite à * 1/8 * 1/4 * 1/2 • Pour reprendre la lecture à une vitesse normale, appuyez sur le bouton LECTURE (►).

 Aucun son n’est émis en mode de lecture au

3. Pour reprendre le cours normal de la lecture, appuyez à nouveau sur le bouton REPEAT.

4. Appuyez sur les boutons ▲▼ pour sélectionner Arrêt, puis appuyez sur le bouton ENTRÉE.

 Selon les disques, il est possible que la

fonction de répétition ne soit pas disponible.

Répétition de la section

 La lecture au ralenti fonctionne uniquement en lecture avant.

1. Durant la lecture, appuyez sur le bouton REPEAT de la télécommande.

• En mode Pause, appuyez sur le bouton PAUSE (  ). Une nouvelle image s'affiche chaque fois que vous appuyez sur le bouton PAUSE (  ). • Pour reprendre la lecture à une vitesse normale, appuyez sur le bouton LECTURE ( ► ).

 Aucun son n’est émis en mode de lecture pas

 La lecture pas à pas fonctionne uniquement en lecture avant.

Répétition de la lecture

Répétition du titre ou Répétition du chapitre

Lecture au ralenti / Lecture pas à pas

2. Appuyez sur les boutons ▲▼ pour sélectionner Répétition A-B.

Répétition > Répétition A-B : Arrêt " Marq. A

3. Appuyez sur le bouton ENTRÉE à l'emplacement sur lequel vous souhaitez démarrer la répétition (A).

4. Appuyez sur le bouton ENTRÉE à l'emplacement sur lequel vous souhaitez arrêter la répétition (B). 5. Pour reprendre le cours normal de la lecture, appuyez à nouveau sur le bouton REPEAT. 6. Appuyez sur le bouton ENTRÉE.

hzZyx ✎ REMARQUE Cette option vous permet de répéter le titre du disque ou le chapitre.

1. Durant la lecture, appuyez sur le bouton REPEAT de la télécommande.

 Si vous définissez le point (B) dans les cinq secondes qui suivent, le message d’interdiction apparaîtra.

 Selon les disques, il est possible que la fonction de répétition ne soit pas disponible.

2. Appuyez sur les boutons ▲▼ pour sélectionner Chapitre ou Titre, puis appuyez sur le bouton ENTRÉE.

Utilisation du bouton TOOLS Pendant la lecture, vous pouvez commander le menu du disque en appuyant sur le bouton TOOLS.

• Écran du menu OUTILS Outils

Recherche titre Rech. chapitre Recher. temps Réglage de l’image Audio Eg. util Sous-titres Angle

: 1/20 : 00:00:13/01:34:37 : Normal : 1/4 ENG Multi CH : :

 Les informations relatives au mode primaire / secondaire seront aussi affichées si le disque

Blu-ray dispose d’une section BONUSVIEW. Servez-vous des boutons ◄►pour basculer entre les modes audio primaire et secondaire.  Cette fonction dépend des langues de la bande-son encodées sur le disque et peut ne pas être disponible.  Certains disques Blu-ray vous autorisent à sélectionner la bande son LPCM multicanaux ou la bande son audio Dolby Digital en anglais.

Sélection de la langue des sous-titres

▪ Le menu OUTILS peut varier selon le disque.

1. Pendant la lecture, appuyez sur le bouton TOOLS.

Accès direct à la scène souhaitée

3. Appuyez sur les boutons ◄► pour sélectionner la langue des sous-titres de votre choix.

2. Appuyez sur les boutons ▲▼ pour sélectionner Sous-titres.

1. Pendant la lecture, appuyez sur le bouton TOOLS.

2. Appuyez sur les boutons ▲▼ pour sélectionner Recherche titre, Rech. chapitre ou Recher. temps. 3. Entrez les options Titre, Chapitre ou Durée de lecture souhaitées à l’aide des boutons numériques, puis appuyez sur le bouton ENTRÉE.

 Selon le disque Blu-ray ou le DVD utilisé, vous

Sélection de la langue audio

1. Pendant la lecture, appuyez sur le bouton TOOLS. 2. Appuyez sur les boutons ▲▼ pour sélectionner Audio. 3. Appuyez sur le bouton ENTRÉE. 4. Appuyez sur les boutons ▲▼ pour sélectionner la langue de l’audio souhaitée.

pouvez changer la langue des sous-titres depuis l’option Menu du disque.

Appuyez sur le bouton DISC MENU. Cette fonction dépend des sous-titres encodés sur le disque et peut ne pas être disponible sur tous les disques Blu-ray/DVD. Les informations concernant le mode principal / secondaire s’afficheront également si le disque Blu-ray dispose d'une section BONUSVIEW. Cette fonction modifie à la fois les sous-titres principaux et secondaires. Le nombre total de sous-titres comprend la somme des sous-titres principaux et des sous-titres secondaires.

 L’indicateur ◄► ne s’affichera pas à l’écran si la section BONUSVIEW ne contient aucun réglage audio BONUSVIEW.

HT-D5200_FRA_1226.indd 44

• Cette fonction nécessite de posséder de bonnes connaissances dans le domaine de l’extraction et du montage vidéo. • Pour utiliser la fonction Caption (Légende), enregistrez le fichier de légendes (*.smi) sous le même nom que le support DivX (*.avi) et dans le même dossier. Exemple : Root Samsung_007CD1.avi Samsung_007CD1.smi • Jusqu’à 60 caractères alphanumériques ou 30 caractères des langues de l’Asie de l’Est (langues avec caractères à 2 octets telles que le coréen et le chinois) pour le nom de fichier.

Changement d'angle de la caméra

• Utilisateur : L’utilisateur peut régler les fonctions Netteté, Réduction bruit,

Contraste, Luminosité, Couleur, Teinte.

 Si le système est connecté à un téléviseur

compatible BD Wise, dont la fonctionnalité BD Wise est activée, le menu des paramètres de l'image n'apparaîtra pas.

Fonction Légende aption Function

Paramétrage de BONUSVIEW

La fonction BONUSVIEW vous permet d'afficher du contenu supplémentaire (tels que des commentaires) dans une petite fenêtre d'écran alors que le film est en cours de lecture. Cette fonction ne sera disponible que si le disque prend en charge la fonctionnalité BONUSVIEW.

Lorsqu’un disque Blu-ray/DVD propose plusieurs angles de vue pour une scène donnée, vous pouvez utiliser la fonction ANGLE.

1. Pendant la lecture, appuyez sur le bouton TOOLS. 2. Appuyez sur les boutons ▲▼ pour sélectionner Angle. 3. Appuyez sur les boutons ◄►pour sélectionner l'angle souhaité.

Sélection des Paramètres de l'image

Audio/vidéo principale

Audio/vidéo secondaire

Cette fonction vous permet de régler la qualité de l'image vidéo. 1. Pendant la lecture, appuyez sur le bouton TOOLS. 2. Appuyez sur les boutons ▲▼ pour sélectionner Réglage de l’image, puis appuyez sur le bouton ENTRÉE. 3. Appuyez sur les boutons ◄► pour sélectionner le mode de votre choix. • Dynamique : Choisissez ce réglage pour accentuer l’intensité de l’option Netteté. • Normal : Choisissez ce réglage pour la plupart des applications d'affichage. • Cinéma : Ceci est le réglage le mieux adapté au visionnage de films.

1. Pendant la lecture, appuyez sur le bouton TOOLS.

2. Appuyez sur les boutons ▲▼ pour sélectionner l’option BONUSVIEW Video ou BONUSVIEW Audio. 3. Appuyez sur les boutons ◄►pour sélectionner l'option Bonusview souhaitée.

 Si vous modifiez le réglage de Vidéo

BONUSVIEW, l'option Audio BONUSVIEW changera automatiquement en fonction du paramétrage de Vidéo BONUSVIEW.

Outils BONUSVIEW Vidéo

Écouter de la musique

Bouton ENTRÉE : Permet de lire la piste sélectionnée.

Bouton ► : Durant la lecture, ce bouton permet de passer à la page suivante de la Liste musicale ou à la piste suivante de la Liste d'écoute.

Bouton ◄ : Durant la lecture, ce bouton permet de revenir à la page précédente de la Liste musicale ou à la piste précédente de la Liste d'écoute.

Bouton ARRÊT : Permet d'arrêter la lecture d'une piste.

Bouton $ : Permet de lire la piste suivante.

Bouton # : Permet de lire la piste précédente.

Si vous appuyez sur ce bouton au bout de trois secondes après le démarrage de la Liste d'écoute, la lecture de la piste en cours sera reprise depuis le début. Mais si vous appuyez sur ce bouton durant les trois premières secondes d’exécution de la Liste d'écoute, la lecture sera lancée sur la piste précédente.

Bouton NUMÉRIQUE : Durant l'exécution de la

Liste d'écoute, appuyez sur le numéro de piste souhaité. La piste sélectionnée s’exécute alors. (uniquement les CD audio (CD-DA))

Boutons de la télécommande servant à l'écoute de musique

RETURN EXIT Bouton REPEAT : Permet de sélectionner le mode de lecture dans la Liste d’écoute.

CD Audio (CD-DA) – Lecture rapide MP3 - Saut de lecture. (10 secondes)

Bouton PAUSE : Permet de suspendre la lecture.

Bouton LECTURE : Permet de lire la piste actuellement sélectionnée.

Boutons ▲▼ : Permettent de sélectionner une piste dans la Liste musicale ou la Liste d'écoute.

Bouton JAUNE (C) : Sélectionnez Mode

édit. ou Mode lecture.

HT-D5200_FRA_1226.indd 46

Répétition d'un CD audio (CD-DA)/MP3

1. Insérez un CD audio (CD-DA) ou un disque

MP3 dans le logement du disque. • Sur un CD audio (CD-DA), la première piste s'exécute automatiquement. • Sur un disque MP3, appuyez sur les boutons ◄► et sélectionnez Musique, puis appuyez sur le bouton ENTRÉE.

1. Durant la reproduction de la Liste d'écoute, appuyez sur le bouton

REPEAT. 2. Sélectionnez le mode de lecture souhaité en appuyant plusieurs fois sur le bouton REPEAT.

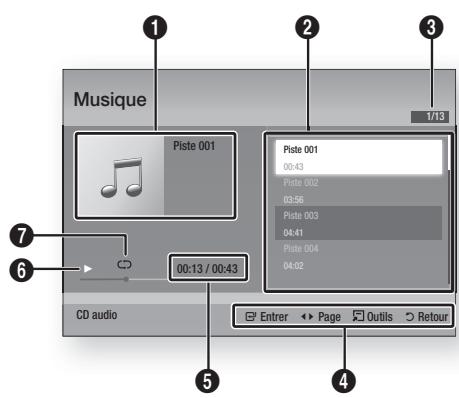

Éléments de l'écran CD audio (CD-DA)/MP3

REPEAT Fonctions de base

Lecture d'un CD audio (CD-DA)/MP3

Les pistes d'un disque

CD Audio sont lues selon l'ordre (CD-DA)/MP3 dans lequel elles ont été enregistrées sur le disque. CD Audio Répétition de la piste (CD-DA)/MP3 actuelle.

Répétition de toutes les (CD-DA)/MP3 pistes.

 Durant la lecture, appuyez sur le bouton

Affiche les informations relatives à la musique.

Affiche la liste d'écoute.

Affiche la piste actuellement sélectionnée/la totalité des pistes.

Affiche les boutons disponibles.

Affiche la durée de lecture actuelle/la durée de lecture totale.

Affiche l’état actuel de la lecture.

Affiche l’état de la répétition de la lecture.

2. Appuyez sur les boutons ▲▼ pour sélectionner la piste que vous souhaitez

écouter puis appuyez sur le bouton ENTRÉE.

TOOLS et réglez l’option Mode aléatoire sur

Activ.. Vous pouvez ainsi lire les pistes selon un ordre aléatoire.

1. Insérez un CD audio (CD-DA) ou un disque MP3 dans le logement de disque. • Dans le cas d’un CD audio (CD-DA), la première piste est lue automatiquement. • Pour un disque MP3, appuyez sur les boutons ◄► afin de sélectionner Musique, puis appuyez sur le bouton ENTRÉE. 2. Pour accéder à l’option Liste musicale, appuyez sur le bouton ARRÊT () ou RETURN. L’écran Liste musicale s’affiche. 3. Appuyez sur le bouton JAUNE(C) pour basculer sur l’option Mode édit.. 4. Appuyez sur les boutons ▲▼◄► pour sélectionner la piste souhaitée. Appuyez ensuite sur le bouton ENTRÉE. Répétez cette procédure pour sélectionner des pistes supplémentaires. • Le fichier sélectionné est coché. • Pour annuler la sélection, appuyez à nouveau sur le bouton ENTRÉE afin de désélectionner la piste.

Fonction DSP (Processeur de signal numérique)

Vous pouvez sélectionner un mode pour optimiser le son à votre goût.

DSP Appuyez sur le bouton DSP.

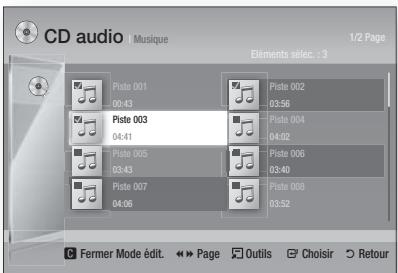

Fermer Mode édit. ( ) Page

5. Sélectionnez la piste souhaitée puis appuyez sur le bouton TOOLS.

6. Pour lire la (les) piste(s) choisie(s), sélectionnez l’option Lire sélection dans le menu Tools, puis appuyez sur ENTRÉE. Musique 1/3

7. Pour retourner sur l'option Mode édit., appuyez sur ARRÊT ou RETURN.

8. Pour quitter Mode édit., appuyez sur le bouton JAUNE (C).

 Vous pouvez créer une liste d’écoute comprenant jusqu’à 99 pistes extraites de CD audio (CD-DA).

SMART SOUND MP3 ENHANCER POWER BASS USER EQ DSPOFF

• SMART SOUND : Cette option permet de régler et de stabiliser le niveau du volume sonore afin d’éviter les variations importantes lors d’un changement de chaîne ou de scène. • MP3 ENHANCER : Cette option vous permet également d’améliorer votre expérience sonore (ex., musique MP3). Vous pouvez mettre à niveau le son MP3 (24 kHz, 8 bits) au son de CD (44,1 kHz, 16 bits). • POWER BASS : Cette fonction renforce les graves pour créer des effets sonores de martèlement. • USER EQ : Vous pouvez configurer les réglages de l’égaliseur manuellement selon vos préférences.

 Vous pouvez configurer les réglages de

l’égaliseur manuellement selon vos préférences.

V-SOUND (Son virtuel)

Cette option permet de générer un son réaliste via un système audio à 2,1 canaux, à l’aide d’effets virtuels. L’utilisateur a ainsi l’impression d’écouter le son comme s’il était produit via un système audio à 5.1 canaux. V-SOUND Appuyez sur le bouton V-SOUND. Chaque fois que vous appuyez sur ce bouton, la sélection change comme suit : V.SOUND ON V.SOUND OFF

HT-D5200_FRA_1226.indd 48

Si vous insérez le lecteur iPod dans la station d’accueil dock déjà connectée au système, vous pourrez lire les fichiers vidéo stockés sur le lecteur iPod via le téléviseur connecté.

Si le signal vidéo n’est pas correctement synchronisé avec le signal audio, appuyez sur le bouton iPod SYNC de la télécommande pour corriger la synchronisation.

 Pour que vous puissiez lire les fichiers vidéo sur le lecteur iPod, vous devez d’abord connecter les bornes Audio/Vidéo du téléviseur à l’aide du câble Composite.

 Les modèle ci-dessous prennent en charge les paramètres de synchronisation labiale. Appuyez sur le bouton iPod SYNC de la télécommande pour modifier le délai d’attente audio.  Modèles pris en charge : classic/3G nano/4G nano/120GB classic/160GB Classic/5G nano

Visionnage de fichiers photo

1. Connectez une mémoire USB contenant des fichiers JPEG ou insérez un disque contenant des fichiers JPEG. 2. Appuyez sur les boutons ◄► pour sélectionner Mon contenu, puis appuyez sur le bouton ENTRÉE après avoir appuyé sur les boutons ▲▼ pour sélectionner les Photos. 3. Appuyez sur les boutons ▲▼◄► pour sélectionner le dossier que vous souhaitez lire, puis appuyez sur le bouton ENTRÉE. 4. Appuyez sur les boutons ▲▼◄► pour sélectionner la photo que vous souhaitez visionner, puis appuyez sur le bouton ENTRÉE.

 Vous ne pouvez pas agrandir les sous-titres ou les graphiques PG (Accord parental) pour les afficher en mode plein écran.

Utilisation du bouton TOOLS Cette fonction vous permet de profiter d’un son ambiophonique plus naturel et vif, enrichi de nouvelles sonorités.

Vous pouvez régler la profondeur du son à l’aide des options liées au niveau sonore.

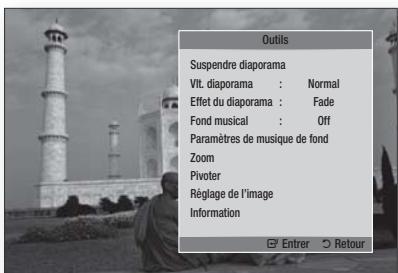

Durant la lecture en mode diaporama, vous pouvez utiliser différentes fonctions en appuyant sur le bouton TOOLS.

Arrêt  Elevé  Moyen  Bas.

✎ REMARQUE Suspendre diaporama

Vlt. diaporama : Normal Effet du diaporama : Fade Fond musical : Off Paramètres de musique de fond Zoom Pivoter Réglage de I’image Information

 Ceci est indisponible en mode FM.

S/W LEVEL Cette option vous permet de régler le niveau du caisson de graves.

• Suspendre diaporama : Sélectionnez cette option pour introduire une pause dans le diaporama.

• Vlt. diaporama : Sélectionnez cette option pour régler la vitesse de défilement du diaporama. • Effet du diaporama : Sélectionnez cette option pour définir un effet pour le diaporama.

• Fond musical : Sélectionnez cette option si vous souhaitez écouter de la musique tout en visionnant une photo. • Paramètres de musique de fond : Sélectionnez cette option pour définir le réglage de la musique d’atmosphère. • Zoom : Sélectionnez cette option pour agrandir l’image actuellement sélectionnée. (Agrandissement jusqu’à 4 fois la taille d’origine) • Pivoter : Sélectionnez cette option pour tourner l’image. (La rotation peut se faire dans le sens des aiguilles d’une montre ou dans le sens inverse.) • Réglage de I’image : Sélectionnez cette option pour régler la qualité de l’image. • Information : Affiche les informations relatives à l’image, notamment le nom et la taille, etc.

Vidéos Périph. connecté Photos

Lecture de contenu à partir d'un

périphérique de stockage USB F My Devices

Appuyez sur le bouton ENTRÉE.

Appuyez sur les boutons ▲▼◄► pour sélectionner les vidéos, la musique ou les photos de votre choix, puis appuyez sur le bouton ENTRÉE.

Pour reproduire les fichiers vidéo, musique ou photo, reportez-vous aux pages 41~50.

 Si le système est connecté à un téléviseur

compatible BD Wise dont la fonction BD Wise est activée, le menu Paramètres des images ne s’affiche pas.

 Pour activer la fonction Background Music (Musique d’atmosphère), le fichier photo concerné doit être stocké sur le même support de stockage que le fichier de musique. Cependant, la qualité sonore peut être affectée par le débit binaire du ficher MP3, la taille de la photo et la méthode de codage.  Les fichiers vidéo d’une capacité égale ou supérieure à 20 Mbps peuvent être interrompus en cours de lecture.

En mode Arrêt, connectez le périphérique de stockage USB au port USB situé sur le panneau avant du produit.

 Vous devez retirer le périphérique de stockage

USB en toute sécurité (en exécutant la fonction « Retirer p. USB sans risque » afin d’éviter d'endommager la mémoire USB. Appuyez sur le bouton MENU pour accéder au menu d’accueil, puis sélectionnez le bouton JAUNE (C), et appuyez sur le bouton ENTRÉE.

 Si vous insérez le disque en cours d'exécution d'un contenu sur le périphérique de stockage

USB, le mode de l'appareil passera automatiquement à « BD/DVD (BD/DVD) ».

Vous pouvez utiliser la connexion USB pour lire différents types de fichiers multimédia (MP3, JPEG, DivX, etc.) téléchargés depuis un périphérique de stockage USB.

Allez sur le menu d’accueil.

Vidéos Photos Musique

HT-D5200_FRA_1226.indd 50

Utilisation des boutons de la télécommande

1. Appuyez sur le bouton FUNCTION pour sélectionner FM. 2. Sélectionnez la station de votre choix. • Syntonisation préréglée 1 : Vous devez d’abord ajouter une fréquence de votre choix à titre de préréglage. Appuyez sur le bouton ARRÊT () pour sélectionner PRESET, puis appuyez sur le ) afin de choisir une bouton TUNING/CH ( station préréglée. • Syntonisation manuelle : Appuyez sur le bouton ARRÊT () pour sélectionner MANUAL, puis ) afin de appuyez sur le bouton TUNING/CH ( syntoniser une fréquence supérieure ou inférieure. • Syntonisation automatique : Appuyez sur le bouton ARRÊT () pour sélectionner MANUAL, ) puis maintenez le bouton TUNING/CH ( enfoncé afin de rechercher la bande automatiquement.

Appuyez sur le bouton MO/ST. • Chaque fois que vous appuyez sur ce bouton, le son bascule entre les modes STÉRÉO et MONO. • Si la réception n’est pas très satisfaisante là où vous vous trouvez, sélectionnez MONO pour obtenir une diffusion nette, sans interférence.

Préréglage des stations radio

Exemple : Préréglage de la fréquence 89.10 FM en mémoire 1. Appuyez sur le bouton FUNCTION pour sélectionner FM. 2. Appuyez sur le bouton TUNING/CH ( ) pour sélectionner <89.10>. TUNER 3. Appuyez sur le bouton TUNER MEMORY. MEMORY • La mention NUMÉRO correspondant à la C station clignote à l’écran. 4. Appuyez de nouveau sur le bouton TUNER MEMORY. • Appuyez sur le bouton TUNER MEMORY avant que la mention NUMÉRO ne disparaisse de l’écran. • La mention NUMÉRO disparaît de l’écran et la station est mise en mémoire. 5. Pour prérégler d'autres stations, répétez les étapes 2 à 4. • Pour sélectionner une station préréglée, appuyez sur ) de la télécommande le bouton TUNING/CH ( afin de choisir un canal.

À propos de la radiodiffusion de données de service RDS Utilisation de la radiodiffusion de données de service (RDS) pour la réception de stations FM RDS permet aux stations FM d’envoyer un signal supplémentaire en même temps que leurs signaux de programmes habituels.

Les stations envoient ainsi leur nom et les informations sur le genre de programmes qu’elles diffusent, comme par exemple, des programmes sportifs, musicaux, etc. Lorsque le produit est réglé sur une station FM offrant un service RDS, le témoin RDS s’allume à l’écran.

Description relative à la fonction RDS

• PTY (Type de programme) : Affiche le type de programme actuellement en cours de diffusion. • PS NAME (Nom de service de programme) : Indique le nom de la station de diffusion et comprend 8 caractères. • RT (Texte radio) : Encode le texte diffusé par une station (s’il y en a) et comprend 64 caractères au maximum. • CT (Temps d’horloge) : Décode l'horloge en temps réel à partir de la fréquence FM. Certaines stations ne transmettent pas systématiquement les informations liées à PTY, RT ou CT. Par conséquent, celles-ci pourraient ne pas s’afficher dans tous les cas de figure. • TA (Annonce trafic) : TA ACTIV./DÉSACT. AT permet d’indiquer l’état de progression du trafic.

 RDS pourra présenter des dysfonctionnements si la station syntonisée ne transmet pas correctement le signal

RDS ou si la puissance du signal est faible.

Pour afficher les signaux RDS Vous pouvez voir les signaux RDS envoyés par la station à l’écran. Appuyez sur le bouton RDS DISPLAY tout en écoutant une station FM.

• Chaque fois que vous appuyez sur ce bouton, l’affichage change d’apparence pour vous apporter les informations suivantes :

PS NAME RT CT Fréquence

(Service de programme)

Durant la recherche, la mention

<PS NAME> apparaît à l’écran suivie par les noms de station. La mention <NO PS> apparaîtra si aucun signal n’est transmis. Durant la recherche la mention <RT> apparaît à l’écran, suivie par les messages de texte envoyés par la station. La mention <NO RT> apparaîtra si aucun signal n’est transmis.

Il s’agit de la fréquence de la station (service non RDS).

À propos des caractères affichés à l’écran

Lorsque l’écran affiche les signaux PS ou RT, les caractères suivants sont utilisés. • La fenêtre d’écran n'est pas sensible à la casse et affiche uniquement des majuscules. • La fenêtre d’écran n’affiche pas les lettres accentuées, et la lettre <A,>, par exemple, peut représenter toutes les lettres identiques accentuées, telles que <À, Â, Ä, Á, Å et Ã.>

Pour rechercher un programme à l’aide des codes PTY (TYP)

Avant de commencer ! • La fonction Rech. TYP ne s'applique qu'aux stations préréglées. • Pour arrêter la recherche à tout moment durant le processus, appuyez sur le bouton ARRÊT () en cours d'exécution de la recherche. • L’exécution des étapes suivantes est soumise à un certain délai. Si le réglage est annulé avant la fin de l’opération, vous devrez redémarrer à nouveau à partir de l’étape 1. • Lorsque vous appuyez sur les boutons de la télécommande principale, assurez-vous d’avoir sélectionné la station FM à l’aide de la télécommande principale. RDS DISPLAY

1. Appuyez sur le bouton PTY SEARCH tout en écoutant une station FM.

2. Appuyez sur le bouton PTY- ou PTY+ jusqu’à ce que le code PTY souhaité apparaisse à l’écran. • L’écran affiche les codes PTY et leur description à droite. 3. Appuyez à nouveau sur le bouton PTY SEARCH tandis que le code PTY sélectionné à l’étape précédente est encore à l’écran. • L’unité centrale lance une recherche sur les 15 stations FM préréglées, arrête la recherche lorsqu’elle trouve la station souhaitée, et se règle sur celle-ci.

et fonction PTY-SEARCH (RECH-TYP)

L’un des avantages du service RDS est qu’il vous permet de localiser un programme spécifique parmi les canaux préréglés en spécifiant les codes PTY.

HT-D5200_FRA_1226.indd 52

Connexion d’un iPod/iPhone à l’aide

d’un câble USB Vidéos

Si le système est connecté à l’iPod/iPhone, vous pouvez lire la musique sur l’iPod/iPhone en utilisant le système.

1. Connectez l’iPod/iPhone au port USB situé à l’avant de l’appareil, à l’aide du câble USB.

• Votre iPod se met automatiquement sous tension. • Le message « iPod » apparaît à l'écran du téléviseur. 2. Appuyez sur le bouton ENTRÉE. 3. Sélectionnez le fichier de musique que vous souhaitez écouter. - Vous pouvez utiliser les boutons de la télécommande ou du produit pour contrôler les fonctions de lecture de base telles que celles qui sont opérées via les boutons LECTURE, PAUSE, ARRÊT, # /$ et /. (Voir page 15.)

 La lecture vidéo est possible uniquement en cas d’utilisation de la station d’accueil dock de l’iPod.

 Si vous souhaitez revenir aux menus de l’iPod avec celui-ci connecté via le câble USB, appuyez sur FUNCTION sur la télécommande ou appuyez sur sur la façade du système et sélectionnez R. IPOD. Le mode FUNCTION

bascule comme suit : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM Connexion d’un iPod/iPhone via la station d’accueil dock

Si le système est connecté à une station d’accueil dock iPod/iPhone spécifique, vous pourrez lire les vidéos et les fichiers de musique de l’iPod/iPhone via le système. FM ANT LAN iPod

1. Branchez le connecteur de la station d’accueil dock de l’iPod à la prise iPod située sur le panneau arrière du produit.

2. Placez l’iPod sur la station d’accueil dock de l’iPod fournie. • Votre iPod se met automatiquement sous tension. • Le message « iPod » apparaît à l'écran du téléviseur. 3. Appuyez sur le bouton ENTRÉE. 4. Appuyez sur les boutons ◄▲▼ pour sélectionner Musique, puis appuyez sur le bouton ENTRÉE. 5. Sélectionnez le fichier de musique que vous souhaitez écouter. - Vous pouvez utiliser les boutons de la télécommande ou du produit pour contrôler les fonctions de lecture de base telles que celles qui sont opérées via les boutons LECTURE, PAUSE, ARRÊT, # /$, / et REPEAT. Voir page 15. REMARQUE  Réglez le volume à un niveau modéré avant de connecter votre iPod au produit.  Si vous connectez un iPod alors que le produit est sous tension, la pile de l’iPod sera chargée par le produit.  Assurez-vous de raccorder le connecteur de la station d’accueil dock de sorte que l’étiquette ▲ soit orientée vers le haut.

Vous pouvez lire des fichiers vidéo stockés sur votre iPod en connectant celui-ci au produit. 1. Branchez le connecteur de la station d’accueil dock de l’iPod à la prise iPod située sur le panneau arrière du produit. 2. À l’écran de l’iPod, allez à Vidéos > Paramètres, et réglez l’option Sortie TV ainsi que le signal du téléviseur. 3. Placez l’iPod sur la station d’accueil dock de l’iPod fournie. • Le message « iPod » apparaît à l'écran du téléviseur. 4. Appuyez sur le bouton ENTRÉE. 5. Appuyez sur les boutons ◄▲▼ pour sélectionner Vidéo, puis appuyez sur bouton ENTRÉE.

6. Sélectionnez le fichier vidéo que vous souhaitez visionner. - Vous pouvez utiliser les boutons de la télécommande ou de l’appareil pour contrôler les fonctions de lecture de base telles que celles qui sont opérées via les boutons LECTURE, PAUSE, ARRÊT, # /$ et /. (Voir page 15.)

 La sortie VIDEO (VIDÉO) (Composite) doit être

connectée à votre téléviseur pour lire la vidéo sur l’iPod (voir page 20).

Si vous souhaitez lire la vidéo de l’iPod via la sortie VIDÉO, vous devrez régler l’option Anynet+ (HDMICEC) sur désact.. Aucun écran autre que celui de la lecture n’apparaîtra sur l’écran du téléviseur. Vérifiez les autres écrans du lecteur iPod. Si l’iPod connecté ne prend pas en charge la lecture vidéo, le message « Playing video files is not supported on this iPod model. » (La lecture des fichiers vidéo n’est pas prise en charge sur ce modèle d’iPod.) apparaît lorsque vous sélectionnez le menu Vidéo. Si vous souhaitez revenir aux menus de l’iPod avec celui-ci connecté via le dock, appuyez sur FUNCTION sur la télécommande ou appuyez sur , sur la façade du système et sélectionnez R. IPOD. Le mode FUNCTION bascule comme suit : BD/DVD D. IN AUX R. IPOD H. IN1

H. IN2 FM Modèles iPod/iPhone susceptibles d’être utilisés avec ce produit

 iPod touch (3ème génération)  iPod touch (2ème génération)  iPod touch (1ère génération)

 iPod vidéo  iPod avec connecteur dock  iPod avec Click Wheel     

iPod nano (5ème génération) iPod nano (4ème génération) iPod nano (3ème génération) iPod nano (2ème génération) iPod nano (1ère génération)

signifie que l’accessoire

électronique a été conçu pour être connecté spécialement à un iPod et a été certifié conforme aux normes de performance Apple par le développeur. « Made for iPhone » signifie que l’accessoire électronique a été conçu pour être connecté spécialement à un iPhone et a été certifié conforme aux normes de performance Apple par le développeur. Apple ne peut être tenu responsable du fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et aux normes réglementaires. La commande de volume peut ne pas fonctionner normalement avec les modèles iPod et iPhone non répertoriés dans la liste ci-dessus. Lorsqu'une erreur se produit sur un des modèles listés plus haut, veuillez mettre à jour l'iPod/iPhone à l'aide de la version la plus récente du produit. Selon la version du logiciel de l’iPod utilisée, certains problèmes peuvent survenir au niveau des commandes. Ceci n’est pas un dysfonctionnement du Home cinéma. Selon la version du logiciel ou le type d’iPod utlisé(e), certaines opérations peuvent varier. Installez le logiciel iPod le plus récent. (recommandé) Certaines actions telles qu’iPod SYNC peuvent dépendre des sources vidéo ou du modèle d'iPod que vous utilisez. Vous pouvez profiter de la lecture de musique ou de vidéos via la fonction BD/ DVD et apprécier l’écoute de la musique ou le visionnage de vidéos et de photos grâce à la fonction Remote iPod (Remote iPod). Pour profiter de la lecture de vidéos et de photos, vous devez utiliser la station d’accueil dock La lecture des applications exécutées via le produit peut ne pas être garantie. Nous vous recommandons d’exécuter le contenu téléchargé sur l’iPod. Si vous rencontrez des difficultés dans l’utilisation de l’iPod, reportez-vous au site Web www.apple.com/support/ipod.

HT-D5200_FRA_1226.indd 54

Lisez les instructions suivantes avant d’utiliser un service réseau. 1. Connectez le produit au réseau. (voir pages 22~23) 2. Configurez les paramètres réseau. (Voir pages 33~36)

Utilisation de Smart Hub

Smart Hub vous permet de télécharger des films, des vidéos et de la musique depuis l'Internet, et d'accéder à diverses applications gratuites ou payantes que vous pouvez ensuite visionner sur votre téléviseur. Ces applications incluent les actualités, les prévisions météorologiques, les cours de valeurs mobilières, les cartes, les photos et les jeux. Vous pouvez également lancer cette fonction en appuyant sur le bouton SMART HUB de la télécommande.

3. L'écran Smart Hub apparaît.

 Certaines applications ne sont pas disponibles dans tous les pays.

Vous pouvez bénéficier de différents services réseau tel que Smart Hub ou BD-LIVE en connectant le produit au réseau.

4. L'écran Conditions de l'accord de service apparaît.

Pour accepter ces conditions, appuyez sur les boutons ◄►, sélectionnez J'accepte, puis appuyez sur le bouton ENTRÉE.

 L'affichage des écrans peut nécessiter plusieurs secondes.

5. L'écran Mise à jour des services apparaît et le système procède à l'installation d'un certain nombre de services et d'applications. Une fois l'opération terminée, l'écran se ferme.

Les applications et services téléchargés s'affichent dans l'écran Smart Hub. Ceci peut prendre un certain temps.

 Smart Hub peut fermer momentanément durant le processus d'installation.

 Plusieurs écrans peuvent apparaître après

Démarrage de Smart Hub pour la première fois

Suivez les étapes ci-après afin de lancer Smart Hub pour la première fois : 1. Allez sur le menu Accueil.

l'installation. Vous avez la possibilité soit d'appuyer sur le bouton ENTRÉE pour les fermer soit de les laisser se fermer d'euxmêmes.

6. Pour lancer une application, appuyez sur les boutons ▲▼◄► afin de mettre en surbrillance un widget, puis appuyez sur le bouton ENTRÉE.

2. Appuyez sur les boutons ◄► pour sélectionner Internet, puis appuyez sur le bouton ENTRÉE.

Smart Hub d'un coup d'œil 1

Mes applications : Affiche votre galerie personnelle d'applications au sein de laquelle vous pouvez ajouter, modifier ou supprimer des éléments.

Aide à la navigation : Affiche les boutons de la télécommande que vous pouvez utiliser pour naviguer dans Smart Hub.

• ROUGE (A) : Pour se connecter à Smart Hub. • VERT (B) : Pour trier les applications. • JAUNE (C) : Pour éditer les applications. • BLEU (D) : Pour changer les paramètres de Smart Hub.

a Connexion b Trier par Mode édit. d Paramètres

Informations commerciales : Affiche le Guide

Smart Hub, une présentation du lecteur et des introductions aux nouvelles applications.

Your Video : Présente à votre intention des vidéos qui vous sont recommandées en fonction de vos goûts.

• Cette option vous permet de voir les recommandations de films établies à votre intention sur la base de vos précédentes préférences. • Cette option vous permet de sélectionner une vidéo, d'afficher la liste des fournisseurs de contenus VOD (Vidéo à la demande) chez lesquels la vidéo est disponible, puis de choisir le fournisseur afin de procéder au visionnage en continu. (Le visionnage de vidéos en continu est indisponible dans certaines régions.) • Pour obtenir les instructions sur l'utilisation de l'option Votre Vidéo, consultez le site Web, à l'adresse www.samsung.com. • Cette fonctionnalité est limitée à certaines régions.

Search : Fournit une recherche intégrée de fournisseurs vidéos et d'appareils AllShare connectés.

• Cette option n'est disponible qu'en cas d'utilisation de Smart Hub (sauf lorsque vous visionnez un disque Blu-ray). • Pour une plus grande facilité d'accès, utilisez le bouton SEARCH de la télécommande. • Pour obtenir les instructions sur l'utilisation de l'option Recherche, consultez le site Web, à l'adresse www.samsung.com.

Samsung Apps : Cette option vous permet de télécharger des services d'applications payants ou gratuits.

Recommandé : Affiche les contenus recommandés gérés par Samsung.

 Samsung Electronics ne peut être tenu

responsable des interruptions du service

Smart Hub provoquées par le fournisseur de services quelle qu'en soit la raison. Le service Smart Hub télécharge et traite les données via Internet afin que vous puissiez profiter des contenus Internet directement sur votre écran de télévision. Si la connexion Internet est instable, le service pourra être retardé ou interrompu. En outre, le produit pourra être amené à s'éteindre automatiquement en réponse aux conditions liées à Internet. Dans ce cas, il vous faudra vérifier la connexion Internet et réessayer. Les services d'applications peuvent être fournis en anglais seulement et les contenus disponibles varier selon les régions. Pour obtenir de plus amples informations sur le service Smart Hub, consultez le site Web de votre fournisseur de services. Les services fournis sont soumis à modification par le fournisseur du service Smart Hub sans notification préalable. Les contenus du service Smart Hub peuvent varier selon la version du micrologiciel du produit.

 La lecture de contenus DivX payants munis d’une protection contre la copie ne peut s’effectuer que via un câble HDMI.

HT-D5200_FRA_1226.indd 56

Création d'un compte

Grâce à votre télécommande, vous pouvez utiliser le clavier numérique à l'écran pour saisir les lettres, les chiffres et les symboles.

Pour établir votre configuration Smart Hub exclusive, créez votre propre Compte Smart TV.

Appuyez sur le bouton ROUGE (A) de votre télécommande. L’écran Connexion apparaît.

Pour créer un compte, suivez les étapes suivantes :

ID Smart TV Contents 1

App. sur [Entrée] xxxxxxxx xxxxxxxx

 Retenir l’ID et le mot de passe Smart TV.

b Mode de saisie/ Langue: English

a Ouvrir une session b Trier par Mode édit. d Paramètres

Le clavier numérique actuel. Permet de saisir des lettres, des chiffres et des symboles.

Appuyez sur le bouton FULL SCREEN de la télécommande pour changer de mode de saisie.

: ab, Ab, AB, chiffres ou icônes.

Appuyez sur le s boutons ▲▼◄► pour sélectionner Créer compte, puis appuyez sur le bouton ENTRÉE.

Affiche le mode de saisie actuellement sélectionné.

Sur l'écran suivant, sélectionnez ID Smart

TV, puis appuyez sur le bouton ENTRÉE. Un écran de saisie apparaît avec un clavier numérique.

Appuyez sur le bouton VERT (B) de la télécommande pour changer de méthode de saisie. (T9 ou ABC)

Utilisez le clavier numérique pour entrer votre adresse e-mail. Celle-ci vous servira d'ID.

Appuyez sur le bouton TOOLS de la télécommande pour changer de langue.

Appuyez sur le bouton REPEAT de la télécommande pour supprimer un caractère.

 Le clavier numérique fonctionne exactement comme un clavier de téléphone portable.

Une fois l'opération terminée, appuyez sur le bouton ENTRÉE pour sélectionner OK, puis appuyez à nouveau sur le bouton ENTRÉE.

L'écran Créer compte réapparaît.

Sélectionnez Mot de passe, puis appuyez sur le bouton ENTRÉE. L'écran Mot de passe apparaît avec un clavier numérique.

Entrez un mot de passe via le clavier numérique.

Le mot de passe peut être une combinaison de lettres, de chiffres et de symboles.

Saisie de texte, de chiffres et de symboles

Pour saisir du texte, appuyez sur le bouton numérique de la télécommande qui correspond à la lettre que vous souhaitez entrer. Appuyez sur le bouton rapidement pour saisir une lettre qui n'est pas la première indiquée sur le bouton du clavier numérique à l'écran. Par exemple, pour saisir la lettre b, appuyez rapidement à deux reprises sur le bouton 2 de la télécommande. Pour saisir la première lettre apparaissant sur le bouton, appuyez, relâchez puis patientez. Pour vous déplacer dans le texte, servez-vous des boutons de direction. Pour supprimer du texte, placez le curseur à droite du caractère que vous souhaitez supprimer, puis appuyez sur le bouton REPEAT. Pour changer la casse ou saisir des chiffres ou des signes de ponctuations, appuyez sur le bouton FULL SCREEN.

 Appuyez sur le bouton ROUGE (A) sur la

télécommande pour afficher ou masquer le mot de passe que vous venez de saisir.

Utilisation du clavier numérique

Une fois l'opération terminée, appuyez sur le bouton ENTRÉE pour sélectionner OK, puis appuyez à nouveau sur le bouton ENTRÉE.

L’écran Connexion apparaît à nouveau.

Sélectionnez Confirmer le MDP., puis appuyez sur le bouton ENTRÉE.

10. Répétez les étapes 7 et 8.

11. Lorsque l’écran Connexion apparaît à nouveau, sélectionnez Créer compte, puis appuyez sur le bouton ENTRÉE. La fenêtre de confirmation s'affiche.

12. Sélectionnez OK, puis appuyez sur le bouton ENTRÉE. La fenêtre Continuer pour l'enregistrement au service apparaît.

13. Sélectionnez S’inscrire au service, puis appuyez sur le bouton ENTRÉE. 14. La fenêtre Enregistrer le compte de service apparaît. • Si vous avez un compte auprès d'un fournisseur répertorié dans la liste, vous pourrez associer le compte de ce fournisseur et le mot de passe y afférent à votre compte Smart TV. L'enregistrement facilite l'accès au site Web des fournisseurs. Pour les instructions d'enregistrement, allez à l'étape 2 de l'élément Gestion du compte du menu Paramètres. • Si vous n'avez pas de compte auprès d'un fournisseur ou ne souhaitez pas, à ce stade, enregistrer vos comptes existants, sélectionnez Enr. plus tard, puis appuyez sur le bouton ENTRÉE. Vous pouvez également laisser la fenêtre se refermer d'elle-même au bout d'une minute.

 Vous devez utiliser une adresse e-mail comme ID.

 Vous pouvez enregistrer jusqu'à 10 comptes utilisateur.

 Vous n'avez pas besoin de disposer d'un compte pour utiliser Smart Hub.

Pour vous connecter à votre compte Smart TV, suivez les étapes suivantes : 1.

Faites afficher l'écran principal de Smart Hub sur votre téléviseur puis appuyez sur le bouton

ROUGE (A) de votre télécommande. L’écran Connexion apparaît.

Sélectionnez Déplacement vers le bas à côté du champ ID Smart Hub, puis appuyez sur le bouton ENTRÉE.

Sélectionnez votre ID dans la liste qui apparaît, puis appuyez sur le bouton ENTRÉE. L’écran Connexion apparaît à nouveau. Sélectionnez Mot de passe, puis appuyez sur le bouton ENTRÉE. La fenêtre Mot de passe apparaît avec un clavier numérique. Entrez votre mot de passe à l'aide du clavier numérique et de la télécommande. Une fois l'opération terminée, appuyez sur le bouton ENTRÉE pour sélectionner OK, puis appuyez à nouveau sur le bouton ENTRÉE.

 Si vous voulez que votre mot de passe soit

automatiquement saisi par Smart Hub, sélectionnez l'option Mémoriser mon ID Smart

TV et mon mot de passe juste après avoir entré votre mot de passe, puis appuyez sur le bouton ENTRÉE. L'option est alors cochée. Smart Hub va désormais entrer votre mot de passe automatiquement lorsque vous sélectionnez ou saisissez votre ID.

Menu Paramètres - BLEU (D)

L'écran Menu Paramètres vous donne accès aux fonctions liées à la gestion du compte, à la réinitialisation du compte et aux propriétés du compte. Pour accéder à l'écran Menu Paramètres et sélectionner un élément de menu, suivez les étapes suivantes : 1.

Appuyez sur le bouton BLEU (D) de la télécommande.

2. Appuyez sur les boutons ▲▼ pour sélectionner un élément de menu, puis appuyez sur le bouton ENTRÉE. Les fonctions apparaissant sur l'écran Menu Paramètres sont décrites ci-dessous.

 L'élément Gestionnaire du service répertorié

dans Menu Paramètres est indisponible sur les lecteurs Blu-ray.

Le menu Gestion de compte contient des fonctions qui vous permettent d'enregistrer un compte de fournisseur de service, de changer votre mot de passe Smart Hub et de supprimer ou de désactiver votre compte Smart TV.

HT-D5200_FRA_1226.indd 58

Dans le menu Paramètres, sélectionnez

Enregistrer des comptes de service, puis appuyez sur le bouton ENTRÉE. La fenêtre Inscr. compte de service apparaît.

Appuyez sur les boutons ▲▼ pour sélectionner le fournisseur d'accès que vous souhaitez associer à votre compte Smart TV, puis appuyez sur le bouton ENTRÉE.

 Si vous avez un compte Samsung et souhaitez utiliser la fonction Applications Samsung dans

Smart Hub, vous devrez enregistrer ici le compte Applications Samsung. Reportez-vous à la page 62 pour en savoir plus.

Servez-vous de la télécommande et du clavier numérique à l'écran pour entrer vos

ID et mot de passe d'accès au site. Une fois l'opération terminée, appuyez sur le bouton ENTRÉE.

 Il s'agit de l'ID et du mot de passe que vous

saisissez normalement pour accéder à votre compte sur ce site.

Si vous avez correctement entré l'ID et le mot de passe, le message Enregistrement réussi s'affichera.

Si vous avez appuyé sur ENTRÉE , répétez les étapes 2 à 4 pour associer un autre fournisseur d'accès. Une fois l'opération terminée, appuyez sur le bouton RETURN.

Modif. MDP La fonction Modif. mot de p. vous permet de modifier le mot de passe de Smart Hub. Pour changer le mot de passe, suivez les étapes suivantes :

Sélectionnez Modif. MDP, puis appuyez sur le bouton ENTRÉE.

Entrez votre mot de passe actuel. L’écran suivant apparaît.

Sur l'écran suivant, entrez un nouveau mot de passe à la première ligne. Réentrez le nouveau mot de passe à la deuxième ligne pour le confirmer.

L'écran du message Changement de mot de passe terminé apparaît. Appuyez sur le bouton ENTRÉE ou attendez 5 secondes que l'écran se ferme.

Suppr. de la liste comptes TV La fonction Retirer de la liste de comptes TV permet d’annuler tous vos comptes de service enregistrés sur l’écran Enregistrer des comptes de service.

Désactiver le compte La fonction Désactiver le compte désactive votre compte Smart TV et le supprime de Smart Hub avec tous ses paramètres.

Gestionnaire de services

Ce menu permet de configurer le service d’une application spéciale. (Services associés à des applications telles qu’AP New, Ticker, etc.)

 Cette fonction est active uniquement lorsqu’une application spéciale est installée.

La fonction Réinitialisation permet d’initialiser toutes les applications téléchargées, d’effacer tous les comptes utilisateur et paramètres du produit et de restaurer l’ensemble des paramètres Smart Hub par défaut. Elle entraîne le redémarrage de Smart Hub comme s'il s'agissait d'une première mise en service. Cependant, votre compte reste conservé sur le serveur Smart Hub. Pour accéder à votre compte, entrez vos ID et mot de passe dans l'écran Créer un compte.

Enreg. compte de service

Si vous tenez un compte auprès d'un fournisseur répertorié dans la liste fournie par la fonction Inscr. compte de service, vous pourrez associer le compte de ce fournisseur et le mot de passe y afférent à votre compte Smart TV. En associant le compte, vous vous connectez aisément au compte via Smart Hub, sans devoir entrer ni le nom de compte ni le mot de passe. Pour utiliser la fonction Enregistrer des comptes de service, procédez comme suit :

Pour utiliser la fonction Régler, suivez les étapes suivantes : 1.

Dans le menu Gestion de compte, sélectionnez Régler, puis appuyez sur le bouton ENTRÉE.

L'écran Régler apparaît.

Entrez votre mot de passe de sécurité. Il s'agit du mot de passe que vous avez entré lors de la mise en place d'un contrôle parental sur les disques Blu-ray ou les DVD

(Voir page 38). Si vous ne l'avez pas fait, entrez 0000.

Au bout d'un moment, Smart Hub est automatiquement réinitialisé. L'écran peut devenir noir, puis Smart Hub réapparaît. La procédure de réinitialisation débutera dans un moment.

Pour terminer la réinitialisation, allez à l'étape

4 de la section Démarrage de Smart Hub pour la première fois. (Voir page 55)

 Si vous avez oublié votre mot de passe,

appuyez sur le bouton ARRÊT ( ) situé sur le panneau avant du produit et maintenez-le enfoncé pendant plus de 5 secondes, en ayant préalablement vérifié qu'aucun disque n'était inséré dans le logement.

Le menu Mode édit. - JAUNE (C)

Les fonctions du menu Mode Edition vous permettent de manipuler l’application dans la section Mes applications de l’écran Smart Hub. Avec ces fonctions, vous pouvez verrouiller et déverrouiller l’accès à certaines applications, la création de nouveaux dossiers pour y déplacer des applications, la modification des noms de dossiers, la suppression d’applications et le changement de la position de l’application sur l’écran. Pour accéder au Menu Mode édit. et sélectionner un élément de menu, suivez les étapes suivantes : 1.

Appuyez sur le bouton JAUNE (C) de la télécommande. La barre de menus Mode

édit. apparaît dans le bas de l'écran.

Appuyez sur les boutons ▲▼◄► pour sélectionner un élément de menu, puis appuyez sur le bouton ENTRÉE.

Les fonctions de la barre de menus du Mode édit. sont décrits ci-après.

 Certains éléments de menu n'apparaissent

pas à l'écran. Pour afficher ces éléments, appuyez sur ◄► et accédez au bord de l'écran, puis appuyez une nouvelle fois sur ces boutons afin de faire apparaître les éléments.

 Vous pouvez fermer la barre en mettant en surbrillance l'élément X situé en bas à droite avant d'appuyer sur le bouton ENTRÉE.

L'élément de menu Propriétés répertorie trois fonctions affichant des informations sur Smart

Répertorie les informations relatives à Smart Hub, notamment le numéro de version, le nombre de services installés, l'usage de la mémoire et l'ID de produit unique.

Appuyez sur le bouton JAUNE (C) de la télécommande.

Sélectionnez une application, puis appuyez sur le bouton ENTRÉE. Une coche apparaît au-dessus de l’application.

Appuyez sur ▲▼◄► pour sélectionner

Dépl., puis appuyez sur le bouton ENTRÉE. Une icône indiquant le changement de position apparaît au-dessus de l’application.

Appuyez sur ▲▼◄► pour déplacer l'icône.

Appuyez sur le bouton ENTRÉE lorsque l'icône a atteint la position souhaitée. L’application se déplace vers son nouvel emplacement.

Conditions contrat de service

Affiche les Conditions de l'accord de service.

La fonction Déplacer permet de modifier la position d’une application à l’écran. Pour utiliser la fonction Déplacer, suivez les étapes suivantes :

HT-D5200_FRA_1226.indd 60

La fonction Nouv. dossier vos permet de créer et de nommer des dossiers. Une fois que vous avez créé un dossier, vous pouvez déplacer l’application dans celui-ci. Pour utiliser la fonction

Nouv. dossier, suivez les étapes suivantes : 1. 2.

Appuyez sur le bouton JAUNE (C) de la télécommande.

Appuyez sur les boutons ▲▼◄► pour placer le curseur sur un Nouveau dossier, puis appuyez sur le bouton ENTRÉE. La fenêtre Nouv. dossier apparaît avec un clavier numérique. Servez-vous du clavier numérique pour entrer le nom du dossier, puis appuyez sur le bouton ENTRÉE. L'écran Nouv. dossier se ferme et le Nouveau dossier apparaît sur l'écran Smart Hub.

Pour éditer des éléments dans un dossier

Sélectionnez un dossier, puis appuyez sur le bouton ENTRÉE. Le dossier s'ouvre. Appuyez sur le bouton JAUNE (C) de la télécommande. Les boutons d'édition apparaissent en bas de l'écran. Ces boutons opèrent de la même manière que les boutons du menu Mode édit. sur l'écran principal. Par exemple, pour déplacer une application à l’écran principal de Mes applications : 1.

Sélectionnez l’application.

Sélectionnez la fonction Dép.versdoss., puis appuyez sur le bouton ENTRÉE. La fenêtre

Dép.versdoss. s'ouvre.

Sélectionnez Mes applications, puis appuyez sur le bouton ENTRÉE. La fenêtre Déplacer vers un dossier se ferme et l’application retourne à l’écran principal de Mes applications.

La fonction Déplacer vers un dossier vous permet de déplacer une application vers un dossier. Pour utiliser la fonction Dép.versdoss., suivez les étapes suivantes : 1.

Appuyez sur le bouton JAUNE (C) de la télécommande.

Sélectionnez une application, puis appuyez sur le bouton ENTRÉE.

Appuyez sur les boutons ▲▼◄► pour sélectionner la fonction Dép.versdoss., puis appuyez sur le bouton ENTRÉE. La fenêtre

Dép.versdoss. s'ouvre. Appuyez sur ▲▼◄► pour sélectionner un dossier, puis appuyez sur le bouton ENTRÉE. Le message Dép.versdoss. s'affiche, puis se ferme. L’application a été déplacée dans le dossier.

Pour accéder aux applications situées dans un dossier

Fermez le menu Mode édit.

Dans Mes applications appuyez sur les boutons ▲▼◄► pour sélectionner un dossier, puis appuyez sur le bouton ENTRÉE. Le dossier s'ouvre.

Sélectionnez une application, puis appuyez sur le bouton ENTRÉE. L’application ou le service de l’application commence.

La fonction Renomm. dossier vous permet de renommer des dossiers. Pour utiliser la fonction Renomm. dossier, suivez les étapes suivantes : 1.

Appuyez sur le bouton JAUNE (C) de la télécommande.

Appuyez sur ▲▼◄► pour sélectionner un dossier, puis appuyez sur le bouton

Appuyez sur les boutons ▲▼◄► pour sélectionner la fonction Renomm. dossier, puis appuyez sur le bouton ENTRÉE. La fenêtre Renomm. dossier apparaît avec un clavier numérique.

Servez-vous du clavier numérique pour entrer le nouveau nom de dossier, puis appuyez sur le bouton ENTRÉE. La fenêtre se ferme et le nouveau nom apparaît sous le dossier.

La fonction Verrouillage permet de verrouiller certaines applications situées dans Mes applications, qui ne peuvent donc pas être ouvertes sans saisir le code de sécurité parentale.

Pour utiliser la fonction Blocage, suivez les étapes suivantes :

La fonction Supprimer permet de supprimer des applications situées dans Mes applications. Pour utiliser la fonction Supprimer, suivez les étapes suivantes :

Appuyez sur le bouton JAUNE (C) de la télécommande.

Appuyez sur ▲▼◄► pour sélectionner une application, puis appuyez sur le bouton

ENTRÉE. Si l’application peut être verrouillée, l’élément de menu Verrouillage est activé.

Appuyez sur ▲▼◄► pour sélectionner

Verrouiller, puis appuyez sur le bouton ENTRÉE. La fenêtre Sécurité apparaît.

Entrez votre code de sécurité parental

(voir page 38). Si vous n'avez pas créé de code de sécurité parental, entrez 0000.

Appuyez sur le bouton ENTRÉE. La fenêtre

Verrouiller le service apparaît pour confirmer le verrouillage puis se ferme. Un verrou apparaît à côté de l’application.

Appuyez sur le bouton JAUNE (C) de la télécommande.

Appuyez sur ▲▼◄► pour sélectionner une application verrouillée, puis appuyez sur le bouton ENTRÉE. Appuyez sur ▲▼◄► pour sélectionner Déverrouiller, puis appuyez sur le bouton ENTRÉE. La fenêtre Sécurité apparaît. Entrez le code de sécurité parental (voir page 38). Si vous n'avez pas créé de code de sécurité parental, entrez 0000. Appuyez sur le bouton ENTRÉE. La fenêtre Verrouillage service désactivé apparaît pour confirmer la désactivation du verrouillage, puis se ferme.

Appuyez sur le bouton JAUNE (C) de la télécommande.

Appuyez sur ▲▼◄► pour sélectionner une application, puis appuyez sur le bouton ENTRÉE. Appuyez sur ▲▼◄► pour sélectionner Supprimer, puis appuyez sur le bouton ENTRÉE. Le message, « Supprimer les éléments sélectionnés ? » apparaît. Sélectionnez Oui, puis appuyez sur le bouton ENTRÉE. L’application est supprimée.

Tri par menu - VERT (B)

Les fonctions du menu de tri permettent de trier les applications situées dans Mes applications en fonction des options par défaut, nom, date, fréquence, catégorie et définie par l’utilisateur. Si vous modifiez manuellement la position d’une application, le menu de tri met automatiquement en surbrillance définie par l’utilisateur lorsque vous la lancez. Pour trier les applications situées dans Mes applications, procédez comme suit : 1. Appuyez sur le bouton VERT (B) de la télécommande. 2. Appuyez sur les boutons ◄► pour sélectionner une méthode de tri, puis appuyez sur le bouton ENTRÉE. Smart Hub trie les applications selon la méthode que vous avez choisie.

Applications Samsung

La fonction Applications Samsung vous permet de télécharger des applications et des services payants ou gratuits sur votre lecteur Blu-ray et de les visionner sur votre téléviseur. Ces applications et services incluent des vidéos, de la musique, des photos, des jeux, des actualités, du sport, etc. Les nouvelles applications téléchargées apparaissent dans Mes applications. Des applications et des services supplémentaires sont ajoutés régulièrement.

HT-D5200_FRA_1226.indd 62

Pour télécharger des applications payantes, vous devez créer un compte Samsung et lui adjoindre une carte de crédit.

Pour créer un compte Samsung, consultez le site Web www.samsung.com :

 Ce service n'est pas disponible dans tous les pays.

Accès à l'écran Apps Samsung

Pour accéder à l'écran Accès à l'écran Apps Samsung, appuyez sur ▲▼◄► afin de naviguer vers la section Accès à l'écran Apps Samsung de l'écran principal de Smart Hub, puis appuyez sur le bouton ENTRÉE. L'écran Accès à l'écran Apps Samsung apparaît.

 Si c'est la première fois que vous accédez à cet écran, la fenêtre des conditions du service s'affichera. Sélectionnez J'accepte, puis appuyez sur le bouton ENTRÉE.

Utilisation de l'écran Apps Samsung

Pour utiliser l'écran Accès à l'écran Apps Samsung, suivez les étapes suivantes : 1. Appuyez sur boutons ◄► pour passer à la liste des catégories à gauche. 2. Appuyez sur ▲▼ pour mettre en surbrillance une catégorie. Au bout de quelques secondes, l'écran Accès à l'écran Apps Samsung affiche les applications appartenant à cette catégorie. Les onglets Trier apparaissent en haut. 3. Appuyez sur le bouton ► pour passer aux applications ou aux services affichés. 4. Appuyez sur les boutons ▲▼◄► pour sélectionner une application ou un service, puis appuyez sur le bouton ENTRÉE. L'écran Détails de l'application apparaît décrivant le service ou l'application. 5. Sélectionnez Télécharger maintenant, puis appuyez sur le bouton ENTRÉE. Si l'application ou le service est gratuit, il/elle sera téléchargé(e) et exécuté(e). Sinon, lorsque l'application ou le service sont payants, suivez les directions à l'écran pour compléter le téléchargement.

 Certaines applications sont gratuites au

téléchargement mais leur exploitation exige un enregistrement auprès du fournisseur ou un acompte à payer à ce dernier.

 Les applications relatives aux applications et services que vous avez téléchargés à partir de Samsung Apps apparaissent dans Mes applications. Onglets Trier par Vous pouvez accéder aux onglets Trier par en haut de l'écran, à l'aide des boutons ▲▼◄►. Chaque onglet affiche les services ou les applications dans la catégorie que vous avez choisie, triés selon les critères de l'onglet (Recommandé, Le plus téléchargé, Le plus récent, Nom). Vous pouvez également utiliser le bouton BLEU (D) de la télécommande pour accéder aux onglets Trier par. À chaque fois que vous appuyez sur le bouton BLEU (D), l'écran affiché passe d'un onglet de tri au suivant.

Les applications Samsung par catégorie

Les catégories suivantes sont disponibles : • Nouveautés : Affiche les applications nouvellement enregistrées. • Video : Affiche différents supports vidéo, tels que les films, les programmes télévisés et les vidéos courtes. • Jeux : Affiche différents jeux tels que le sudoku ou les échecs. • Sports : Affiche différents services multimédia de sports tels que des informations sur les matchs, des images ou des vidéos courtes. • Mode de vie : Inclut différents services multimédia relatifs au mode de vie, tels que la musique, les outils de gestion de photos personnelles ou les réseaux sociaux comme Facebook et Twitter. • Information : Inclut différents services d'information tels que les actualités, les cours des valeurs mobilières ou la météo. • Autre : Inclut d'autres services divers.

Mon compte vous permet d'accéder à vos commandes d'Applications Samsung afin d'en télécharger l'historique ainsi qu'à l'écran Mes applications Cash. Vous devez disposer d'un compte Applications Samsung pour accéder à ces informations.

Si vous avez des questions sur les Applications

Samsung, reportez-vous d'abord à la rubrique Aide. Si aucune des astuces proposées ne s'applique à votre situation, veuillez consulter le site Web www.samsung.com. Pour utiliser la fonction Aide, suivez les étapes suivantes : 1. Appuyez sur les boutons ▲▼◄► pour sélectionner Aide, puis appuyez sur le bouton ENTRÉE. 2. Appuyez sur ◄► pour accéder à la fonction Aide à son apparition à l'écran. 3. Appuyez sur ▲▼ pour faire défiler le texte de la rubrique Aide. 4. Appuyez sur ◄ pour quitter l'option Aide.

Utilisation des touches de couleur de votre télécommande avec Apps Samsung

• ROUGE (A) (Connexion) : Pour vous connecter à votre compte Smart TV. • VERT (B) (Affichage Vignettes/Affichage Liste) : Pour faire basculer l'affichage des applications entre l'Affichage de l'index des vignettes et l'Affichage de listes. • BLEU (D) (Trier par) : Pour trier les applications au sein de la catégorie selon les options suivantes : (Recommandé, Le plus téléchargé, Le plus récent, Nom). • Retour : Pour revenir au menu précédent.

 Les services de contenus sur Internet peuvent

être ajoutés ou supprimés par les fournisseurs sans notification préalable.

Pour obtenir les instructions sur l'utilisation de l'option Votre Vidéo ou la fonction

Recherche, consultez le site Web, à l'adresse www.samsung.com.

Utilisation de la fonction vTuner vTuner est une fonction qui permet d’écouter la radio. Si vous appuyez sur le bouton vTuner, vous accéderez au widget de vTuner.

Une fois que le produit est connecté au réseau, vous pouvez profiter de différents contenus de services liés aux films en utilisant un disque compatible BD-LIVE.

1. Connectez une clé USB à mémoire flash à la prise USB située à l’avant du produit, puis vérifiez sa capacité de mémoire disponible. Le périphérique de mémoire doit avoir au moins 1 Go d'espace libre pour satisfaire aux exigences des services BD-LIVE. 2. Insérez un disque Blu-ray prenant en charge la technologie BD-LIVE. 3. Sélectionnez un élément dans les contenus de service BD-LIVE fournis par le fabricant de disque.

 L’utilisation du service BD-LIVE ainsi que des contenus fournis peuvent varier selon le fabricant du disque.

Utilisation de la fonction AllShare

AllShare vous permet de lire sur le produit des fichiers de musique, de vidéo et de photo stockés sur votre ordinateur, votre téléphone portable compatible DLNA ou votre périphérique NAS. Pour utiliser AllShare sur votre produit, vous devez d’abord connecter celui-ci au réseau (voir pages 22~23). Pour exécuter Allshare sur l'ordinateur, vous devez d'abord installer le logiciel AllShare sur l'ordinateur. Si vous disposez d'un téléphone portable compatible DLNA ou d'un périphérique de stockage NAS, vous pourrez utiliser AllShare sans recourir à un logiciel supplémentaire. Vous pouvez télécharger le logiciel de l'ordinateur et obtenir des instructions sur l'utilisation de la fonction AllShare depuis le site Web Samsung.com.

Appuyez sur le bouton vTuner

 Vous pouvez utiliser la fonction vTuner après le téléchargement de l’application vTuner depuis Samsung Apps.

HT-D5200_FRA_1226.indd 64

Reportez-vous au tableau ci-dessous lorsque le produit ne fonctionne pas correctement. Si le problème auquel vous êtes confronté n’est pas répertorié dans la liste ou si les instructions fournies ne permettent pas de le résoudre, éteignez le produit, débranchez le cordon d’alimentation et contactez le revendeur agréé le plus proche ou le centre de services Samsung Electronics.

Vérification/Solution

Il est impossible d’éjecter le disque.

• Le cordon d'alimentation est-il correctement branché dans la prise ?

• Coupez l’alimentation électrique, puis rétablissez-la.

L’iPod ne parvient pas à se connecter.

• Vérifiez l’état du connecteur et du socle de l’iPod.

• Veillez à procéder régulièrement à la mise à jour de la version logicielle de l’iPod.

La lecture ne démarre pas.

• Vérifiez le code régional du disque Blu-ray/DVD.

Les disques Blu-ray/DVD achetés à l’étranger sont parfois incompatibles. • Les CD-ROM et les DVD-ROM ne peuvent pas être lus sur ce produit. • Assurez-vous que le niveau d'évaluation est correct.

La lecture ne commence pas dès que j’appuie sur la touche de lecture/pause.

• Utilisez-vous un disque déformé ou éraflé en surface ?

• Nettoyez le disque en l’essuyant.

Aucun son n’est émis.

• Aucun son n’est émis pendant la lecture rapide, la lecture au ralenti ou la lecture image par image.

• Les enceintes sont-elles raccordées correctement ? La configuration des enceintes a-t-elle été correctement personnalisée ? • Le disque a-t-il été sérieusement endommagé?

Le son n'est généré que par certaines enceintes, pas par les trois.

• Sur certains disques Blu-ray/DVD, le son est uniquement généré via les enceintes avant.

• Vérifiez si les enceintes sont correctement raccordées. • Réglez le volume.

La télécommande ne fonctionne pas.

• La télécommande est-elle utilisée dans les limites de sa portée en matière d’angle et de distance ?

• Les piles sont-elles épuisées? • Avez-vous correctement sélectionné les fonctions du mode TV/BD (Téléviseur/Blu-ray) ?

• Le disque tourne mais l’image n’est pas générée.

• La qualité de l’image est médiocre et l’image tremble.

• Le téléviseur est-il sous tension ?

• Les câbles de la vidéo sont-ils correctement branchés ? • Le disque est-il sale ou endommagé ? • Si le disque est d’une fabrication médiocre, il pourra être illisible.

La langue audio et les sous-titres ne fonctionnent pas.

• La langue audio et les sous-titres seront inopérants s’ils ne sont pas contenus sur le disque.

L’écran de menu n’apparaît pas, même lorsque la fonction de menu est sélectionnée.

• Utilisez-vous un disque qui ne comporte pas de menu ?

Vérification/Solution

Il est impossible de changer le format d’écran.

• Vous pouvez lire les disques Blu-ray/DVD au format 16:9 respectivement en mode 16:9 large, 4:3 panoramique, ou 4:3 plein écran, toutefois les disques

Blu-ray/DVD au format 4:3 ne sont visionnés que selon leur format d’origine. Reportez-vous à la pochette du disque Blu-ray avant de sélectionner la fonction appropriée.

• Le produit ne fonctionne pas.

(Exemple : le courant se coupe ou l’appareil produit un bruit étrange.) • Le produit ne fonctionne pas normalement.

• Appuyez sur le bouton ARRÊT ( ) pendant 5 secondes en mode VEILLE.

- L'utilisation de la fonction RÉINIT. efface tous les réglages enregistrés. N'utilisez cette fonction qu’en cas d’extrême nécessité.

Le mot de passe du niveau d’évaluation a été oublié.

• Vérifiez qu’aucun disque n’est inséré dans le produit, puis appuyez sur le bouton ARRÊT ( ) et maintenez-la enfoncé pendant plus de 5 secondes. La mention « INIT » s’affiche et tous les paramètres sont rétablis sur leur valeur par défaut.

Appuyez alors sur le bouton POWER. - L'utilisation de la fonction RÉINIT. efface tous les réglages enregistrés. N'utilisez cette fonction qu’en cas d’extrême nécessité.

La réception des émissions de radio est impossible.

• L’antenne est-elle correctement raccordée ?

• Si la puissance d'entrée du signal d’antenne est faible, installez l'antenne FM dans un emplacement où la réception sera de meilleure qualité.

Le son du téléviseur émis via le produit est inaudible.

• Si vous appuyez sur le bouton ÉJECTER ( ) en écoutant le signal audio du téléviseur, les fonctions des disques Blu-ray/DVD seront activées et le son du téléviseur sera mis en sourdine.

La mention « Non disponible » s’affiche à l’écran.

• La fonction ou l’action envisagée ne peut être exécutée à ce stade car :

1. Le logiciel du disque Blu-ray/DVD ne l’autorise pas. 2. Le logiciel du disque Blu-ray/DVD ne prend pas en charge cette fonctionnalité (par ex., les angles de vue) 3. La fonction n’est pas disponible pour le moment. 4. Vous avez demandé un titre ou un numéro de chapitre ou une durée de recherche qui n’existe pas.

Si la sortie HDMI est réglée sur une résolution que votre téléviseur ne prend pas en charge (1080p par ex.), le téléviseur pourra ne pas afficher d’image à l’écran.

• Appuyez sur le bouton ARRÊT ( ) sur le panneau avant et maintenez-le enfoncé pendant 5 secondes en ayant préalablement retiré tout disque inséré dans l’appareil. Tous les paramètres sont alors réinitialisés sur leur valeur par défaut.

• Vérifiez la connexion entre le téléviseur et la prise HDMI du produit.

• Vérifiez que votre téléviseur prend en charge les résolutions 576p/480p/720p/ 1080i/1080p en sortie HDMI.

Écran de sortie HDMI anormal.

• Si du bruit apparaît de manière aléatoire à l’écran, cela signifie que le téléviseur ne prend pas en charge la norme HDCP (Système de protection des contenus numériques en haute définition).

HT-D5200_FRA_1226.indd 66

Vérification/Solution

Fonction PC Share Manager

Je peux afficher les dossiers partagés grâce à PC Share Manager mais pas les fichiers.

• Normalement, seuls les fichiers correspondant aux catégories Image, Musique et Cinéma s’affichent, les fichiers n’appartenant pas à ces catégories peuvent donc ne pas s’afficher.

La lecture vidéo est discontinue.

• Vérifiez si le réseau est stable.

• Vérifiez que le câble réseau est correctement connecté et le réseau non surchargé. • La connexion sans fil entre le serveur et le produit est instable. Vérifiez la connexion.

La connexion AllShare entre le téléviseur et l’ordinateur n’est pas stable.

• Les adresses IP appartenant au même sous-réseau doivent être uniques, afin d’éviter la création de tout conflit d’adresses.

• Vérifiez que le pare-feu de votre ordinateur est activé. Si tel est le cas, désactivez-le.

BD-LIVE Je n’arrive pas à me connecter au serveur BD-LIVE.

• Vérifiez si la connexion réseau a été correctement établie ou non en utilisant le menu Test réseau.

• Vérifiez si le périphérique de mémoire USB est connecté au produit ou non. • Le périphérique de mémoire doit avoir au moins 1 Go d’espace disponible pour satisfaire aux exigences du service BD-LIVE. Vous pouvez vérifier la capacité d’espace disponible dans Gestion données Blu-ray. (Voir page 37) • Vérifiez si le menu Connexion Internet BD-LIVE est défini sur Permettre (tout). • Si toutes les opérations précédentes échouent, contactez le fournisseur de contenus ou faites une mise à jour à l’aide de la version du micrologiciel la plus récente.

Lorsque j’utilise le service BDLIVE, une erreur se produit.

• Le périphérique de mémoire doit avoir au mois 1 Go d’espace disponible pour satisfaire aux exigences du service BD-LIVE.

Vous pouvez vérifier la capacité d’espace disponible dans Gestion données Blu-ray. (Voir page 37)

 Lorsque les paramètres sont restaurés à leur valeur par défaut, toutes les données Blu-ray utilisateur enregistrées sur le produit seront effacées.

Informations générales

Dimensions Plage de températures de fonctionnement Plage de taux d’humidité de fonctionnement Signal/noise ratio Usable sensitivity Total harmonic distortion BD (Disque Blu-ray)

429.3 (L) x 58.4 (H) x 325.1 (P) mm +5°C à +35°C 10 % à 75 %

12 dB 0.5 % Vitesse de lecture : 9,834 m/s Vitesse de lecture : 6,98 à 7,68 m/s DVD (Digital Versatile Disc) Durée approximative de la lecture (disque monoface, à couche unique) : 135 min Vitesse de lecture : 4,8 à 5,6 m/s Disque CD : 12 cm (DISQUE COMPACT) Durée maximum de lecture : 74 min Vitesse de lecture : 4,8 à 5,6 m/s CD : 8 cm (DISQUE COMPACT) Durée maximum de lecture : 20 min 1 canal : 1,0 Vp-p (charge de 75 Ω) Vidéo Composite Disque Blu-ray : 576i/480i DVD : 576i/480i Y : 1,0 Vpp (charge de 75 Ω) Sortie vidéo Pr : 0,70 Vpp (charge de 75 Ω) Vidéo Composant Pb : 0,70 Vpp (charge de 75 Ω) BD : 576i/480i DVD : 576p/480p, 576i/480i 1080p, 1080i, 720p, 576p/480p HDMI Vidéo/Audio PCM multicanal audio, Bitstream audio, PCM audio Sortie enceinte avant 165 W x 2(3 Ω) Sortie caisson de graves 170W(3Ω) Entrée analogique 20Hz~20kHz (±3dB) Réponse en fréquence Entrée numérique 20Hz~40kHz (±-4dB) Amplificateur Rapport signal/bruit 70dB Séparation des canaux 60dB (AUX)500mV Sensibilité d'entrée Système d'enceintes Système d'enceintes Avant Caisson de graves Impédance 3Ω 3Ω Gamme de fréquences 140Hz~20kHz 40Hz ~ 160Hz Niveau de pression acoustique en sortie 86 dB/W/M 88 dB/W/M Enceinte Entrée nominale 165 W 170 W Entrée maximum 330 W 340 W Avant : 90 x 207,5 x 68,5 mm Dimensions (L x H x P) Caisson de graves : 168 x 350 x 285 mm Poids Avant : 0,67 kg, Caisson de graves : 3,80 kg *: Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de changer les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs. - La conception et les caractéristiques du produit sont soumises à changement sans préavis. - Pour les questions liées à l’alimentation et la consommation d’énergie, reportez-vous à l’étiquette apposée sur le produit. FM Tuner

HT-D5200_FRA_1226.indd 68

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Contact Centre 

Elimination des batteries de ce produit

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

HT-D5200_FRA_1226.indd 70

HE-AAC Telecomando/ batterie (formato AAA)

: 1/20 : 00:00:13/01:34:37 : Normale : 1/4 ENG Multi CH : :

Londres, Lisboa, Casablanca

Ajuste de BONUSVIEW Audio [BONUSVIEW] :

HE-AAC Ligue a antena FM.

Londres, Lisboa, Casablanca

: 1/20 : 00:00:13/01:34:37 : Normal : 1/4 ENG Multi CH : 0/7 Desligado : 1/1
