Tipo de produto	Sistema home cinema
Marca	SAMSUNG
Modelo	HT-D330
Dimensões (unidade principal)	430 x 59 x 249 mm (L x A x P)
Peso (unidade principal)	2,2 kg
Potência de saída (frontal)	51 W x 2 (3 Ω)
Potência de saída (central)	51 W (3 Ω)
Potência de saída (surround)	51 W x 2 (3 Ω)
Potência de saída (subwoofer)	75 W (3 Ω)
Resposta de frequência	20 Hz – 20 kHz
Relação sinal/ruído	65 dB
Formatos de áudio suportados	MP3, WMA, AC3, Dolby Digital, Dolby Pro Logic II
Formatos de vídeo suportados	DivX, WMV, AVI
Funções principais	Reprodução de DVD/CD, USB, Rádio FM, Gravação USB, Varredura progressiva
Dimensões das colunas (frontal/surround/central)	77 x 107 x 70 mm
Dimensões do subwoofer	155 x 350 x 285 mm
Peso das colunas (frontal)	0,29 kg
Peso das colunas (surround)	0,31 kg
Peso da coluna central	0,31 kg
Peso do subwoofer	3,2 kg
Manutenção e limpeza	Limpar com um pano macio; evitar umidade e respingos de água
Segurança	Não abrir a tampa; risco de choque elétrico; desconectar antes de qualquer manutenção
Peças de reposição e reparabilidade	Contacte um técnico qualificado para qualquer reparo; peças não reparáveis pelo usuário

Perguntas frequentes - HT-D330 SAMSUNG

Como conectar as colunas ao sistema HT-D330 ?

Conecte cada coluna aos terminais correspondentes na parte traseira do aparelho respeitando as polaridades (+/-). Posicione as colunas frontais a cerca de 45° em relação à posição de audição, a coluna central acima ou abaixo da televisão, as colunas surround nas laterais a 60-90 cm acima das orelhas, e o subwoofer livremente. Utilize os cabos de coluna fornecidos.

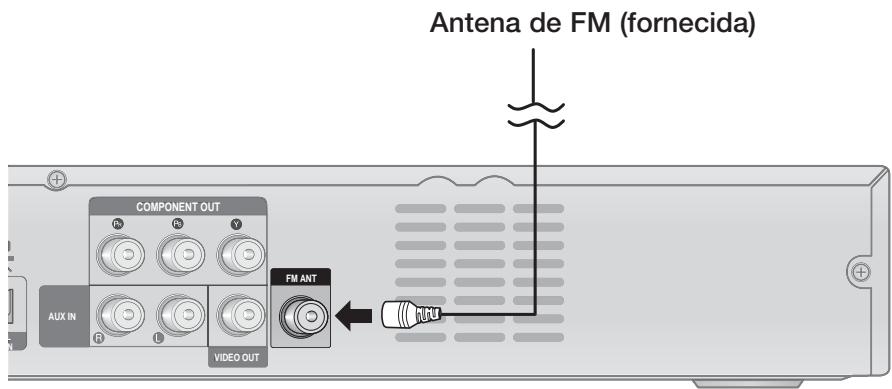

Como ouvir rádio FM com este sistema ?

Conecte a antena FM fornecida à tomada ANTENNA FM na parte traseira. Pressione FUNCTION para selecionar FM. Utilize as teclas TUNING para a sintonia manual ou automática. Para memorizar uma estação, pressione TUNER MEMORY e escolha um número de pré-definição (1-15).

Posso reproduzir arquivos de áudio/vídeo de uma pen USB ?

Sim. Conecte o dispositivo USB na porta USB frontal do aparelho. Pressione FUNCTION para selecionar USB. Utilize as teclas direcionais para escolher o arquivo: música (MP3/WMA), fotos (JPEG) ou vídeos (DivX/WMV/AVI). Pressione ENTRADA para iniciar a reprodução.

Como ajustar o som surround (Dolby Pro Logic II) ?

Pressione a tecla PL II do controle remoto para percorrer os modos: MUSIC, MOVIE, PROLOG, MATRIX, STEREO. Selecione o modo adequado à sua fonte (ex. MATRIX para som 5.1 a partir de uma fonte estéreo). Os modos estão disponíveis apenas em estéreo e com uma conexão de áudio analógica.

O que fazer se o aparelho não reproduzir um disco ?

Verifique se o disco é compatível (DVD, CD, MP3, JPEG, DivX) e se não está riscado ou sujo. Limpe-o com um pano macio do centro para a borda. Certifique-se de que o código regional do DVD corresponde (região compatível). Se o problema persistir, experimente outro disco.

Como gravar um CD de áudio em uma pen USB ?

Conecte a pen USB na porta frontal. Insira um CD de áudio. Pressione USB REC no controle remoto: uma pressão para gravar a faixa atual, uma pressão longa para gravar todo o CD (a opção FULL CD RIPPING aparece). A gravação é feita em MP3. Não desconecte o USB durante a operação.

O controle remoto não funciona, o que fazer ?

Verifique as pilhas (tipo AAA) e sua orientação. Substitua as duas pilhas se necessário. Utilize o controle remoto a menos de 7 m do aparelho e em um ângulo de cerca de 30°. Certifique-se de que o seletor de modo (DVD RECEIVER/TV) está na posição correta. Limpe o sensor IR se estiver obstruído.

Como reiniciar o sistema HT-D330 ?

Na ausência de disco, mantenha pressionada a tecla PARAR (■) do controle remoto por mais de 5 segundos. O visor indica « INIT » e todas as configurações retornam aos valores de fábrica. Esta operação também apaga a senha parental (padrão 0000).

Que tipos de discos posso reproduzir ?

O aparelho reproduz DVD-Vídeo, DVD±R/±RW (formato de vídeo), CD de áudio (CD-DA), CD-R/RW (MP3, WMA, JPEG) e discos de dados (DivX, MP3, JPEG). CD-ROM, DVD-ROM, DVD-RAM, LD, CD-G não são compatíveis. Arquivos protegidos por DRM não são reproduzidos.

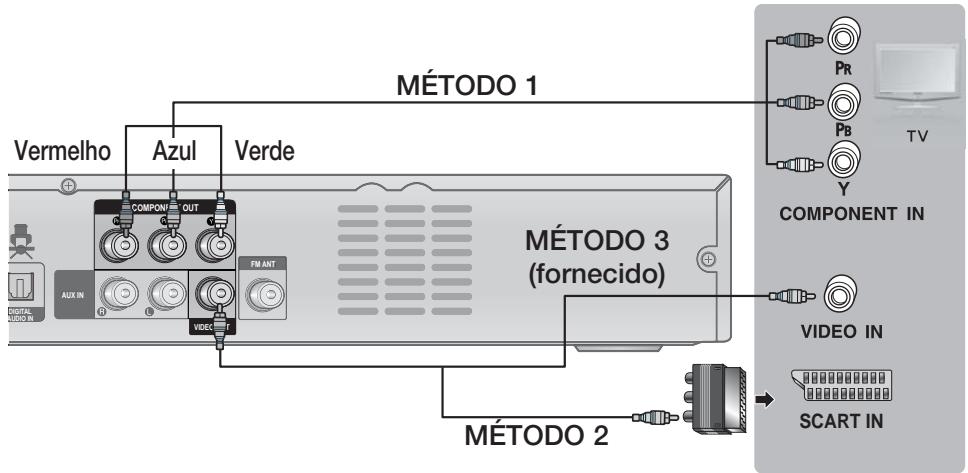

Como conectar o sistema a uma televisão ?

Utilize um dos três métodos: vídeo composto (tomada VIDEO OUT amarela) através do cabo fornecido, ou vídeo componente (tomadas COMPONENT OUT: Y, Pb, Pr) com um cabo componente (não fornecido). Selecione a fonte de entrada de vídeo apropriada na sua televisão. A varredura progressiva (P.SCAN) é ajustável através do controle remoto.

MANUAL DE UTILIZADOR HT-D330 SAMSUNG

É possível selecionar os formatos NTSC ou PAL.

INFORMAÇÃO ADICIONAL

Título → Pasta → Todos → Não

Espanhol

Repetição de CD/MP3

Imagine as possibilidades

Para receber assistência completa,

registe o produto em

www.samsung.com/register

SAMSUNG

Informações de segurança

Avisos de segurança

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO RETIRE A TAMPA (OU PARTE POSTERIOR). NÃO EXISTEM QUAISQUER COMPONENTES REPARÁVEIS PELO UTILIZADOR NO INTERIOR. EM CASO DE NECESSIDADE DE REPARAÇÃO, CONTACTE PESSOAL QUALIFICADO.

F7	CUIDADO RISCO DE CHOQUE ELECTRICO NÃO ABRIR
Este simbolo indica "tensão perigosa" no interior do produits,representando um risco deCHOque eletrico ou lesões pessoas.	CUIDADO : PARA EVITAR CHOQUES ELECTRICOS, ENCAIXE A LÁMINA LARGE DA FICHA RANHURA LARGE, INSERINDO-A TOTALMENTE.	Este simbolo indica a Presence de instruções importantes juntamente com o produits.

AVISO

• Para reduzir o risco de fogo ou choque elétrico, não exponha este equipamento à chuva ou umidade.

CUIDADO

• O aparelho não deve ser exposto ao gotejamento nem a salpicos; não devem ser colocados objetos com líquidos como, por exemplo, vasos, em cima do aparelho.
• A ficha de alimentação é utilizada como forma de ligar e desligar o dispositivo e, por este motivo, o acesso à mesma deve estar completamente desimpedido.
• Este equipamento deve sempre ser ligado a uma tomada de CA com ligação à terra.
• Para desligar o aparelho da corrente elétrica, é preciso retirar a ficha da tomada; como tal, o acesso à ficha tem que estar completamente desimpedido.

PRODUTO LASER CLASSE 1

PRODUTO LASER CLASSE 1

A utilização dos controles e ajustes ou a realização de procedimentos de forma diferente à especificada no presente manual, poderá resultar na exposição a radiação perigosa.

CUIDADO

• PRESENÇA DE RADIAÇÃO INVISÍVEL AO ABRIR O EQUIPAMENTO E CONTORNAR O DISCO DE BLOQUEIO; EVITE EXPOSIÇÃO AO RAIO.

2 Português

Precauções

• Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no autocolante de identificação, situado na parte de trás do produto.
• Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente à volta para permitir a ventilação (7,5~10 cm).
• Não coloque o produto sobre amplificadores ou sobre outras fontes de equipamento que possa aquecer. Certifique-se de que os orifícios de ventilação não estão tapados.
• Não empilhe nada sobre o produto.
• Antes de deslocar o produto, assegure-se de que o compartimento de inserção do disco se encontra vazio.
• Para desligar totalmente o produto da fonte de alimentação, retire a ficha de alimentação da tomada de CA, sobretudo se não o utilizar durante um longo período de tempo.
• Durante trovoadas, desligue a ficha de alimentação da tomada de CA. Os picos de tensão durante uma trovoada podem danificar o produto.
• Não exponha o produto à luz solar direta nem a outras fontes de calor. Se o fizer, o produto pode sobreaquecer e ficar danificado. Proteja o produto da humidade e do excesso de calor ou de outro equipamento que produza fortes campos magnéticos ou elétricos (por exemplo, colunas de som).
• Desligue o cabo de alimentação da tomada de CA em caso de avaria.
• O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais.
• Pode ocorrer condensação se o produto ou o disco tiverem sido armazenados em temperaturas baixas. Se transportar o produto no Inverno, aguarde aproximadamente 2 horas para que o produto fique à temperatura ambiente, antes de utilizar.
• As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico.

Acessórios

Verifique em boa hora os acessórios fornecidos.

Cabo de video

Antena de FM

Manual do'utilizar

Controlo remot / Pilhas (tamanho AAA)

Ficha Scart

Informações de segurança

Cuidados a ter no Manuseamento e Armazenamento de Discos

Pequenos riscos nos discos podem reduzir a qualidade do som e imagem ou causar saltos durante a reprodução.

Tenha especial cuidado para não riscar os discos durante o seu manuseamento.

Pegar nos discos

• Não toque na superfície do lado de reprodução do disco.
• Segure o disco pelas extremidades, de modo a que as impressões digitais não toquem na superfície.
• Não cole papel ou fita adesiva no disco.

Armazenamento dos discos

• Não mantenha os discos em contacto directo com a luz solar.
• Mantenha numa área com boa ventilação.
• Mantenha os discos numa capa de proteção. Armazene-os verticalmente.

NOTA

Tenha cuidado para não permitir a presença de resíduos ou pó nos discos. - Não coloque no leitor discos rachados ou riscados.

Manusear e Armazenar Discos

Se o disco tiver marcas de impressões digitais ou detritos, limpe-o com uma solução detergente suave diluída em água e seque-o com um pano macio.

• Ao limpar, limpe com cuidado em movimentos do interior para o exterior do disco.

NOTA

• Poderá formar-se condensação se o ar quente do exterior entrar em contato com as partes frias no interior do produto. Sempre que se forma condensação no interior do produto, este poderá não funcionar corretamente. Se ocorrer a formação de condensação, remova o disco e deixe o produto ligado durante 1 ou 2 horas.

Licença

DOLBY.

DIGITAL

PRO LOGIC II

• Dolby, Pro Logic e o símbolo double-D são marcas comerciais registadas da Dolby Laboratories.

DIVX

• ACERCA DE DIVX VIDEO: DivX® é um tipo de vídeo digital criado pela DivX, Inc. Este é um dispositivo DivX Certified® oficial que reproduz vídeo DivX. Visite www.divx.com para obter mais informações e ferramentas de software para converter os seus ficheiros em vídeo DivX. ACERCA DE DIVX VIDEO-ON-DEMAND: Este dispositivo DivX Certified® tem de ser registado para que possa reproduzir filmes DivX Video-on-Demand (VOD) adquiridos. Para obter o documento de registo, localize a secção DivX VOD no menu de configuração do dispositivo. Aceda ao site da Web vod.divx.com para obter mais informações sobre como concluir o registo.

DivX Certified® para reproduzir vídeo DivX®, incluindo conteúdos especiais DivX®, DivX Certified® e logótipos associados são MARCAS comerciais da DivX, Inc. e são realizados sob licença.

Abrangido por uma ou mais das seguintes patentes americanas: 7,295,673; 7,460,668; 7,515,710; 7,519,274

• Este item inclui Tecnologia de proteção contra cópias, protegida por patentes dos E.U.A. e outros direitos de propriedade intelectual da Rovi Corporation. A alteração do funcionamento do produto e a sua desmontagem são proibidas.

Copyright

© 2011 Samsung Electronics Co., Ltd. Todos os direitos reservados.

Proteção contra Cópia

• Muitos discos DVD encontram-se codificados com um sistema de proteção contra cópia. Devido a este facto, apenas deve ligar o seu produto diretamente a um televisor e não a um videogravador. A ligação a um videogravador resulta em imagens distorcidas provocadas pelos discos DVD protegidos contra cópia.

4 Português

INFORMAÇÕES DE SEGURANÇA

2 Avisos de segurança 3 Precauções 3 Acessórios 4 Cuidados a ter no Manuseamento e Armazenamento de Discos 4 Licença 4 Copyright 4 Proteção contra Cópia

INTRODUÇÃO

6 Ícones utilizados no manual 6 Tipos de disco e Características 9 Descrição 9 Painel Frontal 9 Painel Posterior 10 Controlo remoto

LIGAÇÕES

11 Ligar as colunas 13 Ligar a saída de vídeo ao televisor 14 Ligar a antena FM 15 Ligar áudio a partir de componentes externos

CONFIGURAÇÃO

16 Antes de partir (Definições iniciais) 16 Definir o menu de configuração 17 Visualização 17 Formato da imagem 17 Sinal Saída Vídeo 17 Áudio 17 Config. Dos Altifalantes 18 DRC (Dynamic Range Compression) 18 SINC.AUDIO 18 Sistema 18 Definições iniciais 18 Registo de DivX(R) 18 Idioma 19 Segurança 19 Classificação parental 19 Alterar palavra-passe 19 Suporte 19 Informações sobre o produto

FUNÇÕES BÁSICAS

19 Reprodução de discos 20 Reprodução de CD-DA/MP3/WMA 20 Reprodução de ficheiros JPEG 21 Utilizar a função de Reprodução 24 Modo de som 25 Ouvir rádio

FUNÇÕES AVANÇADAS

26 Função USB 26 Gravação de USB

OUTRAS INFORMAÇÕES

27 Resolução de problemas 28 Lista de códigos de idioma 29 Características técnicas

• As imagens e ilustrações constantes deste Manual do Utilizador são fornecidas apenas como referência e poderão diferir da aparência real do produto.
• Será cobrada uma taxa administrativa se

a. requisitar um técnico e o produto não tiver qualquer defeito (isto é, não leu este manual do utilizador) b. levar a unidade a um centro de reparação e o produto não tiver qualquer defeito (isto é, não leu este manual do utilizador).

• O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

Ícones utilizados no manual

Certifique-se de que verifica o seguinte antes de ler o Manual do Utilizador.

ícone	Termo	Definições
DVD	DVD	Diz respeito a uma functão disponible em DVD-Video ou discs DVD±R/±RW que tenham sido gravados e finalizados no Modelo Video.
CD	CD	Diz respeito a uma functão disponible com um CD de dados (CD DA, CD-R/-RW).
MP3	MP3	Diz respeito a uma functão disponible em discos CD-R/-RW.
JPEG	JPEG	Diz respeito a uma functão disponible em discos CD-R/-RW.
DivX	DivX	Refere-se a uma functão disponible com discos MPEG4. (DVD±R/±RW, CD-R/-RW)
!	CUIDADO	Diz respeito a uma situation em que uma functão não funciona ou em que as definições podem estar canceladas.
	NOTA	Refere-se a sugestões ou instruções na páginha, que ajudem na'utilisation de cada função.
	Tecla de atalho	Esta functão permit o accesso direto e mais fácil a uma opção, bastardando premir o botão adequado no controle remoto.

Código de região

O produto e os discos estão codificados por região. Estes códigos de região têm de corresponder, para que o disco possa ser reproduzido. Se os códigos não correspondem, o disco não será reproduzido.

Tipos de disco e Características

Tipos de disco que podem ser reproduzidos

Tipos de disco e Marca (logólico)	Sinais gravados	CHARACTERISTIC
DVD- VIDEO DVD-VIDEO	VIDEO	Video DVD
		FORMATO de video DVD-R/ DVD-RW em DVD
		FORMATO de video DVD+R/ DVD+RW em DVD
COMPACT DISC AUDIO-CD	AUDIO	AUDIO-CD
DIVX. DivX	AUDIO + VIDEO	AUDIO-CD
		CD-R/CD-RW em FORMATO de AUDIO-CD
	CD DE DADOS	CD-R/CD-RW em FORMATO DE CD DE DADOS com os seguentes temas de ficheiros e respeita a norma ISO 9660 NÍVEL 1/NÍVEL 2, OU JOLIET (FORMATO EXPANDIDO) -Ficheiros MP3 -Ficheiros de imagem JPEG -Ficheiros de VIDEO MPEG 4
	DVD DE DADOS	DVD-ROM/DVD-R/DVD-RW DVD+R/DVD+RW COM DADOS FORMATO DV com os seguentes temas de ficheiros e respeita a norma UDF("Universal Disk Format") -Ficheiros MP3 -Ficheiros de imagem JPEG -Ficheiros de VIdeo MPEG 4
	Dispositivo USB	Dispositivo USB com o segunte tipo de ficheiros. -FICHEIRO MP3 OU ficheiros WMA/WMV -Ficheiros de imagem JPEG -Ficheiros de video MPEG 4

Não utilize os seguintes tipos de disco!

• Discos LD, CD-G, CD-I, CD-ROM, DVD-ROM e DVD-RAM não podem ser reproduzidos neste produto. Se estes discos forem reproduzidos, será apresentada uma mensagem no ecrã do seu televisor.
• Os discos DVD adquiridos no estrangeiro poderão não ser reproduzidos neste produto. Se tentar reproduzir estes discos, será apresentada a mensagem no ecrã do seu televisor.

Tipos e formatos de disco

Este produto não suporta ficheiros Secure (DRM) Media.

Discos CD-R

• Alguns discos CD-R poderão não ser reproduzidos, dependendo do dispositivo em que o disco foi gravado (gravador de CD ou PC) e da condição do disco.
• Utilize um disco CD-R de 650 MB/74 minutos. Não utilize discos CD-R com mais de 700MB/80 minutos, dado que poderão não ser reproduzidos.
• Alguns suportes CD-RW (regraváveis) poderão não ser reproduzidos.
• Apenas CD-Rs que tenham sido devidamente finalizados podem ser reproduzidos. Se a sessão for encerrada mas o disco permanecer "aberto", poderá não ser possível reproduzir o disco.

Discos CD-R MP3

• Os nomes dos ficheiros MP3 não devem conter quaisquer espaços em branco ou caracteres especiais (. / = +).
• Utilize discos gravados com uma taxa de compressão/descompressão de dados superior a 128Kbps.
• Se o disco não for "fechado", o início da reprodução demorará mais tempo e nem todos os ficheiros gravados poderão ser reproduzidos.
• Para ficheiros codificados no formato Variable Bit Rate (VBR), ou seja, ficheiros codificados com uma taxa de bits variável e elevada (por exemplo, 32Kbps ~ 320Kbps), o som pode apresentar saltos durante a reprodução.
• Pode ser reproduzido um máximo de 500 faixas por CD.
• Pode ser reproduzido um máximo de 300 pastas por CD.

Discos CD-R JPEG

• Podem ser armazenadas, no máximo, 999 imagens numa pasta.
• Ao reproduzir um CD de imagens Kodak/Fuji, apenas os ficheiros JPEG na pasta de imagens podem ser reproduzidos.
• Os discos de imagens que não sejam CDs de imagens Kodak/Fuji poderão demorar mais tempo a iniciar a reprodução ou poderão não ser reproduzidos de todo.

Discos DVD±R/±RW, CD-R/RW

• As atualizações de software para formatos incompatíveis não são suportadas. (Exemplo: QPEL, GMC, resolução superior a 800 x 600 pixels, etc.)
• Se um disco DVD-R/-RW não tiver sido gravado adequadamente em formato DVD Video, não será possível reproduzi-lo.

Formatos suportados (DivX)

Este produto apenas suporta os seguintes formatos multimédia. Se os formatos de vídeo e áudio não forem suportados, o utilizador poderá ter problemas durante a reprodução, como imagens "partidas" ou ausência de som.

Formato	Versões suportadas
AVI	DivX3.11~DivX5.1
WMV	V1N2N3N7

Formato	Taxa de bits	Frequência de amostragem
MP3	80~320 kbps	44,1 khz
WMA	56~128 kbps
AC3	128~384 kbps	44,1/48 khz

• Relação de aspecto: Embora a resolução predefinida de DivX seja de 640 x 480 pixels, este produto suporta uma resolução de até 720 x 480 pixels. As resoluções de televisores superiores a 800 não são suportadas.
• Ao reproduzir um disco cuja frequência de amostragem é superior a 48 kHz ou 320 kbps, poderão ocorrer oscilações no ecrã durante a reprodução.
• As secções com uma elevada taxa de fotogramas poderão não ser reproduzidas durante a reprodução de um ficheiro DivX.
• Uma vez que este produto apenas permite formatos de codificação autorizados pela DivX Networks, Inc., um ficheiro DivX criado pelo utilizador poderá não ser reproduzido.

Introdução

Notas sobre a ligação USB

Dispositivos suportados: Dispositivo de armazenamento USB, leitor MP3, câmara digital

1) Se uma pasta ou nome de ficheiro for superior a 10 caracteres, pode não ser apresentado corretamente. 2) Um ficheiro de legendas superior a 300 KB pode não ser corretamente apresentado. 3) Alguns dispositivos USB/câmaras digitais, leitores de cartão USB não são suportados. 4) São suportados os sistemas de ficheiros FAT16 e FAT32. 5) Os ficheiros de fotografias (JPEG), música (MP3, WMA) e vídeo devem ter o nome em coreano ou em inglês. Caso contrário, o ficheiro pode não ser reproduzido. 6) Ligue diretamente à porta USB do produto. Se efetuar a ligação com outro cabo poderão ocorrer problemas de compatibilidade USB. 7) Inserir mais de um dispositivo de memória num leitor de vários cartões pode impedir a leitura correta dos dados. 8) O protocolo PTP para câmaras digitais não é suportado. 9) Não desligue o dispositivo USB durante o processo de "leitura". 10) Quanto maior for a resolução da imagem, mais demorada será a resposta ao aparecer. 11) Os ficheiros MP3/WMA ou ficheiros de vídeo aplicados com DRM transferidos de um site comercial não são reproduzidos. 12) O dispositivo HDD externo não é suportado. 13) A corrente máxima suportada pela porta USB para dispositivos externos é 500 mA (a 5V CC).

Formato	Fotografia	Música		Filme
Nome do ficheiro	JPG	MP3	WMA	WMV	DivX
Extensão do ficheiro	JPG.JPG	.MP3	.WMA	.WMV	.AVI
Taxa de bits	-	80~320 kbps	56~128 kbps	4 Mbps	4 Mbps
Versão	-	-	V8	V1,V2, V3,V7	DivX3.11~DivX5.1
Pixel	640x480	-	-	720x480
Freqência de amostragem	-	44,1 kHz	44,1 kHz	44,1 KHz~ 48 KHz

8 Português

Descrição

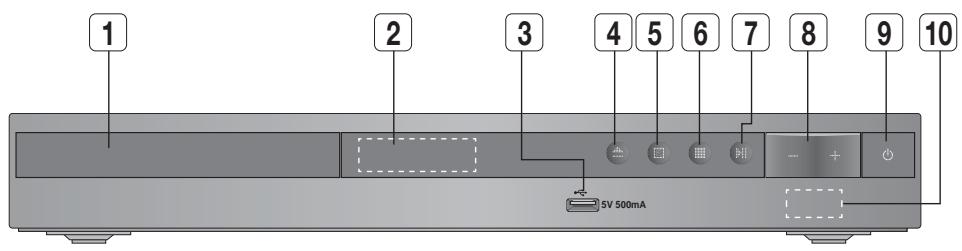

Painel Frontal

1 TABULEIRO DE DISCOS

2 ECRA

3 PORTA USB

4 BOTÃO ABRIR/FECHAR

5 BOTÃO FUNCTION (

6 BOTÃO PARAR (

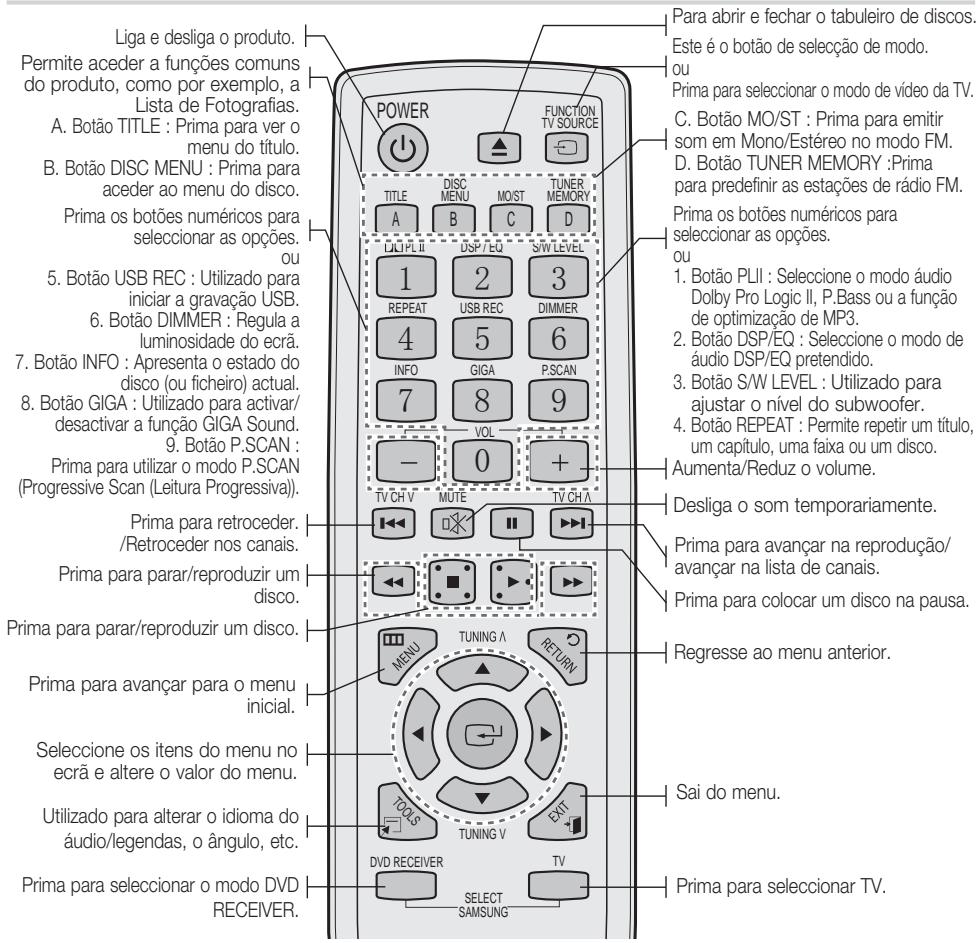

Apresentação do Controlo Remoto

Colocar pilhas no controlo remoto

• Tamanho das pilhas: AAA

NOTA

• Coloque as pilhas no controlo remoto, de forma a fazer corresponder a polaridade: (+) a (+) e (-) a (-). Substitua sempre ambas as pilhas em simultâneo.
• Não exponha as pilhas a calor ou a uma chama.
• O controlo remoto pode ser utilizado até uma distância de aproximadamente 7 metros em linha reta. O controlo remoto funciona com um televisor Samsung.

10 Português

Ligações

Esta secção descreve vários métodos para ligar o produto a outros componentes externos.

Antes de deslocar ou instalar o produto, desligue o aparelho e retire o cabo de alimentação.

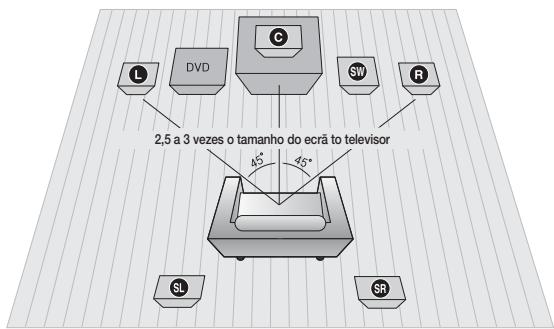

Ligar as colunas

Posição do produto

Coloque-o num suporte, numa prateleira, ou sob o suporte do televisor.

Selecionar a posição de audição

A posição de audição deve ser a uma distância de cerca de 2,5 a 3 vezes o tamanho do ecrã do televisor.

Exemplo: Para um televisor de 32 polegadas, 2 2,4m

Para um televisor de 55 polegadas, 3,5 4m

Colunas anteriores L R	Cologne estas colunas àrente da sua posicao de audiência, viradas paraarethro (cerca de 45°) na sua direção. Cologne as colunas de forma a que os respectivos tweeters fiquem à mesma alta que os seuos ouvidos. Alinhe a parte darente das colunas frontais com a parte darente da coluna central oucoloque-as ligeiramente àrente da coluna central.
Coluna central C	O ideal é instalá-la à mesma alta que as colunas anteriores. Não podeinstalá-la directamente sobre ou sob o teletvisor.
Colunas surround SL SR	Cologne estas colunas lateralmente em relaço à sua posicao de audiência. Se não tiver espaço suficiente,colnque estas colunas de forma a ficarem derente uma para a另一边. Posicao-as aproximadamente a 90 cm acima do nível dos ouvidos, ligeiramente inclinas para boa. * Ao contrário das colunas anteriores e central,as colunas surroundprocessam sobretudo efeitos sonoros e nem sempre emitem som.
Subwoofer SW	A posicao do subwoofer não é tao importante. Cologne-o onde quiser.

！CUIDADO

• Não deixe que crianças brinquem com as colunas muito perto destas. Podem ocorrer acidentes caso alguma das colunas caia. Ao ligar os cabos das colunas às colunas, certifique-se de que a polaridade (+ / - ) é correta.
• Mantenha o subwoofer fora do alcance das crianças para impedir que coloquem as mãos ou substâncias externas no canal (orifício) do subwoofer.
• Não pendure o subwoofer na parede pelo canal de som (orifício).

NOTA

• Se colocar uma coluna perto do televisor, as cores poderão aparecer distorcidas devido à presença de um campo magnético gerado pela coluna. Se isto ocorrer, coloque a coluna afastada do seu televisor.

Ligações

Componentes das colunas

(L) (R) FRONTAL

(L) (R) SURROUND

CENTRAL

SUBWOOFER

1. Prepare parafusos (não fornecidos) adequados ao orifício no painel anterior de cada coluna.

Consulte as ilustrações abaixo.

1. Aperte os parafusos na parede e, em seguida, suspenda a coluna nos parafusos.

Profundidade do parafuso aparafusado

12 Português

Ligar a saída de vídeo ao televisor

Selecione um dos três métodos de ligação a um televisor.

MÉTODO 1: Vídeo Componente (Leitura Progressiva)

Se o seu televisor estiver equipado com tomadas de entrada de vídeo componente, ligue um cabo de vídeo componente (não fornecido) entre as tomadas COMPONENT OUT (P R, P B e Y) na parte posterior do produto e as tomadas de entrada de vídeo componente do seu televisor.

MÉTODO 2: SCART

Se o televisor estiver equipado com uma entrada SCART, ligue o cabo de vídeo fornecido da tomada VIDEO OUT na parte posterior do produto à ficha VIDEO no adaptador SCART e, em seguida, ligue a ficha do adaptador SCART à ficha SCART IN no televisor.

MÉTODO 3: Vídeo Composto

Ligue o cabo de vídeo fornecido entre a tomada de VIDEO OUT, na parte posterior do produto, e a tomada de VIDEO IN no seu televisor.

NOTA:

• Quando o modo de Leitura Progressiva está selecionado, a saída VIDEO não emite sinais. Este produto funciona no modo Leitura Entrelaçada a 480i (576i) para saída componente/composta. Depois de efetuar a ligação de vídeo, defina a fonte de entrada de vídeo no seu televisor para que corresponda ao modo de saída de vídeo no produto.

Ligue o produto antes de configurar a origem de entrada de vídeo no televisor. Consulte o manual do utilizador do televisor para obter mais informações sobre como selecionar a origem da entrada de vídeo.

CUIDADO:

• Não ligue a unidade através de um gravador de vídeo. Os sinais de vídeo recebidos de um gravador de vídeo podem ser afetados por sistemas de proteção de direitos de autor e a imagem pode ser apresentada com distorção.

Ligações

FUNÇÃO P.SCAN (LEITURA PROGRESSIVA)

Ao contrário da Leitura Entrelaçada padrão, na qual dois campos de informações da imagem podem alternar para criar toda a imagem (linhas de leitura ímpares e linhas de leitura pares), a Leitura Progressiva utiliza um campo de informação (todas as linhas apresentadas numa passagem) para criar uma imagem nítida e detalhada, sem linhas de leitura visíveis.

1. Prima o botão PARAR.
2. Ao reproduzir um disco, prima o botão PARAR para que “STOP” apareça no visor.
3. Mantenha premido o botão P.SCAN no controlo remoto durante 5 segundos.
4. Manter o botão premido durante 5 segundos seleciona "P.SCAN" e "I.SCAN" alternadamente.
5. Ao selecionar P.SCAN, a indicação "P.SCAN" é apresentada no visor.
6. Para definir o modo P.Scan em discos DivX, prima o botão P.SCAN no controlo remoto durante mais de 5 segundos sem qualquer disco inserido na unidade (mensagem "NO DISC" no visor) e, em seguida, insira o disco DivX e inicie a reprodução.

Ligar a antena FM

1. Ligue a antena FM fornecida à tomada de Antena FM.
2. Desloque lentamente o fio da antena até encontrar um local com boa receção e prenda-a a uma parede ou a outra superfície rígida.

NOTA

Este produto não recebe emissões AM.

14 Português

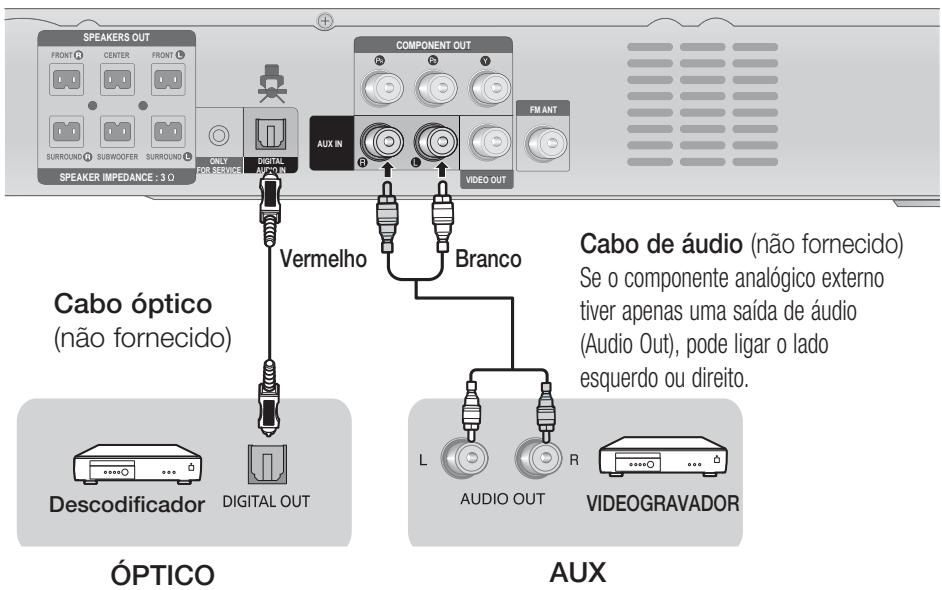

Ligar áudio a partir de componentes externos

AUX: Ligar um componente externo analógico

Componentes de sinal analógico, como por exemplo um videogravador.

1. Ligue a tomada AUX IN (Áudio) na parte posterior do produto à tomada de saída de áudio do componente externo analógico.
2. Certifique-se de que as cores dos conectores correspondem às cores das tomadas.
3. Prima o botão FUNCTION para selecionar a entrada AUX.
4. Os modos alternam da seguinte forma: DVD/CD → D.IN → AUX → USB → FM

NOTA

• Pode ligar a tomada de saída de vídeo do seu videogravador ao televisor e ligar as tomadas de saída de áudio do videogravador a este produto.

ÓPTICO: Ligar um componente digital externo

Componentes de sinal digital, tais como uma caixa de recepção do serviço do cabo ou um receptor de satélite (descodificador).

1. Ligue a tomada DIGITAL AUDIO IN (OPTICAL) na parte posterior do produto à tomada de saída digital do componente digital.
2. Prima o botão FUNCTION para selecionar D.IN.
3. Os modelos alternam da seguinte forma: DVD/CD → D.IN → AUX → USB → FM.

Configuração

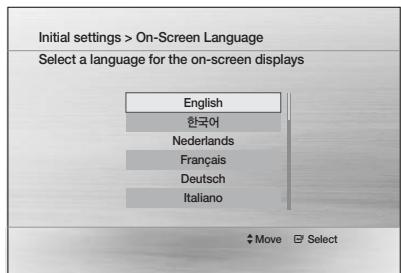

Antes de partir (Definições iniciais)

1. Prima o botão POWER quando ligar o produto à televisão pela primeira vez. É apresentado o ecrã Initial Setting (Definição Inicial).

1. Prima os botões ▲▼ para selecionar o idioma pretendido e, em seguida, prima o botão ENTER.
2. Prima o botão ENTER para selecionar o botão Start.
3. Prima os botões ▲▼ para selecionar a Relação de TV pretendida e, em seguida, prima o botão ENTER.

NOTA

• Se não selecionou um idioma preferencial nas definições iniciais, é apresentada uma janela de seleção de idioma quando ligar o produto novamente. A seleção de idioma aplica-se a todos os menus:
• Menu no ecrã, Menu Disco, Áudio, Legendas.
• Se regressar ao ecrã anterior, prima o botão RETURN.
• Após selecionar um idioma para o menu, pode alterá-lo premindo o botão PARAR (■) no controlo remoto durante mais de 5 segundos sem um disco inserido. Se o ecrã Initial Setting (Definição Inicial) não for apresentado, consulte a Definição Inicial. (consulte a página 18)

Definir o menu de configuração

Este passo de acesso poderá diferir, consoante o menu selecionado. A GUI (Interface Gráfica do Utilizador) deste manual poderá diferir, consoante a versão do firmware.

BOTÃO MENU: Apresenta o menu inicial.

BOTÃO RETURN: Regressa ao menu de configuração anterior.

BOTÃO EXIT: Sai do menu de configuração.

1. Prima o botão POWER.
2. Prima os botões ↓▶ para selecionar Definições e, em seguida, prima o botão ENTER.
3. Prima os botões ▲▼ para selecionar o menu pretendido e, em seguida, prima o botão ENTER.
4. Prima os botões ▲▼ para selecionar o submenu pretendido e, em seguida, prima o botão ENTER.
5. Prima os botões ▲▼ para selecionar o item pretendido e, em seguida, prima o botão ENTER.
6. Prima o botão EXIT para sair do menu de configuração.

Visualização

Pode configurar várias opções de ecrã, como o Aspecto de TV e a Resolução, entre outros.

Formato da imagem

Dependendo do tipo de televisor, poderá pretender ajustar a definição do ecr.

4:3 Pan-Scan

Selecione este modo se pretender visualizar vídeo em formato 16:9 a partir do DVD sem as barras pretas na parte superior e inferior, ainda que possua um televisor com uma relação de aspecto de 4:3 (as extremidades esquerda e direita da imagem serão cortadas).

4:3 Letter Box

Selecione este modo se pretender visualizar a totalidade da imagem com uma relação de aspecto de 16:9 em DVDs, ainda que tenha um televisor com uma relação de aspecto de 4:3. Serão apresentadas barras pretas na parte superior e inferior do ecrã.

16:9 panorâmico

Pode visualizar a totalidade da imagem em 16:9 no seu televisor de ecrã panorâmico.

NOTA

Se um DVD tiver uma relação de aspecto de 4:3, não poderá visualizá-lo no modo de ecrã panorâmico. - Uma vez que os discos DVD são gravados em vários formatos de imagem, terão um aspecto diferente consoante o software utilizado, o tipo de televisor e a definição da relação de aspecto do televisor.

Sinal Saída Vídeo

Países diferentes aplicam normas de TV diferentes. Pode escolher NTSC ou PAL.

• NTSC: Pode selecionar o formato de vídeo NTSC
• PAL: Pode selecionar o formato de vídeo PAL

Áudio

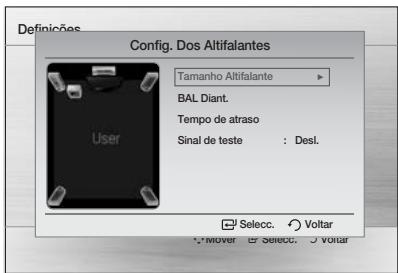

Config. dos Altifalantes

Tamanho das colunas

Pode definir o tamanho das colunas para a coluna central e colunas posteriores e também pode testar a tonalidade neste modo.

• Para as colunas anteriores, o modo está definido para Pequeno.
• Para o subwoofer, o modo está definido como Presente.
• Para as colunas central e surround, pode alternar entre o modo Pequeno ou Nenhum.
• Pequenas: Selecione esta opção quando utilizar as colunas.
• Nenhuma: Selecione esta opção quando não existir qualquer coluna ligada.

NOTA

• O modo das colunas poderá variar consoante as definições de Dolby Pro Logic e Estéreo.

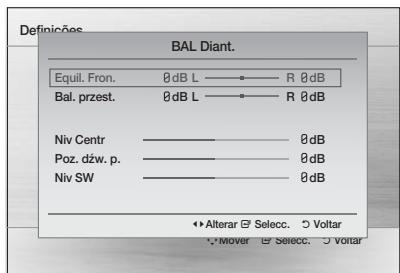

BAL Diant.

Pode regular o balanço e o nível de cada coluna.

Prima os botões ▲▼ para selecionar e ajustar a coluna pretendida.

Prima os botões ↓ para fazer as definições.

• Pode selecionar um valor entre 0 e -6. O volume diminui quando se aproxima de -6.

Regular o nível das colunas Central/Surround/Subwoofer

• O nível do volume pode ser regulado em pequenos incrementos, entre +6 dB e -6 dB.
• O volume aumenta quando se aproxima de +6 dB e diminui quando se aproxima de -6 dB.

Português

Configuração

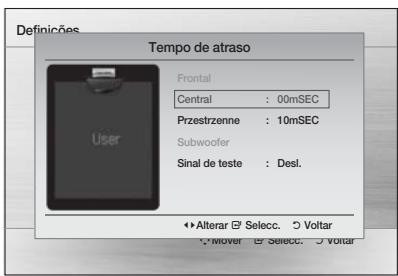

Tempo de atraso

Se não for possível colocar as colunas a igual distância da posição de audiência, pode regular o tempo de atraso dos sinais de áudio provenientes das colunas Central e Surround.

Sempre que for reproduzido som Surround de 5.1 canais, pode desfrutar do melhor som se a distância entre si e cada coluna for a mesma.

Como os sons chegam à posição de audição em momentos diferentes, conforme a posição das colunas, o utilizador pode ajustar esta diferença acrescentando um efeito de atraso ao som das colunas Central e Surround.

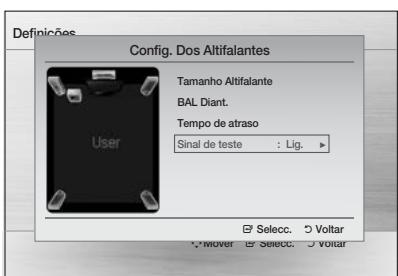

Sinal de teste

Utilize a função Tonalidade de teste para verificar as ligações das colunas.

• Prima os botões ↓ para selecionar Lig.
• A tonalidade de teste será enviada para as colunas na seguinte ordem: Frente Esquerda → Central → Frente Direita → Surround Direito → Surround Esquerdo → Subwoofer.

Para interromper o teste, prima o botão ENTRÉE.

Esta função permite harmonizar o intervalo entre os sons mais altos e mais baixos. Pode utilizar esta função para ouvir som Dolby Digital quando vir filmes com o volume baixo à noite.

• Pode selecionar Cheio, 6/8, 4/8, 2/8, Desl.

SINC. ÁUDIO

A sincronização de vídeo e áudio pode não corresponder num televisor digital.

Se tal acontecer, regule o tempo de atraso do som de modo a coincidir com o vídeo.

• Pode definir o tempo de atraso de áudio entre 0 ms e 300 ms. Defina este valor para obter o estado ideal.

Sistema

Definições iniciais

Ao utilizar a Configuração inicial, pode definir o idioma e o formato da imagem.

Registo de DivX(R)

Consulte o Código de registo DivX(R) VOD para adquirir e reproduzir conteúdos DivX(R) VOD.

Idioma

Pode selecionar o idioma preferencial para o menu no ecrã, o menu do disco, etc.

• Para selecionar outro idioma, selecione OTHERS no menu do disco, áudio e legendas e introduza o código do seu país (consulte a página 28).

18 Português

Não é possível selecionar OTHERS no menu de idioma do OSD.

NOTA

A função de Bloqueio Parental funciona em conjunto com DVDs que tenham a classificação para adultos, o que permite controlar o tipo de DVDs vistos pela sua família.

Existem até 8 temas de classificação para um disco.

Classificação parental

Selecione o nível de classificação que pretende definir. Um número mais elevado indica que o programa apenas se destina a adultos. Por exemplo, se selecionar o nível 6, discos que contenham os níveis 7 e 8 não serão reproduzidos.

Introduza a PALAVRA-PASSE e, em seguida, prima o botão ENTER.

• A PALAVRA-PASSE é definida como "0000" por predefinição.
• Assim que a configuração estiver concluída, é apresentado o estado anterior.

Alterar PALAVRA-PASSE

Selecione Alterar e introduza a PALAVRA-PASSE de 4 dígitos para definir o bloqueio parental, utilizando os botões no controlo remoto.

Caso tenha esquecido a sua PALAVRA-PASSE

1. Remova o disco.
2. Prima sem soltar o botão PARAR (■) no controlo remoto durante 5 segundos ou mais. Todas as definições revertem para os valores de fábrica.

Suporte

Informações sobre o produto

Indique as informações do produto, como por exemplo, o documento de modelo, a versão do software, etc.

Funções Básicas

1. Prima o botão ABRIR/FECHAR (▲).
2. Coloque um disco no tabuleiro, com cuidado, com a respectiva etiqueta voltada para cima.
3. Prima o botão ABRIR/FECHAR (▲) para fechar o tabuleiro de discos.

NOTA

• Função Resume (Retomar): Sempre que interrompe a reprodução de um disco, o produto memoriza o ponto em que a reprodução foi parada, e da próxima vez que premir o botão REPRODUZIR, retomará a reprodução no ponto em que esta foi interrompida. (Esta função apenas funciona com DVDs.) Prima o botão PARAR duas vezes durante a reprodução para desactivar a função Resume (Retomar).
• Caso não sejam premidos quaisquer botões no produto ou controlo remoto durante mais de 3 horas, após o produto ser colocado em Pausa, mudará para o modo PARAR.
• O ecrã inicial pode ser apresentado com algumas diferenças, consoante o conteúdo do disco.
• Não é possível reproduzir vídeos pirateados neste produto, uma vez que isto viola as recomendações do CSS (Content Scrambling System: um sistema de protecção contra cópia). Será apresentado sempre que for premido um botão não válido.

Função Proteção de Ecrã da TV/Economia de Energia

• Se não for premido qualquer botão durante mais de 5 minutos no modo Parar ou Reprodução, a proteção de ecrã é activada.
• Se o produto ficar no modo de proteção de ecrã durante mais de 20 minutos, a alimentação desliga-se automaticamente. (Excepto durante a reprodução de música)

Funções Básicas

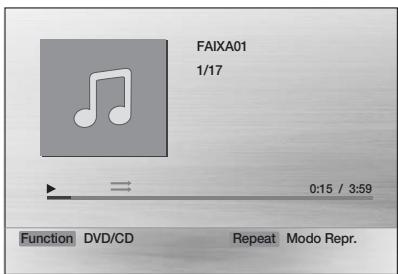

Reprodução de CD de áudio (CD-DA)/MP3/WMA

1. Insira um CD de áudio (CD-DA) ou um disco MP3 no compartimento de discos.
2. Para um CD de áudio, a primeira faixa é reproduzida automaticamente.
3. Prima os botões | ↓▶ ↑ para aceder à faixa anterior/seguinte.
4. Para o disco MP3/WMA, prima os botões
5. para selecionar Música e, em seguida, prima o botão ENTRÉE.
6. Prima os botões ▲▼▲▶ para selecionar um ficheiro pretendido e prima o botão ENTRÉE.
7. Prima os botões ↓▶ para aceder às páginas anteriores/seguintes.
8. Prima o botão PARAR (■) para interromper a reprodução.

NOTA

• Alguns CDs MP3/WMA poderão não ser reproduzidos, dependendo do modo de gravação.
• O índice de um CD MP3 varia consoante o formato das faixas MP3/WMA gravadas no disco.
• Não é possível reproduzir ficheiros WMA-DRM e DTS CD.
• Os botões temáticos não funcionam durante a reprodução de MP3/WMA/CD.

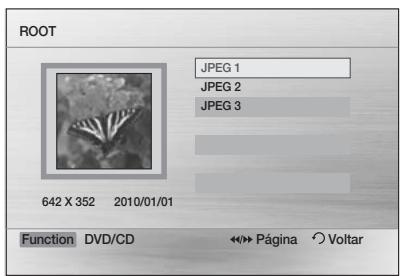

Reprodução de ficheiros JPEG

As imagens capturadas com uma câmara digital ou câmara de vídeo digital, ou ficheiros JPEG num PC, podem ser armazenadas num CD e, posteriormente, reproduzidas neste produto.

1. Insira um disco JPEG no tabuleiro de discos.
2. Prima os botões ▼▶ para selecionar Foto e, em seguida, prima o botão ENTRÉE.
3. Prima os botões ▲▼ para selecionar a pasta que pretende reproduzir e, em seguida, prima o botão ENTRÉE.
4. Prima os botões ▲▼ para selecionar a fotografia que pretende reproduzir e, em seguida, prima o botão ENTRÉE.
5. O ficheiro selecionado será reproduzido e será iniciada a apresentação de diapositivos.
6. Para interromper a apresentação de diapositivos, prima o botão PAUSA (II).
7. Pode ver o ficheiro anterior/seguinte premindo os botões ◀, ▶ durante o modo de apresentação.

Função Rodar

Prima o botão VERDE(B) ou AMARELO(C) durante o modo de PAUSA.

• Botão VERDE(B): Permite rodar a imagem em 90° no sentido contrário ao dos ponteiros dos relógios.
• Botão AMARELO(C): Permite rodar a imagem em 90° no sentido dos ponteiros do relógio.

NOTA

• As resoluções máximas suportadas por este produto são 5120 x 3480 (ou 19,0 megapíxeis) para ficheiros JPEG padrão e 2048 x 1536 (ou 3,0 megapíxeis) para ficheiros de imagem progressiva.

20 Português

Utilizar a função de Reprodução

Procura Para a Frente/Para Trás

Prima os botões ↓↓▶ para usar a função de Procura.

←1→←2→←3→←4

NOTA

• Não é reproduzido som no modo de procura. A procura durante a reprodução produz som apenas quando a procura é efectuada na velocidade ▶ 1 e ▶ 2
• Esta função está disponível apenas para discos CD-DA.

Saltar Cenas/Faixas

Prima os botões

• Sempre que premir este botão durante a reprodução, será reproduzido o capítulo, a faixa ou a direcção seguinte ou anterior.
• Não é possível saltar capítulos consecutivamente.

Reprodução em câmara lenta

Prima o botão PAUSA (II) e, em seguida, o botão ▶ para aceder à Reprodução em câmara lenta.

• Não é emitido qualquer som durante a reprodução em câmara lenta.
• Não é possível usar a reprodução lenta para às.

Prima o botão PAUSA repetidamente.

• A imagem avança um fotograma de cada vez sempre que o botão é premido durante a reprodução.

NOTA

• Não é emitido qualquer som durante a reprodução por fotogramas.

Função de Avanço de 5 Minutos

Durante a reprodução, prima o botão

• A reprodução avança 5 minutos sempre que premir o botão.
• A reprodução retrocede 5 minutos sempre que premir o botão.

NOTA

• Esta função está disponível apenas nos discos DivX com informação de tempo.

Utilizar o Menu do Disco

Pode visualizar os menus para idioma de áudio, idioma das legendas, o perfil, etc.

1. Durante a reprodução, mantenha premido o botão DISC MENU no controlo remoto.
2. Prima os botões ▲▼◀▶ para efetuar a seleção pretendida e, em seguida, prima ENTER.

NOTA

• Consoante o disco, os itens de configuração do menu poderão variar e este menu poderá não estar disponível.

Funções Básicas

Utilizar o Menu do Título

Para DVDs que contenham vários temas, pode visualizar o título de cada faixa.

1. Durante a reprodução, prima o botão TITLE no controlo remoto.
2. Prima os botões ▲▼◁▷ para efetuar a seleção pretendida e, em seguida, prima ENTER.

NOTA

• Consoante o disco, os itens de configuração do menu podem variar e este menu poderá não estar disponível.

Repetir Reprodução Playback

Repetir DVD/DivX

Pode repetir o título, capítulo ou a secção (Repetir A-B) de um DVD/DivX.

1. Durante a reprodução de DVD/DivX, prima o botão REPEAT no controlo remoto.
2. Prima os botões ▲▼ para selecionar um modo de repetição pretendido e, em seguida, prima o botão ENTER.
3. Prima os botões ▲▼ para selecionar DESL e regressar à reprodução normal e, em seguida, prima o botão ENTER.

Título → Pasta → Todas → Desl.

22 Português

Repetir CD/MP3

1. Durante a reprodução de CD/MP3, prima o botão REPEAT repetidamente para selecionar o modo de repetição que pretende utilizar.

CO	→ → CO → AL → CX → A-B (Repetência desactivada → Repetir disco → Repetir Todas → Aleatório → Repetir Secção A-B)
BPC	→ → CO → CO → ALL → CX (Repetência desactivada → Repetir Faixa → Repetir Dir. (Direção) → Repetir Todas → Aleatório)

Reprodução com Repetição A-B

Pode reproduzir repetidamente uma determinada sequência de um DVD ou CD.

1. Durante a reprodução de um disco DVD ou CD, prima o botão REPEAT no controlo remoto.
2. Para DVD, prima os botões ▲▼ para selecionar A-. Para CD, prima o botão REPEAT repetidamente até que já esteja
3. Prima o botão ENTER no ponto em que pretende iniciar a reprodução (A).
4. Prima o botão ENTER no ponto em que pretende terminar a reprodução (B).
5. Para regressar à reprodução normal, para DVD, prima os botões ▲▼ para selecionar Desl.. Para CD, prima o botão REPEAT para selecionar ⇒

NO

A função de Repetição A-B não funciona com discos DivX, MP3 ou JPEG.

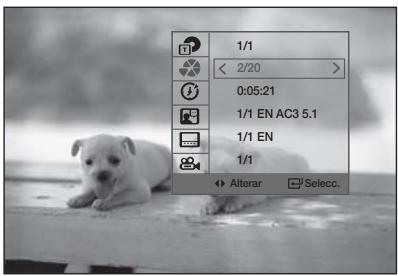

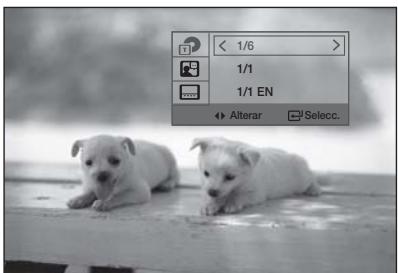

Visualizar Informações do Disco

1. Durante a reprodução, prima o botão TOOLS no controlo remoto.
2. Prima os botões ▲▼ para selecionar o item pretendido.
3. Prima os botões ◀▶ para efetuar as alterações de configuração pretendidas e, em seguida, prima o botão ENTER. - Pode utilizar os botões numéricos do controlo remoto para controlar esses itens.
4. Para ocultar as informações sobre o disco, prima novamente o botão TOOLS.

NOTA

• Se estiver a reproduzir conteúdos a partir do menu de ferramentas, algumas funções poderão não ser ativadas, consoante o disco.
• Pode também selecionar Dolby Digital ou Pro Logic, consoante o disco.
• Algumas ferramentas podem diferir, consoante os discos e os ficheiros.

Menu TOOLS

• Título (®): Para aceder ao título pretendido, sempre que existir mais do que um título no disco. Por exemplo, se existir mais do que um filme num DVD, cada filme será identificado por um Título.
• Capítulo ( 念 ): A maior parte dos discos DVD são gravados em capítulos, para que possa rapidamente localizar um capítulo específico.
• Tempo de Reprodução (®): Permite a reprodução do filme a partir de um ponto específico no tempo. É necessário introduzir o tempo inicial, como referência. A função de procura por tempo não funciona em outros discos.
• Áudio (D): Diz respeito ao idioma da banda sonora do filme. Um disco DVD pode conter até 8 idiomas de áudio.
• Legendas (□): Consulte os idiomas de legendas disponíveis no disco. Pode selecionar os idiomas das legendas ou, se preferir, desativá-las. Um disco DVD pode conter até 32 idiomas de legendas.
• Ângulo (Ág): Sempre que um DVD contiver vários ângulos de uma mesma cena, pode usar a função de Ângulo.

1. Prima o botão TOOLS.
2. Prima os botões ▲▼ para selecionar o ecrã ÁUDIO (图).
3. Prima os botões ◀▶ para selecionar o idioma de áudio pretendido.
4. Consoante o número de idiomas num disco DVD, é selecionado um idioma de áudio diferente sempre que o botão é premido.

NOTA

• Não é suportado DTS AUDIO.

Funções Básicas

Selecionar o Idioma das Legendas

1. Prima o botão TOOLS.
2. Prima os botões ▲▼ para selecionar o ecrã LEGENDAS (□).
3. Prima os botões ◀▶ para selecionar o idioma das legendas pretendido.
4. Consoante o número de idiomas num disco DVD, é selecionado um idioma de legendas diferente sempre que o botão é premido.

NOTA

• Consoante o disco, as funções de idioma de Legendas e Áudio poderão não estar disponíveis.

Função de Legendagem

• É necessário ter alguma experiência com extração e edição de vídeo para utilizar esta função adequadamente.
• Para usar a função de legendagem, guarde o ficheiro de legendas (*.smi) com o mesmo nome de ficheiro do ficheiro de vídeo DivX (*.avi) e na mesma pasta.

Exemplo. Raiz

Samsung_007CD1.avi

Samsung_007CD1.smi

• Até 100 caracteres alfanuméricos ou 50 caracteres asiáticos (caracteres de 2 bytes, como caracteres coreanos ou chineses) para o nome de ficheiro.
• As legendas de ficheiros DivX .smi, .sub e *.srt com mais de 148 kbytes não são suportadas.

Função de Ângulo

Esta função permite visualizar a mesma cena em diferentes ângulos.

1. Prima o botão TOOLS.
2. Prima os botões ▲▼ para selecionar o ecrã ÂNGULO ( 84 ).
3. Prima os botões ◀▶ para selecionar o Ângulo pretendido.

24 Português

NO

A função Ângulo apenas funciona em discos que possuam vários ângulos gravados.

DIMMER

Pode regular a luminosidade do ecrã na unidade principal. DIMMER

Prima o botão DIMMER.

Modo de som

GIGA

A função GIGA Sound amplifica os baixos e duplica a qualidade dos graves para emitir um som mais potente e real. A função GIGA Sound está aplicada às subwoofers.

Prima o botão GIGA.

NO

Se a função GIGA Sound estiver ativada, não serão aplicados quaisquer outros efeitos sonoros. Se DOLBY PLII estiver ativado, o efeito GIGA Sound não será aplicado. - O efeito GIGA Sound funciona apenas no modo LPCM de 2 canais.

• DSP (Digital Signal Processor): Os modelos DSP foram concebidos para simular diferentes ambientes acústicos.
• EQ: Pode selecionar as opções POPS, JAZZ ou ROCK, entre outras, para otimizar o som do género musical que está a reproduzir.

Prima o botão DSP/EQ.

POPS, JAZZ, ROCK → STUDIO → CLUB

→ HALL → MOVIE → CHURCH → OFF

NO

A função DSP/EQ está disponível apenas em modo Estéreo. A função DSP/EQ não está disponível ao reproduzir um sinal AC3 no modo de 2,1 canais.

NÍVEL DE S/W

Também pode premiro botão S/W LEVEL no controlo remoto e utilizar os botões ou para regular o nível do subwoofer. SW LEVEL

Prima o botão S/W LEVEL.

Modo Dolby Pro Logic II

Pode selecionar o modo áudio Dolby Pro Logic II, P.Bass ou a função de optimização de MP3.

Prima o botão PL II.

MP3 ENHANCE ON → POWER BASS ON → POWER BASS OFF → MUSIC → MOVIE → PROLOG → MATRIX → STEREO

NOTA

• Quando seleccionar o modo Pro Logic II, ligue o dispositivo externo às tomadas de AUDIO INPUT (entrada de áudio) (L e R) do produto. Se ligar apenas a uma das entradas (L ou R), não poderá ouvir um som surround. A função Pro Logic II apenas está disponível em modo Estéreo. A função Pro Logic II não está disponível ao reproduzir um sinal AC3 no modo de 2,1 canais.

Ouvir rádio

Utilizar botões do Controlo Remoto

1. Prima o botão FUNCTION para selecionar FM.
2. Sintonize a estação de rádio pretendida.
3. Sintonização Automática 1: Em primeiro lugar, tem de adicionar uma frequência pretendida como uma pré-sintonização. Prima o botão PARAR (■) para selecionar PRESET e, em seguida, prima o botão TUNING (▼) para selecionar a estação predefinida.
4. Sintonização manual: Prima o botão PARAR (■) para selecionar MANUAL e, em seguida, prima o botão TUNING (▲/▼) para sintonizar numa frequência diferente.
5. Sintonização automática: Prima o botão PARAR (■) para selecionar MANUAL e, em seguida, prima sem soltar o botão TUNING (▲/▼) para procurar automaticamente.

Definir o modo Mono/Estéreo

Prima o botão MO/ST.

• Sempre que o botão for premido, o modo alterna entre STEREO e MONO.
• Numa área com fraca receção de sinal, selecione MONO para uma transmissão sem interferências.

Programar estações

Exemplo: Programar a estação FM 89.10 na memória

1. Prima o botão FUNCTION para selecionar FM.
2. Prima o botão TUNING (▲/▼) para selecionar <89.10>.
3. Carregue no botão TUNER MEMORY.
4. O número fica intermitente no ecrã.
5. Prima os botões TUNING (→) para selecionar o número da predefinição.
6. Pode selecionar um número de predefinição entre 1 e 15.
7. Prima novamente o botão TUNER MEMORY.
8. Prima o botão TUNER MEMORY antes de o número desaparecer do ecrã.
9. O número desaparece do ecrã e a estação é memorizada.

1. Para programar outra estação, repita os passos 2 a 5.

Funções Avançadas

Função USB

Reproduzir ficheiros multimédia utilizando a função de Anfitrião USB

Pode desfrutar de ficheiros multimédia, como imagens, filmes e música guardados num leitor MP3, memória USB ou webcam digital, com vídeo de alta qualidade e som de 5.1 canais, ligando o dispositivo de armazenamento à porta USB do produto.

1. Ligue o dispositivo USB à porta USB no painel frontal do produto.
2. Prima o botão FUNCTION para selecionar USB.
3. A indicação USB é apresentada no ecrã e em seguida desaparece.
4. Prima os botões < para selecionar Vídeos, Foto ou Música.
5. Selecione um ficheiro para reproduzir.

Remoção em Segurança

Para evitar eventuais danos à memória armazenada no dispositivo USB, realize a remoção em segurança antes de desligar o cabo USB.

• Prima o botão AMARELO (C).
• É apresentada a indicação REMOVE no ecrã.
• Remova o cabo USB.

NOTA

Para ouvir os seus ficheiros de música com som de 5.1 canais, é necessário definir o modo Dolby Pro Logic II para Matrix. (Consulte a.). - Remova o cabo USB da porta USB, lentamente. Caso contrário, poderá causar eventuais danos à porta USB.

Gravação de USB

Ao reproduzir discos CD-DA (Compact Disc Digital Audio) com a função de gravação em USB, pode gravar a origem de áudio na memória USB.

1. Ligue o dispositivo USB ao seu produto.
2. Insira o disco CD-DA no tabuleiro de CDs.
3. Prima o botão USB REC no controlo remoto.
4. Para iniciar a extração da faixa atual, prima o botão USB REC no controlo remoto, enquanto o sistema reproduz uma faixa ou está temporariamente parado.
5. Para extrair todas as faixas do CD, prima sem soltar o botão USB REC no controlo remoto.
6. É apresentada a indicação "FULL CD RIPPING (GRAVAÇÃO DE CD COMPLETA)" no ecrã e a extração é iniciada.

1. Prima o botão PARAR (■) para parar a gravação.
2. Quando a gravação USB de um CD está concluída, é criada uma pasta com o nome "RECORDING" na unidade USB. Os conteúdos são gravados na pasta no formato MP3.

NOTA

• Não desligue a ligação USB ou o cabo de alimentação durante a gravação em USB. Se o fizer, pode danificar os dados. Para parar a gravação em USB, prima o botão STOP e desligue o dispositivo USB antes de o sistema parar totalmente de reproduzir o CD.
• Se desligar a ligação USB durante a gravação em USB, o sistema desliga-se e não será possível eliminar o ficheiro gravado.
• Se ligar o dispositivo USB ao sistema quando o sistema reproduz um CD, o sistema para temporariamente e retoma a reprodução.
• Não é possível gravar CDs DTS.
• Se a gravação durar menos de 5 segundos, poderá não ser criado um ficheiro de gravação.
• A gravação USB funciona apenas se o dispositivo USB estiver formatado no sistema de ficheiros FAT. (O sistema de ficheiros NTFS não é suportado.)
• O sinal de áudio não é emitido durante a gravação em USB do CD.

26 Português

Outras Informações

Consulte a tabela abaixo sempre que este produto não funcionar corretamente. Se o problema não se encontrar descrito na tabela ou se este persistir após a aplicação da resolução, desligue o produto, desligue o cabo de alimentação e contacte o representante autorizado mais próximo ou o Centro de Assistência da Samsung Electronics.

Sintoma	Verificação/Resolução
Não consigo ejectar o disco.	• O cabo de alimentação está corretoamente ligado à tomada? • Desígue a alimentação e ligue-a novamente.
A reprodução não é在内的.	• Veríque o número de região do DVD. Poderá não ser possível reproducir discos DVD adquiridos no estrangeiro. • Não é posível reproducir CD-ROMs e DVD-ROMs neste produto. • Certífique-se de que o[nével de classificações está correto.
A reprodução não tem inico imeditamente antes premir o botão Play/Pause.	• Está a utilizear um disco deformado ou um disco com riscos na superficie? • Limpe o disco.
Não é emitido som.	• Não é emitido qualier som durante a reprodução acelerada, reprodução em cérama lenta ou reprodução por fotogramas. • As colunas está correto correspondente ligadas? A configuração das colunas está correto? • O disco está danIFICADO?
Apenas é possível ouvir som de algumas colunas e não das 6.	• Em algunos discos DVD, o som apenas é emitido pelas colunas frontais. • Veríque se as colunas está ligadas corretoamente. • Regule o volume. • Ao ouvir um CD, rádio ou som de um teletivor, o som é emitido apenas pelas colunas frontais. Selecione "PROLOG" premindo PL II (Dolby Pro Logic II) no controle remoto para utilizes as às colas.
Não é emitido som surround em 5.1 canais Dolby Digital.	• O disco tem a marca "Dolby Digital 5.1 CH"? O som surround em 5.1 canais Dolby Digital é emitido apenas se o disco tiver sido gravado com som em 5.1 canais. • O idioma de录音 está definido corretoamente para Dolby Digital 5.1-CH no(er) de informações?
O controllo remoto não funciona.	• O controllo remoto está a ser realizado dentro da distência e Ângulo deestrutura? • As pilhas está gastas? • SeLECTIONU o modo (DVD RECEIVER/TV) corretoamente no controle remoto (DVD RECEIVER/TV)?
• O disco está a rodar mas não é produzida qualquer imagem. • A优质的图像 é refraça e a imagem aparece saltos.	• A alimentação do teletivor está ligada? • Os cabos de video está correto correspondente ligados? • O disco está danificado ou com impurezas? • Um disco com defeito de fabrico pode não ser reproducivel.
O idioma de音频 e das legendas não funciona.	• O idioma de音频 e das legendas não funciona se o disco não contiver os dados respectivos.
O(er)do menu Disc/Title não épresentado mesmo quando a funçãoDisc/Title é selecionada.	• Está a utilizear um disco que não contém menus?
Não é possivel alterar aleiço de aspecto.	• Pode reproducir DVDs 16:9 no modo 16:9 PANORÁM., no modo 4:3 LETTER BOX ou no modo 4:3 PAN SCAN, mas os DVDs 4:3 apenas podem ser visualizados comleiço de aspecto de 4:3. Consulte a caixa do disco DVD e, em seguida, seleciona afunção apropriadna.

Outras Informações

Sintoma	Verificação/Resolução
• 0 produits não funciona. (Exemplo: A alimentação desiga-se, os botões do pailen frontal não funciona ou é audivel um ruido estranho.) • 0 produits não funciona corremente.	• Prima sem soltar o botão PARAR (■) no controle remoto durante mais de 5 segundos, sem qualquer disco inserido (função de reposização). Se utilizes a função RESET (REINICIAR), apaga todas as definições guardadas. Não utilize esta função a não ser que sera necessário.
Esqueceu-se da(ALavra-passo do nível de classificação.	• Enquanto a mensagem "NO DISC (S/ DISCO)" épresentada no ecrā do produits, prima sem soltar o botão PARAR (■) do controlo remoto durante mais de 5 segundos. Épresentada a indicatoração "INIT" no ecrā e todas as definições são repostas para os valores predefinidos. Em seguida, prima o botão POWER. Se utilizes a função RESET (REINICIAR), apaga todas as definições guardadas. Não utilize esta função a não ser que sera necessário.
Não é possivel sintonizar um transmissão de rádio.	• A antenna está correctamente ligada? • Se o sinal de recepçao da antenna for fraco, instale a antenna externa de FM num local com boa recepçao.

Lista de códigos de idioma

Geral	Peso	2,2 Kg
	Dimensões	430 (L) x 59 (A) x 249 (P) mm
	Limites da temperatura deestrutura	+5°C ~ +35°C
	Limites da humidade deestrutura	10 % a 75 %
Sintonizador FM	Relação sinal/ruído	70 dB
	Sensibilidadeutil	10 dB
	Distortionharmôncia total	0.5 %
Disco	DVD (Digital Versatile Disc)	Veloculdade de leitura: 3,49 ~ 4,06 m/seg.
		Tempo de reproduçãoapproximado (disco de lado ÚNico, camada ÚNica): 135 min.
	CD: 12 cm (COMPACT DISC)	Veloculdade de leitura: 4,8 ~ 5,6 m/seg.
		Tempo máximo de reprodução: 74 min.
	CD: 8 cm (COMPACT DISC)	Veloculdade de leitura: 4,8 ~ 5,6 m/seg.
		Tempo(Maximo de reprodução): 20 min.
Saía de Video	Video composto	480i (576i)
		1 canal: 1.0 Vp-p (carga de 75 Ω)
	Video Componente	480i (576i)
		Y: 1.0 Vp-p (carga de 75 Ω)
		Pr: 0,70 Vp-p (carga de 75 Ω)
		Pb: 0,70 Vp-p (carga de 75 Ω)
Amplificador	Saía da coluna frontal	51 W x 2 (3Ω)
	Saía da coluna central	51 W (3Ω)
	Saía da coluna surround	51 W x 2 (3Ω)
	Saía do Subwoofer	75 W (3Ω)
	Alcance da frequência	20 Hz ~ 20 KHz
	Relação S/N	65 dB
	Separação do canal	60 dB
	Sensibilidadede entrada	(AUX) 800 mV
Coluna	Sistema de colunas	Sistema de colunas de 5.1 canais
		Frontal/ Surround/ Central	Subwoofer
	Impedância	3 Ω	3 Ω
	Alcance da frequência	140Hz-20KHz	40Hz~160Hz
	Nivel de pressão do som de saía	86dB/W/M	88dB/W/M
	Potência consumida	51W	75W
	Entrada maior	102W	150W
	Dimensões (L x A x P)	Frontal/ Surround/ Central: 77 x 107 x 70 mm Subwoofer: 155 x 350 x 285 mm
	Pesos	Frontal: 0,29 Kg	Surround: 0,31 Kg
		Central: 0,31 Kg	Subwoofer: 3,2 Kg

*: Especificação nominal - A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio. - O peso e as dimensões indicados são aproximados. - O design e as especificações estão sujeitos a alterações sem aviso prévio. - Para obter informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto.

Contacte SAMSUNG GLOBAL

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a cliente Samsung.

Area	Contact Center	Web Site
■ North America
Canada	1-800-SAMSUNG (726-7864)	www.samsung.com
Mexico	01-800-SAMSUNG (726-7864)	www.samsung.com
U.S.A	1-800-SAMSUNG (726-7864)	www.samsung.com
■ Latin America
Argentine	0800-333-3733	www.samsung.com
Brazil	0800-124-421 / 4004-0000	www.samsung.com
Chile	800-SAMSUNG (726-7864)	www.samsung.com
Colombia	01-8000112112	www.samsung.com
Costa Rica	0-800-507-7267	www.samsung.com
Dominica	1-800-751-2676	www.samsung.com
Ecuador	1-800-10-7267	www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala	1-800-299-0013	www.samsung.com
Honduras	800-7919267	www.samsung.com
Jamaica	1-800-234-7267	www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama	800-7267	www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180	www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864)	www.samsung.com
Venezuela	0-800-100-5303	www.samsung.com
■ Europe
Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
Belgium	02-201-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
Bosnia	05 133 1999	-
Bulgaria	07001 33 11	www.samsung.com
Croatia	062 SAMSUNG (062 726 7864)	www.samsung.com
Czech	800-SAMSUNG (800-726786)Samsung Zrt., Česká organizačné složka, Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8	www.samsung.com
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864)	www.samsung.com
Italia	800-SAMSUNG (726-7864)	www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1 SAMSUNG (172678) / 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1. 08010 SAMSUNG (72678)-doar din rețeaua Romtelecom, tariff local2. 021.206.01.10 - din orice rețea, tariff normal	www.samsung.com

Area	Contact Center	Web Site
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia	0800-SAMSUNG (726-7864)	www.samsung.com
Spain	902-1-SAMSUNG (902 172 678)	www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0.08/min)	www.samsung.com/ch www.samsung.com/ ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com
■ CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia	8-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	088-55-55-555	-
Kazakhstan	8-10-800-500-55-500 (GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500	www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500	www.samsung.com
Ukraine	0-800-502-000	www.samsung.ua www.samsung.com/ ua RU
Belarus	810-800-500-55-500	-
Moldova	00-800-500-55-500	-
■ Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hk www.samsung.com/ hk_en/
India	3030 8282 / 1800 110011 / 1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 / 021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864)/ 1-800-3-SAMSUNG(726-7864)/ 1-800-8-SAMSUNG(726-7864)/ 02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864)	www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam	1 800 588 889	www.samsung.com
■ Middle East
Bahrain	8000-4726	www.samsung.com
Egypt	08000-726786	www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864)	www.samsung.com
Saudi Arabia	9200-21230	www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
■ Africa
Nigeria	0800-SAMSUNG (726-7864)	www.samsung.com
South Africa	0860-SAMSUNG (726-7864)	www.samsung.com

SAMSUNG

Deposição correcta das pilhas realizadas neste produto

(Aplicável na União Europeia e noutros países da Europa com sistemas de recolha de pilhas em separado.)

Este sinal na bateria, no manual ou na embalagem indica que as baterias realizadas neste produto não devem ser depositadas juntamente com o restante lixo doméstico, antes de atingirem o final da sua vida útil. Sempre que devidamente assinalado, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo em valores acima dos valores de referência na Directiva da EU 2006/66. Se as baterias não forem correctamente depositadas, estas substâncias podem causar efeitos nocivos na saúde pública ou no ambiente.

Para proteger os recursos naturais e para promover a reutilização de materiais, separe as baterias dos restantes tipos de lixo e recicle-as através do seu sistema de recolha de baterias local.

Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos)

(Aplicável na União Europeia e noutros países da Europa com sistemas de recolha destes resíduos em separado.)

Este símbolo no produto, acessórios ou manuais indica que o produto e respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com lixo doméstico, no final da sua vida útil. Para evitar danos ao ambiente ou saúde pública, decorrentes da eliminação não controlada de resíduos, separe estes itens de outros tipos de resíduos e recicle-os de forma responsável, de modo a promover a reutilização sustentável dos recursos materiais.

Os utilizadores domésticos devem contactar o revendedor onde adquiriram o produto, ou o gabinete governamental local, para obterem informações detalhadas acerca da forma como podem reciclar estes itens de forma ambientalmente segura.

Os utilizadores empresariais devem contactar o fornecedor e verificar os termos e condições do contrato de compra.

Code no. AH68-02353D (01)
