Tipo di prodotto	Sistema home cinema
Marca	SAMSUNG
Modello	HT-D330
Dimensioni (unità principale)	430 x 59 x 249 mm (L x A x P)
Peso (unità principale)	2,2 kg
Potenza di uscita (anteriore)	51 W x 2 (3 Ω)
Potenza di uscita (centrale)	51 W (3 Ω)
Potenza di uscita (surround)	51 W x 2 (3 Ω)
Potenza di uscita (subwoofer)	75 W (3 Ω)
Risposta in frequenza	20 Hz – 20 kHz
Rapporto segnale/rumore	65 dB
Formati audio supportati	MP3, WMA, AC3, Dolby Digital, Dolby Pro Logic II
Formati video supportati	DivX, WMV, AVI
Funzioni principali	Riproduzione DVD/CD, USB, Radio FM, Registrazione USB, Scansione progressiva
Dimensioni diffusori (anteriore/surround/centrale)	77 x 107 x 70 mm
Dimensioni subwoofer	155 x 350 x 285 mm
Peso dei diffusori (anteriore)	0,29 kg
Peso dei diffusori (surround)	0,31 kg
Peso diffusore centrale	0,31 kg
Peso subwoofer	3,2 kg
Manutenzione e pulizia	Pulire con un panno morbido; evitare umidità e schizzi d'acqua
Sicurezza	Non aprire il coperchio; pericolo di scossa elettrica; scollegare prima della manutenzione
Ricambi e riparabilità	Contattare un tecnico qualificato per le riparazioni; parti non riparabili dall'utente

Domande frequenti - HT-D330 SAMSUNG

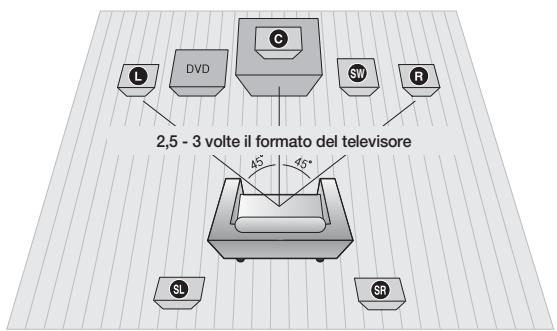

Come collegare i diffusori al sistema HT-D330?

Collegare ciascun diffusore ai terminali corrispondenti sul retro dell'unità rispettando le polarità (+/-). Posizionare i diffusori anteriori a circa 45° rispetto alla posizione di ascolto, il diffusore centrale sopra o sotto il televisore, i diffusori surround ai lati a 60-90 cm sopra le orecchie e il subwoofer liberamente. Utilizzare i cavi dei diffusori forniti.

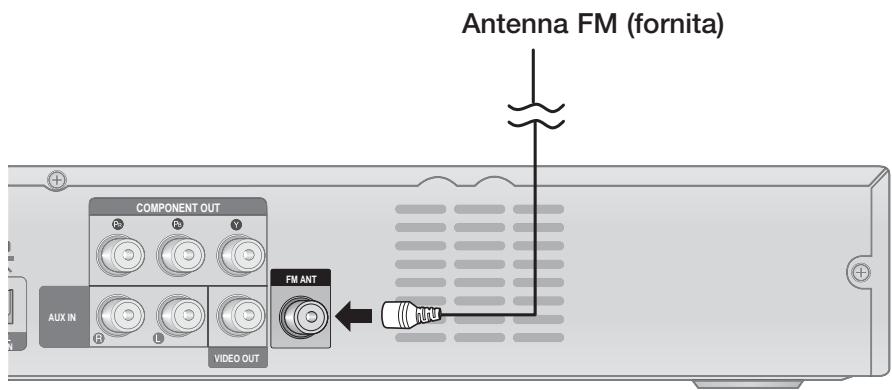

Come ascoltare la radio FM con questo sistema?

Collegare l'antenna FM fornita al connettore ANTENNA FM sul retro. Premere FUNCTION per selezionare FM. Utilizzare i tasti TUNING per la sintonizzazione manuale o automatica. Per memorizzare una stazione, premere TUNER MEMORY e scegliere un numero di preselezione (1-15).

Posso riprodurre file audio/video da una chiavetta USB?

Sì. Collegare il dispositivo USB alla porta USB anteriore dell'unità. Premere FUNCTION per selezionare USB. Utilizzare i tasti direzionali per scegliere il file: musica (MP3/WMA), foto (JPEG) o video (DivX/WMV/AVI). Premere ENTRÉE per avviare la riproduzione.

Come regolare l'audio surround (Dolby Pro Logic II)?

Premere il tasto PL II del telecomando per scorrere le modalità: MUSIC, MOVIE, PROLOG, MATRIX, STEREO. Selezionare la modalità adatta alla sorgente (es. MATRIX per un suono 5.1 da una sorgente stereo). Le modalità sono disponibili solo in stereo e con connessione audio analogica.

Cosa fare se l'unità non legge un disco?

Verificare che il disco sia compatibile (DVD, CD, MP3, JPEG, DivX) e che non sia graffiato o sporco. Pulirlo con un panno morbido dal centro verso l'esterno. Assicurarsi che il codice regionale del DVD corrisponda (regione compatibile). Se il problema persiste, provare un altro disco.

Come registrare un CD audio su una chiavetta USB?

Collegare la chiavetta USB alla porta anteriore. Inserire un CD audio. Premere USB REC sul telecomando: una pressione per registrare la traccia corrente, una pressione prolungata per registrare l'intero CD (viene visualizzata l'opzione FULL CD RIPPING). La registrazione avviene in MP3. Non scollegare l'USB durante l'operazione.

Il telecomando non funziona, cosa fare?

Controllare le batterie (tipo AAA) e la loro polarità. Sostituire entrambe le batterie se necessario. Utilizzare il telecomando a meno di 7 m dall'unità e entro un angolo di circa 30°. Assicurarsi che il selettore di modalità (DVD RECEIVER/TV) sia nella posizione corretta. Pulire il sensore IR se ostruito.

Come resettare il sistema HT-D330?

In assenza di disco, tenere premuto il tasto STOP (■) del telecomando per più di 5 secondi. Il display mostra « INIT» e tutte le impostazioni tornano ai valori predefiniti. Questa operazione cancella anche la password parentale (predefinita 0000).

Quali tipi di dischi posso riprodurre?

L'unità riproduce DVD-Video, DVD±R/±RW (formato video), CD audio (CD-DA), CD-R/RW (MP3, WMA, JPEG) e dischi dati (DivX, MP3, JPEG). CD-ROM, DVD-ROM, DVD-RAM, LD, CD-G non sono compatibili. I file protetti da DRM non vengono riprodotti.

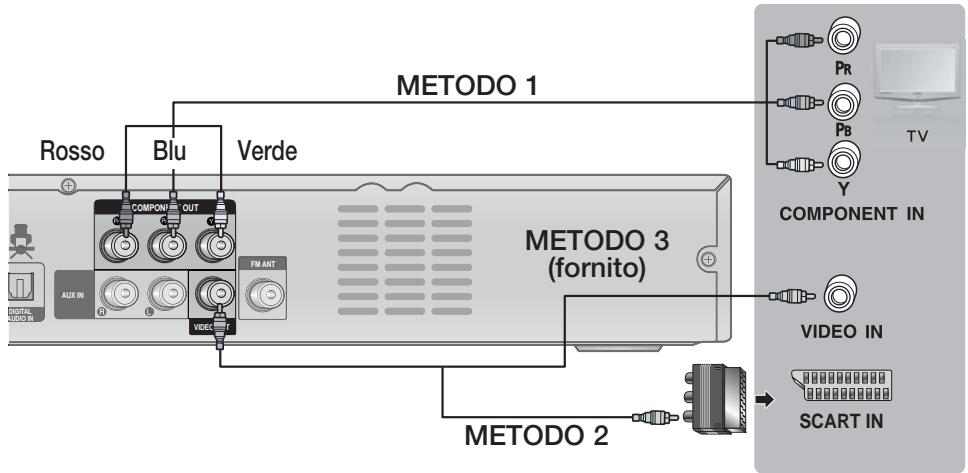

Come collegare il sistema a un televisore?

Utilizzare uno dei tre metodi: video composito (presa VIDEO OUT gialla) tramite il cavo fornito, o video component (prese COMPONENT OUT: Y, Pb, Pr) con un cavo component (non fornito). Selezionare la sorgente di ingresso video appropriata sul televisore. La scansione progressiva (P.SCAN) è regolabile tramite telecomando.

MANUALE UTENTE HT-D330 SAMSUNG

Se il televisore è dotato di ingresso SCART, collegare il cavo video fornito tra il connettore VIDEO OUT sul retro del prodotto e il connettore VIDEO sull'adattatore SCART, quindi collegare il connettore dell'adattatore SCART al connettore SCART IN sul televisore.

Sistema Home Entertainment digitale manuale utente

Immagina le possibilità

Grazie per avere acquistato questo prodotto Samsung.

Per ricevere un servizio più completo, registrare il

prodotto all'indirizzo

www.samsung.com/register

SAMSUNG

Informazioni sulla sicurezza

Avvertenze per la sicurezza

PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).

ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

ATTENZIONE RISCHIO DI SCOSSE ELETRICHE NON APRIRE
Questo simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesioni.	ATTENZIONE : PER EVITARE SCOSSE ELETRICHE, INSERIRE A FONOLO SPINOTTO PIU LARGO DELLA SPINA NELLA RELATIVA PRESA.	Questo simbolo indica istruzioni importanti che arrivagnano il prodotto.

AVVERTENZA

• Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità.

ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio e non porre su di esso oggetti contenenti liquidi, come ad esempio vasi.
• Poiché la presa di rete viene utilizzata per scollegare l'apparecchio, deve essere facilmente accessibile in qualsiasi momento.
• Questa apparecchiatura deve essere sempre collegata a una presa di rete con collegamento a terra.
• Per scollegare l'apparecchio dalla corrente è necessario estrarre la spina dalla presa; pertanto la presa dovrà essere facilmente accessibile.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE CLASS 1 LASER APPARAT PRODUCTO LÁSER CLASE 1

PRODOTTO LASER DI CLASSE 1

Questo lettore è classificato come prodotto LASER DI CLASSE 1.

L'utilizzo di comandi, regolazioni o funzioni che si riferiscono a procedure diverse da quelle specificate può provocare l'esposizione a radiazioni pericolose.

ATTENZIONE

• UN RAGGIO LASER INVISIBILE VIENE EMESSO NEL CASO IN CUI L'APPARECCHIO VENGA APERTO CON IL SISTEMA DI INTERBLOCCO NON FUNZIONANTE IN MODO CORRETTO, O ESCLUSO. EVITARE LA DIRETTA ESPOSIZIONE AL RAGGIO LASER.

"Questo apparecchio è fabbricato in conformità al D.M. 28.08.95 N. 548 ed in particolare a quanto specificato nell'art. 2, comma 1"

2 Italiano

Precauzioni

• Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto.
• Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione (7,5 - 10 cm). Non sistemare il prodotto su amplificatori o altri dispositivi che potrebbero diventare caldi. Assicurarsi che le aperture di ventilazione non siano coperte. Non appoggiare oggetti sopra il prodotto.
• Prima di spostare il prodotto, verificare che non contenga nessun disco.
• Per scollegare completamente il prodotto dall'alimentazione, staccare la spina di alimentazione dalla presa a muro, in particolare quando non viene usato per un lungo periodo di tempo.
• Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare il prodotto. Non esporre il prodotto alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe condurre a surriscaldamento e malfunzionamento del prodotto.
• Tenere il prodotto lontano da fonti di umidità e calore eccessivo e da apparecchi che generano un forte campo magnetico o elettrico (ad es. diffusori).
• In caso di malfunzionamento del prodotto, scollegare il cavo di alimentazione dalla presa di corrente.
• Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale.
• Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi condensa. In inverno, se si trasporta il prodotto, attendere circa 2 ore prima di utilizzarlo, in modo che ritorni a temperatura ambiente.
• Le batterie utilizzate con il prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici.

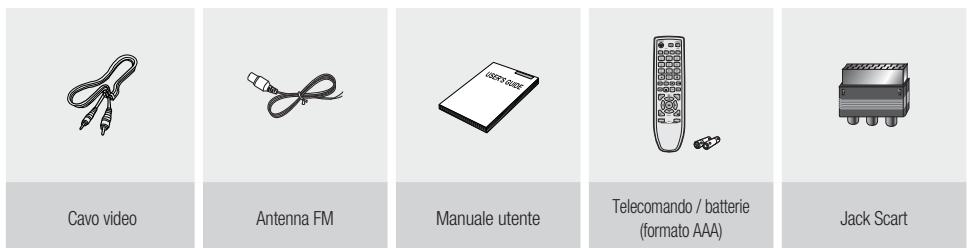

Accessori

Controllare di seguito gli accessori forniti.

Informazioni sulla sicurezza

Precauzioni per la manipolazione e la conservazione dei dischi

I graffi sui dischi, anche piccoli, possono ridurre la qualità dell'audio e dell'immagine o far "saltare" i dischi.

Prestare particolare attenzione a non graffiare i dischi.

Manipolazione dei dischi

Non toccare il lato di riproduzione del disco. Tenere il disco per i bordi, evitando di toccare la superficie con le dita. Non applicare carta o nastro adesivo sui dischi.

Conservazione dei dischi

Non conservare alla luce diretta del sole. Conservare in un luogo fresco e ventilato. Conservare in una custodia di protezione pulita. Conservare in posizione verticale.

NOTA

Non sporcare i dischi. Non caricare dischi crepati o graffiati.

Manipolazione e conservazione dei dischi

Se sul disco sono presenti impronte o sporcizia, pulirlo con un detergente delicato diluito in acqua e asciugarlo con un panno morbido.

• Pulire i dischi strofinando delicatamente dall'interno all'esterno.

NOTA

Il contatto di aria calda con le parti fredde all'interno del prodotto può provocare condensa. Se si forma condensa all'interno, il prodotto potrebbe non funzionare correttamente. In questo caso, rimuovere il disco e lasciare il prodotto acceso per una o due ore, senza eseguire alcuna operazione.

Licenza

DOLBY.

DIGITAL

PRO LOGIC II

• Dolby, Pro Logic e il simbolo della doppia D sono marchi registrati di Dolby Laboratories.

DIVX

• INFORMAZIONI SUI VIDEO DIVX: DivX® è un formato video digitale creato da DivX, Inc. Questo è un dispositivo ufficiale certificato DivX® che riproduce video DivX. Per ulteriori informazioni e per gli strumenti software per la conversione dei file in video DivX, visitare il sito www.divx.com.

INFORMAZIONI SUI DIVX VIDEO ON DEMAND: Questo dispositivo certificato DivX® deve essere registrato per consentire la riproduzione dei film DivX video on demand (VOD) acquistati. Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di impostazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la registrazione.

DivX Certified® per riprodurre video DivX®, compresi contenuti premium DivX®, DivX Certified® e i logo associati sono marchi di DivX, Inc. e sono utilizzati su licenza.

Protetto da uno o più dei seguenti brevetti USA: 7,295,673; 7,460,668; 7,515,710; 7,519,274

• Questo prodotto è dotato di una tecnologia di protezione alla copia tutelata da alcuni brevetti U.S.A. e da altri diritti di proprietà intellettuale di Rovi Corporation. Sono vietati il reverse engineering o lo smontaggio.

Copyright

© 2011 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

Protezione contro la copia

• Molti dischi DVD sono codificati con una protezione contro la copia. Per questo motivo, il prodotto deve essere collegato direttamente al televisore, non a un videoregistratore. Con i dischi DVD protetti contro la copia, il collegamento a un videoregistratore produce un'immagine distorta.

4 Italiano

INFORMAZIONI SULLA SICUREZZA

2 Avvertenze per la sicurezza 3 Precauzioni 3 Accessori 4 Precauzioni per la manipolazione e la conservazione dei dischi 4 Licenza 4 Copyright 4 Protezione contro la copia

OPERAZIONI PRELIMINARI

6 Icone utilizzate nel manuale 6 Tipi di dischi e caratteristiche 9 Descrizione 9 Pannello anteriore 9 Pannello posteriore 10 Telecomando

COLLEGAMENTI

11 Collegamento dei diffusori 13 Collegamento dell'uscita video al televisore 14 Collegamento dell'antenna FM 15 Collegamento dell'audio da apparecchi esterni

CONFIGURAZIONE

16 Operazioni preliminari (impostazioni iniziali) 16 Impostazione del menu di configurazione 17 Display 17 Formato del televisore 17 Segn. uscita video 17 Audio 17 Impostazione dei diffusori 18 DRC (compressione del livello audio) 18 SINC. AUDIO 18 Sistema 18 Impostazioni iniziali 18 Registrazione DivX(R) 18 Lingua 19 Sicurezza 19 Livello Blocco 19 Cambio password 19 Supporto 19 Informazioni sul prodotto

FUNZIONI DI BASE

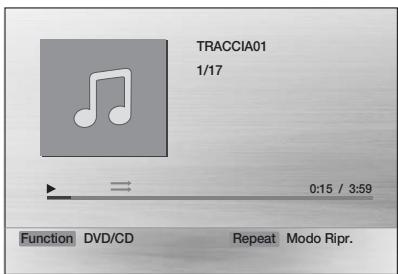

19 Riproduzione di un disco 20 Riproduzione di CD audio (CD-DA)/MP3/WMA 20 Riproduzione di file JPEG 21 Utilizzo della funzione di riproduzione 24 Modo audio 25 Radio

FUNZIONI AVANZATE

26 Funzione USB 26 Registrazione USB

ALTRE INFORMAZIONI

27 Risoluzione dei problemi 28 Elenco codici lingue 29 Specifiche

• Le figure e le illustrazioni del presente Manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• Può essere richiesto un rimborso nel caso in cui a. l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es., nel caso l'utente abbia omesso di leggere il presente manuale) b. l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale).

L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

Operazioni preliminari

Icone utilizzate nel manuale

Prima di leggere il manuale utente, tenere presenti le seguenti indicazioni.

Icona	Termine	Definizione
DVD	DVD	Indica una funzione disponibile per i dischi DVD-Video oDVD±R/±RW registrati e finalizzati in modo Video.
CD	CD	Indica una funzione disponibile per i CD di dati (CD DA, CD-R/-RW).
MP3	MP3	Indica una funzione disponibile per i dischi CD-R/-RW.
JPEG	JPEG	Indica una funzione disponibile per i dischi CD-R/-RW.
DivX	DivX	Indica una funzione disponibile per i dischi MPEG4. (DVD±R/±RW, CD-R/-RW)
!	ATTENZIONE	Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano annullate.
	NOTA	Indica un sugerimento o un'istruzione nella categoria che aiutano a comprendere il funzionamento dell'unità.
	Tasti di scelta rapida	Consente un accesso diretto e facile alla funzione premendo l'apposto tastingul telecomando.

Codice regionale

Il prodotto e i dischi sono codificati in base alla regione. Per poter riprodurre un disco, i codici regionali devono corrispondere. Se i codici non corrispondono, il disco non viene riprodotto.

Questo sistema riproduce anche DVD video con etichetta

Tipi di dischi e caratteristiche

Tipi di dischi riproducibili

Tip di dischi e marchio (logo)	Segnali registrati	Caratteristica
DVD VIDEO DVD-VIDEO	VIDEO	DVD video
		DVD-R/DVD-RW in FORMATO DVD video
		DVD+R/DVD+RW in FORMATO DVD video
COMPACT DISC AUDIO AUDIO-CD	AUDIO	CD AUDIO
DIVX DivX	AUDIO + VIDEO	CD AUDIO
		CD-R/CD-RW in FORMATO CD AUDIO
	DATI CD	CD-R/CD-RW in FORMATO CD DATI contente i seguenti tipi di file e conforme alla norma ISO 9660 LIVELLO 1/LIVELLO 2, O JOLIET (FORMATO ESTESO) -File MP3 -File di immagine JPEG -File VIDEO MPEG 4
	DATI DVD	DVD-ROM/DVD-R/DVD-RW DVD+R/DVD+RW IN FORMATO DV DATI contente i seguenti tipi di file e conforme alla norma UDF("Universal Disk Format") -File MP3 -File di immagine JPEG -File VIDEO MPEG 4
	Dispositivo USB	Dispositivo USB contente i seguenti tipi di file. -FILE MP3 O file WMA/WMV -File di immagine JPEG -File video MPEG 4

Non utilizzare i seguenti tipi di dischi!

• I dischi LD, CD-G, CD-I, CD-ROM, DVD-ROM e DVD-RAM non possono essere riprodotti con questo prodotto. Se vengono riprodotti dischi di questi tipi, sul televisore appare il messaggio <WRONG DISC FORMAT (FORMATO DISCO ERRATO)}.
• I dischi DVD acquistati all'estero potrebbero non essere riproducibili con questo prodotto. Se vengono riprodotti questi dischi, sul televisore appare il messaggio <Wrong Region. Please check Disc (Area errata. Controllare disco)}.

Tipi e formati di dischi

Questo prodotto non supporta i file multimediali protetti da DRM.

Dischi CD-R

• Alcuni dischi CD-R potrebbero non essere riproducibili, a seconda del dispositivo con cui sono stati registrati (masterizzatori CD o PC) e delle condizioni. Utilizzare un CD-R da 650 MB/74 minuti. Non utilizzare CD-R superiori a 700 MB/80 minuti, perché potrebbero non essere riprodotti.
• Alcuni CD-RW (riscrivibili) potrebbero non essere riprodotti.
• Solo i CD-R che sono stati "chiusi" correttamente possono essere riprodotti integralmente. Se la sessione è stata chiusa, ma il disco è rimasto aperto, potrebbe non essere possibile riprodurre il disco integralmente.

Dischi CD-R MP3

• I nomi dei file MP3 non devono contenere spazi vuoti o caratteri speciali (. / = +) . Utilizzare dischi registrati con una compressione/decompressione superiore a 128 Kbps.
• Se il disco non viene chiuso, l'avvio della riproduzione richiederà un tempo maggiore e potrebbero non venir riprodotti tutti i file registrati.
• In caso di file codificati in formato VBR (Variable Bit Rate), per esempio file codificati in bit rate sia bassi che alti (32 ~ 320 Kbps), durante la riproduzione potrebbero verificarsi interruzioni dell'audio.
• Possono essere riprodotte al massimo 500 tracce per ciascun CD.
• Possono essere riprodotte al massimo 300 cartelle per ciascun CD.

Dischi CD-R JPEG

• In ciascuna cartella è possibile archiviare un massimo di 999 immagini.
• Quando si riproduce un Picture CD Kodak/Fuji, è possibile visualizzare solo i file JPEG contenuti nella cartella Pictures.
• I dischi di immagini diversi dai Picture CD Kodak/Fuji potrebbero avere tempi di avvio più lunghi o addirittura non essere riproducibili.

Dischi DVD±R/±RW, CD-R/RW

• Gli aggiornamenti software per i formati incompatibili non sono supportati. (esempio: QPEL, GMC, risoluzione superiore a 800 x 600 pixel, ecc.)
• I dischi DVD-R/-RW non registrati correttamente in formato DVD Video non possono essere riprodotti.

Formati supportati (DivX)

Questo prodotto supporta soltanto i formati indicati di seguito. Se non sono supportati né il formato video né quello audio, possono verificarsi problemi quali immagini distorte o assenza dell'audio.

Formati video supportati

Formato	Versioni supportate
AVI	DivX3.11~DivX5.1
WMV	V1/V2/V3/V7

Formati audio supportati

Formato	Bit rate	Frequenza di campionatura
MP3	80~320 kbps	44,1 khz
WMA	56~128 kbps
AC3	128~384 kbps	44,1/48 khz

• Formato: anche se la risoluzione predefinita dei DivX è 640x480 pixel, questo prodotto supporta fino a 720x480 pixel. Le risoluzioni superiori a 800 non sono supportate.
• Quando si riproduce un disco con una frequenza di campionamento superiore a 48 kHz o 320 kbps, lo schermo può tremare durante la riproduzione.
• Le sezioni con frequenza di fotogrammi elevata potrebbero non venire riprodotte durante la produzione di un file DivX.
• Poiché questo prodotto fornisce soltanto i formati di decodifica autorizzati da DivX Networks, Inc., i file DivX creati dall'utente potrebbero non essere riproducibili.

Operazioni preliminari

Appunti sul collegamento USB

Dispositivi supportati: supporti di memorizzazione USB, lettori MP3, foto/videocamere digitali.

1) Se il nome di una cartella o di un file è più lungo di 10 caratteri, è possibile che si verifichino problemi di visualizzazione o di funzionamento. 2) I file di sottotitoli più grandi di 300 KB non possono essere visualizzati correttamente. 3) Non sono supportati certi dispositivi USB o foto/videocamere digitali, né lettori di schede USB. 4) I file system FAT16 e FAT32 sono supportati. 5) I file di foto (JPEG), musica (MP3, WMA) e video devono avere un nome in coreano o in inglese. Altrimenti il file non può essere riprodotto. 6) Effettuare il collegamento direttamente alla porta USB del prodotto. Se si utilizza un altro cavo per il collegamento, possono verificarsi problemi di compatibilità USB. 7) Se si inserisce più di un dispositivo di memoria in un lettore multischeda, possono verificarsi problemi di funzionamento. 8) Il protocollo PTP per la foto/videocamera digitale non è supportato. 9) Non scollegare il dispositivo USB durante il processo di "lettura". 10) Più la risoluzione dell'immagine è elevata, più il ritardo nella visualizzazione è lungo. 11) I file MP3/WMA o video con DRM scaricati da siti commerciali non vengono riprodotti. 12) Il dispositivo HDD esterno non è supportato. 13) La corrente massima supportata alla porta USB per un dispositivo esterno è di 500 mA (a 5V CC).

14) Formati file supportati

Formato	Immagine ferma	Musica		Filmato
Nome del file	JPG	MP3	WMA	WMV	DivX
Estensione file	JPG .JPEG	.MP3	.WMA	.WMV	.AVI
Bit rate	-	80~320 kbps	56~128 kbps	4Mbps	4Mbps
Versione	-	-	V8	V1,V2, V3,V7	DivX3.11~ DivX5.1
Pixel	640x480	-	-	720x480
Frequenza di campio-natura	-	44,1kHz	44,1kHz	44,1KHz ~ 48KHz,

8 Italiano

Descrizione

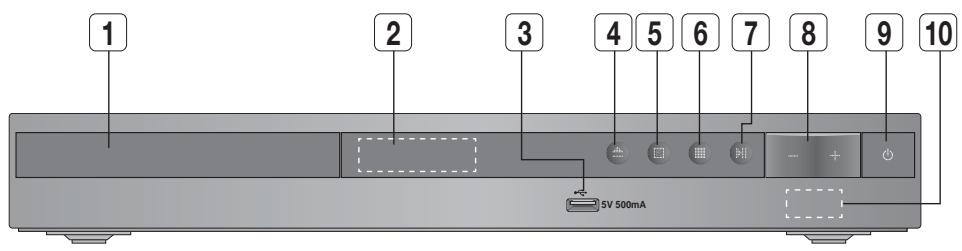

Pannello anteriore

1 VANO DEL DISCO 4 TASTO DI APERTURA/CHIUSURA ( 7 TASTO DI RIPRODUZIONE/PAUSA ( 10 SENSORE TELECOMANDO

2 DISPLAY

5 TASTO FUNZIONE (

TASTO DI REGOLAZIONE DEL VOLUME (..., +∞)

3 PORTA USB 6 TASTO DI ARRESTO ( 9 TASTO DI ACCENSIONE ( )

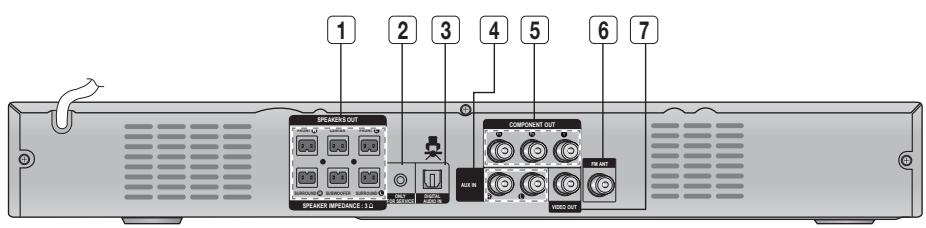

Pannello posteriore

1 CONNETTORI DI USCITA DEI DIFFUSORI 4 CONNETTORI AUX IN 7 CONNETTORE VIDEO OUT

2 SOLO PER L'ASSISTENZA 5 CONNETTORI DI USCITA VIDEO COMPONENT

3 CONNETTORE DI INGRESSO OTTICO DIGITALE ESTERNO (DIGITAL AUDIO IN) 6 CONNETTORE ANTENNA FM

Operazioni preliminari

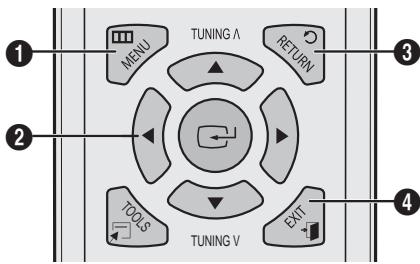

Telecomando

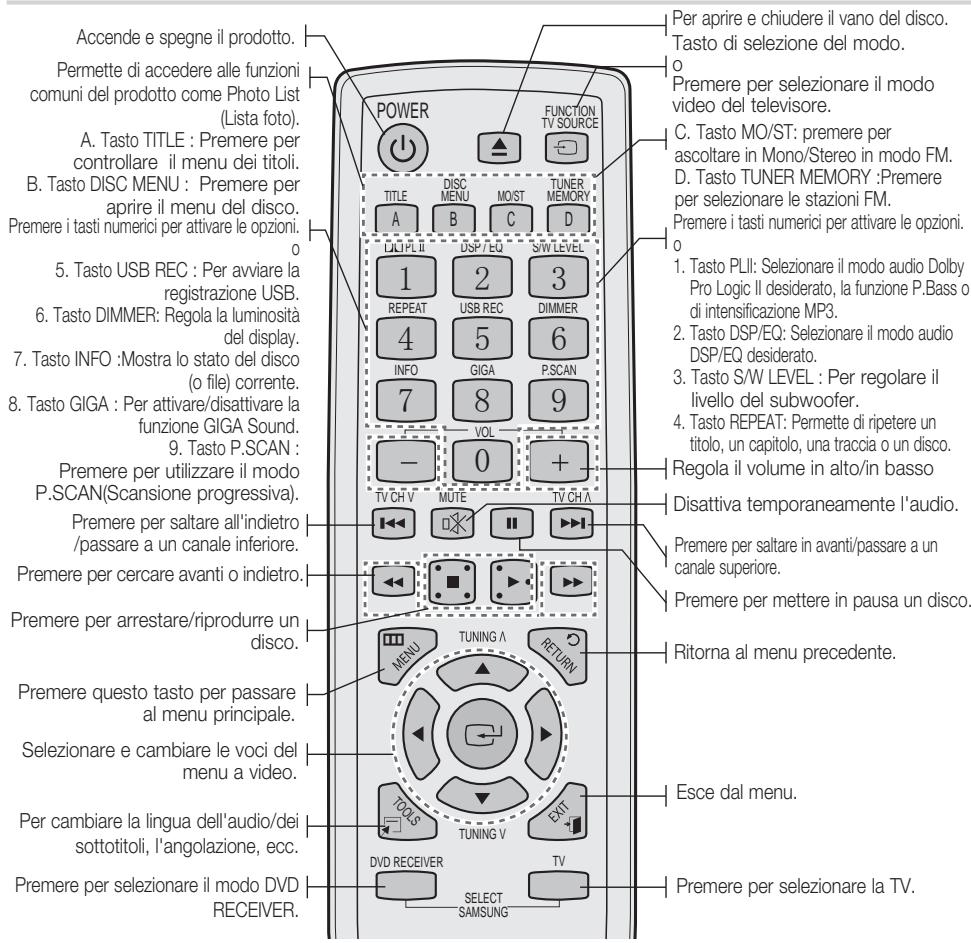

Descrizione del telecomando

Inserimento delle batterie nel telecomando

• Tipo batterie: AAA

NOTA

• Inserire le batterie nel telecomando rispettando la polarità: (+) con (+) e (-) con (-). Sostituire sempre tutte le batterie insieme. Non esporre le batterie a fonti di calore o fiamme libere. Il telecomando ha una portata di circa 7 metri in linea d'aria. Il telecomando funziona su un televisore Samsung.

10 Italiano

Collegamenti

Questa sezione illustra vari metodi per collegare il prodotto ad altri componenti esterni.

Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

Collegamento dei diffusori

Posizione del prodotto

Sistemarlo su un supporto, sul ripiano di un mobile o nel mobiletto per la TV.

Determinazione della posizione di ascolto

La posizione di ascolto deve essere situata, rispetto al televisore, ad una distanza pari a circa 2,5 - 3 volte il formato del televisore.

Esempio: Per un televisore da 32" 2 - 2,4 m; Per un televisore da 55" 3,5 - 4 m

Diffusori anteriors	R	Posizione questi diffusori davanti alla posizione di ascolto; devono essere rivolti verso l'interno (di circa 45°), in direzione dell'ascoltatore. Posizione i diffusori in mode che i tweeter si trovino all'altezza dell'orecchio dell'ascoltatore. Allineare la parte frontale dei diffusori anteriors con la parte frontale del diffusore centro o disporti leggermente più avanti rispetto al diffusore centro.
Diffusore centros	C	Si consiglia di posizionarlo alla stessa altezza dei diffusori anteriors. Puito essere posizionatoanche sopra o sotto il teilevisore.
Diffusori surround	SL SR	Posizione questi diffusori ai lati della posizione di ascolto. Se non vi è spazio sufficiente, posizionare i diffusori in modo che siano rivolti l'uno versus l'altro. Posizionarii a circa 60-90 cm sopra l'orecchio dell'ascoltatore, leggermente rivolti verso il basso. ★ A differenza dei diffusori anteriors e centro, i diffusori surround servono principalmente per gestire gli effetti sonori; non emettono sempre suoni.
Subwoofer SW		La posizione del subwoofer non è molto rilevante. Posizionearlo dove si preferisce.

ATTENZIONE

Non lasciar giocare i bambini con i diffusori o nelle loro vicinanze. La caduta di un diffusore potrebbe provocare lesioni. Per collegare i cavi dei diffusori ai diffusori, rispettare la polarità (+/-). Tenere il subwoofer lontano dalla portata dei bambini per impedire che mettano le mani o introducano oggetti nel condotto (foro) dello stesso. Non appendere il subwoofer alla parete dal condotto (foro).

NOTA

Se si colloca un diffusore vicino al televisore, i colori dello schermo potrebbero apparire distorti a causa del campo magnetico generato dal diffusore. Se ciò si verifica, allontanare il diffusore dal televisore.

Collegamenti

Composizione dei diffusori

(L) (R) ANTERIORI

(L) (R) SURROUND

CENTRO

SUBWOOFER

Collegamento del supporto per montaggio a parete

1. Predisporre viti (non fornite) che siano adatte al foro sul retro di ciascun diffusore. Vedere le illustrazioni in basso.
2. Avvitare le viti alla parete, quando si appendono i diffusori a parete.

Tenere il diffusore dal retro

Profondità della vite, da inserire

Collegamento dell'uscita video al televisore

Per il collegamento al televisore è possibile scegliere uno dei tre metodi indicati.

METODO 1: Video Component (Scansione progressiva)

Se il televisore è dotato di ingressi video Component, collegare un cavo video Component (non fornito) tra i connettori COMPONENT OUT (PR, PB e Y) sul retro del prodotto e i connettori di ingresso video Component del televisore.

METODO 2: SCART

Se il televisore è dotato di ingresso SCART, collegare il cavo video fornito tra il connettore VIDEO OUT sul retro del prodotto e il connettore VIDEO sull'adattatore SCART, quindi collegare il connettore dell'adattatore SCART al connettore SCART IN sul televisore.

METODO 3: Video composito

Collegare il cavo video fornito tra il connettore VIDEO OUT nella parte posteriore del prodotto e il connettore VIDEO IN sul televisore.

NOTA

• Quando è selezionato il modo di scansione progressiva, l'uscita VIDEO non fornisce alcun segnale.
• Questo prodotto opera in modo scansione interlacciata 480i (576i) per l'uscita Component/composita.
• Dopo aver eseguito il collegamento video, impostare la sorgente di ingresso video del televisore in modo che corrisponda al modo di uscita video del prodotto.

Accendere il prodotto prima di impostare la sorgente di ingresso video sul televisore. Per ulteriori informazioni su come selezionare la sorgente di ingresso video del televisore, consultare il manuale del televisore.

ATTENZIONE

Non collegare l'unità attraverso un videoregistratore. I segnali video provenienti dai videoregistratori potrebbero essere influenzati da sistemi di protezione del copyright, causando distorsione dell'immagine sul televisore.

Italiano

Collegamenti

FUNZIONE P.SCAN (SCANSIONE PROGRESSIVA)

A differenza della scansione interlacciata standard, in cui due campi di informazioni sulle immagini si alternano per creare l'intera immagine (prima le linee di scansione dispari, poi le linee di scansione pari), la scansione progressiva utilizza un solo campo di informazioni (tutte le linee sono visualizzate contemporaneamente) per creare un'immagine chiara e dettagliata priva di linee di scansione visibili.

1. Premere il tasto ARRESTO.
2. Nella riproduzione di un disco, premere il tasto ARRESTO due volte; il messaggio "STOP" viene visualizzato sullo schermo.
3. Tenere premuto per altri 5 secondi il tasto P.SCAN sul telecomando.
4. Premendo il tasto per altri 5 secondi, si seleziona alternativamente "P.SCAN" e "I.SCAN".
5. Quando si seleziona P.SCAN, sullo schermo viene visualizzato "P.SCAN".
6. Per impostare il modo P.Scan per i dischi DivX, premere il tasto P.SCAN sul telecomando per altri 5 secondi. Inserire un disco nell'unità (viene visualizzato "NO DISC"), quindi caricare il disco DivX e riprodurlo.

Collegamento dell'antenna FM

1. Collegare l'antenna FM fornita al connettore antenna FM.
2. Muovere lentamente il filo dell'antenna finché non si trova una posizione con una buona ricezione, quindi fissarlo a un muro o a un'altra superficie rigida.

NOTA

• Questo prodotto non riceve le trasmissioni AM.

14 Italiano

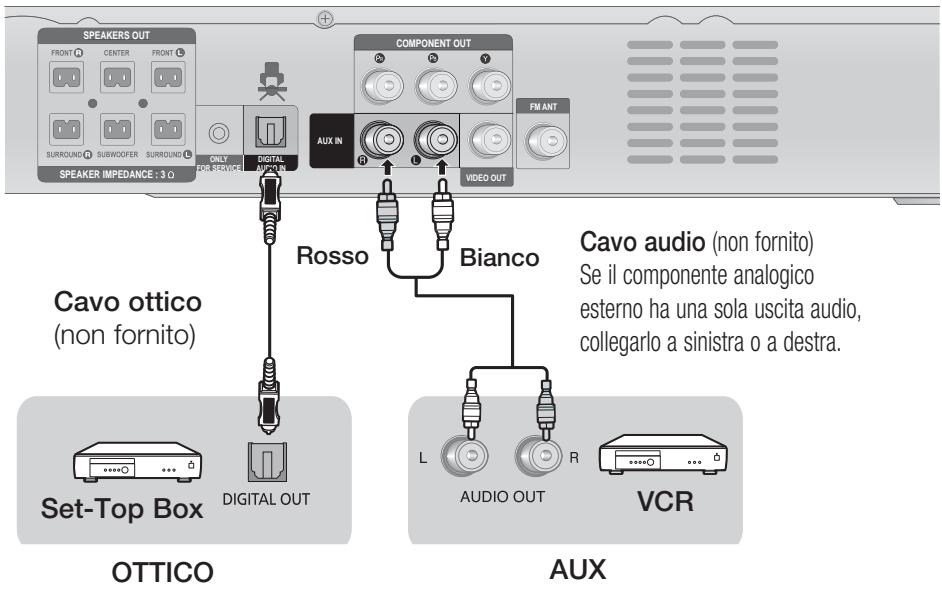

Collegamento dell'audio da apparecchi esterni

AUX: Collegamento di un componente analogico esterno

Componenti con segnale analogico come un videoregistratore.

1. Collegare AUX IN (Audio) nella parte posteriore del prodotto all'uscita audio del componente analogico esterno.
2. Assicurarsi che i colori dei connettori corrispondano.
3. Premere il tasto FUNCTION per selezionare l'ingresso AUX.
4. I modi vengono selezionati nella sequenza seguente:

DVD/CD → D.IN → AUX → USB → FM

NOTA

• È possibile collegare il connettore di uscita video del videoregistratore al televisore e collegare i connettori di uscita audio del videoregistratore a quello del prodotto.

OTTICO: Collegamento di un componente digitale esterno

Per apparecchi con segnale digitale come ad es. ricevitore per TV via cavo/ricevitore satellitare (Set-Top Box).

1. Collegare DIGITAL AUDIO IN (OPTICAL) sul retro del prodotto all'uscita digitale del componente digitale esterno.
2. Premere il tasto FUNCTION per selezionare D.IN
3. I modi vengono selezionati nella sequenza seguente:

DVD/CD → D.IN → AUX → USB → FM

Configurazione

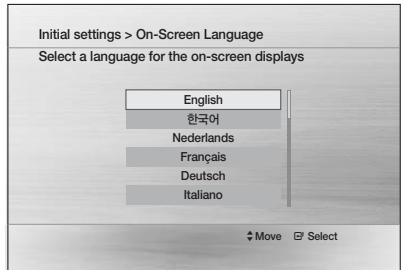

Operazioni preliminari (impostazioni iniziali)

1. Al primo collegamento con il televisore, premere il tasto di ACCENSIONE. Viene visualizzata la schermata di configurazione iniziale.

1. Premere i tasti ▲▼ per selezionare la lingua desiderata, quindi premere il tasto INVIO.
2. Premere il tasto INVIO per selezionare il pulsante Start.
3. Premere i tasti ▲▼ per selezionare il formato desiderato per il televisore, quindi premere il tasto INVIO.

NOTA

• Nel caso non sia stata selezionata una lingua preferita nelle impostazioni iniziali, all'accensione del prodotto viene visualizzata una finestra di selezione della lingua.
• La selezione della lingua si applica a tutti i menu: Menu a video, Disc Menu (Menu Disco), Audio (Audio), Subtitle (Sottotitolo). Per tornare alla schermata precedente, premere il pulsante RETURN.
• Una volta selezionata la lingua per il menu, è possibile cancellarla premendo il tasto di ARRESTO (■) sul telecomando per almeno 5 secondi quando non è inserito alcun disco.
• Se la schermata Initial Setting (Impostazione iniziale) non viene visualizzata, vedere Impostazione iniziale. (Vedere a pagina 18)

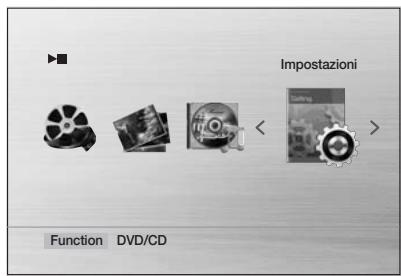

Impostazione del menu di configurazione

Il procedimento per accedere può variare a seconda del menu selezionato. La GUI (interfaccia utente grafica) di questo manuale potrebbe non corrispondere a quella qui riportata. Ciò dipende dalla versione del firmware.

TASTO MENU: visualizza il menu principale.

TASTO INVIO / DIREZIONE

Spostare il cursore e selezionare una voce. Selezionare la voce evidenziata. Confermare l'impostazione.

TASTO RETURN: ritorna al menu di configurazione precedente.

TASTO EXIT: esce dal menu di configurazione.

1. Premere il tasto di ACCENSIONE.
2. Premere i tasti per selezionare Impostazioni, quindi premere il tasto INVIO.
3. Premere i tasti per selezionare il menu desiderato, quindi premere il tasto INVIO.
4. Premere i tasti per selezionare il sottomenu desiderato, quindi premere il tasto INVIO.
5. Premere i tasti ▲▼ per selezionare la voce desiderata, quindi premere il tasto INVIO.
6. Premere il tasto EXIT per uscire dal menu di configurazione.

Display

È possibile configurare diverse opzioni per il display, quali formato, risoluzione, ecc.

Formato del televisore

Per alcuni tipi di televisore, è possibile che si desideri regolare l'impostazione dello schermo.

4:3 Pan-Scan

Selezionare questa opzione se si desidera vedere il formato video 16:9 fornito dal DVD senza le fasce nere in basso e in alto anche se si ha un televisore con formato 4:3 (le porzioni all'estrema destra e all'estrema sinistra dell'immagine verranno tagliate).

4:3 Letter Box

Selezionare questa opzione per utilizzare il massimo rapporto larghezza/altezza 16:9 fornito dal DVD anche se si usa un televisore con un rapporto 4:3. In cima e in fondo alla schermata appaiono fasce nere.

16:9 Wide

È possibile visualizzare l'intera immagine in 16:9 sul televisore panoramico.

NOTA

• Se un DVD è in formato 4:3, non è possibile vederlo in formato panoramico.
• Poiché i dischi DVD sono registrati in vari formati, saranno diversi a seconda del software, del tipo di televisore e dell'impostazione del formato dello schermo.

Segn. uscita video

Paesi diversi applicano standard TV diversi.

• NTSC: è possibile selezionare il formato video NTSC
• PAL: è possibile selezionare il formato video PAL

Audio

Impostazione diffusori

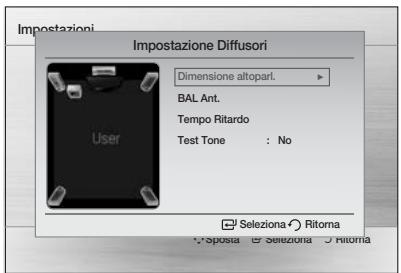

Dimensione altoparlanti

In questa modalità è possibile impostare le dimensioni dei diffusori centro, posteriori e anche il tono di test.

• Per i diffusori anteriori, il modo è impostato su Picco.
• Per il subwoofer, il modo è impostato su Presente (Ora).
• Per i diffusori centro e posteriori è possibile selezionare i modi Picco o Nessuno.
• Picco: selezionare questa opzione per utilizzare i diffusori.
• Nessuno: selezionare questa opzione quando non è collegato nessun diffusore.

NOTA

Il modo diffusori può variare a seconda delle impostazioni Dolby Pro Logic e Stereo.

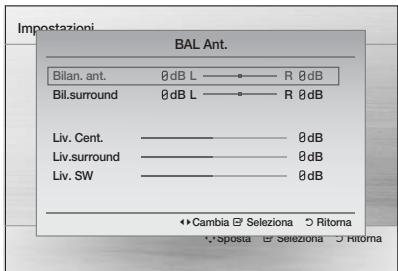

BAL Ant.

È possibile regolare il bilanciamento e il livello di ciascun diffusore.

Premere i tasti per selezionare e regolare il diffusore desiderato. Premere i tasti per regolare le impostazioni.

Regolazione bil. ant./surround

• È possibile selezionare un valore compreso tra 0 e -6. Il volume diminuisce più ci si avvicina a -6.

Regolazione del livello dei diffusori centro/surround/subwoofer

Il livello del volume può essere regolato tra +6dB e -6dB. Il livello dell'audio aumenta più ci si avvicina a +6dB e si abbassa più ci si avvicina a -6dB.

Configurazione

Tempo Ritardo

Se i diffusori non possono essere collocati a uguali distanze dalla posizione di ascolto, è possibile regolare il ritardo dei segnali audio dei diffusori centro e surround. È anche possibile impostare il tono di test in questo modo.

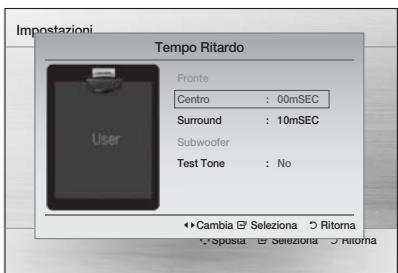

Impostazione del ritardo dei diffusori

Per la riproduzione di audio surround a 5.1 canali, l'effetto migliore si ottiene se la distanza tra l'utente e ciascun diffusore è la stessa.

Dato che i suoni arrivano nella posizione di ascolto in tempi diversi a seconda della collocazione dei diffusori, è possibile regolare questa differenza aggiungendo un effetto di ritardo ai diffusori centro e surround.

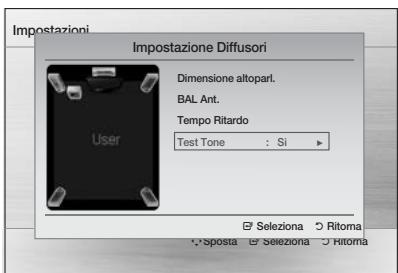

Utilizzare la funzione Tono di test per controllare i collegamenti dei diffusori.

• Premere i tasti per selezionare Sì.
• Il tono di test verrà inviato in sequenza ai diffusori anteriore sinistro → centro → anteriore destro → surround destro → surround sinistro → subwoofer.

Per arrestare il tono di test, premere il tasto INVIO.

DRC (compressione del livello audio)

Questa funzione permette il bilanciamento tra i suoni più alti e quelli più bassi. Questa funzione permette di apprezzare l'audio Dolby Digital quando si guardano film a basso volume.

• È possibile selezionare Pieno, 6/8, 4/8, 2/8 o No.

SINC.AUDIO

La sincronizzazione audio e video potrebbe non corrispondere con la TV digitale.

Se si verifica questo inconveniente, regolare il ritardo dell'audio per sincronizzarlo con il video.

• È possibile impostare un ritardo dell'audio compreso tra 0 mSec e 300 mSec. Impostarlo al livello ottimale.

Sistema

Impostazione iniziale

Utilizzando le impostazioni iniziali, è possibile impostare la lingua e il formato TV.

[ Registrazione DivX(R) ]

Vedere il codice di registrazione DivX(R) VOD per acquistare e riprodurre contenuti DivX(R) VOD.

Lingua

È possibile selezionare la lingua preferita per il menu a video, il menu del disco, ecc.

Lingua OSD	Selezionare la lingua per l'OSD.
Menu Disco	Selezionare la lingua per il menu del disco.
Audio	Selezionare la lingua per l'audio del disco.
Sottotitolo	Selezionare la lingua per i sottotitoli del disco.

※ Per selezionare un'altra lingua, selezionare OTHERS (ALTRO) per Disc Menu (Menu Disco), Audio (Audio) e Subtitle (Sottotitolo), quindi inserire il codice della lingua del proprio Paese (vedere a pagina 28).

※ Non è possibile selezionare OTHERS (ALTRO) nel menu OSD Language (Lingua OSD).

NOTA

La lingua selezionata appare solo se è supportata dal disco.

Sicurezza

La funzione di protezione bambini funziona in combinazione con i DVD a cui è stata assegnata una classificazione per indicare i tipi di DVD adatti per tutta la famiglia. Esistono 8 livelli di classificazione per i dischi.

Livello Blocco

Selezionare il livello di blocco desiderato.

I numeri più grandi indicano programmi riservati agli adulti. Ad esempio, se si seleziona fino al livello 6, i dischi che contengono i livelli 7 o 8 non vengono riprodotti.

Immettere la password e premere il tasto INVIO.

• Per impostazione predefinita la password è "0000".
• Una volta completata l'impostazione, si torna alla schermata precedente.

Cambia Password.

Selezionare Cambia e inserire la password di 4 cifre per impostare la protezione bambini utilizzando i tasti numerici sul telecomando.

Se non si ricorda la password

1. Rimuovere il disco.
2. Tenere premuto il tasto di ARRESTO (■) sul telecomando per almeno 5 secondi. Tutte le impostazioni vengono riportate ai valori predefiniti.

Supporto

Informazioni prodotto

Fornire le informazioni sul prodotto, quali il codice del modello, la versione software, ecc.

Funzioni di base

Riproduzione di un disco

1. Premere il tasto di APERTURA/CHIUSURA (▲).
2. Inserire delicatamente un disco nel vano, con l'etichetta rivolta verso l'alto.
3. Premere il tasto APERTURA/CHIUSURA (▲) per chiudere il vano del disco.

NOTA

Funzione di ripresa della riproduzione: quando si interrompe la riproduzione del disco, il prodotto ricorda il punto dell'interruzione; così, quando si preme di nuovo il tasto di RIPRODUZIONE, la riproduzione riprende da dove è stata interrotta. (Questa funzione è disponibile soltanto per i DVD). Premere il tasto di ARRESTO due volte durante la riproduzione per disattivare la funzione di ripresa della riproduzione. - Quando il prodotto è in pausa, se non si preme nessun tasto sul prodotto o sul telecomando per più di 3 minuti, passa al modo di Arresto. La schermata iniziale può essere diversa a seconda del contenuto del disco. I dischi piratati non vengono riprodotti da questo prodotto perché violano il CSS (Content Scrambling System: sistema di protezione contro la copia). Viene visualizzato un simbolo quando viene premuto un tasto non valido.

Funzione di salvaschermo TV/risparmio energia

• Se in modo di arresto o di riproduzione non viene premuto nessun tasto per più di 5 minuti si attiva il salvaschermo.
• Se il salvaschermo viene lasciato in funzione per più di 20 minuti, l'unità si spegne automaticamente. (Tranne durante la riproduzione di musica)

Funzioni di base

Riproduzione di CD audio (CD-DA)/MP3/WMA

1. Inserire un CD audio (CD-DA) o un disco MP3 nel vano del disco.

Per i CD audio, la prima traccia viene riprodotta automaticamente.

• Premere i tasti I ▶▶ per passare alla traccia precedente/successiva.

Per i dischi MP3/WMA, premere i tasti ◀ ▶ per selezionare Musica, quindi premere il tasto INVIO.

• Premere i tasti ▲ ▼ ◀ ▶ per selezionare il file desiderato, quindi premere il tasto INVIO.
• Premere i tasti ◀ ▶ per passare alle pagine precedenti/successive.
• Premere il tasto di ARRESTO (■) per arrestare la riproduzione.

NOTA

A seconda del modo di registrazione, alcuni CD MP3/WMA potrebbero non essere riprodotti. Il sommario dei CD MP3 varia a seconda del formato delle tracce MP3/WMA registrate sul disco. I file WMA-DRM e i DTS CD non possono essere riprodotti. - Durante la riproduzione di MP3/WMA/CD, i tasti numerici non funzionano.

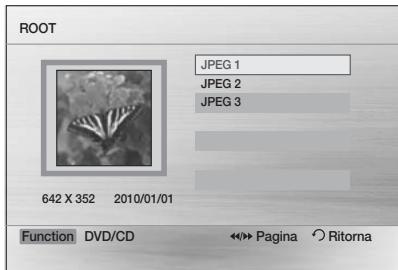

Riproduzione di file JPEG

Le immagini riprese con una fotocamera o una videocamera e i file JPEG memorizzati su PC possono essere copiati su CD e riprodotti con questo prodotto.

1. Inserire un disco JPEG nel vano del disco.
2. Premere i tasti ◀ ▶ per selezionare Foto, quindi premere il tasto INVIO.
3. Premere i tasti ▲ ▼ per selezionare la cartella da riprodurre, quindi premere il tasto INVIO.
4. Premere i tasti ▲ ▼ per selezionare la foto da riprodurre, quindi premere il tasto INVIO.
5. Il file selezionato viene riprodotto e viene avviata la proiezione delle diapositive.
6. Per arrestare la proiezione delle diapositive, premere il tasto di PAUSA (II).
7. Per visualizzare i file precedenti/successivi, premere i tasti ◀ ▶, nel modo presentazione.

Funzione di rotazione

Premere i tasti VERDE (B) o GIALLO (C) in modo PAUSA.

• Tasto VERDE (B): ruota di 90° in senso antiorario.
• Tasto GIALLO (C): ruota di 90° in senso orario.

NOTA

Le risoluzioni massime supportate da questo prodotto sono 5120 x 3480 (o 19.0 MPixel) per i file JPEG standard e 2048 x 1536 (o 3.0 MPixel) per i file di immagini progressive.

20 Italiano

Utilizzo della funzione di riproduzione

Ricerca avanti/indietro

Premere i tasti per la funzione di ricerca.

四 1 → 四 2 → 四 3 → 四 4

1→2→3→4

NOTA

• Nel modo di ricerca non viene emesso nessun suono.
• Durante la ricerca della riproduzione viene emesso un suono solo a velocità 1 e 2.
• Questa funzione è disponibile solo per il CD-DA.

Salto di scene/canzoni

Premere i tasti I<

• Ogni volta che si premono questi tasti durante la riproduzione, vengono riprodotti il capitolo, la traccia o la cartella (file) precedenti o successivi. Non è possibile saltare capitoli consecutivamente.

Riproduzione al rallentatore

Premere il tasto PAUSA (II) e poi il tasto ▸ per la riproduzione al rallentatore.

Non viene emesso alcun suono durante la riproduzione rallentata. La riproduzione rallentata all'indietro non funziona.

Riproduzione fotogramma per fotogramma

Premere ripetutamente il tasto PAUSA.

L'immagine avanza di un fotogramma ogni volta che si preme il tasto durante la riproduzione.

NOTA

L'audio non è disponibile durante la riproduzione fotogramma per fotogramma.

Funzione di salto di 5 minuti

Durante la riproduzione, premere i tasti ◀,▸

• La riproduzione salta 5 minuti in avanti ogni volta che si preme il tasto.
• La riproduzione salta 5 minuti all'indietro ogni volta che si preme il tasto

NOTA

• Questa funzione è disponibile solo per DivX contenti informazioni sull'ora.

Utilizzo del menu del disco

È possibile visualizzare i menu per la lingua dell'audio, la lingua dei sottotitoli, il profilo, ecc.

1. Durante la riproduzione, tenere premuto il tasto DISC MENU del telecomando.

1. Premere i tasti ▲▼▲▶ per effettuare la selezione desiderata, quindi premere il tasto INVIO.

NOTA

• Su alcuni dischi, le voci di impostazione del menu potrebbero variare e tale menu potrebbe non essere disponibile.

Italiano

Funzioni di base

Utilizzo del menu dei titoli

Per i DVD che contengono più titoli, è possibile visualizzare il titolo di ogni filmato.

1. Durante la riproduzione, premere il tasto TITLE sul telecomando.

NOTA

• Su alcuni dischi, le voci di impostazione del menu potrebbero variare e il menu potrebbe non essere disponibile.

Ripetizione della riproduzione

Ripetizione DVD/DivX

È possibile ripetere il titolo, il capitolo o la sezione (ripetizione A-B) del DVD/DivX.

1. Durante la riproduzione DVD/DivX, premere il tasto REPEAT sul telecomando.
2. Premere i tasti per selezionare il modo di ripetizione desiderato, quindi premere il tasto INVIO.
3. Premere i tasti per selezionare No per ritornare alla riproduzione normale, quindi premere il tasto INVIO.

BRIESE	Titolo → Capitolo → A - → No
BWL	Titolo → Cartella → Tutto → No

Ripetizione CD/MP3

1. Durante la riproduzione CD/MP3, premere il tasto REPEAT ripetutamente per selezionare il modo di ripetizione desiderato.

CO	→ → CO → ALL → XC → A-B (Ripeti disattivato → Ripeti disco → Ripeti tutto → Casuale → Ripeti sezione A-B)
MPC	→ → CO → CO → ALL → XC (Ripeti disattivato → Ripeti traccia→ Directory di ripetizione (Directory) → Ripeti tutto → Casuale)

Ripetizione della riproduzione A-B

È possibile riprodurre ripetutamente una determinata sezione di un DVD o di un CD.

1. Durante la riproduzione di un disco DVD o CD, premere il tasto REPEAT sul telecomando.
2. Per i DVD, premere i tasti per selezionare A-. Per i CD premere ripetutamente il tasto REPEAT finché non appare
3. Premere il tasto INVIO nel punto in cui si desidera che inizi la ripetizione della riproduzione (A).
4. Premere il tasto INVIO nel punto in cui si desidera interrompere la ripetizione della riproduzione (B).
5. Per tornare al modo di riproduzione normale, per i DVD, premere i tasti ▲▼ per selezionare No. Per i CD, premere il tasto REPEAT per selezionare ⇒.

NO

La funzione di ripetizione A-B non funziona con i dischi DivX, MP3 o JPEG.

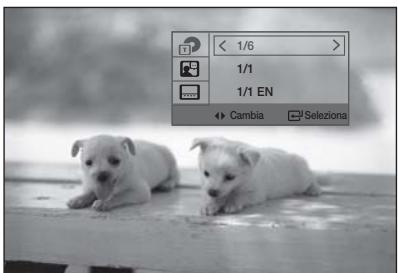

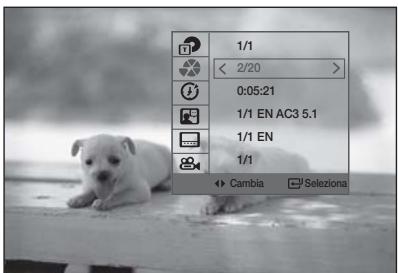

Visualizzazione delle informazioni sul disco

1. Durante la riproduzione, premere il tasto TOOLS sul telecomando.
2. Premere i tasti ▲▼ per selezionare la voce desiderata.
3. Premere i tasti ◀▶ per apportare le modifiche desiderate alle impostazioni, quindi premere il tasto INVIO.
4. È possibile utilizzare i tasti numerici sul telecomando per controllare alcune voci.
5. Per far scomparire le informazioni sul disco, premere di nuovo il tasto TOOLS.

NOTA

• Se si stanno riproducendo contenuti dal menu degli strumenti, su alcuni dischi è possibile che alcune funzioni non siano abilitate.
• È possibile selezionare Dolby Digital o Pro Logic, a seconda del disco.
• Alcuni menu degli strumenti potrebbero differire a seconda dei dischi e dei file.

Menu TOOLS

Titolo (T): Per accedere al titolo desiderato quando sul disco è presente più di un titolo. Se ad esempio un DVD contiene più di un filmato, ognuno di essi viene identificato come Titolo. - Capitolo (C): La maggior parte dei dischi DVD è registrata in capitoli in modo che si possa trovare rapidamente un capitolo specifico. - Tempo di riproduzione (T): Consente di riprodurre un filmato a partire dall'ora desiderata. È necessario inserire l'ora di inizio come riferimento. La funzione di ricerca dell'ora non funziona su alcuni dischi. - Audio (A): Indica la lingua del film. Un disco DVD può contenere fino a 8 lingue per l'audio. - Sottotitolo (S): Indica le lingue dei sottotitoli disponibili nel disco. È possibile scegliere la lingua dei sottotitoli oppure disattivarli. Un disco DVD può contenere fino a 32 lingue dei sottotitoli. - Angolo (V): È possibile utilizzare questa funzione quando un DVD contiene più angolazioni per una determinata scena.

Selezione della lingua dell'audio

1. Premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare AUDIO (A).
3. Premere i tasti ◀▶ per selezionare la lingua audio desiderata.
4. A seconda delle lingue presenti su un DVD, viene selezionata una lingua audio diversa ogni volta che si preme il tasto.

NOTA

L'AUDIO DTS non è supportato.

Italiano

Funzioni di base

Selezione della lingua dei sottotitoli

1. Premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare SOTTOTITOLI (□).
3. Premere i tasti ◀▶ per selezionare la lingua desiderata per i sottotitoli.
4. A seconda delle lingue presenti su un disco DVD, viene selezionata una lingua per i sottotitoli diversa ogni volta che si preme il tasto.

NOTA

• Su alcuni dischi le funzioni di lingua dei sottotitoli e dell'audio potrebbero non essere disponibili.

Funzione Didascalie

• È necessario avere un po' di esperienza di estrazione e editing di video per usare questa funzione correttamente.
• Per utilizzare la funzione Didascalie, salvare il file con le didascalie (.smi) con lo stesso nome del file DivX (.avi) e nella stessa cartella.

Esempio: Radice Samsung_007CD1.avi Samsung_007CD1.smi

• Per il nome del file è possibile utilizzare fino a 100 caratteri alfanumerici o 50 caratteri dell'Asia orientale (caratteri a 2 byte come il coreano e il cinese).
• I sottotitoli dei file DivX .smi, .sub, *.srt nelle 148 kbyte non sono supportati.

Funzione Angolo

Questa funzione consente di visualizzare la stessa scena da angolazioni diverse.

1. Premere il tasto TOOLS.
2. Premere i tasti ▲/▼ per selezionare ANGOLO ( ).
3. Premere i tasti ◀/▶ per selezionare l'angolo desiderato.

NOTA

La funzione Angolo funziona solo con i dischi su cui sono state registrate più angolazioni.

DIMMER

È possibile regolare la luminosità dello schermo sull'unità principale.

Premere il tasto DIMMER.

Modo audio

GIGA

La funzione GIGA Sound amplifica i bassi e raddoppia la loro potenza consentendo di apprezzare un suono effettivamente più potente.

La funzione GIGA Sound viene applicata solo al subwoofer.

Premere il tasto GIGA.

NOTA

Se GIGA Sound è impostato su "ON", gli altri effetti campo audio non saranno applicati. Se DOLBY PLII è impostato su "ON", non viene applicato l'effetto audio GIGA. Il suo GIGA si ottiene solo in modo LPCM a 2 canali.

• DSP (Digital Signal Processor): I modi DSP sono stati progettati per simulare diversi ambienti acustici.
• EQ: è possibile selezionare POPS, JAZZ, ROCK,

ecc. per ottimizzare l'audio in base al genere di musica che si sta ascoltando.

Premere il tasto DSP/EQ.

POPS, JAZZ, ROCK → STUDIO → CLUB → HALL → MOVIE → CHURCH → OFF

NOTA

La funzione DSP/EQ è disponibile solo in modo Stereo. La funzione DSP/EQ non è disponibile durante la riproduzione di un segnale AC3 in modo 2.1 canali.

S/W LEVEL

È anche possibile premere il tasto S/W LEVEL sul telecomando e utilizzare i tasti < o > per regolare il livello del subwoofer.

Premere il tasto S/W LEVEL.

Modo Dolby Pro Logic II

È possibile selezionare il modo audio Dolby Pro Logic II desiderato, la funzione P.Bass o di intensificazione MP3.

Premere il tasto PL II.

MP3 ENHANCE ON → POWER BASS ON → POWER BASS OFF → MUSIC → MOVIE → PROLOG → MATRIX → STEREO

NOTA

Per la selezione del modo Pro Logic II, collegare il dispositivo esterno ai connettori AUDIO IN (L e R) sul prodotto. Se si collega un solo ingresso (L o R), non è possibile ascoltare l'audio surround. La funzione Pro Logic II è disponibile solo nel modo Stereo. La funzione Pro Logic II non è disponibile durante la riproduzione di un segnale AC3 in modo 2.1 canali.

Radio

Utilizzo dei tasti del telecomando

1. Premere il tasto FUNCTION per selezionare FM.
2. Selezionare la stazione desiderata.
3. Sintonizzazione preimpostata: è necessario innanzitutto aggiungere una frequenza preimpostata desiderata. Premere il tasto di ARRESTO (■) per selezionare PREDEFINITO e poi premere il tasto TUNING (↑) per selezionare la stazione preimpostata.
4. Sintonizzazione manuale: Premere il tasto di ARRESTO (■) per selezionare MANUALE e poi premere il tasto TUNING (↑) per sintonizzarsi su una frequenza inferiore o superiore.
5. Sintonizzazione automatica: Premere il tasto di ARRESTO (■) per selezionare MANUALE e poi tenere premuto il tasto TUNING (↑) per cercare automaticamente la banda.

Impostazione mono/stereo

Premere il tasto MO/ST.

• Ogni volta che si preme il tasto, l'audio passa da STEREO a MONO e viceversa.
• Nelle zone con scarsa ricezione, selezionare MONO per una trasmissione chiara e priva di interferenze.

Memorizzazione delle stazioni

Esempio: Memorizzazione di FM 89.10

1. Premere il tasto FUNCTION per selezionare FM.
2. Premere il tasto TUNING (A~) per selezionare <89.10>.
3. Premere il tasto TUNER MEMORY.
4. Il numero lampeggia sul display.
5. Premere i tasti TUNING (¬∨) per selezionare il numero in cui memorizzare la stazione.
6. È possibile scegliere un numero compreso tra 1 e 15.
7. Premere di nuovo il tasto TUNER MEMORY.
8. Premere il tasto TUNER MEMORY prima che il numero scompaia dal display.
9. Il numero scompare dal display e la stazione viene memorizzata in memoria.

1. Per memorizzare un'altra stazione, ripetere i passi da 2 a 5.

Funzioni avanzate

Funzione USB

Riproduzione di file multimediali utilizzando la funzione Host USB

Collegando il dispositivo di memorizzazione alla porta USB del prodotto, è possibile riprodurre file multimediali come immagini, video e brani musicali salvati su un lettore MP3, su una Memory Stick USB o in una fotovideocamera digitale con qualità video elevata e sistema audio a 5.1 canali.

1. Collegare il dispositivo USB alla porta USB sul pannello anteriore del prodotto.
2. Premere il tasto FUNCTION per selezionare USB.
3. USB appare sulla schermata di visualizzazione e poi scompare.
4. Premere i tasti ◀ per selezionare i Video, le Foto e le Musica desiderati.
5. Selezionare un file da riprodurre.

Rimozione sicura del dispositivo USB

Prima di scollegare il cavo USB eseguire la rimozione sicura del dispositivo USB, per evitare di danneggiare la memoria integrata al suo interno.

• Premere il tasto GIALLO (C).
• Sul display appare REMOVE. Rimuovere il cavo USB.

NOTA

Per ascoltare i file musicali con l'audio a 5.1 canali, è necessario impostare il modo Dolby Pro Logic II su Matrix (Matrice). (Vedere a pagina 25) Rimuovere lentamente il cavo USB alla porta USB. In caso contrario, potrebbe provocare danni alla porta USB.

Registrazione USB

Durante la coproduzione di CD-DA (Compact Disc Digital Audio) con la funzione di registrazione USB, è possibile registrare la sorgente audio nella memoria USB.

1. Collegare il dispositivo USB al prodotto.
2. Inserire il disco CD-DA nel vano CD.
3. Premere il tasto USB REC sul telecomando.

Per avviare il ripping della traccia corrente, premere il tasto USB REC sul telecomando mentre il sistema sta riproducendo la traccia o è momentaneamente in pausa.

• Per registrare l'intero CD, tenere premuto il tasto USB REC sul telecomando.
• Sul display viene visualizzato FULL CD RIPPING (RIPPAGGIO CD COMPLETO) e viene avviata la registrazione.
• Premere il tasto di ARRESTO (■) per arrestare la registrazione.
• Quando la registrazione USB del CD è completata, viene creata una nuova cartella nell'unità USB chiamata "RECORDING" (REGISTRAZIONE). I contenuti vengono salvati nella cartella in formato MP3.

Non scollegare la connessione USB o il cavo di alimentazione durante la registrazione USB, altrimenti si possono danneggiare i dati. Per interrompere la registrazione USB, premere il tasto di ARRESTO e scollegare il dispositivo USB dopo che il sistema ha terminato la riproduzione del CD. - Se si scollega il collegamento USB durante la registrazione USB, il sistema si spegne e non sarà possibile eliminare il file registrato. - Se si collega il dispositivo USB al sistema durante la riproduzione di un CD, il sistema si arresta temporaneamente e la riproduzione viene riavviata. Non è possibile registrare dischi DTS-CD. - Se la durata di registrazione è inferiore a 5 secondi, non è possibile creare un file registrato. La registrazione USB funziona soltanto se il dispositivo USB è formattato nel file system FAT. (il file system NTFS non è supportato). - Durante la registrazione USB del CD non viene emesso il segnale audio.

Altre informazioni

Risoluzione dei problemi

Se il prodotto non funziona correttamente, consultare la tabella che segue. Se il problema non è elencato nella tabella o se le istruzioni fornite non portano a una soluzione, spegnere il prodotto, scollegare il cavo di alimentazione e contattare il rivenditore autorizzato più vicino o il Centro di assistenza di Samsung Electronics.

Sintomo	Controlli/rimedi
Non si riesce ad esrarre il disco.	Il cavo di alimentazione è ben collegato alla presa? Spagnere l'unità, quando riaccenderla.
La riproduzione non si avvia.	Controllare il codice regionale del DVD. È possible che i DVD acquistati all'estero non siano riproducibili. I CD-ROM e i DVD-ROM non possono essere riprodotti con quello prodotto. Assicurarsi che il livello di blocco sa corretto.
La riproduzione non si avvia immeditamente quando viene premuto il tasto di riproduzione/pausa.	Il disco è deformato o ha la superficie graffiti? Pulire il disco.
L'audio non viene ripodotto.	Non si sente l'audio durante la riproduzione veloce, la riproduzione rallentata e la riproduzione fotogramma per fotogramma. I diffusori sono colgati correttamente? La configurazione dei diffusori è personalizzata correttamente? Il disco è gravamente danneggiato?
L'audio viene emesso soltanto da alcuni dei diffusori, non da tutti e 6.	Per alcuni dischi DVD, il suono viene emesso soltanto dai diffusori anteriors. Controllare se i diffusori sono colgati correttamente. Regolare il volume. Durante l'ascollo di un CD, della radio o della TV, l'audio viene emesso soltanto dai diffusori anteriors. Selezione "PROLOG" premendo PL II (Dolby Pro Logic II) sul telecomando per usare tutti e sei i diffusori.
Non viene prodotto l'audio Dolby Digital 5.1 CH Surround.	Il disco reca il marchio "Dolby Digital 5.1 CH"? Il suono Dolby Digital 5.1 CH Surround viene prodotto soltanto se il disco è registrato con un audio a 5.1 canali. La lingua audio è impostata correttamente su Dolby Digital 5.1-CH?
Il Telecomando non funziona.	Il telecomando viene utilizzato con un'angolazione e una distanza comprese nella sua portata? Le batterie sono scariche? Le funzioni del telecomando del modo (DVD RECEIVER/TV) sono state selezione correttamente?
Il disco gira, ma non viene riprodotta nessuna imagine. La qualità dell'immagine è scarsa e l'imagine trema.	Il tevisore è accesso? I cavi video sono colgati correttamente? Il disco è sporco o danneggiato? I dischi di scarsa qualità potrebbero non essere riproducibili.
La lingua dell'audio e i sottotitoli non funzionano.	La lingua dell'audio e i sottotitoli non funzionano se il disco non li contiene.
Il menu del disco/titolo non appeare neanche quando viene selezionata la funzione disco/titolo.	Si sta using an un disco che non contiene menu?
Il formato non più essereambiato.	È possibile riproduire i DVD 16:9 in modo 16:9 WIDE, 4:3 LETTER BOX o 4:3 PAN SCAN, ma i DVD 4:3 possono essere visti soltanto in formato 4:3. Selezionale la funzione appropriata in base alla copertina del disco DVD.

Altre informazioni

Sintomo	Controlli/rimedi
Il prodotto non funziona.(esempio: L'apparechio si spegne, il tasto del pannello anteriore non funziona o si sentono strani rumori).Il prodotto non funziona normalmente.	Tenere premuto il tasto di ARRESTO (■) sul telecommando per almeno 5 secondi nella sua splottazione. Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.Usellarla solo in caso di necessità.
Non si ricorda la password del livello di protezione bambini.	Mentre sul display del prodotto è visualizzato il messaggio "NO DISC (NESSUN DISCO)", tenere premuto il tasto di ARRESTO (■) del telecommando per almeno 5 secondi. Sul display viene visualizzato "INIT(INIZ.)" e tutte le impostazioni ritornano ai valori predefiniti.Quindi premere il tasto di ACCENSIONE.Usellarva la funzione RESET vengono cancellate tutte le impostazioni memorizzate.Usellarla solo in caso di necessità.
La radio non funziona.	L'antenna è collegata correttamente?Se il segnale d'ingresso dell'antenna è debole, installare un'antenna FM esterna in un'area con una Buona ricezione.

Elenco codici lingue

Inserire il codice appropriato per OTHERS (ALTRO) di Disc Menu (Menu Disco), Audio (Audio) e Subtitle (Sottotitolo). (Vedere a pagina 18~19).

Codice	Lingua	Codice	Lingua	Codice	Lingua	Codice	Lingua	Codice	Lingua
1027	Afar	1142	Greek	1239	Interlingue	1345	Malagasy	1482	Kirundi	1527	Tajik
1028	Abkhazian	1144	English	1245	Inupiak	1347	Maori	1483	Romanian	1528	Thai
1032	Afrikaans	1145	Esperanto	1248	Indonesian	1349	Macedonian	1489	Russian	1529	Tigrinya
1039	Amharic	1149	Spanish	1253	Icelandic	1350	Malayalam	1491	Kinyarwanda	1531	Turkmen
1044	Arabic	1150	Estonian	1254	Italian	1352	Mongolian	1495	Sanskrit	1532	Tagalog
1045	Assamese	1151	Basque	1257	Hebrew	1353	Moldavian	1498	Sindhi	1534	Setswana
1051	Aymara	1157	Persian	1261	Japanese	1356	Marathi	1501	Sangro	1535	Tonga
1052	Azerbaijani	1165	Finnish	1269	Yiddish	1357	Malay	1502	Serbo-Croatian	1538	Turkish
1053	Bashkir	1166	Fiji	1283	Javanese	1358	Maltese	1503	Singhalese	1539	Tsonga
1057	Byelorussian	1171	Faeroese	1287	Georgian	1363	Burmese	1505	Slovak	1540	Tatar
1059	Bulgarian	1174	French	1297	Kazakh	1365	Nauru	1506	Slovenian	1543	Twi
1060	Bhari	1181	Frisian	1298	Greenlandic	1369	Nepali	1507	Samoan	1557	Ukrainian
1069	Bislama	1183	Irish	1299	Cambodian	1376	Dutch	1508	Shona	1564	Urdu
1066	Bengali; Bangla	1186	Scotts Gaelic	1300	Canada	1379	Norwegian	1509	Somali	1572	Uzbek
1067	Tibetan	1194	Galician	1301	Korean	1393	Occitan	1511	Albanian	1581	Vietnamese
1070	Breton	1196	Guarani	1305	Kashmiri	1403	(Atan) Oromo	1512	Serbian	1587	Volapuk
1079	Catalan	1203	Gujarati	1307	Kurdish	1408	Oriya	1513	Siswati	1613	Wolof
1093	Corsican	1209	Hausa	1311	Kirghiz	1417	Punjabi	1514	Sesotho	1632	Xhosa
1097	Czech	1217	Hindi	1313	Latin	1428	Polish	1515	Sundanese	1665	Yoruba
1103	Welsh	1226	Croatian	1326	Lingala	1435	Pashto, Pushto	1516	Swedish	1684	Chinese
1105	Danish	1229	Hungarian	1327	Laothian	1436	Portuguese	1517	Swahili	1697	Zulu
1109	German	1233	Armenian	1332	Lithuanian	1463	Quechua	1521	Tamil
1130	Bhutani	1235	Interlingua	1334	Latvian, Lettish	1481	Rhaeto-Romance	1525	Tegulu

28 Italiano

Specifiche

Generale	Peso	2,2 kg
	Dimensioni	430 (L) x 59 (A) x 249 (P) mm
	Temperatura di esercizio	+5°C~+35°C
	Umidità di esercizio	10% fino al 75%
Sintonizzatore FM	Rapporto segnale/rumore	70 dB
	Sensibilità utile	10 dB
	Distorsione armonica totale	0.5 %
Dischi	DVD (Digital Versatile Disc)	Velocità dilettura: 3,49 ~ 4,06 m/sec.
		Tempo approximativo di riproduzione (Single Sided, Single Layer): 135 min.
	CD: 12 cm (COMPACT DISC)	Velocità dilettura: 4,8 ~ 5,6 m/sec.
		Tempo massimo di riproduzione: 74 min.
	CD: 8 cm (COMPACT DISC)	Velocità dilettura: 4,8 ~ 5,6 m/sec.
		Tempo massimo di riproduzione: 20 min.
Uscita video	Video composito	480i(576i)
		1 canale: 1.0 Vp-p (carico 75 Ω)
	Video Component	480i(576i)
		Y: 1.0 Vp-p (carico 75 Ω)
		Pr: 0.70 Vp-p (carico 75 Ω)
		Pb: 0.70 Vp-p (carico 75 Ω)
Amplificatore	Uscita diffusore anteriore	51W x 2(3Ω)
	Uscita diffusore centro	51W(3Ω)
	Uscita diffusore surround	51W x 2(3Ω)
	Uscita Subwoofer	75W(3Ω)
	Gamma di frequenza	20Hz~20KHz
	Rapporto S/N	65dB
	Separazione canali	60dB
	Sensibilità di ingresso	(AUX) 800mV
Diffusori	Sistema di diffusori	Sistema di diffusori 5.1 canali
		Anteriori/ Surround/ Centro	Subwoofer
	Impedenza	3 Ω	3 Ω
	Gamma di frequenza	140Hz~20KHz	40Hz~160Hz
	Livello di pressione sonora di uscita	86dB/W/M	88dB/W/M
	Ingresso nominale	51W	75W
	Ingresso massimo	102W	150W
	Dimensioni (L x A x P)	Anteriori/ Surround/ Centro: 77 x 107 x 70 mmSubwoofer: 155 x 350 x 285 mm
	Pesi	Anteriori: 0.29 Kg Surround: 0.31 KgCentro: 0.31 Kg Subwoofer: 3.2 Kg

*: Specifica nominale - Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. - Peso e dimensioni sono approssimativi. - Design e specifiche sono soggetti a modifiche senza preavviso. - Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.

Italiano

Contatta SAMSUNG WORLD WIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Area	Contact Center	Web Site
■ North America
Canada	1-800-SAMSUNG (726-7864)	www.samsung.com
Mexico	01-800-SAMSUNG (726-7864)	www.samsung.com
U.S.A	1-800-SAMSUNG (726-7864)	www.samsung.com
■ Latin America
Argentine	0800-333-3733	www.samsung.com
Brazil	0800-124-421 / 4004-0000	www.samsung.com
Chile	800-SAMSUNG (726-7864)	www.samsung.com
Colombia	01-8000112112	www.samsung.com
Costa Rica	0-800-507-7267	www.samsung.com
Dominica	1-800-751-2676	www.samsung.com
Ecuador	1-800-10-7267	www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala	1-800-299-0013	www.samsung.com
Honduras	800-7919267	www.samsung.com
Jamaica	1-800-234-7267	www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama	800-7267	www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180	www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864)	www.samsung.com
Venezuela	0-800-100-5303	www.samsung.com
■ Europe
Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
Belgium	02-201-24-18	www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)
Bosnia	05 133 1999	-
Bulgaria	07001 33 11	www.samsung.com
Croatia	062 SAMSUNG (062 726 7864)	www.samsung.com
Czech	800-SAMSUNG (800-726786)
	Samsung Zrt., Češka organizáčni složka, Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8	www.samsung.com
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864)	www.samsung.com
Italia	800-SAMSUNG (726-7864)	www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1SAMSUNG (172678) / 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1. 08010 SAMSUNG (726787) - doar din reteaua Romtelecom, tariff local 2. 021,206,01.10 - din orice retea, tariff normal	www.samsung.com

Area	Contact Center	Web Site
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia	0800-SAMSUNG (726-7864)	www.samsung.com
Spain	902-1-SAMSUNG (902 172 678)	www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0.08/min)	www.samsung.com/ch www.samsung.com/ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com
■ CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia	8-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	088-55-55-555	-
Kazakhstan	8-10-800-500-55-500 (GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500	www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500	www.samsung.com
Ukraine	0-800-502-000	www.samsung.ua www.samsung.com/ uaRu
Belarus	810-800-500-55-500	-
Moldova	00-800-500-55-500	-
■ Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hk www.samsung.com/ HK_en/
India	3030 8282 / 1800 110011 / 1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 / 021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864)/ 1-800-3-SAMSUNG(726-7864)/ 1-800-8-SAMSUNG(726-7864)/ 02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864)	www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam	1 800 588 889	www.samsung.com
■ Middle East
Bahrain	8000-4726	www.samsung.com
Egypt	08000-726786	www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864)	www.samsung.com
Saudi Arabia	9200-21230	www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
■ Africa
Nigeria	0800-SAMSUNG (726-7864)	www.samsung.com
South Africa	0860-SAMSUNG (726-7864)	www.samsung.com

SAMSUNG

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell'Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiore ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il sistema di conferimento gratuito o previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per quel tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.
