MANUAL DE UTILIZADOR 5CFI-5GL FAGOR

PROTEÇÃO DO MEIO AMBIENTE

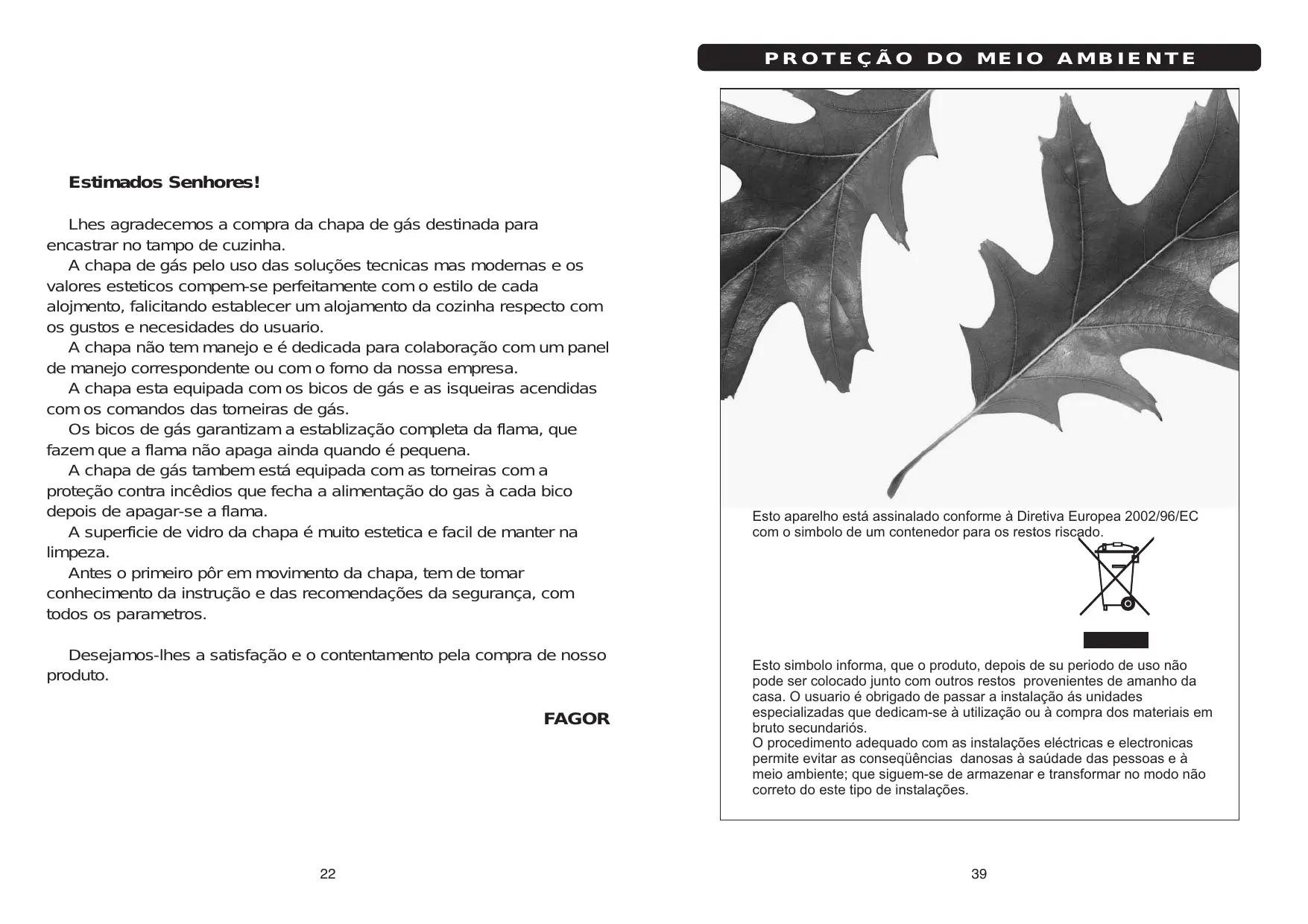

Estimados Senhores! Lhes agradecemos a compra da chapa de gás destinada para encastrar no tampo de cuzinha. A chapa de gás pelo uso das soluções tecnicas mas modernas e os valores esteticos compem-se perfeitamente com o estilo de cada alojmento, falicitando establecer um alojamento da cozinha respecto com os gustos e necesidades do usuario. A chapa não tem manejo e é dedicada para colaboração com um panel de manejo correspondente ou com o forno da nossa empresa. A chapa esta equipada com os bicos de gás e as isqueiras acendidas com os comandos das torneiras de gás. Os bicos de gás garantizam a establização completa da flama, que fazem que a flama não apaga ainda quando é pequena. A chapa de gás tambem está equipada com as torneiras com a proteção contra incêdios que fecha a alimentação do gas à cada bico depois de apagar-se a flama. A superficie de vidro da chapa é muito estetica e facil de manter na limpeza. Antes o primeiro pôr em movimento da chapa, tem de tomar conhecimento da instrução e das recomendações da segurança, com todos os parametros. Desejamos-lhes a satisfação e o contentamento pela compra de nosso produto. FAGOR

Esto aparelho está assinalado conforme à Diretiva Europea 2002/96/EC com o simbolo de um contenedor para os restos riscado. Esto simbolo informa, que o produto, depois de su periodo de uso não pode ser colocado junto com outros restos provenientes de amanho da casa. O usuario é obrigado de passar a instalação ás unidades especializadas que dedicam-se à utilização ou à compra dos materiais em bruto secundariós. O procedimento adequado com as instalações eléctricas e electronicas permite evitar as conseqüências danosas à saúdade das pessoas e à meio ambiente; que siguem-se de armazenar e transformar no modo não correto do este tipo de instalações.

DISTURBIOS EM TRABALHO DA CHAPA

• Se durante a utilização da instalação, surgem os distúrbios no trabalho da instalação. Os pequenos defeitos o usuario pode eliminar sózinho, segundo as indicações indicados no quadro 4.
• Não é permitido de executar sózinho outras repararações (afora enumeradas no quadro 4), sob o rigor de perder as habilitações de garantia.
• No periodo depois de garantia, o usuario debe de pedir o control cíclico do aparelho o empregado do autorizado estabelecimento de serviços. Quadro 3 Sintomas Causas ÍNDICE

INFORMAÇÕES GERAIS ....................................................................... 24

PROTEÇÃO DO MEIO AMBIENTE ........................................................ 39

Modo da reparação O bico de Os orificios das flamas - Fechar as torneiras dos bicos de gás gás não no bico de gás sujos - Fechar a torneira da fechada de instalação da chapa, - Ventilar o alojamento, acende o gás - Retirar os elementos do bico e limpar exactamente os seus elementos particolares eliminando as sujeiras dos orificios das flamas, - Montar correctamente todos os elementos do bico e repetir o ensaio de encender o gás Os injectores dos bicos de gás entupidos (submersos) O isqueiro Interrupção no circúito não acende o eléctrico gás (não hà de chispas) Os bicos de gás e ou isqueiros sujos - Retirar todos os elementos do bico, - Limpar o injector ou forar-lhe com um fino fo de combre (é proibido de utilizar um fino de aço e alargar o orificio) - Verificar a lingueta de segurança da instalação de casa, substituira esta que foi queimada, - Lavar e enxugar exactamente os bicos de gás e os isqueiros. Atenção:

• Antes o primeiro pôr em movimento da chapa, tem de tomar conhecimento das

1. Se depois de fazer estos acções o aparelho não funciona, hà de informar ao

empregado do autorizado estabelecimento de serviços.

2. Não pode-se utilizar a chapa danificada até que um empregado do autorizado

estabelecimento de serviços repare-lhe.

3. No caso de não utilizar a chapa de gás durante um tempo largo, precisa de

limpar exactamente a chapa, fechar a torneira de alimentação e sair o pino de tomada do soquete de rêde.

instruções deste manual. Este produto tem de instalar depois 8 horas de envelhecimento no alojamento da cuzinha. A chapa de fogão de gás é executada segundo a Ia classe da proteção contra o choque eléctrico, e necessita de ligá-la à instalação com um eficiente circúito protectivo exterior. A instalação da chapa à instalação de gàs deve ser feita por um instalador credenciado em aparelhos a gás, ou técnico de um posto de assistência técnica autorizado que deve ser confirmado na carta de garantia do produto. Há falta desta confirmação cassa a garantia ! Antes a instalação, precisa de assegurar-se que as condições locais da distribuição (tipo de gás e a sua pressão) e a ajustagem da instalação estão conforme. As condições da ajustagem desta instalação ficam indicadas na plaquinha com os dados. Este equipamento deve ser instalado conforme à lei em vigor e utilizado sómente em alojamento com muito boa ventilação que devem sempre ficar abertas, ou têm de instalar o sistema forçado da ventilação (coifa ou campana). Não é permitido de executar sózinho quaisquer reparações, sob o rigor de perder as hablitações de garantia. Em caso de avaria ou disturbios em trabalho de chapa, avise imediatamente o centro técnico autorizado presentado per o fabricane do produto. Não deve utilizar um fogão avariado.

LIMPEZA E CONSERVAÇÃO

As chapas de gás estão equipadas num sistema integral de comandos e são previstos para o montagem no tampo de cuzinha. Estão destinados para a preparação de alimentos no uso doméstico. A utilização da chapa para outros objectivos fica proibida !

Voltagem nominal da alimentação Bico pequeno Ø 45mm / 1,0 kW 1N ~ 230V 50Hz

Proteção contra-incêndios

Tipos de mesas de trabalho De vidro, preta De vidro, preta De vidro, branca De vidro, preta De vidro, preta Número bicos de gás [peça] Bico médio Ø 65mm / 1,75 kW Bico grande Ø 91mm / 3,0 kW Bico triplecorona Ø 125mm / 3,6 kW As chapas estão adaptadas para a alimentação dos siguentes tipos de gás: - o gás natural G20 20 mbar - B/P G30 29/37 mbar Quadro 2 Os diámetros de injectores [mm] Tipo de gás Bico pequeno Bico medio Bico grande Bico triplecorona G20 0,72 0,97 1,15 1,85 B/P 0,50 0,65 0,75 0,96

precisa retirar as tampas 1 e os gorros 2 (fig. 16), molhar-lhes na água quentecom um detergente, e depois lavar cada parte do bico de gás separadamente.

• Para lavar a tampa, podem servir-se da esponja ou duma escovinha macia e para o gorro a escovinha de materia plástica ou a escovinha de arame macia. Para forar os orifícios das flamas podem utilizar um pequeno fio de aço. Depois de lavar, verificar se os orifícios das flamas são limpos e passáveis. Fig. 16

• Fazem o favor de tomar a atenção, para que o corpo de bico, sobretudo preto dos injectores sea limpo. A sujeira dos injectores 4 (fig. 16) pode provocar o foramento e causar a combustão irregular do gás ou os problemas de acendimento de bico. Para limpar os injectores precisa limar-lhes com o pincel molhado no dissolvente. (Fig. 17). Fig. 17

• Depois, secar todos os elementos do bico de gás, pois quando ficam molhados, podem causar a combustão irregular do gás. Depois, colocar direitinho os bicos limpos e secos, com a atenção para não defeitar os isqueiros e os terminais dos pares térmicos. Fig. 18

LIMPEZA E CONSERVAÇÃO

• Començando a limpiar a chapa de gás, precisa de retirar dela as grelhas, as tampas, assim como os gorros dos bicos de gás.
• A superficie esmaltada da chapa precisa limpiar com um pano macio umedecido na água quente com um detergente delicado. As impurezas fortes eliminar om os detergentes especiais para limpiar a cozinha.
• Evitar a abundância de água. E proibido de deixar passar a água sob a chapa e sob o painel de comando.Fazem o favor de tomar a atenção, para que a superfície da chapa ao redor dos bicos de gás, seja devidamente limpiada. Isto é muito importante, pois durante a exploração normal da instalação, as impurezas que se acumulam na fissura entre os gorros dos bicos de gás e a chapa, agravam a comustão da mistura de gás.
• No caso de sujar a grelha, molhar as suas duas partes na água quente com um detergente, e depois lava-las e enxugar.

Para eliminar os restos dos pratos e melhor utilizar uma pá de madeira ou um raspador especial (fig. 15). Fazem o favor de tomar atenção para não arranhar a superficie da chapa. Os objetos que podem derreter-se, como a folia de aluminio ou os plasticos precisa devem ficar ao longe dos bicos de gás. No caso de derreter-se estos objetos precisa imediatemente (no estado quente) afastar-lhes da superficie da chapa. Seguir o mesmo operaçoes quando derrama-se o prato que contem muito açúcar. Na superfície da chapa quente o açúcar funde-se com rapidez que pode provocar manchas permanentes. O mudança da colorização da chapa não influencia a sue funcionamento normal. Depois lavar a chapa, pode-se utilizar o removedor de conservação por ejemplo CERA FIX. Fig. 15

LIMPEZA DOS BICOS DE GAS

Limpiar os bicos de gás, os isqueiros e os terminais dos pares térmicos, sempre depois manchar com o prato, e também periodiquamente eliminando deles os deslustres e as impurezas.

RECOMENDAÇÕES DE SEGURANÇA

A instalação têm ser utilizada que pelas pessoas adultas. Pedimos de tomar a especial atenção com as crianças e não lhe deixar de aproximar-se à chapa durante o trabalho, e também não lhes permitir de servir a chapa.

• O produto deve ser instalado conforme à lei em vigor e as instruções deste manual. Os artigos facilmente inflamàveis como as cortinas ou toalhas devem ficar ao longe dos bicos de gas.
• Durante a utilização da instalação – os bicos de gàs, as grelhas e os recipientes com os pratos aquecem-se com muita intensidade. Pedimos de tomar as suas precauções para não queimar-se. Pedimos de tomar a especial atenção com as crianças e não lhes deixar de aproximar-se à chapa durante o trabalho e tocar os recipientes.
• Os pontes de conexão do equipamento de casa utilizado durante o trabalho da chapa devem ficar ao longe dos ardentes bicos de gàs e do foco eléctrico.
• Para retirar as panelas da chapa, têm de utilizar as luvas de proteção.
• Não colocar nas grelhas os recipientes deformados ou não estáveis, pois eles podem cair e ensopar os bicos de gás ou o foco eléctrico.
• Não deixar o aparelho com os bicos de gás acendidos sem vigilancia, sobretudo durante fritar, pois a gordura sobreaquecida pode inflamar-se.
• Antes de retirar as panelas dos bicos de gás, precisa de diminuir a lume ou apager completamente.

• Não utilizar a instalação para aquecer os alojamentos.
• No caso da fuga do gás, precisa de: - fechar imediatamente a válvula da alimentação de gás ou da garrafa de gás, - ventilar exactamente o alojamento, - contactar imediatamente a assistência de gás.
• Durante este tempo é proibido de: - acender os fósforos, fumar cigarros, - ligar ou apagar os receptores eléctricos (por exemplo o radio, a campainha, o interruptor da iluminação) ou os mecánicos que provocam o centelhamento.
• No caso da inflamação do gás que escapa da válvula não estanque da garrafa de gás, precisa de: - lançar sobre a garrafa um cobertor molhado para resfriar a garrafa, - fechar a válvula da garrafa.

ESCOLHA DOS RECIPIENTES

• Os recipientes para cozinhar não podem ser grandes demais, o melhor é quando a sua altura corresponde a 2/3 do diametro do seu fundo.
• Os recipientes devem ser limpios e secos, pois então eles bem conduzem e guardam o calor.
• Durante o cozimento, os recipientes devem ficar tampadas, o que remedia a acumulação dos vapores no alojamento de cozinha. E PROIBIDO DE UTILIZAR A GARRAFA DEFEITUOSA !!!
• No caso do defeito da instalação, precisa contactar um empregado do autorizado estabelecimento de serviçes, que tem habilitações para fazer reparos.
• E PROIBIDO AO USUARIO DE: - colocar um recipiente grande demais nos dos bicos de gás, - utilizar a instalação no alojamento sem uma ventilação eficiente, - fazer transformação da chapa decisão própia, para um outro tipo de gás, de fazer mudanças na instalação de gás ou eléctrica do equipamento; tudas as modificaçoes do aparelho podem ser perigosas per o usuario, - executar reparações sózinho; - utilizar a instalação quando o cabo conductor de energia eléctrica ou pino de tomada é danificado, - permitir a utilizar a chapa por as crianças pequenas ou as pessoas sem cenhecimento de esto manual de instruções. O produtor não se responsabiliza pelas eventuais lesões corporais das pessoas ou os deterimentos materiais que podem resultar da manipulação incorrecta da chapa de gás, da sua utilização em desacordo com o seu destino, ou do procedimento não conforme à instrução de serviço. O recipiente pequeno demais ao tamanho do bico de gás Recipiente bem escolhido Fig. 14

• Diametros minimos dos recipientes recomendados para os diferentes bicos de gás:

para o bico pequeno para o bico médio para o bico grande para o bico doble Ø 90 mm Ø 120 mm Ø 140 mm Ø 180 mm

LIMPEZA E CONSERVAÇÃO

Atenção: Antes de comença a lavar e limpiar a chapa, precisa de sair o pino do cabo conductor de energia eléctrica do soquete da rêd.

Para conservar o estado técnico e o aspecto estético convenientes, têm de limpiar a chapa sistematicamente.

• Para limpiar a chapa e os comandos não utilizar os detergentes com granulação grossa que fendem a superficie, nem os objetos afiados, nem esponjas ou palhas de aço, nem os detergentes e os meios químicos agressivos.

UTILIZAÇÃO DOS BICOS DE GAS

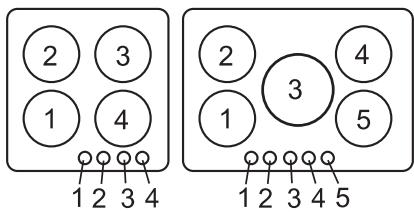

• O fluxo de gás nos diferentes bicos de gás abre-se e fecha com os comandos das

• A flama não deve sair fora do fundo do recipiente, mas abranger as 2/3 da sua superficie. Al utilização permite ao consumo mais econômico do gás e a flama não suja as panelas.
• O tamanho da flama depende da posição do comando (fig. 13). O melhor é utilizar a flama grande até ferver o prato, e continuando a cozinhar, é melhor aproveitar da flama pequena (econômica). O tamanho da flama regular sómente entre a posição e . Posições do comando: - bico de gás apagado - flama inteira (grande) - flama pequena (econômica) Fig. 13 ACEDIMENTO E APAGAMENTO DOS BICOS DE GAS O acedimento dos bicos de gás - o comando do bico de gás escolhido, apertar até a resistência sentida, tornar na direcção inversa ao movimento dos ponteiros de relogio, colocar na posição segurar pressado até o tempo de acender a flama; - depois acender o gás, moderar a pressão ao comando, e a flama deve acender-se; - depois de acendimento de gás segurar pressado o comando unos 10 s para activar a proteção contra incêndios, - se a flama do bico apage-se, repetir estos ações, alongando o tempo de segurar pressado o comando unos 5 s mais. - ajustar o tamanho desejado da flama. O apagamento dos bicos de gás - O bico de gás apaga-se, tornando o comando de gás na direção conforme ao movimento dos ponteiros de relogio e ajustando-lhe na posição zero. O serviço dos bicos de gás nas chapas alimentadas com o gás liquido da garrafa Antes acender o primeiro bico de gás, precisa abrir a válvula da garrafa de gas. Depois acender o bico de gás como foi indicado acima. Fechando o fluxo de gás, antes apagar o último bico de gás, precisa de: - fechar a válvula da garrafa de gás, - depois de apagar a flama, fechar a torneira deste bico de gás. Durante o tempo quando a chapa de fogão de gás não é utilizada, a válvula da garrafa de gás deve ficar fechada.

O produtor não se responsabiliza pelas eventuais lesões que podem resultar do procedimento não conforme à normas e recomendações da segurança e a instalação de chapa de gás pela pessoa não habilitada.

1. O alojamento da cozinha donde se quere instalar o produto deve cumplir umas

exigencias. Este alojamento deve têr: - um espaço conveniente que asegura que o máxima carga térmica proveniente dos aparelhos de gás não excede 930 W/m³, - altura minimal 2,2 m, - uma instalação de ventilação eficiente (intercâmbio de ar completo na alojamento pelo menos 1,5 veces durante uma hora), - o ar fresco asegurado (si não tem a janela) pelos orificios de ventilação feitos nas paredes externas na superficie min. 0,016 m2, - a evacuação dos gases de combustão asegurada, por exemplo pelo canal da chaminé eficiente com o lado minimal 0,14 m.

2. Para reduzir a influência negativa do corrente de ar para o trabalho dos bicos de gás,

não é conveniente de instalar a chapa na linha janela-porta.

3. O aparelho deve ser instalado no tampo de cuzinha a altura que não excede 850 mm.

A parede do alojamento aderente à margem de trás de chapa deve ser feita dos materiais inflamáveis (fig. 2). Fig. 2 Fig. 3

4. Acima da chapa deve ficar um espaço livre para a evacuação dos vapores de cuzinha;

o melhor é de montar a coifa acima do fogareiro que vai absorver ou reconduzir estos vapores. A distancia entre a coifa e a chapa deve ter ao menos 650 mm (fig. 3).

5. E proibido de montar os armários de cuzinha direitamente sobre a chapa. A distancia

minima entre as bordas laterais da chapa e as bordas laterais dos armários de cima deve ter 50 mm (fig. 3).

UTILIZAÇÃO DOS BICOS DE GAS

MONTAGEM DA CHAPA DE FOGÃO DE GAS

1. Antes de iniciar a instalação se deve de verificar tudas as dimenções da chapa e do

furo no tampo, onde vamos instaler a chapa. Antes de acender o bico certifiquese de que o comando que vai utilizar corresponde com o bico que quiser acender.

PRINCIPIOS DE EXPLOATAÇÃO

UTILIZAÇÃO DOS BICOS DE GAS

• E proibido de retirar as grelhas e colocar os recipientes direitamente nos bicos.
• Não abrir a válula da instalação de gás ou a válvula da garrafa sem verificar anteriormente si todas as torneiras são fechadas.

• E recomendável manter os bicos, os isqueiros e termopares secos e limpios pois Fig. 4

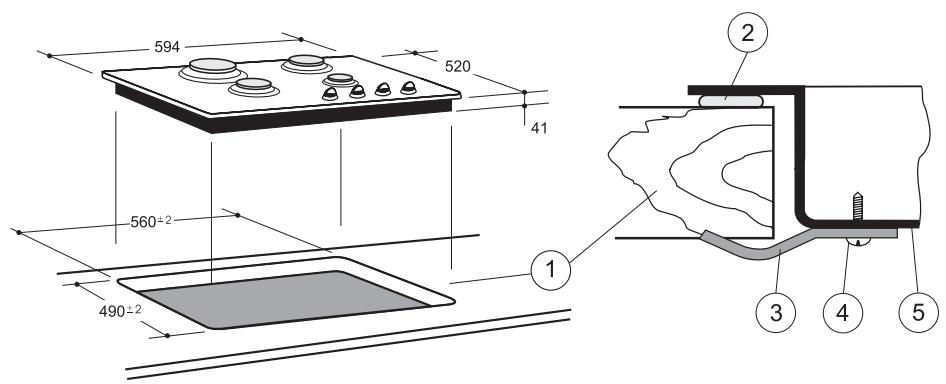

2. No tampo de cozinha 1 cortar um furo rectangular de dimenções de 490 x 560 [mm]

3. Do empancamento tirar a fila de proteção cola.

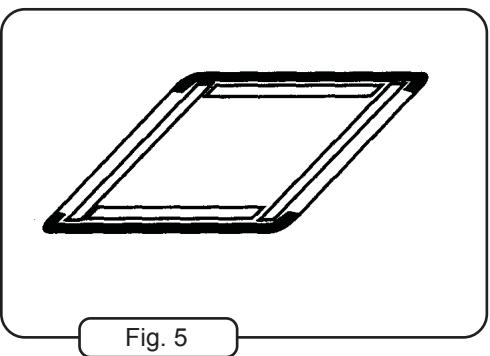

4. Virar a chapa e no tudo perimetro da chapa colar o empancamento 2 (fig. 4 e 5).

5. Pois do colar o empancamento colocar a chapa no furo do tampo 1 e apertar com

força para que o empancamento 2 aderia bem ao furo.

6. Montar a chapa no furo 1 ou fundo com os puxadores 3 e os parafusos 4 que estão

colocados no saquinho com o equipamento suplementario.

7. Por baixo do tampo se deve de montar uma prateleira “A” (fig. 6) que assegure a

proteção ao usuario contra o contato da chapa quente por debaixo. A preteleira há de montar depois de instalar a chapa no tampo.

qualquer sujidade pode deteriorar o funcionamento deste. Durante a utilização da instalação –os bicos de gás, as grelhas, o foco eléctrico e os recipientes com os pratos aquecem-se com muita intensidade. Não tocar-lhes. Não chocar os comandos, as torneiras, os bicos, o foco eléctrico, os isqueiros ou os termopares. Evitar a entornar os pratos e ensopar os bicos de gás e o foco eléctrico. No caso das chapas com a proteção contra incêndios, há de lembrar-se de depois de acendimento de gás segurar pressado o comando unos 10 s, até que o gás se acende. Não sobrecarrgar as grelhas. A utilização regular e energo-econômica dos bicos de gás é obtida pelo: - ajustamento do correspondente tamanho da flama, - escolha regular dos recipientes. A - O isqueiro B - Terminal do termopar O bico de gás com o isqueiro e a proteção contra incêndios Fig. 5 Fig. 6

INSTALAÇÃO do gás (alteração do tamanho da flama de gás durante a plena condução), neste caso precisa de ajustar a flama econômica durante a baixa pressão na instalação, assim para que a flama não ascende durante a sua utilização normal. depois o ajustamento das torneiras, sobrepor um comando e fechar a flama.

LIGAÇÃO DA CHAPA À INSTALAÇÃO DE GAS Depois montar a chapa no tampo, o aparelho deve ficar ligado à instalação interna de gas. Atenção:

LIGAÇÃO DA CHAPA AO SOQUETE

A chapa de fogão de gás tem no seu equipamento um cabo conductor de energia eléctrica sem pino de tomada. Atenção:

1. O pelo de tomada com o contacto de proteção deve montar com o cabo

conductor exclusivamente um tecnico-electrico especializado em aparelhos eléctricos conforme as normas de segurança vigentes.

2. O soquete da rêd, ao qual a chapa será ligada, deve ficar facilemente

acessivel para usuário.

3. Fazem o favor de tomar a atenção, para que o cabo conductor de energia

eléctrica não toca os ardentes bicos de gás. A chapa está adaptada para alimentação da energia eléctrica do voltagem nominal de 230 V, 50 Hz e debe ser ligada com o soquete equipado com fio da terra correctamente conectado. A ligação da chapa com o soquete sem o fio de terra de roteção, ameaça um choque eléctrico, no caso do defeito da instalação eléctrica do equipamento.

1. A ligação de chapa à instalação de gás deve ser conforme à lei em vigor.

2. As acções ligadas com a ligação da chapa à instalação de gás, com a regulação

da guarnição de gás e com a reposição do injector, devem ser cumpridas pelo técnico de instalação devidamente habilitado, conforme ás prescrições legais em vigor.

3. Antes de efeituar as acções de ligação, a guarnição de gás deve ser fechada !

4. A realização má de ligação ou o retesar da instalação de gás pode provocar um

trabalho defeituoso ou mesmo danificação da chapa ou da instalação de gás.

5. O produtor da chapa não assume a responsabilidade pelo defeito do

equipamento ou da instalação de gás no alojamento causado pela ligação defectiva. A chapa é equipada de um tubo de conexão de diametro de ½”. O tubo de conexão deve ligar com a instalação de gás utilizando o equipamento adecuado. LIGAÇÃO DA CHAPA COM A GAS NATURAL No caso da ligação da chapa com a gás natural se deve utilizar a um cotovêlo com uma gaxeta e a rosca conico (na saida) tapar através de fita de teflón. A chapa pode-se instalar à instalação interna de gás da maneira rigida ou utilizando uma mangueira elastica de metal. O modo de ligar está demonstrado no desenho 7. A conexão tapar através de fita de teflón na rosca

2 - o terminal de conexão da chapa

4 - o cotovêl G-1/2"

6 - a conexão da instalação de gás

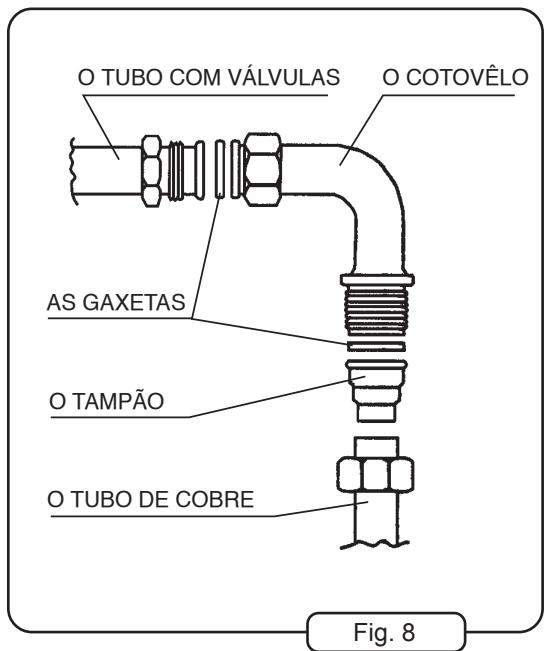

INSTALAÇÃO INSTALAÇÃO LIGAÇÃO DA CHAPA COM A GARRAFA DE GAS LIQUIDO

REPOSIÇÃO DOS INJECTORES

• E proibido de montar o aparelho no porão ou no outro alojamento onde o piso da terra

está abaixo do nivel da terra, porque o gás natural é mais pesado do ar e amontoase no nivel do chão. A garrafa deve ser colocada no lugar ao alance facilmente, na posição aprumo. Para a ligação com a garrafa utilizar uma mangueira elastica. Para a ligação deve-se usar o terminal para o gás natural com a gaxeta segum o disenho 8. Após cada ligação da chapa de gás a garrafa deve-se verificar o estancamento da válvula e a ligação do regulador da garrafa e seu funcionamento.

• O estancamento de tudas as conexões e da válvula pode-se verificar inicialmente untando o lugar enumerado com uma solução de sabão, com a pressão normal de trabalho. Um aparecimento de ampolas significa a fuga de gás.

2. Quando estiver a regular as torneiras, não retire por completo o parafuso de

regulação. As chapas de gás formecidas pelo produtor têm as torneiras reguladas e adaptadas ao gás e a pressão indicada na plaquinha com os dados da instalação. No caso da alteração do gás, precisa de mundar os injectores nos bicos de gás e ajustar a guarnição de gás. Antes de comenzar estas acções deve-se absolutamente: - fechar a torneira que desliga o gás na instalação ou na garrafa de gás da chapa, - fechar todas as torneiras da chapa, - desligar a chapa da rede eléctrica. Depois: - tirar da chapa de fogão de gás todas as grelhas, as tampas e os gorros dos bicos de gás, - desparafusar os injectores que estão là até agora, com a chave n 7 e repôr pelos novos que correspondem aos diametros e ao tipo do gás segundo o quadro N 2, - instalar os elementos móveis na ordem Fig. 9 inversa que durante o desmontagem, - ajustar as torneiras e verificar o estacamento das ligações.

AJUSTAGEM DAS TORNEIRAS

O ajustagem da torneira de gás consiste em ajustamento da flama econõmica do bico de gás. Por isso têm de: - abrir com um comando o fluxo de gás e acender o bico de gás que têm de ajustar, Fig. 8

1. E proibido o controle do estancamento com o uso de fogo (por ex.: fósforo

ou vela). Isso pode causar uma explosão !

2. E preciso de verificar periódicamente, tudo meio ano, o estado do tubo e o

estancamento da ligação com os terminais.

colocar o comando na posição de - flama econõmica, e depois, não alterando esta posição – tirá-lo do mandril de torneira, com a chave de fenda introduzida no orificio A ou no orificio do mandril B (depende do tipo da torneira – fig. 10), tornar o parafuso de regulação, sempre observando a flama do bico de gás; ajustar a flama à tal altura para ela não se apaga por causa do leve corrente de ar ou mudando rapidamente a torneira da posição de flama inteira para a econômica e vice versa; a regulação pode ser considerada como regular, quando o núcleo da flama tem a forma do cone da côr verde – azul, de altura por volta de 2 – 4 mm, - se não instalação de condução de gás surgem as visiveis alterações da pressão
