MANUAL DE UTILIZADOR 5CFI-4GL B FAGOR

INSTRUÇÃO DE SERVIÇO E DE UTILIZAÇÃO......22

GUIDE D'UTILISATION....41

PROTECTION DE L'ENVIRONNEMENT

Lhes agradecemos a compra da chapa de gás destinada para encastrar no tampo de cuzinha.

A chapa de gás pelo uso das soluções tecnicas mas modernas e os valores estéticos compem-se perfeitamente com o estilo de cada alojamento, falicitando establecer um alojamento da cozinha respecto com os gustos e necesidades do usuario.

A chapa não tem manejo e é dedicada para colaboração com um panel de manejo correspondente ou com o forno da nossa empresa.

A chapa esta equipada com os bicos de gás e as isqueiras acendidas com os comandos das torneiras de gás.

Os bicos de gás garantizam a establização completa da flama, que fazem que a flama não apaga ainda quando é pequena.

A chapa de gás também está equipada com as torneiras com a proteção contra incédios que fecha a alimentação do gas à cada bico depois de apagar-se a flama.

A superficie de vidro da chapa é muito estetica e facil de manter na limpeza.

Antes o primeiro pôr em movimento da chapa, tem de tomar conhecimento da instrução e das recomendações da segurança, com todos os parameiros.

Desejamos-lhes a satisfação e o contentamento pela compra de nosso produto.

FAGOR

Esto aparelho está assinalado conforme à Diretiva Europea 2002/96/EC com o simbolo de um contenedor para os restos riscado.

Esto simbolo informa, que o produto, depois de su período de uso não pode ser colocado junto com outros restos provenientes de amanho da casa. O usuario é obrigado de passar a instalação às unidades especializadas que dedicam-se à utilização ou à compra dos materiais em bruto secundariós.

O procedimento adequado com as instalações eléctricas e electronicas permite evitar as consequências danosas à saúde das pessoas e à meio ambiente; que siguem-se de armazenar e transformar no modo não correto do este tipo de instalações.

DISTURBIOS EM TRABALHO DA CHAPA

• Se durante a utilização da instalação, surgem os distúrbios no trabalho da instalação. Os pequenos defeitos o usuario pode eliminar sózinho, segundo as indicações indicados no quadro 4.
• Não é permitido de executar sózinho outras repararações (afora enumeradas no quadro 4), sob o rigor de perder as habilitações de garantia.
• No período depois de garantia, o usuário debe de pedir o control cíclico do aparelho o empregado do autorizado estabelecimento de serviços.

Quadro 3

Sintomas	Causas	Modo da reparação
O bico de gás não acende o gás	Os orifícios das flamas no bico de gás sujos	- Fechar as torneiras dos bicos de gás- Fechar a torneira da fechada de instalação da chapa,- Ventilar o alojamento,- Retirar os elementos do bico e limpar exactamente os seus elementos particolares eliminando as sujeiras dos orificios das flamas,- Montar correctamente todos os elementos do bico e repetir o ensaio de encender o gás
	Os injectores dos bicos de gás entupidos (submersos)	- Retirar todos os elementos do bico,- Limpar o injector ou forar-lhe com um fino fo de combre (é proibido de utilizar um fino de aço e alargar o orificio)
O isqueiro não acende o gás (não há de chispas)	Interrupção no circuito eléctrico	- Verificar a lingueta de segurança da instalação de casa, substituira esta que foi queimada,
	Os bicos de gás e ou isqueiros sujos	- Lavar e enxugar exactamente os bicos de gás e os isqueiros.

Atenção:

1. Se depois de fazer estos acções o aparelho não funciona, há de informar ao empregado do autorizado estabelecimento de serviços.
2. Não pode-se utilizar a chapa danificada até que um empregado do autorizado estabelecimento de serviços repare-lhe.
3. No caso de não utilizar a chapa de gás durante um tempo largo, precisa de limpar exactamente a chapa, fechar a torneira de alimentação e sair o pino de tomada do soquete de rêde.

ÍNDICE

INFORMAÇÕES GERAIS 24

INSTALAÇÃO 27

UTILIZAÇÃO DOS BICOS DE GAS 33

ESCOLHA DOS RECIPIENTES 35

LIMPEZA E CONSERVAÇÃO 35

DISTURBIOS EM TRABALHO DA CHAPA 38

PROTEÇÃO DO MEIO AMBIENTE 39

Atenção:

• Antes o primeiro pôr em movimento da chapa, tem de tomar conhecimento das instruções deste manual.
• Este produto tem de instalar depois 8 horas de envelhecimento no alojamento da cuzinha.
• A chapa de fogão de gás é executada segundo a la classe da proteção contra o choque eléctrico, e necessita de ligá-la à instalação com um eficiente circuito protectivo exterior.
• A instalação da chapa à instalação de gás deve ser feita por um instalador credenciado em aparelhos a gás, ou técnico de um posto de assistência técnica autorizado que deve ser confirmado na carta de garantia do produto. Há falta desta confirmação cassa a garantia!
• Antes a instalação, precisa de assegurar-se que as condições locais da distribuição (tipo de gás e a sua pressão) e a ajustagem da instalação estão conforme. As condições da ajustagem desta instalação ficam indicadas na plaquinha com os dados.
• Este equipamento deve ser instalado conforme à lei em vigor e utilizado sómente em alojamento com muito boa ventilação que devem sempre ficar abertas, ou têm de instalar o sistema forçado da ventilação (coifa ou campana).
• Não é permitido de executar sózinho quaisquer reparações, sob o rigor de perder as hablitações de garantia.
• Em caso de avaria ou disturbios em trabalho de chapa, avise imediatamente o centro técnico autorizado presentado per o fabricane do produto. Não deve utilizar um fogão avariado.

INFORMAÇÕES GERAIS

DESTINO DO PRODUTO

As chapas de gás estão equipadas num sistema integral de comandos e são previstos para o montagem no tampo de cuzinha. Estão destinados para a preparação de alimentos no uso doméstico. A utilização da chapa para outros objectivos fica proibida!

DADOS TÉCNICOS

Quadro 1

Características		Tipo
		5CFI-4G	5CFI-4GL	5CFI-4GLB	5CFI-4GLS	5CFI-5GL
Dimensões de gabaritos da chapa [mm]	Largura	594	594	594	594	700
	Comprimento	520	520	520	520	575
	Altura	41	41	41	41	44
Voltagem nominal da alimentação		1N ~ 230V 50Hz
Número de bicos de gás [peça]	Bico pequeno 45mm / 1,0 kW	1	1	1	1	1
	Bico médio 65mm / 1,75 kW	2	2	2	2	2
	Bico grande 91mm / 3,0 kW	1	1	1	1	1
	Bico triplecorona 125mm / 3,6 kW	-	-	-	-	1
Isqueiros eléctricos para acender o gás		-	•	•	•	•
Proteção contra-incêndios		-	-	-	•	-
Tipos de mesas de trabalho		De vidro, preta	De vidro, preta	De vidro, branca	De vidro, preta	De vidro, preta

As chapas estão adaptadas para a alimentação dos siguientes tipos de gás:

• o gás natural G20 20 mbar
• B/P G30 29/37 mbar

Quadro 2 Os diámetros de injectores [mm]

Tipo de gás	Bico pequeno	Bico medio	Bico grande	Bico triplecorona
G20	0,72	0,97	1,15	1,85
B/P	0,50	0,65	0,75	0,96

LIMPEZA E CONSERVAÇÃO

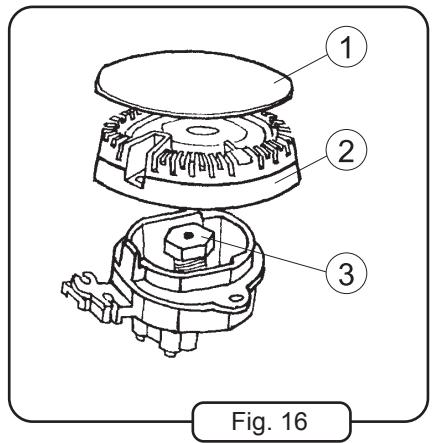

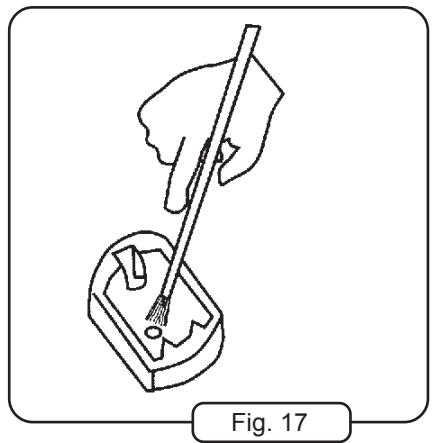

• Començando a limpeza dos bicos de gás precisa retirar as tampas 1 e os gorros 2 (fig. 16), molhar-lhes na água quentecom um detergente, e depois lavar cada parte do bico de gás separadamente.
• Para lavar a tampa, podem servir-se da esponja ou duma escovinha macia e para o gorro a escovinha de materia plástica ou a escovinha de arame macia. Para forar os orifícios das flamas podem utilizar um pequeno fio de aço. Depois de lavar, verificar se os orifícios das flamas são limpos e passáveis.
• Fazem o favor de tomar a atenção, para que o corpo de bico, sobretudo preto dos injectores sea limpo. A sujeira dos injectores 4 (fig. 16) pode provocar o foramento e causar a combustão irregular do gás ou os problemas de acendimento de bico. Para limpar os injectores precisa limar-lhes com o pincel molhado no dissolvente. (Fig. 17).
• Depois, secar todos os elementos do bico de gás, pois quando ficam molhados, podem causar a combustão irregular do gás. Depois, colocar direitinho os bicos limpos e secos, com a atenção para não defeitar os isqueiros e os terminais dos pares térmicos.

LIMPEZA E CONSERVAÇÃO

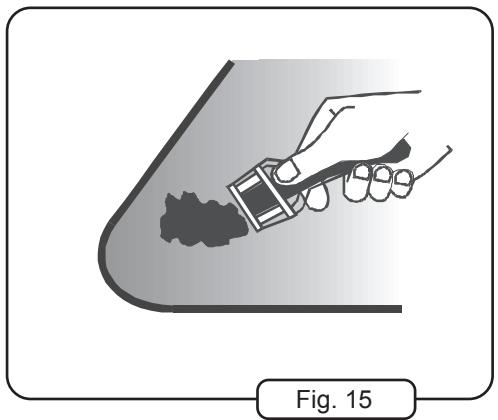

• Començando a limpiar a chapa de gás, precisa de retirar dela as grelhas, as tampas, assim como os gorros dos bicos de gás.
• A superficie esmaltada da chapa precisa limpiar com um pano macio umedecido na água quente com um detergente delicado. As impurezas fortes eliminar om os detergentes especiais para limpiar a cozinha.
• Evitar a abundância de água. E proibido de deixar passar a água sob a chapa e sob o painel de comando.Fazem o favor de tomar a atenção, para que a superfície da chapa ao redor dos bicos de gás, seja devidamente limpiada. Isto é muito importante, pois durante a exploração normal da instalação, as impurezas que se acumulam na fissura entre os gorros dos bicos de gás e a chapa, agravam a comustão da mistura de gás.
• No caso de sujar a grelha, molhar as suas duas partes na água quente com um detergente, e depois lava-las e enxugar.

• Para eliminar os restos dos pratos e melhor utilizar uma pá de madeira ou um raspador especial (fig. 15). Fazem o favor de tomar atenção para não arranhar a superficie da chapa.
• Os objetos que podem derreter-se, como a folia de aluminio ou os plasticos precisa devem ficar ao longe dos bicos de gás. No caso de derreter-se estos objetos precisa imediatemente (no estado quente) afastar-lhes da superfície da chapa. Seguir o mesmo operações quando derrama-se o prato que contem muito açúcar. Na superfície da chapa quente o açúcar funde-se com rapidez que pode provocar manchas permanentes. O mudança da colorização da chapa não influencia a sue funcionamento normal.
• Depois lavar a chapa, pode-se utilizar o removedor de conservação por ejemplo CERA FIX.

Limpiar os bicos de gás, os isqueiros e os terminais dos pares térmicos, sempre depois manchar com o prato, e também periodiquamente eliminando deles os deslustres e as impurezas.

INFORMAÇÕES GERAIS

A instalação têm ser utilizada que pelas pessoas adultas. Pedimos de tomar a especial atenção com as crianças e não lhe deixar de aproximar-se à chapa durante o trabalho, e também não lhes permitir de servir a chapa.

• O produto deve ser instalado conforme à lei em vigor e as instruções deste manual. Os artigos facilmente inflamáveis como as cortinas ou toalhas devem ficar ao longe dos bicos de gas.
• Durante a utilização da instalação – os bicos de gás, as grelhas e os recipientes com os pratos aquecem-se com muita intensidade. Pedimos de tomar as suas precauções para não queimar-se. Pedimos de tomar a especial atenção com as crianças e não lhes deixar de aproximar-se à chapa durante o trabalho e tocar os recipientes.
• Os pontes de conexão do equipamento de casa utilizado durante o trabalho da chapa devem ficar ao longe dos ardentes bicos de gás e do foco eléctrico.
• Para retirar as panelas da chapa, têm de utilizar as luvas de proteção.
• Não colocar nas grelhas os recipientes deformados ou não estáveis, pois eles podem cair e ensopar os bicos de gás ou o foco eléctrico.
• Não deixar o aparelho com os bicos de gás acendidos sem vigilancia, sobretudo durante fritar, pois a gordura sobreaquecida pode inflamar-se.
• Antes de retirar as panelas dos bicos de gás, precisa de diminuir a lume ou apager completamente.

INFORMAÇÕES GERAIS

• Não utilizar a instalação para aquecer os alojamentos.
  • No caso da fuga do gás, precisa de:

• fechar imediatamente a válvula da alimentação de gás ou da garrafa de gás,

• ventilar exactamente o alojamento,
• contactar imediatamente a assistência de gás.

• Durante este tempo é proibido de:

• acender os fósforos, fumar cigarros,
• ligar ou apagar os receptores eléctricos (por exemplo o radio, a campainha, o interruptor da iluminação) ou os mecánicos que provocam o centelhamento.

- No caso da inflamação do gás que escapa da válvula não estanque da garrafa de gás, precisa de:

• lançar sobre a garrafa um cobertor molhado para resfriar a garrafa,
• fechar a válvula da garrafa.

E PROIBIDO DE UTILIZAR A GARRAFA DEFEITUOSA !!!

• No caso do defeito da instalação, precisa contactar um empregado do autorizado estabelecimento de serviços, que tem habilitações para fazer reparos.
  • E PROIBIDO AO USUARIO DE:

• colocar um recipiente grande demais nos dos bicos de gás,

• utilizar a instalação no alojamento sem uma ventilação eficiente,
• fazer transformação da chapa decisão própria, para um outro tipo de gás, de fazer mudanças na instalação de gás ou eléctrica do equipamento; todas as modificações do aparelho podem ser perigosas per o usuario,
• executar reparações sózinho;
• utilizar a instalação quando o cabo conductor de energia eléctrica ou pino de tomada é danificado,
• permitir a utilizar a chapa por as crianças pequenas ou as pessoas sem cenhecimento de esto manual de instruções.

O produtor não se responsabiliza pelas eventuais lesões corporais das pessoas ou os deterrentos materiais que podem resultar da manipulação incorrecta da chapa de gás, da sua utilização em desacordo com o seu destino, ou do procedimento não conforme à instrução de serviço.

ESCOLHA DOS RECIPIENTES

• Os recipientes para cozinhar não podem ser grandes demais, o melhor é quando a sua altura corresponde a 2/3 do diametro do seu fundo.
• Os recipientes devem ser limpios e secos, pois então eles bem conduzem e guardam o calor.
• Durante o cozimento, os recipientes devem ficar tampadas, o que remedia a acumulação dos vapores no alojamento de cozinha.

O recipiente pequeno demais ao tamanho do bico de gás

Recipiente bem escolhido
Fig. 14

- Diametros mínimos dos recipientes recomendados para os diferentes bicos de gás:

• para o bico pequeno ∅ 90 mm
• para o bico médio ∅ 120 mm
• para o bico grande ∅ 140 mm
• para o bico doble ∅ 180 mm

LIMPEZA E CONSERVAÇÃO

Atenção:

Antes de comença a lavar e limpiar a chapa, precisa de sair o pino do cabo conductor de energia eléctrica do soquete da rêd.

OBSERVAÇÕES GERAIS

Para conservar o estado técnico e o aspecto estético convenientes, têm de limpiar a chapa sistematicamente.

- Para limpiar a chapa e os comandos não utilizar os detergentes com granulação grossa que fendem a superficie, nem os objetos afiados, nem esponjas ou palhas de aço, nem os detergentes e os meios químicos agressivos.

UTILIZAÇÃO DOS BICOS DE GAS

ESCOLHA DA FLAMA

• O fluxo de gás nos diferentes bicos de gás abre-se e fecha com os comandos das torneiras de gás.
• A flama não deve sair fora do fundo do recipiente, mas abranger as 2/3 da sua superficie. Al utilização permite ao consumo mais econômico do gás e a flama não suja as panelas.
• O tamanho da flama depende da posição do comando (fig. 13). O melhor é utilizar a flama grande até ferver o prato, e continuando a cozinhar, é melhor aproveitar da flama pequena (econômica). O tamanho da flama regular sómente entre a posição
  de ♠ e ♠.

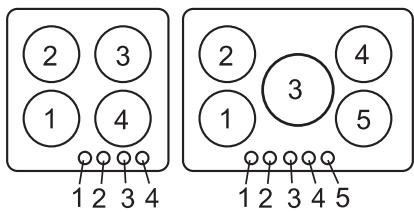

Posições do comando:

• bico de gás apagado
• flama inteira (grande)
• flama pequena (econômica)

Fig. 13

ACEDIMENTO E APAGAMENTO DOS BICOS DE GAS

O acedimento dos bicos de gás

• o comando do bico de gás escolhido, apertar até a resistência sentida, tornar na direcção inversa ao movimento dos ponteiros de relogio, colocar na posição 12 e segurar pressado até o tempo de acender a flama;
• depois acender o gás, moderar a pressão ao comando, e a flama deve acender-se;
• depois de acendimento de gás segurar pressado o comando unos 10 s para activar a proteção contra incêndios,
• se a flama do bico apage-se, repetir estos ações, alongando o tempo de segurar pressado o comando unos 5 s mais.
• ajustar o tamanho desejado da flama.

O apagamento dos bicos de gás

- O bico de gás apaga-se, tornando o comando de gás na direção conforme ao movimento dos ponteiros de relogio e ajustando-lhe na posição zero.

O serviço dos bicos de gás nas chapas alimentadas com o gás líquido da garrafa

Antes acender o primeiro bico de gás, precisa abrir a válvula da garrafa de gas. Depois acender o bico de gás como foi indicado acima.

Fechando o fluxo de gás, antes apagar o último bico de gás, precisa de:

- fechar a válvula da garrafa de gás,

- depois de apagar a flama, fechar a torneira deste bico de gás.

Durante o tempo quando a chapa de fogão de gás não é utilizada, a válvula da garrafa de gás deve ficar fechada.

INSTALAÇÃO

OBSERVAÇÕES GERAIS

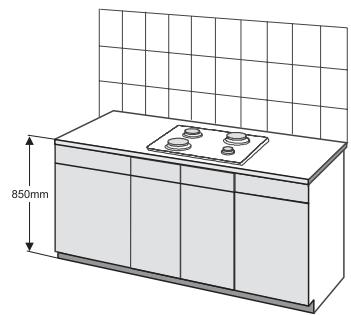

O produtor não se responsabiliza pelas eventuais lesões que podem resultar do procedimento não conforme à normas e recomendações da segurança e a instalação de chapa de gás pela pessoa não habilitada.

1. O alojamento da cozinha donde se quere instalar o produto deve cumplir umas exigencias.

• um espaço conveniente que asegura que o máxima carga térmica proveniente dos aparelhos de gás não excede 930 W/m³,
• altura minimal 2,2 m,
• uma instalação de ventilação eficiente (intercâmbio de ar completo na alojamento pelo menos 1,5 veces durante uma hora),
• o ar fresco asegurado (si não tem a janela) pelos orifícios de ventilação feitos nas paredes externas na superficie min. 0,016 m²,

• a evacuação dos gases de combustão asegurada, por exemplo pelo canal da chaminé eficiente com o lado minimal 0,14 m.

• Para reduzir a influência negativa do corrente de ar para o trabalho dos bicos de gás, não é conveniente de instalar a chapa na linha janela-porta.

• O aparelho deve ser instalado no tampo de cuzinha a altura que não excede 850 mm. A parede do alojamento aderente à margem de trás de chapa deve ser feita dos materiais inflamáveis (fig. 2).

1. Acima da chapa deve ficar um espaço livre para a evacuação dos vapores de cuzinha; o melhor é de montar a coifa acima do fogareiro que vai absorver ou reconduzir estos vapores. A distancia entre a coifa e a chapa deve ter ao menos 650 mm (fig. 3).
2. E proibido de montar os armários de cuzinha direitamente sobre a chapa. A distancia minima entre as bordas laterais da chapa e as bordas laterais dos armários de cima deve ter 50 mm (fig. 3).

INSTALAÇÃO

MONTAGEM DA CHAPA DE FOGÃO DE GAS

1. Antes de iniciar a instalação se deve de verificar todas as dimenções da chapa e do furo no tampo, onde vamos instaler a chapa.

Fig. 4

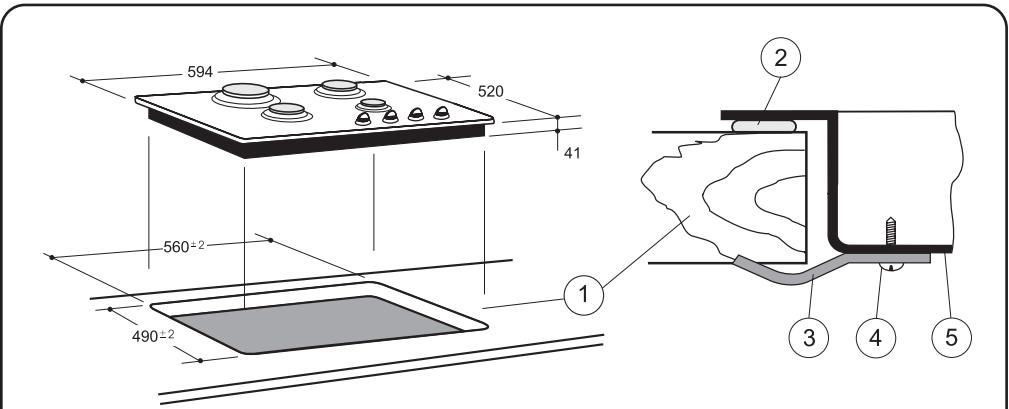

1. No tampo de cozinha 1 cortar um furo rectangular de dimenções de 490 x 560 [mm] (fig.4 e 5).
2. Do empancamento tirar a fila de proteção cola.

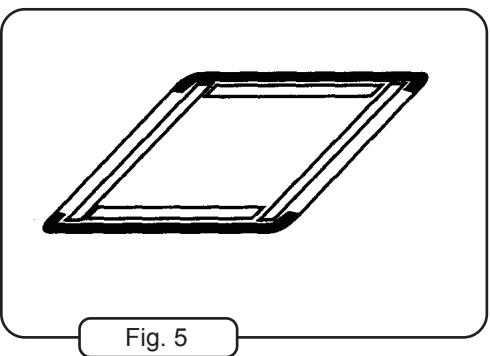

3. Virar a chapa e no tudo perimetro da chapa colar o empancamento 2 (fig. 4 e 5).
4. Pois do colar o empancamento colocar a chapa no furo do tampo 1 e apertar com força para que o empancamento 2 aderia bem ao furo.
5. Montar a chapa no furo 1 ou fundo com os puxadores 3 e os parafusos 4 que estão colocados no saquinho com o equipamento suplementario.
6. Por baixo do tampo se deve de montar uma prateleira “A” (fig. 6) que assegure a proteção ao usuario contra o contato da chapa quente por debaixo. A preteleira há de montar depois de instalar a chapa no tampo.

UTILIZAÇÃO DOS BICOS DE GAS

Antes de acender o bico certifique-se de que o comando que vai utilizar corresponde com o bico que quiser acender.

PRINCIPIOS DE EXPLOATAÇÃO

UTILIZAÇÃO DOS BICOS DE GAS

• E proibido de retirar as grelhas e colocar os recipientes direitamente nos bicos.
• Não abrir a válula da instalação de gás ou a válvula da garrafa sem verificar anteriormente si todas as torneiras são fechadas.
• E recomendável manter os bicos, os isqueiros e termopares secos e limpios pois qualquer sujidade pode deteriorar o funcionamento deste.
• Durante a utilização da instalação –os bicos de gás, as grelhas, o foco eléctrico e os recipientes com os pratos aquecem-se com muita intensidade. Não tocar-lhes.
• Não chocar os comandos, as torneiras, os bicos, o foco eléctrico, os isqueiros ou os termopares.
• Evitar a entornar os pratos e ensopar os bicos de gás e o foco eléctrico.
• No caso das chapas com a proteção contra incêndios, há de lembrar-se de depois de acendimento de gás segurar pressado o comando unos 10 s, até que o gás se acende.
• Não sobrecarrgar as grelhas.

A utilização regular e energo-econômica dos bicos de gás é obtida pelo:

• ajustamento do correspondente tamanho da flama,
• escolha regular dos recipientes.

O bico de gás com o isqueiro e a proteção contra incêndios

Fig. 12

INSTALAÇÃO

do gás (alteração do tamanho da flama de gás durante a plena condução), neste caso precisa de ajustar a flama econômica durante a baixa pressão na instalação, assim para que a flama não ascende durante a sua utilização normal.

- depois o ajustamento das torneiras, sobrepor um comando e fechar a flama.

A

LIGAÇÃO DA CHAPA AO SOQUETE

A chapa de fogão de gás tem no seu equipamento um cabo conductor de energia eléctrica sem pino de tomada.

Atenção:

1. O pelo de tomada com o contacto de proteção deve montar com o cabo conductor exclusivamente um tecnico-electrico especializado em aparelhos eléctricos conforme as normas de segurança vigentes.
2. O soquete da rêd, ao qual a chapa será ligada, deve ficar facilemente acessível para usuário.
3. Fazem o favor de tomar a atenção, para que o cabo conductor de energia eléctrica não toca os ardentes bicos de gás.

A chapa está adaptada para alimentação da energia eléctrica do voltagem nominal de 230 V, 50 Hz e debe ser ligada com o soquete equipado com fio da terra correctamente conectado.

A ligação da chapa com o soquete sem o fio de terra de roteção, ameaça um choque eléctrico, no caso do defeito da instalação eléctrica do equipamento.

LIGAÇÃO DA CHAPA À INSTALAÇÃO DE GAS

Depois montar a chapa no tampo, o aparelho deve ficar ligado à instalação interna de gas.

Atenção:

1. A ligação de chapa à instalação de gás deve ser conforme à lei em vigor.
2. As acções ligadas com a ligação da chapa à instalação de gás, com a regulação da guarnição de gás e com a reposição do injector, devem ser cumpridas pelo técnico de instalação devidamente habilitado, conforme às prescrições legais em vigor.
3. Antes de efeituar as acções de ligação, a guarnição de gás deve ser fechada!
4. A realização má de ligação ou o retesar da instalação de gás pode provocar um trabalho defeituoso ou mesmo danificação da chapa ou da instalação de gás.
5. O produtor da chapa não assume a responsabilidade pelo defeito do equipamento ou da instalação de gás no alojamento causado pela ligação defectiva.

A chapa é equipada de um tubo de conexão de diametro de 12 ". O tubo de conexão deve ligar com a instalação de gás utilizando o equipamento adecuado.

LIGAÇÃO DA CHAPA COM A GAS NATURAL

No caso da ligação da chapa com a gás natural se deve utilizar a um cotovêlo com uma gaxeta e a rosca conico (na saída) tapar através de fita de teflón.

A chapa pode-se instalar à instalação interna de gás da maneira rigida ou utilizando uma mangueira elastica de metal.

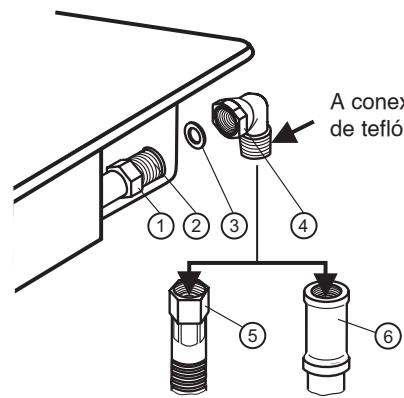

O modo de ligar está demonstrado no desenho 7.

A conexão tapar através de fita de teflón na rosca

1 - a porca
2 - o terminal de conexão da chapa
3 - a gaxeta
4 - o cotovêl G-1/2"
5 - a mangueira elastica de metal
6 - a conexão da instalação de gás

Fig. 7

INSTALAÇÃO

LIGAÇÃO DA CHAPA COM A GARRAFA DE GAS LIQUIDO

• E proibido de montar o aparelho no porão ou no outro alojamento onde o piso da terra está abaixo do nível da terra, porque o gás natural é mais pesado do ar e amontoase no nível do chão.
• A garrafa deve ser colocada no lugar ao alance facilmente, na posição aprumo.
• Para a ligação com a garrafa utilizar uma mangueira elastica.

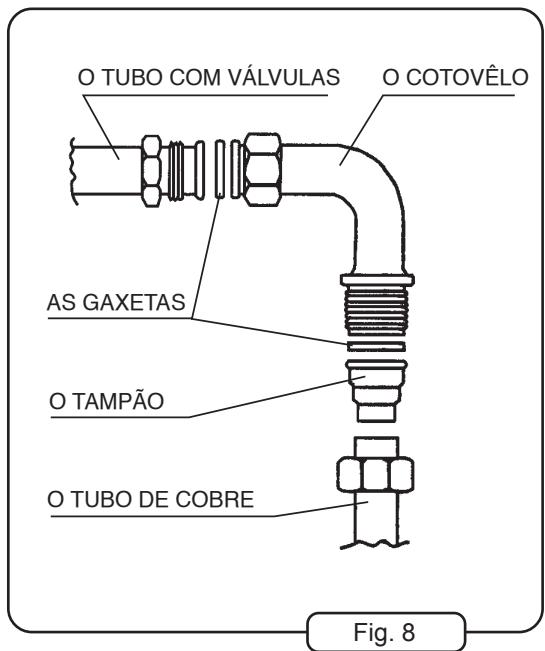

• Para a ligação deve-se usar o terminal para o gás natural com a gaxeta segum o disenho 8.
• Após cada ligação da chapa de gás a garrafa deve-se verificar o estancamento da válvula e a ligação do regulador da garrafa e seu funcionamento.

- O estancamento de todas as conexões e da válvula pode-se verificar inicialmente untando o lugar enumerado com uma solução de sabão, com a pressão normal de trabalho. Um aparecimento de ampolas significa a fuga de gás.

Atenção:

1. E proibido o controle do estancamento com o uso de fogo (por ex.: fósforo ou vela). Isso pode causar uma explosão!
2. E preciso de verificar periódicamente, tudo meio ano, o estado do tubo e o estancamento da ligação com os terminais.

INSTALAÇÃO

REPOSIÇÃO DOS INJECTORES

Atenção:

1. Antes de substituir os injectores e de regular as torneiras, desligar a chapa da rede eléctrica.
2. Quando estiver a regular as torneiras, não retire por completo o parafuso de regulação.

As chapas de gás formecidas pelo produtor têm as torneiras reguladas e adaptadas ao gás e a pressão indicada na plaquinha com os dados da instalação.

No caso da alteração do gás, precisa de mundar os injectores nos bicos de gás e ajustar a guarnição de gás.

Antes de comenzar estas acções deve-se absolutamente:

• fechar a torneira que desliga o gás na instalação ou na garrafa de gás da chapa,
• fechar todas as torneiras da chapa,
• desligar a chapa da rede eléctrica.

Depois:

• tirar da chapa de fogão de gás todas as grelhas, as tampas e os gorros dos bicos de gás,

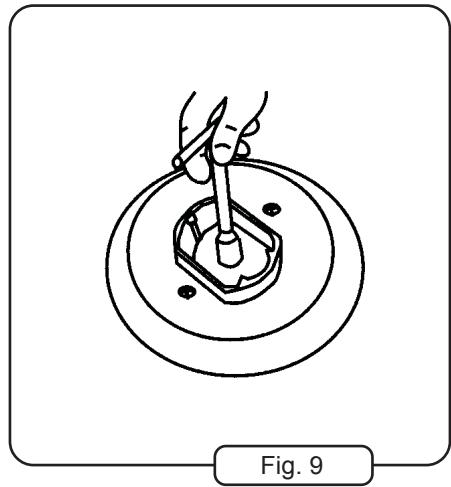

• desparafusar os injectores que estão là até agora, com a chave n 7 e repôr pelos novos que correspondem aos diametros e ao tipo do gás segundo o quadro N 2,
• instalar os elementos móveis na ordem inversa que durante o desmontagem,

- ajustar as torneiras e verificar o estacamento das ligações.

O ajustagem da torneira de gás consiste em ajustamento da flama econômica do bico de gás. Por isso têm de:

• abrir com um comando o fluxo de gás e acender o bico de gás que têm de ajustar,
• colocar o comando na posição de ♠ - flama econômica, e depois, não alterando esta posição – tirá-lo do mandril de torneira,

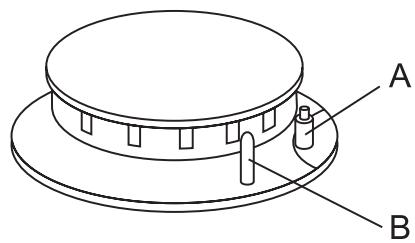

• com a chave de fenda introduzida no orificio A ou no orifício do mandril B (depende do tipo da torneira – fig. 10), tornar o parafuso de regulação, sempre observando a flama do bico de gás; ajustar a flama à tal altura para ela não se apaga por causa do leve corrente de ar ou mudando rapidamente a torneira da posição de flama inteira
  para a econômica ♠ e vice versa; a regulação pode ser considerada como regular, quando o núcleo da flama tem a forma do cone da côr verde – azul, de altura por volta de 2 – 4 mm,
• se não instalação de condução de gás surgem as visíveis alterações da pressão
