MANUAL DE UTILIZADOR VFI400R FAGOR

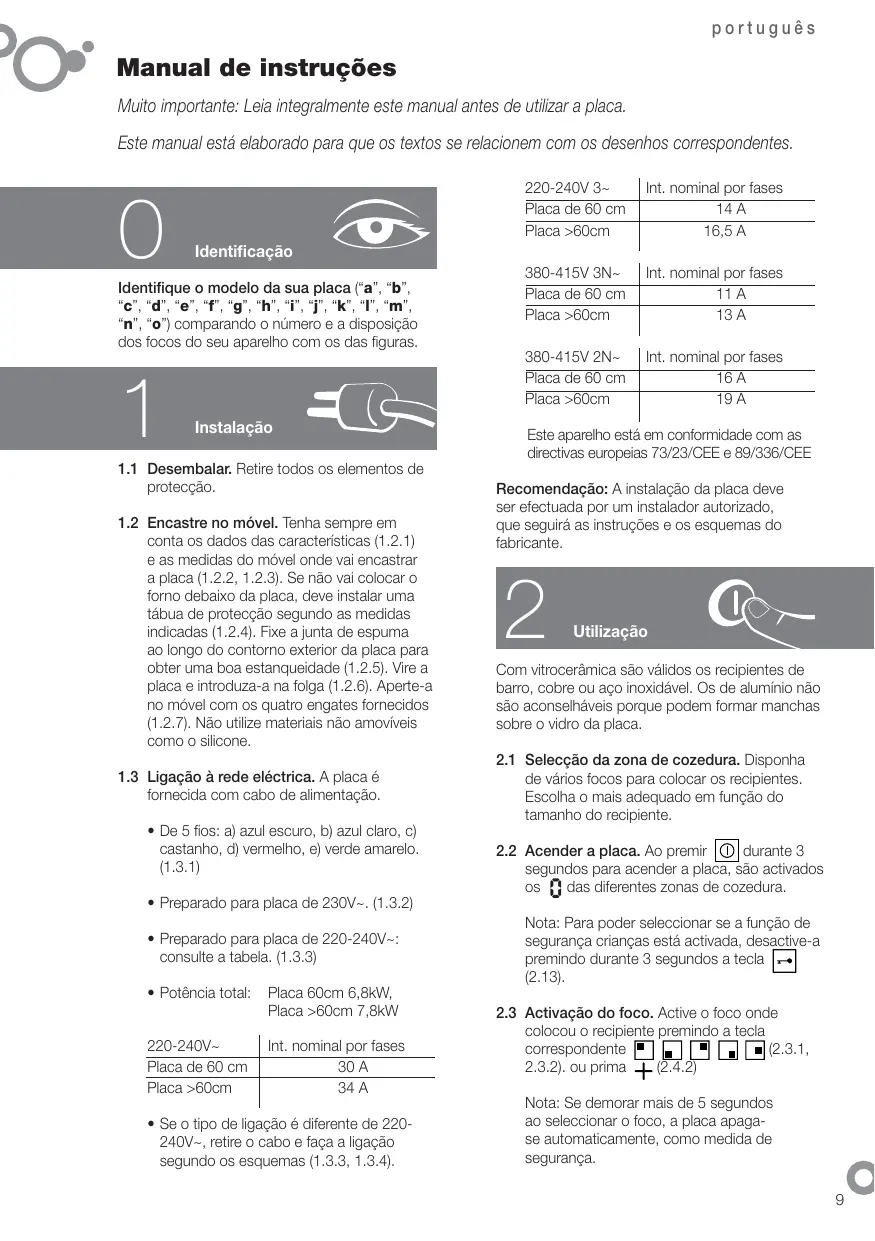

Manual de instruções Muito importante: Leia integralmente este manual antes de utilizar a placa. Este manual está elaborado para que os textos se relacionem com os desenhos correspondentes.

Identifique o modelo da sua placa (“a”, “b”, “c”, “d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”, “m”, “n”, “o”) comparando o número e a disposição dos focos do seu aparelho com os das figuras.

220-240V 3~ Placa de 60 cm Placa >60cm

1.1 Desembalar. Retire todos os elementos de protecção. 1.2 Encastre no móvel. Tenha sempre em conta os dados das características (1.2.1) e as medidas do móvel onde vai encastrar a placa (1.2.2, 1.2.3). Se não vai colocar o forno debaixo da placa, deve instalar uma tábua de protecção segundo as medidas indicadas (1.2.4). Fixe a junta de espuma ao longo do contorno exterior da placa para obter uma boa estanqueidade (1.2.5). Vire a placa e introduza-a na folga (1.2.6). Aperte-a no móvel com os quatro engates fornecidos (1.2.7). Não utilize materiais não amovíveis como o silicone. 1.3 Ligação à rede eléctrica. A placa é fornecida com cabo de alimentação. • De 5 fios: a) azul escuro, b) azul claro, c) castanho, d) vermelho, e) verde amarelo. (1.3.1) • Preparado para placa de 230V~. (1.3.2) • Preparado para placa de 220-240V~: consulte a tabela. (1.3.3) • Potência total: 220-240V~ Placa de 60 cm Placa >60cm

Placa 60cm 6,8kW, Placa >60cm 7,8kW Int. nominal por fases 30 A 34 A

• Se o tipo de ligação é diferente de 220240V~, retire o cabo e faça a ligação segundo os esquemas (1.3.3, 1.3.4).

Este aparelho está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE Recomendação: A instalação da placa deve ser efectuada por um instalador autorizado, que seguirá as instruções e os esquemas do fabricante.

Com vitrocerâmica são válidos os recipientes de barro, cobre ou aço inoxidável. Os de alumínio não são aconselháveis porque podem formar manchas sobre o vidro da placa. 2.1 Selecção da zona de cozedura. Disponha de vários focos para colocar os recipientes. Escolha o mais adequado em função do tamanho do recipiente. durante 3 2.2 Acender a placa. Ao premir segundos para acender a placa, são activados os das diferentes zonas de cozedura.

Nota: Para poder seleccionar se a função de segurança crianças está activada, desactive-a premindo durante 3 segundos a tecla (2.13). 2.3 Activação do foco. Active o foco onde colocou o recipiente premindo a tecla correspondente (2.3.1, (2.4.2) 2.3.2). ou prima Nota: Se demorar mais de 5 segundos ao seleccionar o foco, a placa apagase automaticamente, como medida de segurança. 9

2.4 Selecção da potência. Ajuste-a deslizando o dedo pela barra (2.4.1) ou premindo ou (2.4.2, 2.4.3).

Após 5 segundos o tempo é validado e serão visualizados alternadamente a no foco temporizado. potência e Passado esse tempo será emitido um sinal sonoro e piscará . Para anular a no ícone até temporização prima visualizar .

FOCOS ESPECIAIS 2.5 Foco duplo, Foco triplo. Depois de ter , seleccionado a potência, prima e accionará o foco duplo (2.5.1, 2.5.3). Se premir de novo (2.5.2) ou (2.5.4) accionará o foco triplo. Para anular prima , ( , , ). 2.6 Foco fonte. Pode utilizar este foco circular ou conjuntamente, como foco fonte . Prima para o activar e prima-o de novo para o desactivar. Recomendação: Nos modelos com focos a halogéneo, a luz é tão intensa que se aconselha a não olhar fixamente quando estiver em funcionamento sem o recipiente.

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao seleccionar o tempo. Modelos e: Uma vez activado um foco e seleccionada a potência, prima de novo a tecla de selecção do foco a . (2.8.11). temporizar, aparece um Seleccione o tempo com , (2.8.12) e valide premindo de novo a tecla do foco temporizado (2.8.13). A potência será visualizada com um ponto que indica que o foco está temporizado. Um sinal sonoro e uma indicação avisam que o tempo foi concluído (2.8.14). Prima uma tecla qualquer e o sinal sonoro desaparecerá.

FUNÇÕES DO TEMPO . Ao ligar a placa, 2.7 Introduzir a hora os dígitos do relógio piscam e marcam (2.7.1). Ajuste a hora com as as teclas , (2.7.2). Faça a mesma operação de cada vez que se desligue ou haja um corte de energia eléctrica. Para alterar a hora prima durante 5 segundos (2.7.3). A hora começará a piscar a tecla e ouvirá um sinal sonoro, ajuste-a com as teclas , .

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao seleccionar o tempo. Considerações sobre a temporização: Se o nível de potência é 9 o tempo máximo a temporizar será de 60 min. Se é diferente o máximo poderá ser 99 min. Uma vez concluído o tempo o alarme soará enquanto não premir nenhuma tecla. FUNÇÕES DE PROGRAMAÇÃO

2.8 Selecção do tempo. Modelos abc: Uma vez activado um foco e seleccionada a potência, tem 5 segundos Seleccione a piscar para premir a tecla o tempo necessário premindo , (2.8.2). TApós cinco segundos o tempo é validado e serão visualizados a hora e um ponto luminoso abaixo do ícone do foco temporizado (2.8.3). Para modificar ou ver o tempo restante, prima o ícone do foco temporizado (2.8.4). Para anular a programação prima as teclas , simultaneamente (2.8.5). Modelos dfghkmo: Uma vez activado um foco e seleccionada a potência, prima a no relógio. Aparece e um tecla em cada foco (2.8.6). Prima do foco a piscará (2.8.7). Seleccione temporizar e o tempo com , no relógio (2.8.8).

2.9 Aquecimento rápido. Alcance rapidamente a temperatura máxima para passar automaticamente para a temperatura de manutenção. Modelos abc: Active um foco e coloque a barra na potência máxima. Prima no visor do foco e aparece um seleccionado (2.9.1). Tem 5 segundos para seleccionar o nível desejado, recomenda-se que esteja entre os níveis 3 e 6 (2.9.2). Após cinco segundos o aquecimento rápido é e a potência validado e serão visualizados alternadamente. Alcançada a temperatura máxima desaparece restando a potência de manutenção. O foco continuará a funcionar convencionalmente. Se deseja cancelar o aquecimento rápido prima o ícone do foco programado e seleccione uma nova potência.

Modelos dfghjklmo: Seleccione um foco e coloque-o na potência máxima premindo até visualizar um 9 e um ponto (2.9.3). Regule a potência premindo recomendam-se os níveis 3 a 6 (2.9.4). Após 5 segundos, o aquecimento rápido é validado e será visualizada a potência seguida de um ponto (2.9.5). Alcançada a temperatura máxima, o ponto decimal desaparece e o foco continuará a funcionar convencionalmente. Para cancelar a função, prima a tecla do foco programado e seleccione uma nova potência. 2.10 Vidro com botões. Assegure-se de que o foco que vai accionar corresponde ao foco que quer utilizar (2.10.1). Rode o botão para a posição desejada e acender-se-á a luz piloto de funcionamento (2.10.2) que também assinala o calor residual quando o foco se apaga. Nos modelos com foco duplo ou foco fonte, rodando o botão para a esquerda é regulada uma parte do foco e rodando o botão para a direita é regulado o foco inteiro (2.10.3). 2.11 Apagar o foco. Seleccione a potência do foco que deseja apagar.

• Os focos de calor não devem funcionar sem recipiente. • A base do recipiente tem de ser plana e estar seca. • Certifique-se de que os diâmetros dos recipientes sejam maiores ou iguais ao foco a utilizar e centre-o sobre o foco de calor. • Tente não mover os recipientes, poderia quebrar o vidro. • Utilize o aparelho só para a preparação de alimentos. Não utilize a placa como mesa de trabalho. • Não despeje água fria directamente na placa quando estiver quente. Atenção: O funcionamento descontínuo das zonas de cozedura, não é uma avaria. Funcionam nos períodos de ligar e desligar mais ou menos longos em função da potência desejada.

Manutenção e limpeza

2.12 Calor residual. Depois de utilizar a placa os focos mantêm-se quentes durante algum tempo que varia em função da potência ou um seleccionada e é visualizado um ponto nos focos ainda quentes. Não toque nesses focos, corre o risco de se queimar.

• Não utilize um vaporizador para limpar.

Atenção: Se se produzir um corte de corrente eléctrica, ao ser restabelecida de novo, a não será visualizada estando ainda indicação quente a zona de cozedura. Tenha em conta esta circunstância.

• Uma vez por semana, limpe a fundo com produtos específicos para vitrocerâmica. Recomendamos o VITRO-CLEN para a limpeza e a manutenção da sua placa em vitrocerâmica.

2.13 Função bloqueio. Para evitar o manuseamento por parte das crianças. Mantenha premida durante 3 segundos a tecla e activará o bloqueio. Para o desbloquear repita a operação.

• A sujidade fortemente agarrada é eliminada com o raspador de vidro (3.1.2).

Recomendações: • Evite golpes dos recipientes sobre o cristal. • Os recipientes de alumínio não são aconselháveis, pois poderiam formar manchas sobre o vidro, a não ser que tenham um fundo com protecção em aço inoxidável.

• Limpe a fundo a superfície da sua placa quando tiver arrefecido. Não utilize produtos ou esfregões abrasivos. Limpe com um pano humedecido e água com sabão (3.1.1).

• Se por descuido queima açúcar, elementos açucarados ou plástico sobre a placa, elimineos o quanto antes com um raspador ainda quente. Se não o fizer podem deixar manchas permanentes. • Utilize a colher do raspador em bom estado, substitua-a no caso de apresentar alguma deterioração.

• O circuito da rede que alimenta a placa deve ter um interruptor de corte omnipolar de pelo menos 3 mm de distância entre os contactos. • A instalação da placa deve ser efectuada por um instalador autorizado que seguirá as instruções e os esquemas de fabricantes. • A instalação deve estar regulada para a potência máxima indicada na placa de características e a tomada de corrente com a tomada de terra regularizadas. • Se o cabo estiver danificado, deve ser substituído pelo seu serviço de pós-venda ou pessoal igualmente qualificado com o fim de evitar um acidente. • O foco está equipado com um limitador de temperatura interior que desliga o foco no caso de aquecimento excessivo da placa. • Após cada utilização, desligue o foco através do seu controlo. • Se a superfície do vidro se quebra ou parte, desligue de imediato o aparelho da rede eléctrica para evitar um possível choque eléctrico. Não utilize a placa até substituir o vidro (4.1.1). • No caso de transbordarem líquidos sobre as teclas de funções a placa é interrompida e emite um sinal sonoro (4.1.2). • Se mantiver premido algum sensor durante muito tempo ou houver algum objecto que esteja a activar os sensores, a placa é interrompida e emite um sinal sonoro (4.1.3). • Não coloque recipientes com o fundo quente sobre os sensores, pode queimar-se ao premilos (4.1.3). • Mantenha afastadas as crianças pequenas, as superfícies de aquecimento podem aquecer excessivamente durante o seu funcionamento. Utilize o sistema de bloqueio para evitar que possam brincar com os botões. • Este aparelho não se destina a ser utilizado por pessoas com capacidades reduzidas.

• Permaneça sempre por perto ao cozinhar pratos ou alimentos com gordura ou óleo. O calor excessivo pode fazer com que se inflamem. • Se a placa está instalada em cima de um balcão, não deverão ser guardados objectos inflamáveis.

A placa foi elaborada a pensar na conservação do meio ambiente. Respeito pelo meio ambiente. Utilize as potências adequadas para cada cozedura e seleccione os recipientes de tamanho adequado para as quantidades dos alimentos que vão ser preparados. Quando o fundo do recipiente e o diâmetro da zona de cozedura têm o mesmo tamanho, a transmissão de calor é óptima. Ao terminar a cozedura, se o desejar, deixe o recipiente no mesmo lugar para utilizar o calor residual acumulado. Deste modo poupará energia. Utilize uma tampa sempre que possa para reduzir a perda de calor por evaporação. Gestão de resíduos de aparelhos eléctricos e electrónicos. Não elimine os aparelhos misturando-os com resíduos domésticos gerais. Deposite a sua placa num centro especial de recolha. A reciclagem de electrodomésticos evita consequências negativas para a saúde e o meio ambiente e permite poupar energia e recursos. Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a placa.
