MANUAL DE USUARIO VFI400R FAGOR

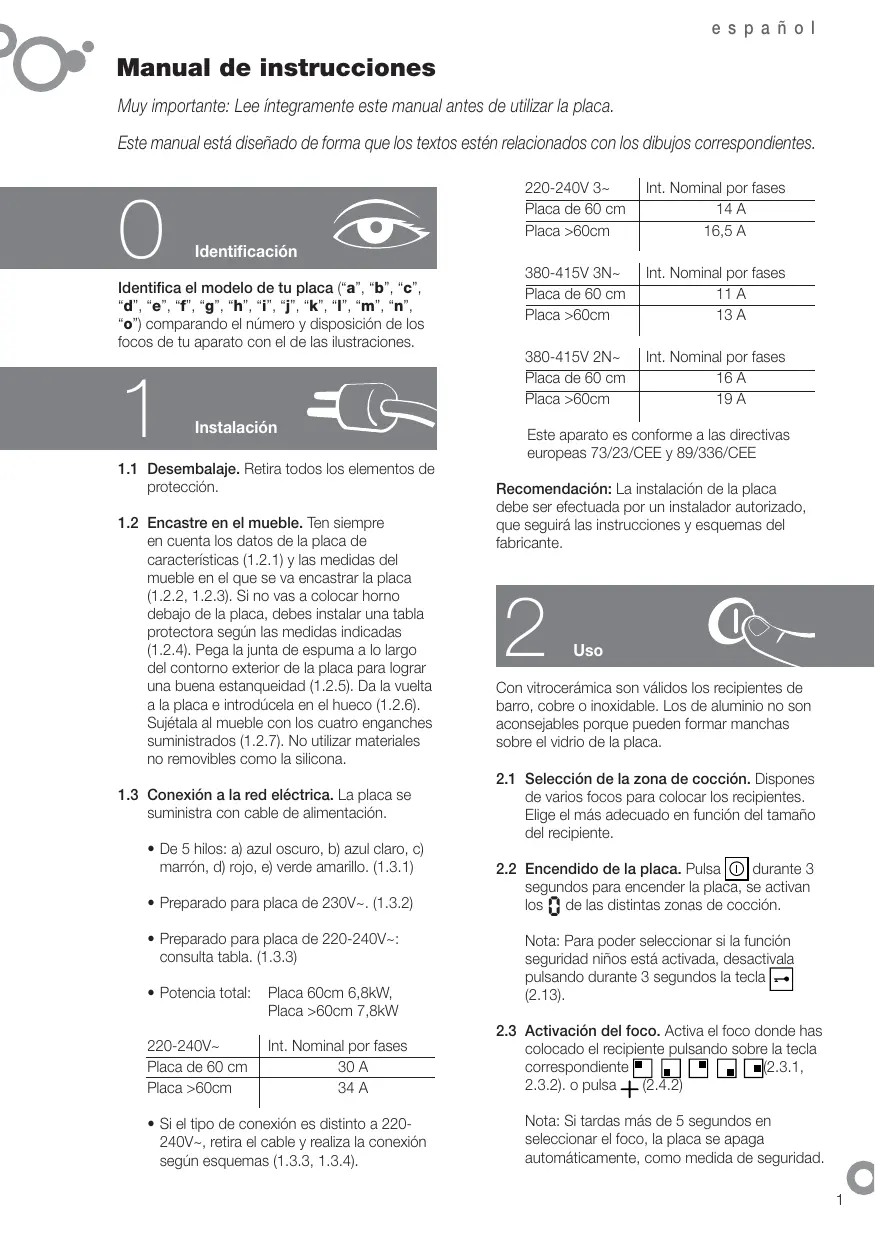

Manual de instrucciones Muy importante: Lee íntegramente este manual antes de utilizar la placa. Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Int. Nominal por fases

16,5 A Int. Nominal por fases

13 A Int. Nominal por fases

Identifica el modelo de tu placa (“a”, “b”, “c”,

“d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”, “m”, “n”, “o”) comparando el número y disposición de los focos de tu aparato con el de las ilustraciones.

1.1 Desembalaje. Retira todos los elementos de protección.

1.2 Encastre en el mueble. Ten siempre en cuenta los datos de la placa de características (1.2.1) y las medidas del mueble en el que se va encastrar la placa (1.2.2, 1.2.3). Si no vas a colocar horno debajo de la placa, debes instalar una tabla protectora según las medidas indicadas (1.2.4). Pega la junta de espuma a lo largo del contorno exterior de la placa para lograr una buena estanqueidad (1.2.5). Da la vuelta a la placa e introdúcela en el hueco (1.2.6). Sujétala al mueble con los cuatro enganches suministrados (1.2.7). No utilizar materiales no removibles como la silicona. 1.3 Conexión a la red eléctrica. La placa se suministra con cable de alimentación. • De 5 hilos: a) azul oscuro, b) azul claro, c) marrón, d) rojo, e) verde amarillo. (1.3.1) • Preparado para placa de 230V~. (1.3.2) • Preparado para placa de 220-240V~: consulta tabla. (1.3.3) • Potencia total:

Int. Nominal por fases

• Si el tipo de conexión es distinto a 220240V~, retira el cable y realiza la conexión según esquemas (1.3.3, 1.3.4).

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE Recomendación: La instalación de la placa debe ser efectuada por un instalador autorizado, que seguirá las instrucciones y esquemas del fabricante.

Con vitrocerámica son válidos los recipientes de barro, cobre o inoxidable. Los de aluminio no son aconsejables porque pueden formar manchas sobre el vidrio de la placa.

2.1 Selección de la zona de cocción. Dispones de varios focos para colocar los recipientes. Elige el más adecuado en función del tamaño del recipiente. durante 3 2.2 Encendido de la placa. Pulsa segundos para encender la placa, se activan los de las distintas zonas de cocción.

Nota: Para poder seleccionar si la función seguridad niños está activada, desactivala pulsando durante 3 segundos la tecla

(2.13). 2.3 Activación del foco. Activa el foco donde has colocado el recipiente pulsando sobre la tecla (2.3.1, correspondiente (2.4.2) 2.3.2). o pulsa Nota: Si tardas más de 5 segundos en seleccionar el foco, la placa se apaga automáticamente, como medida de seguridad. 1

2.4 Selección de la potencia. Ajústala deslizando el dedo por la barra (2.4.1) ó pulsando

el reloj (2.8.8). Tras 5 segundos el tiempo queda validado y se vizualizará de forma en el foco alternativa la potencia y temporizado. Transcurrido el tiempo emitirá una señal acústica y parpadeará

. Para anular la temporización pulsa sobre el hasta visualizar . icono

2.5 Foco doble, Foco triple. Después de haber , seleccionado la potencia, pulsa y accionará el foco doble (2.5.1, 2.5.3). Si pulsa de nuevo (2.5.2) ó (2.5.4) accionará el foco triple. Para anular pulsa , ( , , ). 2.6 Foco fuente. Este foco puedes utilizarlo de o de forma conjunta, forma circular . Pulsa para como foco fuente activarlo y pulsa de nuevo para desactivarlo. Recomendación: en los modelos con focos halógenos, la luz es tan intensa que se aconseja no mirar fijamente cuando está en funcionamiento sin el recipiente.

Nota: El temporizador se apagará automaticamente si tardas más de 10 segundos en seleccionar el tiempo.

Modelos e: Una vez activado un foco y seleccionada la potencia, pulsa de nuevo la tecla de selección del foco a . (2.8.11). temporizar, aparece una Selecciona el tiempo con , (2.8.12) y valida pulsando de nuevo la tecla del foco temporizado (2.8.13). La potencia se visualizará con un punto que indica que el foco está temporizado. Una señal acústica y una indicación advierten que el tiempo a concluido (2.8.14). Pulsa cualquier tecla y la señal acústica desaparecerá.

. Al conectar la placa, 2.7 Puesta en hora los dígitos del reloj parpadean y marcan (2.7.1). Ajusta la hora con las las teclas , (2.7.2). Realiza la misma operación cada vez que se desconecte o haya un corte de suministro eléctrico. Para cambiar la hora pulsa durante 5 (2.7.3). La hora segundos la tecla empezará a parpadear y oirás un pitido, ajústala con las teclas , .

Nota: El temporizador se apagará automaticamente si tardas más de 10 segundos en seleccionar el tiempo.

Consideraciones sobre la temporización: Si el nivel de potencia es 9 el máximo tiempo a temporizar será de 60 min. Si es distinto el máximo podrá ser 99 min. Una vez concluido el tiempo la alarma sonará mientras no pulses ninguna tecla. FUNCIONES DE PROGRAMACION

2.8 Selección de tiempo.

Modelos abc: Una vez activado un foco y seleccionada la potencia, tienes 5 segundos (2.8.1). de parpadeo para pulsar la tecla Selecciona el tiempo necesario pulsando , (2.8.2). Tras cinco segundos el tiempo queda validado y se visualizará la hora y un punto luminoso bajo el icono del foco temporizado (2.8.3). Para modificar o ver el tiempo restante, pulsa sobre el icono del foco temporizado (2.8.4). Para anular la programación pulsa las teclas , simultáneamente (2.8.5). Modelos dfghkmo: Una vez activado un foco y seleccionada la potencia, pulsa la sobre el reloj. Aparece y tecla en cada foco (2.8.6). Pulsa del una parpadeará (2.8.7). foco a temporizar y Selecciona el tiempo con , sobre

2.9 Calentamiento rápido. Alcanza rápidamente la temperatura máxima para pasar de forma automática a la temperatura de mantenimiento.

Modelos abc: Activa un foco y lleva la barra y aparece a la máxima potencia. Pulsa en el display del foco seleccionado una (2.9.1). Tienes 5 segundos para seleccionar el nivel deseado, se recomienda esté entre los niveles 3 y 6 (2.9.2). Tras cinco segundos el calentamiento rápido queda validado y la potencia de forma y se visualizará alternativa. Alcanzada la temperatura máxima desaparece quedando la potencia de mantenimiento. El foco seguirá funcionando de forma convencional. Si deseas cancelar el calentamiento rápido pulsa el icono del foco programado y selecciona una nueva potencia.

Modelos dfghjklmo: Selecciona un foco y ponlo a la máxima potencia pulsando hasta visualizar un 9 y un punto

(2.9.3). Regula la potencia pulsando se recomiendan los niveles 3 a 6 (2.9.4). Tras 5 segundos, calentamiento rápido queda validado y se visualizará la potencia seguida de un punto (2.9.5). Alcanzada la temperatura máxima, el punto decimal desaparece y el foco seguirá funcionando de forma convencional. Para cancelar la función, pulsa la tecla del foco programado y selecciona una nueva potencia. 2.10 Vitros con mandos. Asegúrate que el foco que vas a accionar corresponde al foco que quieres utilizar (2.10.1). Gira el mando a la posición deseada y se encenderá el piloto de funcionamiento (2.10.2) que también señala el calor residual cuando el foco se apaga. En los modelos con foco doble o foco fuente, girando el mando a la izquierda se regula una parte del foco y girando el mando a la derecha se regula el foco entero (2.10.3). 2.11 Apagado del foco. Selecciona la potencia del foco que deseas apagar.

• La base del recipiente ha de ser plana y estar seca.

• Cuida que los diámetros de los recipientes sean mayores o iguales al foco a utilizar y céntralo sobre el foco de calor. • Procura no mover los recipientes, podría rayarse el vidrio. • Utiliza el aparato sólo para la preparación de alimentos. No utilices la placa como mesa de trabajo. • No viertas agua fría directamente en la placa cuando está caliente. Atención: El funcionamiento discontinuo de las zonas de cocción, no es una avería. Funcionan en periodos de encendido y apagado más o menos largos en función de la potencia deseada.

Mantenimiento y limpieza

• No utilices un limpiador de vapor.

2.12 Calor residual. Después de utilizar la placa los focos se mantienen calientes por un tiempo que varía en función de la potencia o un seleccionada y se visualiza una punto en los focos aun calientes. No toques esos focos, existe el riesgo de quemarse.

• Limpia a menudo la superfície de tu placa cuando se haya enfriado. No utilices productos ó esponjas abrasivas. Limpia con un paño húmedo y agua jabonosa (3.1.1).

Atención: Si se produce un corte de corriente eléctrica, al restablecerse de nuevo, la indicación no se visualizará aún estando caliente la zona de cocción. Ten en cuenta esta circunstancia.

• Una vez a la semana, limpia en profundidad con productos específicos para vitrocerámicas. Te recomendamos VITROCLEN para la limpieza y conservación de tu vitrocerámica.

2.13 Función bloqueo. Para evitar manipulaciones por parte de los niños. Ten pulsado durante 3 segundos la tecla y activarás el bloqueo. Para desbloquearlo repite la operación.

Recomendaciones: • Evita golpes de los recipientes sobre el cristal. • Los recipientes de aluminio no son aconsejables, pues podrían formar manchas sobre el vidrio, a no ser que tengan fondo con protección de acero inoxidable.

• Las suciedades fuertemente adheridas se eliminan con el raspador de vidrio (3.1.2).

• Si por descuido se quema azúcar, elementos azucarados o plástico sobre la placa, elimínalos cuanto antes con un raspador aún en caliente. De no hacerlo pueden quedar manchas permanentes. •

Utiliza la cuchilla del rapador en perfecto estado, remplázala en caso de presentar algún deterioro.

• Los focos de calor no deben funcionar sin recipiente.

• El circuito de la red que alimenta la placa, debe tener un interruptor de corte omnipolar de al menos 3 mm de separación entre contactos.

• La instalación de la placa debe se efectuada por un instalador autorizado que seguirá las instrucciones y esquemas del fabricantes. • La instalación debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente con toma de tierra reglamentaria. • Si el cable está dañado, debe ser sustituido por su servicio postventa ó personal cualificado similar con el fin de evitar un peligro. • El foco está equipado con un limitador de temperatura interior que desconecta el foco en caso de calentarse excesivamente la placa. • Después de cada utilización, desconecta el foco mediante su control. • Si la superficie del vidrio se agrieta o rompe, desconecta de inmediato el aparato de la red para evitar un posible choque eléctrico. No utilices la placa hasta cambiar el vidrio (4.1.1). • En caso de desbordamiento sobre las teclas de mando la placa se para y emite una señal acústica (4.1.2). • Si mantienes pulsado algún sensor demasiado tiempo o hay algún objeto activando los sensores, la placa se para y emite una señal acústica (4.1.3). • No coloques recipientes con el fondo caliente sobre los sensores, puedes quemarte al pulsarlos (4.1.3). • Mantener alejados a los niños pequeños, las superficies de calentamiento pueden calentarse fuertemente durante su funcionamiento. Utiliza el sistema de bloqueo para evitar que puedan jugar con los mandos. • Este aparato no está destinado a ser utilizado por personas con capacidades reducidas. • Permanece siempre en las inmediaciones de al cocinar platos ó alimentos con grasa ó aceite. El calor excesivo puede hacer que se inflamen. 4

• Si la placa está instalada por encima de un cajón, no deberán guardarse objetos inflamables.

La placa ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Utiliza las potencias adecuadas para cada cocción y selecciona los recipientes de tamaño adecuado a las cantidades de alimento que se vayan a preparar. Cuando el fondo del recipiente y el diámetro de la zona de cocción tienen el mismo tamaño, la transmisión de calor es óptima. Al terminar la cocción si lo deseas deja el recipiente en el mismo lugar para utilizar el calor residual acumulado. De este modo ahorrarás energía. Utiliza una tapa siempre que puedas para reducir la pérdida de calor por evaporación. Gestión de residuos de aparatos eléctricos y electrónicos. No elimines los aparatos mezclándolos con residuos domésticos generales. Entrega tu placa en un centro especial de recogida. El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos. Para mas información, contacta con las autoridades locales o establecimiento donde adquiriste la placa.

Int. nominal por fases

16,5 A Int. nominal por fases

13 A Int. nominal por fases

Int. nominal por fases

16,5 A Int. nominal por fases

13 A Int. nominal por fases

sobre o reloxo (2.8.8). Tras cinco segundos, o tempo queda validado e visualizarase de no foco forma alternativa a potencia e temporizado. Transcorrido o tempo emitirá un sinal acústico y escintilará

. Para anula-la temporización pulsa sobre a ata visualizar . icona

. Ó conecta-la placa, 2.7 Posta en hora os díxitos do reloxo escintilan e marcan as (2.7.1). Axusta a hora coas teclas , (2.7.2). Realiza a mesma operación cada vez que se desconecte ou haxa un corte de subministro eléctrico. Para cambia-la hora pulsa durante cinco (2.7.3). A hora segundos a tecla empezará a escintilar e oirás un asubío, axústaa coas teclas , .

2.8 Selección de tempo.

Modelos abc: Unha vez activado un foco e seleccionada a potencia, tes cinco segundos mentres escintila para pulsa(2.8.1). Selecciona o tempo la tecla , (2.8.2). Tras necesario pulsando cinco segundos, o tempo queda validado e visualizarase a hora e un punto luminoso baixo a icona do foco temporizado (2.8.3). Para modificar ou ve-lo tempo restante, pulsa sobre a icona do foco temporizado (2.8.4). Para anula-la programación, pulsa as teclas , simultaneamente (2.8.5). Modelos dfghkmo: Unha vez activado un foco e seleccionada a potencia, pulsa a sobre o reloxo. Aparece e tecla en cada foco (2.8.6). Pulsa unha do escintilará foco que se vai a temporizar e (2.8.7). Selecciona o tempo con ,

Mantemento e limpeza
