MANUAL DE UTILIZADOR FFK1570 FAGOR

• Protecção do ambiente

• Reciclagem _____________________________________________ 03

• Descrição do seu frigorífico________________________________ 04

• Inversão do sentido de abertura das portas __________________ 04

• Montagem dos puxadores de porta (segundo modelo) _________ 04

• Limpeza e manutenção

____________________________________

• Substituição da lâmpada __________________________________ 06

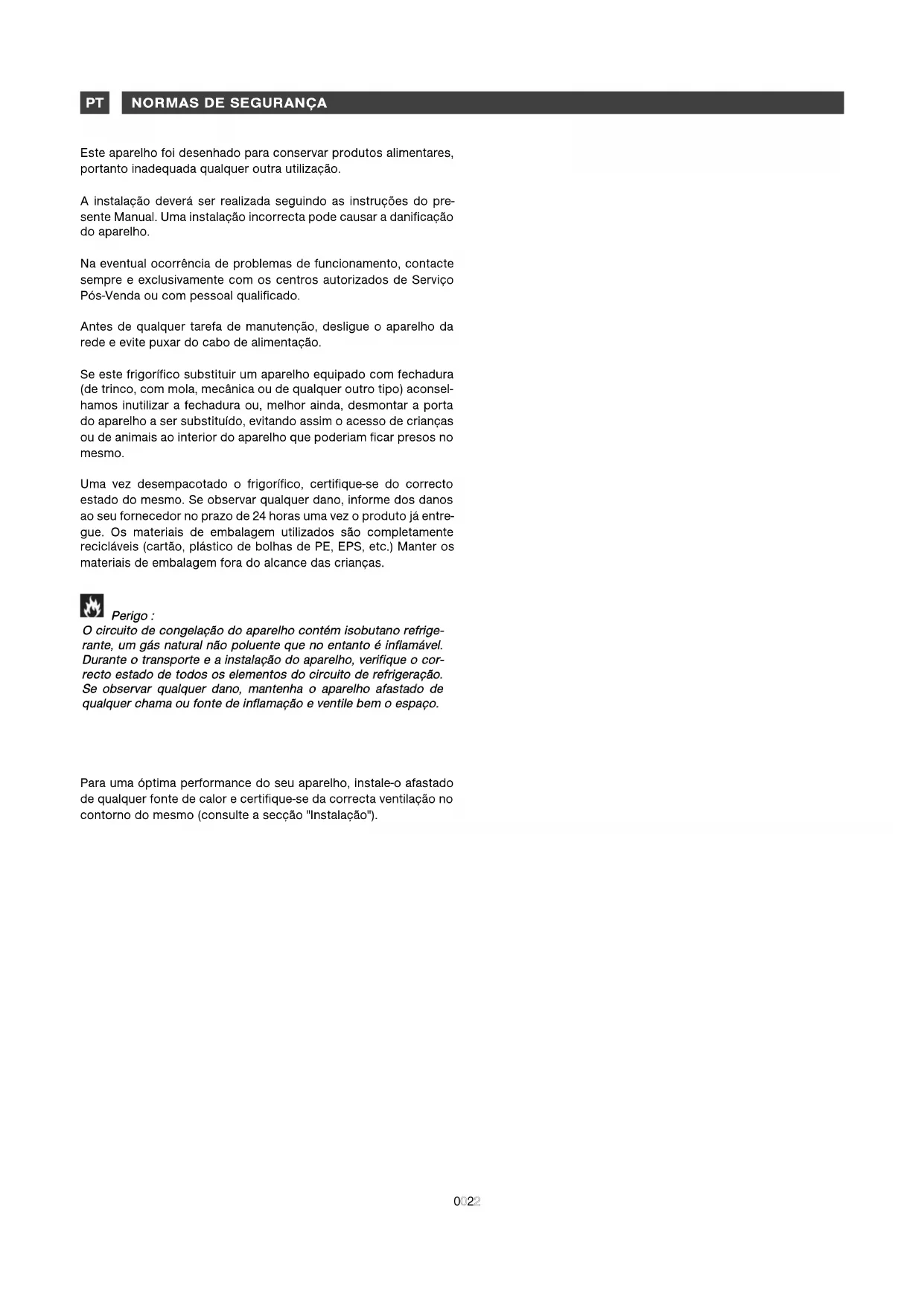

0011Este aparelho foi desenhado para conservar produtos alimentares,

portanto inadequada qualquer outra utilização.

A instalação deverá ser realizada seguindo as instruções do pre-

sente Manual. Uma instalação incorrecta pode causar a danificação

Na eventual ocorrência de problemas de funcionamento, contacte

sempre e exclusivamente com os centros autorizados de Serviço

Pós-Venda ou com pessoal qualificado.

Antes de qualquer tarefa de manutenção, desligue o aparelho da

rede e evite puxar do cabo de alimentação.

Se este frigorífico substituir um aparelho equipado com fechadura

(de trinco, com mola, mecânica ou de qualquer outro tipo) aconsel-

hamos inutilizar a fechadura ou, melhor ainda, desmontar a porta

do aparelho a ser substituído, evitando assim o acesso de crianças

ou de animais ao interior do aparelho que poderiam ficar presos no

Uma vez desempacotado o frigorífico, certifique-se do correcto

estado do mesmo. Se observar qualquer dano, informe dos danos

ao seu fornecedor no prazo de 24 horas uma vez o produto já entre-

gue. Os materiais de embalagem utilizados são completamente

recicláveis (cartão, plástico de bolhas de PE, EPS, etc.) Manter os

materiais de embalagem fora do alcance das crianças.

Para uma óptima performance do seu aparelho, instale-o afastado

de qualquer fonte de calor e certifique-se da correcta ventilação no

contorno do mesmo (consulte a secção "Instalação").

sseegguurraannççaa"" ddee ffoorrmmaa aa eevviittaarr qquuaallqquueerr rriissccoo ddeessnneecceessssáárriioo.. Instale o aparelho num espaço bem ventilado e livre de humidade,afastado de qualquer fonte de calor e respeitando entre a partesuperior do frigorífico e a mobília uma distância de pelo menos 10cm; se a instalação não o possibilitar, respeite entre a parte super-ior do frigorífico e qualquer mobília fixada à parede uma distânciade pelo menos 5 cm., que deverá ser de 2,5 cm. de cada lado do fri-gorífico.Se instalar o aparelho perto doutro frigorífico ou congelador, res-peite entre os aparelhos uma distância de pelo menos 5 cm. eassim evitar condensações no exterior do aparelho.Na placa de características consta a "classe climática" do seu frigo-rífico, valor que determina o intervalo de temperatura exterior ade-quado à unidade frigorífica e que garante o correcto funcionamentoda mesma. Classe Temperaturas ambiente

LLIIGGAAÇÇÃÃOO ÀÀ RREEDDEE Características da ficha: 220-240V com tomada de terra.Evite utilizar adaptadores ou cabos de extensão. Evite o cabo principal entrar em contacto com o compressor. Evite o cabo principal ficar preso debaixo do frigorífico. A instalação eléctrica do aparelho conta com uma tomada de terra.Para uma maior segurança, ligue o aparelho a uma tomada de cor-rente com ligação à terra (conforme regulamentação vigente sobresegurança em instalações eléctricas). O fabricante declina qualquer responsabilidade por danos com ori-gem na inexistência de tomada de terra. AANNTTEESS DDEE LLIIGGAARR OO AAPPAARREELLHHOO:: • Limpe o interior do frigorífico com água tépida e bicarbonato; emseguida esfregue e seque cuidadosamente. •Para garantir a estabilização dos líquidos lubrificantes do motor-compressor, aguarde 2 horas antes de pôr o frigorífico em funcio-namento. PT

INSTALAÇÃO RREECCIICCLLAAGGEEMM Os materiais de empacotado deste aparelho são recicláveis.Colabore na reciclagem e contribua assim para a protecção domeio ambiente, descartando os materiais nos correspondentescontentores providos pela Câmara Municipal. O próprio aparelho contém igualmente numerosos materiais reci-cláveis (ver logótipo ) que o fabricante aconselha descartar deforma selectiva e na observância da Directiva 2002/96/CE em maté-ria de Resíduos de Equipamentos Eléctricos e Electrónicos.Consulte portanto com a Câmara Municipal ou com o seu fornece-dor quais são os mais próximos pontos de recolha de aparelhosusados. Agradecemos a sua colaboração na conservação do meioambiente.

PPRROOTTEECCÇÇÃÃOO DDOO AAMMBBIIEENNTTEE Os materiais isolantes e o circuito de refrigeração do aparelho nãocontêm qualquer gás prejudicial para a camada de ozoneSeja respeitoso para com o ambiente: não descarte qualquer frigo-rífico sem ter previamente em consideração que o circuito de refri-geração poderia ficar aberto e danificar o ambiente: consulte por-tanto com as autoridades locais quais são os serviços de recolhadeste tipo de aparelhos.ALLATION DDEESSCCRRIIÇÇÃÃOO DDOO SSEEUU FFRRIIGGOORRÍÍFFIICCOO

((sseegguunnddoo mmooddeelloo))

INSTALAÇÃO PT IINNVVEERRSSÃÃOO DDOO SSEENNTTIIDDOO DDEE AABBEERRTTUURRAA DDAASS PPOORRTTAASS O design do seu frigorífico possibilita a inversão do sentido de aber-

tura da porta principal (de fábrica: abertura para a direita).

AAnntteess ddee mmuuddaarr oo sseennttiiddoo ddee aabbeerrttuurraa,, ddeesslliigguuee oo ccaabboo pprriinnccii--

ppaall ddaa rreeddee ddee eelleeccttrriicciiddaaddee..

• Incline levemente o aparelho para trás e calce-o.

• Desparafuse o eixo da dobradiça inferior; em seguida retire a

porta. Desmonte a dobradiça inferior retirando os 4 parafusos; colo-

que então a dobradiça no lado oposto.

• Desparafuse a dobradiça superior e monte-a no lado oposto.

• Retire da porta o elemento guia do eixo da dobradiça; em seguida

introduza o elemento guia no orifício oposto uma vez retirada a

cobertura, que deverá ser posicionada no lado oposto.

• Faça coincidir a porta no eixo da dobradiça superior e feche-a.

• Insira o eixo da dobradiça inferior, e aparafuse-a firmemente.

• Se o frigorífico tem um puxador vertical, posicione-o no lado

((sseegguunnddoo mmooddeelloo))

Segundo o espaço onde pretender instalar o aparelho, pode ser

preciso retirar a parte superior do mesmo.

AAnntteess ddee tteennttaarr rreettiirraarr aa ppaarrttee ssuuppeerriioorr aammoovvíívveell,, ddeesslliigguuee oo

• Retire os dois parafusos localizados na parte traseira da parte

• Libere a parte superior elevando-a pela parte traseira ao mesmo

tempo que a desliza para frente.

Tabuleiro porta-garrafas

MMOONNTTAAGGEEMM DDOOSS PPUUXXAADDOORREESS DDAA PPOORRTTAA

((sseegguunnddoo mmooddeelloo))

Os puxadores estão localizados no interior do refrigerador. Monte-

os na porta posicionando os puxadores frente aos orifícios corres-

pondentes e em seguida fixe-os utilizando os parafusos fornecidos,

como mostra o esquema abaixo. Uma vez colocados os puxadores,

insira os protectores dos parafusos nos pontos correspondentes

(protectores também fornecidos).

AA CC DD BB AA BB CC DDSSEEGGUURRAANNÇÇAA AALLIIMMEENNTTAARR ((sseegguunnddoo mmooddeelloo))

Descrição dos símbolos constantes na área mais fria.

Símbolo que identifica a área mais fria do seu frigorífico (tem-

Carnes, aves, peixe, charcutaria, comidas prontas a consumir, sala-

das variadas, preparações e produtos de pastelaria com base de

ovo ou natas, pastas frescas, massa para bolos, pizzas/quiches,

produtos frescos e queijos de leite não tratado, legumes prontos a

consumir vendidos em embalagens plásticas e, em geral, qualquer

produto fresco cuja data de validade corresponder a uma tempera-

tura de conservação + 4° C.

Surgirá a mensagem "OK" assim que a área mais fria alcançar uma

temperatura média ± 4°C (transcorridas 4 de funcionamento).

O indicador ficará em cor preta se a temperatura exceder + 4 ºC:

regule então o termóstato de modo a reduzir a temperatura do fri-

Queijos e lacticínios

UUTTIILLIIZZAAÇÇÃÃOO DDOO EESSPPAAÇÇOO DDEE FFRRIIGGOORRÍÍFFIICCOO A temperatura de conservação dos alimentos regula-se através do

termóstato localizado no interior do frigorífico, virando a peça loca-

lizada no lado direito no espaço interior. Na posição "0", o frigorífico

fica inactivo. Aconselhamos seleccionar uma posição intermédia: 2

• Não introduzir no frigorífico alimentos quentes nem líquidos sem

• NUNCA introduzir líquidos voláteis, inflamáveis ou com risco de

explodir (dissolventes, álcool, acetona, nem gasolina): perigo de

• É conveniente embrulhar as carnes e os peixes e assim evitar

• Mantenha um espaço suficiente entre os alimentos e assim pos-

sibilitar a livre circulação de ar entre eles. Ao arrumar os alimentos,

evite ainda o contacto directo entre os mesmos.

• Os alimentos não devem estar em contacto com a parede fria do

fundo do frigorífico: é por isso que as gavetas e tabuleiros contam

com um elemento espaçador.

• Mantenha aberta a porta apenas o tempo estritamente necessá-

OK A B D E F C Area mais fria

Aconselhamos limpar e desinfectar com regularidade o espaço

• Limpe-o com água e bicarbonato utilizando uma esponja ou

esfregão suave, evitando assim a formação de maus odores.

• Nunca utilize dissolventes nem detergentes abrasivos: poderiam

danificar o acabamento interior. Para lavar os tabuleiros, gaveta,

etc., não utilize o lava-loiça..

• Aconselhamos limpar uma vez por ano a parte traseira do frigorí-

fico: o pó ou sujidade acumulados reduziriam o rendimento do fri-

gorífico e aumentariam o consumo de energia..

SSUUBBSSTTIITTUUIIÇÇÃÃOO DDAA LLÂÂMMPPAADDAA AAnntteess ddee ccoollooccaarr uummaa llââmmppaaddaa iinntteerriioorr nnoovvaa,, ddeesslliigguuee oo ffrriiggoo--

• Retire a grelha de protecção. A lâmpada está localizada por trás

do painel do termóstato.

• Retire a lâmpada desparafusando no sentido contrário aos pon-

• Coloque uma lâmpada nova.

• Recoloque a grelha de protecção, volte a ligar o frigorífico à rede

eléctrica e ponha-o em funcionamento.

MANUTENÇÃO PTPPRROOBBLLEEMMAASS DDEE FFUUNNCCIIOONNAAMMEENNTTOO O frigorífico pode emitir ruídos que são completamente normais, nomeadamente:

• O gás refrigerante pode borbulhar levemente ao ser veiculado pelos tubos.

• O compressor pode emitir um leve zumbido que pode ser mais intenso ao entrar o motor em funcionamento.

• As dilatações e contracções dos materiais utilizados podem ser origem de leves crepitações.

MENSAGENS DE AVISO E INCIDÊNCIAS PPRROOBBLLEEMMAA SSOOLLUUÇÇÃÃOO O frigorífico não funciona

Verifique se o congelador está bem ligado à rede de electricidade,

que o fusível não se encontra fundido, e que o disjuntor não inter-

rompeu a passagem da corrente.

O frigorífico vibra ou produz um ruído inabitual.

Verifique se o frigorífico se encontra bem nivelado: regule os pés

O frigorífico arrefece pouco ou de mais.

Observe a posição do termóstato e vire-o para uma posição mais

A lâmpada interior não acende.

Verifique o estado da lâmpada e substitua-a se é necessário. Se o

problema continuar, verifique se o frigorífico se encontra bem

O compressor não reinicia imediatamente o funcionamento

ao mudar a temperatura.

Não há qualquer problema: o compressor activa-se transcorrido

Água no piso ou nas gavetas.

Verifique se se encontra entupido o orifício de drenagem da água

de degelo. Desentupa-o com uma agulha de tricô.Se, uma vez realizadas as verificações acima, não conseguir solucionar o problema, NÃO TENTE RESOLVER O PROBLEMA POR SI PRÓPRIO: ligue o Serviço de Atendimento Técnico mais próximo.

EESSTTEE AAPPAARREELLHHOO CCUUMMPPRREE AASS DDIIRREECCTTIIVVAASS CCEEEE
