GEBRUIKSAANWIJZING FFK1570 FAGOR

• Veiligheidsvoorschriften

• Elektrische aansluiting

____________________________________

• Alvorens het apparaat aan te sluiten

• Recycling _______________________________________________ 03

• Beschrijving van het apparaat ______________________________ 04

• Omkeren van de openingsrichting van de deur _______________ 04

22 // GGEEBBRRUUIIKK VVAANN HHEETT AAPPPPAARRAAAATT

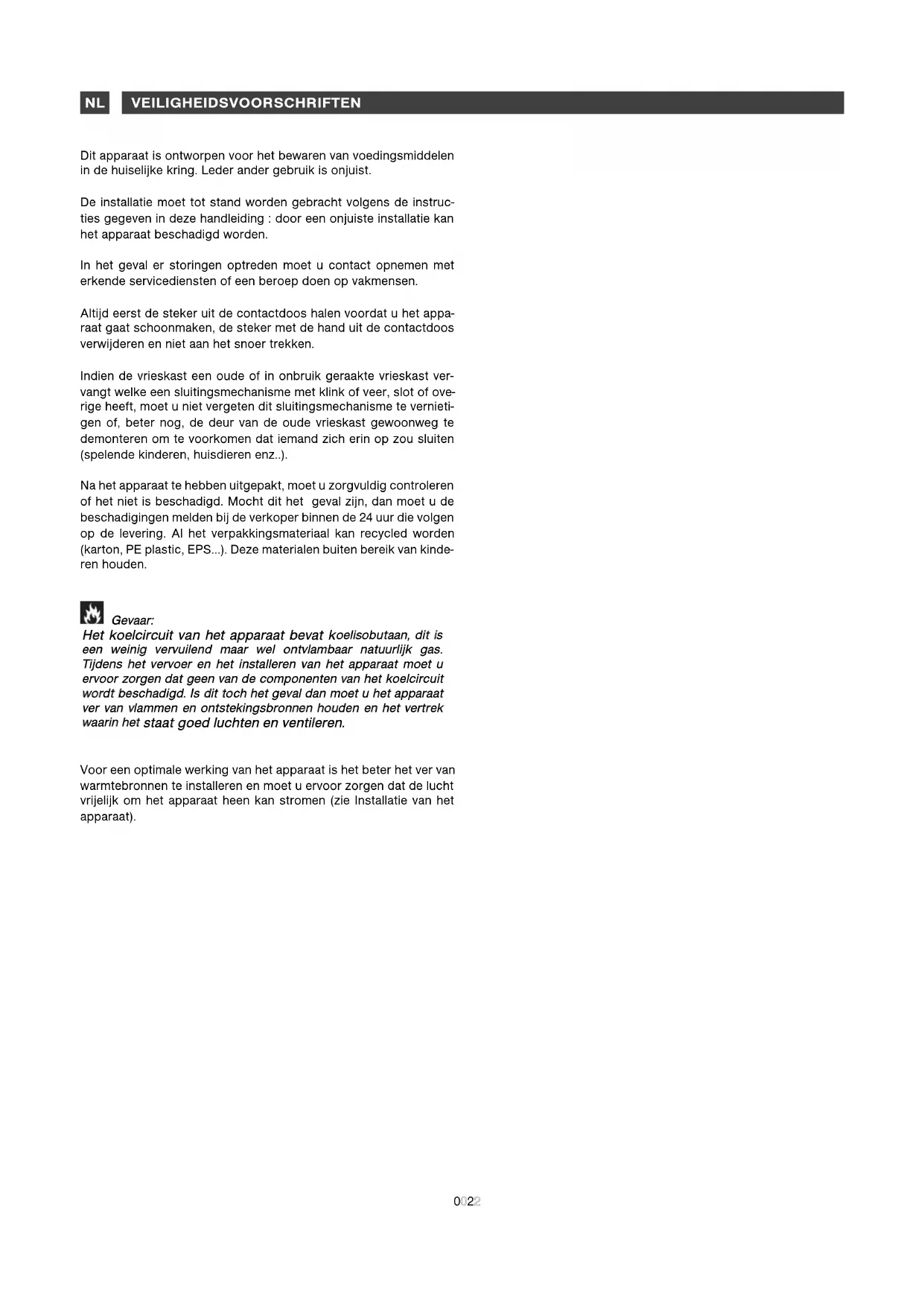

0011Dit apparaat is ontworpen voor het bewaren van voedingsmiddelen

in de huiselijke kring. Leder ander gebruik is onjuist.

De installatie moet tot stand worden gebracht volgens de instruc-

ties gegeven in deze handleiding : door een onjuiste installatie kan

het apparaat beschadigd worden.

In het geval er storingen optreden moet u contact opnemen met

erkende servicediensten of een beroep doen op vakmensen.

Altijd eerst de steker uit de contactdoos halen voordat u het appa-

raat gaat schoonmaken, de steker met de hand uit de contactdoos

verwijderen en niet aan het snoer trekken.

Indien de vrieskast een oude of in onbruik geraakte vrieskast ver-

vangt welke een sluitingsmechanisme met klink of veer, slot of ove-

rige heeft, moet u niet vergeten dit sluitingsmechanisme te vernieti-

gen of, beter nog, de deur van de oude vrieskast gewoonweg te

demonteren om te voorkomen dat iemand zich erin op zou sluiten

(spelende kinderen, huisdieren enz..).

Na het apparaat te hebben uitgepakt, moet u zorgvuldig controleren

of het niet is beschadigd. Mocht dit het geval zijn, dan moet u de

beschadigingen melden bij de verkoper binnen de 24 uur die volgen

op de levering. Al het verpakkingsmateriaal kan recycled worden

(karton, PE plastic, EPS...). Deze materialen buiten bereik van kinde-

Voor een optimale werking van het apparaat is het beter het ver van

warmtebronnen te installeren en moet u ervoor zorgen dat de lucht

vrijelijk om het apparaat heen kan stromen (zie Installatie van het

sscchhrriifftteenn aaaannddaacchhttiigg lleezzeenn oomm bbeeppaaaallddee pprroobblleemmeenn ttee vvoooorrkkoommeenn.. Het apparaat moet in een droog vertrek geïnstalleerd worden, veruit de buurt van een warmtebron. U moet tussen de bovenzijde vanhet apparaat en een mogelijk hangkastje of-meubel een ruimte vantenminste 10 cm open laten. Indien dit niet mogelijk is gezien deinrichting bij u thuis, moet u een ruimte van 5 cm open laten tussende bovenkant van de koelkast en overige keukenmeubels die tegende muur aan zijn bevestigd en een afstand van 2.5 cm aan beide zij-den van het apparaat. Als u het apparaat installeert naast een andere koel- of vrieskast,mag u beide apparaten niet tegen elkaar aan zetten om condensvor-ming aan de buitenzijde te voorkomen. De klimaatklasse van uw apparaat staat vermeld op het typeplaatje.Deze klasse bepaalt het bereik van omgevingstemperaturen waar-voor de koelunit ontworpen is en waarin de goede werking van hetapparaat verzekerd is. Klasse Omgevingstemperatuur

EELLEEKKTTRRIISSCCHHEE AAAANNSSLLUUIITTIINNGG Eigenschappen van de contactdoos : 220-240V met aardaansluiting. Het is beter geen adaptors en verlengsnoeren te gebruiken. De kabel mag niet in contact met de compressor komen. Ervoor zorgen dat de kabel niet onder het apparaat komt vast te zit-ten. De elektrische installatie van het apparaat is voorzien van een aar-daansluiting. Veiligheidshalve moet het apparaat op een contact-doos met een werkzame aardaansluiting worden aangesloten (ove-reenkomstig de van kracht zijnde normen met betrekking tot elektri-sche installaties). De constructeur wijst iedere aansprakelijkheid van de hand watbetreft schade die voortvloeit uit het feit dat het apparaat niet op deaarde is aangesloten. AALLVVOORREENNSS HHEETT AAPPPPAARRAAAATT AAAANN TTEE SSLLUUIITTEENN • Maak de binnenkant van de koelkast schoon met lauw water metbicarbonaat. Afspoelen en zorgvuldig drogen. • 2 uur wachten voordat u de koelkast aanzet zodat de smeermid-delen van de moto-compressor zich kunnen stabiliseren RREECCYYCCLLIINNGG Het verpakkingsmateriaal van dit apparaat kan recycled worden.Draag uw steentje bij tot de milieubescherming en recyclingsmoge-lijkheden door het in de door de gemeente hiervoor neergezettecontainers af te voeren. Het apparaat bevat eveneens talrijke materialen die ook recycledkunnen worden. Om die reden is het voorzien van dit logo om u tevertellen dat oude apparaten niet mogen worden vermengd metander afval. Op deze manier komt de door de fabrikant georgani-seerde recycling zo goed mogelijk tot stand, overeenkomstig deEuropese richtlijn 2002/96/CE met betrekking tot afval van elektri-sche en elektronische uitrustingen. Neem contact op met de tech-nische dienst van uw woonplaats of de verkoper om de plaatsen teweten te komen waar u dit soort apparaten kunt afvoeren. Wij danken u voor uw medewerking en uw bijdrage tot de milieube-scherming. NL

INSTALLATIE MMIILLIIEEUUBBEESSCCHHEERRMMIINNGG Het koelcircuit en het isolatiemateriaal van dit apparaat bevattengeen koelgassen die schadelijk voor de ozonlaag zijn. Het apparaatmag niet worden afgevoerd met het huisvuil en oud ijzer, hierdoorzou het koelcircuit beschadigd kunnen worden en met name aan deachterzijde van het apparaat. Neem contact op met de technischedienst van uw woonplaats om te weten te komen op welke manierdit soort apparaten moet worden afgevoerd. 0033ALLATION BBEESSCCHHRRIIJJVVIINNGG VVAANN HHEETT AAPPPPAARRAAAATT

ggeehhaaaalldd wwoorrddeenn vvoooorrddaatt uu ddee ooppeenniinnggssrriicchhttiinngg ggaaaatt oommzzeetttteenn..

• Hel het apparaat iest naar achteren over en zet er een stut onder

zodat het in deze stand blijft staan. .

• Schroef de spil van het onderste scharnier los en haal dan de deur

uit het apparaat en monteer deze opnieuw aan de andere kant.

• Schoef het bovenste scharnier los en monteer het aan de andere

• Haal de plastic geleiding van de spil van het bovenste scharnier uit

de deur en schuif hem in de opening aan de andere kant na het

afdekplaatje van deze opening te hebben verwijderd, u moet dit

afdekplaatje nu plaatsen op de opening waaruit u zojuist de gelei-

• Zet de deur op de spil van het bovenste scharnier en doe hem

• Breng de spil van het onderste scharnier op zijn plaats aan en

schroef hem stevig vast.

• Indien uw apparaat is voorzien van een verticaal handvat, moet u

dit handvat ook naar de andere zijde toe verplaatsen.

VVEERRWWIIJJDDEERREENN VVAANN DDEE BBOOVVEENNPPLLAAAATT

((nnaaaarr ggeellaanngg mmooddeell))

Indien u uw koelkast wenst te installeren onder een aanrecht of

werkblad, kunt u indien nodig de bovenplaat eraf halen.

DDee sstteekkeerr vvaann hheett aappppaarraaaatt mmooeett aallttiijjdd eeeerrsstt uuiitt ddee ccoonnttaaccttddooooss

ggeehhaaaalldd wwoorrddeenn vvoooorrddaatt uu ddee bboovveennppllaaaatt ggaaaatt vveerrwwiijjddeerreenn..

• Verwijder de twee schroeven aan de achterzijde van de boven-

• Haal de bovenplaat van de koelkast af door hem aan de achter-

kant iets op te tillen en dan voorzichtig naar voren te schuiven.

((nnaaaarr ggeellaanngg mmooddeell))

De handvaten zijn aan de binnenzijde van de koelkast aange-

bracht. De handvaten op de deuren monteren door ze tegenover

de gaten te plaatsen en zet ze vervolgens vast met de meegele-

verde schroeven volgens het hieronder staande schema.

Als de handvaten op hun plaats zijn aangebracht, moet u de mee-

geleverde schroefafdekplaatjes op de hiervoor voorziene plaatsen

AA CC DD BB AA BB CC DDVVOOEEDDIINNGGSSVVEEIILLIIGGHHEEIIDD

((nnaaaarr ggeellaanngg mmooddeell)) Symbolische uitleg van de koudste zone. Dit symbool geeft aan waar de koudste zone van de koel-kast zich bevindt, dat wil zeggen de zone waarin de temperatuur+ 4°C bedraagt.Op deze plaats moet u de volgende producten opbergen : vlees,vleeswaren, gevogelte, vis, kant- en klaargerechten, samengesteldesalades, bereidingen en gebak op basis van eieren of room, versepasta, taartbodems, pizza/quiches, verse producten en verse kaasplus groente klaar voor gebruik verpakt in plastic zakjes en in alge-meen alle verse producten waarvan de uiterste gebruiksdatumafhangt van de een bewaartemperatuur + 4° C. T emperatuurverklikker:Thermostaat bijstellenTemperatuur okDe temperatuurverklikker maakt het mogelijk te controleren of dekoelkast naar behoren werkt. De verklikker geeft “OK” aan als de koudste zone een gemiddeldetemperatuur van ± 4°C heeft bereikt (4 uur na de inwerkingstelling).Als de temperatuur boven de + 4°C komt, wordt de verklikker zwart.De gebruiker moet dan de temperatuur in de koelkast laten zakkendoor de thermostaat bij te stellen. GGEEBBRRUUIIKK VVAANN DDEE KKOOEELLKKAASSTT De thermostaat die in de koelkast is aangebracht, regelt de tempe-ratuur. Om deze temperatuur bij te stellen moet u aan het knopjedraaien dat rechts van de kuip is aangebracht. Op stand 0 staat hetapparaat uit. Wij raden u aan een middelkoele stand in te stellen : 2of 3. NL

GGEEBBRRUUIIKK VVAANN HHEETT AAPPPPAARRAAAATT TTiippss:: • Zet nooit nog warme voedingsmiddelen of vloeistoffen zonder dedop op de fles in de koelkast. • Zet NOOIT vluchtige, ontvlambare of explosieve vloeistoffenzoals oplosmiddelen, alcohol, aceton of benzine in de koelkast.Hierdoor zou ontploffingsgevaar kunnen ontstaan. • Vlees en vis moet in folie opgeborgen worden om nare luchtjes tevoorkomen. • Laat tussen de verschillende voedingsmiddelen een kleine ruimteopen zodat de lucht er goed tussen door kan stromen. Zorg ervoorbij het indelen van de koelkast dat de verschillende voedingsmidde-len niet met elkaar in contact kunnen komen.• De voedingsmiddelen in de koelkast niet tegen de koude achter-wand van de koelkast aan zetten. Hiervoor zijn de rekjes trouwensvoorzien van aanslag.• De deur niet langer dan strikt nodig open laten staan.

A B D E F C Zuivelwaren, kaasVlees, vleeswaren, visFruit en groenteDrank, boter en eierenKruidenDrankjes Koudste zone

Wij raden u aan het apparaat regelmatig te reinigen en te desinfec-

• Maak de binnenzijde schoon met water en bicarbonaat met

behulp van een spons of een doekje om te voorkomen dat er nare

luchtjes blijven hangen.

• U mag in geen geval een oplosmiddel of een schurend schoon-

maakmiddel gebruiken, deze zouden de binnenzijde van de koel-

kast kunnen beschadigen. De verschillende toebehoren van de

koelkast mogen niet in de vaatwasser worden gereinigd.

•Het is aangeraden één keer per jaar met een doek de achterzijde

van het apparaat schoon te maken. Als deze zijde vuil is, zal het

prestatievermogen van de koelkast achteruit gaan en het energie-

verbruik worden opgevoerd.

VVEERRVVAANNGGEENN VVAANN HHEETT GGLLOOEEIILLAAMMPPJJEE DDee sstteekkeerr vvaann ddee kkooeellkkaasstt uuiitt ddee ccoonnttaaccttddooooss hhaalleenn vvoooorrddaatt uu

hheett ggllooeeiillaammppjjee ggaaaatt vveerrvvaannggeenn....

• Verwijder het rooster. De gloeilamp bevindt zich achter het plaatje

• De gloeilamp verwijderen door hem los te schroeven tegen de

• Een nieuwe gloeilamp van hetzelfde vermogen op zijn plaats

• Breng het rooster terug op zijn plaats, steek de steker van het

apparaat in de contactdoos en zet het in werking.

NORMAAL ONDERHOUD VAN DE KOELKAST NLSSTTOORRIINNGGEENN Tijdens de werking maakt de koelkast verschillende geluiden, deze zijn normaal :

• Het koelgas kan borrelen als het door de leidingen stroomt.

• De compressor kan ronken, vaak iets harder bij het opstarten.

• De gebruikte materialen kunnen “kraken” bij het uitzetten of krimpen.

TTEECCHHNNIISSCCHHEE SSEERRVVIICCEEDDIIEENNSSTT Indien u alle hierboven staande controles hebt uitgevoerd en de storing niet is verdwenen, MAG U NIET ZELF GAAN SLEUTELEN AAN DE KOELKAST. Neem contact op met de Technische Servicedienst bij u in de buurt.

PPRROOBBLLEEEEMM OOPPLLOOSSSSIINNGG Het apparaat werkt niet

Controleer of de steker wel naar behoren in de contactdoos is

gestoken, of de zekering niet is doorgeslagen en of de lastscha-

kelaar niet is doorgeslagen.

De koelkast trilt of maakt geluid Controleer of de koelkast wel waterpas staat. Stel de poten bij

De koelkast wordt niet/ niet voldoende koud

Controleer de stand van de thermostaat en zet hem op de juiste

Het gloeilampje van de koelkast brandt niet

Controleer het gloeilampje en vervang het in het voorkomende

geval. Als de storing niet verdwijnt, moet u kijken of het apparaat

wel naar behoren is aangesloten.

De compressor wil niet meer opstarten na een temperatuurwijzi-

Dit is normaal, de compressor start pas na een bepaalde tijd weer

Er staat water op de grond of op de rekjes

Het gaatje waardoor het ontdooiingswater wordt afgevoerd is

waarschijnlijk verstopt. Dit gaatje ontstoppen met een breinaald.

DDIITT AAPPPPAARRAAAATT VVOOLLDDOOEETT AAAANN DDEE CCEEEE RRIICCHHTTLLIIJJNNEENN

2006/95, 93/68, 2004/108, 2009/125, 2010/30De mogelijke ingrepen op uw apparaat moeten worden verricht door door het merk erkende vakmensen.

Als u deze mensen belt moet u de volledige referentie van het apparaat aangeven (model, type, serienummer) : deze inlichtingen staan

vermeld op het garantiecertificaat en het typeplaatje.

OORSPRONKELIJKE ONDERDELEN : eis bij een onderhoudsbeurt altijd dat er oor

spronkelijke vervangingsdelen worden gebruikt.
