BEDIENUNGSANLEITUNG FFK1570 FAGOR

0088DEINHALTSVERZEICHNIS

• Sicherheitsanweisungen

__________________________________

•Vor dem Anschluss des Geräts

• Änderung der Öffnungsrichtung ____________________________ 04

• Lebensmittelsicherheit (entsprechend Modell) ________________ 05

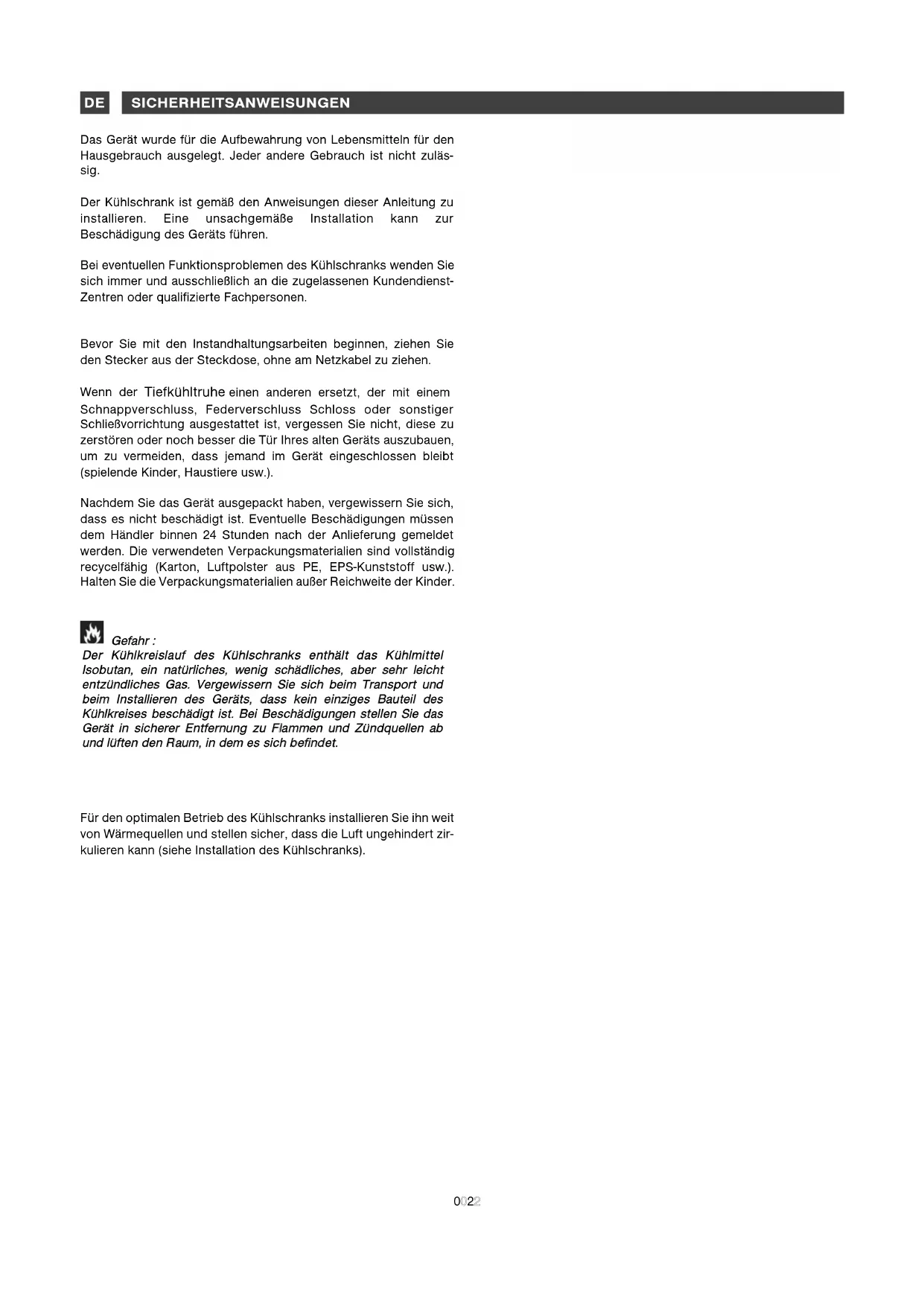

0011Das Gerät wurde für die Aufbewahrung von Lebensmitteln für den

Hausgebrauch ausgelegt. Jeder andere Gebrauch ist nicht zuläs-

Der Kühlschrank ist gemäß den Anweisungen dieser Anleitung zu

installieren. Eine unsachgemäße Installation kann zur

Beschädigung des Geräts führen.

Bei eventuellen Funktionsproblemen des Kühlschranks wenden Sie

sich immer und ausschließlich an die zugelassenen Kundendienst-

Zentren oder qualifizierte Fachpersonen.

Bevor Sie mit den Instandhaltungsarbeiten beginnen, ziehen Sie

den Stecker aus der Steckdose, ohne am Netzkabel zu ziehen.

Tiefkühltruhe einen anderen ersetzt, der mit einem

Schnappverschluss, Federverschluss Schloss oder sonstiger

Schließvorrichtung ausgestattet ist, vergessen Sie nicht, diese zu

zerstören oder noch besser die Tür Ihres alten Geräts auszubauen,

um zu vermeiden, dass jemand im Gerät eingeschlossen bleibt

(spielende Kinder, Haustiere usw.).

Nachdem Sie das Gerät ausgepackt haben, vergewissern Sie sich,

dass es nicht beschädigt ist. Eventuelle Beschädigungen müssen

dem Händler binnen 24 Stunden nach der Anlieferung gemeldet

werden. Die verwendeten Verpackungsmaterialien sind vollständig

recycelfähig (Karton, Luftpolster aus PE, EPS-Kunststoff usw.).

Halten Sie die Verpackungsmaterialien außer Reichweite der Kinder.

Für den optimalen Betrieb des Kühlschranks installieren Sie ihn weit

von Wärmequellen und stellen sicher, dass die Luft ungehindert zir-

kulieren kann (siehe Installation des Kühlschranks).

SICHERHEITSANWEISUNGENDEINST AAcchhttuunngg::

SSiicchheerrhheeiittssaannwweeiissuunnggeenn,, uumm bbeessttiimmmmttee UUnnaannnneehhmmlliicchhkkeeiitteenn zzuu

vveerrmmeeiiddeenn..

Stellen Sie das Gerät in einem feuchtigkeitsfreiem, gut belüfteten

Raum weit von Wärmequellen auf. Lassen Sie einen Abstand von

mindestens 10 cm zwischen dem Oberteil des Kühlschranks und

einem darüber liegenden Möbelelement. Ist ein solcher Abstand

nicht möglich, lassen Sie 5 cm Abstand zwischen dem Oberteil und

einem wandbefestigten Küchenelement und einen Abstand von 2,5

cm von beiden Seiten des Kühlschranks.

Soll das Gerät neben einem anderen Kühlschrank oder

Gefrierschrank aufgestellt werden, achten Sie darauf, dass die bei-

den Geräte nicht zu dicht nebeneinander stehen, um eine

Kondensation nach außen zu vermeiden.

Kühlschranks steht auf dem Typenschild. Sie

gibt den Raumtemperaturbereich an, für den die Kühleinheit ausge-

legt ist, um einen einwandfreien Betrieb des Geräts zu gewährleis-

Klasse Raumtemperatur

SSTTRROOMMAANNSSCCHHLLUUSS Steckdose: 220-240 V mit Schutzerde

Vermeiden Sie Adapter und Verlängerungen.

Vermeiden Sie eine Berührung des Kabel mit dem Verdichter.

Vermeiden Sie ein Klemmen des Kabels unter dem Gerät.

Die elektrische Einrichtung des Geräts umfasst eine Erdung. Zu

Ihrer Sicherheit schließen Sie den Kühlschrank an eine Steckdose

mit wirksamer Erdung an (gemäß den gültigen Normen betreffend

die Sicherheit elektrischer Geräte).

Der Hersteller übernimmt keine Haftung für Schäden, die auf eine

fehlende Erdung zurückgehen

OORR DDEEMM AANNSSCCHHLLUUSSSS

• Reinigen Sie die Innenflächen des Kühlschranks mit lauwarmem

Wasser und Bikarbonat. Spülen Sie sie und trocknen sie sorgfältig

• Warten Sie 2 Stunden, bevor Sie den Kühlschrank in Betrieb neh-

men, damit sich die Schmierstoffe des Motorverdichters stabilisie-

RREECCYYCCLLIINNGG Die Verpackungsmaterialien des Kühlschranks sind wiederverwert-

bar. Beteiligen Sie sich am Recycling und tragen zum Umweltschutz

bei, indem Sie ihn in den dafür vorgesehenen Sammeltonnen Ihrer

Das Gerät enthält ebenfalls zahlreiche recycelfähige Werkstoffe. Es

wurde daher mit diesem Logo versehen, damit Sie wissen, dass alte

Geräte getrennt entsorgt werden müssen. Das vom Hersteller

betriebene Recycling der Geräte erfolgt dabei unter besten

Bedingungen und entsprechend der europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-Altgeräte. Wenden Sie

sich an die zuständigen Behörden oder an Ihren Händler, die Sie

über die Ihrem Wohnort am nächsten liegenden Altgeräte-

Sammelstellen informieren können.

Wir danken Ihnen für Ihre Teilnahme am Umweltschutz.

INSTALLATION UUMMWWEELLTTSSCCHHUUTTZZ Der Kühlkreislauf und die Isolierstoffe des Geräts enthalten keine für

die Ozonschicht schädlichen Kühlgase. Der Kühlschrank darf nicht

zusammen mit städtischem Abfall und Altschrott entsorgt werden,

um Beschädigungen des Kühlkreises besonders auf der Rückseite

des Geräts zu vermeiden. Informieren Sie sich bei den zuständigen

Behörden über die Einsammlung dieser Art von Geräten.

0033ALLATION BBEESSCCHHRREEIIBBUUNNGG DDEESS KKÜÜHHLLSSCCHHRRAANNKKSS

ÄÄNNDDEERRUUNNGG DDEERR ÖÖFFFFNNUUNNGGSSRRIICCHHTTUUNNGG Es besteht die Möglichkeit, die Öffnungsrichtung der Tür zu ändern:

ZZiieehheenn SSiiee iimmmmeerr ddeenn SStteecckkeerr aauuss ddeerr SStteecckkddoossee,, bbeevvoorr SSiiee

ddiiee ÖÖffffnnuunnggssrriicchhttuunngg äännddeerrnn..

• Neigen Sie den Kühlschrank leicht nach hinten und blockieren ihn

• Schrauben Sie den unteren Scharnierbolzen los und entfernen die

Tür. Entfernen Sie das untere Scharnier und setzen es auf der gege-

nüberliegenden Seite ein.

• Schrauben Sie das obere Scharnier los und setzen es auf der

gegenüberliegenden Seite ein.

• Ziehen Sie die Kunststoffführung des oberen Scharnierbolzens

aus der Tür heraus und stecken sie in das Loch auf der gegenüber-

liegenden Seite, nachdem Sie die Abdeckung entfernt und diese in

das freigewordene Loch eingesetzt haben.

• Stecken Sie die Tür in den Bolzen des oberen Scharniers und

• Setzen Sie den unteren Scharnierbolzen ein und ziehen gut an.

• Besitzt der Kühlschrank einen vertikalen Griff, achten Sie darauf,

dass Sie ihn auf der entgegengesetzten Seite anbringen.

((eennttsspprreecchheenndd MMooddeellll))

Bei der Installation des Kühlschranks unter einer Arbeitsfläche kann

es vorkommen, dass Sie das Oberteil entfernen müssen.

ZZiieehheenn SSiiee iimmmmeerr ddeenn SStteecckkeerr aauuss ddeerr SStteecckkddoossee,, bbeevvoorr SSiiee

ddaass aabbnneehhmmbbaarree OObbeerrtteeiill aabbnneehhmmeenn..

• Entfernen Sie die beiden Schrauben auf der Hinterseite des

• Ziehen Sie das Oberteil ab, indem Sie es hinten anheben und

leicht nach vorne schieben.

((eennttsspprreecchheenndd MMooddeellll))

Die Griffe liegen im Innenraum des Kühlschranks. Bringen Sie die

Griffe auf den Türen, in den entsprechenden Löchern an und befes-

tigen Sie wie unten abgebildet mit den mitgelieferten Schrauben.

Wenn die Griffe befestigt sind, setzen Sie die mitgelieferten

Schraubenabdeckungen an den dafür vorgesehenen Stellen ein.

AA CC DD BB AA BB CC DDLLEEBBEENNSSMMIITTTTEELLSSIICCHHEERRHHEEIITT

((eennttsspprreecchheenndd MMooddeellll))

Erklärungen zum Symbol der kältesten Stelle.

Dieses Symbol weist auf die kälteste Stelle im Kühlschrank

hin, an der die Temperatur + 4° C liegt.

Dort bewahren Sie Folgendes auf: Fleisch, Geflügel, Fisch,

Aufschnitt, vorgekochte und Fertiggerichte, gemischte Salate,

Zubereitungen sowie Ei oder Creme enthaltende Konditoreiwaren,

Frischnudeln, Teig, Pizza/Quiche, Frischprodukte und

Rohmilchkäse, gebrauchsfertiges, in Kunststoff verpacktes

Gemüse und grundsätzlich sämtliche Frischprodukte, deren

Haltbarkeitsdatum eine Aufbewahrungstemperatur von + 4°

Stellen Sie den Temperaturregler ein.

Mit der Temperaturanzeige kann der einwandfreie Betrieb des

Kühlschranks überprüft werden. Die Anzeige steht auf „OK“, wenn

die kälteste Stelle eine mittlere Temperatur von ± 4°C erreicht

(4 Stunden nach Inbetriebnahme). Liegt die Temperatur über + 4°C,

bleibt die Anzeige schwarz. In diesem Fall müssen Sie die

Temperatur im Kühlschrank mit dem Temperaturregler senken.

GGEEBBRRAAUUCCHH DDEESS KKÜÜHHLLFFAACCHHSS Der im Innenraum des Kühlschranks befindliche Temperaturregler

regelt die Temperatur. Zum Einstellen des Temperaturreglers dre-

hen Sie das Einstellrad rechts vom Behälter. Steht der

Temperaturregler auf 0, ist das Gerät abgeschaltet. Wir empfehlen,

den Regler auf eine mittlere Position – 2 oder 3 – einzustellen.

GEBRAUCH DES KÜHLSCHRANKS TTiippppss::

• Stellen Sie keine warmen Speisen und stellen flüssige

Lebensmittel unbedingt in geschlossenen Behältnissen in den

• Stellen Sie NIEMALS flüchtige, entzündliche und explosionsfä-

hige Flüssigkeiten wie Lösungsmittel, Alkohol, Aceton und Benzin

in den Kühlschrank, anderenfalls besteht Explosionsgefahr.

• Bewahren Sie Fleisch und Fisch eingewickelt auf, um Gerüche zu

• Sorgen Sie für ausreichend Abstand zwischen den

Lebensmitteln, damit die Luft dazwischen ungestört zirkulieren

kann. Beim Einräumen vermeiden Sie, dass sich die Lebensmittel

• Stellen Sie sicher, dass die Lebensmittel die kalte Hinterwand des

Kühlschranks nicht berühren. Dafür sind die Böden mit einem

• Die Tür sollte nicht länger offen stehen, als unbedingt erforder-

A B D E F C Milchprodukte, Käse

Fleisch, Wurstwaren, Fisch

Getränke, Butter und Eier

GGeerräätt rreeiinniiggeenn

Wir empfehlen, den Kühlschrank in regelmäßigen Abständen zu rei-

nigen und zu desinfizieren..

• Reinigen Sie den Innenraum mit Wasser und Bikarbonat, mit

einem Schwamm oder einem Lappen, um die Bildung übler

Gerüche zu vermeiden.

• Verwenden Sie in keinem Fall Lösungsmittel und scheuernde

Reinigungsmittel, die den Innenraum des Kühlschrank beschädigen

würden. Waschen Sie das Zubehör des Innenraums nicht in der

• Es wird empfohlen, die Rückseite des Kühlschranks ein Mal pro

Jahr mit einem Lappen abzuwischen. Verschmutzungen der

Rückseite senken den Wirkungsgrad des Kühlschranks und erhö-

hen seinen Verbrauch.

GGLLÜÜHHBBIIRRNNEENNWWEECCHHSSEELL ZZiieehheenn SSiiee ddeenn SStteecckkeerr aauuss ddeerr SStteecckkddoossee,, bbeevvoorr SSiiee ddiiee

GGllüühhbbiirrnnee wweecchhsseellnn..

• Entfernen Sie das Gitter. Die Glühbirne befindet sich hinter der

Wand des Temperaturreglers.

• Schrauben Sie die Glühbirne gegen den Uhrzeigersinn heraus.

• Setzen Sie eine neue Glühbirne mit gleicher Leistung wie die alte

• Setzen Sie das Gitter ein, stecken den Stecker in die Steckdose

und schalten das Gerät ein.

LAUFENDE INSTANDHALTUNG DES KÜHLSCHRANKS DE

0066BBEETTRRIIEEBBSSAANNOOMMAALLIIEENN IBei jedem Kühlschrank entsteht eine normale Geräuschentwicklung:

• Das Kühlgas kann ein Sprudelgeräusch in den Leitungen erzeugen.

• Der Verdichter kann Surrgeräusche erzeugen, die sich beim Anlauf verstärken können.

• Die verwendeten Materialien erzeugen ein „Knacken“ beim Dehnen und Zusammenziehen.

TTEECCHHNNIISSCCHHEERR PPAANNNNEENNDDIIEENNSSTT Wenn Sie die beschriebenen Kontrollen bereits durchgeführt haben und das Problem trotzdem anhält, NEHMEN SIE KEINE REPATUR SELBST VOR. Wenden Sie sich an den Technischen Pannendienst in Ihrer Nähe.

BESONDERE HINWEISE, STÖRUNGEN PPRROOBBLLEEMM AABBHHIILLFFEE Der Kühlschrank funktioniert nicht.

Überprüfen Sie, dass der Stecker richtig sitzt, dass die

Schmelzsicherung nicht durchgebrannt ist und der

Schutzschalter nicht aktiviert ist.

Der Kühlschrank vibriert oder erzeugt Geräusche.

Überprüfen Sie, dass er waagerecht steht. Verstellen Sie die Füße

Der Kühlschrank kühlt zu stark/nicht genug.

Überprüfen Sie die Position des Temperaturreglers und stellen ihn

auf eine geeignetere Temperatur ein.

Die Glühbirne des Kühlschranks leuchtet nicht.

Überprüfen Sie die Glühbirne und wechseln sie gegebenenfalls

aus. Wenn das Problem anhält, kontrollieren Sie den Anschluss

Der Verdichter startet nach einem Temperaturwechsel nicht. Das ist normal, der Verdichter läuft nach einer bestimmten Zeit an.

Wasser befindet sich auf dem Boden oder den

Das Loch für die Abführung des Abtauwassers ist wahrscheinlich

verstopft. Machen Sie es mit einer Stricknadel frei.

DDIIEESSEESS GGEERRÄÄTT EERRFFÜÜLLLLTT DDIIEE EEWWGG--RRIICCHHTTLLIINNIIEENN

2006/95, 93/68, 2004/108, 2009/125, 2010/30

0077Eventuelle Eingriffe an Ihrem Kühlschrank dürfen nur von einem qualifizierten Fachmann, der von der Marke zugelassen ist, durchgeführt

Bei Ihren Anruf geben Sie bitte sämtliche Daten Ihres Geräts vollständig an (Modell, Typ, Seriennummer): Diese Daten stehen in Ihrem

Garantieschein und auf dem Typenschild.

ORIGINALTEILE: Bei einem Wartungseingriff verlangen Sie den ausschließlichen Gebrauch

von zertifizierten Originalersatzteilen.
