MANUAL DE UTILIZADOR IAN 276249 Livarno Lux

Instruções de utilização e de segurança

PT Instruções de utilização e de segurança Página 81

A 1

Disposal......Page 28

Warranty......Page 28

LED lightstrip kit

- Introduction

técnicas......Página 70

Contenido......Página 71

Introdução......Página 82

Utilização correcta.... Página 82

Descrição

das peças ...... Página 83

Dados técnicos......Página 83

Material fornecido .... Página 84

Indicações de

segurança......Página 84

Instruções de

segurança

referentes à

montagem ...... Página 88

Montagem......Página 89

Montagem

no armário......Página 89

Montagem

na parede......Página 90

Aplicação......Página 90

Limpeza e

conservação......Página 90

Eliminação ...... Página 91

Garantia......Página 91

Damos-lhe os parabéns pela aquisição do seu novo produto. Acabou de adquirir um produto de grande qualidade. O manual de instruções é parte integrante deste produto. Contém indicações importantes referentes à segurança, utilização e eliminação. Familiarize-se com todas as indicações de utilização e de segurança do produto. Utilize o produto apenas como descrito e para as áreas de aplicação indicadas. Se transmitir o artigo a terceiros, entregue também os respectivos documentos.

Utilização correcta

Este produto destina-se à utilização em áreas interiores. O produto destina-se apenas ao uso privado e não ao uso comercial. Qualquer outra utilização ou alteração do artigo é considerada como contrária às indicações e poderá originar ferimentos e danos. O fabricante não assume qualquer tipo de responsabilidade pelos danos resultantes de uma utilização inadequada.

- Descrição das peças

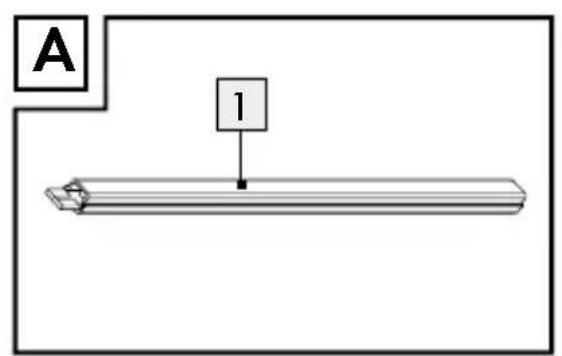

1 Barra de luz LED
2 Cabo de ligação
3 Clip de fixação
4 Bucha
5 Parafuso
6 Ligação
7 Interruptor de fio
8 Adaptador de rede

Dadostécnicos

Barra de luz LED + fonte de alimentação:

Consumo de energia: aprox. 3 W

Barra de luz LED:

Tensão de

funcionamento:12V = 2,3W

Lâmpadas por

barra de luz: 9 x 0,1 W LED

Aviso: Lâmpadas não podem ser substituídas.

Fonte de alimentação:

Tensão primária

nominal:100-240V\~,

50-60Hz

Tensão nominal

secundária: 12V = 0,25A,

3W

Classe de

proteção:

Fonte de alimentação (Modelo-Nr. YNQST120025VL) certificado por TÜV/GS.

Materialfornecido

3 barras de luz LED
1 transformador de rede
3 cabo de ligação
6 buchas
6 clips de fixação
6 parafusos
6 películas adesivas duplas
1 tampa final
1 manual de instruções

Indicações de segurança

PERA AVISO! IGO DE MORTE E DE ACIDENTE PARA BEBÉS E CRIANÇAS!

Nunca deixe as crianças sem vigilância com o material da embalagem. Existe perigo de asfixia através do material de embalagem. As crianças subestimam frequentemente os perigos. Mantenha as crianças sempre afastadas do produto.

Este aparelho não é um brinquedo, não deve ser manuseado por crianças. As crianças não são capazes de reconhecer os perigos que

advêm do manuseamento deste aparelho.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou deficiências na experiência e conhecimento, se forem vigiadas ou instruídas em relação ao uso seguro do aparelho e se compreenderem os perigos que daí possam resultar. As crianças não devem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem vigilância.

Certifique-se de que o produto é montado apenas por pessoas especializadas.

■ Antes da montagem, verifique se a superfície se adequa ao material de fixação e ao peso do artigo de iluminação. Se não tiver a certeza, dirija-se a um electricista.

Não puxe pelo cabo do produto e certifique-se de que este está disposto de modo a que ninguém possa passar sobre o mesmo nem tropeçar nele.

- O produto pode ser utilizado sobre qualquer superfície normalmente inflamável.

Não fixe objectos adicionais ao produto.

Para evitar danos inadvertidos, guarde novamente o artigo de

iluminação na embalagem após a utilização.

■ Certifique-se de que o artigo de iluminação está disposto de modo a que ninguém possa passar sobre o mesmo nem tropeçar nele.

CUIDADO! PERIGO DE SOBREAQUECIMENTO!

Não utilize o artigo de iluminação dentro da embalagem nem quando o mesmo se encontrar enrolado.

Este candeeiro destina-se exclusivamente à utilização

no interior.

Antes da utilização, assegure-se de que a tensão de rede disponível coincide com a tensão de serviço necessária do aparelho (100-240V\~).
■ Antes de cada ligação à rede eléctrica, verifique o produto quanto a eventuais danos.
Se detetar quaisquer danos, não utilize o produto.
O cabo de ligação não pode ser reparado! Em caso de da-nos no cabo, o produto não pode ser utilizado e deve ser eliminado conforme as normas.
Este artigo não possui quaisquer peças que necessitem de

manutenção por parte do consumidor. As lâmpadas não podem ser substituídas.

Nunca abra qualquer dos equipamentos elétricos, nem insira quaisquer objetos nos mesmos.

Proteja o produto de arestas afiadas, cargas mecânicas e superfícies quentes.

Não o fixe com grampos afiados nem com pregos.

Retire sempre a ficha da tomada antes da montagem, desmontagem ou limpeza.

Nunca segure a ficha de rede ou o produto com as mãos molhadas ou húmidas.

Somente cone de barra de lu- zes LED ao adaptador fornecido.

Utilize o artigo de iluminação apenas com os componentes descritos neste manual.

- Caso não o pretenda utilizar durante um longo período de tempo (p. ex. durante as férias), desligue o artigo de iluminação da tomada.

- Somente substitua a barra de luzes por aqueles que correspondem ao tipo entregue.

O produto somente é apropriado para a operação com a fonte de alimentação entregue (YNQST120025VL).

- Observe que a fonte de alimentação sem funcionamento do produto ainda recebe baixa potência quando está

introduzido na tomada. Para desligar, retire a fonte de alimentação da tomada.

A lâmpada não é substituível.
- Caso a lâmpada não funcione mais no final da sua vida útil, o candeeiro inteiro precisa ser reposto.

- Instruções de segurança referentes à montagem

O produto pode ser fixado com o material de montagem incluído sobre qualquer superfície normalmente inflamável.

CUIDADO! PERIGO DE CHOQUE ELÉTRICO! Certifique-se de que não atinge cabos eléctricos, condutas de gás e de água quando estiver a efectuar perfurações. Se necessário, verifique com um detector de cabos antes de efectuar perfurações.

Antes da montagem, verifique se a superfície é adequada para o material de fiação e o peso do produto. Se não tiver a certeza, dirija-se a um electricista.
Para a fixação, não utilize objetos cortantes e/ou afiados, como arame, pregos ou grampos.
Evite dobrar o produto! Isto causa danos no isolamento.

Montagem

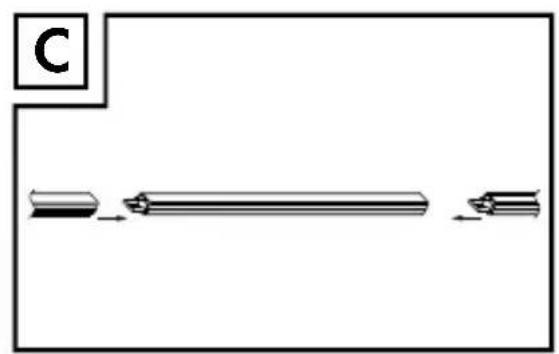

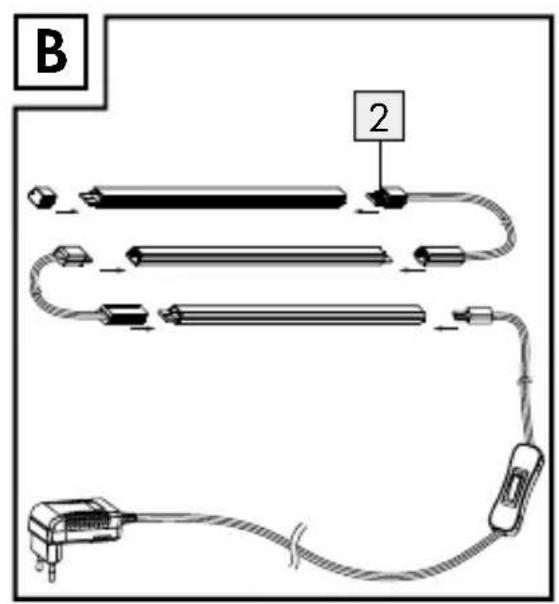

A barra de luz LED 1 pode ser ligada com cabo de ligação 2 (fig. B) ou sem cabo de ligação (fig. C).

• Montagemno armário

Nota: Limpe bem a superfície sobre a qual pretende montar o produto. A superfície deve encontrar-se limpa, seca e sem gordura. Caso contrário, a capacidade da ade-rência da película adesiva pode ser reduzida.

1. Marque a lápis na parede o ponto onde pretende colocar a barra de luz LED 1. Se necessário, utilize um nível de bolha de ar.
2. Cole a película adesiva dupla na barra de luz LED 1. Tire posteriormente o papel da película adesiva na parte traseira da barra de luz LED 1.
3. Cole a película adesiva sobre as marcações e pressione (fig. D).
4. Ligue a barra de luz LED 1 ao adaptador de rede 8 (fig. F) ou ligue a barra de luz LED 1 ao cabo de ligação 2 (fig. B) para ligar uma lâmpada adicional (fig. B).

• Montagem na parede

1. Fure os orifícios de fixação (fig. E).

CUIDADO! Certifique-se de que não danifica quaisquer tubos na parede.

1. Insira as buchas 4 nos orifícios de perfuração (fig. E).
2. Fixe os clips de fixação 3 à parede através dos parafusos 5.
3. Ligue a barra de luz LED 1 ao adaptador de rede 8 (fig. F) ou ligue a barra de luz LED 1 ao cabo de ligação 2 (fig. B) para ligar uma lâmpada adicional (fig. B).

Aplicação

□Ligueoadaptador de rede tomada. 8 à
Para ligar a iluminação prima o interruptor ON / OFF no interruptor de fio 7 (fig. F).
Para desligar a iluminação prima o interruptor ON / OFF no interruptor de fio 7.

●Limpezae conservação

CUIDADO! PERIGO DE CHOQUE ELÉ-TRICO! Primeiramente,

retire a ficha da tomada.

Não utilize solventes, benzina ou produtos semelhantes. O aparelho poderia ficar danificado.
Para a limpeza, utilize apenas um pano seco, sem fios.

- Eliminação

A embalagem é constituída por materiais recicláveis. Elimine-os nos ecopontos locais.

Pode obter informações relativas à eliminação do produto usado através dos responsáveis legais pela reciclagem.

Não deposite o produto utilizado no lixo doméstico, a favor da proteção do ambiente. Elimine-o de forma responsável. Pode informar-se no seu município sobre os locais de recolha adequados e o seu período de funcionamento.

Garantia

O aparelho foi cuidadosamente fabricado segundo rigorosas directivas de qualidade e meticulosamente testado antes da sua distribuição. Em caso de falhas deste aparelho, possui direitos legais relativamente

ao vendedor do aparelho. Os seus direitos legais não estão limitados pela garantia representada de seguida.

Tem sobre este aparelho 3 anos de garantia a partir da data de compra. A validade da garantia iniciase com a data de compra. Guarde o talão da caixa como comprovativo da compra. Esse documento é necessário para comprovar a compra.

Caso num espaço de tempo de 3 anos a partir da data da compra deste aparelho surja um erro de material ou de fabrico, o aparelho será reparado ou substituído por nós - segundo a nossa escolha - e sem qualquer custo. Esta garantia expira se o aparelho estiver danificado, se não for devidamente utilizado ou se não for efectuada a devida manutenção.

A garantia é válida em caso de defeitos de material ou de fabrico. Esta garantia não é extensível a componentes do produto que se desgastam com o uso e que, por isso, podem ser consideradas peças de desgaste (por ex.º pilhas) ou a danos em peças frágeis, por ex.º interruptores, baterias ou peças de vidro.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: HG01183A

Version: 07/2016

Estado das informações: 06 / 2016

Ident.-No.: HG01183A062016-8
