OTP6233W - Exaustor de cozinha AMICA - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho OTP6233W AMICA em formato PDF.
| Tipo de Produto | Coifa de Cozinha |
| Marca | Amica |
| Modelo | OTP6233W |
| Tipo de Instalação | Telescopic / Embutir (montado na parede sobre o fogão) |
| Tipo de Controle | Botões de balancim com painel frontal retrátil |
| Velocidades do Ventilador | 3 velocidades (Baixa, Média, Alta) mais Turbo |
| Iluminação | Módulo LED (substituível pelo usuário) |
| Filtro de Gordura | Alumínio (lavável em máquina de lavar louça) |
| Filtro de Carvão | Carvão ativado (substituível, não lavável) |
| Modos de Operação | Extração (duto para o exterior) e Recirculação (com filtro de carvão) |
| Diâmetro do Duto | 120 mm ou 150 mm |
| Comprimento Máximo do Duto | 4-5 m |
| Fonte de Alimentação | 220-240 V ~ 50/60 Hz (verifique a placa de identificação) |
| Classe de Energia | Não especificado no manual |
| Nível de Ruído | Não especificado no manual |
| Dimensões (Aprox.) | Coifa telescópica típica: 60 cm de largura, profundidade 30-40 cm, altura ajustável |
| Peso | Não especificado no manual |
| Manutenção | Limpar o filtro de gordura mensalmente; substituir o filtro de carvão a cada 3-4 meses |
| Recursos de Segurança | Interruptor de limite para painel retrátil; proteção contra superaquecimento; segurança infantil |
| Garantia | Conforme cartão de garantia (período mínimo por lei) |
Perguntas frequentes - OTP6233W AMICA
Perguntas dos utilizadores sobre OTP6233W AMICA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual OTP6233W - AMICA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. OTP6233W da marca AMICA.
MANUAL DE UTILIZADOR OTP6233W AMICA
ELIMINAÇÃO DE APARELHOS GASTOS 90
UTILIZAÇÃO 91
CONTROLO DO EXAUSTOR 91
OUTRAS INFORMAÇÕES IMPORTANTES SOBRE A UTILIZAÇÃO DO EXAUSTOR 92
LIMPEZA E MANUTENÇÃO 93
MANUTENÇÃO 93
FILTRO DE GORDURA 93
FILTRO DE CARVÃO 93
ILUMINAÇÃO 93
GARANTIA, SERVIÇO PÓS-VENDA 94
GARANTIA 94
HR - Kazalo
SIGURNOSNE NAPOMENE 96
UKLANJANJE PAKIRANJA 99
ZBRINJAVANJE POTROŠENIH UREĐAJA 99
UPORABA 100
UPRAVLJANJE NAPOM 100
OSTALE VAŽNE INFORMACIJE O UPORABI NAPE 101
ČIŠĆENJE I ODRŽAVANJE 102
ODRŽAVANJE 102
FILTER PROTIV MASNOĆE 102
UGLJENI FILTER 102
RASVJETA 102
JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 103
JAMSTVO 103
SL - Sadržaj
NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE 105
RAZPAKIRANJE 108
ODSTRANJEVANJE IZRABLJENIH NAPRAV 108
UPORABA 109
UPRAVLJANJE S KUHINJSKO NAPO 109
DRUGE POMEMBNE INFORMACIJE GLEDE NAVODIL ZA UPORABO NAPE 110
ČIŠCENJE IN VZDRŽEVANJE 111
VZDRŽEVANJE 111
MAŠČOBNI FILTER 111
OGLENI FILTER 111
OSVETLITEV 111
GARANCIJA, POPRODAJNE STORITVE 112
GARANCIJA 112
A partir de hoje as trefas cotidianas tornar-se-ão mais simples do que nunca. O aparelho Amica é uma combinação de extrema facilidade de utilização e excelente eficiência. Após uma análise do manual de instruções, a sua utilização não apresentará qualquer problema.
O equipamento, antes de abandonar a fábrica e ser embalado, foi controlado minuciosamente nos postos de controlo tendo em conta a sua segurança e funcionalidade.
Por favor, leia atentamente o manual de instruções antes de activar o aparelho. O cumprimento dos conselhos que nele se encontram protegê-lo-ão contra uma utilização incorrecta. O manual deve ser guardado e armazenado de forma a encontrar-se sempre à mão.
Deve respeitar convenientemente as instruções do manual, para evitar acidentes infortunosos.
Atenciosamente
Amica
CONSELHOS DE SEGURANÇA
- O aparelho apenas deve ser iniciado após tomar conhecimento do manual!
- O aparelho destina-se a apenas à utilização doméstica.
- Ao fabricante reserva-se o direito de introduzir alterações, que não influenciem o funcionamento do aparelho.
- O fabricante não se responsabiliza de qualquer forma pelos eventuais danos ou incêndios provocados pelo aparelho e resultantes do incumprimentos das recomendações incluídas no presente manual.
- O exaustor de cozinha serve para remover os vapores de cozinha. Não utilizar para fins não conformes.
- Conectar o exaustor que opera em modo de extracção a uma conduta de exaustão apropriada (não conectar a chaminés, condutas de exaustão de fumo ou gás utilizadas). O exaustor requere a instalação de um ventilador de ar para o exterior. O comprimento do ventilador (na maioria dos casos um tubo ∅ 120 mm ou 150 mm) não deve exceder os 4-5 m. O ventilador de aspiração de ar também é obrigatório no caso de exaustores telescópicos e encastráveis em modo de recirculação.
- O exaustor em modo de recirculação requer a instalação de um filtro de carvão activo. Neste caso não é exigida a instalação de uma conduta de ar para o exterior, no entanto recomenda-se a montagem do sistema de devolução de ar (ape-nas nos exaustores tipo chaminé).
- O exaustor inclui um sistema de iluminação independente e um ventilador de extracção com possibilidade de ajuste entre os vários níveis de velocidade de rotação.
- Dependendo da versão do aparelho, o exaustor destina-se à instalação permanente, sobre uma parede vertical por cima do fogão a gás ou eléctrico (exaustores tipo chaminé e universais); sobre o tecto por cima do fogão a gás ou eléctrico (exaustores de ilha); sobre uma parede vertical no caso de encastramento por cima do fogão a gás ou eléctrico (exaustores telescópicos e encastráveis). Antes de proceder com a montagem, certifique-se que a construção da parede / tecto tem capacidade suficiente para manter o exaustor. Alguns modelos de exaustores são muito pesados.
- A altura de montagem do aparelho por cima de uma placa eléctrica encontra-se indicada na carta do produto (especificação técnica do aparelho). Se nas instruções de instalação dos aparelhos a gás for recomendada uma distância maior, deve respeitá-las (Ilustr. 1).
- Quando retirar os utensílios do queimador, não deixe uma chama aberta por baixo do exaustor de cozinha, ajuste uma chama mínima. Verifique sempre se o diâmetro da chama não ultrapassa os limites do utensílio, para evitar uma desnecessária perda de energia e uma concentração perigosa de calor.
- Os alimentos preparados com gordura devem ser permanentemente supervisionados, pois a gordura sobreaquecida pode ser facilmente incendiada.
- Antes de qualquer limpeza, substituição de filtro ou antes de proceder com reparos, retire a ficha do aparelho da tomada.
- Limpe o filtro de gordura do exaustor de cozinha pelo menos 1 vez por mês, pois se ficar embebi-do em gordura torna-se inflamável.
- Se no respectivo espaço interior, além do exaus-tor, também forem utilizados outros aparelhos não eléctricos (p.ex. fogões alimentados a com-bustível líquido, esquentadores, aquecedores de água), deve garantir uma ventilação adequada (conduta de ar). A utilização segura é possível, se no caso de funcionamento em simultâneo do
exaustor e de aparelhos de combustão que dependem da presença de ar no espaço interior, no ambiente de instalação destes dispositivos houver uma depressão máxima de 0,004 mbar (o presente ponto não diz respeito se o exaustor de cozinha for utilizado em modo de recirculação).
- O exaustor não deve servir como superfície de apoio para as pessoas que se encontram na co-zinha.
- A superfície do exaustor deve ser limpa com frequência tanto na sua parte exterior como interior (PELO MENOS UMA VEZ POR MÊS, de acordo com os conselhos de manutenção incluídos no presente manual). O incumprimento das regras de limpeza do exaustor e de substituição dos filtros pode resultar no risco de incêndio.
- Se o cabo de alimentação for danificado, deve ser trocado num ponto de reparo especializado.
- Assegurar a possibilidade de desconexão do aparelho da corrente eléctrica, removendo a ficha ou desligando o interruptor bipolar.
- O presente equipamento não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou por pessoas sem experiência ou conhecimento do aparelho, excluindo situações em que estiverem sob supervisão ou procederem de acordo com a instrução de utilização do aparelho, transmitida pela pessoa responsável pela sua segurança.
- Tomar especial atenção, para que o aparelho não seja utilizado por crianças sem supervisão.
- Verificar se a tensão indicada na chapa de identificação corresponde aos parâmetros de alimentação locais.
- Desdobrar e endireitar o cabo de alimentação antes da montagem.
-
Os componentes de embalagem (os saquinhos de polietileno, pedaços de esferovite, etc.) devem ser mantidos fora do alcance de crianças durante o desempacotamento.
-
Antes de conectar o exaustor à electricidade verificar se o cabo de alimentação foi devidamente instalado e NAO ficou preso por baixo do exaustor durante as tarefas de instalação. Não conectar o aparelho à electricidade antes de terminar a sua instalação.
- E proibida à utilização do exaustor sem montar os filtros de gordura em alumínio.
- E extremamente proibida a preparação de alimentos com chama aberta por baixo do exaustor (flambagem).
- Respeitar rigorosamente os regulamentos emitidos pelas competentes autoridades locais no âmbito de requisitos técnicos e de segurança relativos ao escape.
- Os parafusos mal apertados e os elementos fixos sem seguir os conselhos do presente manual podem resultar em riscos para a saúde e a vida.
- Os exaustores suspensos apenas funcionam em modo de recirculação
- ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade, por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e por pessoas com falta de experiência ou conhecimento da aparelhagem, se estiverem sob supervisão ou forem instruídas acerca da utilização do aparelho de forma segura e têm noção dos riscos resultantes da utilização do aparelho. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos de idade e estejam sob supervisão de uma pessoa responsável.
DESEMPACOTAMENTO
O aparelho foi protegido durante o seu transporte contra uma danificação. Após desembalar o aparelho, por favor remova os elementos de embalagem de forma que não ameace o meio ambiente.
Todos os materiais utilizados para a produção da embalagem são inofensivos ao ambiente natura, são 100 % recicláveis e foram identificados com o respectivo símbolo. Atenção! Os materiais de embalagem (os saquinhos de polietileno, pedaços de esferovite, etc.) devem ser mantidos fora do alcance de crianças durante o desempacotamento.
ELIMINAÇÃO DE APARELHOS GASTOS
O presente aparelho está identificado com o símbolo de contentor de lixo barrado de acordo com a Directiva da União Europeia 2012/19/UE. Esta identificação informa de que o equipamento em questão não pode ser colocado juntamente com os restantes resíduos domésticos, após terminar a sua utilização.
O utilizador é obrigado a entregá-lo núm ponto de recolha de aparelhagem eléctrica e electrónica gas-ta. Os pontos de recolha, incluindo os pontos de recolha locais, as lojas e as unidades municipais, criam um sistema apropriado, que possibilita a en-trega de tal equipamento.
O tratamento correcto dos resíduos de equipamento eléctrico e electrónico permite evitar consequências nocivas para a saúde de pessoas e para o meio ambiente, resultantes da presença de substâncias perigosas e da sua eliminação e tratamento incorrectos.
UTILIZAÇÃO
Controlo do exaustor

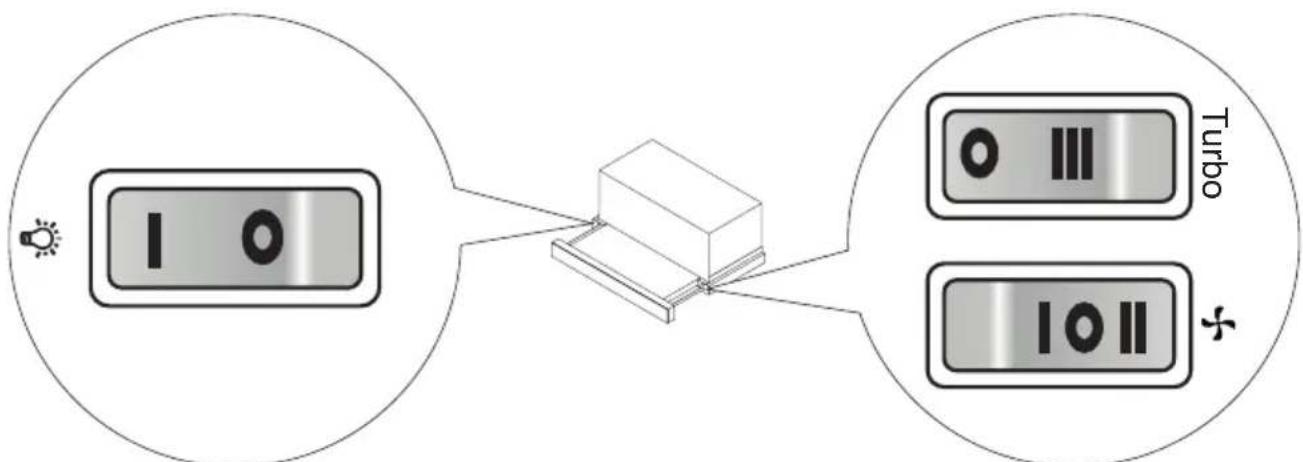

O painel de comando do exaustor foi apresentado na ilustração 4, a fim de relembrá-lo, também se encontra abaixo:
O painel de comando está equipado com botões (interruptor de balancim). Os mesmos são visíveis após a extracção da frente telescópica. O exaustor telescópio está equipado com um interruptor de limite. De cada vez que a frente telescópica for extraída, o exaustor é activado com a velocidade previamente configurada.
Velocidades disponíveis (com frente extraída):
- Velocidade mais baixa. Esta velocidade deve ser usada com uma pequena quantidade de vapores.
- Velocidade média. Esta velocidade deve ser usada com uma quantidade média de vapores, por exemplo quando simultaneamente forem preparados diferentes alimentos.
■- Velocidade máxima. Esta velocidade deve ser usada com uma quantidade máxima de vapores, por exemplo durante a fritura ou grelha.
O- Exaustor desligado (ão extrair o painel, o motor do exaustor não é activado.
O botão identificado como serve para ligar ou desligar a iluminação. A iluminação do exaustor funciona independentemente da velocidade do motor.
Consoante o modelo o interruptor de limite também desliga a ilumina- ção quando o painel de frente for inserido de novo.
Outras informações importantes sobre a utilização do exaustor
Modo de recirculação: Nesta opção o ar filtrado retorna ao espaço interior através dos respectivos orifícios. Nesta opção, deve ser instalado um filtro de carvão e é recomendada a instalação de um sistema de devolução de ar (a sua disponibilidade depende do modelo , disponível maioritariamente nos exaustores de chaminé ).
Modo de extracção: Com o modo de extracção de ar, o exaustor envia o ar filtrado para o exterior através de um ventilador. Nesta opção deve remover o eventual filtro de carvão. O exaustor está conectado ao orifício de extracção de ar para o exterior através de um ventilador rígido ou flexível com diâmetro de 150 mm ou 120 mm e de braçadeiras apropriadas para ventiladores que devem ser adquiridas em pontos com materiais de instalação. A conexão deve ser feita por um instalador qualificado.
Velocidades do ventilador: A velocidade mais baixa e média são usadas em condições normais e com baixa concentração de vapores e a velocidade mais alta apenas deve ser usada no caso de uma grande concentração de vapores de cozinha, p.ex. durante a fritura ou grelha.
Atenção (apenas diz respeito aos exaustores universais): A estrutura dos exaustores universais requere uma modificação manual do modo de funcionamento do exaustor. A forma de modificação do respectivo modo foi apresentada na ilustração 8.
Atenção (apenas diz respeito aos exaustores de encastre e telescópicos): Os exaustores de encastre e telescópicos em modo de recirculação requerem a montagem de um tubo de extracção do ar. A outra ponta do tubo deve ser direcionada no sentido do espaço interior, é através dela que o ar filtrado será redireccionado.
Atenção: Os exaustores suspensos apenas funcionam em modo de recirculação.
LIMPEZA E MANUTENÇÃO
Manutenção
A manutenção e limpeza regulares do aparelho garantem um funcionamento fiável e a falta de falhas do exaustor bem como prolongam a sua longevidade. Deve prestar especial atenção aos filtros de gordura e de carvão pois estes devem ser limpos e substituídos de acordo com as recomendações do fabricante.
- Não usar panos ou esponjas embebidos em água nem um caudal de água.
- Não utilizar diluentes nem álcool, pois estes podem retirar o brilho às superfícies envernizadas.
- Não usar produtos abrasivos, particularmente quando forem limpas as superfícies em aço inoxidável.
- Não usar panos rígidos e ásperos
- Recomenda-se a utilização de um pano húmido e de detergentes neutros.
Atenção: Após alguns ciclos de lavagem na máquina a cor do filtro em alumínio pode alterar. A alteração da cor não é sinal de nenhum defeito nem requer a sua troca.
Filtro de gordura
O filtro de gordura deve ser limpo pelo menos uma vez por mês na máquina ou à mão com um detergente delicado ou sabão líquido no caso de um funcionamento normal do exaustor.
A desmontagem do filtro de gordura foi apresentada na ilustração 5.
Nalguns modelos foi aplicado um filtro acrílico. Este deve ser substituído pelo menos cada 2 meses ou com maior frequência em caso de uma utilização particularmente intensa.
Filtro de carvão
O filtro de carvão apenas é utilizado quando o exaustor não estiver ligado ao ventilador. O filtro de carvão activo tem a capacidade de absorver odores até ficar completamente embebido. Não deve ser lavado nem reutilizado e deve ser substituído pelo menos cada 3-4 meses ou com maior frequência em caso de uma utilização particularmente intensa. A desmontagem do filtro de carvão foi apresentada na ilustração 6.
Iluminação
Usar lâmpadas / halogéneos/ módulos de díodos com parâmetros iguais àqueles que foram pré-instalados no aparelho. A substituição de iluminação foi apresentada na ilustração 7. Se a ilustração não se encontrar incluída no presente manual, a substituição do módulo de iluminação apenas poderá ser efectuada por um serviço autorizado.
GARANTIA, SERVIÇO PÓS- VENDA
Garantia
Atestado de garantia conforme a carta de garantia. O fabricante não se responsabiliza por quaisquer danos provocados pela utilização incorrecta do produto.
Serviço
- O fabricante do produto recomenda que todos os reparos e as actividades regulatorias sejam efectuadas pelo Serviço do Fabricante ou pelo Serviço Autorizado pelo fabricante. Não arranjar o aparelho por conta própria, por razões de segurança.
- Os agranjos efectuados por pessoas sem às necessárias qualificações, podem constituir uma ameaça seria para o utilizador do aparelho.
- O período mínimo de garantia oferecido pelo fabricante ao dispositivo, importador ou representante autorizado é dado no cartão de garantia.
- O dispositivo perde a sua garantia no caso de adaptações por conta própria, alterações, adulteração de selos ou outras proteções do equipamento ou partes do mesmo e outras interferências por conta própria no equipamento que não estejam de acordo com as instruções de operação.
Pedido de reparação e assistência em caso de falha
Se o dispositivo precisar de reparo, entre em contato com o serviço. O endereço do serviço e o número de telefone de contato estão no car-tão de garantia. Antes de entrar em contato, você deve ter em mãos o número de série do dispositivo, que está localizado na placa de identifi-cação. Por conveniência, escreva-o abaixo:
Declaração do fabricante
O fabricante declara pelo seguinte, de que o presente produto preenche os requisitos essenciais das seguintes directivas europeias:
- directiva de baixa tensão 2014/35/EU
- directiva de compatibilidade electromagnética 2014/30/EU
- directiva ecodesign 2009/125/UE
• directiva RoHS 2011/65/UE
e por isso o produto foi identifi cado sem como foi lhe emitida uma declaração de conformidade partilhada com os órgão de controlo do mercado.
