OTP6233W - Kuchyňský odsavač par AMICA - Bezplatný návod k obsluze

Typ výrobku	Odsavač par
Značka	Amica
Model	OTP6233W
Typ instalace	Teleskopický / vestavný (nástěnný nad varnou deskou)
Typ ovládání	Kolebkové spínače se zasouvacím předním panelem
Rychlosti ventilátoru	3 rychlosti (nízká, střední, vysoká) plus Turbo
Osvětlení	LED modul (výměnný uživatelem)
Tukový filtr	Hliníkový (mytí v myčce)
Uhlíkový filtr	Aktivní uhlí (výměnný, nemytelný)
Provozní režimy	Odtah (potrubí ven) a recirkulace (s uhlíkovým filtrem)
Průměr potrubí	120 mm nebo 150 mm
Maximální délka potrubí	4-5 m
Napájení	220-240 V ~ 50/60 Hz (zkontrolujte štítek)
Energetická třída	V návodu neuvedeno
Hlučnost	V návodu neuvedeno
Rozměry (přibližně)	Typická teleskopická digestoř: šířka 60 cm, hloubka 30-40 cm, výškově nastavitelná
Hmotnost	V návodu neuvedeno
Údržba	Čistěte tukový filtr měsíčně; vyměňujte uhlíkový filtr každé 3-4 měsíce
Bezpečnostní prvky	Koncový spínač zasouvacího panelu; ochrana proti přehřátí; dětská bezpečnost
Záruka	Podle záručního listu (minimální zákonná doba)

Často kladené otázky - OTP6233W AMICA

Jak často mám čistit tukový filtr?

Tukový filtr by se měl čistit alespoň jednou měsíčně. Lze jej mýt v myčce nádobí nebo ručně s jemným čisticím prostředkem.

Jak vyměním uhlíkový filtr?

Uhlíkový filtr se používá v režimu recirkulace. Měl by se vyměňovat každé 3–4 měsíce nebo častěji při intenzivním používání. Podrobnosti o demontáži naleznete na obrázku 6 v návodu.

Mohu digestoř nainstalovat bez potrubí?

Ano, digestoř může pracovat v režimu recirkulace. Je nutné nainstalovat uhlíkový filtr a není potřeba žádné vnější potrubí. U teleskopických a vestavných modelů se však stále doporučuje odtahové potrubí pro směrování filtrovaného vzduchu zpět do místnosti.

Jaký typ žárovky digestoř používá?

Digestoř používá LED moduly, které může uživatel vyměnit. Vždy používejte stejnou specifikaci jako továrně nainstalovaný modul.

Jak ovládám ovládací prvky?

Ovládací panel je za zasouvacím předním panelem. Po vysunutí použijte kolebkové spínače pro volbu rychlosti ventilátoru (nízká, střední, vysoká, Turbo) a tlačítko světla. Ventilátor se spustí na dříve nastavené rychlosti.

Co mám dělat, pokud digestoř nefunguje?

Nejprve zkontrolujte, zda je napájecí kabel správně připojen a zda je zapnutý jistič. Ujistěte se, že je zasouvací přední panel zcela vysunut (aktivován koncový spínač). Pokud stále nefunguje, kontaktujte autorizovaný servis pro opravu.

Je bezpečné nechávat otevřený plamen pod digestoří?

Ne, nenechávejte otevřený oheň pod digestoří. Při vaření se ujistěte, že plamen nepřesahuje okraj hrnce. Přehřátý tuk se může vznítit, proto smažení neustále dohlížejte.

Jak přepnu z režimu odtahu na recirkulaci?

U univerzálních digestoří je nutné režim změnit ručně. Viz obrázek 8 v návodu. V režimu odtahu odstraňte uhlíkový filtr a připojte potrubí ven. V režimu recirkulace nainstalujte uhlíkový filtr a případně vzduchový vodič.

Jaká je záruční doba?

Záruční doba je uvedena v záručním listu dodaném se spotřebičem. Platí minimální zákonná záruka, ale přesná doba závisí na zemi a prodejci.

Mohu digestoř čistit abrazivními čisticími prostředky?

Ne, nepoužívejte abrazivní ani žíravé čisticí prostředky. Použijte vlhký hadřík s neutrálním čisticím prostředkem. Vyhněte se rozpouštědlům nebo alkoholu, které by mohly poškodit povrch.

NÁVOD K OBSLUZE OTP6233W AMICA

počínaje dnešním dnem jsou každodenní povinnosti jednodušší než kdykoli jindy. Zařízení Amica je spojením výjimečně snadné obsluhy a vynikající efektivity. Po přečtení návodu nebudete mít problém s obsluhou.

Zařízení, které opustilo továrnu, bylo důkladně zkontrolováno před zabalením z hlediska bezpečnosti a funkčnosti na kontrolních stanovištích.

Před uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce.

Dodržujte přesně návod k obsluze, abyste zabránili neštastným událostem.

S úctou

Amica

BEZPEČNOSTNÍ POKYNY

• Odsavač používejte teprve po přečtení tohoto návodu!
• Zařízení je určeno výlučně pro domácí použití.
• Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkcnost zařizení.
• Výrobce něnese žádnou odpovědnost za eventuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.
• Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte jej pro jiné účely.
• Odsavač pracující v odtahovém režimu napojte na príslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované potrubí odvádějící vzduch ven. Délka potrubí (nejčastěji roura ∅ 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavaču v režimu pohlcovace.
• Odsavač pracující jako pohlčovač vyžaduje filtr s aktivním uhlím. V tomto prípadě není nutná montáz potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
• Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček.
• V závislosti na yerzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavaču jsou velmi těžké.
• Montážní výška zařízení nad elektrickou deskou

je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).

- Pod kuchyňským odšavačem, nenechávejte otevřený plamen při sundávání nádobí z horáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to zpusobuje nežádoucí ztráty energie a nebezpečnou koncentraci tepla.

- Na pokrmy připravované, na tuku neustále dohlížejte, protože rozehrátý tuk se může snadno vznítit.

- Pred každým čištěním, výměnou filtru nebo pred zahájením opravy vyjměte zástrčku zařízení ze zásuvky.

- Protitukový filtr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu-kem je lehce hořlavy.

- Pokud jsou v místnosti v proyzu kromě odsavače jiná zařizení s neelektrickým napájením (např. kamna na kapalné palivo, prutokové ohřivače, termy), zajistěte dostatečné větraní (prívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zařizení, závislých na vzduchu v místnosti, je v místě postavení těchto zařizení podtlak nanejvýš 0,004 milibaru (tento bod neplatí, pokud kuchyňsky odsavač používáte jako pohlcovač pachů).

- Odsavač nemá sloužit jako plocha pro oprení se osob nacházejících se v kuchyni.

- Okap často čistěte jak z.vnějsku, tak i.uvnitř (ALE-SPON JEDNOU ZA MESIC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Nedodržování zásad týkajících se čištění odsavače a výměny filtrů zpusobuje nebezpečí požáru.

- Pokud se napájecí kašel poškodí, musí být vyměněn ve specializovaném servisu.

- Zajistěte možnost odpojení zařízení od elektrického napájení vytažením zástrčky nebo vypnutím dvoupólového vypínače.

- Toto zařízení není přizpůsobeno používání osobami (včetně dětí) s omezenou, fyzickou, smyslovou nebo psychickou schopností nebo osóbami s nedostatečnymi zkušenostmi a znalostí zařízení,

ledaže jej používají pod dohledem nebo v souladu s návodem k používání zařízení, předaným osobami zodpovídajícími za jejich bezpečnost.

- Všimejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.

- Žkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napajení.

- Pred montáži roztáhněte a vyrovnejte sitový ka- bel.

- Óbalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při výbalování v dosahu dětí.

- Pred prípojením odsavače k elektrickému napájení vždy zkontrolujte, zda je sítový kabel spravně nainstalován a zda NEBYL prímačknutý odsavačem pri montáži. NEPRIPOJUJTE zařizení k elektricke síti pred ukončením montáže.

- Je zakázano používat odsávač bez namontovaných hliníkových protitukových filtrů.

- Prísně je zakázáno, připravovat pod odsavačem pokrmy na otevřeném ohni (flamboyání).

- V rámci nutnosti použití technických a bezpečnostních opatření týkajících se odvádění spalin dodržujte presně předpisy vydané kompetentními místními organy.

- Neutažení šrůbů a upevňovacích prvků podle těchto pokynů muže vést k ohrožení zdraví a života.

- Závěsné odsavače fungují pouze v režimu pohl-covače pachu.

- POZOR! V prípadě chybějící instalace šroubů a úchytných. prvků dle pokynů uvedených v tomto návodu může dojít k vzníku nebezpečí elektrické povahy.

- To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instrupované ohledně obsluhy zařízení bezpečným zpušobem a znají ohrožení spojené s používaním zařízení. Děti si nemohou se zařízením hrát. Čištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled zodpovědné osoby.

VYBALENÍ

Zařízení bylo po dobu přepravy za- bezpečenů proti poškůzení. Po vy- balení zařízení odstrante části obalu způsůbem, který neohrožuje životní prostředí.

Všechny materiály použité na obal jsou stoprocentně neškodné pro životní prostředí a jsou vhodné pro zpětné získání a byly označeny príslušným symbolem. Upozornění! Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte pri vybalování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení je označeno v souladu s evropskou směrnici 2012/19/ES. Tą- kove označení znamená, že toto zaři- zení se po ukončení životnosti nesmí vyhazovat společně s jiným domác- nim odpadem.

Uživatel je povinen odevzdat jej do sběrny použitých elektrických a elektronických zařízení. Provádějící sběr, včetně místních sběren, obchodů a obecních úradů, tvorí systém umožňující odevzdávání těchto zařízení. Príslušné nakládání s použitými elektrickými a elektronickými zařízeními zařanuje negativním následkům pro lidské zdraví a životní prostředí, vznikajícím z prítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařízení.

OBSLUHA

Ovládání odsavače

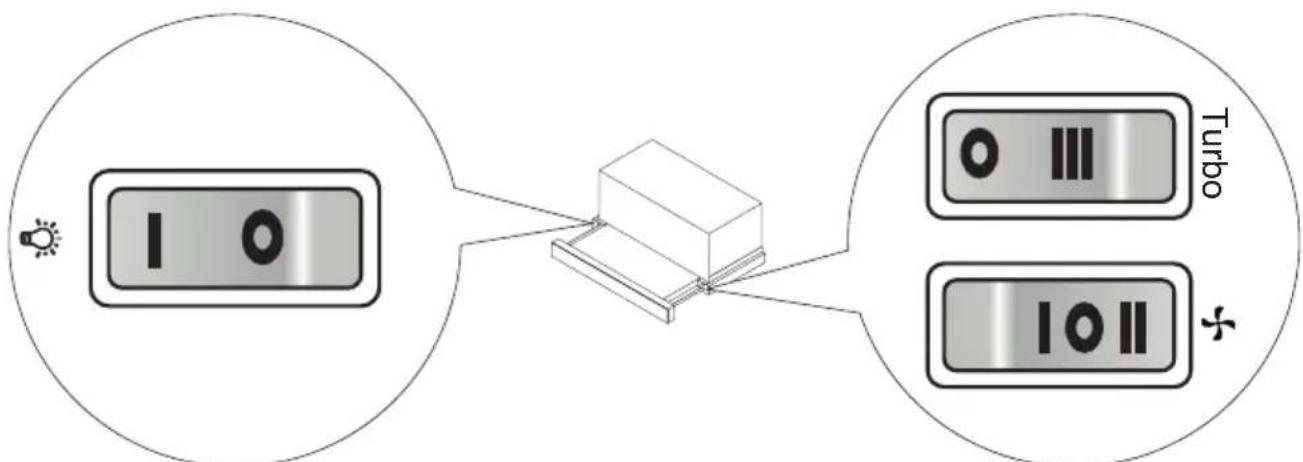

Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí se nachází také níže:

Ovládací panel je vybaven tlačítky (kolébka). Tlačítka jsou viditelná po vyklopení čelního panelu.

Teleskopický odsavač je vybaven koncovým vypínačem. Pokaždé, když sklopíte čelní panel, odsavač začne pracovat s dříve nastavenou rychlostí.

Nastavitelné rychlosti (při sklopeném čelním panelu):

I- Nejnižší rychlost. Tuto rychlost používejte při malém množství páry.
- Střední rychlost. Tuto rychlost používejte při středním množství páry, například při vaření více pokrmů najednou.
■- Nejvyšší rychlost. Tuto rychlost používejte při největším množství páry, napríklad při smažení nebo grilování.
O- Vypnutý odsavač (vyklopení panelu nespustí motor odsavače).

Tlačítko označené jako 📋 slouží pro zapnutí nebo vypnutí osvětlení. Osvětlení odsavače funguje nezávisle na motoru odsavače.

V závislosti od modelu Jakmile zasunete čelní panel, koncový vypínač vypne také osvětlení.

Jiné důležité informace o obsluze odsavače

Provoz jako pohlcovač: V tomto provozním režimu se přefiltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom-to nastavení nainstalujte uhlíkový filtr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlavně v komínových odsavačích).

Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojen k otvorů odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalifikovanému pracovníkovi.

Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normalnich podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování.

Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univerzálních odsavačů vyžaduje manuální změnu provozního režimu odsavače. Způsob změny tohoto režimu je znázornén na obrázku 8.

Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Nábytkové a teleskopické odsavače pracující jako pohlcovač vyžadují montaž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn filtrovaný vzduch.

Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.

ČIŠTĚNÍ A ÚDRŽBA

Údržba

Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový filtr a filtr s aktivním uhlím čistily a měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.
• Nepoužívejte rozpouštědla a alkohol, protože by mohly zmatnit lako-vané povrchy.
• Nepoužívejte Įeptavé látky, zejména na čištění povrchů z nerezové oceli.
• Nepoužívejte tvrdý, drsný hadřík.
• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.

Upozornění: Po několika mytích v myčce se může změnit barva hliníkového filtru. Změna barvy neznamená odchylku a nutnost jeho výměny.

Protitukový filtr

Protitukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.

Demontáž protitukového filtru je znázorněna na obrázku 5.

U některých modelů se používá akrylový filtr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Uhlíkový filtr

Uhlíkový filtr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa-chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za 3-4 měsíce nebo častěji v případě výjimečně intenzivního používání.

Demontáž uhlíkového filtru je znázorněna na obrázku 6.

Osvětlení

Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Vyměna žárovek je znázorněna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvětlovacího modulu může provést pouze autorizovaný servis.

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka

Záguční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobene nespravnym zachazením s výrobkem.

Servis

• Výrobce zařízení doporučuje, aby všechny opravy a seřizovací činnosti provadel tovarný servis nebo autorizovaný, servis výrobce. Z bezpečnostních duvodu neopravujte zařízení vlastními silami.
• Oprávy osobami, bez požadované, kvalifikace mohou predstavovat vazné nebezpecí pro uzivatele zařizení.
• Minimální doba platnosti záruky na zařízení nabízené výrobcem, dovozcem nebo opravneným zastupcem je uvedena v záručním listu.
• Zarizení ztrací záruku v důsledku svépomocných adaptací, úpray, porušení plomb nebo dalsích zabezpečení prístroje nebo jeho, castí a dalsích svépomocných zasahu do zarizení v rozporu s návodem k obsluze.

Oznámení poruchy a pomoc v případě závady

Pótřebuje-li zařízení opravit, kontaktujte servis. Kontaktní údaje servisu vcetné telefonního čísla se nachazejí v záručním listu. Pred kontaktem si pripravte vyrobní číslo zarizení, nachazí se na vyrobním stitku. Pro pohodli si ho prepiste nize:

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• Směrnice pro nízkonapěťová zařízení 2014/35/EU
• Směrnice o elektromagnetické kompatibilitě 2014/30/EU
• Směrnice ErP - 2009/125/EC
  • Směrnice RoHS 2011/65/EU

Zařízení je označeno symbolem Cámá prohlášení o shodě pro kontrolu příslušným orgánem dozoru nad trhem.

Vážený zákazník

- Pred každou manipuláciou, napr. čistenie, výmena filtra alebo pred začatím servisných prác, od-sávač pár sa musí odpojit od elektrického napä-tia.

- Zabezpečte možnost odpojenia zariadenia od el. napätia vytiahnutím zástrčky z el. zásuvky, alebo vypnutím dvojpólového vypínača.

- Pred montážou napájací kábel rozviňte a vyrov-najte.

- Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk detom.

- Pred pripojením odsávača k sietovému napájaniu vždy skontrolujte, či bol napájací kábel správne

Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd.) nedostali do rúk detom.

LIKVIDÁCIA ZARIADENÍ

Teleskopický odsávač má integrovaný koncový (dorazový) spínač. Ked' vysuniete teleskopické čelo, odsávač sa spusti na predtým nastavenej rychlosti.

Dostupné rýchlosti odsávania (ked'je vysunuté čelo):

Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsávača a zároveň predlžujú jeho životnost. Dôležité je pravidelné čistenie protitukových filtrom a výmena uhlíkových filtrov v súlade s odporúčaniami výrobcu.

Demontáž protitukového filtra je znázornená na obrázku č. 5.

Demontáž uhlíkového filtra je znázornená na obrázku 6.

Osvetlenie

CS Světelný zdroj smí měnit pouze profesionál
