Tip produs	Hotă de bucătărie
Marcă	Amica
Model	OTP6233W
Tip de instalare	Telescopică / Încorporată (montată pe perete deasupra plitei)
Tip de comandă	Butoane basculante cu panou frontal retractabil
Viteze ventilatoare	3 viteze (Mică, Medie, Mare) plus Turbo
Iluminare	Modul LED (înlocuibil de către utilizator)
Filtru de grăsime	Aluminiu (lavabil în mașina de spălat vase)
Filtru de cărbune	Cărbune activat (înlocuibil, nu se spală)
Moduri de funcționare	Extracție (conductă spre exterior) și Recirculare (cu filtru de cărbune)
Diametru conductă	120 mm sau 150 mm
Lungime maximă conductă	4-5 m
Alimentare electrică	220-240 V ~ 50/60 Hz (verificați plăcuța)
Clasa energetică	Nu este specificat în manual
Nivel de zgomot	Nu este specificat în manual
Dimensiuni (aprox.)	Hotă telescopică tipică: lățime 60 cm, adâncime 30-40 cm, înălțime ajustabilă
Greutate	Nu este specificat în manual
Întreținere	Curățați filtrul de grăsime lunar; înlocuiți filtrul de cărbune la fiecare 3-4 luni
Caracteristici de siguranță	Întrerupător de limită pentru panoul retractabil; protecție la supraîncălzire; siguranță copii
Garanție	Conform cardului de garanție (perioadă minimă conform legii)

Întrebări frecvente - OTP6233W AMICA

Cât de des ar trebui să curăț filtrul de grăsime?

Filtrul de grăsime trebuie curățat cel puțin o dată pe lună. Poate fi spălat în mașina de spălat vase sau manual cu detergent blând.

Cum înlocuiesc filtrul de cărbune?

Filtrul de cărbune activat este utilizat în modul de recirculare. Trebuie înlocuit la fiecare 3-4 luni sau mai des în caz de utilizare intensă. Consultați Figura 6 din manual pentru instrucțiuni de demontare.

Pot instala hota fără conductă?

Da, hota poate funcționa în modul de recirculare. Trebuie să instalați un filtru de cărbune activat și nu este necesară o conductă externă. Cu toate acestea, pentru modelele telescopice și încorporate, se recomandă totuși o conductă de evacuare pentru a direcționa aerul filtrat înapoi în încăpere.

Ce tip de bec folosește hota?

Hota folosește module LED care pot fi înlocuite de către utilizator. Utilizați întotdeauna aceleași specificații ca modulul instalat din fabrică.

Cum acționez comenzile?

Panoul de comandă se află în spatele unui panou frontal retractabil. Odată ejectat, utilizați comutatoarele basculante pentru a selecta viteza ventilatorului (Mică, Medie, Mare, Turbo) și butonul de lumină. Ventilatorul pornește la viteza setată anterior.

Ce ar trebui să fac dacă hota nu funcționează?

Mai întâi, verificați dacă cablul de alimentare este conectat corect și întrerupătorul de circuit este pornit. Asigurați-vă că panoul frontal retractabil este complet ejectat (întrerupător de limită activat). Dacă tot nu funcționează, contactați serviciul autorizat pentru reparații.

Este sigur să lași o flacără sub hotă?

Nu, nu lăsați o flacără deschisă sub hotă. La gătit, asigurați-vă că flacăra nu se extinde dincolo de oală. Grăsimea supraîncălzită se poate aprinde, așa că supravegheați prăjirea constant.

Cum schimb de la modul de extracție la modul de recirculare?

Pentru hote universale, trebuie să schimbați manual modul. Consultați Figura 8 din manual. În modul de extracție, îndepărtați filtrul de cărbune și conectați o conductă spre exterior. În modul de recirculare, instalați filtrul de cărbune și opțional un ghid de aer.

Care este perioada de garanție?

Perioada de garanție este specificată în cardul de garanție furnizat cu aparatul. Se aplică garanția legală minimă, dar durata exactă depinde de țară și retailer.

Pot curăța hota cu detergent abraziv?

Nu, nu utilizați detergenți abrazivi sau caustici. Folosiți o cârpă umedă cu detergent neutru. Evitați solvenții sau alcoolul, deoarece pot deteriora finisajul.

MANUAL DE UTILIZARE OTP6233W AMICA

CURĂȚAREA ȘI ÎNTRETINEREA 53

ÎNTRETINERE 53

FILTRUL ÎMPOTRIVA GRĂSIMILOR 53

FILTRUL DE CARBON 53

SISTEM DE ILUMINARE 53

GARANTIE, SERVICII POSTVÂNZARE 54

GARANTIA 54

HU - Tartalomjegyzék

BIZTONSÁGI UTASÍTÁSOK 56

KICSOMAGOLAS 60

De astăzi activitățile zilnice vor deveni mult mai simple decât oricând. Aparatul Amica este o combinație exceptională în utilizarea ușoară și eficiența exceptională. După citirea acestor instrucțiuni, utilizarea nu va fi o problemă.

Electrocasnicul a fost verificat minuțios pe linia de fabricație la posturile de control din punct de vedere al parametrilor de siguranță și funcționalitate înainte de a fi ambalat.

Vă rugăm să citiți cu atenție aceste instrucțiuni înainte de a utiliza aparatul. Respectarea indicațiilor cuprinse în aceste instrucțiuni vă vor permite să evitați utilizarea incorrectă a electrocasnicului. Instrucțiunile trebuie păstrate și depozitate în așa fel încât să le aveți mereu la îndemână.

Instrucțiunile de utilizare trebuie respectată cu exactitate pentru a evita accidentele.

Cu deosebită stimă

Amica

INDICATII PRIVIND SIGURANTA

• Hota poate fi folosită numai după citirea prezentelor instrucțiuni
• Hota este destinata numai pentru uz casnic
• Producătorul își rezervă dreptul de a efectua modificări care nú vor afecta funcționarea.
• Producătorul nu își asumă nici în fel de responsabilitate pentru éventualele daune sau incendii care vor fi cauzate de acest dispozitiv care vor rezulta din nerespectarea prevederilor cuprinse în prezentul manual.
• Hota de deasupra aragazului este destinat pentru îndepărtarea vaporilor din bucătărie. Nu trebuie folosit în alte scopuri.
• Hota care funcționează în varianta cu evacuare trebuie conectata la o conducta de evacuare corespunzătoare (nu conectați la hornuri, coșuri de fum sau de evacuare a gazelor, care se afă deja în exploatare). Hota necesita instalarea unei conducte care va evacua aerul în exterior. Lungimea conductei (de obicei tub ∅ 120 mm sau 150 mm) nu ar trebui să fie mai lungă decât 4-5 m. Tubul de evacuarea aerului este de asemenea necesar la hotele telescopice și incorporabile utilizate în varianta filtrare- recirculare.
• Hota care funcționează în varianta filtrare-recirculare necesită instalarea filtrului cu carbon activ. In acest caz nu este nevoie să montați conducta de evacuare a aerului în exterior, în schimb se recomandă montajul unui deflector, în special la hotele tip horn).
• Hota posedă ilúminare independentă și ventilator de evacuare a vaporilor cu posibilitatea de setare a uneia din cele câteva viteze de rotație.
• In functie de versiunea dispozitivului, hota este destinata pentru montajul permanent pe peretele vertical deasupra aragazului pe gaz sau a celui

electric (hotele cu horn și cele universale); pe tavan deasupra aragazului pe gaz sau a celui elec-tric (hote tip insulă); pe peretele vertical în ca-drul mobilierului incorporat deasupra aragazului pe gaz sau a celui electric (hotele telescopice și cele incorporațile). Înainte de începerea montajului trebuie să va asigurați că structura peretelui / tavanului este corespunzătoare pentru susține-rea hotei. Unele modele de hote sunt foarte grele.

• Inălțimea de montare a hotei deasupra plitei elec-tricé este mentionată în instrucțiunile produsului (specificația tehnica a hotei). În cazul în care în manualul pentru instalarea dispozitivelor cu gaz este precizată o distanță mai mare, se va respec-ta aceasta distanta (Fig.1).
• Sub hota de bucătărie nu se permite lăsarea flăcării deschise, în timpul dării la o parte a vașelor de pe zonă de gătit, trebuie setată flacăra cea mai mică.. Întotdeauna trebuie să verificați dacă flacăra iese în afara vasului, deoarece aceasta poate conduce la pierderea nedorită a energiei și la o concentrare periculoasă a căldurii.
• Mâncărurile care sunt pregătite cu folosirea uleiului trebuie în permanență supravegheate, deoa-rece uleiul încins se poate aprinde foarte repede.
• Inainte de fiecare operațiune de curățare, înlocuire a filtrului sau înainte de a începe lucrările de reparare, trebuie să scoateți stecherul din priză.
• Filtrul împotriva grăsimilor pentru hota de bucă-tărie trebuie curătat cel puțin 1 data pe lună, de- qarece plin de grăsime esté ușor inflamabil.
• În cazul în care în încăpere, în afara hotei, sunt exploatate și alte dispozitive cu alimentare ne-electrică ( de ex. sobe cu combustibil lichid, încălzitoare apă, boilere), trebuie să aveți grijă ca sistemul de aerisire să fie corespunzător (fluxul de aer). Exploatarea în siguranță este posibilă în cazul în care în timpul funcționării concomitente a hotei și a dispozitivelor de ardere, în funcție de aerul din încăpere, pe locul de amplasare a acestor dispozitive există subpresiune nu mai mare

de 0,004 milibari (acest punct nu este obligatoriu, atunci când hota de deasupra aragazului este folosită ca sistem de absorbție a mirosurilor).

• Hota de bucătărie nu trebuie să fie folosită ca suprafață de sprijin pentru persoanele care se află în bucătărie.
• Hota trebuie să fie curățată frecvent atât în exterior cât și în interior (CÉL PUTIN ODATA PE LUNA, respectând indicațiile privind întreținerea prezentate în manual). Nerespectarea acestor reguli privind curățarea hotei și schimbul de filtre poate duce la aparitia de incendii.
• În cazul în căre cablul de alimentare va fi deteri-orat, atunci acesta trebuie înlocuit cu unul nou de către un centru de reparații autorizat.
• Trebuie să fie posibilă deconectarea dispozitivului de la rețeaua de alimentare cu curent electric, prin deconectarea stecherului sau oprirea între-rupătorului bipolar
• Aparatul acesta nu poate fi folosit de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate, ori de către persoane care nu au experiență sau nu cunosc aparatul, cu excepția cazului în care acest lucru are loc sub supravegherea sau conform instrucțiunii de utilizare a aparatului, indicate de cătré persoanele responsabile de siguranta acestora.
• Trebuie să fiti foarte atenti ca acest dispozitiv să nu fie folosit de copii lăsati fără supraveghere.
• Verificati dacă tensiunea care este trecută pe eticheta de fabricatie corespunde parametrilor de alimentare de la lócul unde va fi aceasta folosită.
• Înainte de montaj trebuie să desfaceti și să întin-deți cablul de alimentare cu curent electric.
• Materialele ambalajului (sacii din polietilena, bu- cățile de polistiren etc.) nu trebuie lăsate la înde- mâna copiilor pe durata despachetării.
• Înainte de a cònecta hoța la sursa de alimentare trebuie de fiecare dată să verificati dacă cablul de alimentare este în mod corect instalat si NU a fost strivit de către hotă în timpul operațiilor de

montare. Nu conectați dispozitivul la rețeaua de alimentare cu curent electric înainte de sfârșitul montajului.

• Este interzisă folosirea hotei fără filtrele de alu-miniu instalate împotriva depunerii grăsimilor.
• Este strict interzisă pregătirea sub hotă a mân-cărurilor care necesită folosirea flăcării deschise (flambare).
• În măsura în care este necesară punerea în aplicare a cerințelor tehnice și de siguranță în ceea ce privește gazele de evacuare trebuie să fie respectate cu strictete reglementările emise de către autoritățile locale competente.
• Neînşurubarea şuruburilor sau a elementelor de fixaré în conformitate cu prezentele instrucțiuni poate conduce la apariția pericolelor pentru viață și sănătate.
• Hotele suspendate funcționează numai în varian-ta filtrare- recirculare.
• ATENTIE! Neinstalarea şuruburilor sau a dispozi-tivul de fixare în conformitate cu aceste instrucți-uni poate duce la pericolelor de natură electrică.
• Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capacitate fizice, senzoriale și mentale limitate și de către persoane fără experientă și care nu cúnosc dispozitivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspun-zătoare de siguranța lor. Nu lăsați copii să se joace cu dispozitivul. Curătarea și conservarea dispozitivului nu trebuie realizată de către copii cu excep-tia cazului în care aceștia au peste 8 ani și sunt supravegheate de către o persoană competență.

DESPACHETARE

Dispozitivul este protejat împotriva deteriorării pe toată perioada transportului. Vă rugăm ça după ce des-pachetați aparatul să disponibilizati elementele ambalajului astfel încât acest luçru să nu dăuneze mediului înconjurător.

Toate materialele folosite pentru ambalaj nu dăunează mediului sunt 100% reciclabile și au fost marcate cu simbolul corespunzător.

Atentie! Materialele ambalajului (sacii din polietilena, buçatile de polistiren etc.) nu trebuie lăsate la îndemâná copiilor pe durata despachetării.

ÎNDEPÂRTAREA

DISPOZITIVELOR UZATE

Acest aparat este marcat conform Directivei Europene 2012/19/CE. Acest marcaj informează că echipamentul acesta după perioada în care a fost utilizat nu poate fi aruncat împreună cu gunoiul menajer.

Beneficiarul are obligația de a preda dis- pozitivul uzat celor care se ocupa cu reci- clarea echipamentelor electrice și electro-

nice. Instituțiile care le primesc, inclusiv punctele de ridicare, magazinele și autoritățile locale vor organiza un sistem corespunzător dé predare a acestor echipamente.

Procedarea corespunzătoare cu echipamentele elec-trice și electronice așigură eliminarea consecințelor dăunătoare pentru sănătatea oamenilor și a médiu-lui înconjurator, care reies din prezenta unor sub-stanțe periculoase și din depozitarea și prelucrarea necorespunzătoare a acestui tip de echipament.

OPERARE

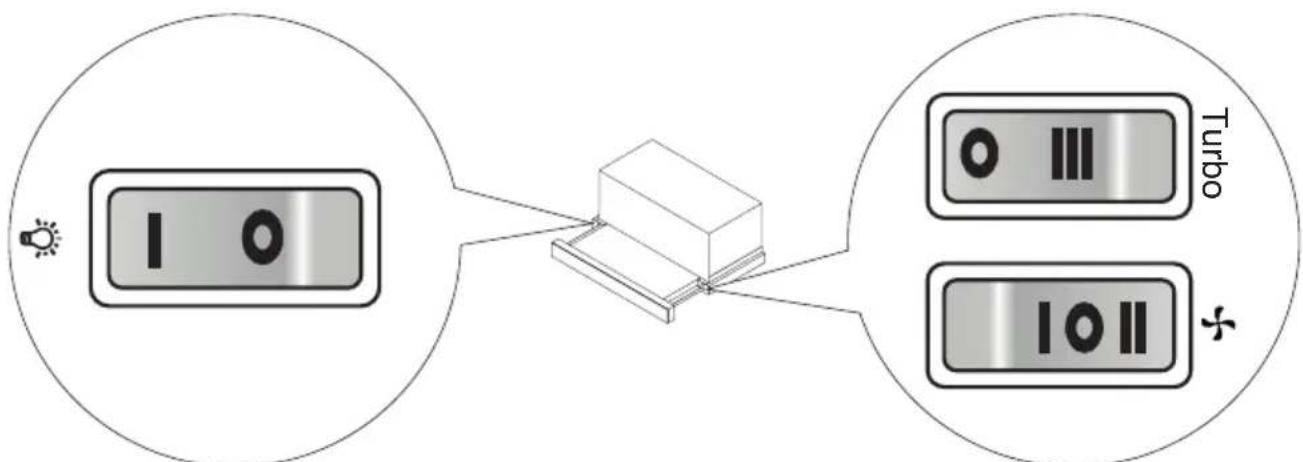

Panoul de control

Panoul de control al hotei este prezentat in Fig. 4, ca referință, dar este arătat de asemenea mai jos:

Panoul de control este echipat în butoane basculante. Sunt vizibile după scoaterea frontului telescopic.

Hota telescopică este echipată de un întrerupător de capăt de cursa de fiecare dată când veți scoate frontul telescopic, hota va începe să funcționeze cu viteza setată anterior.

Setarea vitezelor posibile (cu frontul scos)

I- Viteza mică. Utilizați această viteză la o cantitate nu prea mare de vapori.
Viteza medie. Utilizați această viteză la o cantitate medie de vapori, de exemplu atunci când gătiți mai multe feluri de mâncare în același timp.
■- Viteza mare. Utilizați această viteză la o cantitate foarte mare de vapori, de exemplu la prăjire sau la grill.
O- Hota oprită (scoaterea panoului nu va porni motorul hotei.

Butonul marcat ca este folosit doar pentru pornirea sau oprirea iluminatului. Iluminarea hotei funcționează independent de motorul hotei.

În funcție de model intrerupatorul de capat de cursa va stinge lumina cand panoul frontal va fi impins in pozitia initiala, de repaos.

Alte informatii importante pentru operarea hotei

Variante de utilizare

Utilizare in varianta filtrare-recirculare

La functionarea in aceasta varianta aerul incarcat cu fum si vapori este aspirat si returnat apoi filtrat in incapere prin orificiile proiectate in acest scop. Pentru aceasta varianta este obligatorie montarea unui filtru carbon conform Fig 6., iar la unele modele de hota –de exemplu la cele tip horn- un deflector, daca acesta se regaseste in echiparea hotei. Filtrele carbon se achizitioneaza contra cost de la Centrele de reparatii autorizate.

Utilizare in varianta evacuare in exterior

In aceasta varianta aerul este evacuat catre exterior printr-un orificiu de evacuare aflat in partea superioara a hotei; nu se va monta filtrul carbon. La orificiul de evacuare al hotei se va conecta o conducta rigida ori flexibila (preferabil) cu diametrul de 150 mm sau 120 mm cu capatul in exteriorul cladirii, cu ajutorul unor accesorii (dispozitive de prindere, jaluzea exterioara etc) care trebuie achizitionate de la magazinele de instalatii. Montajul trebuie realizat de catre o persoana calificata.

Viteza ventilatorului

Vitezele mica si medie sunt folosite in cazul conditiilor normale, atunci cand exista o cantitate mica de fum si vapori; viteza maxima trebuie folosita in cazul unei cantitati mai mari de fum si vapori, de exemplu in timpul prajirii sau pregatirii gratarului.

Atentie: la hotele universale este necesarea setarea manuala a variantei de utilizare, filtrare ori evacuare) prin actionarea unui levier; a se vedea Fig 8, acolo unde exista.

Atentie: la hotele incorporabile in mobilier si cele telescopice utilizate in varianta filtranta trebuie montata o conducta de evacuare a aerului, dar al carui capat se va directiona tot in incapere, prin care se va returna aerul filtrat.

Atentie: hotele suspendate functioneaza numai in varianta filtranta.

CURĂȚAREA ȘI ÎNTRETINEREA

Întreținere

Întreținerea și curățarea regulată a dispozitivului vor asigura o funcți- onare bună și fără avariți a hotei și va prelungi durata de funcționare a acesteia. Trébuie să acordați o deosebită atenție ca filtrele împotriva grăsimilor și filtrul cu carbon activ să fe curățate respectiv schimbate în conformitate cu recomandările producătorului.

• Nu folosiți cărpe și bureți imbibati cu apa și nici jetul de apă.
• Nu folosiți solventi și nici alcool, deoarece acestea pot deteriora suprafetele lăcuite.
• Nu folosiți substanțe corozive, în special pentru curățarea suprafețelor din oțel inoxidabil.
• Nu utilizați o cârpă tare, aspră
• Se recomandă folosirea unei cârpe umede și a unui detergent neutru.

Atenție: După ce filtrul de aluminiu va fi spălat de câteva ori în mașina de spălat vase culoarea acestuia se poate schimba. Culoarea schimbată nu înseamnă că, filtrul este deteriorat și nici nu trebuie schimbat.

Filtrul împotriva grăsimilor

Filtrul împotriva grăsimilor trebuie să fie curățat o dată pe lună atunci când hota funcționează normal, în mașina de spălat vase sau manual folosind un detergent delicat sau săpun lichid.

Demontarea filtrului împotriva grăsimilor este prezentată în Fig. 5. În unele modele este folosit filtrul acrilic. Trebuie înlocuit cel puțin o dată la 2 luni sau mai des în cazul în care hota este folosită foarte intens.

Filtrul de carbon

Filtrul activ este folosit numai atunci când hota nu este conectată la conducta de evacuare in exterior. Filtrul cu carbon activ posedă capacitatea de absorbție a mirosurilor până în momentul de saturare totală. Nu poate fi spălat și nici regenerat și trebuie să fie înlocuit cel puțin o dată la 3-4 luni, sau mai des în cazul în care este folosit mai intens.

Demontajul filtrului carbon este prezentat in Fig. 6.

Sistem de iluminare

Trebuie folosite becuri / halogene / module cu diode cu aceiași parametrii ca cei montați din fabricație pe dispozitiv. Înlocuirea sistemului de iluminare este prezentată pe figura 7. În cazul în care figura nu apare în acest manual, înlocuirea modulului de iluminare poate fi efectuata numai de catre un centru de reparatii autorizat.

GARANTIE, SERVICII POSTVÂNZARE

Garantia

Actiyitățile cuprinse de garantie în conformitate cu fisa de garantie. Producatorul nu este raspunzator de eventualele prejudicii cauzate de utilizarea incorrecta a produsului.

Service

• Producătorul echipamentului sugerează, ca toate reparațiile și regla-je generale să fiu efectuate de către Service al producătorului sau Service autorizat al producătorului. Pentru siguranța, nu reparați singuri dispozitivul.
• Reparațiile efectuate de persoane care nu au calificările cerute pot aduce la un pericol grav pentru utilizatorul dispozitivului.
• Perioada mínima de garantie pentru dispozitivul oferit de producator, importator sau reprezentant autorizat, este indicată în cardul de garantie.
• Dispozitivul își pierde garantia ca urmare a unor adaptări neautorizate, modificări, alterarea sigiliilor sau a altor echipamente de securitate, precum și alte interferente neautorizate în echipament care nu sunt în confórmitate cu instrucțiunile de exploatare.

Solicitarea reparației și asistență în caz de defectiune

Dacă dispozitivul necesită reparatii, contactati centrul de service. Adresa serviciului și numarul de telefon de contact se afla în cardul de garantie. Inainte de a contacta, trebuie să pregatiți numarul de serie al dispozitivului, care se afla pe placuța de identificare. Pentru comoditate, scrieti-l mai jos:

Declarația producătorului

Prin prezenta, producătorul declară că, acest produs îndeplinește cerințele de bază ale directivelor europene menționate în continuare:

• directiva cu privire la joasa tensiune 2014/35/CE
• directiva cu privire la compatibilitatea electromagnetică 2014/30/CE
  • directiva 2009/125/EC
• directiva cu privire RoHS 2011/65/EC

și de aceea produsul a fost marcat cu simbolul și a fost emisă declarație de conformitate care este pusă la dispoziția organelor de supraveghere a pieței.
