OTP6233W - Kuchynský odsávač pár AMICA - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor
Značka	Amica
Model	OTP6233W
Typ inštalácie	Teleskopický / Vstavaný (na stenu nad varnou doskou)
Typ ovládania	Tlačidlá kolískového prepínača s výsuvným predným panelom
Rýchlosti ventilátora	3 rýchlosti (Nízka, Stredná, Vysoká) plus Turbo
Osvetlenie	LED modul (vymeniteľný používateľom)
Tukový filter	Hliníkový (umývateľný v umývačke riadu)
Uhlíkový filter	Aktívne uhlie (vymeniteľné, neumývateľné)
Prevádzkové režimy	Odsávanie (potrubie von) a Recirkulácia (s uhlíkovým filtrom)
Priemer potrubia	120 mm alebo 150 mm
Maximálna dĺžka potrubia	4-5 m
Napájanie	220-240 V ~ 50/60 Hz (skontrolujte typový štítok)
Energetická trieda	Nie je uvedené v návode
Hladina hluku	Nie je uvedené v návode
Rozmery (približne)	Typický teleskopický digestor: šírka 60 cm, hĺbka 30-40 cm, výškovo nastaviteľný
Hmotnosť	Nie je uvedené v návode
Údržba	Čistite tukový filter mesačne; vymeňte uhlíkový filter každé 3-4 mesiace
Bezpečnostné prvky	Koncový spínač pre výsuvný panel; ochrana proti prehriatiu; bezpečnosť pre deti
Záruka	Podľa záručného listu (minimálna doba podľa zákona)

Často kladené otázky - OTP6233W AMICA

Ako často by som mal čistiť tukový filter?

Tukový filter by sa mal čistiť aspoň raz za mesiac. Dá sa umývať v umývačke riadu alebo ručne jemným čistiacim prostriedkom.

Ako vymením uhlíkový filter?

Filter s aktívnym uhlím sa používa v režime recirkulácie. Mal by sa vymieňať každé 3-4 mesiace alebo častejšie pri intenzívnom používaní. Pre pokyny na demontáž pozrite obrázok 6 v návode.

Môžem nainštalovať digestor bez potrubia?

Áno, digestor môže pracovať v recirkulačnom režime. Je potrebné nainštalovať filter s aktívnym uhlím a nie je potrebné vonkajšie potrubie. Avšak pri teleskopických a vstavaných modeloch sa stále odporúča odvodné potrubie na nasmerovanie filtrovaného vzduchu späť do miestnosti.

Aký typ žiarovky používa digestor?

Digestor používa LED moduly, ktoré sú vymeniteľné používateľom. Vždy používajte rovnakú špecifikáciu ako modul nainštalovaný z výroby.

Ako ovládam ovládacie prvky?

Ovládací panel je za výsuvným predným panelom. Po vysunutí pomocou kolískových prepínačov vyberte rýchlosť ventilátora (Nízka, Stredná, Vysoká, Turbo) a tlačidlo osvetlenia. Ventilátor sa spustí na predtým nastavenej rýchlosti.

Čo mám robiť, ak digestor nefunguje?

Najprv skontrolujte, či je napájací kábel správne pripojený a či je istič zapnutý. Uistite sa, že výsuvný predný panel je úplne vysunutý (aktivovaný koncový spínač). Ak stále nefunguje, kontaktujte autorizovaný servis pre opravu.

Je bezpečné nechať plameň pod digestorom?

Nie, nenechávajte otvorený plameň pod digestorom. Pri varení dbajte na to, aby plameň nepresahoval hrniec. Prehriaty tuk sa môže vznietiť, preto neustále dohliadajte na vyprážanie.

Ako prepnem z odsávacieho režimu na recirkulačný?

Pri univerzálnych digestoroch musíte režim prepnúť ručne. Pozrite obrázok 8 v návode. V odsávacom režime odstráňte uhlíkový filter a pripojte potrubie von. V recirkulačnom režime nainštalujte uhlíkový filter a voliteľne vzduchový usmerňovač.

Aká je záručná doba?

Záručná doba je uvedená v záručnom liste dodanom so spotrebičom. Platí minimálna zákonná záruka, presná dĺžka závisí od krajiny a predajcu.

Môžem čistiť digestor abrazívnymi čistiacimi prostriedkami?

Nie, nepoužívajte abrazívne ani žieravé čistiace prostriedky. Použite vlhkú handričku s neutrálnym čistiacim prostriedkom. Vyhýbajte sa rozpúšťadlám alebo alkoholu, pretože môžu poškodiť povrch.

NÁVOD NA OBSLUHU OTP6233W AMICA

Od dnešného dňa každodenné povinnosti budú jednoduchšie ako kedykol'vek predtým. Zariadenie značky

Amica spája výnimočne jednoduché používanie a dokonalú efektívnosť. Ked' sa oboznámite s užívatel'skou príručkou, s používaním zariadenia nebudete mať žiadne problémy.

Zariadenie, ktoré opúšťa továreň, bolo pred konečným zabalením na kontrolných staniciach dôkladne skontrolované, čo sa týka bezpečnosti a funkčnosti zariadenia.

Pred spustením zariadenia sa podrobne a dôkladne oboznámte s užívatel'skou príručkou. Dodržiavaním pokynov a odporúčaní, ktoré sú v príručke uvedené, predídete nesprávnemu používaniu zariadenia. Príručku uchovajte a uložte ju na takom mieste, aby bola v prípade potreby l'ahko dostupná.

Dôkladne dodržiavajte pokyny a odporúčania uvedené v príručke, vyhnete sa tak neštastným nehodám či úrazom.

S úctou

Amica

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA

• Odsávač používajte iba po prečítaní tohto návo-du!
• Zariadenie je určené iba na domáce, neprofesionálne použitie.
• Výrobča si vyhradzuje právo na vykonávanie zmien, ktoré neovplyvňujú fungovanie zariadenia.
• Výrobca nezodpovedá za prípadné škody alebo požiare spôsobené zariadením následkom nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v tejto príručke.
• Kuchynský odsávač sa používa na odstraňovanie (odsavanie) kuchynských pár. Nepoužívajte ho na iné účely.
• Odsávač, ktorý funguje v režime odsávania, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré od-vádza vzduch smerom von z miestnosti. Dlžka potrubia (najčastejšie rúra ∅ 120 alebo 150 mm) nesmie byť dlhšia ako 4-5 m. Potrubie od-vádzajúce vzduch sa musí používať aj v prípade teleskopických a vstavaných odsávačov používa-ných v režime pohlcovania
• Odsávač, ktorý je nastavený režime pohlcovania, vyžaduje inštaláciu filtra s aktivnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komínové odsávače).
• Odsávač má nézávislé osvetlenie a tiež odtahový ventilátor s možnostou nastavit jednu z niekolkých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálné odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsavače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú velími tážké.

- Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v montážnej príručke plynových zariadení uvedená väčšia vzdiale-nosť, musí to byť pri montáž zohl’adnené (obr. 1).

- Pod kuchynským odsávačom nenechávajte otvorený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energie a nebezpečnú koncentráciu tepla.

- Jedlá pripravované na tuku/oleji musia byť pod stálym dohl’adom, pretože nahriaty olej/tuk sa môže l’ahko zapálit.

- Protitukový filter do kuchynského odsávača sa musí čistiť minimálne raz mesačne, kedže zachytený tuk je l'ahko horl'avý.

- Ak sa v miestnosti, okrem odsávača, využívajú iné zariadenia s neelektickým spal’ovaním (napr. pece na tekuté palivo, prietokové ohrievače), musí sa zabezpečit dostatočné vetranie (prísun vzdu-chu). Bezpečné používanie je možné vtedy, ak pri súčasnom používaní odsávača a iných zariadení,

ktoré spotrebúvajú vzduch v danej miestnosti, na mieste používania týchto zariadení je podtlak maximálne 0,004 milibaru (tieto požiadavky sa nemusia splnit v prípade, ak sa odsávač používa v režime pohlcovača pár).

- Odsávač sa nesmie používať ako plocha na opie-ranie osôb, ktoré sú v kuchyni.

- Odsávač často čistite, tak z vonku ako aj z vnútra (MINIMALNE RAZ MESAČNE), pričom dodržiavajte pokyny uvedené v tejto príručke. V prípade nedodržiavania zásad týkajúcich sa čistenia odsávača, ako aj výmeny filtrov, hrozí riziko vzniku požiaru.

- Ak bude napájací kábel bude poškodený, musí byť vymenený v špecializovanom servise.

- Toto zariadenie nie je prispôsobené k používaniu osobami (v tom detmi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnostou alebo osobami s nedostatočnými skúsenostami a znalostami zariadenia, iba ak je uskutočňované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost.

- Venujte mimoriadnu pozornosť tomu, aby spotrebič nepoužívali deti ponechané bez dozoru.

- Skontrolujte, či el. napätie uvedené na výrobnom štítku zariadenia sa zhoduje s parametrami el. napätia siete.

nainštalovaný a či NEBOL pritlačený odsávačom počas montážnych prác. Zariadenie nepripájajte k el. napätiu predtým, než úplne skončíte montáž zariadenia.

• Odsávač sa nesmie používať bez namontovaných hliníkových protitukových filtrov.
• Pod odsávačom sa v žiadnom prípade nesmú pri-pravovať jedlá s použitím otvoreného ohňa (flam-bovanie). Je to prísne zakázané.
• Co sa týka dodržiavania požadovaných technických a bezpečnostných prostriedkov a pokynov tykajúcich sa odvádzania spalín, bezpodmienečne dodržujte platné miestne predpisy a normy.
• V prípade, ak skrutky, ako aj montážne a upevňujúce prvky nebudu správne (v súlade s touto príručkou) dotiahnuté (upevnené), hrozí riziko úrazu, či dokonca smrti.
• Visiace odsávače fungujú iba v režime pohlcovania pachov.
• POZOR! Chýbajúca inštalácia upevňovacích skru-tiek alebo prostriedkov v súlade s týmito pokyn-mi môže spôsobit úraz elektrickým prúdom.
• Toto zariadenie môže byť používané detmi vo veku 8 rokov a starších, osoby s obmedzenými fyzickými alebo mentálnymi schopnostami, ako aj osobami bez skúsenosti a bez znalostí zariadenia môžu kanvicu používat, pokial'sú dohliadané alebo boli inštruované vzhľadom obsluhy zariadenia bezpečným spôsobom a znajú ohrozenie spojené s používaním zariadenia. Deti si nemôžu so zariadením hrat Čistenie a konzervácia zariadenia nemôže byť vykonávaná detmi ledaže ukončili 8 rokov a sú dohliadané zodpovednou osobou.

ROZBALENIE

Zariadenie je chránené pred poško- dením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlik- vidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES. Ten-to symbol informuje, že toto zariadenie sa po opotrebovaní (skončení používania) nešmie vyhodit do komunálneho odpadu. Užívatel' je povinný zariadenie odovzdat' v zbernom mieste opotrebovaných elek-trických a elektronických zariadení. Subjekty, ktoré sa zaoberajú spracóvaním opotrebovaných zariadení, tzn. miestne zberné miesta, obchody alebo jednotky štátnej správy, vytvárajú príslušný systém, ktorý každému umožnuje odovzdat takéto zariadenia.

Správny postup pri likvidácii elektrického a elektro-nického zariadenia predchádza negativnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebez-pečnych častí ako aj nesprávneho skladovania a re-cyklácie takýchto zariadení.

OBSLUHA

Ovládanie odsávača

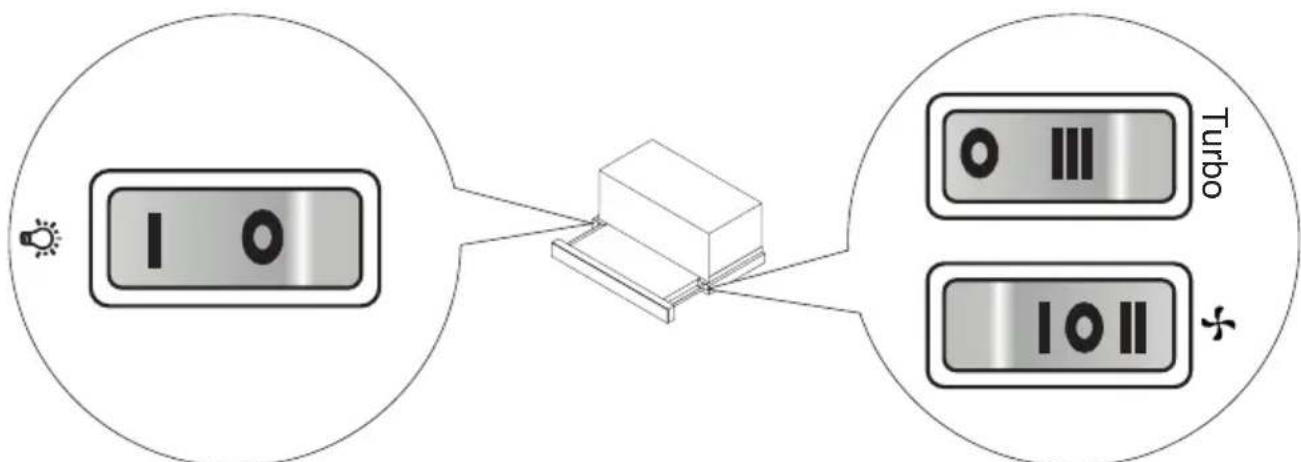

Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uve- dený aj nižšie:

Ovládací panel má nasledujúce tlačidlá (vahadlo). Sú viditel'né po vysu-nutí teleskopického čela.

I- Najnižšia rýchlost. Túto rýchlost používajte, ked' sa nevytvára príliš veľa pary.
- Stredná rýchlost. Túto rýchlost používajte, ked' sa vytvára stredne veľké množstvo pary, napr. pri varení niekolľkých jedál súčasne.
■- Najvyššia rýchlost. Túto rýchlost používajte, ked' ša vytvára velké množstvo pary, napr. pri vyprážaní či grilovaní.
O- Vypnuté odsávanie (po vysùnutí teleskopického čela sa odsávač nespustí.

Tlačidlo označené ako 🌐 je určené na zapínanie/vypínanie osvetlenia. Osvetlenie odsávača funguje nezávisle od odsávania.

V závislosti od modelu keď zasuniete teleskopické čelo aktivuje sa kon- cový spínač, ktorý vypne aj osvetlenie.

Iné dôležité informácie týkajúce sa používania odsávača

Režim pohlcovania: V tomto režime sa prefiltrovaný vzduch cez otvory, ktoré sú na to určené, vracia spät do miestnosti (recirkulácia). Pri tomto nastavení sa musí namontovať uhlíkový filter, a tiež odporúčame namontovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý model, používa sa predovšetkým v komínových odsávačoch).

Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špeciálnym potrubím. V tomto režime nepoužívajte uhlíkový filter (ak je vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120 mm a príslušnych spojok, ktoré si môžete zaobstarať v obchodoch s inštalačnými materiálmi. Pripojenie je potrebné zadať kvalifikovanému technikovi.

Rýchlost ventilátora: Najnižšia a stredná rýchlost ventilátora sa používa v normálnych podmienkach a pri malej koncentrácií pár. Najvyššia rýchlost sa používa iba v prípade vysokej koncentrácie kuchynských pár, napr. počas smaženia, grilovania.

Pozor (týka sa iba univerzálnych odsávačov): Univerzálnne odsávače sú skonštruované tak, že zmena režimu práce odsávača sa musí vykonať ručne. Spôsob zmeny režimu je znázornený na obrázku 8.

Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a teleskopické odsávače používané v režime pohlcovania, musia mať na-montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je po-trebné nasmerovať do miestnosti, tadalafil bude odvádzany prefiltrovaný vzduch.

Pozor: Visiace odsávače fungujú iba v režime pohlcovania.

ČISTENIE A ÚDRŽBA

Konzervácia

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakované povrchy.
• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli.
• Nepoužívajte tvrdé, drsné handričky
• Odporúčame používať vlhkú a jemnú handričku s použitím jemných saponátov.

Pozor: Po niekolkých umytiach v umývačke riadu sa farba hliníkového filtra (mriežky) môže zmenit. Taká zmena farby neznamená, že filter nefunguje správne, a že sa musí vymenit.

Protitukový filter

Protitukový filter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

Pri niektorých modeloch je použitý akrylový filter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade velmi intenzívneho používania.

Uhlíkový filter

Uhlíkový filter sa používajú iba vtedy, ak odsávač pár nie je pripojený na ventilačný komín. Uhlíkový filter je schopný absorbovať pachy až určitú absorpčnú hladinu – nasýtenie. Uhlíkové filtre sa nesmú umývať, nie sú vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 3-4 mesiace alebo častejšie, ak sa odsávač pár využíva intenzívne.

Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení. Výmena osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto príručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.

ZÁRUKA, POPREDAJNÝ SERVIS

Záruka

Záruka sa poskytuje podľa podmienok uyedených v záručnom liste. Výrobca ne odpovedá za akékol'vek škody spôsobené nesprávnym zaobchádzaním a používaním výrobku.

Servis

• Výrobca zariadenia odporúča, aby všetky opravy a nastavovania výrobku vždy vykonával továrenský servis alebo autorizovaný servis výrobcu. Z bezpečnostných dôvodov neopravujte spotrebič svojpomocným spôsobom.
• Opravy vykonávané osobami, ktoré nemajú požadované kvalifikácie, môže predstavovat vážne nebezpečenstvo pre používatel'a zariadenia.
• Minimálna lehota platnostj záruky na zariadenie ponúkané výrobcom, do- vozcom alebo oprávneným zástupčom, je uvedená v záručnom liste.
• Záruka na zariadenie preštava platit v dôsledku vykonania adaptácie, prerobenia zariadenia, poškodenia plomb alebo iných ochrán a zabezpečení zariadenia alebo jeho častí alebo v dôsledku iných nepovolených zásahov do zariadenia, vykonanych v rozpore z používatel'skou príručkou.

Nahlásenie opravy a pomoc v prípade poruchy

Ak je potrebné zariadenie opravit, obrátte sa na autorizovaný servis. Kontaktné údaje servisu, vrátane kontaktného telefónneho čísla, sú uvedené v záručnom liste. Pred tým, ako sa obrátite na servis, pripravte sériové číslo zariadenia, ktoré je uvedené na výrobnom štítku. Na ul'ahčenie ho prepíšte tu:

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• Smernica pre nízke napätie 2014/35/EU
• Smernica elektromagnetickej kompatibility 2014/30/EU
  • Smernica ErP - 2009/125/EČ
  • Smernica RoHS 2011/65/EU

Zariadenie je označené symbolom ca má vyhlásenie o zhode na kontrolu príslušným orgánom dohládu nad trhom.
