Tipo de produto	Combinado frigorífico-congelador
Marca	Bosch
Modelo	KGN393IEQ
Dimensões (A x L x P)	186 cm x 60 cm x 65 cm
Peso líquido	76 kg
Volume total frigorífico	279 L
Volume total congelador	94 L
Classe energética	E (antiga escala A+++ a D)
Consumo anual de energia	248 kWh/ano
Alimentação	220-240 V, 50 Hz
Nível sonoro	39 dB(A)
Sensores	Sensor de temperatura eletrónico
Função de arrefecimento	Ar frio ventilado (No Frost)
Descongelação	Automática (No Frost)
Iluminação interior	LED
Prateleiras	3 prateleiras de vidro de segurança
Gaveta de legumes	1 gaveta com regulação de humidade
Compartimento de congelação	4 gavetas de congelação
Autonomia de frio	19 h
Capacidade de congelação	10 kg/24h
Indicação de temperatura	Ecrã digital do frigorífico e do congelador
Função SuperFrost	Sim, ativação manual
Alarme de porta aberta	Sim
Refrigerante	R600a (isobutano)
Manutenção e limpeza	Limpeza com pano macio e água com sabão
Índice de reparabilidade	8.0/10
Peças sobressalentes disponíveis	Sim, através do serviço pós-venda Bosch

Perguntas frequentes - KGN393IEQ BOSCH

Como ajustar a temperatura do meu frigorífico Bosch KGN393IEQ?

Utilize as teclas de ajuste no painel de comando. A temperatura recomendada para o frigorífico é de +4°C e para o congelador de -18°C.

O que fazer se a luz de alarme acender?

O alarme pode ser devido a uma porta aberta ou a um aumento de temperatura. Verifique o fecho da porta e aguarde que a temperatura volte ao normal. Se o alarme persistir, contacte o serviço ao cliente.

Como descongelar o congelador do meu Bosch KGN393IEQ?

Este modelo está equipado com a tecnologia No Frost, o que significa que não é necessário descongelar manualmente. A descongelação é automática.

Pode-se mudar o sentido de abertura da porta?

Sim, é possível inverter a porta. Consulte o manual para instruções detalhadas ou recorra a um profissional.

Qual é a capacidade de congelação deste frigorífico?

A capacidade de congelação é de 10 kg em 24 horas, o que permite congelar rapidamente grandes quantidades de alimentos frescos.

Como ativar a função SuperFrost?

Prima a tecla SuperFrost. O indicador acende. Esta função baixa a temperatura do congelador para congelar rapidamente os alimentos. Desliga-se automaticamente após cerca de 2 dias.

O que fazer se sair água por baixo do frigorífico?

Verifique se a bandeja de descongelação não está obstruída ou mal posicionada. Limpe-a se necessário. Assegure-se de que o aparelho está nivelado.

Como limpar o interior do frigorífico?

Desligue o aparelho. Retire as prateleiras e gavetas. Limpe com um pano macio e água com sabão. Enxague e seque cuidadosamente antes de ligar novamente.

Onde encontrar as peças sobressalentes para o meu frigorífico Bosch?

As peças sobressalentes estão disponíveis no serviço pós-venda Bosch, online ou em revendedores autorizados. Tenha consigo a referência exata do seu aparelho.

O que fazer se o frigorífico não arrefecer mais?

Verifique se o aparelho está bem ligado e se a tomada funciona. Assegure-se de que a temperatura não está regulada demasiado alta. Se o problema persistir, contacte o serviço técnico.

MANUAL DE UTILIZADOR KGN393IEQ BOSCH

Dicas de resolução - Combinado de refrigeração/congelação

i Sobre este documento.... 547

1.1 Informação importante 547

1.1.1 Finalidade 547

1.2 Explicação dos símbolos.... 547

1.2.1 Níveis de perigo.... 547

1.2.2 Símbolos de perigo 547

1.2.3 Estrutura dos avisos.... 548

1.2.4 Símbolos gerais 548

Segurança....549

2.1 Instruções gerais de segurança.... 549

2.1.1 Todos os eletrodomésticos 549

Ferramentas e auxiliares.... 550

Reparação.... 551

4.1 Substituir a junta da porta 551

4.1.1 Remover a junta da porta 551

4.1.2 Instalar a junta da porta.... 551

4.2 Substituir o puxador da porta 554

4.2.1 Remover o puxador da porta 554

4.2.2 Instalar o puxador da porta 554

4.3 Substituir a dobradiça superior da porta.... 555

4.3.1 Remover a dobradiça superior da porta.... 555

4.3.2 Instalar a dobradiça superior da porta 556

4.4 Substituir a dobradiça superior da porta (porta com visor).... 557

4.4.1 Remover a dobradiça superior da porta.... 557

4.4.2 Instalar a dobradiça superior da porta 558

4.5 Substituir a dobradiça central da porta.... 559

4.5.1 Remover a dobradiça central da porta.... 559

4.5.2 Instalar a dobradiça central da porta 559

4.6 Substituir a dobradiça inferior da porta.... 560

4.6.1 Remover a dobradiça inferior da porta.... 560

4.6.2 Instalar a dobradiça inferior da porta 560

4.7 Substituir a prateleira.... 561

4.7.1 Remover a prateleira.... 561

4.7.2 Instalar a prateleira 561

4.8 Substituir o suporte para garrafas 562

4.8.1 Remover o suporte para garrafas 562

4.8.2 Instalar o suporte para garrafas.... 562

4.9 Substituir a prateleira da porta 563

4.9.1 Remover a prateleira da porta 563

4.9.2 Instalar a prateleira da porta 563

4.10 Substituir a prateleira da porta ajustável.... 564

4.10.1 Remover a prateleira da porta ajustável.... 564

4.10.2 Instalar a prateleira da porta ajustável 564

4.11 Substituir o recipiente para alimentos congelados.... 565

4.11.1 Remover o recipiente para alimentos congelados.... 565

4.11.2 Instalar o recipiente para alimentos congelados 565

4.12 Substituir o recipiente....566

4.12.1 Remover o recipiente.... 566

4.12.2 Instalar o recipiente 566

4.13 Substituir o recipiente extensível.... 567

4.13.1 Remover o recipiente extensível.... 567

4.13.2 Instalar o recipiente extensivel 567

4.14 Substituir a iluminação LED específica.... 568

4.14.1 Remover a iluminação LED específica.... 568

4.14.2 Instalar a iluminação LED específica 568

4.15 Substituir a iluminação LED superior.... 569

4.15.1 Remover a iluminação LED.... 569

4.15.2 Instalar a iluminação LED superior 570

4.16 Substituir a iluminação LED de barra lateral 571

4.16.1 Remover a iluminação LED de barra lateral 571

4.16.2 Instalar a iluminação LED de barra lateral.... 572

4.17 Substituir a iluminação LED específica.... 573

4.17.1 Remover a iluminação LED específica.... 573

4.17.2 Instalar a iluminação LED específica 574

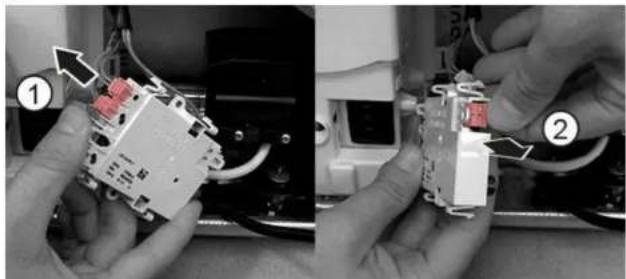

4.18 Substituir o módulo de alimentação elétrica dos LEDs 575

4.18.1 Remover o módulo de alimentação elétrica dos LEDs 575

4.18.2 Instalar o módulo de alimentação elétrica dos LEDs.... 577

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[evial]		Identificação de uma dica simples (apenas texto)
[evial]		Identificação de uma ligação para um tutorial em vídeo
[evial]		Identificação das ferramentas necessárias
[evial]		Identificação das condições prévias necessárias
[evial]		Identificação de uma condição (se ..., então ...)
[evial]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / panela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor[00342013]	60 cm x 50 cm
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]
Ferramenta especial[00342180]
Ventosa[00342224]	∅50 mm
Ponta Torx TX20[00340865]	6,3 mm (1/4")
Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem ofuncionamento a longo termo.
	Se o seu aparelho disposer de dobradiças ou fixações de dobradiçaajustáveis, poderá otimizar o comportamento de fecho subsequentemente.
	Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção.

Reparação

1. If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

2. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir o puxador da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

4.2.1 Remover o puxador da porta

▶ 1. Remova duas tampas roscadas (1).
2. Desaperte dois parafusos (2).
3. Remova o puxador da porta (3).

O puxador da porta está removido.

O puxador da porta para a segunda porta pode ser removido da mesma forma.

4.2.2 Instalar o puxador da porta

Instale pela ordem inversa.

Reparação

4.3 Substituir a dobradiça superior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.

4.3.1 Remover a dobradiça superior da porta

1. Coloque o aparelho sobre o lado traseiro.

A dobradiça superior está removida.

4.3.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

4.4 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Lesões nas costas e musculares

A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados.
São necessárias duas pessoas para mover o aparelho.
▶ Use apenas ferramentas e equipamento adequados.

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

▶ Proteja os aparelhos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

▶ Proteja o componente contra as quedas.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.

4.4.1 Remover a dobradiça superior da porta

1. Coloque o aparelho sobre o lado traseiro.

1. 1. Remova a tampa da dobradiça superior (1).

2. Remova a tampa da caixa de cabos (2).

3. Desconecte a ligação elétrica (3).
4. Desaperte o parafuso de ligação à terra (4).
5. Remova a proteção dos cabos (5).
6. Desaperte o parafuso (6)

A dobradiça superior está removida.

4.4.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

4.5 Substituir a dobradiça central da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.
A dobradiça superior da porta está removida.

4.5.1 Remover a dobradiça central da porta

1. Remova a porta do compartimento de refrigeração (1).
2. Desaperte dois parafusos (2).
3. Remova a dobradiça central (3).

A dobradiça central está removida.

4.5.2 Instalar a dobradiça central da porta

Instale pela ordem inversa.

Reparação

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.
A dobradiça superior está removida.

A dobradiça central está removida.

4.6.1 Remover a dobradiça inferior da porta

1. Remova a porta da zona do congelador (1).
2. Desaperte o parafuso (2)
3. Rode dobradiça inferior para fora (3).
4. Remova a dobradiça inferior (4).

A dobradiça inferior da porta está removida.

4.6.2 Instalar a dobradiça inferior da porta

Instale pela ordem inversa.

Reparação

4.7 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.7.1 Remover a prateleira

▶ Puxe a prateleira para fora.

A prateleira está removida.

4.7.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.8 Substituir o suporte para garrafas

Pré-requisito:

A porta está aberta.

4.8.1 Remover o suporte para garrafas

- Puxe para fora o suporte para garrafas.

O suporte para garrafas está removido.

4.8.2 Instalar o suporte para garrafas

Instale pela ordem inversa.

Reparação

4.9 Substituir a prateleira da porta

Pré-requisito:

A porta está aberta.

4.9.1 Remover a prateleira da porta

▶ Levante a prateleira da porta.

A prateleira da porta está removida.

4.9.2 Instalar a prateleira da porta

Instale pela ordem inversa.

Reparação

4.10 Substituir a prateleira da porta ajustável

Pré-requisito:

A porta está aberta.

4.10.1 Remover a prateleira da porta ajustável

- Levante a prateleira da porta ajustável em altura até esta se soltar do suporte.

A prateleira da porta ajustável está removida.

4.10.2 Instalar a prateleira da porta ajustável

Instale pela ordem inversa.

Reparação

4.11 Substituir o recipiente para alimentos congelados

Pré-requisito:

A porta está aberta.

4.11.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).
2. Remova o recipiente para alimentos (2).

O recipiente para alimentos congelados está removido.

4.11.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.12 Substituir o recipiente

Pré-requisito:

A porta está aberta.

4.12.1 Remover o recipiente

1. Retire o recipiente inferior do frigorífico (1).
2. Retire o recipiente superior do frigorífico (2).

Os recipientes estão removidos.

4.12.2 Instalar o recipiente

Instale pela ordem inversa.

Reparação

4.13 Substituir o recipiente extensível

Pré-requisito:

A porta está aberta.

4.13.1 Remover o recipiente extensível

1. Puxe o recipiente extensível inteiramente para fora (1).
2. Remova o recipiente extensível (2).

O recipiente extensível está removido.

4.13.2 Instalar o recipiente extensível

Instale pela ordem inversa.

Reparação

4.14 Substituir a iluminação LED específica

Ferramentas necessárias:

Ferramenta especial [00342180]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

4.14.1 Remover a iluminação LED específica

1. Use uma ferramenta especial para puxar para fora a iluminação LED específica (1).

1. Desconecte as ligações elétricas da iluminação LED específica.
   A iluminação LED específica está removida.

4.14.2 Instalar a iluminação LED específica

Instale pela ordem inversa.

Reparação

4.15 Substituir a iluminação LED superior

Ferramentas necessárias:

Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO Risco de choque elétrico devido

Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO Rise de olétrie duvid

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As fixações interiores superiores estão removidas.

4.15.1 Remover a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligação elétrica da iluminação LED está desligada.

1. Solte os ganchos da iluminação LED.

1. Remova a iluminação LED, avançando-a.

A iluminação LED está removida.

4.15.2 Instalar a iluminação LED superior

Instale pela ordem inversa.

Reparação

4.16 Substituir a iluminação LED de barra lateral

Ferramentas necessárias:

Ventosa ∅50 mm [00342224]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As prateleiras do compartimento de refrigeração estão removidas.

4.16.1 Remover a iluminação LED de barra lateral

1. Coloque a ventosa no terço superior da iluminação LED de barra lateral.

1. Puxe a ventosa para a frente com a iluminação LED de barra lateral num movimento rotativo.

1. Desconecte a ligação elétrica da iluminação LED de barra lateral. A iluminação LED de barra lateral está removida.

4.16.2 Instalar a iluminação LED de barra lateral

1. Conecte a ligação elétrica da iluminação LED de barra lateral.
2. Fixe a iluminação LED de barra lateral na sua localização na parede do compartimento (os ganchos encaixam).
   A iluminação LED de barra lateral está instalada.

Reparação

4.17 Substituir a iluminação LED específica

Ferramentas necessárias:

Ferramenta especial [00342180]
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As prateleiras do compartimento de refrigeração estão removidas.

4.17.1 Remover a iluminação LED específica

1. Solte a tampa da iluminação LED específica.

1. Puxe a tampa da iluminação LED específica para dentro, empurrando para a frente em simultâneo.

1. Desprenda o módulo da iluminação LED específica.

1. Desconecte a ligação elétrica da iluminação LED específica.

A iluminação LED específica está removida.

4.17.2 Instalar a iluminação LED específica

Instale pela ordem inversa.

Reparação

4.18 Substituir o módulo de alimentação elétrica dos LEDs

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]
Recipiente mín. 200 ml de capacidad

Válido para variantes de aparelho com câmara no frigorífico (CIF).

Os módulos eletrónicos só podem ser reparados pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivasi

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A parte de trás dos aparelhos é acessível.

4.18.1 Remover o módulo de alimentação elétrica dos LEDs

1.

ATENÇÃO!

Risco de danos!

Água de descongelação que seja derramada na parte eletrónica e nas ligações do compressor pode danificar a parte eletrónica do aparelho.

Durante a remoção da mangueira de drenagem garanta que a água de descongelação não é derramada sobre os componentes eletrónicos.

1. Desconecte a mangueira de drenagem da saída de drenagem de água (1).
2. Verta água de descongelação no recipiente.
3. Desconecte a mangueira de drenagem do tabuleiro de evaporação de água (2).

O condensador de arranque do compressor e a caixa do módulo de alimentação elétrica dos LEDs estão soltos.

1. Solte dois ganchos.

O condensador de arranque do compressor e a tampa do módulo de alimentação elétrica dos LEDs estão soltos.

1. Solte quatro ganchos.

O módulo de alimentação elétrica dos LEDs está solto.

1. Desligue as ligações elétricas (1) e (2) do módulo de alimentação elétrica dos LEDs.

O módulo de alimentação elétrica dos LEDs está removido.

4.18.2 Instalar o módulo de alimentação elétrica dos LEDs

Instale pela ordem inversa.
