KGN393IEQ - Hladilnik BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Kombinirani hladilnik-zamrzovalnik
Znamka	Bosch
Model	KGN393IEQ
Mere (V x Š x G)	186 cm x 60 cm x 65 cm
Neto teža	76 kg
Skupna prostornina hladilnika	279 L
Skupna prostornina zamrzovalnika	94 L
Energetski razred	E (stara lestvica A+++ do D)
Letna poraba energije	248 kWh/leto
Napajanje	220-240 V, 50 Hz
Raven hrupa	39 dB(A)
Senzorji	Elektronski temperaturni senzor
Funkcija hlajenja	Prezračevan hladni zrak (No Frost)
Odtaljevanje	Samodejno (No Frost)
Notranja osvetlitev	LED
Police	3 varnostne steklene police
Predal za zelenjavo	1 predal z regulacijo vlage
Zamrzovalni predel	4 zamrzovalni predali
Avtonomija hlajenja	19 h
Zmogljivost zamrzovanja	10 kg/24h
Prikaz temperature	Digitalni prikaz temperature hladilnika in zamrzovalnika
Funkcija SuperFrost	Da, ročna aktivacija
Alarm za odprta vrata	Da
Hladilno sredstvo	R600a (izobutan)
Vzdrževanje in čiščenje	Čiščenje z mehko krpo in milnico
Indeks popravljivosti	8.0/10
Razpoložljivi nadomestni deli	Da, prek servisa Bosch

Pogosto zastavljena vprašanja - KGN393IEQ BOSCH

Kako nastaviti temperaturo mojega hladilnika Bosch KGN393IEQ?

Uporabite tipke za nastavitev na nadzorni plošči. Priporočena temperatura za hladilnik je +4°C, za zamrzovalnik pa -18°C.

Kaj storiti, če se prižge alarmna lučka?

Alarm je lahko posledica odprtih vrat ali povišanja temperature. Preverite zaprtost vrat in počakajte, da se temperatura normalizira. Če alarm ne preneha, kontaktirajte servis.

Kako odtajati zamrzovalnik mojega Bosch KGN393IEQ?

Ta model je opremljen s tehnologijo No Frost, kar pomeni, da ročno odtaljevanje ni potrebno. Odtaljevanje je samodejno.

Ali je mogoče spremeniti smer odpiranja vrat?

Da, vrata je možno obrniti. Za podrobna navodila si oglejte navodila za uporabo ali pokličite strokovnjaka.

Kakšna je zmogljivost zamrzovanja tega hladilnika?

Zmogljivost zamrzovanja je 10 kg v 24 urah, kar omogoča hitro zamrzovanje večjih količin sveže hrane.

Kako aktivirati funkcijo SuperFrost?

Pritisnite tipko SuperFrost. Lučka zasveti. Ta funkcija zniža temperaturo zamrzovalnika za hitro zamrzovanje hrane. Samodejno se izklopi po približno 2 dneh.

Kaj storiti, če pod hladilnikom teče voda?

Preverite, ali je odtaljevalna posoda zamašena ali nepravilno nameščena. Po potrebi jo očistite. Prepričajte se, da je aparat poravnan.

Kako očistiti notranjost hladilnika?

Izključite aparat. Odstranite police in predale. Očistite z mehko krpo in milnico. Pred ponovnim vklopom temeljito sperite in osušite.

Kje najdem nadomestne dele za moj hladilnik Bosch?

Nadomestni deli so na voljo pri servisu Bosch, na spletu ali pri pooblaščenih prodajalcih. Pripravite si natančno referenco vašega aparata.

Kaj storiti, če hladilnik ne hladi več?

Preverite, ali je aparat pravilno priključen in ali vtičnica deluje. Prepričajte se, da temperatura ni nastavljena previsoko. Če težave ne odpravite, kontaktirajte tehnični servis.

NAVODILA ZA UPORABO KGN393IEQ BOSCH

4.7.1 Plaukta iznemšana.... 433

4.12.1 Tvertnes iznemšana 438

4.7.1 Plaukta iznemšana

- Izvelciet plauktu.

4.12.1 Tvertnes iznemšana

1. Iznemiet ledusskapja apakšējo tvertni (1).
2. Iznemiet ledusskapja augšējo tvertni (2).

1. Pilnībā izvelciet izvelkamo tvertni (1).
2. Iznemiet izvelkamo tvertni (2).

4.17.1 LED starmeša nonemšana

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 643

1.1 Pomembne informacije 643

1.1.1 Namen 643

1.2 Razlaga simbolov 643

1.2.1 Stopnje nevarnosti 643

1.2.2 Simboli za nevarmost....643

1.2.3 Struktura opozoril....644

1.2.4 Splošni simboli 644

Varnost....6

2.1 Splošna varnostna navodila 645

2.1.1 Vsi gospodinjski aparati....645

Orodja in pripomočki.... 646

Popravilo 647

4.1 Zamenjava tesnila vrat....647

4.1.1 Odstranjevanje tesnila vrat 647

4.1.2 Namestitev tesnila vrat 647

4.2 Zamenjava ročaja vrat 650

4.2.1 Odstranjevanje ročaja vrat....650

4.2.2 Namestitev ročaja vrat....650

4.3 Zamenjava zgornjega tečaja vrat....651

4.3.1 Odstranjevanje zgornjega tečaja vrat 651

4.3.2 Namestitev zgornjega tečaja vrat 652

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom).... 653

4.4.1 Odstranjevanje zgornjega tečaja vrat 653

4.4.2 Namestitev zgornjega tečaja vrat 654

4.5.2 Namestitev srednjega tečaja vrat 655

4.6.1 Odstranjevanje spodnjega tečaja vrat.... 656

4.6.2 Namestitev spodnjega tečaja vrat 656

4.7 Zamenjava police 657

4.7.1 Odstranjevanje police....657

4.7.2 Namestitev police....657

4.8 Zamenjava nosilca za steklenice....658

4.8.1 Odstranjevanje nosilca za steklenice 658

4.8.2 Namestitev nosilca za steklenice 658

4.9 Zamenjava vratnega predala 659

4.9.1 Odstranjevanje vratnega predala.... 659

4.9.2 Namestitev vratnega predala....659

4.10 Zamenjava nastavljivega vratnega predala 660

4.10.1 Odstranjevanje nastavljivega vratnega predala.... 660

4.10.2 Namestitev nastavljivega vratnega predala 660

4.11.1 Odstranjevanje predala za zamrznjena živila.... 661

4.11.2 Namestitev predala za zamrznjena živila.... 661

4.12 Zamenjava predala 662

4.12.1 Odstranjevanje predala....662

4.12.2 Namestitev predala....662

4.13 Zamenjava razširljivega predala.... 663

4.13.1 Odstranjevanje razširljivega predala 663

4.13.2 Namestitev razširljivega predala 663

4.14 Zamenjava točkovne lučke LED.... 664

4.14.1 Odstranjevanje točkovne lučke LED 664

4.14.2 Namestitev točkovne lučke LED 664

4.15 Zamenjava zgornje lučke LED 665

4.15.1 Odstranjevanje lučke LED.... 665

4.15.2 Namestitev zgornje lučke LED 666

4.16 Zamenjava stranske svetlobne letve LED 667

4.16.1 Odstranjevanje stranske svetlobne letve LED.... 667

4.16.2 Namestitev stranske svetlobne letve LED 668

4.17 Zamenjava točkovne lučke LED.... 669

4.17.1 Odstranjevanje točkovne lučke LED 669

4.17.2 Namestitev točkovne lučke LED 670

4.18 Zamenjava modula LED električnega napajanja....671

4.18.1 Odstranjevanje modula LED električnega napajanja 671

4.18.2 Namestitev modula LED električnega napajanja.... 673

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

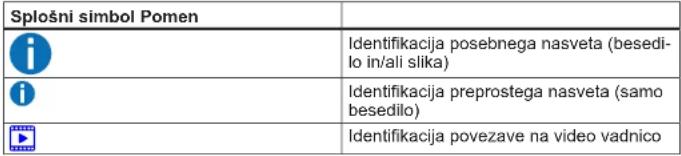

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Ploščati izvijač Steblo	2,4 mm x 0,4 mm x60 mm, v kompletu [00341820]
Posebno orodje[00342180]
Vakuumski prisesek[00342224]	∅50 mm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Ploščati izvijač Steblo	10 mm x 1,6 mm x200 mm

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ⑨ Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dva pokrovčka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev ročaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

4.3.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

2. Pokrovček zgomjega tečaja povlecite stran (2).

3. Zavrtite pokrovček tečaja (3).
4. Odstranite pokrovček zgornjega tečaja (4).
5. Odvijte vijaka (5).
6. Odstranite zgornji tečaj (6).

Zgomji tečaj je odstranjen.

4.3.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

OPOZORILO

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
- Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

4.4.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Odstranite pokrovček zgornjega tečaja (1).

2. Odstranite pokrovček odprtine za kable (2).

3. Odklopite električno povezavo (3)
4. Odvijte vijak za ozemljitev (4)
5. Odstranite kabelsko zaščito (5).
6. Odvijte vijak (6)

Zgomji tečaj je odstranjen.

4.4.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj vrat je odstranjen.

4.5.1 Odstranjevanje srednjega tečaja vrat

1. Odstranite vrata hladilnega dela (1).
2. Odvijte vijaka (2).
3. Odstranite srednji tečaj (3).

4.5.2 Namestitev srednjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
- Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj je odstranjen.
Srednji tečaj je odstranjen.

2021-09-30_9001631452 Avtorske pravice BSH Hausgeräte GmbH Stran 656 od 769

4.6.1 Odstranjevanje spodnjega tečaja vrat

▶ 1. Odstranite vrata zamrzovalnega dela (1).
2. Odvijte vijak (2).
3. Spodnji tečaj zavrtite navzven (3).
4. Odstranite spodnji tečaj (4).

Spodnji tečaj vrat je odstranjen.

4.6.2 Namestitev spodnjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police

- Izvlecite polico.

Nosilec za steklenice je odstranjen.

4.8.2 Namestitev nosilca za steklenice

- Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.9.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.10 Zamenjava nastavljivega vratnega predala

Zahteva:

Vrata so odprta.

4.10.1 Odstranjevanje nastavljivega vratnega predala

▶ Vratni predal, nastavljiv po višini, pomikajte navzgor, dokler se ne sprosti iz držala.

4.10.2 Namestitev nastavljivega vratnega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.11.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za živila (2).

4.11.2 Namestitev predala za zamrznjena živila

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava predala

Zahteva:

Vrata so odprta.

4.12.1 Odstranjevanje predala

1. Izvlecite spodnji predal hladilnika (1).
2. Izvlecite zgornji predal hladilnika (2).

Predala sta odstranjena.

4.12.2 Namestitev predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.13 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.13.1 Odstranjevanje razširljivega predala

1. Razširljivi predal izvlecite do konca (1).
2. Odstranite razširljivi predal (2).

4.13.2 Namestitev razširljivega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.14 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.

4.14.1 Odstranjevanje točkovne lučke LED

1. Točkovno lučko LED izvlecite s posebnim orodjem (1).

1. Odklopite električne priključke točkovne lučke LED.
   Točkovna lučka LED je odstranjena.

4.14.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.15 Zamenjava zgornje lučke LED

Posebna orodja:

Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST Nevarnost električnega udara zaradi delov pod napetostjo! Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila ► Električne dele mora popraviti kvalificiran električar. ► Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST Nevarnost električnega udara zaradi delov pod napetostjo! Smrt zaradi električnega udara ► Izključite aparate iz električnega omrežja vsaj 60 sekund pred za četkom popravil.

PREVIDNO Ostri robovi! Ureznine ► Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Odstranjeni so zgornji notranji elementi aparata.

4.15.1 Odstranjevanje lučke LED

Lučka LED je odstranjena.

4.15.2 Namestitev zgornje lučke LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava stranske svetlobne letve LED

Posebna orodja:

Vakuumski prisesek ∅50 mm [00342224]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.
Police hladilnega dela so odstranjene.

4.16.1 Odstranjevanje stranske svetlobne letve LED

1. Prisesek namestite na zgornjo tretjino stranske svetlobne letve LED.

1. S krožnim gibom povlecite prisesek s stransko svetlobno letvijo LED k sebi.

1. Odklopite električno povezavo stranske svetlobne letve LED.

Stranska svetlobna letev LED je odstranjena.

4.16.2 Namestitev stranske svetlobne letve LED

1. Priključite električno povezavo stranske svetlobne letve LED.
2. Stransko svetlobno letev LED pritrdite na njeno mesto na steni hladilnika (zatiči se zaskočijo).
   Stranska svetlobna letev LED je nameščena.

Popravilo

4.17 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]
Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Police hladilnega dela so odstranjene.

4.17.1 Odstranjevanje točkovne lučke LED

1. Sprostite pokrovček točkovne lučke LED.

1. Odklopite modul točkovne lučke LED.

1. Odklopite električno povezavo točkovne lučke LED.

Točkovna lučka LED je odstranjena.

4.17.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.18 Zamenjava modula LED električnega napajanja

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]
Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]
Posoda Prostornine min. 200 ml

Veljavno za izvedbe aparatov s kamero v hladilniku (Camera in Fridge – CIF).

Elektronske module lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Zivljenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.
Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Zadnja stran aparata je prosto dostopna.

4.18.1 Odstranjevanje modula LED električnega napajanja

1.

POZOR!

Nevarnost poškodbe!

Škropljenje odtaljene vode po elektroniki kompresorja in priključkih lahko poškoduje elektroniko aparata.

Med odstranjevanjem odtočne cevi poskrbite, da se odtaljena voda ne bo polila po elektronskih komponentah.

1. Odstranite odtočno cev z odvoda za vodo (1).
2. Vodo nalijte v posodo.
3. Odstranite odtočno cev s pladnja za izparelo vodo (2).

Sprostita se zagonski kondenzator kompresorja in škatla modula LED električnega napajanja.

1. Sprostite zatiča.

Sprostita se zagonski kondenzator kompresorja in pokrov modula LED električnega napajanja.

1. Sprostite štiri zatiče.

Sprosti se modul LED električnega napajanja.

1. Odklopite električne priključke (1) in (2) modula LED električnega napajanja.

Modul LED električnega napajanja se odstrani.

Popravilo

4.18.2 Namestitev modula LED električnega napajanja

▶ Namestite v obratnem vrstnem redu.
