Produkttyp	Kühl-/Gefrierkombination
Marke	Bosch
Modell	KGN393IEQ
Maße (H x B x T)	186 cm x 60 cm x 65 cm
Nettogewicht	76 kg
Gesamtvolumen Kühlteil	279 L
Gesamtvolumen Gefrierteil	94 L
Energieeffizienzklasse	E (alte Skala A+++ bis D)
Jährlicher Energieverbrauch	248 kWh/Jahr
Stromversorgung	220-240 V, 50 Hz
Geräuschpegel	39 dB(A)
Sensoren	Elektronischer Temperatursensor
Kühlfunktion	Umluftkühlung (No Frost)
Abtauung	Automatisch (No Frost)
Innenbeleuchtung	LED
Ablagen	3 Sicherheitsglasablagen
Gemüseschublade	1 Schublade mit Feuchtigkeitsregulierung
Gefrierfach	4 Gefrierschubladen
Kühldauer bei Stromausfall	19 h
Gefriervermögen	10 kg/24h
Temperaturanzeige	Digitale Anzeige für Kühl- und Gefrierteil
SuperFrost-Funktion	Ja, manuelle Aktivierung
Alarm bei offener Tür	Ja
Kältemittel	R600a (Isobutan)
Pflege und Reinigung	Reinigung mit weichem Tuch und Seifenwasser
Reparaturfähigkeitsindex	8.0/10
Ersatzteile verfügbar	Ja, über den Bosch Kundendienst

Häufig gestellte Fragen - KGN393IEQ BOSCH

Wie stelle ich die Temperatur meines Bosch KGN393IEQ Kühlschranks ein?

Verwenden Sie die Einstelltasten am Bedienfeld. Die empfohlene Temperatur für den Kühlschrank beträgt +4°C und für den Gefrierschrank -18°C.

Was tun, wenn die Alarmleuchte aufleuchtet?

Der Alarm kann durch eine offene Tür oder einen Temperaturanstieg verursacht werden. Überprüfen Sie den Türverschluss und warten Sie, bis die Temperatur wieder normal ist. Wenn der Alarm anhält, kontaktieren Sie den Kundendienst.

Wie taufe ich den Gefrierschrank meines Bosch KGN393IEQ ab?

Dieses Modell ist mit der No-Frost-Technologie ausgestattet, was bedeutet, dass kein manuelles Abtauen erforderlich ist. Das Abtauen erfolgt automatisch.

Kann die Türanschlagrichtung geändert werden?

Ja, die Tür kann umgehängt werden. Beachten Sie die Anleitung für detaillierte Anweisungen oder ziehen Sie einen Fachmann hinzu.

Wie hoch ist das Gefriervermögen dieses Kühlschranks?

Das Gefriervermögen beträgt 10 kg in 24 Stunden, was ein schnelles Einfrieren großer Mengen frischer Lebensmittel ermöglicht.

Wie aktiviere ich die SuperFrost-Funktion?

Drücken Sie die SuperFrost-Taste. Die Kontrollleuchte leuchtet auf. Diese Funktion senkt die Temperatur im Gefrierschrank, um Lebensmittel schnell einzufrieren. Sie schaltet sich nach etwa 2 Tagen automatisch aus.

Was tun, wenn Wasser unter dem Kühlschrank austritt?

Überprüfen Sie, ob die Tauwasserschale verstopft oder falsch positioniert ist. Reinigen Sie sie bei Bedarf. Stellen Sie sicher, dass das Gerät waagerecht steht.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie Ablagen und Schubladen. Reinigen Sie mit einem weichen Tuch und Seifenwasser. Spülen und trocknen Sie gründlich, bevor Sie es wieder in Betrieb nehmen.

Wo finde ich Ersatzteile für meinen Bosch Kühlschrank?

Ersatzteile sind beim Bosch Kundendienst, online oder bei autorisierten Händlern erhältlich. Halten Sie die genaue Gerätenummer bereit.

Was tun, wenn der Kühlschrank nicht mehr kühlt?

Überprüfen Sie, ob das Gerät eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Temperatur nicht zu hoch eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

BEDIENUNGSANLEITUNG KGN393IEQ BOSCH

2021-09-30_9001631452 Auteursrecht BSH Hausgeräte GmbH Blz. 139 van 769

2021-09-30_9001631452 Auteursrecht BSH Hausgeräte GmbH Blz. 143 van 769

2021-09-30_9001631452 Auteursrecht BSH Hausgeräte GmbH Blz. 144 van 769

4.8.2 Flessenrek monteren

2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Page 164 of 769

2021-09-30_9001631452 Autoriöigus: BSH Hausgeräte GmbH Lk 196 alates 769

Reparatur Hinweise - Kühl- und Gefrierkombination

Zu diesem Dokument...... 291

1.1 Wichtige Hinweise: 291
1.1.1 Zweck 291

1.2 Zeichenerklärung.... 291

1.2.1 Gefahrenstufen.... 291

1.2.2 Gefahrensymbole 291

1.2.3 Struktur der Warnhinweise.... 292

1.2.4 Allgemeine Symbole 292

Sicherheit.... 293

2.1 Allgemeine Sicherheitshinweise 293

2.1.1 Alle Hausgeräte 293

Werkzeuge und Hilfsmittel.... 294

Instandsetzen 295

4.1 Austauschen der Türdichtung....295

4.1.1 Ausbauen der Türdichtung.... 295

4.1.2 Einbauen der Türdichtung 295

4.2 Austauschen des Türgriffs.... 298

4.2.1 Ausbauen des Türgriffs 298

4.2.2 Einbauen des Türgriffs 298

4.3 Austauschen des oberen Türscharniers 299

4.3.1 Ausbauen des oberen Türscharniers.... 299

4.3.2 Einbauen des oberen Türscharniers.... 300

4.4 Austauschen des oberen Türscharniers (Tür mit Anzeige) 301

4.4.1 Ausbauen des oberen Türscharniers.... 301

4.4.2 Einbauen des oberen Türscharniers.... 302

4.5 Austauschen des mittleren Türscharniers.... 303

4.5.1 Ausbauen des mittleren Türscharniers 303

4.5.2 Einbauen des mittleren Türscharniers 303

4.6 Austauschen des unteren Türscharniers 304

4.6.1 Ausbauen des unteren Türscharniers.... 304

4.6.2 Einbauen des unteren Türschamiers.... 304

4.7 Austauschen der Ablage 305

4.7.1 Ausbauen der Ablage 305

4.7.2 Einbauen der Ablage.... 305

4.8 Austauschen der Flaschenablage 306

4.8.1 Ausbauen der Flaschenablage 306

4.8.2 Einbauen der Flaschenablage 306

4.9 Austauschen des Türabstellers 307

4.9.1 Ausbauen des Türabstellers.... 307

4.9.2 Einbauen des Türabstellers.... 307

4.10 Austauschen des verstellbaren Türabstellers.... 308

4.10.1 Ausbauen des verstellbaren Türabstellers.... 308

4.10.2 Einbauen des verstellbaren Türabstellers.... 308

4.11 Austauschen des Gefriergutbehälters.... 309

4.11.1 Ausbauen des Gefriergutbehälters 309

4.11.2 Einbauen des Gefriergutbehälters 309

4.12 Austauschen des Behälters 310

4.12.1 Ausbauen des Behälters 310

4.12.2 Einbauen des Behälters.... 310

4.13 Austauschen des ausziehbaren Behälters 311

4.13.1 Ausbauen des ausziehbaren Behälters.... 311

4.13.2 Einbauen des ausziehbaren Behälters.... 311

4.14 Austauschen des LED-Strahlers 312

4.14.1 Ausbauen des LED-Strahlers 312

4.14.2 Einbauen des LED-Strahlers 312

4.15 Austauschen des LED-Oberlichts.... 313

4.15.1 Ausbauen der LED-Beleuchtung 313

4.15.2 Einbauen des LED-Oberlichts 314

4.16 Austauschen der seitlichen LED-Beleuchtung.... 315

4.16.1 Ausbauen der seitlichen LED-Beleuchtung 315

4.16.2 Einbauen der seitlichen LED-Beleuchtung 316

4.17 Austauschen des LED-Strahlers 317

4.17.1 Ausbauen des LED-Strahlers 317

4.17.2 Einbauen des LED-Strahlers 318

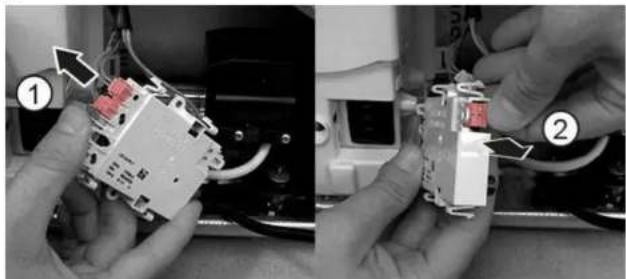

4.18 Austauschen des LED-Stromversorgungsmoduls.... 319

4.18.1 Ausbauen des LED-Stromversorgungsmoduls 319

4.18.2 Einbauen des LED-Stromversorgungsmoduls 321

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
[Start]		Kennzeichnung eines Links zu einer Videoanleitung
[End]		Kennzeichnung erforderlicher Werkzeuge
[Start]		Kennzeichnung erforderlicher Voraussetzungen
[End]		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
[Start]		Kennzeichnung eines Ergebnisses
[Start]Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Schlitzschrauben-dreher	Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]
Spezialwerkzeug[00342180]
Saugnapf[00342224]	∅50 mm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Schlitzschrauben-dreher	Klinge 10 mm x 1,6 mm x 200 mm

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Türgriffs

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.

4.2.1 Ausbauen des Türgriffs

▶ 1. Die beiden Schraubkappen entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Den Türgriff entfernen (3).

Der Türgriff ist entfernt.

Der Türgriff für die zweite Tür kann auf die gleiche Art und Weise entfernt werden.

4.2.2 Einbauen des Türgriffs

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des oberen Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

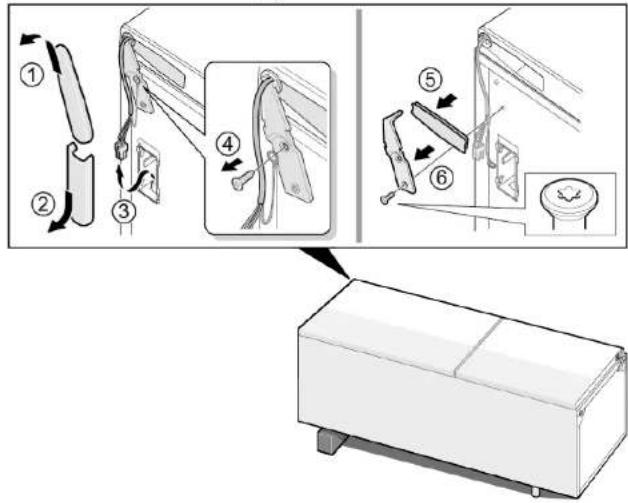

4.3.1 Ausbauen des oberen Türscharniers

1. Das Gerät auf die Rückseite legen.

1. 1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).

2. Die obere Scharnierabdeckung abziehen (2).

3. Die Scharnierabdeckung drehen (3).
4. Die obere Scharnierabdeckung entfernen (4).
5. Die beiden Schrauben herausschrauben (5).
6. Das obere Schamier entfernen (6).

Das obere Scharnier ist entfernt.

4.3.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des oberen Türscharniers (Tür mit Anzeige)

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
- Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNING

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

4.4.1 Ausbauen des oberen Türscharniers

1. Das Gerät auf die Rückseite legen.

1. 1. Die obere Scharnierabdeckung entfernen (1).

2. Die Kabelboxabdeckung entfernen (2).

3. Den elektrischen Anschluss trennen (3).
4. Die Erdanschlussschraube herausschrauben (4).
5. Den Kabelschutz entfernen (5).
6. Die Schraube herausschrauben (6).

Das obere Scharnier ist entfernt.

4.4.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des mittleren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Türscharnier ist entfernt.

4.5.1 Ausbauen des mittleren Türscharniers

▶ 1. Die Kühlraumtür entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Das mittlere Scharnier entfernen (3).

Das mittlere Scharnier ist entfernt.

4.5.2 Einbauen des mittleren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des unteren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Scharnier ist entfernt.

Das mittlere Scharnier ist entfernt.

4.6.1 Ausbauen des unteren Türscharniers

1. Die Gefrierraumtür entfernen (1).
2. Die Schraube herausschrauben (2).
3. Das untere Scharnier nach außen drehen (3).
4. Das untere Scharnier entfernen (4).

Das untere Türscharnier ist entfernt.

4.6.2 Einbauen des unteren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.7.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen der Flaschenablage

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen der Flaschenablage

Die Flaschenablage herausziehen.

Die Flaschenablage ist entfernt.

4.8.2 Einbauen der Flaschenablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.9.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des verstellbaren Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.10.1 Ausbauen des verstellbaren Türabstellers

- Den höhenverstellbaren Türabsteller nach oben bewegen, bis er sich aus der Halterung löst.

Der verstellbare Türabsteller ist entfernt.

4.10.2 Einbauen des verstellbaren Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.11.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.11.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen des Behälters

Voraussetzung:

√ Die Tür ist offen.

4.12.1 Ausbauen des Behälters

1. Den unteren Kühlschrankbehälter entnehmen (1).
2. Den oberen Kühlschrankbehälter entnehmen (2).

Die Behälter sind entfernt.

4.12.2 Einbauen des Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Austauschen des ausziehbaren Behälters

Voraussetzung:

Die Tür ist offen.

4.13.1 Ausbauen des ausziehbaren Behälters

1. Den ausziehbaren Behälter vollständig herausziehen (1).
2. Den ausziehbaren Behälter entfernen (2).

Der ausziehbare Behälter ist entfernt.

4.13.2 Einbauen des ausziehbaren Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.14 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.

4.14.1 Ausbauen des LED-Strahlers

1. Den LED-Strahler mithilfe von Spezialwerkzeug herausziehen (1).

1. Die elektrischen Anschlüsse des LED-Strahlers abziehen.

Der LED-Strahler ist entfernt.

4.14.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.15 Austauschen des LED-Oberlichts

Spezielle Hilfsmittel:

Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die oberen Innenausstattungsteile sind entfernt.

4.15.1 Ausbauen der LED-Beleuchtung

1. Die LED-Beleuchtung nach links schieben.

Der elektrische Anschluss der LED-Beleuchtung ist getrennt.

1. Die Haken der LED-Beleuchtung lösen.

1. Die LED-Beleuchtung nach vorn entnehmen.

Die LED-Beleuchtung ist entfernt.

4.15.2 Einbauen des LED-Oberlichts

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.16 Austauschen der seitlichen LED-Beleuchtung

Spezielle Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.16.1 Ausbauen der seitlichen LED-Beleuchtung

1. Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.

1. Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen. Die seitliche LED-Beleuchtung ist entfernt.

4.16.2 Einbauen der seitlichen LED-Beleuchtung

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.
2. Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraumwand montieren (Haken einrasten).
   Die seitliche LED-Beleuchtung ist eingebaut.

Instandsetzen

4.17 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.17.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.17.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.18 Austauschen des LED-Stromversorgungsmoduls

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]
Behälter min. 200 ml Kapazität

Gilt für Gerätevarianten mit „Kamera im Kühlschrank“ (CIF, Camera in Fridge).

Reparaturen an Elektronikmodulen dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur - Elektroteile sollten von eine Elektrofachkraft repariert werden. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Tod durch Stromschlag ▶ Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Scharfe Kanten! Schnittverletzungen ► Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Geräterückseite ist zugänglich.

4.18.1 Ausbauen des LED-Stromversorgungsmoduls

1.

ACHTUNG

Beschädigungsgefahr!

Wenn Tauwasser auf die Elektronik und die Anschlüsse des Kompressors gelangt, kann es zur Beschädigung der Geräteelektronik kommen.

Beim Entfernen des Ablaufschlauchs darauf achten, dass kein Tauwasser auf die Elektronikkomponenten gelangt.

1. Den Ablaufschlauch vom Wasserablauf (1) trennen.
2. Tauwasser in den Behälter füllen.
3. Den Ablaufschlauch von der Wasserverdunstungsschale trennen (2).

1. Die Schraube herausschrauben.

Der Kompressoranlaufkondensator und das LED-Stromversorgungsmodul-Gehäuse werden freigegeben.

1. Die beiden Haken lösen.

Die Abdeckung des Kompressoranlaufkondensators und des LED-Stromversorgungsmodul-Gehäuses wird freigegeben.

1. Die vier Haken lösen.

Das LED-Stromversorgungsmodul wird freigegeben.

1. Die elektrischen Anschlüsse (1) und (2) des LED-Stromversorgungsmoduls trennen.

Das LED-Stromversorgungsmodul ist ausgebaut.

4.18.2 Einbauen des LED-Stromversorgungsmoduls

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Strona 528 z 769

2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Strona 543 z 769

2021-09-30_9001631452 Copyright BSH Hausgeräte GmbH Pagina 587 de la 769

2021-09-30_9001631452 Copyright BSH Hausgeräte GmbH Pagina 591 de la 769

2021-09-30_9001631452 Copyright BSH Hausgeräte GmbH Pagina 592 de la 769

4.2.1 Ta bort dörrhandtag 714

4.2.2 Montera dörrhandtag....714

4.2 Byta dörrhandtag

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm

Förutsättning:

4.2.1 Ta bort dörrhandtag
