Produkttype	Kombinert kjøle- og fryseskap
Merke	Bosch
Modell	KGN393IEQ
Mål (H x B x D)	186 cm x 60 cm x 65 cm
Netto vekt	76 kg
Totalt kjøleskapsvolum	279 L
Totalt frysevolum	94 L
Energiklasse	E (gammel skala A+++ til D)
Årlig energiforbruk	248 kWh/år
Strømforsyning	220-240 V, 50 Hz
Støynivå	39 dB(A)
Sensorer	Elektronisk temperatursensor
Kjølefunksjon	Ventilert kald luft (No Frost)
Avriming	Automatisk (No Frost)
Innvendig belysning	LED
Hyller	3 glasshyller med sikkerhetsglass
Grønnsaksskuff	1 skuff med fuktighetsregulering
Fryserom	4 fryseskuffer
Kuldebevaringstid	19 timer
Frysekapasitet	10 kg/24 timer
Temperaturindikasjon	Digital display for kjøleskap og fryser
SuperFrost-funksjon	Ja, manuell aktivering
Alarm ved åpen dør	Ja
Kjølemiddel	R600a (isobutan)
Vedlikehold og rengjøring	Rengjøring med myk klut og såpevann
Reparerbarhetsindeks	8.0/10
Reservedeler tilgjengelige	Ja, via Bosch kundeservice

Ofte stilte spørsmål - KGN393IEQ BOSCH

Hvordan justere temperaturen på kjøleskapet mitt Bosch KGN393IEQ?

Bruk justeringsknappene på kontrollpanelet. Anbefalt temperatur for kjøleskapet er +4°C og for fryseren -18°C.

Hva gjør jeg hvis alarmlampen lyser?

Alarmen kan skyldes en åpen dør eller temperaturøkning. Kontroller at døren er lukket og vent til temperaturen normaliseres. Hvis alarmen vedvarer, kontakt kundeservice.

Hvordan avrimer jeg fryseren på min Bosch KGN393IEQ?

Denne modellen er utstyrt med No Frost-teknologi, noe som betyr at det ikke er nødvendig å avrime manuelt. Avrimingen er automatisk.

Kan man endre dørens åpningsretning?

Ja, det er mulig å reversere døren. Se bruksanvisningen for detaljerte instruksjoner eller ta kontakt med en fagperson.

Hva er frysekapasiteten til dette kjøleskapet?

Frysekapasiteten er 10 kg i løpet av 24 timer, noe som gjør det mulig å raskt fryse store mengder fersk mat.

Hvordan aktiverer jeg SuperFrost-funksjonen?

Trykk på SuperFrost-knappen. Lampen tennes. Denne funksjonen senker temperaturen i fryseren for å fryse mat raskt. Den slås av automatisk etter omtrent 2 dager.

Hva gjør jeg hvis det renner vann under kjøleskapet?

Kontroller at avrimingsskuffen ikke er tett eller feilplassert. Rengjør den om nødvendig. Forsikre deg om at apparatet står i vater.

Hvordan rengjør jeg innsiden av kjøleskapet?

Koble apparatet fra strømmen. Ta ut hyller og skuffer. Rengjør med en myk klut og såpevann. Skyll og tørk grundig før du setter alt på plass igjen.

Hvor finner jeg reservedeler til Bosch-kjøleskapet mitt?

Reservedeler er tilgjengelige hos Bosch kundeservice, på nettet eller hos autoriserte forhandlere. Ha apparatets nøyaktige referanse tilgjengelig.

Hva gjør jeg hvis kjøleskapet ikke kjøler lenger?

Kontroller at apparatet er riktig tilkoblet og at stikkontakten fungerer. Forsikre deg om at temperaturen ikke er stilt for høyt. Hvis problemet vedvarer, kontakt teknisk service.

BRUKSANVISNING KGN393IEQ BOSCH

Ryg- og muskelskader

▶ Brug beskyttelseshandsker.

ADVARSEL

Apparater på skrå kan glide!

Knoglebrud/klemskader

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

Sørg for at sikre komponenten mod at falde ned.

BEMÆRK!

Fare for nedfaldende dele pga. løsnede skruer!

▶ Løft dørhylden opad.

Frostvarebeholderen er fjernet.

4.11.2 Montering af frostvarebeholder

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Elektriske dele skal repareres af kvalificerede elektrikere.

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Brug beskyttelseshandsker.

Preindstilling:

LED-spotlampen er fjernet.

4.17.2 Montering af LED-spotlampe

Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 483

1.1 Viktig informasjon 483

1.1.1 Formäl 483

1.2 Forklaring av symboler....483

1.2.1 Farenivåer 483

1.2.2 Faresymboler 483

1.2.3 Advarslenes struktur 484

1.2.4 Generelle symboler 484

Sikkerhet 485

2.1 Generelle sikkerhetsinstruksjoner 485

2.1.1 Alle husholdningsapparater 485

Verktøy og hjelpemidler.... 486

Reparasjon 487

4.1 Utskiftning av dørpakning.... 487

4.1.1 Demontering av dørpakning.... 487

4.1.2 Montering av dørpakning.... 487

4.3 Utskiftning av øvre dørhengsel 491

4.3.1 Demontering av øvre dørhengsel 491

4.3.2 Montering av øvre dørhengsel 492

4.4 Utskiftning av øvre dørhengsel (dør med display) 493

4.4.1 Demontering av øvre dørhengsel 493

4.4.2 Montering av øvre dørhengsel 494

4.5 Utskiftning av midtre dørhengsel 495

4.5.1 Demontering av midtre dørhengsel 495

4.5.2 Montering av midtre dørhengsel.... 495

4.6 Utskiftning av nedre dørhengsel 496

4.6.1 Demontering av nedre dørhengsel 496

4.6.2 Montering av nedre dørhengsel 496

4.7 Utskiftning av hylle.... 497

4.7.1 Demontering av hylle.... 497

4.7.2 Montering av hylle.... 497

4.8 Utskiftning av flaskehylle 498

4.8.1 Demontering av flaskehylle 498

4.8.2 Montering av flaskehylle.... 498

4.9 Utskiftning av dørrack.... 499

4.11 Utskiftning av beholder for frysevarer 501

4.11.1 Demontering av beholder for frysevarer 501

4.11.2 Montering av beholder for frysevarer 501

4.12 Utskiftning av beholder....502

4.12.1 Demontering av beholder....502

4.12.2 Montering av beholder 502

4.13 Utskiftning av uttrekkbar beholder 503

4.13.1 Demontering av uttrekkbar beholder 503

4.13.2 Montering av uttrekkbar beholder 503

4.14 Utskiftning av LED-spotlight 504

4.14.1 Demontering av LED-spotlight.... 504

4.14.2 Montering av LED-spotlight 504

4.15 Utskiftning av øverste LED-lampe 505

4.15.1 Demontering av LED-lampe 505

4.15.2 Montering av øverste LED-lampe 506

4.16 Utskiftning av LED-lampe i sidelist 50

4.16.1 Demontering av LED-lampe i sidelist 507

4.16.2 Montering av LED-lampe i sidelist.... 508

4.17 Utskiftning av LED-spotlight.... 509

4.17.1 Demontering av LED-spotlight.... 509

4.17.2 Montering av LED-spotlight 510

4.18 Utskiftning av LED for strømforsyningsmodul.... 511

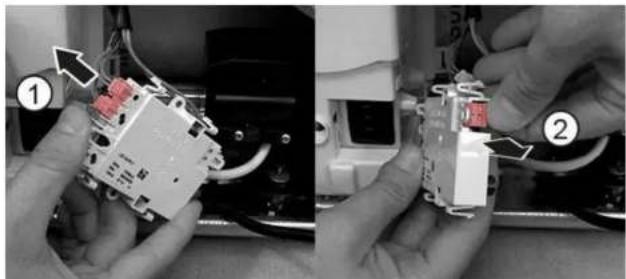

4.18.1 Fjerning av LED for strømforsyningsmodul.... 511

4.18.2 Monering av LED for strømforsyningsmodul.... 513

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x60 mm, i sett [00341820]
Spesialverktøy[00342180]
Sugekopp[00342224]	∅50 mm
Torx-bits TX20[00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	10 mm x 1,6 mm x200 mm

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

Dørhåndtaket for den andre døren kan demonteres på samme måte.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.3.1 Demontering av øvre dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Drei hengsledekslet (3).
4. Ta av det øvre hengseldekslet (4).
5. Skru ut to skruer (5).
6. Demonter øvre hengsel (6)/

4.3.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av øvre dørhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

▶ Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.4.1 Demontering av øvre dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Ta av det øvre hengseldekslet (1).

2. Ta av kabelboksdekslet (2).

3. Koble fra den elektriske tilkoblingen (3)
4. Skru ut skruen for jordkoblingen (4).
5. Fjern kabelbeskyttelsen (5).
6. Skru ut skruen (6)

4.4.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

4.5.1 Demontering av midtre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.5.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.

4.6.1 Demontering av nedre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av hylle

▶ Trekk ut hyllen.

4.7.2 Montering av hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.8.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av justerbar dørrack

Forutsetning:

Døren er äpen.

4.10.1 Demontering av justerbar dørrack

- Beveg den høydejusterbare dørracken opp til dørracken løsner fra holderen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.11.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.11.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av beholder

Forutsetning:

Døren er äpen.

4.12.1 Demontering av beholder

1. Beveg den nedre beholderen i kjøleskapet ut (1).
2. Beveg den øvre beholderen i kjøleskapet ut (2).

4.12.2 Montering av beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.13.1 Demontering av uttrekkbar beholder

1. Trekk den uttrekkbare beholderen helt ut (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.13.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.14 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

• Elektriske deler skal repareres av kvalifiserte elektrikere.
  Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FAPE

Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.14.1 Demontering av LED-spotlight

1. Bruk spesialverktøy for å trekke ut LED-spotlight (1).

1. Koble fra de elektriske tilkoblingene for LED-spotlight.
   LED-spotlight er demontert.

4.14.2 Montering av LED-spotlight

Monteres i motsatt rekkefølge.

Reparasjon

4.15 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.15.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.15.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.

Reparasjon

4.16 Utskiftning av LED-lampe i sidelist

Spesielle hjelpemidler:

Sugekopp ∅50 mm [00342224]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

EARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.16.1 Demontering av LED-lampe i sidelist

4.16.2 Montering av LED-lampe i sidelist

1. Koble til den elektriske tilkoblingen for LED-lampen i sidelisten.
2. Fest LED-lampen i sidelisten på rett sted på veggen i apparatrommet (krokene klikker på plass).
   LED-lampen i sidelisten er montert.

Reparasjon

4.17 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

► Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.17.1 Demontering av LED-spotlight

1. Løsne LED-spotlightdekslet.

1. Trekk LED-spotlightdekslet innover og skyv det samtidig forover.

1. Koble fra den elektriske tilkoblingen for LED-spotlight.

4.17.2 Montering av LED-spotlight

Monteres i motsatt rekkefølge.

Reparasjon

4.18 Utskiftning av LED for strømforsyningsmodul

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]
Beholder min. 200 ml kapasitet

Gjelder for apparatvarianter med kamera i kjøleskapet (CIF).

Elektronikkmoduler skal kun repareres av kundeservice eller autoriserte teknikere!

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere. - Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

4.18.1 Fjerning av LED for strømforsyningsmodul

1.

1. Koble tømmeslangen fra vannutløpet (1).
2. Hell smeltevann i beholderen.
3. Koble tømmeslangen fra vannfordunstningsbrettet (2).

1. Koble fra de elektriske tilkoblingene (1) og (2) for LED for strømforsyningsmodulen.

4.18.2 Monering av LED for strømforsyningsmodul

Monteres i motsatt rekkefølge.
