Tipo de produto	Compressor de ar de pistão
Marca	Herkules
Modelo	AC550
Tensão da rede	400 V~ / 50 Hz
Potência do motor	3000 W / 4 CV
Rotação do motor	2900 min⁻¹
Modo de operação	S1 (serviço contínuo)
Volume do reservatório	100 litros
Pressão de serviço máx.	10 bar
Vazão teórica de aspiração	550 l/min
Vazão teórica efetiva	350 l/min
Grau de proteção	IP32
Peso do aparelho	79,6 kg
Óleo recomendado	15W40, quantidade 1,2 l
Nível de potência sonora (LWA)	97 dB
Nível de pressão sonora (Lp)	81,7 dB
Tipo de correia	A-1400
Altura máx. de instalação	1000 m acima do nível do mar
Temperatura ambiente	+5 °C a +40 °C
Manutenção do filtro de ar	Limpeza a cada 300 horas de operação
Troca de óleo	Primeira troca após 10 h, depois a cada 50 h
Teste da válvula de segurança	A cada 30 h de operação (pelo menos 3 vezes por ano)
Garantia	Conformidade CE

Perguntas frequentes - AC550 Herkules

Qual óleo usar e qual é a quantidade?

Use óleo de motor 15W40. A capacidade é de 1,2 litro. Verifique o nível através do visor de óleo (ponto vermelho).

Como drenar a água de condensação do reservatório?

Após cada uso, despressurize o compressor, em seguida abra o parafuso de drenagem (21) girando no sentido anti-horário. Feche após o escoamento. Elimine a água de condensação de forma ecológica.

Com que frequência trocar o óleo?

A primeira troca deve ser feita após 10 horas de operação, depois a cada 50 horas.

Como trocar a correia trapezoidal?

Desconecte o aparelho, remova a grade de proteção (clipes e parafusos), afrouxe os parafusos do motor, substitua a correia, depois remonte garantindo que o motor fique perpendicular à direção de deslocamento.

O compressor não liga, o que fazer?

Verifique a tensão da rede (fusível, tomada, cabo). Se a temperatura externa for inferior a +5 °C, o motor pode não ligar. Em caso de superaquecimento, deixe esfriar.

Qual é a pressão máxima do compressor?

A pressão de serviço máxima é de 10 bar. O pressostato está ajustado de fábrica para ligar a cerca de 8 bar e desligar a 10 bar.

Posso usar o compressor ao ar livre?

O compressor é projetado para uso em ambiente interno seco e bem ventilado. Uso breve ao ar livre é possível apenas em tempo seco e protegido da chuva.

Como limpar o filtro de ar?

Remova a porca borboleta, retire a caixa do filtro, bata suavemente e depois sopre com ar comprimido a cerca de 3 bar. Monte na ordem inversa. Limpe a cada 300 horas.

O que fazer se a válvula de segurança vazar?

A válvula de segurança (20) deve ser substituída se não estiver vedando. Nunca modifique seu ajuste. Teste-a regularmente puxando a haste da válvula.

Quais ferramentas de ar comprimido posso usar?

O compressor fornece até 350 l/min de ar comprimido. Adequado para ferramentas como infladores, pistolas de sopro, pistolas de pintura, etc., que exigem vazão inferior ou igual.

MANUAL DE UTILIZADOR AC550 Herkules

Explicação dos símbolos no produto

A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.

Aviso - Lei o manual de instruções para minimar o risco de ferimentos.

Use proteção auditiva. O ruído pode causar perda de audiência.

Use uma máscara de proteção contra poeiras. O tratamento demadeira e outros materiais pode gerar poeiras nocivas à saúde. Não deve ser tratado material com amIENT!

Utilize óculos de proteção. Durante o trabalho, faíscaes e lascas, aparas e pós ejetados pelo aparecido poderão provocar cegueira.

Aviso de superfícies quentes.

Aviso de tensões eletrica!

Aviso! O aparecido está equipado com um controlador de arranque automatizado. Mantenha terceiros afastados da area de trabalho do aparecido!

Não exponha a boaquina à chuva. O aparecido sé deve ser estacionado, armazenado e operado sob condições ambiente secas.

Indicação do;nível de potência sonora em dB

Nestemanual de instruções assinalámos as secções que dizem respeito à sua segurança com thisésimbolo Δ.

Atenção! Verificar o;nível de oleo e substituir o tampsodefecha do oleo antes da primeira colocação em funconamento!

O produitsumpre as direitivas europeias em vigor.

Conteúdo:

Página:

1. Introdução 86
2. Descrição do aparelho (fig. A, B) 86
3. Âmbito de fornecimento 86
4. Utilização correta 87
5. Indicações de segurança gerais 87
6. Riscos residuais 90
7. Dados técnicos 90
8. Desembalar 90
9. Estrutura 91
10. Antes da colocação em funcionamento 91
11. Colocação em funcionamento 91
12. Ligação elétrica 92
13. Limpeza 93
14. Transporte 93
15. Armazenamento 93
16. Manutenção 93
17. Eliminação e reciclagem 95
18. Resolução de problemas 96
19. Declaração de conformidade 97

1. Introdução

Fabricante:

Scheppach GmbH

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota:

De acordo com a legislação vigente relativa à responsabilidade dos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• Manuseio incorreto
• Incumprimento do manual de instruções
• Reparações efetuadas por técnicos terceiros não autorizados
• Incorporação e substituição de peças sobresselentes que não sejam de origem
• Utilização incorreta
• Falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113/VDE 0113

Tenha em atenção:

Antes da montagem e da colocação em funcionamento, leia o texto completo do manual de instruções.

Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.

O manual de instruções contém indicações importantes sobre como trabalhar com o aparelho de modo seguro, correto e econômico e como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e a vida útil do aparelho.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes às operações do aparelho vigentes no seu país.

Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da humidade, junto ao aparelho. O manual deve ser lido e seguido com cuidado por todo e qualquer pessoal operador antes do início dos trabalhos.

Só devem trabalhar no aparelho pessoas que tenham recebido instruções acerca da utilização do aparelho e dos perigos associados.

Deve ser respeitada a idade mínima exigida.

Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.

Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual e das indicações de segurança.

2. Descrição do aparelho (fig. A, B)

1. Caixa do filtro de ar
2. Grelha de proteção
3. Correia em V
4. Motor
5. Interruptor para ligar/desligar
6. Pega de transporte
7. Interruptor de pressão
8. Regulador de pressão
9. Manómetro (leitura da pressão ajustada)
10. Engate rápido (ar comprimido regulado)
11. Manómetro (leitura da pressão da caldeira)
12. Reservatório de pressão
13. Pé de suporte
14. Roda
15. Tampão de drenagem do óleo
16. Indicador de nível do óleo
17. Bomba de compressão
18. Tampa de encerramento do óleo
19. Engate rápido (ar comprimido regulado)
20. Válvula de segurança
21. Tampão de drenagem para água de condensação
22. Cabo de rede
23. Parafuso (roda)
24. Porca (roda)
25. Parafuso (pé de suporte)
26. Porca (pé de suporte)
27. Porca de orelhas (filtro de ar)
29. Parafuso (pega)
30. Clipes de plástico
31. Parafuso (grelha de proteção)
32. Arruela (grelha de proteção)
33. Parafuso (motor)

• Compressor
• Filtro de ar (3 unidades)
• Pé de suporte (2 unidades)
• Roda (2 unidades) Material de montagem
• Pega de transporte
• Frasco de óleo
• Manual de instruções

4. Utilização correta

O compressor serve para gerar ar comprimido para ferramentas operadas a ar comprimido, com um débito de ar de até aprox. 350 l/min (p. ex., aparelho para encher pneus, pistola de sopro e pistola de pintura).

O compressor só deve ser operado em espaços secos e bem ventilados.

A boquilha só deve ser utilizada para o fim especificado. Qualquer outra utilização é considerada incorreta. Quaisquer danos ou ferimentos daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

As pessoas que operem ou mantenham a boquilha deverão estar familiarizadas com a mesma e informadas dos perigos possíveis.

Além disso, devem ser cumpridos estritamente os regulamentos de prevenção de acidentes vigentes.

Devem ser seguidas todas as restantes regras gerais relativas à medicina do trabalho e à segurança.

Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.

A boquilha só pode ser operada com peças e acessórios originais do fabricante.

As instruções de segurança e de manutenção, os procedimentos de trabalho do fabricante, bem como as dimensões constantes nos Dados Técnicos devem ser observados.

Tenha em atenção que, de acordo com a finalidade, os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

5. Indicações de segurança gerais

Atenção!

Ao usar ferramentas elétricas, devem ser consideradas as seguintes medidas de segurança básicas para a proteção contra choque elétrico e risco de ferimentos e de incêndio. Leia todas estas notas antes de utilizar a ferramenta elétrica e guarde as indicações de segurança num local seguro.

Trabalho seguro

1. Mantenha a sua área de trabalho em ordem

A desordem na área de trabalho poderá ter como consequência acidentes.

1. Leve em conta as influências ambientais
2. Não exponha a ferramenta elétrica à chuva.
3. Não utilize ferramentas elétricas num ambiente húmido ou molhado. Perigo de choque elétrico! Assegure uma boa iluminação da área de trabalho.
4. Não utilize ferramentas elétricas em locais em que existe perigo de incêndio ou de explosão.
5. Proteja-se contra choque elétrico
6. Evite o contacto do corpo com peças ligadas à terra (por ex. tubos, radiadores, fogões elétricos ou aparelhos de refrigeração).
7. Mantenha crianças afastadas!
8. Não permita que outras pessoas toquem na ferramenta e no cabo; mantenha-as afastadas da sua área de trabalho.
9. Guarde ferramentas elétricas não utilizadas num local seguro
10. As ferramentas elétricas não utilizadas devem ser armazenadas num local seco, alto ou fechado, fora do alcance de crianças.
11. Não sobrecarregue a sua ferramenta elétrica
12. Trabalhará melhor e de modo mais seguro dentro da gama de desempenho especificada.
13. Use vestuário adequado
14. Não utilize vestuário largo ou joalharia, eles poderão ser capturados por peças móveis.
15. Ao trabalhar ao ar livre, recomenda-se a utilização de luvas de borracha e calçado antiderrapante.
16. No caso de cabelos compridos, use uma rede para o cabelo.
17. Não utilize o cabo para fins para os quais é inapropriado.
18. Não utilize o cabo para retirar a ficha da tomada. Proteja o cabo contra o calor, óleo e arestas afiadas.
19. Realize a manutenção das suas ferramentas com cuidado.
20. Mantenha o seu compressor limpo, para poder trabalhar bem e de modo seguro.
21. Siga as prescrições de manutenção.
22. Verifique regularmente o cabo de ligação da ferramenta elétrica e, se ele apresentar danos, peça a um técnico reconhecido para o substituir.
23. Verifique regularmente as linhas de prolongamento e substitua-as em caso de danos.
24. Retire a ficha da tomada.
25. Em caso de desuso da ferramenta elétrica, antes da manutenção e aquando da substituição de ferramentas, tais como lâmina de serra, broca, fresa.
26. Evite um arranque involuntário.
27. Assegure-se de que o interruptor está desligado antes de ligar a ficha à tomada.
28. Utilize cabos de prolongamento para o exterior.

Utilize apenas cabos de prolongamento autorizados e correspondentemente identificados para o ar livre. - Utilize o tambor de cabo exclusivamente com o cabo desenrolado.

1. Mantenha-se sempre alerta.
2. Preste atenção ao que está a fazer. Realize os trabalhos de forma responsável. Não utilize a ferramenta elétrica se estiver desconcentrado.
3. Verifique se a ferramenta elétrica apresenta danos.
4. Antes de nova utilização da ferramenta elétrica, examine minuciosamente todos os dispositivos de proteção ou peças ligeiramente danificadas quanto ao seu funcionamento correto e adequado.
5. Verifique se as peças móveis funcionam na perfeição e não ficam presas ou se as peças estão danificadas. Todas as peças devem estar montadas corretamente e cumprir todas as condições para garantir o funcionamento correto da ferramenta elétrica.
6. Dispositivos de proteção e peças danificados devem ser reparados ou substituídos de forma adequada por uma oficina especializada reconhecida, salvo indicação em contrário no manual de instruções.
7. Interruptores danificados têm de ser substituídos numa oficina de manutenção.
8. Não utilize cabos de ligação defeituosos ou danificados.
9. Não utilize ferramentas elétricas cujo interruptor não possa ser ligado e desligado.
10. Peça a um eletricista para reparar a sua ferramenta elétrica.

Esta ferramenta elétrica cumpre os regulamentos de segurança relevantes. As reparações só devem ser executadas por um eletricista, e apenas utilizando peças sobressalentes de origem. Caso contrário, poderão ocorrer acidentes com o utilizador.

1. Atenção!
2. Para sua segurança, utilize apenas acessórios e equipamentos auxiliares que sejam especificados no manual de instruções ou recomendados pelo fabricante. A utilização de outras ferramentas ou acessórios que não os recomendados no manual de instruções ou no catálogo poderá representar para si um perigo de ferimentos.
3. Ruído
4. Use proteção auditiva ao utilizar o compressor.
5. Substituição do cabo de ligação
6. Se o cabo de ligação estiver danificado, deve ser substituído pelo fabricante ou por um eletricista, de modo a evitar perigos. Perigo devido a choques elétricos.
7. Enchimento de pneus
8. Verifique a pressão dos pneus imediatamente antes do enchimento com um manómetro apropriado, por ex. uma estação de serviço.
9. Compressores transitáveis na via pública operados em estaleiros de construção
10. Certifique-se de que todas as mangueiras e válvulas são adequadas para a pressão de trabalho máxima permitida do compressor.
11. Local de instalação
12. Coloque o compressor apenas sobre uma superfície plana.
13. Recomenda-se equipar as mangueiras de alimentação com um cabo de segurança, por ex. um cabo metálico, se a pressão for superior a 7 bar.
14. Evite cargas pesadas no sistema de tubagem, mediante a utilização de conexões de mangueira flexíveis, para fazer vincos.
15. Certifique-se de que os dispositivos de arrefecimento do óleo são mantidos limpos e que os dispositivos de segurança continuam em condições operacionais.
16. Risco de queimaduras com óleo quente
17. Use luvas de proteção adequadas.
18. Nunca trabalhe com o compressor nas proximidades de chamas abertas.
19. Tenha atenção para não derramar óleo.
20. Em caso de baixas temperaturas inferiores a 0°C, é proibido o arranque do motor.

Indicações de segurança adicionais

Siga os manuais de operação das respetivas ferramentas de ar comprimido / aparelhos auxiliares de ar comprimido! Também devem ser tidas em atenção as seguintes indicações gerais:

Indicações de segurança para o trabalho com ar comprimido e pistolas de sopro

• Garanta uma distância adequada do produto de, pelo menos, 2,50m e mantenha as ferramentas de ar comprimido / os aparelhos auxiliares de ar comprimido longe do compressor durante a operação.
• A bomba de compressão e as linhas atingem altas temperaturas durante a operação. O contacto com as mesmas provoca queimaduras.
• O ar aspirado pelo compressor deve ser mantido livre de adições que possam provocar incêndios ou explosões na bomba de compressão.
• Ao soltar o acoplamento de mangueira, segure a peça de acoplamento da mangueira com a mão. Assim evita ferimentos devido a um ricochete da mangueira.
• Use óculos de proteção e máscara respiratória ao trabalhar com a pistola de ar comprimido. As poeiras são nocivas para a saúde! Corpos estranhos e peças sopradas poderão provocar facilmente ferimentos.
• Não utilize a pistola de sopro para apontar a pessoas ou limpar vestuário no corpo. Perigo de ferimentos!

Indicações de segurança para a utilização de aparelhos auxiliares de jato e pulverização (p. ex., pintura por pulverização):

• Ao encher, mantenha o aparelho auxiliar de pulverização longe do compressor, para que o líquido não entre em contato com o compressor.
• Nunca pulverize com aparelhos auxiliares de pulverização (por ex. pintura por pulverização) no sentido do compressor. A turbidez pode provocar perigos elétricos!
• Não processe tintas ou solventes com um ponto de inflamação inferior a 55 °C. Perigo de explosão!
• Não aqueça tintas ou solventes. Perigo de explosão!
• Se foram processados líquidos nocivos para a saúde, são necessários aparelhos filtrantes para proteção (máscaras). Tenha igualmente em atenção as indicações relativas a medidas de proteção dos fabricantes de tais substâncias.
• Deve-se ter em atenção as identificações da lei relativa a substâncias perigosas nas embalagens externas dos materiais processados. Tome eventualmente medidas de proteção adicionais, especialmente a utilização de vestuário adequado e máscaras.
• É proibido fumar durante o processo de pulverização e dentro do recinto de trabalho. Perigo de explosão! Os vapores de tinta são facilmente inflamáveis.
• Não devem estar presentes ou ser operadas lareiras, chamas abertas ou máquinas que produzem faíscas.
• Não guarde nem consuma refeições e bebidas no recinto de trabalho. Os vapores de tinta são nocivos para a saúde.
• A área do recinto de trabalho deve ser superior a 30 m³ e deve estar assegurada uma renovação do ar adequada durante a pulverização e secagem.
• Não pulverize contra o vento. Siga sempre as disposições das autoridades policiais locais ao pulverizar materiais inflamáveis ou perigosos.
• Não processe em conjunto com a mangueira de pressão de PVC recursos tais como combustível de ensaio, álcool butílico ou cloreto de metileno. Estes recursos destroem a mangueira de pressão.
• A área de trabalho deve estar separada do compressor, para que este não possa entrar em contato direto com o fluido.

Operação de reservatórios de pressão

• Quem operar um reservatório de pressão deve manter o mesmo num estado correto, operá-lo corretamente, monitorizá-lo, efetuar imediatamente trabalhos de conservação e reparação e tomar as medidas de segurança necessárias em conformidade com as circunstâncias.
• A autoridade reguladora pode ordenar medidas de monitorização adicionais em casos individuais.
• Um reservatório de pressão não deve ser operado se tal puder colocar em perigo os operadores ou terceiros.
• Inspecione o reservatório de pressão quanto a ferrugem e danos antes de cada operação. O compressor não deve ser operado com um reservatório de pressão danificado ou enferrujado. Se detetar danos, entre em contacto com a oficina de manutenção.

AVISO! Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

6. Riscos residuais

A bomba foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante os trabalhos.

• Risco para a saúde devido à eletricidade em caso de utilização incorreta de cabos elétricos.
• Além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
• Os riscos residuais podem ser minimizados se forem seguidas as "Indicações de segurança", a "Utilização correta" e as instruções de operação na sua totalidade.
• Evite colocações em funcionamento acidentais da bomba: ao inserir a ficha na tomada, nunca prima o botão de funcionamento. Utilize a ferramenta recomendada neste manual de instruções. Obterá assim rendimentos ótimos da sua bomba.
• Mantenha as suas mãos longe da área de trabalho, se a bomba estiver em funcionamento.

7. Dados técnicos

Conexão de rede 400V /50Hz

Potência do motor 3000 W / 4 PS
Modo de operação S1
Velocidade do motor	2900 rpm
Volume do reservatório de pressão	100 l
Pressão de funçãoamento	10 bar
Capacidade de aspiração teórica	550 l/min
Capacidade de Potência de saía	350 l/min
Grau de proteção	IP32
Peso do aparelho	79,6 kg

Óleo (15W 40) 1,2 l
Altura de montagem max. (acima do;nível do mar)	1000 m
Tipo de correia A-1400

Reservam-se alterações técnicas!

Ruído e vibração

Aviso: o ruído pode ter efeitos graves para a sua saúde. Se o ruído da máquina exceder os 85 dB, use uma proteção auditiva adequada.

Valores característicos do ruído

Nível de potência sonora L 97 dB Nível de pressão sonora L 81,7 dB Incerteza K WA/PA 2,2/3 dB

8. Desembalar

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material de embalagem, assim como as fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o aparelho e os acessórios quanto a danos de transporte. O fornecedor deve ser notificado imediatamente no caso de reclamações. Não são aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de garantia, se possível.
• Antes da utilização, familiarize-se com o aparelho com a ajuda do manual de instruções.
• Utilize apenas peças originais como acessórios e também como peças de desgaste e sobressalentes. Pode obter peças sobressalentes junto do seu revendedor especializado.
• No caso de encomendas, fornecer os números de referência, bem como o tipo e o ano de construção do aparelho.

AVISO!

O aparelho e o material de embalagem não são brinquedos! As crianças não devem brincar com sacos plásticos, películas e peças pequenas! Risco de ingestão e asfixia!

9. Estrutura

ATENÇÃO!

É imprescindível montar o aparelho por completo antes da colocação em funcionamento!

Para a montagem, necessita do seguinte:

• Chave de bocas de 12 mm (não incluída no âmbito de fornecimento)
• Chave de bocas de 14 mm (não incluída no âmbito de fornecimento)
• Chave de bocas de 17 mm (não incluída no âmbito de fornecimento)
• Chave de bocas de 4 mm (não incluída no âmbito de fornecimento)
• Chave Philips (não incluída no volume de fornecimento)

9.1 Montagem das rodas (Fig. C)

Insira o parafuso (23) através da roda (14). Insira agora o parafuso (23) através da fixação no reservatório de pressão (12). Fixe o parafuso (23) com a porca (24).

Repita o processo no lado oposto do reservatório de pressão (12).

9.2 Montagem do pé de suporte (2x) (Fig. D)

Insira o parafuso (25) através do pé de suporte (13). O pé de suporte (13) é de seguida colocado na fixação do reservatório de pressão (12).

Fixe o pé de suporte (13) com a porca (26).

Repita o processo para o segundo pé de suporte.

9.3 Montagem dos filtros de ar (3x) (Fig. E)

Remova a proteção de transporte da fixação do filtro de ar (se existente).

Remova a porca de orelhas (27) do pino roscado na bomba do compressor.

Insira a carcaça do filtro de ar (1) com o filtro de papel no pino roscado. Volte a fixar a carcaça do filtro de ar (1) com a porca de orelhas (27).

Repita o processo para todos os filtros de ar.

Fixe os filtros de ar com a abertura de entrada para baixo, para evaporar um maior grau de sujidade.

9.4 Montagem da pega de transporte (Fig. F)

Fixe a pega de transporte (6) com o parafuso (29) ao reservatório de pressão (12), tal como ilustrado.

• Remova o tampão de encerramento do óleo (y) da abertura de enchimento de óleo.
• Adicione o óleo para compressor fornecido à carcaça da bomba do compressor e coloque o tampão de encerramento do óleo (18) na abertura de enchimento de óleo.
• Verifique o nível de óleo no indicador de nível (16). O nível de óleo deve encontrar-se dentro do círculo vermelho.

10. Antes da colocação em funcionamento

• Antes de ligar, verifique se os dados da placa de características correspondem aos dados efetivos da rede.
• Encha a carcaça da bomba do compressor com óleo, tal como descrito no ponto 9.5.
• Verifique o aparelho quanto a danos de transporte. Informe imediatamente qualquer dano à empresa de transporte que efetuou a entrega do compressor.
• A instalação do compressor deve ocorrer nas proximidades do consumidor.
• Devem ser evitadas linhas de ar compridas e linhas de alimentação (cabos de prolongamento) compridas.
• Assegure ar de aspiração seco e livre de poeira.
• Não instale o compressor num espaço úmido ou molhado.
• O compressor deve ser operado em espaços adequados (bem ventilados e com uma temperatura ambiente de +5°C a 40°C). Não devem estar presentes no espaço poeiras, ácidos, vapores ou gases explosivos ou inflamáveis.
• O compressor é adequado para a utilização em espaços secos. Não é permitida a utilização em áreas nas quais se trabalhe com água pulverizada.
• Antes da colocação em funcionamento, deve-se controlar o nível de óleo na carcaça da bomba do compressor.
• O compressor só poderá ser utilizado no exterior por períodos curtos e sob condições ambientais secas.
• O compressor deve ser sempre mantido seco e não deve permanecer ao ar livre após o trabalho.

11. Colocação em estrutura

ATENÇÃO!

É imprescindível montar o aparelho por completo antes da colocação em funcionamento!

11.1 Interruptor para ligar/desligar (Fig. G)

Rode o interruptor para ligar/desligar (5) no interruptor de pressão (7) para a posição "Auto". Se a pressão no reservatório de pressão (12) estiver demasiado baixa, o compressor arranca automaticamente.

Para desligar o compressor, rode o interruptor para ligar/desligar (5) para a posição "Off".

11.2 Ajuste da pressão: (Fig. A; B)

O regulador de pressão (8) permite ajustar a pressão no manómetro (9).

A pressão ajustada pode ser lida no acoplamento rápido (10, 19).

O manómetro (11) permite ler a pressão da caldeira.

11.3 Ajuste do interruptor de pressão (Fig. A)

O interruptor de pressão (7) está ajustado de fábrica. Pressão de ligação aprox. 8 bar, pressão de desconexão aprox. 10 bar.

11.4 Alívio da sobrepressão antes de terminar o trabalho

Alivie a sobrepressão no compressor desligando o compressor e consumindo o ar comprimido presente no reservatório de pressão, p. ex., com uma ferramenta de ar comprimido em ralenti ou com uma pistola de sopro.

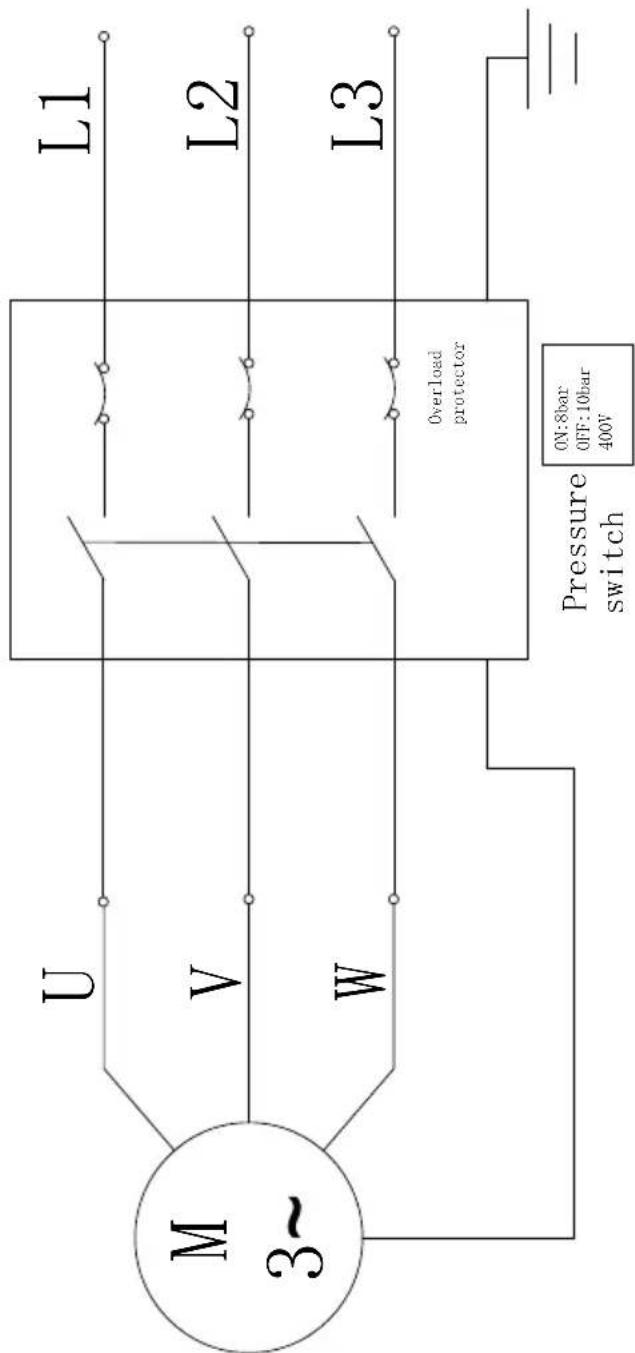

12. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação cumpre as normas VDE e DIN relevantes. A conexão de rede por parte do cliente, assim como a linha de prolongamento realizada, deverão corresponder a estas normas.

Ao trabalhar com aparelhos auxiliares de jato e pulverização, assim como em caso de utilização provisória ao ar livre, o aparelho deve ser imprescindivelmente ligado através de um disjuntor diferencial com uma corrente de ativação de 30mA ou inferior.

Notas importantes

O motor desliga-se automaticamente em caso de sobrecarga. Após um período de arrefecimento (divergente no tempo), o motor volta a poder ser ligado.

Cabo de ligação elétrica com defeito

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.

As causas para tal poderão ser:

• Pontos de pressão se os cabos foram conduzidos através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da tomada.
• Fissuras devido ao envelhecimento do isolamento.

Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.

Inspecione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo de ligação não está ligado à rede elétrica.

Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marca H05VV-F.

É obrigatória uma impressão da designação do tipo no cabo de ligação.

Motor trifásico de 400 V~ / 50 Hz

Tensão de rede 400 V~ / 50 Hz

A conexão de rede e a LINHA de prolongamento devem ter 5 fios = 3 fases + N + condutor de proteção. - (3/N/PE).

Os cabos de extensão têm de ter uma secção mínima de 1,5 mm². A conexão de rede é protegida, no máximo, a 16 A.

Em caso de alteração da conexão de rede ou mudança de local, tem de se verificar o sentido de rotação. Em caso de necessidade, deve-se trocar a polaridade. Rode o mecanismo de inversão de fase na ficha do aparelho.

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista.

Em caso de dúvidas, indique os seguintes dados:

• Tipo de corrente do motor. Dados da placa de características da máquina. Dados da placa de características do motor.

Tipo de ligação Y

Se o cabo de ligação à rede estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualificada, de modo a evitar perigos.

13. Limpeza

Atenção!

Remova a ficha de rede antes de quaisquer trabalhos de limpeza e manutenção! Risco de ferimentos devido a picos de corrente!

Atenção!

Espere até que o aparelho esteja totalmente arrefecido! Perigo de queimaduras!

O aparelho deve ser despressurizado antes de quaisquer trabalhos de limpeza e de manutenção! Perigo de ferimentos!

Recomendamos a limpeza do aparelho imediatamente antes de cada utilização.

• Mantenha o aparelho livre de poeira e sujidade quando possível. Limpe o aparelho com um pano limpo ou sopre-o com ar comprimido sob baixa pressão.
• Recomendamos a limpeza do aparelho imediatamente antes de cada utilização.
• Limpe o aparelho regularmente com um pano úmido e sabão neutro. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico do aparelho. Certifique-se de que não penetra água no interior do aparelho.
• Antes da limpeza, separe as mangueiras e ferramentas de pulverização do compressor. O compressor não deve ser limpo com água, solventes ou produtos semelhantes.

14. Transporte

Para alterações da posição do aparelho, eleve-o pela asa de transporte e puxe o aparelho para o local novo. Para o transporte num veículo motorizado, deve-se fixar o aparelho na superfície de carga com cintas.

15. Armazenamento

Atenção!

Retire a ficha de rede, purgue o ar do aparelho e de todas as ferramentas de ar comprimido ligadas. Guarde o compressor de modo a que ele não possa ser colocado em funcionamento por pessoas não autorizadas.

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre 5 e 30 °C. Guarde a ferramenta na embalagem original. Tape a ferramenta, para a proteger contra pó ou humidade.

Guarde o manual de instruções junto à ferramenta.

16. Manutenção

Para a manutenção, necessita do seguinte:

• Chave de bocas de 17 mm (não incluída no âmbito de fornecimento)
• Chave de bocas de 24 mm (não incluída no âmbito de fornecimento)

Atenção!

Remova a ficha de rede antes de quaisquer trabalhos de limpeza e manutenção! Risco de ferimentos devido a picos de corrente!

Atenção!

Espere até que o aparelho esteja totalmente arrefecido! Perigo de queimaduras!

Atenção!

O aparelho deve ser despressurizado antes de quaisquer trabalhos de limpeza e de manutenção! Perigo de ferimentos!

16.1 Substituir a correia em V (Fig. H a K)

Para substituir a correia em V no compressor, desligue imprescindivelmente o aparelho da rede. Após o compressor ter sido desligado da rede, remova a grelha de proteção, rodando os clipes de plástico (33) em 90° com um alicate.

De seguida, utilize uma chave de sextavado interno de 4 mm para remover o parafuso (31), incluindo a arruela (32), que une a grelha de proteção (2) ao motor (4).

Solte agora os quatro parafusos (33) no motor (4) com duas chaves 14, para poder de seguida deslocar o motor.

É agora possível substituir a correia em V (3).

Após a substituição bem sucedida da correia em V, execute os passos na sequência inversa, para que o aparelho volte a estar operacional. Ao fazer isso, certifique-se de que o motor está aparafusado em ângulo reto relativamente ao sentido de deslocação, para assegurar um funcionamento sem erros da correia em V.

16.2 Manutenção do reservatório de pressão Atenção!

Para uma durabilidade prolongada do reservatório de pressão (12), deve-se drenar a água de condensação após cada operação mediante abertura do tampão de drenagem (21). Alivie, em primeiro lugar, a pressão da caldeira (ver 10.5).

O tampão de drenagem é aberto, girando-o no sentido oposto ao dos ponteiros do relógio (visto no sentido da parte inferior do compressor para o parafuso), para que a água de condensação possa escorrer totalmente para fora do reservatório de pressão. De seguida, volta a fechar o tampão de drenagem (rotação no sentido dos ponteiros do relógio). Inspecione o reservatório de pressão quanto a ferrugem e danos antes de cada operação.

O compressor não deve ser operado com um reservatório de pressão danificado ou enferrujado. Se detetar danos, entre em contacto com a Oficina de manutenção.

Atenção!

A água de condensação proveniente do reservatório de pressão contém resíduos de óleo. Elimine a água de condensação de forma ambientalmente correta no centro de recolha correspondente.

16.3 Válvula de segurança (Fig. B)

A válvula de segurança (20) está ajustada para a pressão máxima permitida do reservatório de pressão. Não é permitido ajustar a válvula de segurança ou remover a fixação de conexão (20.2) entre a porca de descarga (20.1) e a respetiva tampa (20.3).

Para que a válvula de segurança funcione corretamente em caso de necessidade, ela deve ser acionada a cada 30 horas de funcionamento ou, pelo menos, 3 vezes ao ano. Gire a porca de descarga perfurada (20.1) no sentido oposto ao dos ponteiros do relógio para abrir e puxe então a haste da válvula com a mão para fora por cima da porca de descarga perfurada (20.1), para abrir a descarga da válvula de segurança. Ouve-se a saída de ar da válvula. De seguida, volte a apertar a porca de descarga no sentido dos ponteiros do relógio.

16.4 Verificar regularmente o nível de óleo (Fig. F)

Coloque o compressor sobre uma superfície plana. O nível de óleo deve encontrar-se no meio do indicador de nível do óleo (16) (ponto vermelho).

16.5 Mudança do óleo (Fig. L)

O primeiro abastecimento deve ser substituído após 10 horas de funcionamento; em seguida, a cada 50 horas de funcionamento, deve-se drenar o óleo e reabastecer com novo.

Desligue o motor e desligue a ficha de rede da tomada. Remova o tampão de drenagem do óleo (15). Abra adicionalmente o tampão de enchimento do óleo (18).

Para evitar que o óleo saia de forma descontrolada, coloque uma pequena calha de lado por baixo e recolha o óleo para dentro de um recipiente. Se o óleo não sair totalmente, recomendamos inclinar ligeiramente o compressor.

Uma vez drenado o óleo, volte a colocar o tampão de drenagem do óleo (15).

O óleo antigo deve ser eliminado num ponto de recolha de óleo adequado.

Para encher a quantidade correta de óleo, certifique-se de que o compressor se encontra sobre uma superfície plana.

Remova o tampão de enchimento do óleo (18) e encha óleo novo na abertura de enchimento de óleo até o nível de óleo no indicador de nível do óleo (16) atingir a quantidade de enchimento correta (ponto vermelho). Não ultrapasse a quantidade de enchimento máxima. Um enchimento excessivo pode levar a danos no aparelho.

Volte a colocar o tampão de encerramento do óleo (18) na abertura de enchimento de óleo.

16.6 Limpeza dos filtros de ar

Os filtros de ar impedem a respiração de poeira e sujidade. É necessário limpar este filtro pelo menos a cada 300 horas de utilização.

Um filtro de ar entupido reduz significativamente o desempenho do compressor.

Remova o filtro de ar abrindo a porca de orelhas (27) na carcaça do filtro de ar (1). Remova a porca de orelhas (27).

De seguida, puxe a carcaça do filtro de ar (1) para fora. Desmonte a carcaça do filtro de ar (1). Pode agora retirar o filtro de ar. Bata cuidadosamente no filtro de ar e nas peças da carcaça do filtro de ar para os limpar.

Estes componentes devem de seguida ser soprados com ar comprimido (aprox. 3 bar) e montados de novo na sequência inversa.

16.7 Ligações e reparações

As ligações e reparações do equipamento elétrico devem ser executadas por um eletricista.

• Tipo de corrente do motor Dados da placa de características da máquina Dados da placa de características do motor

Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural e que as peças seguintes são necessárias como consumíveis.

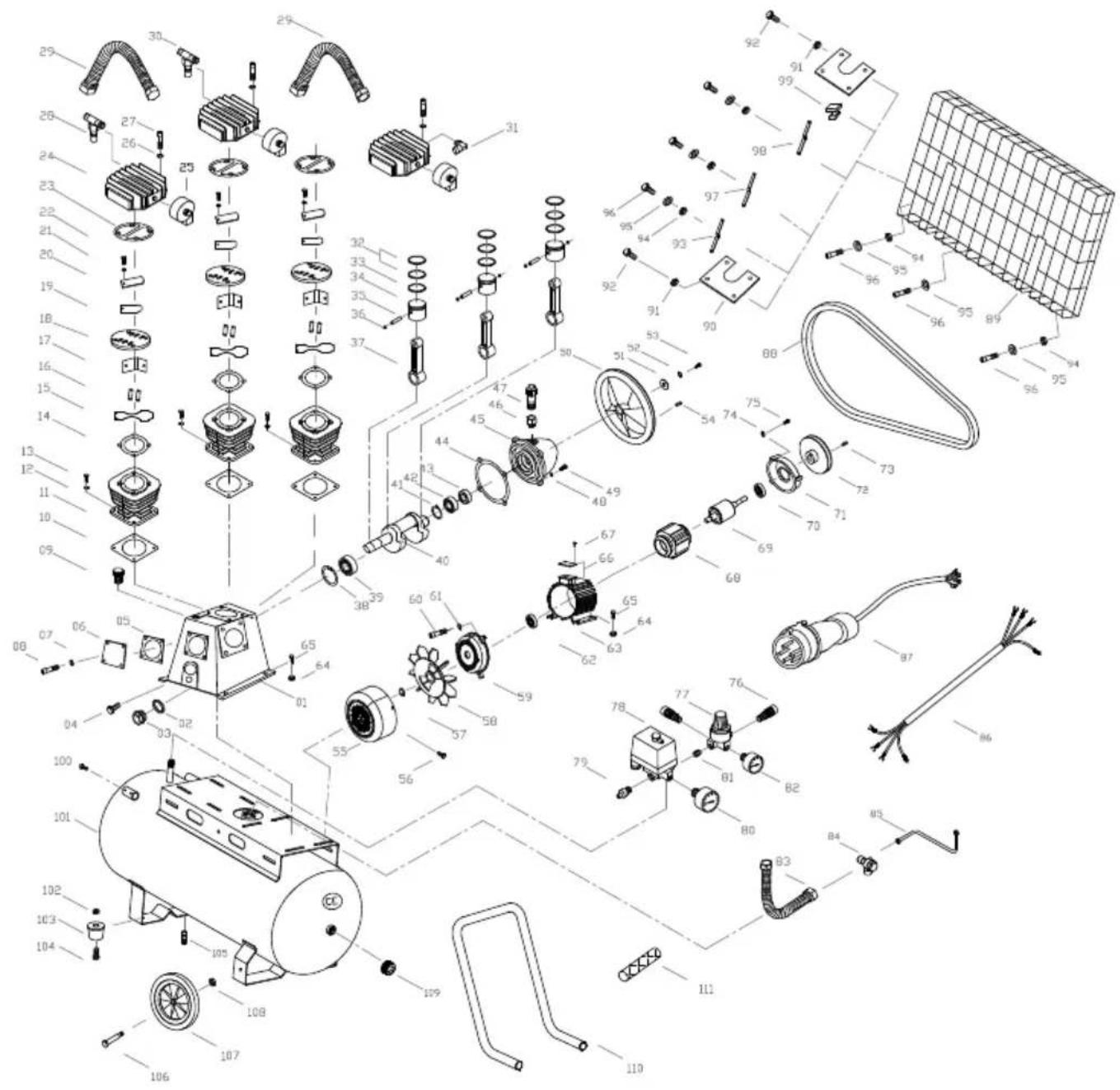

Peças de desgaste*: Filtros de ar, correia em V, cilindro, pistão, segmentos de pistão, clipes de plástico

• Não obrigatoriamente incluídas no âmbito de fornecimento!

Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessos. Para isso, utilize o código Q na capa.

17. Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são recicláveis. Elimine as embalagens de forma respeitadora do ambiente.

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrônicos (ElektroG)

Os aparelhos elétricos e eletrônicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétricos e eletrônicos são legalmente obrigados a devolver os aparelhos usados após a sua utilização.
• O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
• O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrônicos não devem ser eliminados no lixo doméstico.
• Os aparelhos usados elétricos e eletrônicos podem ser entregues sem custos nos seguintes pontos:
• Centros de recolha ou de eliminação públicos (p. ex., depósitos municipais).
• Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.
• Pode entregar sem custos até tão aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.
• Para se informar acerca de condições de devolução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.
• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
• Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação diferente.

Para as possibilidades de eliminação do aparelho, consulte a sua câmara municipal.

Combustíveis e óleos

• Antes da eliminação do aparelho, deve-se esvaziar o depósito de combustível e o reservatório de óleo do motor!
• O combustível e o óleo do motor não devem ser eliminados como lixo doméstico ou nos esgotos e têm de ser entregues num ponto de recolha ou eliminação separado!
• Reservatórios de combustível e de óleo vazios devem ser eliminados de forma ecológica.

18. Resolução de problemas

A tabela seguinte indica sintomas de erro e descreve soluções, se a sua máquina não estiver a funcionar corretamente. Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.

Falha Causa possível Resolução
O compressor não funciona.	Tensão de rede não presente. Verificq	que o cabo, a ficha de rede, o fusível e a tomada.
	Tensão de rede demasiado baixa. Evite cabos de prolongamento demasiado compridos. Utilize cabos de prolongamento com uma secção transversal dos fios adequada.
	Temperatura exterior demasiado baixa.	Não opere com uma temperatura ambiente inferior a +5 °C.
	Motor sobreaquecido. Deixe o motor	arrefecer, eventualmente elimine a causa do sobreaquecido.
O compressor funciona, mas não existe pressão.	Válvula de segurança com fuga. Substitua a válvula de segurança.
	Vendações estragadas. Verificque a vematação, peça a uma oficina especializada para substituir vedações estragadas.
	Tampão de trenagem para água de condensação com fuga.	Aperte o tampão à maior. Verificque a的有效o no tampão, eventualmente substitua-a.
O compressor funciona, é indicatoração no manómetro, mas as ferramentas não funciona.	Conexão de mangueira com fuga. Verificar a mangueira de ar comprido e a ferramenta, eventualmente substitir.
	Acoplamento rápido com fuga. Verifice que o acoplamento rápido e, se necessário, substitua-o.
	Ajustada pressão insufficiente no regulator de pressão.	Abra mais o regulator de pressão.

Scheppach GmbH, Günzburger Str. 69, 89335 Ichenhausen

DE	EU-Konformitätserkläufig Originalkonformitätserkläufig Wir erklärten in alleiniger Verantwortung, dass das hier beschriebene Pro- dukt mit den geltenden Richtlinien und Normen übereinstimmt.		Der hier beschriebene Gegenstand der Erkräfung erfüllt die Vorschriften der Richt- linie 2011/65/EU des Europäischen Parliaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgräten.* Technische Unterlagen verfügbar bei:**
	Artikelnummer***	Artikelbezeichnung: Kompressor AC550
GB	EU Declaration of Conformity Translation of the original Declaration of Conformity We declare under our sole responsibility that the product described here com- ples with the applicable directives and standards.		The object of the declaration described here fulfils the regulations of the directive 2011/65/EU of the European Parliament and Council from 8th June 2011, on the restriction of the use of certain hazardous substances in electrical and electronic equipment.* Technical documentation available at:**
	Item number***	Item designation: Compressor AC550
FR	Déclaration UE de conformité Traduction de la déclaration de conformité originale Nous déclarons, sous notre propre responsabilité, que le produit décrit ici est conforme aux directives et normes en vigueur.		L'apparil décrit ci-dessus dans la déclaration est conforme aux réglements de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.* Dossier technique auprès de:**
	Référence ***	Désignation de l'article: Compresseur AC550
IT	Dichiarazione di conformità UE Traduzione della dichiarazione di conformità originale Dichiariamo sulla la nostra esclusiva responsabilità che il prodotto qui de-scritti è conforme alle direttive e alle norme vigiunt.		L'oggetto della dichiarazione, qui descritto, soddisfa le disposizioni della Direttiva 2011/65/EU del Parlement Europeo e del Consiglio dell'8 giugno 2011, sulfa re-strizione nell'utilizzo di determinate sostanza pericolose negli apparecchi elettrici ed elettronici.* Documentazione technique disponibile presso:**
	Gaminio numeris ***	Nome articolo: Compresseur AC550
NL	EU-conformiteitsverklaring Vertaling van de originele conformiteitsverklaring Wij verklaren onder eigenverantwoordelijkheid dat het hier beschreiben pro- duct voldoet aan de geldende rechtelijk en normen.		Het hier beschreiben onderwerp van deze verklaring voldoet aan de voerschriften van zichtijn 2011/65/EU van het Europese Parlement en de Raad van 8 Juni 2011 omtrent de beperking van het gebruik van bepaalde govaarlijke stoffen in elektrische en elektronische apparaten.* Technische documentatie verwrijkjabar bij:**
	Artikelnummer ***	Artikelnaam: Compressor AC550
ES	Declaración de conformidad UE Traducción de la Declaración de conformidad original Diacaramos, bajo这是我们 exclusiva responsabilità, que el productoquiry descripto cumple las directivas y normas aplicables.		El objeto de la declaraciónquiry descripto cumple las dispositions de la Dirección 2011/65/EU del Parlemente Europeo y el Consejo del 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos electricos y electrónicos.* Documentación技术水平 disponible en:**
	Nüm. de articULO***	Denominación del articulo: Compressor AC550
PT	Declaração de conformidade UE Traduição da declaração de conformidade original Diacaramos, àossa exclusiva responsabilité, que o Produktaalready descripto està em conformidade com as direlitas e normas aplicáveis.		O objerto da declaraçãoquiry descripto cumple com as normas da Dirección 2011/65/UE do Parlemente Europeu e do Conselho de 8 de junho de 2011 relativamente à restricção da utilização de determinadas substâncias perigosas em equipamentos electricos e electrónicos.* Documentos技术水平 disponible en:**
	Numero de artigo***	Designação do artigo: Compressor AC550
	3906183915			*** Herkules
**: Georg Kohler Günzburg Str. 69 D-89335 Ichenhausen i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/ Head of Project Management i.V.Andreas Pecher/		X 2011/65/EU* X 2014/30/EU X 2014/29/EU X 2014/35/EU X 2004/22/EG X 2014/68/EU X 89/686/EWG_96/58/EG X 90/396/EWG X 2023/826/EU	X 2006/42/EG Annex IV Notified Body: Notified Body No.: Certificate No.:	X 2000/14/EG_2005/88/EG Noise: measured LWA=97 dB guaranteed LWA=97 dB X Annex V X Annex VI Notified Body: TÜV Süd Industrie Service GmbH Westendstr. 199, 80686 München, Germany Notified Body No.: 0036
		2016/1628/EU Emission No.:
**: I.V. Simon Schunk / Division Manager Product Center Ichenhausen, 19.03.2026		EN 1012-1:2010; EN 60204-1:2018; EN 61000-6-1:2007; EN 61000-6-3:2007/A1:2011
