MANUAL DE UTILIZADOR S73200DTX0 AEG

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos convencionais. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

ACESSÓRIOS E CONSUMÍVEIS

Na loja web AEG, encontrará tudo aquilo de que necessita para manter os seus aparelhos AEG imaculados e a funcionarem na perfeição. A par de uma vasta gama de acessórios projectados e concebidos de acordo com os padrões de elevada qualidade que esperaria, de utensílios de cozinha especializados a cestos de talheres, de suportes para garrafas a delicados sacos para roupa...

Visite a loja online em www.aeg-electrolux.com/shop

ÍNDICE

44 Informações de segurança
47 Painel de controlo
48 Primeira utilização
48 Utilização diária
50 Sugestões e conselhos úteis
52 Manutenção e limpeza
53 0 que fazer se...
56 Dados técnicos
56 Instalação
60 Preocupações ambientais

Os símbolos que se seguem são utilizados no presente manual:

!

Informações importantes relativas à segurança de pessoas e à prevenção de danos a aparelhos.

i

Informações gerais e conselhos úteis

[Non-Text]

Informações ambientais

Sujeito a alterações sem aviso prévio

INFORMAÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança.

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

- Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

- Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.

- Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

CUIDADO

Mantenha as aberturas de ventilação sem obstruções.

- O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.

- Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.

- Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.

- Não danifique o circuito refrigerante.

- O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado.

Se o circuito refrigerante se danificar:

- evite chamas livres e fontes de ignição

- ventile totalmente a divisão onde o aparelho se encontra.

- É perigoso alterar as especificações ou efectuar qualquer tipo de alteração neste produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

ADVERTÊNCIA

Qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser substituído por um técnico certificado ou um técnico qualificado.

1. Não deve colocar extensões no cabo de alimentação.
2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada da ficha de alimentação estiver solta, não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.
6. Não deve utilizar o aparelho sem a tampa da lâmpada ^11) iluminação interior.

- Este aparelho é pesado. Tenha cuidado quando o deslocar.

- Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois pode causar abrasões na pele ou queimaduras de gelo.

- Evite a exposição prolongada do aparelho à luz solar directa.

- As lâmpadas ^12) utilizadas neste aparelho são lâmpadas para efeitos especiais, seleccionadas apenas para aparelhos domésticos. Não são adequadas para iluminar uma divisão.

Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente contra a saída de ar na ventilação traseira. ^13)
• Depois de descongelados, os alimentos não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

Limpeza e manutenção

- Antes da manutenção, desligue o aparelho e retire a ficha da tomada.

11) Se a tampa da lâmpada tiver.
12) Se a lâmpada estiver prevista.
13) Se o aparelho não criar gelo.

• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.
• Inspeccione regularmente o orifício de descarga do frigorífico para presença de água descongelada. Se necessário, limpe o orifício de descarga. Se o orifício estiver bloqueado, a água irá acumular na parte inferior do aparelho.

Instalação

Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.

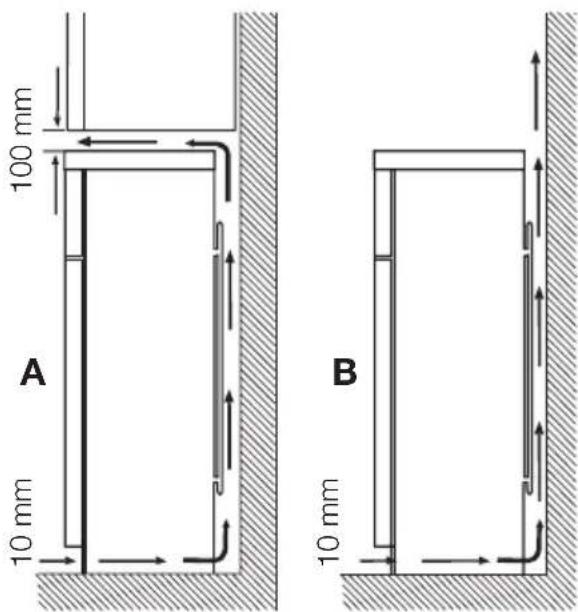

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável. ^14)

Assistência

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

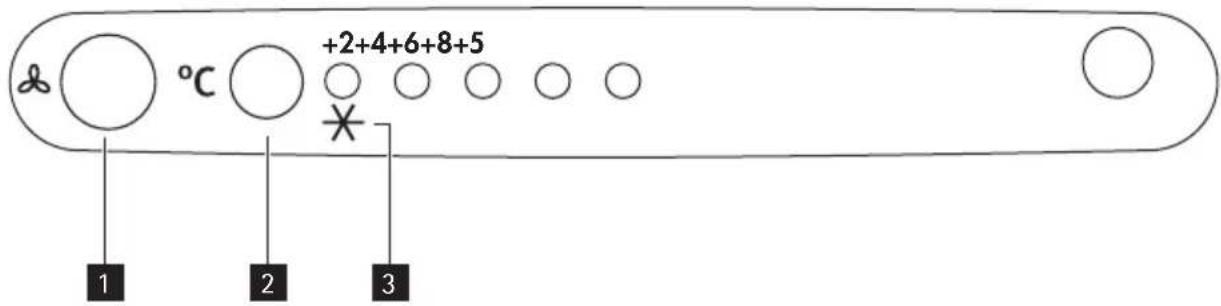

PAINEL DE CONTROLO

°C +2+4+6+8+5 1 2 3

1 Botão de activação da ventoinha Lâmpada da ventoinha

2 Regulador de temperatura Botão Frostmatic

3 indicador Frostmatic

Ligar

Se presente, remova a etiqueta colada no interior do compartimento do congelador. Introduza a ficha na tomada.

Desligar

Para desligar o aparelho, retire a ficha da tomada.

Regulação da temperatura

A temperatura é regulada automaticamente.

Para utilizar o aparelho, proceda do seguinte modo:

- Mantenha o regulador da temperatura pressionado até que o LED correspondente à temperatura pretendida se acenda. A seleção é gradual, variando entre +2°C e +8°C.

i

Normalmente, uma definição média é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente
- frequência de abertura da porta
- quantidade de alimentos conservados
- localização do aparelho.

!

Se a temperatura ambiente for inferior a 16 °C, prima o regulador da temperatura, até que se acenda o LED correspondente à temperatura inferior.

Função Frostmatic

Pode activar a função Frostmatic, premindo o botão Frostmatic até que o LED correspondente ao indicador do símbolo Frostmatic se acenda.

Para desactivar a função Frostmatic, continue a pressionar o botão Frostmatic até que seja seleccionada a temperatura desejada.

PRIMEIRA UTILIZAÇÃO

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

UTILIZAÇÃO DIÁRIA

Este aparelho é vendido na França.

De acordo com a legislação em vigor neste país, deve ser fornecido com um dispositivo especial (ver a figura), colocado no compartimento inferior do frigorífico, para indicar a zona mais fria do mesmo.

As paredes do frigorífico estão equipadas com uma série de guias de modo a que as prateleiras possam ser posicionadas como quiser.

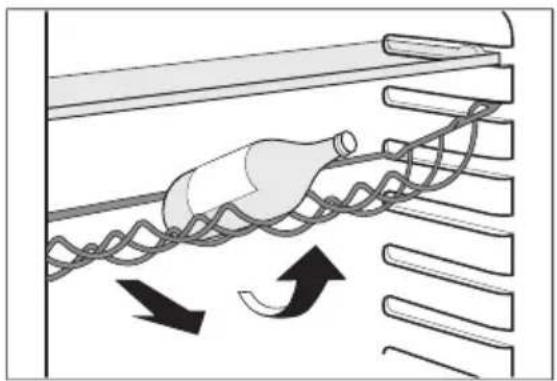

Coloque as garrafas (com a abertura voltada para a frente) na prateleira pré-posicionada.

Se a prateleira estiver posicionada horizontalmente, coloque apenas garrafas fechadas.

Esta prateleira de suporte de garrafas pode ser inclinada de forma a armazenar garrafas já abertas. Para obter este resultado, puxe a prateleira para cima de forma que possa rodar para cima e ser colocada no nível acima.

Posicionar as prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de vários tamanhos, as prateleiras da porta podem ser colocadas a diferentes alturas.

Compartimento de conservação de alimentos

Os modelos equipados com esta característica no compartimento do frigorífico, destinam-se a uma melhor conservação dos alimentos frescos, como peixe, carne, marisco, etc.

Está colocada na parte inferior, directamente por cima da gaveta de conservação dos vegetais.

Refrigeração do ar

A ventoinha da Refrigeração Dinâmica do Ar (DAC-Dynamic Air Cooling) permite refrigerar rapidamente os alimentos e obter uma temperatura mais uniforme dentro do compartimento.

Pode activar o ventilador, premindo o botão de activação da ventoinha (consultar "Painel de controlo"). A lâmpada da ventoinha acende-se.

Ligue a ventoinha quando a temperatura ambiente exceder os 25 °C.

Calendário de alimentos congelados

2-6

4-8

6-12

Os símbolos apresentam diferentes tipos de alimentos congelados.

Os números indicam os tempos de armazenamento em meses para os respectivos tipos de alimentos congelados. A validade dos limites superior ou inferior do tempo de armazenamento indicado depende da qualidade dos alimentos e do tratamento antes da conge-lação.

Congelação de alimentos frescos

O compartimento congelador é adequado para a congelação de alimentos frescos e para a conservação a longo prazo de alimentos congelados e ultracongelados.

Para congelar alimentos frescos, active a função Frostmatic pelo menos 24 horas antes de colocar os alimentos a congelar no compartimento congelador.

Desloque a prateleira que se encontra no compartimento do congelador, mantendo-a na posição horizontal e colocando-a na posição intermédia.

Volte a colocar nessa prateleira os alimentos frescos a congelar.

A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na chapa de características, uma etiqueta presente nas paredes internas do aparelho.

O processo de congelação demora 24 horas. durante este período, não introduza novos alimentos a congelar.

Após 24 horas, quando o processo de congelação tiver terminado, regresse à temperatura desejada (consulte "Regulação da temperatura").

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas.

Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele mostrado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem).

Descongelação

Os alimentos congelados, antes de serem utilizados, podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os pedaços pequenos podem mesmo ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção irá demorar mais.

SUGESTÕES E CONSELHOS ÚTEIS

Conselhos para poupar energia

• Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa temperatura com o aparelho completamente cheio, o compressor pode funcionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para permitir a descongelação automática, poupando assim no consumo de electricidade.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte
• posicione os alimentos de modo a que o ar possa circular livremente em redor

Conselhos para a refrigeração

Conselhos úteis:

Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais.

Por motivos de segurança, guarde desta forma por um dia ou dois no máximo.

Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser coloca-dos em qualquer prateleira.

Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais fornecidas.

Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de garrafas na porta.

Bananas, batatas, cebolas e alho, se não estiverem embalados, não devem ser guardados no frigorífico.

Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;
• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;
• a água congela. Se for consumida imediatamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de congelação em cada embalagem individual para permitir que saiba o tempo de armazenamento.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, deve:

• certificar-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• ter a certeza que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar a ser congelados.

- Não exceda o período de armazenamento indicado pelo fabricante de alimentos.

MANUTENÇÃO E LIMPEZA

CUIDADO

Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

Limpeza periódica

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente.

Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário.

Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Limpe o condensador (grelha preta) e o compressor no fundo do aparelho com uma escova ou um aspirador. Esta operação irá melhorar o desempenho do aparelho e poupar o consumo de electricidade.

Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada.

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor de motor pára, durante a utilização normal. A água resultante da descongelação é descarregada por um canal para um recipiente especial, colocado na parte traseira por cima do aparelho, sobre o compressor de motor, onde evapora.

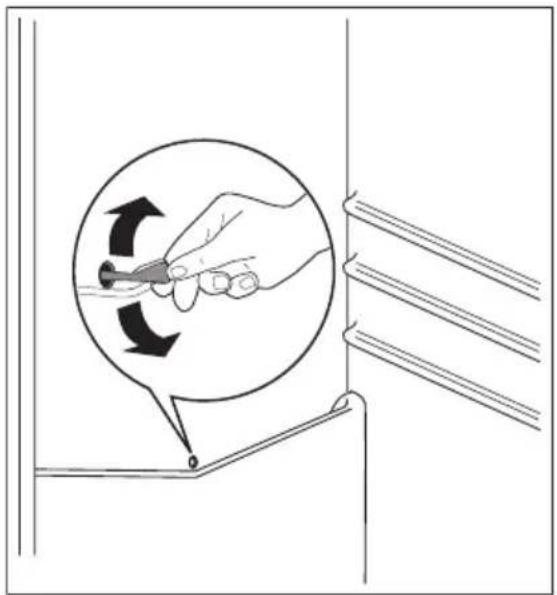

É importante limpar periodicamente o orifício de descarga da água resultante da descongelação no centro do canal do compartimento do frigorífico para evitar que um fluxo excessivo de água pingue sobre os alimentos. Utilize o agente de limpeza fornecido, que irá encontrar já inserido no orifício de descarga.

O compartimento do congelador deste modelo, por sua vez, é do tipo "no frost". Isto significa que não há qualquer formação de gelo durante o seu funcionamento, quer nas paredes interiores, quer nos alimentos.

A ausência de gelo deve-se à circulação contínua de ar frio no interior do compartimento, accionado por um ventilador controlado automaticamente.

Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade
  • retire todos os alimentos
• descongelação ^15 e limpe o aparelho e todos os acessórios
• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

O QUE FAZER SE...

ADVERTÊNCIA

Antes da resolução de problemas, retire a ficha da tomada.

A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

Existem alguns ruidos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível causa Solução
O aparelho não funciona.A lâmpada não funciona.	O aparelho está desligado. Ligue o aparelho.

15) Se previsto.

Problema Possível dausa Solução
A ficha não está correctamente inserida na tomada.		Ligue a ficha do aparelho correc-tamente à tomada de alimenta-ção.
O aparelho não tem alimenta-ção. Não existe tensão na toma-da.		Ligue um aparelho eléctrico dife-rente à tomada.Contacte um electricista qualifi-cado.
A lâmpada não funciona.	A lâmpada está no modo de es-pera.	Fecha e abra a porta.
	A lâmpada está defeituosa.	Consulte "Substituir a lâmpada".
O compressor funciona continuamente.	A temperatura não está regula-da correctamente.	Defina uma temperatura mais elevada.
A porta não está fechada cor-rectamente.		Consulte "Fechar a porta".
	A porta foi aberta muitas vezes.	Não mantenha a porta aberta mais tempo do que o necessário.
A temperatura do produto está muito alta.		Deixe que a temperatura do pro-du to diminua até à temperatura ambiente antes de o guardar.
A temperatura ambiente está muito alta.		Diminua a temperatura ambiente.
A água escorre na placa traseira do frigorífico.	Durante o processo de descon-gelação automático, o gelo é descongelado na placa traseira.	Isto está correcto.
A água escorre para o fri-gorífico.	A saída de água está obstruída. Limpe a saída da água.
Os produtos evitam que a água escorra para o colector de água.		Certifique-se de que os produtos não tocam na placa traseira.
A água escorre para o chão.	A saída de água descongelada não escorre para o tabuleiro de evaporação acima do compres-sor.	Engate a saída de água descon-gelada no tabuleiro de evapora-ção.
A temperatura no apare-lho está demasiado baixa.	A temperatura não está regula-da correctamente.	Defina uma temperatura mais elevada.
A temperatura no apare-lho está demasiado alta.	A temperatura não está regula-da correctamente.	Defina uma temperatura mais baixa.
A porta não está fechada cor-rectamente.		Consulte "Fechar a porta".
A temperatura do produto está muito alta.		Deixe que a temperatura do pro-du to diminua até à temperatura ambiente antes de o guardar.
Problema Possível causa Solução
Muitos produtos armazenados ao mesmo tempo.		Armazene menos produtos ao mesmo tempo.
A temperatura no frigorífico está demasiado alta.	Não existe circulação de ar frio no aparelho.	Certifique-se de que existe circulação de ar frio no aparelho.
A temperatura no congelador está demasiado alta.	Os produtos estão demasiado perto uns dos outros.	Armazene os produtos de forma a haver circulação de ar frio.
Existe demasiado gelo.	Os alimentos não estão embalados correctamente.	Embale os alimentos correctamente.
A porta não está fechada cor-rectamente.		Consulte "Fechar a porta".
A temperatura não está regulada correctamente.		Defina uma temperatura mais elevada.

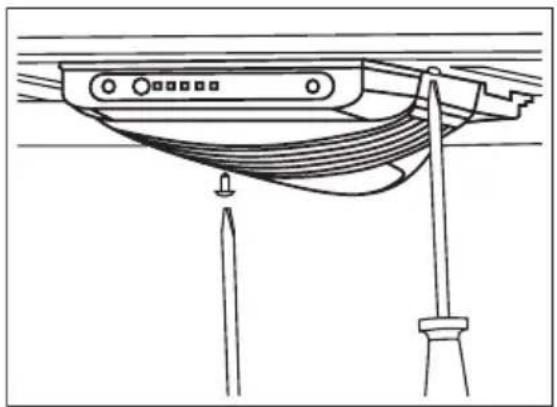

Substituir a lâmpada

CUIDADO

1. Retire o parafuso da tampa da lâmpada.
2. Puxe o gancho traseiro da tampa da lâmpada, utilizando uma chave de fendas, e retire a tampa da lâmpada, puxando para baixo.

3. Substitua a lâmpada por uma com a mesma potência e especialmente concebida para aparelhos domésticos. (a potência máxima está indicada na tampa da lâmpada).

4. Instale a tampa da lâmpada.

5. Aperte o parafuso na tampa da lâmpada.

6. Ligue a ficha do aparelho à tomada de alimentação.

7. Abra a porta. Certifique-se de que a lâmpada se acende.

1. Limpe as juntas da porta.
2. Se necessário, ajuste a porta. Consulte "Instalação".
3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistência.

DADOS TÉCNICOS

Dimensão do nicho de instala-ção
Altura 1750 mm
Largura 600 mm
Profundidade 645 mm
Tempo de reinício 20 h

As informações técnicas encontram-se na placa de dados no lado esquerdo interno do aparelho e na etiqueta de energia.

INSTALAÇÃO

ADVERTÊNCIA

Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento correcto do aparelho antes de o instalar.

Posicionamento

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe climática Temperatura ambiente
SN +10 °C a + 32 °C
N +16 °C a + 32 °C
ST +16 °C a + 38 °C
T +16 °C a + 43 °C

Local

O aparelho deve ser instalado afastado de fontes de calor, como sejam radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente na traseira do aparelho. Para garantir o melhor desempenho, se o aparelho estiver sob um armário suspenso, a distância mínima entre o topo do aparelho e o armário é de 100 mm. No entanto, o aparelho não deve ser colocado sob armários suspensos. O nivelamento preciso é garantido por um ou mais pés ajustáveis na base do aparelho.

ADVERTÊNCIA

Tem de ser possível desligar o aparelho da fonte de corrente; Assim, a ficha tem de estar facilmente acessível após a instalação.

100 mm A 10 mm B 10 mm

Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas. E.E.C.

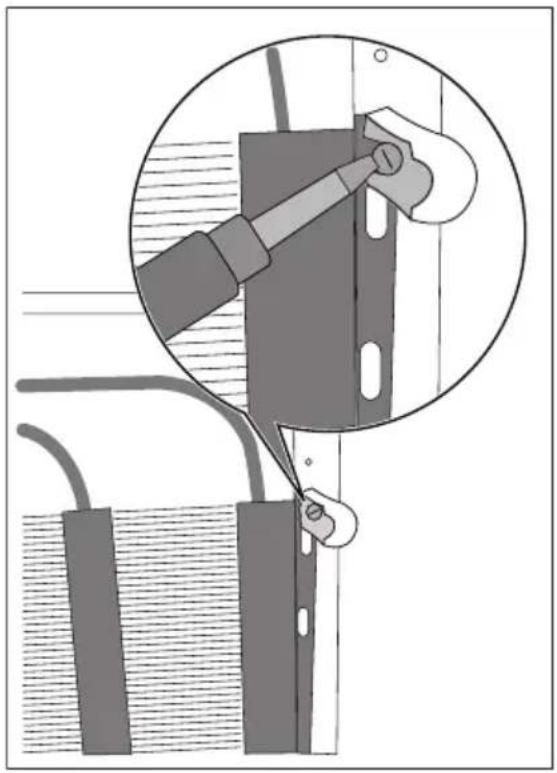

Separadores traseiros

No interior do aparelho, existem dois espaçadores que devem ser instalados conforme ilustrado.

Desaperte os parafusos, introduza o separador de- baixo da cabeça do parafuso e volte a apertar os parafusos.

Reversibilidade da porta

ADVERTÊNCIA

Antes de executar qualquer operação retire a ficha da tomada.

Recomendamos que execute as seguintes operações com outra pessoa que irá segurar as portas do aparelho durante as operações.

Para alterar o sentido de abertura, faça o seguinte:

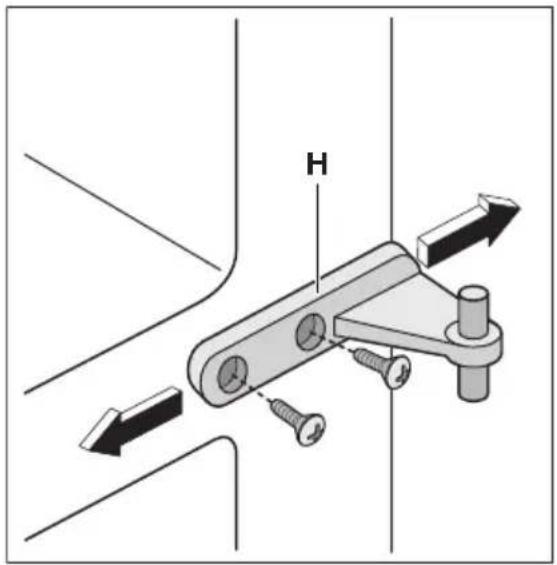

1. Deslize a porta inferior para fora da dobradiça central (H). Retire a dobradiça central desaparafusando os parafusos de fixação.

Não se esqueça de retirar também o es- paçador de plástico inserido por baixo da dobradiça.

H

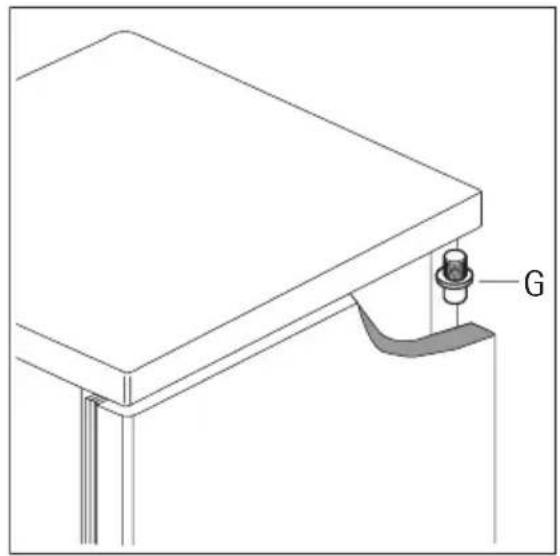

1. Deslize a porta superior para fora do pino (G). Desaparafuse o pino (G) e instale-o no lado oposto.

2. Retire os dois tampões da travessa central e instale-os no lado oposto, cobrin-do os orifícios deixados pela dobradiça retirada.

3. Retire os tampões (1) no lado superior de ambas as portas e coloque-os no lado oposto.

4. Retire a tampa (e) com uma ferramenta, desaperte o pino da dobradiça inferior (f) com uma chave de 10 mm e volte a apertá-lo no lado oposto.

5. Instale a tampa (e) no lado oposto.

6. Retire a pega. Desaparafuse o suporte da pega superior da haste da pega (h1). Desaparafuse o suporte da pega inferior da porta (h2). Desaparafuse o suporte da pega superior da porta (h3). Instale o tampão (1).

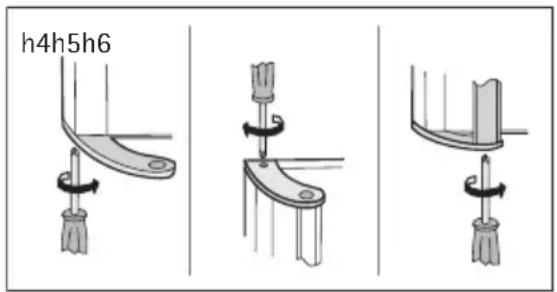

1. Instale a pega no lado oposto. Aparafuse novamente o suporte da pega na porta (h4). Rode o suporte da pega com a pega e aparafuse-os à porta (h5) e ao suporte da pega instalado (h6).
2. Instale a porta superior no pino (G). In-sira o pino da dobradiça central (H) no orificio da porta superior. Certifique-se

h4h5h6

de que o espaçador de plástico está colocado por baixo da dobradiça. Instale a porta inferior no pino da dobradiça inferior (f). Com uma ligeira inclinação das portas, insira o pino da dobradiça central (H) no orifício da porta inferior.

1. Mantendo as portas abertas, aperte a dobradiça central com dois parafusos.
2. Certifique-se de que a placa frontal da porta está paralela à placa frontal do tampo.
3. Volte a colocar o aparelho no sítio e nivele-o, aguarde pelo menos quatro horas e ligue-o à tomada.

Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.
• A junta magnética está colada ao aparelho.
• A porta abre e fecha correctamente.

Se a temperatura ambiente for fria (por ex. no Inverno), pode acontecer que a junta não adira perfeitamente ao aparelho. Nesse caso, aguarde o encaixe natural do vedante.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
