MANUALE UTENTE S73200DTX0 AEG

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati...

Visitate il webshop su www.aeg-electrolux.com/shop

INDICE

25 Informazioni per la sicurezza
28 Pannello dei comandi
29 Primo utilizzo
29 Utilizzo quotidiano
31 Consigli e suggerimenti utili
32 Pulizia e cura
34 Cosa fare se...
36 Dati tecnici
37 Installazione
41 Considerazioni ambientali

In questo manuale sono riportati i seguenti simboli:

!

Informazioni importanti relative alla prevenzione dei rischi per la salute personale e dei danni alle apparecchiature.

i

Informazioni e consigli generali

[Non-Text]

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche

! INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le av- vertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

ATTENZIONE

Accertarsi che le aperture di ventilazione non siano ostruite.

- L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.

- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

- Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.

- Non danneggiare il circuito refrigerante.

- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• Evitare fiamme libere e scintille
• Aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.

3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere messo in funzione senza il coprilampada interno ^6) della luce interna.

7. Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.

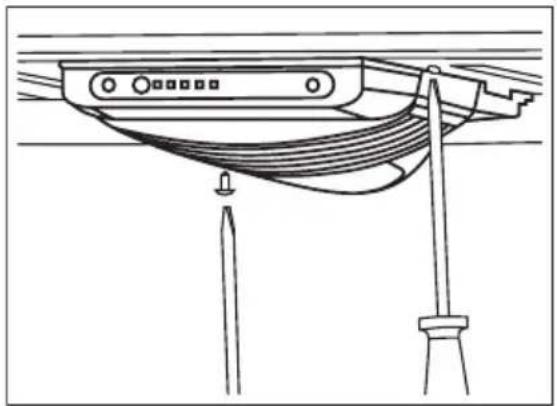

10. Lampadine ^7) utilizzate in questa apparecchiatura sono lampadine speciali selezionate per essere usate unicamente negli elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. 8)
• Gli alimenti congelati non devono essere ricongelati una volta scongelati.

- Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.

- Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.

- Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.

- I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
  • Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

Installazione

Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

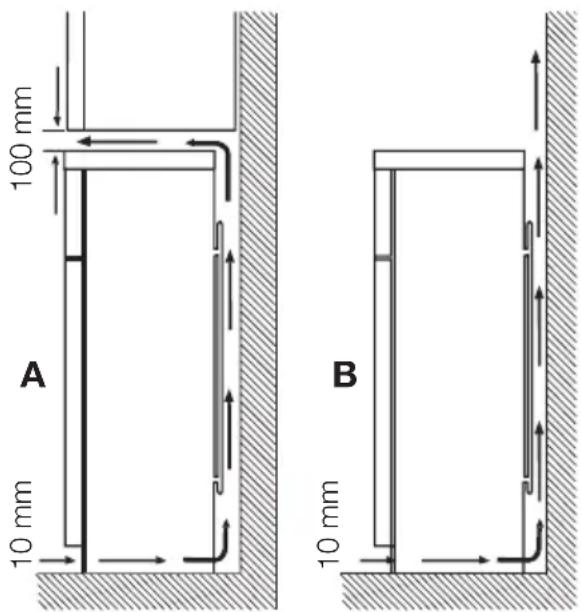

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 9)

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo 🚙 sono riciclabili.

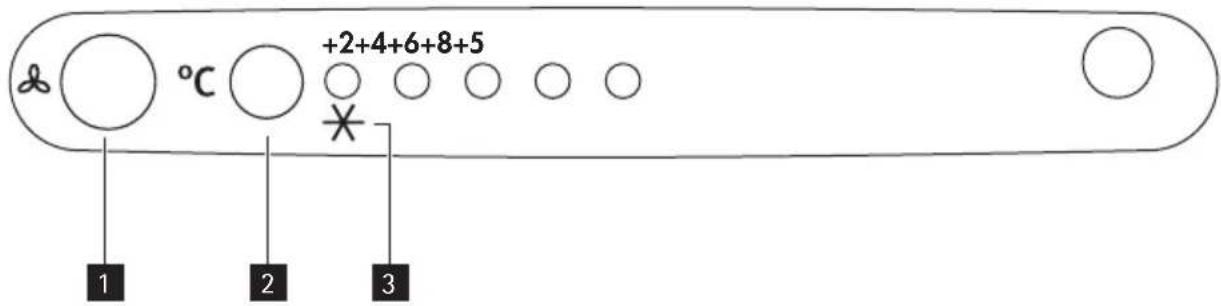

PANNELLO DEI COMANDI

°C +2+4+6+8+5 1 2 3

1 nterruttore funzione ventola Spia ventola

2 Regolatore temperatura Tasto Frostmatic

3 Spia Frostmatic

Accensione

Togliere, se presente, l'etichetta incollata nella parte interna del comparto congelatore. Inserire la spina nella presa.

Spegnimento

Per spegnere l'apparecchio, staccare la spina dalla presa di corrente.

Regolazione della temperatura

La temperatura viene regolata automaticamente.

Per regolare il livello di raffreddamento, procedere come segue:

- Mantenere premuto il tasto regolatore della temperatura fino a quando non si accende il LED corrispondente alla temperatura desiderata. La selezione è progressiva, varian-do da +2°C a +8°C. Ad ogni pressione del pulsante viene selezionata la temperatura indicata dal LED.

In condizioni normali, si consiglia di utilizzare una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchio è condizionata dai seguenti fattori:

• temperatura ambiente
- frequenza di apertura della porta
• quantità di alimenti conservati
- posizione dell'apparecchio.

Se la temperatura ambiente è inferiore a 16°C, premere il tasto regolatore della temperatura fino a quando non si accende il LED corrispondente alla temperatura più bassa.

Funzione Frostmatic

Per attivare la funzione Frostmatic mantenere premuto il tasto Frostmatic fino a quando il LED corrispondente al simbolo Frostmatic non si accende.

Per disattivare la funzione Frostmatic, mantenere premuto il tasto Frostmatic fino a quando non viene selezionata la temperatura richiesta.

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

UTILIZZO QUOTIDIANO

questa apparecchiatura viene venduta in Francia.

Per rispettare la normativa vigente in questo paese, essa deve essere dotata di un particolare dispositivo, posto nella parte bassa della cella frigo (vedi figura) per segnalare la zona piu' fredda del vano.

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

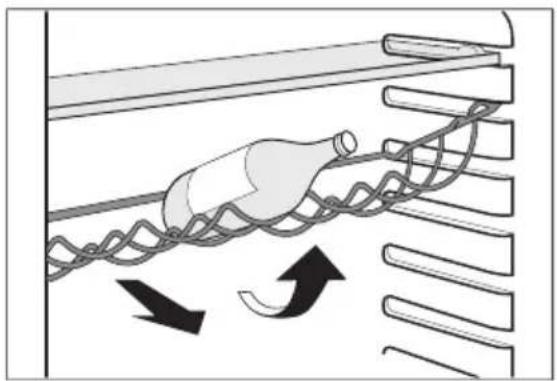

Griglia portabottiglie

Disporre le bottiglie (con l'apertura in avanti) sul-l'apposito ripiano.

Se il ripiano è in posizione orizzontale, utilizzarlo solo per le bottiglie chiuse.

Questo ripiano può essere inclinato per consentire l'appoggio di bottiglie già aperte. Tirare il ripiano e ruotarlo verso l'alto in modo da appoggiarlo al livello superiore.

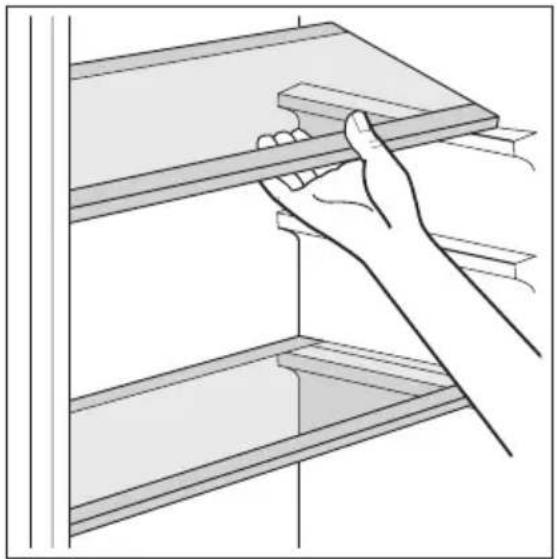

Posizionamento delle mensole

Per facilitare l'introduzione di alimenti di diverse dimensioni, le mensole della porta possono essere posizionate ad altezze differenti.

Comparto freddo

I modelli sono dotati di questo accessorio nella parte del frigorifero, che è indicato per una migliore conservazione di cibi freschi come pesce, carne, frutti di mare ecc.

Si trova nella parte inferiore, direttamente sopra il cassetto per le verdure.

Raffreddamento dell'aria

La ventola del sistema Dynamic Air Cooling (DAC) produce un raffreddamento più veloce degli alimenti e una temperatura più uniforme nello scomparto.

Questa funzione viene attivata premendo il tasto corrispondente (fare riferimento al "Pannello dei comandi"). La spia della ventola si accende.

Accendere la ventola quando la temperatura ambiente è superiore a 25°C.

Elenco alimenti congelati

I simboli mostrano i diversi tipi di alimenti congelati.

I numeri indicano i mesi di conservazione dei tipi di surgelati corrispondenti. La validità dei tempi di conservazione dipende dalla qualità degli alimenti e dal loro trattamento prima del congelamento.

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare alimenti freschi, attivare la funzione Frostmatic almeno 24 ore prima di introdurli nel vano congelatore.

Spostare il ripiano presente nello scomparto congelatore mantenendolo in posizione orizzontale, posizionandolo nella sede intermedia.

Riporre su tale ripiano i cibi freschi da congelare.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla "targa matricola", un'etichetta presente sulle pareti interne dell'apparecchiatura.

Il processo di congelamento dura 24 ore: finché non è concluso, non aggiungere altro cibo da congelare.

Dopo 24 ore, quando il processo di congelamento è completato, ritornare alla temperatura desiderata (vedere "Regolazione della temperatura").

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di salita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione. I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

CONSIGLI E SUGGERIMENTI UTILI

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.
• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

Consigli per la refrigerazione di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione
• coprire o avvolgere il cibo, in particolare se emana un odore forte
- posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc.: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Consigli per la conservazione dei surgelati

Per ottenere i migliori risultati con questo apparecchio:

• accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;
• fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;
• non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.
• Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.
• Non superare il periodo di conservazione indicato dal produttore.

PULIZIA E CURA

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspirapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi elettrici.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

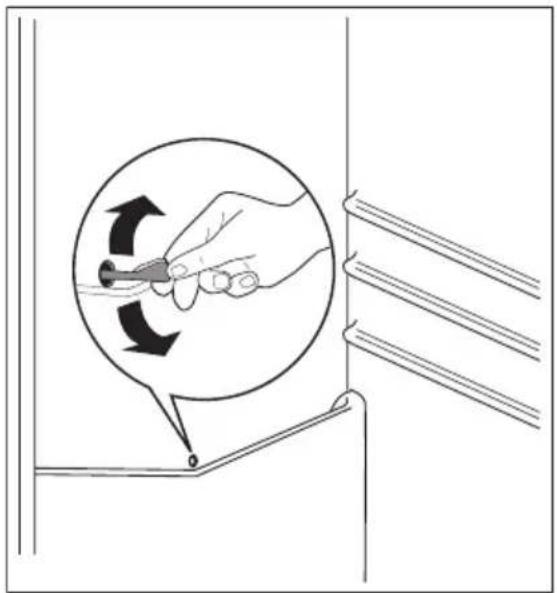

Sbrinamento del vano frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchio, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposito utensile già inserito nel foro di scarico.

Sbrinamento del vano congelatore

Il vano congelatore in questo modello è di tipo "no frost", cioè non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta all'interno del vano da una ventola azionata automaticamente.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio dalla rete elettrica
• rimuovere tutto il cibo
• sbrinare ^10 e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

COSA FARE SE...

AVVERTENZA

Prima della ricerca guasti, estrarre la spina dalla presa.

Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile	causa Soluzione
L'apparecchiatura non funziona. La lampadina non si accende.	L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è inserita corretta-mente nella presa.	Inserire correttamente la spina nella presa.
L'apparecchiatura non riceve corrente. Non arriva tensione al-la presa elettrica.	Collegare alla presa un'altra ap-parecchiatura elettrica.Rivolgersi a un elettricista quali-ficato.
La lampadina non si ac-cende.	La lampadina è in stand-by. Aprire e chiudere la porta.
	La lampadina è difettosa.	Vedere "Sostituzione della lampa-dina".
Il compressore rimane sempre in funzione.	La temperatura non è regolata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.	Vedere "Chiusura della porta".

10) Se previsto.

Problema Possibile	causa Soluzione
La porta viene aperta troppo fre-quentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è troppo alta.		Abbassare la temperatura ambiente.
Scorre acqua sul pannello posteriore del frigorifero.	Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scio-glie.	Non si tratta di un'anomalia.
Scorre acqua all'interno del frigorifero.	Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.
Gli alimenti impediscono all'ac-qua di scorrere nell'apposito col-lettore.		Evitare di disporre gli alimenti direttamente contro la parete posteriore.
Scorre acqua sul pavimento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compressore.	Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evaporazione.
La temperatura all'interno dell'apparecchiatura è troppo bassa.	La temperatura non è regolata correttamente.	Impostare una temperatura superiore.
La temperatura all'interno dell'apparecchiatura è troppo alta.	La temperatura non è regolata correttamente.	Impostare una temperatura inferiore.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti alimenti insieme.		Introdurre gli alimenti poco alla volta.
La temperatura nel vano frigorifero è troppo alta.	L'aria fredda non circola correttamente all'interno dell'apparecchiatura.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.
La temperatura nel vano congelatore è troppo alta.	I surgelati sono troppo vicini tra loro.	Disporre i surgelati in modo da consentire una corretta circolazione dell'aria fredda.
Si forma troppa brina.	Gli alimenti non sono avvolti correttamente.	Avvolgere correttamente gli alimenti.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
Problema Possibile causa Soluzione
La temperatura non è regolata correttamente.		Impostare una temperatura superiore.

Sostituzione della lampadina

ATTENZIONE

Estrarre la spina dalla presa di corrente.

1. Rimuovere la vite dal coprilampada.
2. Tirare verso l'esterno il gancio posteriore del coprilampada utilizzando un cacciavite, quindi estrarre il coprilampada tirandolo verso il basso.

3. Sostituire la lampada con una della stessa potenza e specificamente studiata per gli elettrodomestici. (la potenza massima è indicata sul coprilampada).

4. Installare il coprilampada.

5. Serrare la vite del coprilampada.

6. Inserire la spina nella presa.

7. Aprire le porte. Controllare che la lampadina si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

DATI TECNICI

Nicchia di incasso
Altezza 1750 mm
Larghezza 600 mm
Profondità 645 mm
Tempo di risalita 20 h

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno dell'apparecchio, e sull'etichetta dei valori energetici.

INSTALLAZIONE

AVVERTENZA

Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe climatica Temperatura ambiente
SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

Posizione

L'apparecchio deve essere installato lontano da fonti di calore (termosifoni, boiler, luce solare diretta, ecc.). Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchio è installato al di sotto di un pensile, si raccomanda di mantenere una distanza minima tra quest'ultimo e lo spigolo superiore dell'apparecchio di almeno 100 mm. Se possibile, tuttavia, evitare di installare l'apparecchio sotto un pensile. Per consentire un perfetto livellamento dell'apparecchio sono provvisti uno o più piedini regolabili.

AVVERTENZA

Deve essere possibile scollegare l'apparecchio dalla rete elettrica; eseguire perciò l'installazione facendo si che la spina rimanga facilmente accessibile.

100 mm A 10 mm B 10 mm

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate. Il presente apparecchio è conforme alle direttive CEE.

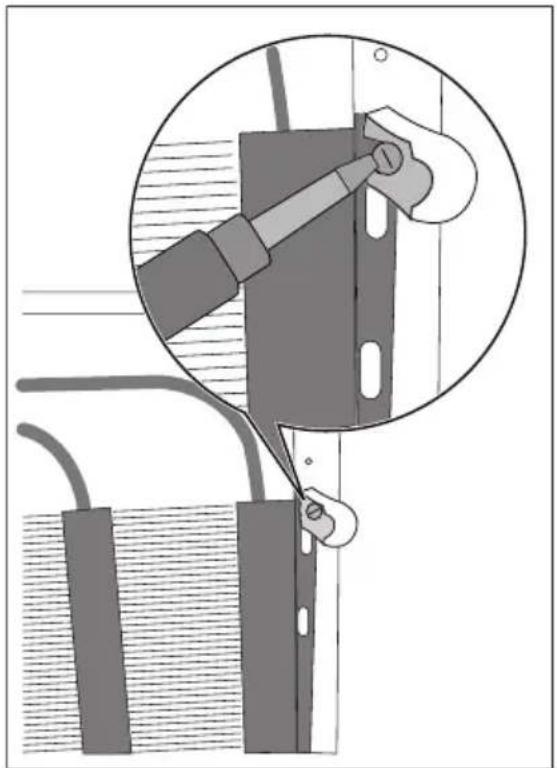

Distanziatori posteriori

All'interno dell'apparecchio sono presenti due distanziatori che devono essere montati come illustrato nella figura.

Allentare le viti e inserire il distanziatore sotto la testa della vite, infine riserrare le viti.

Possibilità di invertire la porta

AVVERTENZA

Prima di eseguire le operazioni descritte, estrarre la spina dalla presa.

Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben fermi gli sportelli dell'apparecchiatura.

Per modificare il senso di apertura dello sportello, procedere come segue:

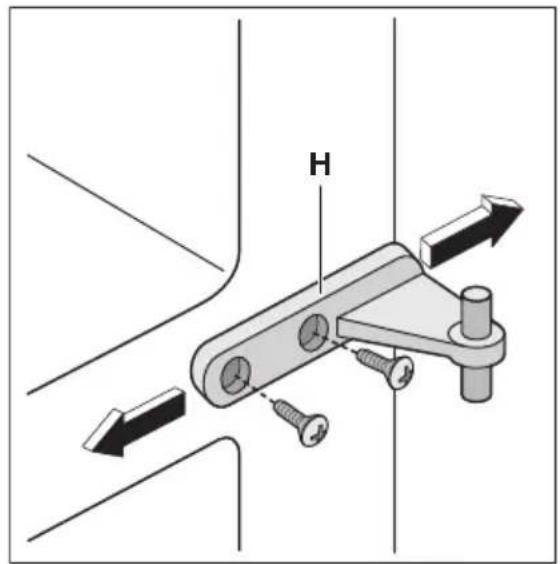

1. Far uscire lo sportello inferiore dalla cerniera centrale (H). Togliere la cerniera centrale svitando le viti di fissaggio. Assicurarsi di rimuovere il distanziatore di plastica sotto la cerniera.

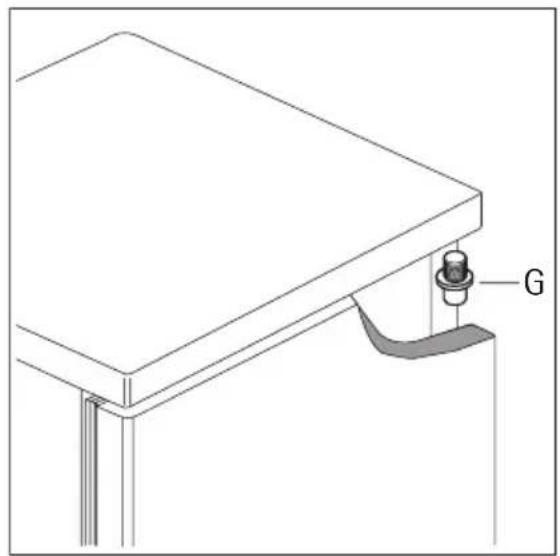

2. Fare uscire lo sportello superiore dal per- no (G). Svitare il perno (G) e installarlo sul lato opposto.

3. Rimuovere i due tappi dalla trave trasversale centrale e posizionarli sul lato opposto, a copertura dei fori dovuti alla rimozione della cerniera.

4. Rimuovere i tappi (1) sul lato superiore dei due sportelli e spostarli sul lato op-posto.

H

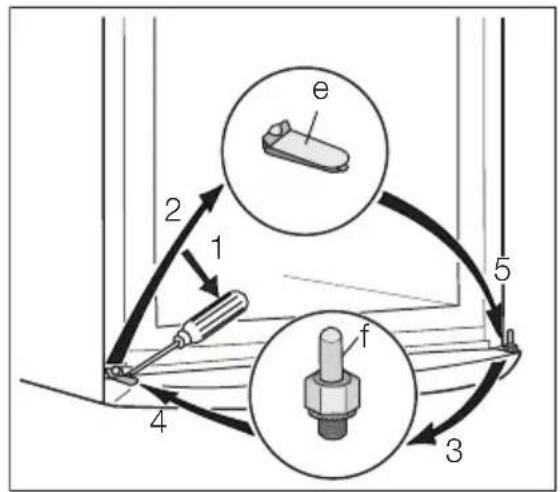

1. Rimuovere con un utensile il coperchietto (e), svitare il perno della cerniera inferiore (f) utilizzando una chiave da 10 mm quindi riavvitarlo sul lato opposto.

2. Inserire il coperchietto (e) sul lato opposto.

3. Rimuovere la maniglia. Svitare la staffa superiore dalla barra della maniglia (h1). Svitare la staffa inferiore della maniglia dallo sportello (h2). Svitare la staffa superiore della maniglia dallo sportello (h3). Inserire il tappo (1).

4. Installare la maniglia sul lato opposto. Riavvitare la staffa della maniglia sullo sportello (h4). Ruotare la staffa insieme alla maniglia e avvitarle allo sportello (h5) e alla staffa già inserita (h6).

5. Inserire lo sportello superiore sul perno (G). Inserire il perno della cerniera centrale (H) nel foro dello sportello supe-

riore. Assicurarsi che il distanziatore in plastica si trovi sotto la cerniera. Inserire lo sportello inferiore sul perno della cerniera inferiore (f). Inclinare leggermente gli sportelli e inserire il perno della cerniera centrale (H) nel foro dello sportello inferiore.

1. Mantenendo gli sportelli aperti, serrare la cerniera centrale con due viti.

2. Verificare che il fronte dello sportello sia parallelo a quello della parte superiore.

3. Riposizionare l'elettrodomestico, metterlo a livello, attendere almeno quattro ore ed inserire la spina nella presa di corrente.

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.
• La guarnizione magnetica aderisca all'apparecchiatura.
• Lo sportello si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente. In tal caso, attendere che aderisca naturalmente.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
