MANUAL DE USUARIO S73200DTX0 AEG

PARA RESULTADOS PERFEITOS

Desligue a ficha da tomada eléctrica.

PREOCUPAÇÕES AMBIENTAIS

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer un rendimiento impecable durante muchos años, con innovadoras tecnologías que facilitarán su vida y prestaciones que probablemente no encuentre en electrodomésticos corrientes. Por favor, dedique algunos minutos a la lectura para disfrutar de todas sus ventajas.

ACCESORIOS Y CONSUMIBLES

En la página web de AEG, encontrará todo lo necesario para la perfecta limpieza y funcionamiento de todos sus electrodomésticos AEG. Junto con una amplia gama de accesorios diseñados y fabricados conforme a los elevados estándares de calidad característicos de la marca, desde utensilios de cocina especializados a cestos de cubiertos, desde portabotellas a bolsas para el lavado de prendas delicadas...

Visite la tienda web en www.aeg-electrolux.com/shop

ÍNDICE DE MATERIAS

63 Información sobre seguridad
66 Panel de mandos
67 Primer uso
67 Uso diario
69 Consejos útiles
71 Mantenimiento y limpieza
72 Qué hacer si...
75 Datos técnicos
75 Instalación
79 Aspectos medioambientales

En este manual de usuario se utilizan los símbolos siguientes:

!

Datos importantes referentes a su seguridad personal e información sobre la manera de evitar que el aparato sufra daños.

i

Datos y recomendaciones generales

[Non-Text]

Información medioambiental

Salvo modificaciones

INFORMACIÓN SOBRE SEGURIDAD

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad. Por la seguridad de personas y bienes, siga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provocados por omisiones.

Seguridad de niños y personas vulnerables

- Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico.

No permita que los niños jueguen con el electrodoméstico.

- Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.

- Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.

- Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo. Evitará así que se convierta en una trampa mortal para niños.

Instrucciones generales de seguridad

PRECAUCIÓN

No obstruya los orificios de ventilación.

• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.
• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.
• No utilice otros aparatos eléctricos (como máquinas para hacer helados) dentro de los aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización para estos fines.

- No dañe el circuito del refrigerante.

- El circuito del refrigerante del aparato contiene isobutano (R600a). Se trata de un gas natural con un alto nivel de compatibilidad medioambiental, aunque es inflamable.

Durante el transporte y la instalación del aparato, cerciórese de no provocar daños en el circuito de refrigeración.

Si el circuito de refrigeración se daña:

- mantenga el aparato alejado de las llamas y de cualquier fuente de encendido - ventile bien la habitación en la que se encuentra el aparato

- Cualquier intento de alterar las especificaciones o modificar este producto puede ser peligroso. Cualquier daño en el cable de alimentación puede provocar un cortocircuito, un incendio o una descarga eléctrica.

ADVERTENCIA

Los componentes eléctricos (cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o personal cualificado.

1. No se debe prolongar el cable de alimentación.
2. Compruebe que la parte posterior del aparato no aplaste ni dañe el enchufe. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.
3. Cerciórese de que tiene acceso al enchufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de corriente está floja, no inserte el enchufe. Existe riesgo de descarga eléctrica o incendio.
6. No debe utilizar el aparato sin la tapa de la bombilla ^16) para la iluminación interior.

- Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

- No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.

- Evite la exposición prolongada del aparato a la luz solar directa.

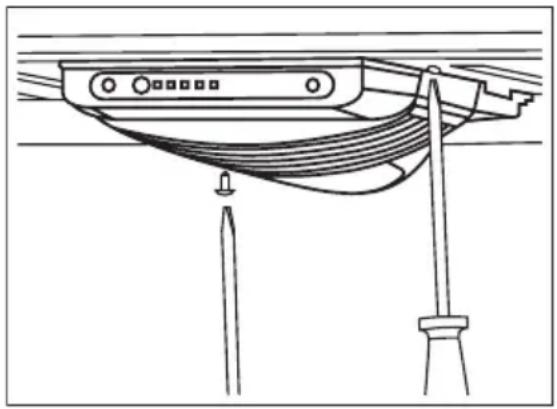

- Las bombillas ^17) que se utilizan en este aparato son especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la ilumina-ción de la vivienda.

Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.
• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.
• No coloque alimentos directamente contra la salida de aire de la pared posterior. ^18)
• Los alimentos que se descongelen no deben volver a congelarse.
• Guarde los alimentos congelados, que se adquieren ya envasados, siguiendo las instrucciones del fabricante.
• Se deben seguir estrictamente las recomendaciones del fabricante del aparato sobre el almacenamiento. Consulte las instrucciones correspondientes.
• No coloque bebidas carbonatadas o con gas en el congelador, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato.
• Si se consumen polos helados retirados directamente del aparato, se pueden sufrir que-maduras causadas por el hielo.

Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red.
• No limpie el aparato con objetos metálicos.
• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.
• Inspeccione habitualmente el desagüe del agua descongelada del frigorífico. Si es necesario, limpie el desagüe. Si el desagüe se bloquea, el agua se acumulará en la base del aparato.

Instalación

Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.
• Es recomendable esperar al menos dos horas antes de conectar el aparato, para permitir que el aceite regrese al compresor.

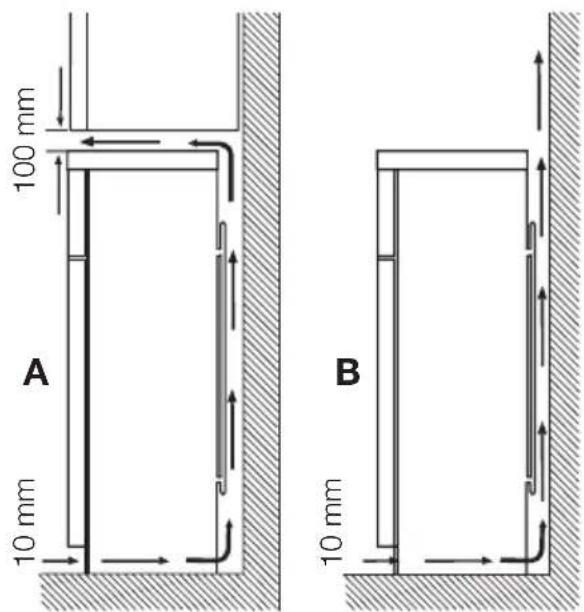

• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instrucciones correspondientes a la instalación.
• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.
• El aparato no debe colocarse cerca de radiadores ni de hornillas de cocina.
• Asegúrese de que es posible acceder al enchufe después de instalar el electrodoméstico.
  • Realice la conexión sólo con el suministro de agua potable. 19)

Servicio técnico

• Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.
• Las reparaciones de este aparato debe realizarlas un centro de servicio técnico autorizado y sólo se deben utilizar recambios originales.

Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables.

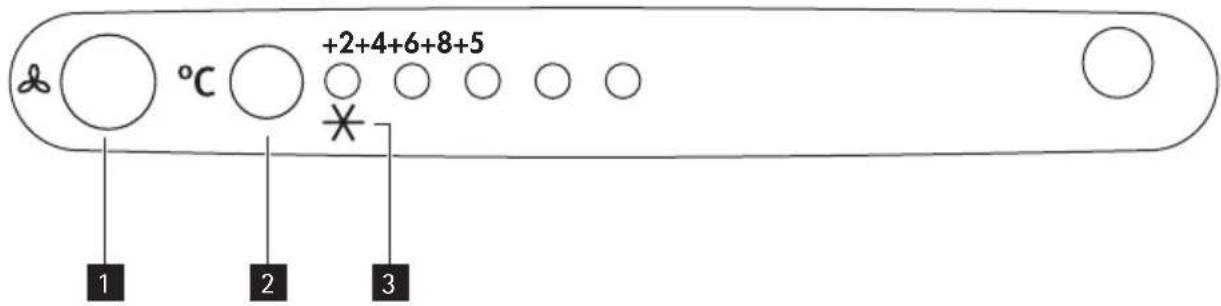

PANEL DE MANDOS

°C +2+4+6+8+5 1 2 3

1 interruptor del ventilador Luz del ventilador

2 Regulador de temperatura Tecla Frostmatic

3 indicador Frostmatic

Encendido

Retire cualquier etiqueta que pueda haber adherida en el interior del compartimento con- gelador.

Introduzca el enchufe en la toma.

Apagado

Para apagar el aparato, extraiga el enchufe de la toma de corriente.

Regulación de la temperatura

La temperatura se regula automáticamente.

Para utilizar el aparato, proceda de la manera siguiente:

- Mantenga pulsado el regulador de temperatura hasta que se encienda el LED correspondiente a la temperatura que desea. La selección es progresiva y oscila de +2 °C a +8 °C.

Lo más conveniente es ajustar la temperatura en una posición intermedia.

Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente
• la frecuencia con que se abre la puerta
• la cantidad de alimentos guardados
• la ubicación del aparato.

Si la temperatura ambiente es inferior a 16 °C, pulse el regulador hasta que se encienda el LED correspondiente a la temperatura mínima.

Función Frostmatic

La función Frostmatic se puede activar pulsando la tecla Frostmatic hasta que se encienda el LED correspondiente al símbolo Frostmatic.

Para desactivar la función Frostmatic, mantenga pulsada la tecla Frostmatic hasta que se seleccione la temperatura elegida.

PRIMER USO

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado

USO DIARIO

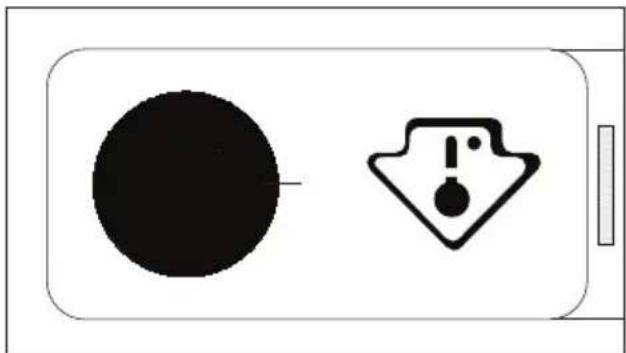

este aparato está autorizado para su venta en Francia.

En conformidad con la normativa válida en dicho país, deberá ir provisto de un dispositivo especial (consulte la figura) situado en el compartimiento inferior del frigorífico para indicar la zona más fría del mismo.

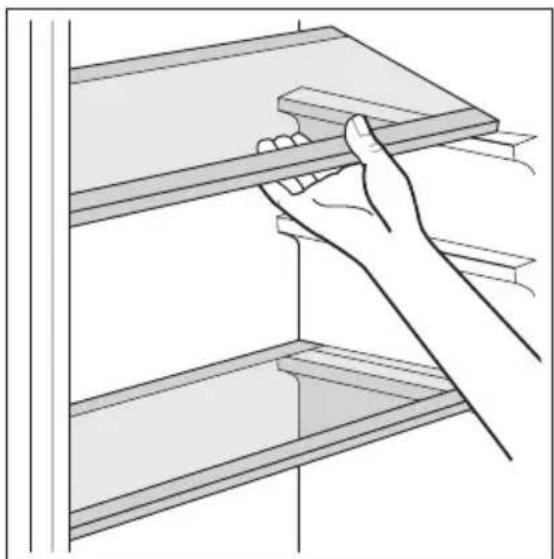

Las paredes del frigorífico cuentan con guías para colocar los estantes del modo que se prefiera.

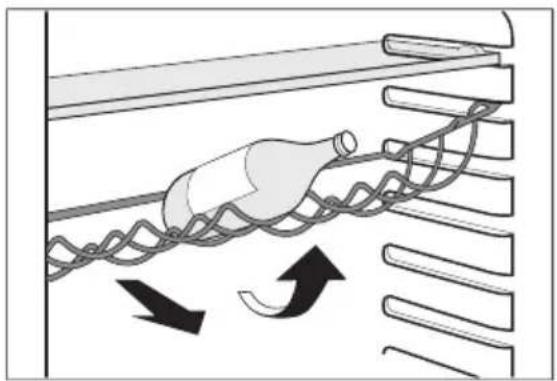

Coloque las botellas (con la parte del tapón hacia fuera) en el estante botellero provisto al efecto.

Si coloca el botellero en posición horizontal, úse-lo sólo para botellas cerradas.

El estante botellero puede inclinarse para guardar botellas previamente abiertas. Para inclinarlo, tire del estante hacia arriba de forma que pueda girarlo y colocarlo en el nivel más alto siguiente.

Colocación de los estantes de la puerta

Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se pueden colocar a diferentes alturas.

Cámara frigorífica

Los modelos que disponen de cámara frigorífica en la zona del frigorífico están indicados. Esta cámara permite conservar alimentos frescos de forma óptima, como pescado, carne, marisco, etc.

Se encuentra en la parte inferior, justo por encima del cajón de las verduras.

Enfriamiento por aire

El ventilador de enfriamiento dinámico por aire (DAC) permite enfriar rápidamente los alimentos y mantener una temperatura uniforme en el compartimento.

Para activar esta función, basta con pulsar el interruptor del ventilador (consulte "Panel de mandos"). Se enciende la luz del ventilador.

Active el ventilador cuando la temperatura ambiente supere los 25 °C.

Calendario de alimentos congelados

Los símbolos muestran los distintos tipos de alimentos congelados

Los números indican los tiempos de almacenamiento en meses de cada tipo de alimento congelado Que el valor superior o inferior del tiempo de almacenamiento indicado sea válido dependerá de la calidad de los alimentos y del tratamiento aplicado antes de la congelación

Congelación de alimentos frescos

El compartimento congelador es adecuado para congelar alimentos frescos y para conservar a largo plazo los alimentos congelados y ultracongelados.

Para congelar alimentos frescos, active la función Frostmatic al menos 24 horas antes de introducir los alimentos en el compartimento congelador.

Mueva el estante hasta la mitad del compartimento congelador procurando mantenerlo en horizontal.

Coloque los alimentos frescos que vaya a congelar en el estante.

La cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de datos técnicos, una etiqueta situada en el interior del aparato.

El proceso de congelación tarda 24 horas. Durante ese tiempo no añada más alimentos para congelar.

Al cabo de 24 horas, cuando haya finalizado el proceso de congelación, vuelva a ajustar la temperatura adecuada (consulte "Regulación de la temperatura").

Almacenamiento de alimentos congelados

Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas con un ajuste alto antes de colocar los productos en el compartimento.

En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha sido más prolongada que el valor indicado en la tabla de características técnicas bajo "tiempo de elevación", los alimentos descongelados deben consumirse cuanto antes o cocinarlos de inmediato y volverlos a congelar (después de que se hayan enfriado).

Descongelación

Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden descongelar en el compartimento frigorífico o a temperatura ambiente, dependiendo del tiempo de que se disponga.

És posible incluso cocinar piezas pequeñas congeladas, tomadas directamente del congelador; en tal caso, el tiempo de cocción será más prolongado.

CONSEJOS ÚTILES

Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.
• Si la temperatura ambiente es elevada, la temperatura del aparato se ha ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera continua, provocando la formación de escarcha o hielo en el evaporador. Si esto sucede, gire el regulador de temperatura a valores inferiores para permitir la descongelación automática y ahorrar en el consumo eléctrico.

Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos calientes ni líquidos en evaporación;
• cubra o envuelva los alimentos, en especial si tienen sabores fuertes;
• coloque los alimentos de modo que el aire pueda circular libremente entre ellos.

Consejos para la refrigeración

Consejos útiles:

Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, sobre el cajón de las verduras.

Por razones de seguridad, guárdela de ese modo durante uno o dos días, como máximo.

Alimentos cocinados, platos fríos, etc.: los debe cubrir y puede colocarlos en cualquiera de los estantes.

Frutas y verduras: se deben limpiar a conciencia y colocar en los cajones especiales suministrados a tal efecto.

Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de plástico, para excluir tanto aire como sea posible.

Botellas de leche: deben tener tapa y se colocarán en el estante para botellas de la puerta.

Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben guardarse en el frigorífico.

Consejos sobre la congelación

Estos consejos son importantes para poder aprovechar al máximo el proceso de congelación:

• la cantidad máxima de alimentos que puede congelarse en 24 horas se muestra en la placa de datos técnicos;
• el proceso de congelación requiere 24 horas. Durante ese periodo no deben añadirse otros alimentos para congelación;
• congele sólo productos alimenticios de máxima calidad, frescos y perfectamente limpios;
• prepare los alimentos en porciones pequeñas para que se congelen de manera rápida y total, así como para poder descongelar posteriormente sólo las cantidades necesarias;
• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;
• no permita que alimentos frescos y sin congelar entren en contacto con alimentos ya congelados, para evitar el aumento de temperatura de los segundos;
• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de almacenamiento de los alimentos;
• el hielo, si se consume inmediatamente después de retirarlo del compartimento congelador, puede provocar quemaduras por congelación en la piel;
• es recomendable etiquetar cada paquete con la fecha de congelación para controlar el tiempo que permanecen almacenados.

Consejos para el almacenamiento de alimentos congelados

Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente almacenados;
• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;
• evitar la apertura frecuente de la puerta o dejarla abierta más del tiempo estrictamente necesario.
• Una vez descongelados, los alimentos se deterioran con rapidez y no pueden congelarse otra vez.
• No supere el tiempo de almacenamiento indicado por el fabricante de los alimentos.

MANTENIMIENTO Y LIMPIEZA

PRECAUCIÓN

Antes de realizar tareas de mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos autorizados.

Limpieza periódica

El equipo debe limpiarse de manera habitual:

• limpie el interior y los accesorios con agua templada y un jabón neutro.
• revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos;
• Aclare y seque a fondo.

No mueva, dañe ni tire de los conductos o cables del interior del armario.

No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la parte posterior del aparato con un cepillo o un aspirador. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Tenga cuidado para no dañar el sistema de refrigeración.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas. Después de la limpieza, vuelva a conectar el aparato a la toma de red.

Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detiene el compresor, durante el funcionamiento normal. El agua de la descongelación se descarga hacia un recipiente especial situado en la parte posterior del aparato, sobre el motor compresor, donde se evapora.

Es importante limpiar periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua desborde y caiga sobre los alimentos del interior. Utilice el limpiador especial suministrado, que hallará ya colocado en el orificio de desagüe.

Descongelación del congelador

El compartimento congelador de este modelo es de tipo "no frost" y no produce escarcha. Esto significa que, durante el funcionamiento, no se forma escarcha ni en las paredes internas del aparato ni sobre los alimentos.

La ausencia de escarcha se debe a la continua circulación del aire frío en el interior del compartimento impulsado por un ventilador controlado automáticamente.

Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

• desconecte el aparato de la red eléctrica;
• extraiga todos los alimentos;
• descongele ^20 y limpie el aparato y todos los accesorios;
• deje la puerta(s) entreabierta para prevenir olores desagradables.

Si va a mantener el armario en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimentos se echen a perder en caso de un corte de energía.

QUÉ HACER SI...

ADVERTENCIA

Antes de realizar cualquier reparación, desconecte el enchufe del aparato de la toma de red.

Sólo un electricista o un técnico profesional debe llevar a cabo cualquier reparación que no figure en este manual.

Se producen ruidos durante el funcionamiento normal (compresor, circulación del refrigerante).

Problema Causa probable Solución
El aparato no funciona. La bombilla no funciona.	El aparato está apagado. Encienda en el aparato.
El aparato no está correctamente enchufado a la toma de corriente.	Enchufe el aparato correctamente a la toma de red.
El aparato no recibe suministro eléctrico. No hay tensión en la toma de corriente.	Enchufe un aparato eléctrico diferente a la toma de corriente. Llame a un electricista cualificado.
La bombilla no funciona.	La bombilla está en espera. Cierre y abra la puerta.
	La bombilla es defectuosa.	Consulte "Cambio de la bombilla".
El compresor funciona continuamente.	La temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
La puerta se ha abierto con excesiva frecuencia.	No mantenga abierta la puerta más tiempo del necesario.
La temperatura de los productos es demasiado alta.	Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.
La temperatura ambiente es de-masiado alta.	Reduzca la temperatura ambiente.
El agua fluye por la placa posterior del frigorífico.	Durante el proceso de descon-gelación automática, el hielo se descongela en la placa posterior.	Esto es normal.
El agua fluye al interior del frigorífico.	La salida de agua está obstruida. Limpie la salida de agua.
Los alimentos impiden que el agua fluya al colector de la misma.	Asegúrese de que los alimentos no entran en contacto con la pla-ca posterior.
El agua fluye hacia el sue-lo.	El agua de la descongelación no fluye hacia la bandeja de evaporación situada sobre el compresor.	Fije la salida de agua de descon-gelación a la bandeja de evapora-ción.
La temperatura del aparato es demasiado baja.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta.
La temperatura del aparato es demasiado alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más baja.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
La temperatura de los productos es demasiado alta.		Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.
Se han guardado muchos alimentos al mismo tiempo.		Guarde menos alimentos al mismo tiempo.
La temperatura del frigo-rífico es demasiado alta.	No hay circulación de aire frío en el aparato.	Compruebe que el aire frío circu-la libremente en el aparato.
La temperatura del congelador es demasiado alta.	Los alimentos están demasiado juntos.	Disponga los productos de modo que el aire frío pueda circular entre ellos.
Hay demasiada escarcha.	Los alimentos no están bien envueltos.	Envuelva bien los alimentos.
	La puerta no está bien cerrada.	Consulte la sección "Cierre de la puerta".
El regulador de temperatura no se ha ajustado correctamente.		Seleccione una temperatura más alta.

Cambio de la bombilla

PRECAUCIÓN

Desenchufe el aparato de la toma de corriente.

1. Retire el tornillo de la tapa de la bombilla.
2. Utilizando un destornillador, tire hacia fuera del gancho trasero de la tapa de la bombilla, y tire de la tapa hacia abajo.
3. Cambie la bombilla por otra de la misma potencia y diseñada específicamente para aparatos domésticos (la potencia máxima se indica en la tapa de la bombilla).
4. Instale la tapa de la bombilla.
5. Apriete el tornillo de la tapa de la bombilla.
6. Enchufe el aparato a la toma de corriente.
7. Abra la puerta. Compruebe que la bombilla se enciende.

1. Limpie las juntas de la puerta.
2. Si es necesario, ajuste la puerta. Consulte "Instalación".
3. Si es necesario, cambie las juntas de puerta defectuosas. Contacte al Centro de servicio técnico.

DATOS TÉCNICOS

Medidas de la cavidad
Altura 1750 mm
Anchura 600 mm
Fondo 645 mm
Tiempo de elevación 20 h

La información técnica se encuentra en la placa de datos técnicos en el lado interior izquierdo del aparato y en la etiqueta de energía.

INSTALACIÓN

ADVERTENCIA

Lea atentamente la "Información sobre seguridad" para garantizar su propia seguridad y el correcto funcionamiento del electrodoméstico antes de instalar el electrodoméstico.

Colocación

Instale el aparato en un punto en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

Clase climática Temperatura ambiente
SN +10°C a + 32°C
N +16°C a + 32°C
ST +16°C a + 38°C
T +16°C a + 43°C

Ubicación

Instale el aparato alejado de fuentes de calor, como radiadores, calderas, luz solar directa, etc. Asegúrese también de que el aire puede circular sin obstáculos por la parte trasera del armario. Para garantizar el mejor rendimiento, si el aparato se coloca debajo de un mueble de cocina colgado en la pared, deje una distancia mínina de 100 mm entre la parte superior del aparato y el mueble de pared. No obstante, lo ideal sería que el aparato no fuera debajo de ningún mueble colgado en la pared. La base del aparato va provista de una o varias patas ajustables para garantizar un nivelado correcto del mismo.

ADVERTENCIA

Puede que en algún momento sea necesario desenchufar el aparato de la toma de corriente; por lo tanto, el enchufe debe quedar accesible tras la instalación del aparato.

100 mm A 10 mm B 10 mm

Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la placa de datos técnicos se corresponden con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.

El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas. Este aparato es conforme con las directivas de la CEE.

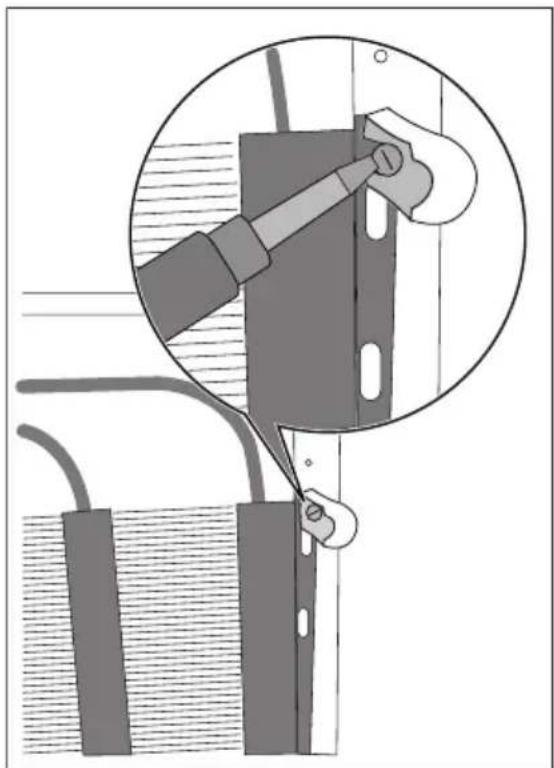

Piezas de separación traseras

En el interior del aparato hay dos piezas de separación que se instalan como se muestra en la figura.

Afloje los tornillos, introduzca la pieza de separación por debajo la cabeza de los tornillos y vuelva a apretarlos.

Cambio del sentido de apertura de las puertas

ADVERTENCIA

Desenchufe siempre el electrodoméstico antes de llevar a cabo cualquier operación.

Los procedimientos que se indican a continuación requieren la ayuda de otra persona que sujete bien las puertas del aparato durante todo el proceso.

Para cambiar el sentido de apertura de las puertas, siga estos pasos:

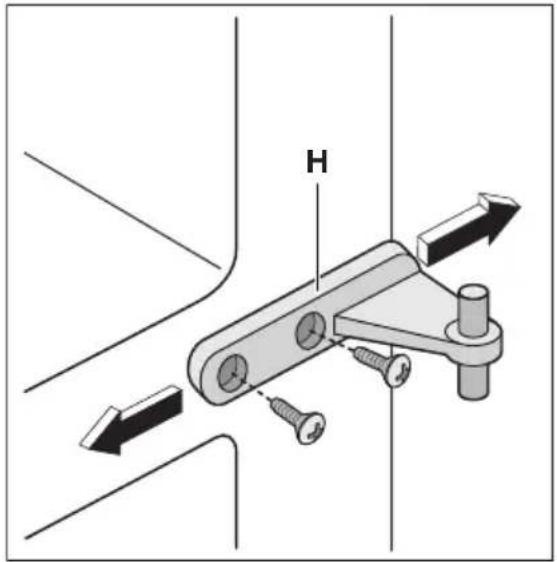

1. Deslice la puerta inferior para retirarla de la bisagra intermedia (H). Desatorni- lle los tornillos de fijación para retirar la bisagra intermedia. No olvide extraer el separador de plás- tico situado bajo la bisagra.

H

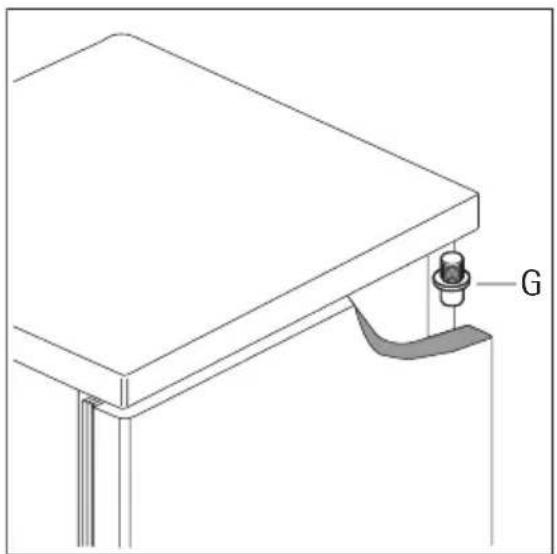

1. Deslice la puerta superior fuera del pasador (G). Desenrosque el pasador (G) e instálelo en el lado opuesto.
2. Retire los dos tacos situados en el travesaño intermedio e instálelos en el lado contrario, cubriendo los orificios donde estaba la bisagra.

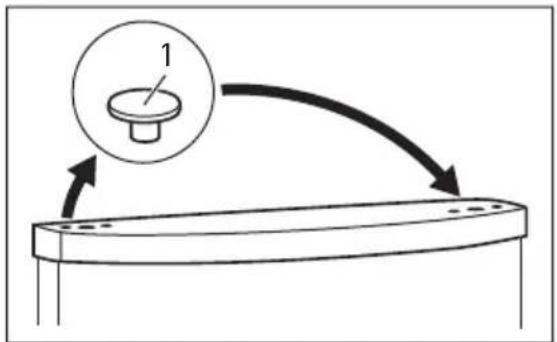

1. Retire los tacos (1) de la parte superior de ambas puertas y colóquelos en el otro lado.

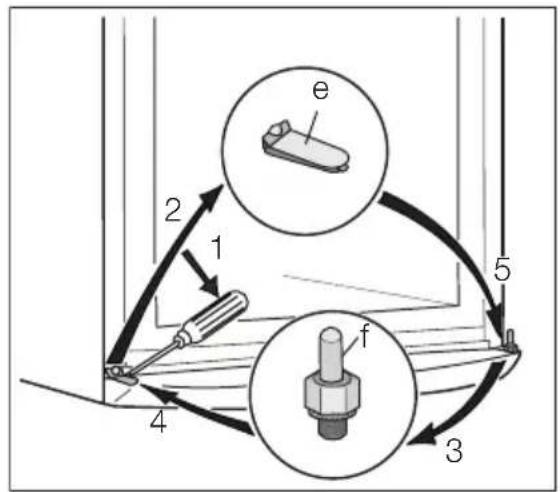

1. Utilice una herramienta para retirar la cubierta (e), desenrosque el pivote de la bisagra inferior (f) con una llave de 10 mm e instálelo en el lado contrario.

2. Instale la cubierta (e) en el lado contrario.

3. Retire la manilla. Desatornille la abraza- dera de la manilla superior de la varilla (h1). Desatornille la abrazadera de la ma- nilla inferior de la puerta (h2). Desator- nille la abrazadera de la manilla supe- rior de la puerta (h3). Instale el tapón (1).

4. Instale la manilla en el lado contrario. vuelva a atornillar la abrazadera de la manilla en la puerta (h4). Gire la abra- zadera de la manilla con la manilla y atornillelas a la puerta (h5) y a la abra- zadera de la manilla montada (h6).

5. Instale la puerta superior en el pasador (G). Introduzca el pivote de la bisagra intermedia (H) en el orificio de la puerta superior. No olvide colocar el separador de plástico bajo la bisagra. Instale la puerta inferior en el pivote de la bisagra inferior (f). Incline ligeramente las puertas e introduzca el pivote de la bisagra intermedia (H) en el orificio de la puerta inferior.

6. Mantenga las puertas abiertas y apriete la bisagra intermedia con dos tornillos.

7. El panel frontal de la puerta debe quedar paralelo al panel frontal de la parte superior.

8. Coloque el aparato en su lugar, nivélelo y espere al menos cuatro horas antes de enchufarlo a la corriente.

Finalmente, compruebe que:

• Todos los tornillos están apretados.
• La junta magnética se adhiere al mueble.
• La puerta abre y cierra correctamente.

Es posible que la junta no encaje a la perfección en el mueble si la temperatura ambiente es baja (es decir, en invierno). En tal caso, espere hasta que la junta se fije al mueble de forma natural.

ASPECTOS MEDIOAMBIENTALES

El símbolo ☒ que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

CE
