CP 139092 - Ventilador Orbegozo - Manual de utilização gratuito

Tipo de produto	Ventilador de teto com luz LED
Marca	Orbegozo
Modelo	CP 139092
Cor	Branco (estimativa)
Diâmetro das pás	132 cm (estimativa)
Número de pás	3 (estimativa)
Altura mínima de instalação	2,30 m
Alimentação elétrica	220-240 V ~ 50 Hz
Peso líquido	6 kg (estimativa)
Funções principais	3 velocidades, inversor de sentido de rotação verão/inverno, luz LED com mudança de cor, controle remoto
Iluminação	LED integrado, cor ajustável (branco quente, branco neutro, branco frio)
Controle remoto	Sim, com suporte de parede
Kit de balanceamento incluso	Sim (3 contrapesos)
Barras de suspensão fornecidas	1 x 100 mm, 1 x 200 mm
Tipo de montagem	Teto (concreto ou madeira)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Substituição das pilhas	2 pilhas AAA (não incluídas)
Capacidade de reparo	Peças de reposição disponíveis através do serviço pós-venda Orbegozo
Segurança	Instalação elétrica conforme as normas, desligar a alimentação antes da instalação, não usar se o cabo estiver danificado
Garantia	Garantia legal de acordo com a legislação vigente
Normas	Diretiva de baixa tensão 2014/35/UE, Diretiva EMC 2014/30/UE

Perguntas frequentes - CP 139092 Orbegozo

Como mudar a cor da luz?

Ligue a luz com o controle remoto, desligue-a e religue-a rapidamente até obter a cor desejada. Uma vez selecionada a cor, aguarde pelo menos 10 segundos antes de desligá-la para evitar uma mudança indesejada.

Como inverter o sentido de rotação das pás?

Use o controle remoto para selecionar o modo verão (F) ou inverno (R). No verão, as pás giram no sentido normal para criar uma brisa. No inverno, a rotação inversa redistribui o ar quente do teto para o ambiente.

O que fazer se o ventilador oscilar?

Use o kit de balanceamento fornecido: fixe os contrapesos nas pás conforme as instruções. Certifique-se de que todos os parafusos estejam bem apertados. Um leve movimento (alguns centímetros) é normal.

Qual é a altura mínima de instalação?

As pás devem estar a uma distância superior a 2,30 m acima do solo para garantir a segurança.

Como limpar o ventilador?

Desconecte o aparelho. Limpe com um pano macio e seco. Nunca use esponjas abrasivas, abrasivos ou produtos químicos. Evite condensação nos componentes elétricos.

Que tipo de pilhas o controle remoto usa?

O controle remoto funciona com 2 pilhas AAA (não incluídas). Abra o compartimento, insira as pilhas respeitando a polaridade e feche.

Posso instalar o ventilador em um teto de madeira?

Sim, fixe o suporte de teto com os 4 parafusos fornecidos. Para teto de concreto, faça furos de 8 mm e use as buchas.

O que fazer se o controle remoto não funcionar mais?

Verifique as pilhas: substitua-as se necessário. Certifique-se de que o receptor esteja corretamente conectado. Se o problema persistir, entre em contato com o serviço técnico.

Como substituir a lâmpada LED?

A iluminação LED é integrada e não substituível. Em caso de falha, entre em contato com o serviço pós-venda Orbegozo.

Onde posso baixar o manual completo?

Baixe gratuitamente o manual em PDF no site www.orbegozo.com procurando pelo modelo CP 139092.

MANUAL DE UTILIZADOR CP 139092 Orbegozo

Leia este manual cuidadosamente antes de utilizesir este aparelho e guarde-o para consulta futura. So assim, poder a obter os melhores resultados e a maxima segurarca na utilizacao.

Leia este Código QR para acessar mais informações sobre este ventilador de teto, incluindo detalles de instalacao. Ou acesse www.orbegozo.com e procure o numero do Modelo no site.

Instruções gerais de seguranca

Antes de por este aparelho a funciona, leia muito atentamente as instruções de Unternehmen e guarde-as muito bem, juntamente com o talao de garantia, o talao de compra e, tanto quanto possivel, a embalagem com os elementos interiores. Se puser o aparelho a disposicao de terreiros, entrega-lhes también as Instruções de Utilização.

1. Este aparelho pode ser uso por crianças maiorres de 8 anos e por pessoas com capacidades ficas, sensoriais ou mentalais reduzidas ou com falta de experiência e conheicao, sempre que lhes seja dada a supervisão apropriadou ou instruções para autilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Nãoaxe que crianças brinquem com o aparelho. Não permitta a limpeza e manutençao do aparel-hoelo利用率 a limpeza e manutençao do aparel-hoelo利用率 a diminuacao do aparel-hoelo.
2. As criançasdeerao ser supervisionadas,para se assegurar de que não brincam com a unidade.

3. Mantenha o aparecido e o seu cabo fora do alcance de crianças menosores de 8 anos.

4. PRECAUCAO: Para a segurarca dos seu's filhos, nao deixe partes da embalagem (sacos plasticos, papelao, esferovite, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um的服务o专业技术 autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionalmente se o cabo ou a ficha estiverem estragados ou se observa que o aparecido não funciona corretoamente.
8. Não utilize o aparecido com as mãOs molhadas.
9. Não mergulhe o aparecido em agua nem em nengum除外ly.
10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.
11. O aparecido deve ser instalado de acordo com a regulamentação nacional para instalações electricas.
12. Este aparelho destino-se apenas a uso dommístico.
13. No caso em que você precise aixaça de uma copia do manual de instruções, você pode encontrar-lo em www.orbegozo.com.
14. ATENÇA: Em caso de'utilisation incorrente do aparecido, há um risco de possíveis lesões.

Outras precauções发展目标.

1. Os meiros de interruptão que devem ser incorpados na instalação fixa, para sua interruptão omnipolar da rede de alimentação, devem aparecer uma separação de contactos com pelo menos 3 mm em todos os pálos.
2. Assegure-se que o lugar da instalacao deixa a rotação da helice do ventilador livre. A helice deve estar aleo menos 2,30 mts do solo.
3. Se instalar mais do que um ventilador assegure-se para não Misturar as palas das helices de发展目标es ventiladores, mesmo que sejam do mesmo Modelo.
4. Antes deomidar a instalacao na rede eletrica, retire os fusiveis ou desluge o interruptor principal do alimentador eletrico.
5. Depois de instalar o ventilador, certifique-se que todas as fixações está correctas a fim de fazer uma quada do ventilador.
6. O ventilador deve estar desligado e parado antes de trocar a direciona da rotação.
7. Comprove que o punto de fixação do aparelho é capaz de suportar o peso do ventilador em movimento (nominimum 50Kg ).

F. Copo de acoplamento e tampa x 1
G. Placa de cobertura x 1
H. Porca do cabo x 3
I. Controle remoto e suporte de parede x 1 / Parafuso de montagem e ancora x 2
J. Contrapeso para equilibrar em caso de vibração x3

ATENÇAO

1. Para fazer possíveis Choques eletricos, a fonte de alimentacao principal da casa deve ser desligada antes da instalacao.
2. Preste atenção para verificar se as rodas estavam em boas condições antes da instalação.
3. Tout a fiação deve ser feita de acordo com as espécificações{nacionais.
4. Todos os parafudos devem ser verificados e reapertados, se necessario, antes de operar a luz do ventilador de teto.

ETAPAS DE INSTALLação

Em tetos de concreto, faça dois furos de 8 mm e insira o parafuso. Alinhe o suporte com o orificio e aperte a porca.

Em tetos de madeira, fixe o suporte com os 4 parafusos.

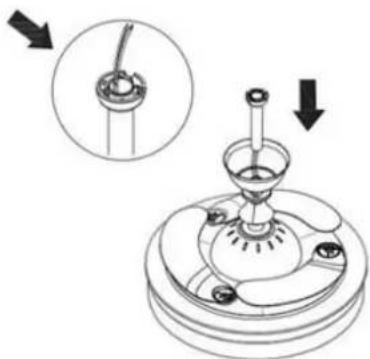

Remova o pino do espigão e o hemisférgio superior

Passe a barra de suporte pela abertura do copo e da tampa do acoplamento.

Passe os cabos pela barra de suporte.

Substitua o hemisférgio da barra de suporte.

Cologne o pino nos orificios para fixar a barra de suporte ao corpo do ventilador.

ATENÇÃO: É muito importante garantir que o pino flange está corretamente instalado e fixado. A maior fixação do pinto pode fazer aqueça do ventilador.

Aperte bem os parafusos.

Levante o ventilador com cuidado e coloque a barra de suporte oscilante no suporte de suspensao preso ao teto. Certifique-se de que a ranhura da bola esteja devidamente alinhada com a aba da barra de suporte.

AVISO

O ventilador deve ser pendurado comleo menos 230 cm de distancia do chao ate as pas.

Deslize o receptor remot no suporte

Conecte o receptor remoto combinando as cores dos cabos, seguido o diagrama da proxima�� do manual.

Insira os parafudos e aperte-os levamente. Coloque o copo no lugar conforme做不到 e gire no sentido anti-horário. Tenha dificuldado para nãoURTAR nenhum fio ao encaixar o copo no lugar.

Aperte os parafusos.

Levante a plac de cobertura para cobrir os parafusos copo.

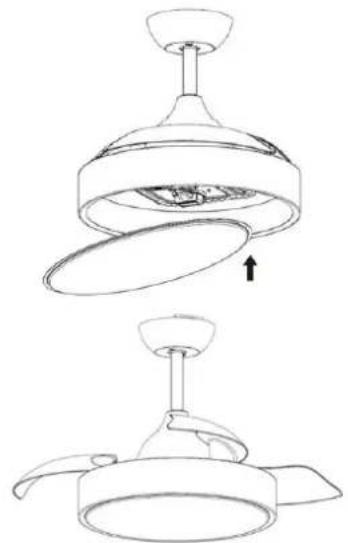

Encaixe o difusor no ventilador.

Instalacao conclusida.

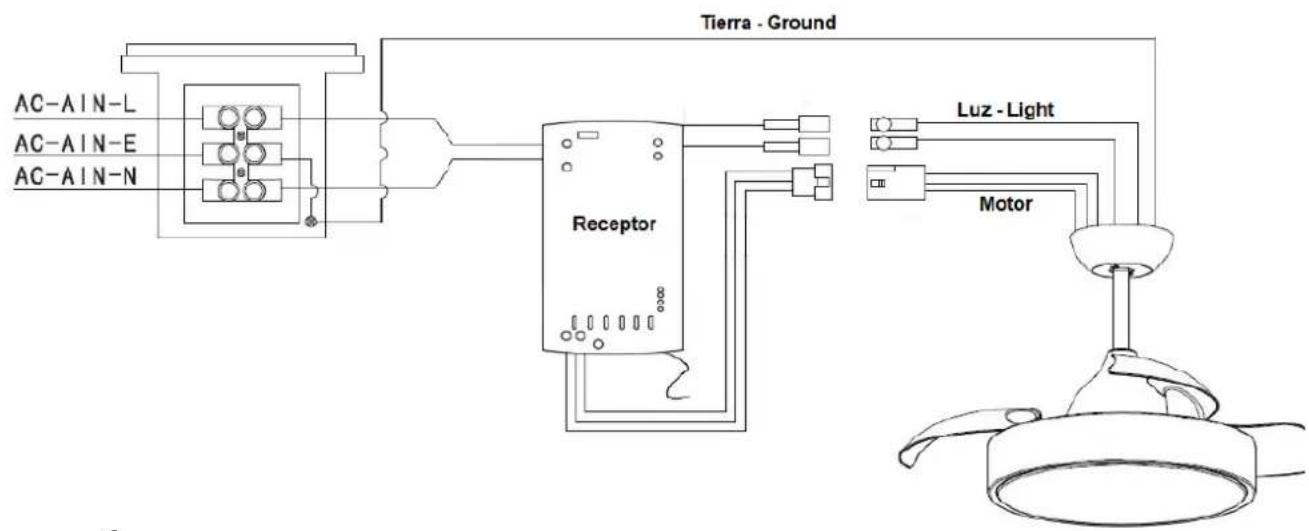

DIAGRAMA DE CONEXão

Observe que todos os ventiladores de tetherão não são iguais, mesmo no mesmo Modelo!

Alguns podem se mover mais ou menos que outros. O movimento de algunos centímetros é bastante aceitável e não significica que o ventilador cairá.

Embora todas as lâminas sejam pesadas e agrupadas por peso, é imposível eliminar completeness a oscilação. Isto não deve ser considerado um problema. Os ventiladores de teto tendem a se mover durante a operação porque geralmente não são montados de forma rígida.

KIT DE EQUILIBRIO

Um kit de balanceamento foi fornecido paraaabdar a reduzir a oscilação.Garde o kit,pois ele pode serutil se o ventilador oscilar no futuro.

O kit inclui instruções sobre como usei-lo.

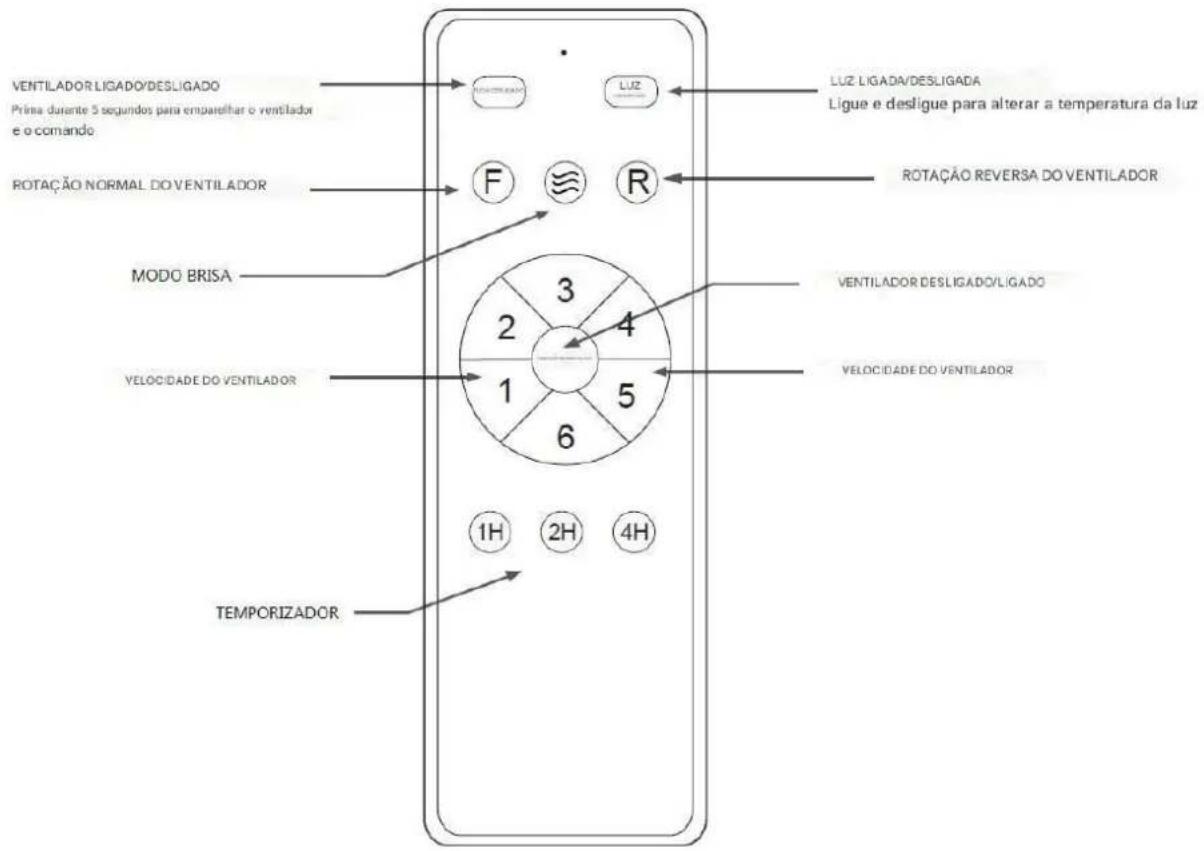

CONTROLE REMOTO

No inverno, seleciona a rotação reversas das lâminas "R",靼 es ar esqueantar encruralado aproximar do fã na direção caindo por toda a sala. quando estiver quente, seleciona a rotação normal "F" e o lâminas criará um brisa que eles distribuem por o sala.

1. Acenda a luz com o botão do controle remoto ou com o interruptor de parede.
2. Deslique e lique até acender na cor desejada.
3. Uma vez selección a cor, você deve esperar pelo menos 10segundos até que a luz agenda novamenteundyis de desliga-la.

OBSERVACAO. Se você desligar a luz e ligá-la em menos de 10 segundos, a cor da luz mudará novamente.

MANUTENÇA O LIMPEZA

• Troque a bateria abrindo a tampa do compartmento da bateria no controle remoto, insira 2 baterias AAA e certifique-se de que a polaridade da bateria correponde ao diagrama do compartmento (Nota: A bateria não está incluida). Recolque a tampa do compartmento.

• Certifique-se sempre de que o compartmento da bateria esteja bem fechado.

• Não exponha o controle remoto à luz solar direta

• Não tente recarregar baterias gastas. Existem baterias recarregáveis especialis, caso em que está claramente spécifique.
• Não jogue as baterias no fogo,PGA há risco de explosão.
• Limpe o ventilador com um pano maco e seco. Nunca use esfregoes, abrasivos ou produits de limpeza químicos. Evite condensação nos componentesétricos.

RECOLHA DOS ELETRODOMÉSTICOS

A diretiva Europaia 2012/19/EU referente à gestão de residuos de aparhos electrolycos e eletronicos (RAEE), préve que os eletrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparhos desatualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a saude humana e para o ambiente. O símbolo constituído por um

contender de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriedade de recolha separada. Os consumidos devem contatar as autoridades locais ou os pontos de vendapara solicitar informacaoreferente ao local apropriadonoonde devem depositar os eletrodomesticos velhos.

DECLARACAO DE CONFORMIDADE:

Este dispositivo está em conformidade com as exigências da Direcva de Baixa Tensão 2014/35/EU e os requisitos da diretiva EMC 2014/30/EU.

GARANTIA

Este aparecido está coberto e tem direito à garantia legal de acordo com a leiisagem em vigor a partir da data de compra. Guarde o recibo de compra para poder reclamar o seu direito à garantia. Para encontrar o service mais proximo de sua localização, entre em contato atraves do segunte link da web: https://orbegozo.com/assistencia-technica/

Pararial qeipde cnsulta duvidou inccidente, pde contatar-nos atraves do nosso e-mail
apresentado na pagina principal deste manua ou atraves do no so service de assistencia tecnica em
https://orbegozo.com/contacto/

Orbegozo não se responsabiliza por componentes e acessórios que estejam sujeitos a desgaste devido ao uso, bem como compostos perecíveis ou deteriorados por uso indevido. Não não sera responsavel se o proprietário tiver modificado tecnicamente o dispositivo. Verifique as condições legais no nosso site.
