CP 139092 - Ventilateur Orbegozo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec lumière LED
Marque	Orbegozo
Modèle	CP 139092
Couleur	Blanc (estimation)
Diamètre des pales	132 cm (estimation)
Nombre de pales	3 (estimation)
Hauteur minimale d'installation	2,30 m
Alimentation électrique	220-240 V ~ 50 Hz
Poids net	6 kg (estimation)
Fonctions principales	3 vitesses, inverseur de sens de rotation été/hiver, lumière LED avec changement de couleur, télécommande
Éclairage	LED intégré, couleur réglable (blanc chaud, blanc neutre, blanc froid)
Télécommande	Oui, avec support mural
Kit d'équilibrage inclus	Oui (3 contrepoids)
Barres de suspension fournies	1 x 100 mm, 1 x 200 mm
Type de montage	Plafond (béton ou bois)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Remplacement des piles	2 piles AAA (non incluses)
Réparabilité	Pièces détachées disponibles via service après-vente Orbegozo
Sécurité	Installation électrique conforme aux normes, couper l'alimentation avant installation, ne pas utiliser si câble endommagé
Garantie	Garantie légale selon législation en vigueur
Normes	Directive basse tension 2014/35/UE, Directive CEM 2014/30/UE

FOIRE AUX QUESTIONS - CP 139092 Orbegozo

Comment changer la couleur de la lumière ?

Allumez la lumière avec la télécommande, éteignez-la et rallumez-la rapidement jusqu'à obtenir la couleur souhaitée. Une fois la couleur sélectionnée, attendez au moins 10 secondes avant de l'éteindre pour éviter un changement intempestif.

Comment inverser le sens de rotation des pales ?

Utilisez la télécommande pour sélectionner le mode été (F) ou hiver (R). En été, les pales tournent dans le sens normal pour créer une brise. En hiver, la rotation inverse redistribue l'air chaud du plafond vers la pièce.

Que faire si le ventilateur oscille ?

Utilisez le kit d'équilibrage fourni : fixez les contrepoids sur les pales selon les instructions. Assurez-vous que toutes les vis sont bien serrées. Un léger mouvement (quelques centimètres) est normal.

Quelle est la hauteur d'installation minimale ?

Les pales doivent se situer à une distance supérieure à 2,30 m au-dessus du sol pour garantir la sécurité.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Nettoyez avec un chiffon doux et sec. N'utilisez jamais de tampons à récurer, d'abrasifs ou de nettoyants chimiques. Évitez toute condensation sur les composants électriques.

Quel type de piles utilise la télécommande ?

La télécommande fonctionne avec 2 piles AAA (non incluses). Ouvrez le compartiment, insérez les piles en respectant la polarité, puis refermez.

Puis-je installer le ventilateur sur un plafond en bois ?

Oui, fixez le support de plafond à l'aide des 4 vis fournies. Pour un plafond en béton, percez des trous de 8 mm et utilisez les chevilles.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez les piles : remplacez-les si nécessaire. Assurez-vous que le récepteur est correctement connecté. Si le problème persiste, contactez le service technique.

Comment remplacer l'ampoule LED ?

L'éclairage LED est intégré et non remplaçable. En cas de panne, contactez le service après-vente Orbegozo.

Où puis-je télécharger la notice complète ?

Téléchargez gratuitement la notice au format PDF sur le site www.orbegozo.com en recherchant le modèle CP 139092.

MODE D'EMPLOI CP 139092 Orbegozo

Veuillez dire attentivement ce manuel avant d'utiliser cet apparéil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les membres résultats et une sécurité optimale d'utilisation.

Scannez ce code QR pour acceder à plus d'informations sur ce ventilateur de plafond, y compris les détails d'installation. Ou entrez www.orbegozo.com et recherche le numéro de modulo sur le site Web.

Cher client, Si vous suivez les recommandations de ce mode d'emploi, votre apparéil sera très performant et il restera efficacependant denombres années. Lisez attentivement ce mode d'emploi avant de mettre l' apparéil en marche pour la première fois.Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant a l'intérieur. Si vous remettez l' apparéil a des tiers, veuillez-le remetre avec son mode d'emploi.

Conseils généraux de sécurité

1. Cet apparéil peut être utilisé par des enfants 8 ans ou plus et des personnes représentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet apparéil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage

et la maintenance ne doit pas très effectués par des enfants sans surveillance.

1. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet apparéil.
2. Gardez l'appareil et le cable à la portée des enfants de moins de 8 ans.
3. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) a leur portée.
4. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique/agréé.
5. Ne débranchez jamais en tirant du cordon.
6. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.
7. Ne pas manipuler l'appareil, les mains mouillées.
8. Ne jamais placer l'appareil pres dans leau ou autre liquide.
9. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.
10. L'appareil doit être installé suivant les normes nationaux pour les installations electriques.

11. Cet apparéil n'est apte que pour une utilisation domestique.

12. Dans le cas où vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www.orbegozo.com.

13. AVENTISSEMENT: En cas de mauvaise utilisation de l'ordinateil, il y a un risque de blessure.

Autres consignes spécifiques

1. En cas de raccordement direct au réseau, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien dimensionné par rapport à la charge et conforme aux normes en vigueurs.

2. S'assurer que le lieu d'installation permet la libre rotation de l'hélice. Une fois le ventilateur installé, l'hélice doit se situer à une distance supérieure à 2,30 m au-dessus du sol.

3. Si plusieurs ventilateurs doivent être installés prendre soin de ne pas mélanger les pales des hélices des différents ventilateurs même s'ils sontidentiques.

4. Avant d'installer et de raccorder le ventilateur de plafond vérifier que la ligne d'alimentation électrique est déconnectée du réseau.

5.Àpres installation du ventilateur vérifier que toutes les fixations sont correctes pour éviter la chute du ventilateur.
6. Le ventilateur doit être arrêté avant d'inverser les sens de rotation des pales.
7. S'assurer que le point de fixation du ventilateur est capable de supporter le poids du ventilateur en mouvement (minimum 50kg).

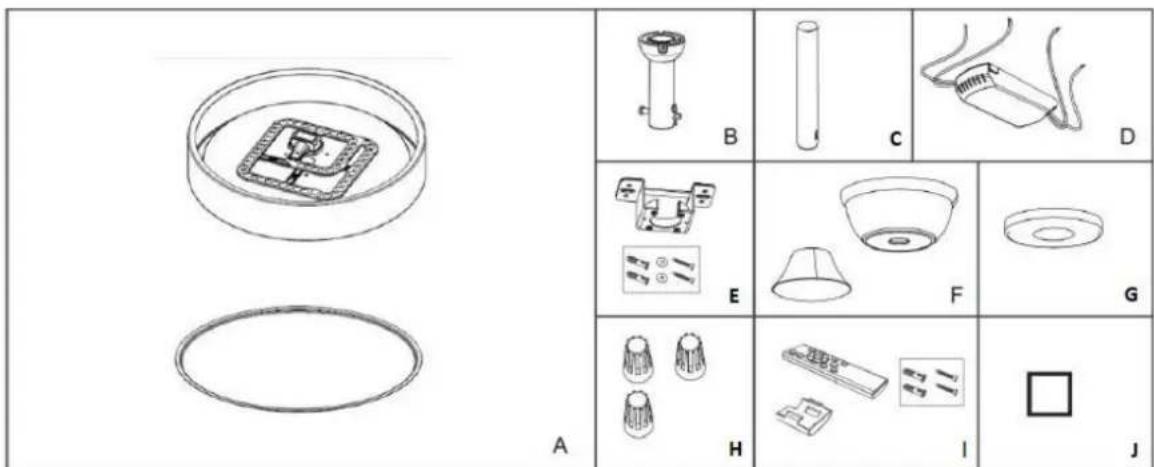

COMPOSANTS DU VENTILATEUR

A. Diffuseur et lumière LED x 1
B. Barre de support de 100mm× 1
C. Barre de support de 200 ~mm × 1
D. Récepteur x 1
E. Support de plafond x 1 / kit de montage x 2

F. Coupelle de couplage et couvercle x 1
G. Plaque de couverture x 1
H. Écrou de cable x 3
I. Telecommande et support mural x 1 / Vis de montage et cheville x 2
J. Contrepoids pour équilibrer en cas de vibration x 3

ATTENTION

1. Pour éviter tout risque de chocoléctrique, l'alimentation électrique principale de la maison doit être coupée avant l'installation.

2. Veuillez faire attention à vérifier si les roues étaient en bon état avant l'installation.

3. Tout le câblage doit être effectué conformément aux spécifications nationales.

4. Toutes les vis doivent etrerifiees et reessrree si neccasse avant dutiliser le ventilateur de plafond.

ÉTAPES D'INSTALLATION

Sur les plafonds en béton, percez deux troughs de 8 mm et insérez la vis. Alignez le support avec le trou, puis serrez l'écrou.

Sur les plafonds en bois, fixez le support à l'aide des 4 vis.

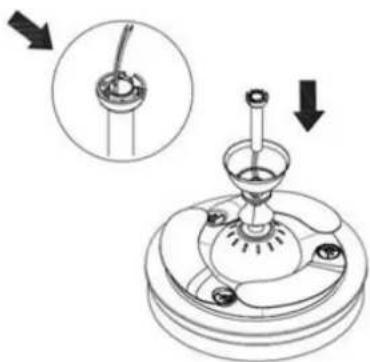

Retirez la goupille de la tige de selle et l'hémisphere supérieur

Passez la barre de support à travers l'espace dans la coupelle et le couvercle d'accoupling.

Faites passer les câbles à travers la barre de support.

Remplacez l'hémisphere de la barre de support.

Placez la goupille dans les trous pour fixer la barre de support au corps du ventilateur.

ATTENTION: Il est très important de s'assurer que la goupille à bride est correctement installée et sécurisée. Une mauvaise fixation de la goupille peut provoquer la chute du ventilateur.

Serrez bien les vis.

Soulevez délicatement le ventilateur et placez la barre de support pivotante sur le support de suspension fixé au plafond. Assurez-vous que la fente de la boule est correctement alignée avec la languette de la barre de support.

AVERTISSEMENT

Le ventilateur doit être suspendu avec un espace libre d'au moins 230 cm entre le sol et les pales.

Faites glisser le récepteur distant dans le support

Connectez le récepteur distant en faisant correspondre les couleurs des cables, en suivant le schéma de la section suivante du manuel.

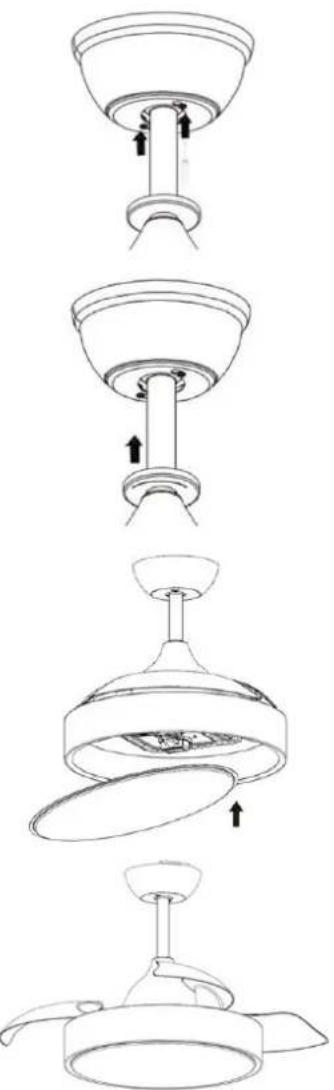

Insérez les vis et serrez-les légèrement. Placez la tasse en place comme indiqué et tournez dans le sens inverse des aiguilles d'une montre. Faites attention à ne couper aucun fil lorsque vous mettez la tasse en place.

Serrez les vis.

Soulevez la plaque de recouvrement pour recouvrir les vis de la coupelle.

Fixez le diffuseur sur le ventilateur.

Installation terminée.

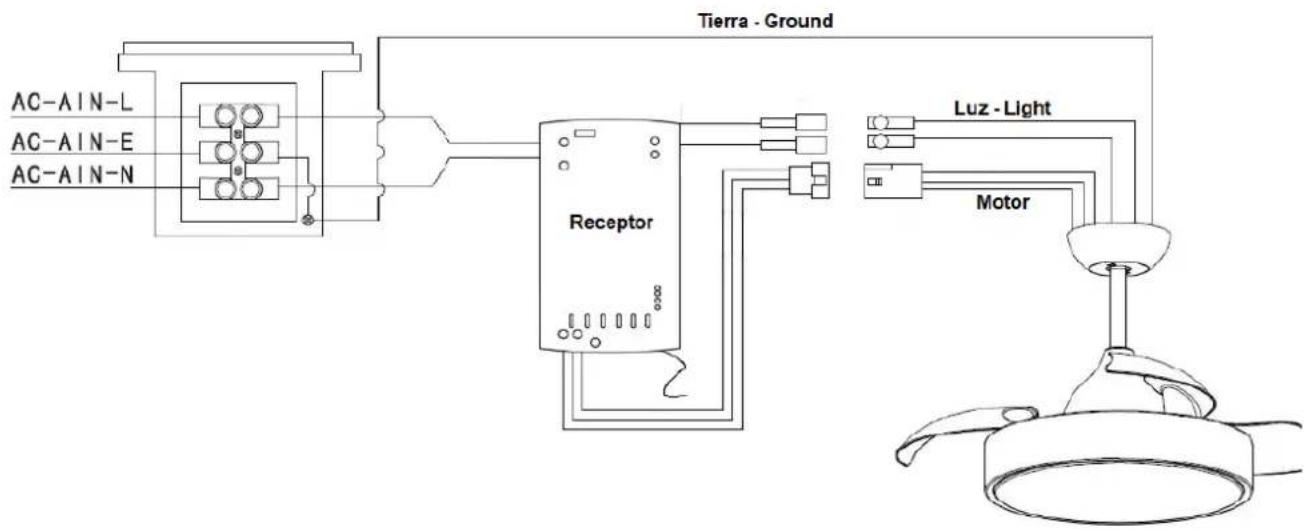

SCHEMA DE CONNEXION

EQUILIBRE DU VENTILATEUR

Attention, tous les ventilateurs de plafond ne sont pas identiques, meme dans le meme modele!

Certains peuvent bouger plus ou moins que d'autres. Le mouvement de quelques centimètres est tout à fait acceptable et ne signifie pas que le ventilateur va tomber.

Bien que toutes les pales soient lestées et regroupées par poids, il est impossible d'éliminer complètement les oscillations. Cela ne devrait pas été considéré comme un problème. Les ventilateurs de plafond ont tendance à bouger pendant le fonctionnement car ils ne sont généralement pas montés de manière rigide.

KIT D'ÉQUILIBRE

Un kit d'équilibrage a été fourni pour aider à réduire le balancement. Conservez le kit car il peut s'avérer utile si le ventilateur vacille à l'avenir.

Le kit comprend des instructions sur la façon de l'utiliser.

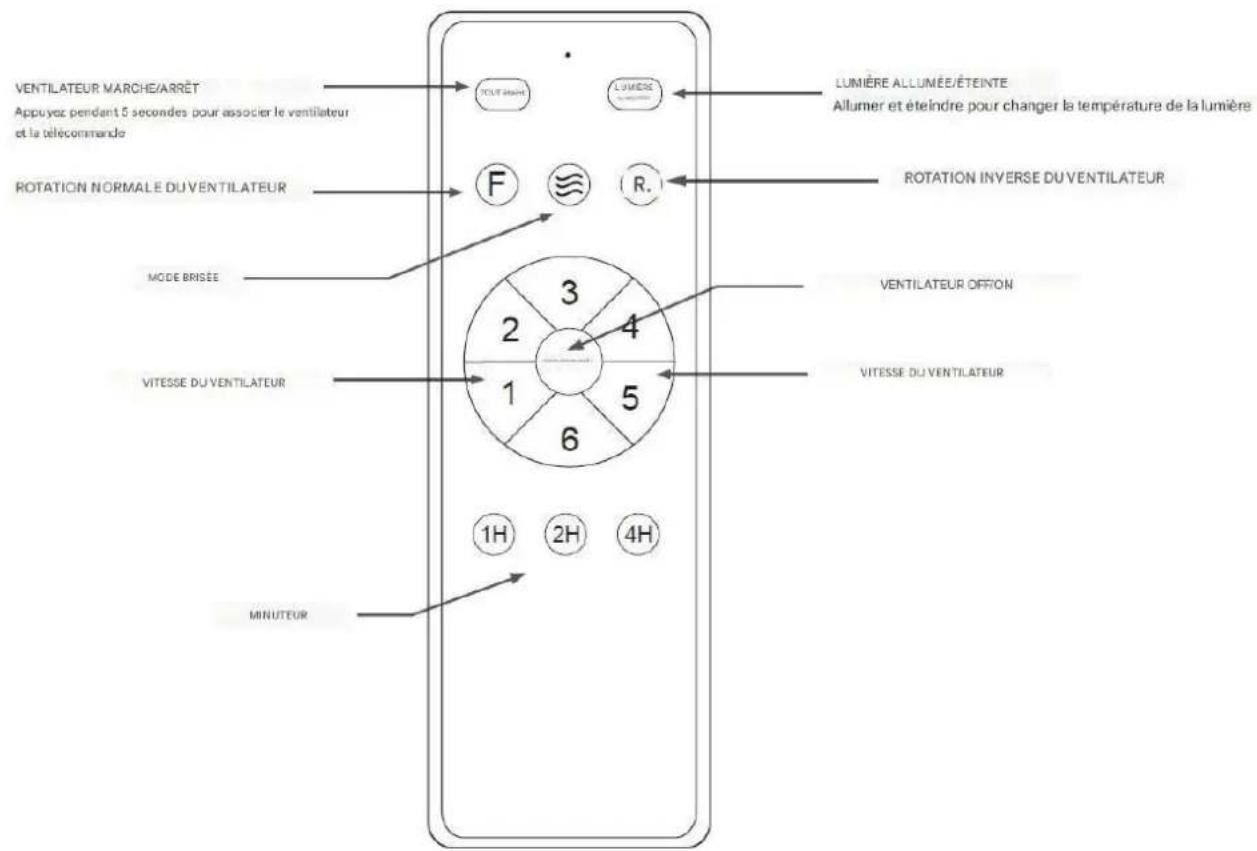

TELECOMMANDE

En hiver, Sélectionnez la rotation inverse des pales « R», car elles dirigeront il air chaud piégé pres du ventilateur vers partout dans la piece. Lorsqu'il est chaud, Sélectionnez la rotation normale « F » et le lames va creer un brise qu'ils distribueront par le,chambre.

Pour selectionner une couleur de luminere, suivez ces etapes :

1. Allumez la lumière avec le bouton de la télécommande ou l'interrupteur mural.
2. Éteignez-le et rallumez-le jusqu'à ce qu'il s'allume dans la couleur souhaitée.
3. Une fois la couleur seLECTIONnée, vous devez attendre au moins 10 secondes jusqu'à ce que la lumière se rallume une fois que vous l'éteignez.

NOTE. Si vous éteignez la lumière et la rallumez en moins de 10 secondes, la couleur de la lumière changera à nouveau.

ENTRETIEN ET NETTOYAGE

• Changez la pile en ouvrant le couvercle du compartment à piles de la télécommande, insérez 2 piles AAA et assurez-vous que la polarité de la pile correspond au schéma du compartment (Remarque : la pile n'est pas incluse). Remettez le couvercle du compartment.
• Assurez-vous toujours que le compartment à piles est bien fermé.
• N'exposez pas la télécommande à la lumière directe du soleil
• N'essayez pas de recharger des batteries épuisées. Il existe des piles rechargeables spéciales, auquel cas c'est clairément précisé.
• Ne jietez pas les piles au feu, il y a un risque d'explosion.
• Nettoyez le ventilateur avec un chiffon doux et sec. N'utilise jamais de tampons à récurer, d'abrasifs ou de nettoyants chimiques. Evitez la condensation sur les composants électriques.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets Municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui

les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collète séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Cet apparéil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.

GARANTIE

Cet apparéil est couvert et bénéficie de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valorir vosreddroit à la garantie. Pour trouver le service le plus proche de votre emplacement, contactez via lelien Web suivant: https://orbegozo.com/asistencia-technica/

Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo.com/contacto/

Orbegozo n'est pas responsable des composants et accessoires soumis à l'usage due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont déterminores en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. Consultez les conditions légales sur notre site.
