MANUAL DE UTILIZADOR WHWBU60D2B WHIRLPOOL

CUIDADO Y MANTENIMIENTO 9

CUIDADO Y MANTENIMIENTO

Instalação da cave de vinho 2

Indicações 2

Painel de controlo .... 3

Diagrama de armazenamento 4

Dimensões para a instalação .... 5

Fixação ....6

Função de abertura automática da porta 7

Temperatura recomendada para as BEBIDAS 8

Função de regulação da temperatura 8

CUIDADO E MANUTENÇÃO 9

Limpeza da cave de vinho 9

Interrupções de energia elétrica 9

Mudar a cave de vinho 9

Disponibilidade das peças 9

RESOLUÇÃO DE PROBLEMAS .... 10

i INFORMAÇÃO

ENERG

SUPPLIER'S NAME

MODEL IDENTIFIER

A informação do modelo conforme memorizada na base de dados do produto pode ser acedida entrando no seguinte sítio web e através da busca do identicador do seu modelo (*) que se encontra na etiqueta de classificação emergética.

Para beneficiar de assistência completa, por favor registe o seu produto em www.register10.eu

Instalação da cave de vinho

Este aparelho é concebido para ser instalado como aparelho de encastre.

A revers ao da porta não está prevista. Não tente revirar a porta. Este aparelho destina-se a ser utilizado apenas para a armazenagem do vinho.

Posicione a cave de vinho num pavimento que seja suficientemente forte para a suportar quando estiver totalmente carregado. Para estabilizar a cave de vinho, ajuste a perna frontal de nivelamento que se encontra por baixo da cave de vinho. Posicione a cave de vinho longe da luz solar direta e fontes de calor (fogão, aquecedor, radiador etc.).

A luz solar direita pode afetar o revestimento acrílico e as fontes de calor podem aumentar o consumo elétrico. Igualmente, as temperaturas ambientes extremamente baixas e as áreas húmidas podem comprometer o correto funcionamento do aparelho.

Ligue a cave de vinho a uma tomada de parede exclusiva, devidamente instalada, ligada à terra. Para qualquer dúvida sobre energia e/ou ligação à terra deve dirigir-se a um eletricista certificado ou a um centro de serviços autorizado.

Indicações

• Guarde o vinho nas garrafas seladas;
• Evite sobrecarregar o aparelho;
• Abra a porta apenas se for necessário;
• Se a porta for aberta por longos períodos de tempo, pode provocar um aumento significativo da temperatura no interior do aparelho.
• Limpe regularmente os acessórios que entram em contato com as garrafas e os sistemas de drenagem acessíveis.
• Se o aparelho não for utilizado por longos períodos de tempo, é aconselhável desligá-lo, descongelá-lo, limpá-lo, secá-lo e deixar a porta aberta para evitar a formação de mofo no interior do aparelho.
• Não cubra as prateleiras com folha de alumínio ou qualquer outro material para prateleiras que possa impedir a circulação do ar;
• Se a cave de vinho for armazenada sem ser utilizada por longos períodos de tempo, é aconselhável, após uma limpeza adequada, deixar a porta aberta para que circule o ar no interior do aparelho e evitar a formação de maus odores, mofo e condensação.

• Este produto contém uma fonte de luz da classe de eficiência energética G.

• Prima e mantenha premido este botão (💡) durante 3 segundos para desligar o aparelho. Premindo suavemente pode ligá-lo de novo. Depois de ser alimentado com energia elétrica, o botão de alimentação será longo e luminoso.

• Mudar os modos de funcionamento

A configuração predefinida é o modo „STD” (Standard) quando o aparelho é ligado à energia elétrica. Cada vez que premir o botão irá alternar os três modos: STD, ECO e DEMO.

1. Mudar o modo da luz LED

A configuração predefinida é a luz acendida com 50% luminosidade quando a porta é aberta, luz apagada quando a porta está fechada. Cada vez que premir o botão irá alternar modos diferentes: 24Hr, 30Min e 1Min.

• 24 Hr : A luz permanecerá constantemente acendida sem importar se a porta estiver aberta ou fechada. (100% luminosidade quando a porta está aberta e 50% luminosidade quando a porta está fechada).
• 30 Min : Função de desligar-atraso A: 100% luminosidade quando a porta está aberta. 50% luminosidade quando a porta está fechada e a luz LED irá apagar-se automaticamente depois de 30 minutos.

• 1 Min : Função de desligar-atraso B. 100% luminosidade quando a porta está aberta. 50% luminosidade quando a porta está fechada e a luz LED irá apagar-se automaticamente depois de 1 minuto.

• Configuração da temperatura da zona superior (botão 'up') ∧ ①

Prima este botão para aumentar a temperatura em passos de um grau. Uma vez atingido o valor limite superior de 10°C, a temperatura definida não será alterada.

1. Configuração da temperatura da zona superior (botão 'down') √ ②

Prima este botão para diminuir a temperatura em passos de um grau. Uma vez atingido o valor limite inferior de 5°C, a temperatura definida não será alterada.

1. Configuração da temperatura da zona inferior (botão 'up') ∧ ③

Prima este botão para aumentar a temperatura em passos de um grau. Uma vez atingido o valor limite superior de 18°C, a temperatura definida não será alterada.

1. Configuração da temperatura da zona inferior (botão 'down') √ ④

Prima este botão para diminuir a temperatura em passos de um grau. Uma vez atingido o valor limite inferior de 10°C, a temperatura definida não será alterada.

1. Conversão para Celsius e Fahrenheit.

Prima e mantenha premido ∧ e ∨ durante 3 segundos para converter em graus C e F. O visor ilumina uma vez configurada a temperatura desejada.

9. Botão de bloqueio de teclas

A configuração predefinida é de desbloquear uma vez que o aparelho é ligado a uma fonte de energia elétrica. Prima e mantenha premido o botão durante 3 segundos para o bloquear. E prima de novo e mantenha premido este botão durante 3 segundos para o desbloquear.

A faixa de temperatura : Zona Superior 5-10 °C / Zona Inferior 10-18°C.

O produto tem a função de memória quando o aparelho estiver desligado.

Diagrama de armazenamento

Total: max 44 garrafas

NOTA : A configuração mais económica é não aplicar a prateleira para os alimentos no interior.

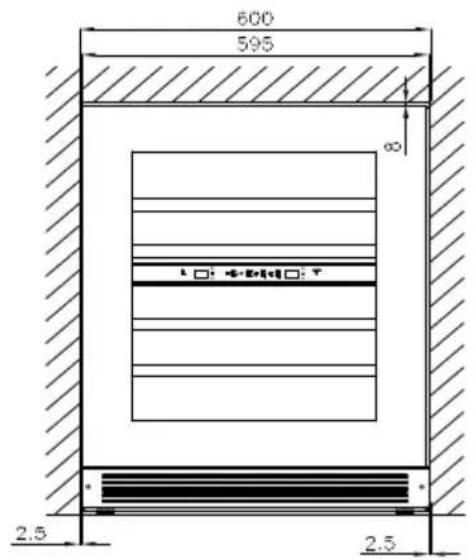

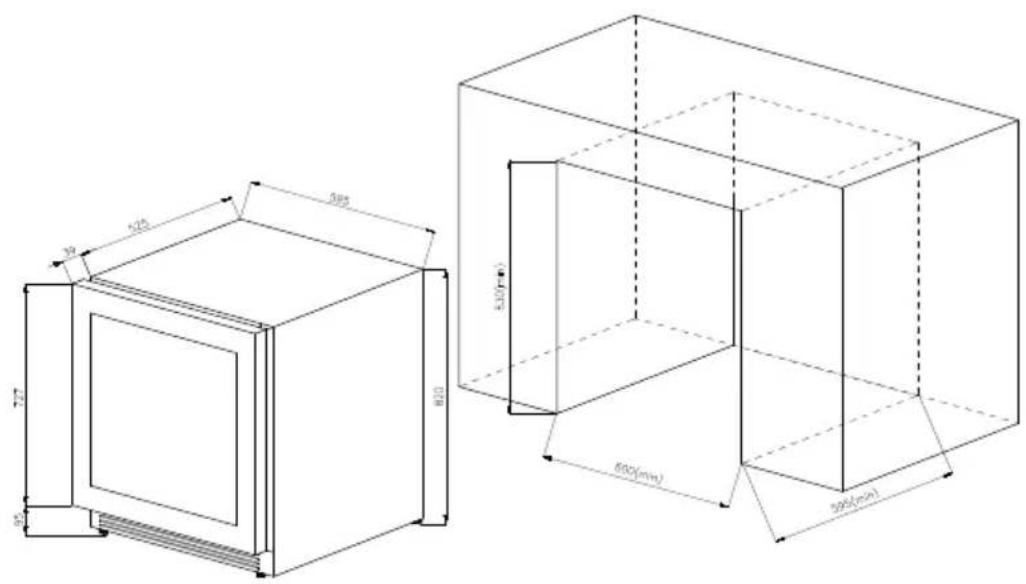

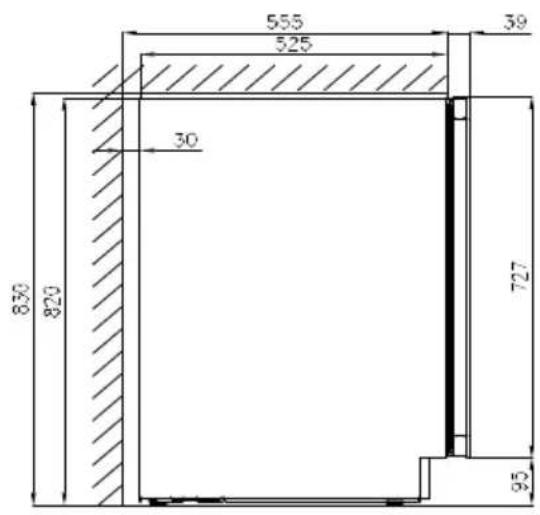

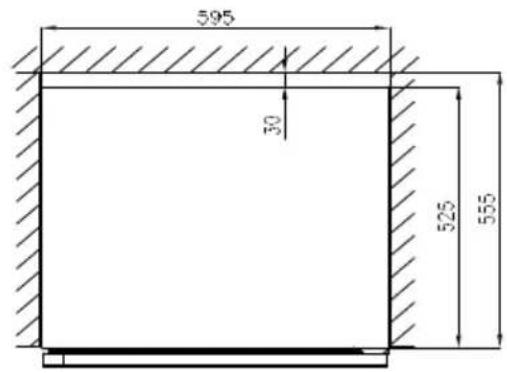

Dimensões para a instalação

600 595 80 L □ - 4×10^3□ - T 2.5 2.5

555 525 39 30 830 820 727 95

595 30 525 555

①Parafusos M5*8 * 4 peças
②Suporte superior * 1 peça
③Móvel
④Suporte inferior * 1 peça
⑤*12 parafusos autorroscantes ST4* 4 peças

1. Produto encastrável no móvel, coloque o produto num local adequado, abra a porta para remover 2 parafusos do canto superior esquerdo e 2 parafusos do canto inferior esquerdo;
2. Pegue na peça acima mencionada do saco do manual do utilizador;
3. Utilize 4 peças de ①Parafusos M5*8 para fixar ② o suporte superior nos furos de pré-parafuso do canto superior esquerdo do produto e fixe ④ o suporte inferior nos furos de pré-parafuso do canto inferior esquerdo do produto;
4. Utilize 4 peças de ⑤ ST4*12 parafusos autorroscantes para fixar② o suporte superior e ④ o suporte inferior no móvel

Para evitar danos à junta da porta, certificar-se de que a porta está totalmente aberta quando remover as prateleiras do compartimento das guias. Para remover as prateleiras :

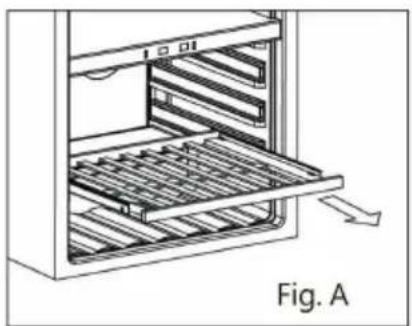

1. Puxe completamente a prateleira que deseja remover. (Fig. A)
2. Puxe a prateleira para você para remover o clipe. (Fig. B)
3. Mantendo a corrediça da prateleira com ambas as mãos, puxe a prateleira para cima em posição horizontal. (Fig. C)

Função de abertura automática da porta

A função de abertura automática da porta funciona premindo o interruptor que se encontra em frente do aparelho pelo botão rotativo da porta para a abrir.

A distância de abertura da porta pode alterar-se por causa das vibrações e de outros fatores em trânsito que possam tornar impercetível a função de abertura automática da porta ou deixar de ser normalmente utilizada.

Por favor, verifique a distância entre o botão rotativo e o interruptor quando a porta está fechada e ajuste a distância mais adequada rodando o botão rotativo. Se a porta abrir automaticamente depois de ligar o aparelho, isto significa que a distância entre o botão rotativo e o interruptor é muito curta. Se não houver nenhuma ação quando pressiona mais forte a porta, isto significa que a distância entre o botão rotativo e o interruptor é muito longe.

Se a porta abrir facilmente mesmo tocando suavemente, isto significa que a distância entre o botão rotativo e o interruptor é muito curta.

Por favor, ajuste o botão rotativo com base num 1/4 de um círculo nos casos acima mencionados: rode para a esquerda, o botão rotativo encontra-se no exterior da porta; rode para a direita, o botão encontra-se no interior da porta.

As seguintes temperaturas (aproximadas) são recomendadas para o consumo de vinho :

Para a conservação de todos os TIPOS DE VINHO 12 – 14 °C
Champagne NV, vinhos espumantes 6 °C
Champagne Vintage 10 °C
Semillon, Sauvignon Blanc branco seco 8 °C
Gewürztraminer, Riesling branco seco 10 °C
Chardonnay branco seco 10 °C
Chardonnay Vintage 14 °C
Sauternes Monbaillac branco doce, vinho de vindima tardia 10 °C
Sauternesz vintage branco seco 14 °C
Beaujolais 13 °C
Pinot Noir Tinto 16 °C
Pinot Noir Vintage tinto	18 °C
Grenache, Syrah tinto	16 °C
Cabernet tinto, Merlot, vinhos franceses, australianos, vinhos da Nova Zelândia, vinhos chilenos, argentinos, italianos, espanhóis, californianos	18 °C

Se a temperatura interior for superior a 23°C, o símbolo „HI” será mostrado no visor e, depois de uma hora, o alarme sonoro irá ser emitido continuadamente. Isso informa você que a temperatura interior é muito alta, por favor, verifique o motivo. Se a temperatura interior for inferior a 0°C, o símbolo „LO” será mostrado no visor e o alarme sonoro e o indicador luminoso de avaria irão acender ao mesmo tempo.

Função de regulação da temperatura

Em caso de uma falha de energia, a cave de vinho pode lembrar as configurações de temperatura anteriores, e após a recuperação de energia, a temperatura da cave de vinho será reposta para a temperatura predefinida antes do desligamento.

Nota : Em caso de uma falha de energia, a cave de vinho pode lembrar as configurações de temperatura anteriores, e após a recuperação de energia, a temperatura da cave de vinho será reposta para a temperatura predefinida antes do desligamento.

CUIDADO E MANUTENÇÃO

Limpeza da cave de vinho

1. Desligue o aparelho da alimentação elétrica, desligue a ficha da tomada e remova todos os acessórios, incluindo as prateleiras e a grelha.
2. Lave o interior com água morna e uma solução de bicarbonato de sódio. A solução deve ser de 2 colheres de bicarbonato de sódio para um litro de água.
3. Lave as prateleiras numa solução de detergente suave.
4. Seque completamente a esponja ou o pano quando quer limpar a área dos botões de controlo ou qualquer parte elétrica.
5. Lave o exterior da cave com água morna e um detergente líquido suave. Enxague com água e seque com um pano macio.

Interrupções de energia elétrica

A maioria das interrupções de energia são corrigidas em poucas horas e não deveria afetar a temperatura do seu aparelho se minimizar o número de vezes que a porta é aberta. Se a alimentação for interrompida por um período de tempo mais longo, teme as medidas adequadas para proteger os acessórios no interior do aparelho.

Mudar a cave de vinho

1. Remova todos os acessórios.
2. Prenda com fita adesiva todos os acessórios (prateleiras) que se encontram no interior do seu aparelho.
3. Rode a perna ajustável até à base para evitar danos.
4. Prenda a porta com fita adesiva.
5. Assegure-se de que o aparelho se mantém na posição vertical durante o transporte. Igualmente, proteja o exterior do aparelho com um cobertor ou item similar.

Disponibilidade das peças

• Os termostatos, os sensores de temperatura, as placas de circuito impresso e as fontes de luz estarão disponíveis por um período mínimo de sete anos a partir da introdução no mercado da ultima unidade do modelo.
• Os puxadores das portas, as dobradiças, bandejas e cestas estarão disponíveis por um período mínimo de sete anos e as juntas das portas por um período mínimo de dez anos a partir da introdução no mercado da ultima unidade do modelo.

RESOLUÇÃO DE PROBLEMAS

PROBLEMA	CAUSA POSSÍVEL
A cave de vinho não funciona.	Não está ligada a uma tomada
	O aparelho está desligado.
	O disjuntor disparou ou o fusível está queimado.
A cave de vinhos não está fria o suficiente.	Verifique a configuração do controlo de temperatura.
	Possivelmente, a alta temperatura ambiente pode exigir a regulação do aparelho para uma temperatura mais alta.
	A porta é aberta demasiadas vezes.
	A porta não está totalmente fechada.
	A junta da porta não veda adequadamente.
Liga e desliga com frequência.	A temperatura ambiente é mais quente do que o normal.
	Uma grande quantidade de produtos foi adicionada na cave de vinho.
	A porta é aberta demasiadas vezes.
	A porta não está totalmente fechada.
	O controlo de temperatura não foi corretamente configurado.
	A junta da porta não veda adequadamente.
A luz não funciona.	Não está ligada a uma tomada.
	O disjuntor disparou ou o fusível está queimado.
	O LED queimou-se.
	O botão luminoso está apagado „OFF”.
Vibrações.	Verifique que a cave de vinho esteja nivelada e adequadamente colocada.
A cave de vinho faz muito barulho.	O ruído de trepidação pode vir do fluxo do refrigerante, o que é normal.
	Uma vez concluído um ciclo, é possível ouvir sons semelhantes ao de água a correr causados pelo agente frigorífico na cave de vinho.
	A contração e a expansão das paredes interiores pode causar estalos e ruídos de crepitação.
	A cave de vinho não está adequadamente colocada, não está nivelada.
A porta não se fecha adequadamente.	A cave de vinho não está adequadamente colocada, não está nivelada.
	A porta foi invertida e não montada corretamente.
	A junta está suja.
	As prateleiras estão fora de posição.
