Produkttyp	Einbau-Weinklimaschrank
Marke	Whirlpool
Modell	WHWBU60D2B
Maximale Kapazität	44 Flaschen
Temperaturzonen	2 Zonen: oben 5-10 °C, unten 10-18 °C
Abmessungen (B × H × T)	595 × 820 × 555 mm
Stromversorgung	220-240 V, 50 Hz
Betriebsmodi	Standard (STD), Eco (ECO), Demo (DEMO)
Automatische Türöffnung	Ja, durch Drehknopf und Schalter
LED-Beleuchtung	Einstellbar: 24 h dauernd, 30 Min., 1 Min.
Temperaturalarm	Ja, optisch und akustisch bei Temperatur >23 °C oder <0 °C
Temperaturspeicher	Ja, stellt die Einstellungen nach einem Stromausfall wieder her
Tastensperre	Ja, Aktivierung durch 3-sekündiges Gedrückthalten
Umschaltung Celsius/Fahrenheit	Ja, durch 3-sekündiges Gedrückthalten
Ablagen	Herausnehmbar, maximal 6 Ablagen
Befestigung am Möbel	Obere und untere Halterungen im Lieferumfang
Reinigung	Innen: warmes Wasser und Natron; außen: mildes Reinigungsmittel
Ersatzteile verfügbar	Thermostate, Sensoren, Schaltkreise, LED: 7 Jahre; Griffe, Scharniere, Ablagen: 7-10 Jahre
Energieeffizienzklasse (Lichtquelle)	G
Türanschlag wechselbar	Nicht vorgesehen

Häufig gestellte Fragen - WHWBU60D2B WHIRLPOOL

Was tun, wenn der Weinklimaschrank nicht angeht?

Überprüfen Sie, ob das Gerät an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst und die Sicherung intakt ist. Wenn das Problem weiterhin besteht, drücken Sie 3 Sekunden lang die Einschalttaste, um das Gerät einzuschalten.

Warum ist der Weinklimaschrank nicht kalt genug?

Überprüfen Sie die Temperatureinstellung: Der obere Bereich sollte zwischen 5-10 °C und der untere Bereich zwischen 10-18 °C liegen. Stellen Sie sicher, dass die Tür richtig geschlossen und die Dichtung sauber ist. Vermeiden Sie häufiges Öffnen der Tür. Bei warmer Umgebung kann der Kühlschrank Zeit zum Abkühlen benötigen.

Wie reinige ich das Innere des Weinklimaschranks?

Trennen Sie das Gerät vom Stromnetz und entnehmen Sie alle Flaschen und Ablagen. Waschen Sie die Innenflächen mit einer Mischung aus 2 Esslöffeln Natron auf 1 Liter warmem Wasser. Spülen und trocknen Sie gründlich. Reinigen Sie die Ablagen mit einem milden Reinigungsmittel.

Was bedeutet die Anzeige 'HI' oder 'LO' auf dem Display?

'HI' zeigt eine Innentemperatur über 23 °C an; 'LO' zeigt eine Temperatur unter 0 °C an. In beiden Fällen ertönt ein akustischer Alarm. Überprüfen Sie die Ursache (Tür offen, Stromausfall usw.) und beheben Sie sie. Der Alarm stoppt automatisch, sobald die normale Temperatur wiederhergestellt ist.

Wie stelle ich die Temperatur der oberen und unteren Zone ein?

Verwenden Sie die Tasten '∧' und '∨' für jede Zone. Für die obere Zone die Tasten ① und ②; für die untere Zone die Tasten ③ und ④. Die Temperatur ändert sich in 1 °C-Schritten innerhalb der angegebenen Bereiche.

Die Tür schließt nicht richtig, was tun?

Überprüfen Sie, ob der Weinklimaschrank waagerecht steht, indem Sie den vorderen Fuß einstellen. Stellen Sie sicher, dass die Ablagen richtig sitzen und nichts den Schließvorgang behindert. Reinigen Sie die Türdichtungen. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Tür falsch montiert ist oder die Scharniere verschmutzt sind.

Wie aktiviere oder deaktiviere ich die Tastensperre?

Drücken und halten Sie die Tastensperre-Taste (Nummer 9) 3 Sekunden lang, um zu aktivieren oder zu deaktivieren. Eine Kontrollleuchte zeigt den Status an.

Was tun bei einem Stromausfall?

Das Gerät speichert die Temperatureinstellungen und stellt sie nach Wiederkehr des Stroms automatisch wieder her. Vermeiden Sie während des Ausfalls, die Tür zu öffnen, um die Temperatur zu halten. Wenn der Ausfall lange dauert, bringen Sie die Flaschen an einen kühlen Ort.

Wie ändere ich den LED-Beleuchtungsmodus?

Drücken Sie die dafür vorgesehene Taste, um durch die Modi zu blättern: 24 Stunden (Dauerlicht), 30 Minuten (verzögerte Abschaltung nach 30 Min.) und 1 Minute (verzögerte Abschaltung nach 1 Min.). Die Helligkeit beträgt bei geöffneter Tür 100 % und bei geschlossener Tür 50 %.

Das Gerät macht Knack- oder Gluckergeräusche, ist das normal?

Ja, diese Geräusche sind normal. Das Gluckern kommt von der Zirkulation des Kältemittels im Kreislauf. Das Knacken entsteht durch Ausdehnung und Zusammenziehen der Innenwände während der Kühlzyklen. Wenn das Geräusch ungewöhnlich wird, überprüfen Sie, ob das Gerät waagerecht steht.

BEDIENUNGSANLEITUNG WHWBU60D2B WHIRLPOOL

Installation des Weinkühlers 2

Hinweise....2

Bedienfeld des Weinkühlers 3

Lagerdiagramm 4

Einbaumaße 5

Entfernen der Regale 5

Fixeriung 6

Automatische Türöffnungsfunktion 7

Empfohlene Temperatur für GETRÄNKE 7

Temperaturalarm 8

Funktion zur Temperaturwiederherstellung .... 8

PFLEGE UND WARTUNG 9

Reinigung des Weinkühlers 9

Stromausfälle 9

Bewegung des Weinkühlers 9

Verfügbarkeit von Ersatzteilen 9

FEHLERBEHEBUNGSLEITFADEN 10

Die Modellinformationen, wie sie in der Produktdatenbank gespeichert sind, können durch den Zugriff auf die folgende Website und die Eingabe der Modellnummer (*) abgerufen werden, die sich auf dem Energieetikett befindet.

https://eprel.ec.europa.eu

Für umfassenden Support registrieren Sie bitte Ihr Produkt unter www.register10.eu

Installation des Weinkühlers

Dieses Gerät ist so konzipiert, dass es als Einbaugerät (vollständig eingebaut) installiert wird (siehe den Standortaufkleber auf der Rückseite des Geräts).

Die Reversibilität der Tür ist nicht vorgesehen. Versuchen Sie nicht, die Tür umzudrehen. Dieses Gerät ist ausschließlich für die Lagerung von Wein bestimmt.

Stellen Sie den Weinkühler auf einen Boden, der stark genug ist, um das Gerät im vollständig beladenen Zustand zu tragen. Um den Weinkühler in eine gerade Position zu bringen, stellen Sie den vorderen Nivellierfuß an der Unterseite des Weinkühlers ein.

Platzieren Sie den Weinkühler fern von direktem Sonnenlicht und Wärmequellen (Herd, Heizgeräte, Heizkörper usw.).

Direktes Sonnenlicht kann die Acrylbeschichtung beeinträchtigen, und Wärmequellen können den Stromverbrauch erhöhen. Außerdem können extrem niedrige Umgebungstemperaturen und feuchte Bereiche zu einer Fehlfunktion des Geräts führen.

Schließen Sie den Weinkühler an eine ordnungsgemäß installierte, geerdete Steckdose an. Bei Fragen zur Stromversorgung und/oder Erdung wenden Sie sich bitte an einen zugelassenen Elektriker oder ein autorisiertes Servicezentrum.

Hinweise

• Lagern Sie Wein in versiegelten Flaschen;
- Vermeiden Sie eine Überladung des Geräts
- Öffnen Sie die Tür nur, wenn es notwendig ist;
- Das lange Offenlassen der Tür kann zu einem erheblichen Temperaturanstieg in den Gerätekammern führen.
- Reinigen Sie regelmäßig die Oberflächen, die mit Flaschen in Kontakt kommen könnten, sowie die zugänglichen Ablaufsysteme.
- Wenn das Kühlgerät für längere Zeit leer bleibt, empfehlen wir, es auszuschalten, abzutauen, zu reinigen, zu trocknen und die Tür offen zu lassen, um Schimmelbildung im Inneren zu vermeiden.
- Decken Sie die Regale nicht mit Aluminiumfolie oder anderen Materialien ab, die die Luftzirkulation behindern könnten;
- Wenn der Weinkühler über einen längeren Zeitraum nicht genutzt wird, wird empfohlen, nach gründlicher Reinigung die Tür leicht geöffnet zu lassen, damit Luft im Gerät zirkulieren kann, um Kondenswasser, Schimmel oder Geruchsbildung zu vermeiden.
- Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

1. Drücken und halten Sie diese Taste (💡) für 3 Sekunden, um das Gerät auszuschalten. Durch kurzes Drücken wird das Gerät wieder eingeschaltet. Sobald das Gerät mit Strom versorgt wird, leuchtet die Einschalttaste dauerhaft und hell.

2. Ändern der Betriebsmodi

Die Standardeinstellung ist der Modus „STD“ (Standard wenn das Gerät an die

Stromversorgung angeschlossen wird. Mit jedem Drücken der Taste wechseln die drei Modi: STD, ECO und DEMO.

1. Ändern des LED-Lichtmodus

Die Standardeinstellung ist eingeschaltetes Licht mit 50 % Helligkeit, wenn die Tür geöffnet ist, und ausgeschaltetes Licht, wenn die Tür geschlossen ist. Mit jedem Drücken der Taste wechseln die verschiedenen Modi: 24St, 30Min und 1Min.

• 24 Stunden: Das Licht bleibt dauerhaft an, unabhängig davon, ob die Tür geöffnet oder geschlossen ist. (100 % Helligkeit bei geöffneter Tür und 50 % Helligkeit bei geschlossener Tür).
- 30 Minuten: Verzögerte Abschaltfunktion A: 100 % Helligkeit bei geöffneter Tür. 50 % Helligkeit bei geschlossener Tür, und die LED-Beleuchtung wird nach 30 Minuten automatisch ausgeschaltet..
• 1 Minute: Verzögerte Abschaltfunktion B: 100 % Helligkeit bei geöffneter Tür. 50 % Helligkeit bei geschlossener Tür, und die LED-Beleuchtung wird nach einer Minute automatisch ausgeschaltet.

1. Temperatureinstellung der oberen Zone (Taste 'up') ∧ ①

Drücken Sie diese Taste, um die Temperatur in Schritten von einem Grad zu erhöhen. Wenn die Höchsttemperatur von 10 °C erreicht ist, ändert sich die Einstellung nicht weiter.

1. Temperatureinstellung der oberen Zone (Taste 'down') √ ②

Drücken Sie diese Taste, um die Temperatur in Schritten von einem Grad zu senken. Wenn die Mindesttemperatur von 5 °C erreicht ist, ändert sich die Einstellung nicht weiter.

1. Temperatureinstellung der unteren Zone (Taste 'up') ∧ ③

Drücken Sie diese Taste, um die Temperatur in Schritten von einem Grad zu erhöhen. Wenn die Höchsttemperatur von 18 °C erreicht ist, ändert sich die Einstellung nicht weiter.

1. Temperatureinstellung der unteren Zone (Taste 'down') √ ④

Drücken Sie diese Taste, um die Temperatur in Schritten von einem Grad zu senken. Wenn die Mindesttemperatur von 10 °C erreicht ist, ändert sich die Einstellung nicht weiter.

8. Zwischen Celsius und Fahrenheit wechseln.

Drücken und halten Sie und gleichzeitig 3 Sekunden lang, um zwischen °C und °F zu wechseln. Die Kontrollleuchte zeigt die gewählte Temperatureinstellung an.

9. Tastensperre aktivieren/deaktivieren

Die Standardeinstellung ist entsperrt, wenn das Gerät an die Stromversorgung angeschlossen wird. Drücken und halten Sie die Taste 3 Sekunden lang, um die Tasten zu sperren. Drücken und halten Sie diese Taste erneut 3 Sekunden lang, um die Tasten zu entsperren.

Temperaturregelbereich: oberen Zone 5-10°C / unteren Zone 10-18°C Dieses Gerät verfügt über eine Abschaltspeicherfunktion.

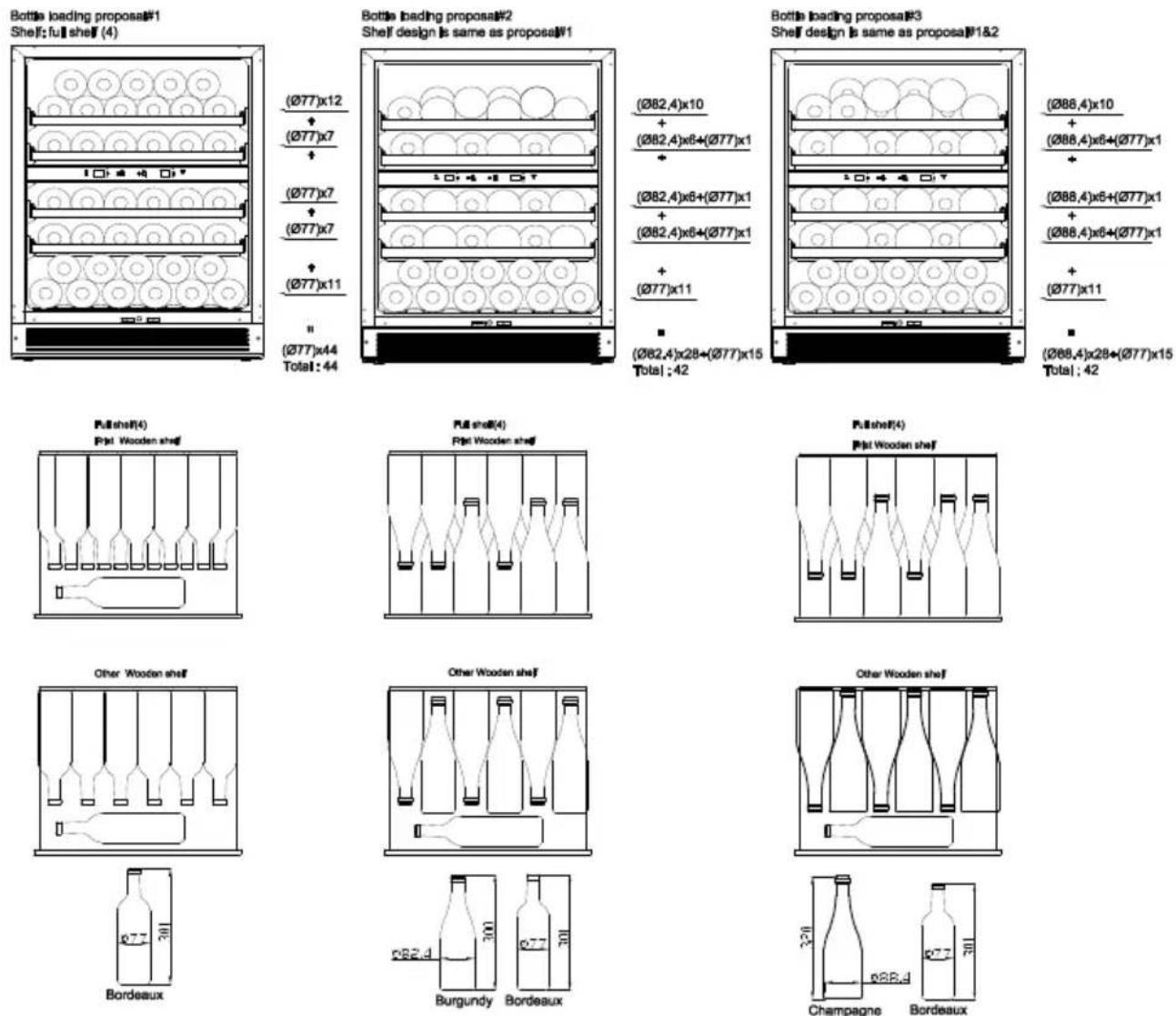

Lagerdiagramm

Gesamt: max 44 Flaschen

HINWEIS: Die wirtschaftlichste Konfiguration erfordert, dass die Lebensmittel-Schublade nicht im Produkt positioniert ist.

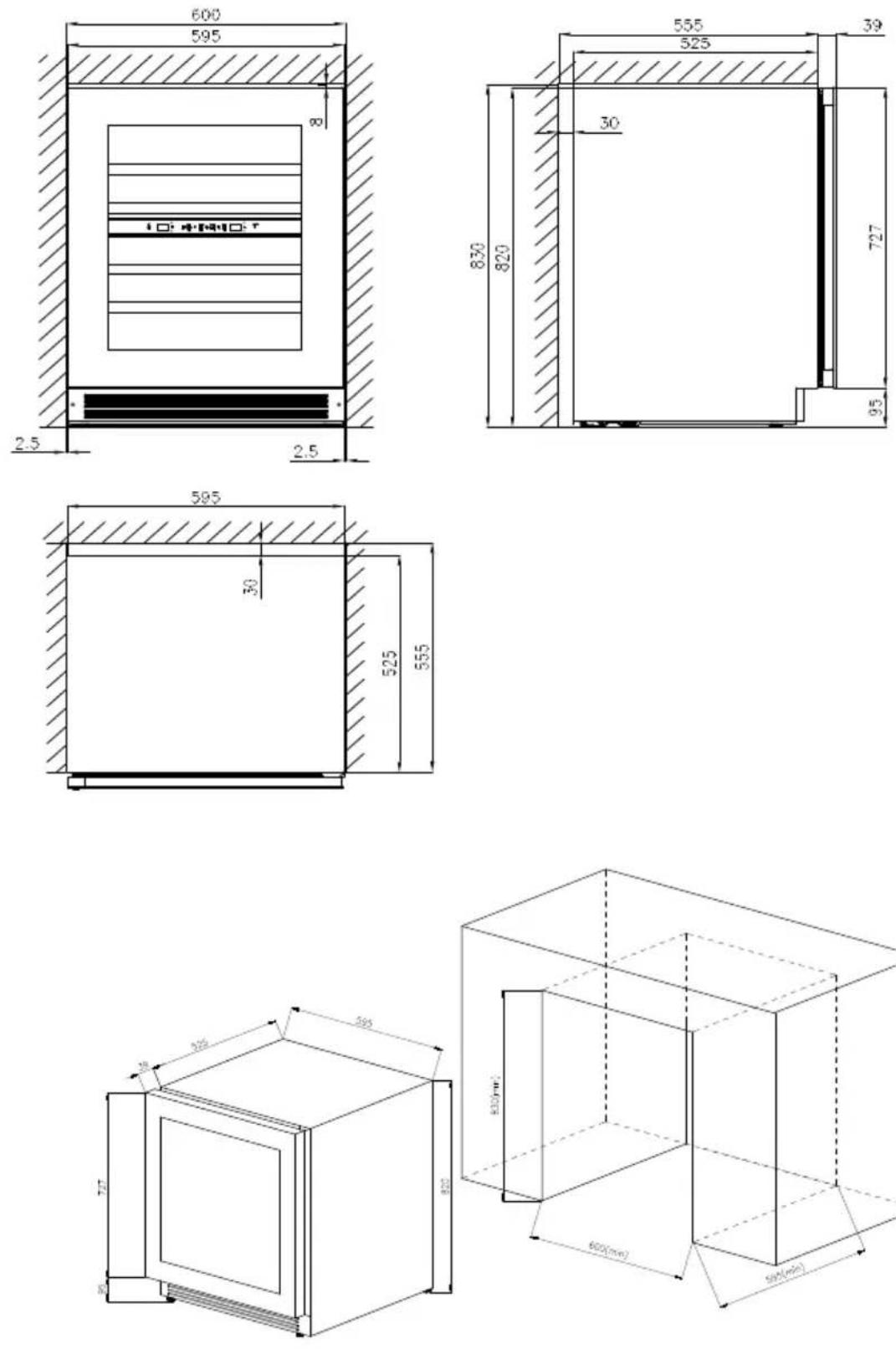

Einbaumaße

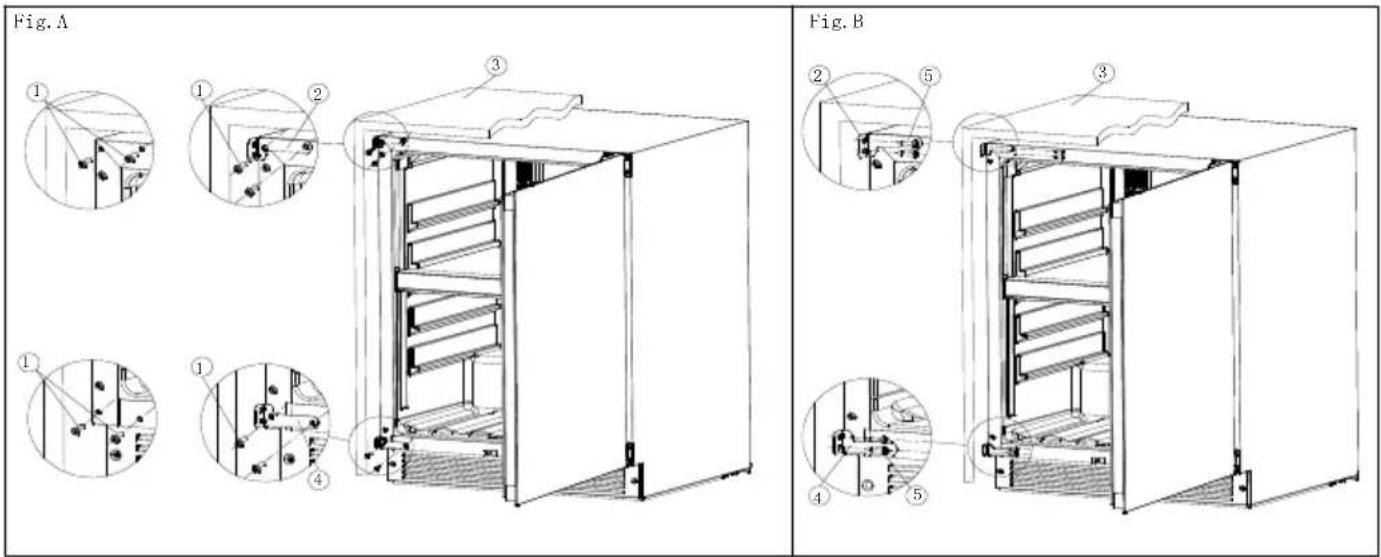

Fixierung

①M5*8 Schrauben * 4 Stück
②Oberes Gestell * 1 Stück
③ Möbel
④Unteres Gestell * 1 Stück
⑤ST4*12 selbstschneidende Schrauben * 4 Stück

1. Das Produkt in das Möbelstück einbauen, das Produkt an der richtigen Stelle positionieren, dann die Tür öffnen, um 2 Schrauben aus der oberen linken Ecke und 2 Schrauben aus der unteren linken Ecke zu entfernen;
2. Entnehmen Sie das oben aufgeführte Ersatzteil aus dem Beutel des Benutzerhandbuchs;;
3. Verwenden Sie 4 Stück ① M5*8 Schrauben, um ② das obere Regal in die oberen linken Schraubenlöcher des Produkts zu befestigen und ④ das untere Regal in die unteren linken Schraubenlöcher des Produkts zu befestigen;
4. Verwenden Sie 4 Stück ⑤ ST4*12 selbstschneidende Schrauben, um ② das obere Regal und ④ das untere Regal am Möbelstück zu befestigen.

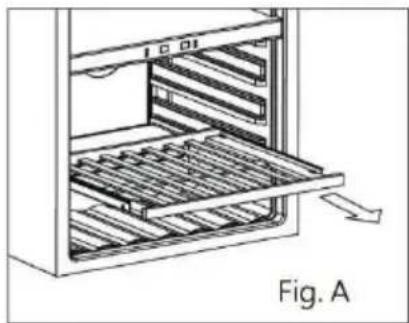

Entfernen der Regale

1. Um Beschädigungen der Türdichtung zu vermeiden, stellen Sie sicher, dass die Tür vollständig geöffnet ist, wenn Sie die Regale aus der Schiene des Fachs entfernen. Um die Regale zu entfernen:
2. Ziehen Sie das Regal, das Sie entfernen möchten, vollständig heraus (Abb. A)
3. Ziehen Sie das Regal zu sich, bis das Ende freigegeben wird (Abb. B)
4. Halten Sie die Regal-Schiene mit beiden Händen und schieben Sie das Regal horizontal nach oben (Abb.C)

Automatische Türöffnungsfunktion

Die Funktion der automatischen Türöffnung funktioniert durch Drücken des Schalters an der Vorderseite des Produkts über den Drehknopf an der Tür, um die Öffnungsaktion auszulösen.

Der Abstand der Türöffnung kann aufgrund von Vibrationen und anderen Faktoren während des Transports verändert werden, was dazu führen kann, dass die automatische Türöffnung schwer wahrnehmbar oder nicht ordnungsgemäß funktioniert.

Bitte überprüfen Sie den Abstand zwischen dem Drehknopf und dem Schalter, wenn die Tür geschlossen ist, und passen Sie den Abstand auf die am besten geeignete Position an, indem Sie den Drehknopf drehen. Wenn die Tür nach dem Einschalten des Produkts automatisch geöffnet wird, bedeutet dies, dass der Abstand zwischen dem Drehknopf und dem Schalter zu klein ist.

Wenn es keine Reaktion gibt, selbst wenn Sie die Tür kräftig drücken, bedeutet dies, dass der Abstand zwischen dem Drehknopf und dem Schalter zu groß ist.

Wenn die Tür sogar bei einer leichten Berührung automatisch geöffnet wird, bedeutet dies, dass der Abstand zwischen dem Drehknopf und dem Schalter zu klein ist.

Bitte stellen Sie den Drehknopf um ein Viertel der Umdrehung ein, wie oben beschrieben: Drehen Sie nach links, um den Drehknopf außerhalb des Türrahmens zu erweitern; drehen Sie nach rechts, damit der Knopf sich in den Türrahmen zurückzieht.

Empfohlene Temperatur für GETRÄNKE

Die folgenden (ungefähren) Temperaturen werden für den Weinkonsum empfohlen:

Für die Aufbewahrung ALLER WEINSORTEN 12 – 14 °C
Champagne NV, Schaumweine 6 °C
Champagne Vintage 10 °C
Semillon, Sauvignon Blanc (trocken) 8 °C
Gewürztraminer, Riesling (trocken) 10 °C
Chardonnay (trocken) 10 °C
Chardonnay Vintage 14 °C
Sauternes Monbaillac (süß, Spätlese-Wein) 10 °C
Sauternesz vintage (trocken) 14 °C
Beaujolais 13 °C
Pinot Noir (rot) 16 °C
Pinot Noir Vintage (rot) 18 °C
Grenache, Syrah (rot) 16 °C
Cabernet rot, Merlot, französische, australische, neuseeländische, chilenische, argentinische, italienische, spanische, kalifornische Weine	18 °C

Temperaturalarm

Wenn die Innentemperatur über 23 °C liegt, wird das Symbol „HI“ auf dem Display angezeigt und nach einer Stunde ertönt kontinuierlich ein Alarmton. Dies informiert Sie darüber, dass die Innentemperatur zu hoch ist, bitte überprüfen Sie den Grund. Wenn die Innentemperatur unter 0 °C liegt, wird das Symbol „LO“ auf dem Display angezeigt, und der Alarmton sowie die Fehleranzeige leuchten gleichzeitig.

Funktion zur Temperaturwiederherstellung

Bei einem Stromausfall kann der Weinkühler die vorherigen Temperatureinstellungen speichern, und wenn die Stromversorgung wiederhergestellt wird, stellt der Kühler die zuvor eingestellte Temperatur wieder ein.

Hinweis: Im Falle eines Stromausfalls kann der Weinkühler die vorherigen

Temperatureinstellungen speichern, und wenn die Stromversorgung wiederhergestellt wird, stellt der Kühler die gleiche Temperatur wie vor der Abschaltung wieder ein.

PFLEGE UND WARTUNG

Reinigung des Weinkühlers

1. Schalten Sie die Stromversorgung aus, trennen Sie das Gerät vom Stromnetz und entfernen Sie alle Artikel, einschließlich Regale und Rost.
2. Reinigen Sie die Innenflächen mit warmem Wasser und einer Lösung aus Natron. Die Lösung sollte aus etwa 2 Esslöffeln Natron pro Liter Wasser bestehen.
3. Reinigen Sie die Regale mit einem milden Reinigungsmittel.
4. Drücken Sie überschüssiges Wasser aus dem Schwamm oder Tuch, wenn Sie die Steuerknöpfe oder elektrische Teile reinigen.
5. Reinigen Sie die Außenseite des Weinkühlers mit warmem Wasser und einem milden flüssigen Reinigungsmittel. Spülen Sie gründlich ab und trocknen Sie mit einem weichen, sauberen Touch.

Stromausfälle

Die meisten Stromausfälle werden innerhalb weniger Stunden behoben und sollten die Temperatur Ihres Gerätes nicht beeinträchtigen, wenn Sie die Türöffnungen minimieren. Wenn die Stromversorgung für längere Zeit unterbrochen wird, sollten Sie geeignete Maßnahmen ergreifen, um die Artikel im Inneren des Geräts zu schützen.

Bewegung des Weinkühlers

1. Entfernen Sie alle Artikel.
2. Befestigen Sie alle losen Teile (Regale) im Inneren Ihres Geräts mit Klebeband.
3. Drehen Sie den verstellbaren Fuß bis zum Boden, um Beschädigungen zu vermeiden.
4. Befestigen Sie die Tür mit Klebeband..
5. tellen Sie sicher, dass das Gerät während des Transports sicher in aufrechter Position bleibt. Schützen Sie auch die Außenseite des Geräts mit einer Decke oder einem ähnlichen Artikel.

Verfügbarkeit von Ersatzteilen

☐ Thermostate, Temperatursensoren, Platinen und Lichtquellen sind mindestens sieben Jahre ab Markteinführung der letzten Einheit des Modells verfügbar.
Türgriffe, Türscharniere, Ablagen und Körbe sind mindestens sieben Jahre und Türdichtungen mindestens zehn Jahre ab Markteinführung der letzten Einheit des Modells verfügbar.

FEHLERBEHEBUNGSLEITFADEN

PROBLEM MÖGLICHE URSACHE
Der Weinkühler funktioniert nicht:	Er ist nicht an das Stromnetz angeschlossen.
	Das Gerät ist ausgeschaltet.
	Der Schalter ist ausgelöst oder eine Sicherung ist durchgebrannt.
Der Weinkühler ist nicht ausreichend kühl	Überprüfen Sie die Temperatureinstellung.
	Es ist möglich, dass die Außentemperatur eine höhere Einstellung erfordert.
	Die Tür wird zu häufig geöffnet.
	Die Tür ist nicht vollständig geschlossen.
	Die Dichtung der Tür schließt nicht richtig ab.
Er startet und stoppt häufig.	Die Raumtemperatur ist höher als normal.
	Eine große Menge an Produkten wurde in den Weinkühler gestellt.
	Die Tür wird zu häufig geöffnet.
	Die Tür ist nicht vollständig geschlossen.
	Die Temperatureinstellung ist nicht korrekt.
	Die Dichtung der Tür schließt nicht richtig ab.
Das Licht funktioniert nicht.	Der Weinkühler ist nicht an das Stromnetz angeschlossen.
	Der Schalter ist ausgelöst oder eine Sicherung ist durchgebrannt.
	Die Lampe ist durchgebrannt.
	Der Lichtschalter ist auf „OFF“ gestellt.
Vibrationen. Überprüfen Sie, ob der Weinkühler richtig positioniert ist und nicht schief steht.
Der Weinkühler scheint zu viel Lärm zu machen.	Das knirschende Geräusch kann vom Kältemittelstrom herrühren, was normal ist.
	Am Ende jedes Zyklus könnten gurgelnde Geräusche durch den Fluss des Kältemittels im Weinkühler zu hören sein.
	Das Zusammenziehen und Ausdehnen der Innenwände kann knackende Geräusche verursachen.
	Der Weinkühler ist nicht korrekt ausgerichtet, er steht schief.
Die Tür schließt nicht richtig.	Der Weinkühler ist nicht korrekt ausgerichtet, er steht schief.
	Die Tür wurde umgedreht und nicht richtig montiert.
	Die Dichtung ist schmutzig.
	Die Regale sind verschoben.
