Tipo di prodotto	Cantinetta vino da incasso
Marca	Whirlpool
Modello	WHWBU60D2B
Capacità massima	44 bottiglie
Zone di temperatura	2 zone: superiore 5-10 °C, inferiore 10-18 °C
Dimensioni (L × A × P)	595 × 820 × 555 mm
Alimentazione elettrica	220-240 V, 50 Hz
Modalità di funzionamento	Standard (STD), Economico (ECO), Demo (DEMO)
Apertura automatica della porta	Sì, tramite pulsante rotativo e interruttore
Illuminazione LED	Regolabile: 24 ore acceso, 30 min, 1 min
Allarme temperatura	Sì, visivo e sonoro se temperatura >23 °C o <0 °C
Memoria temperatura	Sì, ripristina le impostazioni dopo un'interruzione
Blocco tasti	Sì, attivazione con pressione prolungata di 3 secondi
Commutazione Celsius/Fahrenheit	Sì, con pressione prolungata di 3 secondi
Ripiani	Rimovibili, massimo 6 ripiani
Fissaggio al mobile	Staffe superiore e inferiore incluse
Pulizia	Interno: acqua calda e bicarbonato di sodio; esterno: detergente delicato
Ricambi disponibili	Termostati, sensori, circuiti, LED: 7 anni; maniglie, cerniere, ripiani: 7-10 anni
Classe energetica (sorgente luminosa)	G
Reversibilità della porta	Non prevista

Domande frequenti - WHWBU60D2B WHIRLPOOL

Cosa fare se la cantinetta vino non si accende?

Controllare che l'apparecchio sia correttamente collegato a una presa a muro funzionante. Assicurarsi che l'interruttore automatico non sia scattato e che il fusibile sia integro. Se il problema persiste, premere il pulsante di alimentazione per 3 secondi per accendere l'apparecchio.

Perché la cantinetta vino non è abbastanza fredda?

Controllare l'impostazione della temperatura: la zona superiore deve essere tra 5-10 °C e la zona inferiore tra 10-18 °C. Assicurarsi che la porta sia ben chiusa e che la guarnizione sia pulita. Evitare di aprire la porta troppo spesso. Se l'ambiente è caldo, la cantinetta potrebbe aver bisogno di tempo per raffreddarsi.

Come pulire l'interno della cantinetta vino?

Scollegare l'apparecchio e rimuovere tutte le bottiglie e i ripiani. Lavare le superfici interne con una miscela di 2 cucchiai di bicarbonato di sodio per 1 litro di acqua calda. Sciacquare e asciugare accuratamente. Pulire i ripiani con un detergente delicato.

Cosa significa la visualizzazione 'HI' o 'LO' sul display?

'HI' indica una temperatura interna superiore a 23 °C; 'LO' indica una temperatura inferiore a 0 °C. In entrambi i casi, viene emesso un allarme sonoro. Verificare la causa (porta aperta, interruzione di corrente, ecc.) e correggerla. L'allarme si fermerà automaticamente una volta ripristinata la temperatura normale.

Come regolare la temperatura delle zone superiore e inferiore?

Utilizzare i pulsanti '∧' e '∨' corrispondenti a ciascuna zona. Per la zona superiore, i pulsanti ① e ②; per la zona inferiore, i pulsanti ③ e ④. La temperatura cambia a scatti di 1 °C negli intervalli indicati.

La porta non si chiude correttamente, cosa fare?

Verificare che la cantinetta vino sia in piano regolando il piedino anteriore. Assicurarsi che i ripiani siano ben posizionati e che nulla ostruisca la chiusura. Pulire le guarnizioni della porta. Se il problema persiste, controllare che la porta non sia stata installata male o che le cerniere non siano sporche.

Come attivare o disattivare il blocco tasti?

Premere e tenere premuto il pulsante di blocco tasti (numero 9) per 3 secondi per attivare o disattivare. Un indicatore luminoso segnala lo stato.

Cosa fare in caso di interruzione di corrente?

L'apparecchio memorizza le impostazioni di temperatura e le ripristina automaticamente al ritorno della corrente. Durante l'interruzione, evitare di aprire la porta per mantenere la temperatura. Se l'interruzione dura a lungo, spostare le bottiglie in un luogo fresco.

Come cambiare la modalità di illuminazione LED?

Premere il pulsante dedicato per scorrere le modalità: 24 ore (luce costante), 30 minuti (spegnimento ritardato dopo 30 min) e 1 minuto (spegnimento ritardato dopo 1 min). La luminosità è al 100% a porta aperta e al 50% a porta chiusa.

L'apparecchio emette un rumore di scricchiolio o gorgoglio, è normale?

Sì, questi rumori sono normali. Il gorgoglio proviene dalla circolazione del refrigerante nel circuito. Gli scricchiolii sono dovuti alla dilatazione e contrazione delle pareti interne durante i cicli di raffreddamento. Se il rumore diventa anomalo, verificare che l'apparecchio sia ben in piano.

MANUALE UTENTE WHWBU60D2B WHIRLPOOL

Installazione della cantinetta vino 2

Indicazioni 2

Pannello di controllo della cantinetta vino .... 3

Schema di stoccaggio 4

Dimensioni di installazione .... 5

Fissaggio 6

Come rimuovere i ripiani 7

Funzione di apertura automatica della porta 7

Temperatura raccomandata per le BEVANDE 8

Allarme di temperatura 8

Funzione di ripristino della temperatura 8

CURA E MANUTENZIONE 9

Pulizia della cantinetta vino 9

Interruzioni di corrente 9

Spostamento della cantinetta vino 9

Disponibilità di ricambi 9

GUIDA ALLA RISOLUZIONE DEI PROBLEMI .... 10

i INFORMATION

ENERG

SUPPLIER'S NAME

MODEL IDENTIFIER

A

Le informazioni sul modello memorizzate nel database dei prodotti possono essere ricercate accedendo al seguente sito web e cercando il numero di identificazione del modello (*) che si trova sull'etichetta energetica.

https://eprel.ec.europa.eu

Per godere di un'assistenza completa, registrare il prodotto su www.register10.eu.

Installazione della cantinetta vino

Questo apparecchio è progettato per essere installato come apparecchio domestico incorporabile (completamente incassato) (fare riferimento all'etichetta relativa all'ubicazione che si trova sul retro dell'apparecchio).

La porta non è reversibile. Non tentare di invertire la porta. Questo apparecchio è destinato esclusivamente alla conservazione del vino.

Collocare la cantinetta vino su un pavimento sufficientemente robusto da sostenerla a pieno carico. Per posizionare la cantinetta vino in posizione verticale, regolare il piedino di livellamento anteriore che si trova sul fondo della cantinetta vino.

Collocare la cantinetta vino lontano dalla luce diretta del sole e da fonti di calore (fornelli, stufe, radiatori, ecc.).

La luce diretta del sole può danneggiare il rivestimento acrilico e le fonti di calore possono aumentare il consumo di elettricità. Inoltre, le temperature ambientali estremamente basse e gli ambienti umidi possono causare il malfunzionamento dell'apparecchio.

Collegare la cantinetta vino ad una presa di corrente esclusiva, correttamente installata e dotata di messa a terra. Per qualsiasi domanda relativa all'alimentazione e/o alla messa a terra, rivolgersi ad un elettricista autorizzato o ad un centro di assistenza per prodotti autorizzato.

Indicazioni

• Conservare il vino in bottiglie sigillate;

• Evitare di sovraccaricare l'apparecchio;
  • Non aprire la porta se non è necessario;

• L'apertura della porta per lunghi periodi di tempo può provocare un notevole aumento della temperatura nei vani dell'apparecchio.

• Pulire regolarmente le superfici che possono venire a contatto con le bottiglie e con i sistemi di scarico accessibili.
• Se la cantinetta vino viene lasciata vuoto per lunghi periodi di tempo, si consiglia di spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa all'interno dell'apparecchio.
• Non coprire i ripiani con fogli di alluminio o altri materiali che potrebbero impedire la circolazione dell'aria;
• Se la cantinetta vino rimane inutilizzata per lunghi periodi di tempo, si consiglia, dopo un'accurata pulizia, di lasciare la porta semiaperta per consentire all'aria di circolare all'interno dell'apparecchio per evitare la formazione di condensa, muffa o odori.

• Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G.

• Premere e tenere premuto il pulsante () per 3 secondi per spegnere l'apparecchio. Premere gentilmente il pulsante per riaccendere l'apparecchio. Una volta alimentato, il pulsante di alimentazione sarà lungo e brillante.

• Modifica delle modalità di funzionamento

L'impostazione predefinita è la modalità "STD" (Standard) quando l'apparecchio è collegato alla rete elettrica. Ad ogni pressione del pulsante passa da una modalità all'altra: STD, ECO e DEMO.

1. Modifica della modalità di illuminazione LED

L'impostazione predefinita prevede l'accensione della luce al 50% della luminosità quando la porta è aperta, lo spegnimento della luce quando la porta è chiusa. Ogni pressione del pulsante alterna le diverse modalità: 24Hr, 30Min e 1Min.

• 24Hr: La luce rimane costantemente accesa sia a porta aperta che chiusa. (100% di luminosità a porta aperta e 50% di luminosità a porta chiusa).
• 30Min: Funzione di spegnimento ritardato A: 100% di luminosità a porta aperta. 50% di luminosità a porta chiusa e la luce LED si spegne automaticamente dopo 30 minuti.

• 1Min: Funzione di spegnimento ritardato B. 100% di luminosità a porta aperta. 50% di luminosità a porta chiusa e la luce LED si spegne automaticamente dopo un minuto.

• Impostazione di temperatura della zona superiore (pulsante 'up') ∧ ①

Premere questo pulsante per aumentare la temperatura con incrementi di un grado. Quando l'impostazione raggiunge il valore limite superiore della temperatura di 10°C, la temperatura impostata non cambierà più.

1. Impostazione di temperatura della zona superiore (pulsante 'down') ∨ ②

Premere questo pulsante per abbassare la temperatura con incrementi di un grado. Quando l'impostazione raggiunge il valore limite inferiore della temperatura di 5 °C, la temperatura impostata non cambierà più.

1. Impostazione di temperatura della zona inferiore (pulsante 'up') ^ ③

Premere questo pulsante per aumentare la temperatura con incrementi di un grado. Quando l'impostazione raggiunge il valore limite superiore della temperatura di 18°C, la temperatura impostata non cambierà più.

1. Impostazione di temperatura della zona inferiore (pulsante 'down') √ ④

Premere questo pulsante per abbassare la temperatura con incrementi di un grado. Quando l'impostazione raggiunge il valore limite inferiore della temperatura di 10 °C, la temperatura impostata non cambierà più.

1. Per passare da Celsius a Fahrenheit e viceversa.

Premere e mantenere premuto ∧ e ∨ per 3 secondi per passare da C a F. La spia si accende in corrispondenza dell'impostazione della temperatura desiderata .

9. Pulsante di blocco dei tasti

L'impostazione predefinita prevede lo sblocco quando l'apparecchio si collega alla fonte di alimentazione. Tenere premuto il tasto 📁 per 3 secondi per bloccarlo. Quindi premere e tenere premuto di nuovo il pulsante 📁 per 3 secondi per sbloccarlo.

Intervallo di controllo della temperatura : Zona Superiore 5 - 10 °C / Zona Inferiore 10-18°C Il prodotto è dotato di una funzione di memoria di spegnimento.

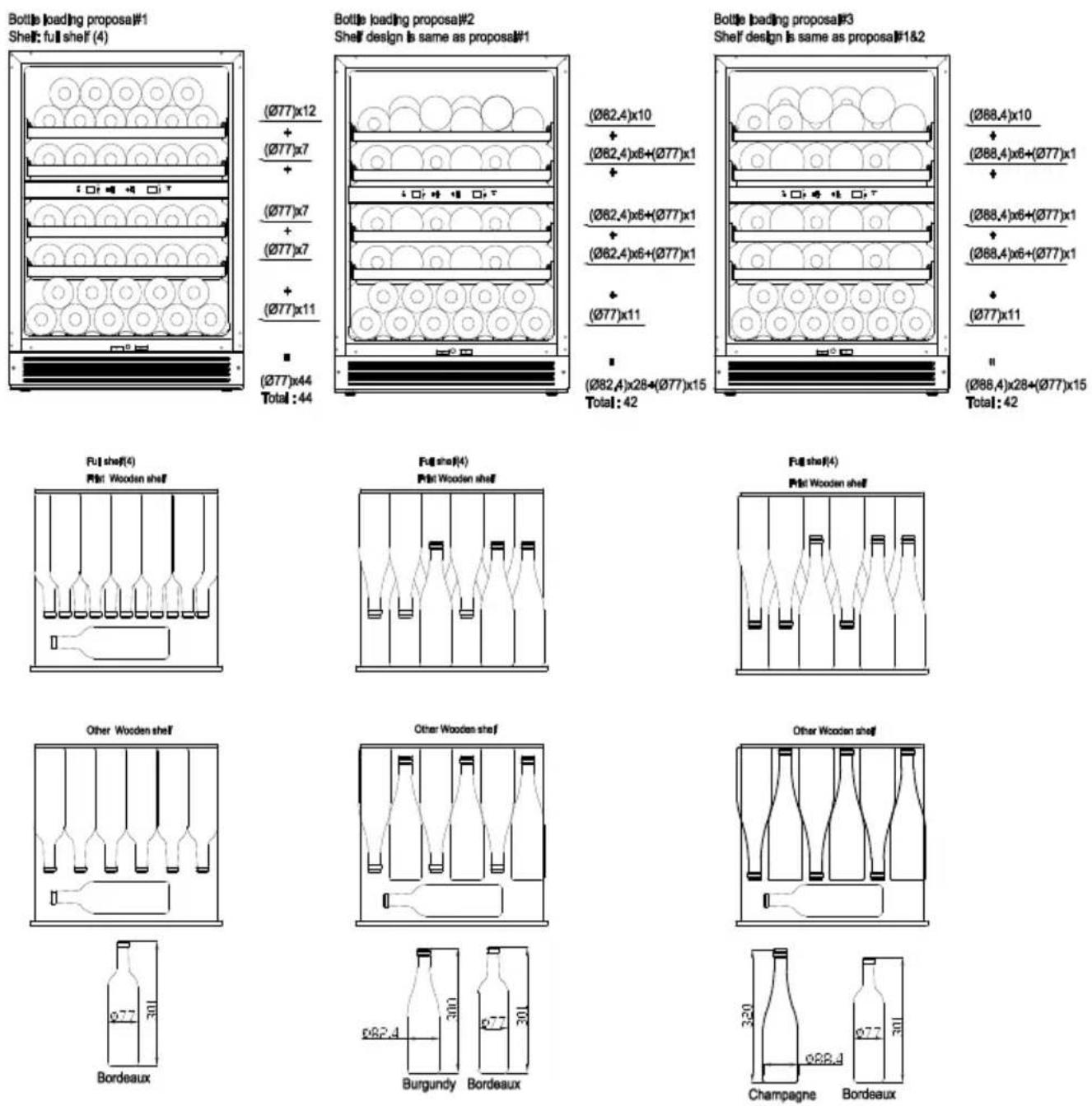

Schema di stoccaggio

Totale: max 44 bottiglie

NOTA: La configurazione più economica prevede che il cassetto per alimenti non sia posizionato nel prodotto.

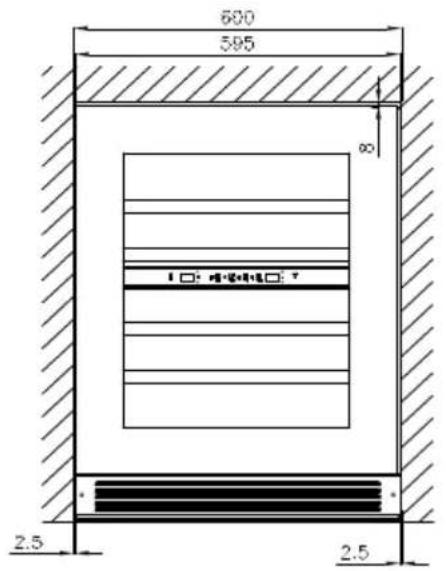

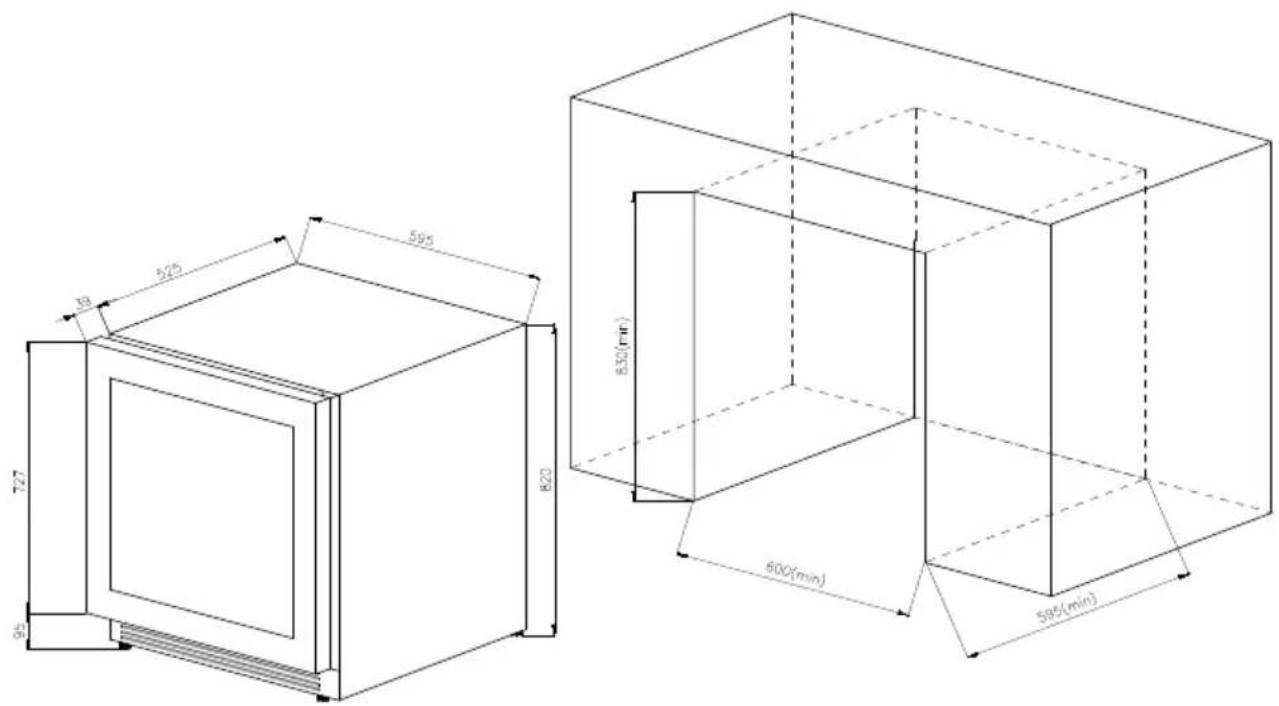

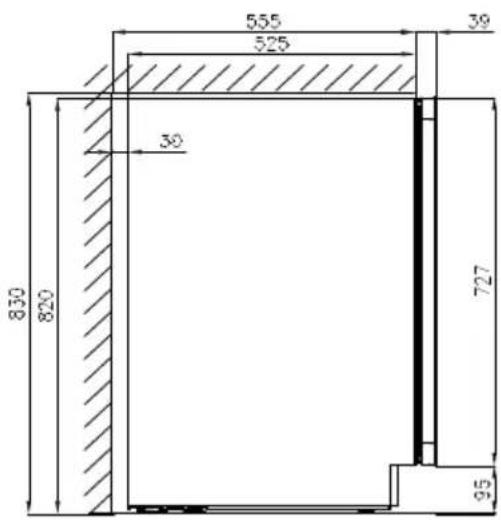

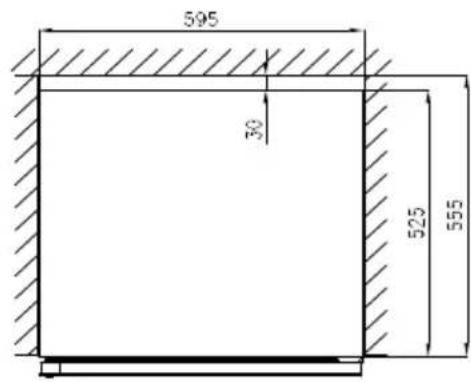

Dimensioni di installazione

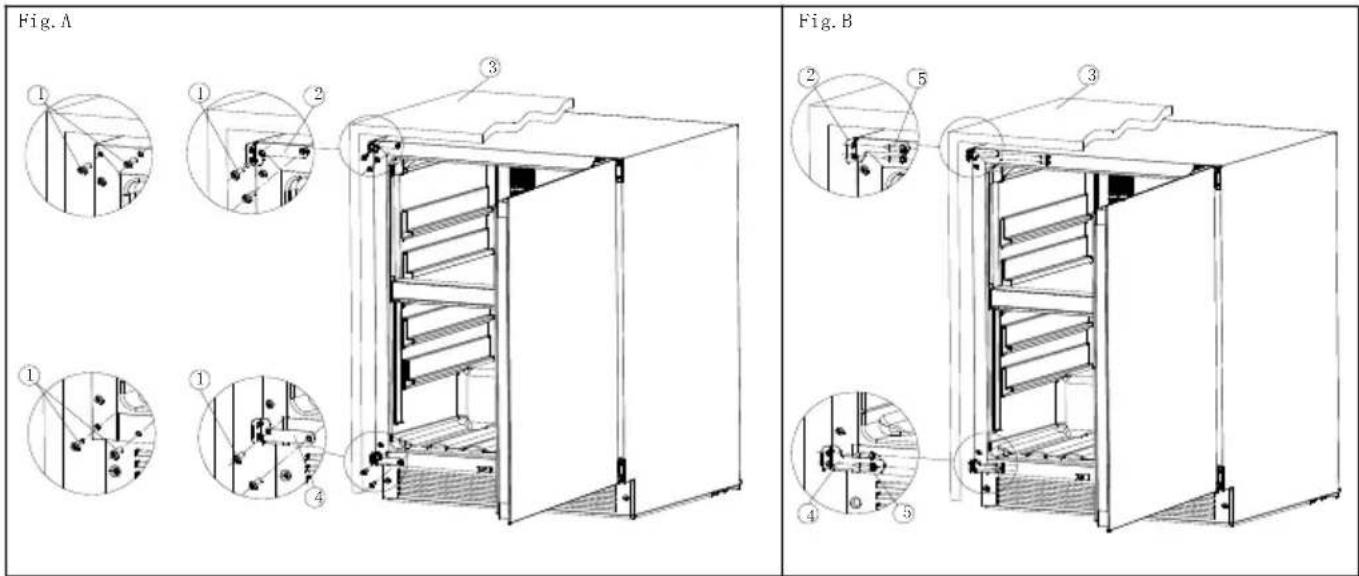

Fissaggio

①Viti M5*8 * 4 pezzi
②Supporto superiore * 1 pezzo
③Mobili
④Supporto inferiore * 1 pezzo
⑤*12 viti autofilettanti ST4* 4 pezzi

1. Prodotto incassato nei mobili, posizionare il prodotto nel posto giusto, quindi aprire la porta per rimuovere 2 viti dall'angolo superiore sinistro e 2 viti dall'angolo inferiore sinistro;
2. Rimuovere il pezzo di ricambio sopra elencato dalla borsa del manuale d'uso;
3. Usare 4 pezzi di ①Viti M5*8 per fissare il ②supporto superiore nei fori per le viti in alto a sinistra del prodotto e fissare il ④ supporto inferiore nei fori per le viti in basso a sinistra del prodotto;
4. Usare 4 pezzi di ⑤ ST4*12 viti autofilettanti per fissare il ② supporto superiore e il ④ supporto inferiore sui mobili.

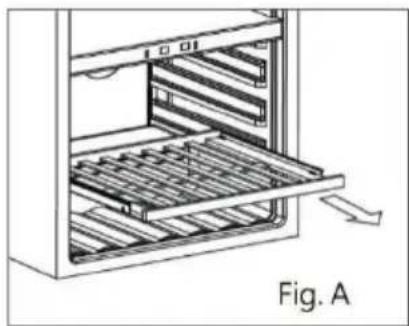

Come rimuovere i ripiani

Per evitare di danneggiare la guarnizione della porta, assicurarsi che la porta sia completamente aperta quando si rimuovono i ripiani dalla guida dello scomparto. Per rimuovere i ripiani:

1. Estendere completamente il ripiano che si desidera rimuovere (Fig. A)
2. Tirare il ripiano verso di sé finché l'estremità non si sgancia. (Fig. B)
3. Tenendo la guida del ripiano con entrambe le mani, spingere il ripiano verso l'alto orizzontalmente (Fig. C)

Funzione di apertura automatica della porta

La funzione di apertura automatica della porta funziona premendo l'interruttore sul lato anteriore dell'apparecchio tramite la manopola sulla porta per attivare l'azione di apertura.

La distanza di apertura della porta può variare a causa delle vibrazioni e di altri fattori durante il trasporto, che possono rendere la funzione di apertura automatica della porta inutilizzabile o non funzionante durante il normale utilizzo.

Si prega di controllare la distanza tra la manopola e l'interruttore quando la porta è chiusa e regolare la distanza più adatta ruotando la manopola. Se la porta si apre automaticamente dopo l'accensione dell'apparecchio, significa che la distanza tra la manopola e l'interruttore è troppo piccola.

Se non si ottiene alcuna risposta anche premendo con forza la porta, significa che la distanza tra la manopola e l'interruttore è troppo grande.

Se la porta si apre automaticamente anche con un tocco leggero, significa che la distanza tra la manopola e l'interruttore è troppo piccola.

Nei casi sopra descritti, regolare la manopola sulla base di un ¼ di cerchio: ruotando verso sinistra, la manopola si estende all'esterno del telaio della porta; ruotando verso destra, la manopola rientra nel telaio della porta.

Temperatura raccomandata per le BEVANDE

Le seguenti temperature (approssimative) sono consigliate per bere il vino:

Per conservare TUTTI I TIPI DI VINI 12 – 14 °C
Champagne NV, Frizzante 6 °C
Champagne Vintage 10 °C
Semillon, Sauvignon Blanc bianco secco	8 °C
Gewürztraminer, Riesling bianco secco 10 °C
Chardonnay bianco secco 10 °C
Chardonnay Vintage 14 °C
Sauternes Monbaillac bianco dolce, vino di ghiaccio di vendemmia 10 °C
Sauternesz vintagebianco secco 14 °C
Beaujolais 13 °C
Pinot Noir rosso 16 °C
Pinot Noir Vintage rosso 18 °C
Grenache, Syrah rosso 16 °C
Cabernet rosso, Merlot, vini francesi, australiani, neozelandesi, cileni, argentini, italiani, spagnoli, californiani	18 °C

Allarme di temperatura

Se la temperatura interna è superiore a 23°C, sul pannello del display viene visualizzato il simbolo “HI” e dopo un’ora viene emesso un allarme acustico continuo. Questo segnala che la temperatura interna è troppo alta, si prega di verificarne la causa. Se la temperatura interna è inferiore a 0°C, sul pannello del display viene visualizzato il simbolo “LO” e contemporaneamente si accendono l’allarme acustico e la spia di guasto.

Funzione di ripristino della temperatura

In caso di interruzione di corrente, la cantinetta vinopuò ricordare le impostazioni di temperatura precedenti e, al ripristino della corrente, la temperatura della cantinetta vino torna a quella impostata prima dell'interruzione di corrente.

Nota: In caso di interruzione di corrente, la cantinetta vino per vini può ricordare le impostazioni di temperatura precedenti e, al ripristino della corrente, la temperatura del la cantinetta vinotorna a quella impostata prima dell'interruzione di corrente.

CURA E MANUTENZIONE

Pulizia della cantinetta vino

1. Spegnere l'apparecchio, scollegarlo dalla presa di corrente e rimuovere tutti gli oggetti, compresi i ripiani e la griglia.
2. Lavare le superfici interne con acqua calda e una soluzione di bicarbonato di sodio. La soluzione deve essere composta da circa 2 cucchiai di bicarbonato di sodio per 1 litro d'acqua.
3. Lavare i ripiani con un detergente delicato.
4. Spremere l'acqua in eccesso dalla spugna o dal panno quando si pulisce la zona dei tasti di controllo o le parti elettriche.
5. Lavare l'esterno della cantinetta vino e con acqua calda e un detergente liquido delicato. Sciacquare accuratamente e asciugare con un panno morbido e pulito.

Interruzioni di corrente

La maggior parte delle interruzioni di corrente viene riparata entro poche ore e non dovrebbe influire sulla temperatura dell'apparecchio se si riduce al minimo il numero di aperture della porta. Se l'interruzione dell'alimentazione si protrae per un periodo di tempo più lungo, è necessario adottare misure adeguate a proteggere gli oggetti che si trovano all'interno dell'apparecchio.

Spostamento della cantinetta vino

1. Rimuovere tutti gli oggetti.
2. Fissare con nastro adesivo tutti gli oggetti liberi (ripiani) all'interno dell'apparecchio.
3. Ruotare il piedino regolabile fino in fondo per evitare di danneggiarlo.
4. Fissare la porta con nastro adesivo.
5. Assicurarsi che l'apparecchio rimanga saldamente in posizione verticale durante il trasporto. Proteggere anche l'esterno dell'apparecchio con una coperta o un articolo simile.

Disponibilità di ricambi

• I termostati, i sensori di temperatura, le schede a circuito stampato e le fonti di luce sono disponibili per un periodo minimo di sette anni dopo l'immissione sul mercato dell'ultima unità del modello.
• Le maniglie delle porte, le cerniere delle porte, i vassoi e i cestini sono disponibili per un periodo minimo di sette anni e le guarnizioni delle porte per un periodo minimo di dieci anni dopo l'immissione sul mercato dell'ultima unità del modello.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

PROBLEMA CAUSA POSSIBILE
La cantinetta vino non funziona	Non è collegato alla rete.
	L'apparecchio è spento.
	L'interruttore è scattato o un fusibile è bruciato.
La cantinetta vino non è abbastanza fredda.	Controllare l'impostazione del controllo della temperatura.
	L'ambiente esterno potrebbe richiedere un'impostazione di temperatura più elevata.
	La porta è aperta troppo spesso.
	La porta non è completamente chiusa.
	La guarnizione della porta non sigilla in modo idoneo.
Si accende e si spegne frequentemente.	La temperatura ambientale è più alta del normale.
	Nella cantinetta vino è stata aggiunta una grande quantità di prodotto.
	La porta è aperta troppo spesso.
	La porta non è completamente chiusa.
	Il controllo della temperatura non è impostato correttamente.
	La guarnizione della porta non sigilla in modo idoneo.
L'illuminazione non funziona.	Non è collegato alla rete.
	L'interruttore è scattato o un fusibile è bruciato.
	La lampadina è bruciata.
	Il pulsante della luce è spento "OFF".
Vibrazioni. Verificare che la cantinetta vino sia posizionata correttamente e che sia livellata.
La cantinetta vino sembra fare troppo rumore.	Il rumore a scatti potrebbe essere dovuto al flusso di refrigerante, il che è normale.
	Al termine di ogni ciclo, si possono sentire dei gorgoglii causati dal flusso di refrigerante nella cantinetta vino.
	La contrazione e l'espansione delle pareti interne possono provocare rumori di scoppiettanti e crepitanti.
	La cantinetta vino non è posizionata correttamente, non è dritta.
La porta non si chiude correttamente.	La cantinetta vino non è posizionata correttamente, non è dritta.
	La porta è stata invertita e non installata correttamente.
	La guarnizione è sporca.
	I ripiani sono fuori posto.
