MANUAL DE UTILIZADOR Lumina NRS 90 FALMEC
PT - Fixação do exaustor (1), instalação da válvula de não retorno (2).
PT - Fixação tubo NRS
PT - Ligação elétrica (5). - Montagem da chamine (6+7).
COLLEGAMENTO ELETTRICO
SMALTIMENTO A FINE VITA
O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados segundo as indicações do presente manual segundo as normas em vigor.
Se o cabo de alimentação ou outros componentes estiverem danificados, o exaustor NÃO deve ser utilizado: desconectar o exaustor da alimentação elétrica e contactar o Re- vendedor ou um Centro de Assistência Técnica Autorizado para a reparação.
Não modificar a estrutura elétrica, mecânica e funcional do aparelho.
Não tentar efetuar reparações e substituições: as intervenções efetuadas por pessoas não competentes e qualificadas podem provocar danos, inclusive muito graves, a pessoas e ou bens materiais não cobertos pela garantia do fabricante.
ADVERTÊNCIAS PARA O INSTALADOR
SEGURANÇA TÉCNICA
Antes de instalar o exaustor é necessário controlar a integridade e a funcionalidade de todas suas partes e, em caso de anomalias, não efetuar a Instalação e contactar o Revendedor.
Se não for identificado um defeito estético, o exaustor NÃO deve ser instalado; colocá -lo em sua embalagem original e contactar o Revendedor.
Não serão aceites reclamações por defeitos estéticos após a instalação.
Durante a instalação, utilizar sempre os equipamentos de proteção individual (por exemplo: calçado de segurança) e adotar comportamentos prudentes e corretos.
O kit de fixação (parafusos e buchas) fornecido com o exaustor deve ser utilizado apenas em paredes de alvenaria: no caso de instalação em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência da parede e o peso do exaustor (indicado na pág. 2).
Considerar que a instalação com sistemas de fixação diferentes daqueles que foram forme-
Não instalar o exaustor em ambientes externos e não expõ-lo aos agentes atmosféricos (chuva, vento, etc.).
SEGURANÇA ELÉTRICA
O sistema elétrico ao qual será conectado o exaustor deve estar em conformidade com as normas em vigor e munido de ligação à terra segundo as normas de segurança do país de uso; além disso, deve estar também em conformidade com as normas europeias referentes a antidistúrbios rádio.
Antes de instalar o exaustor, verificar se a tensão de rede corresponde àquela apresentada pela placa colocada dentro do exaustor.
A ficha utilizada para a ligação elétrica deve ser facilmente alcançada com o aparelho instalado: caso contrário, instalar um interruptor geral para desconectar o exaustor, quando necessário, em local acessível.
Cada eventual modificação ao sistema elétrico deverá ser realizada apenas por um eletricista qualificado.
O comprimento máximo do parafuso de fixação da chaminé (fornecido pelo fabricante) é de 13 mm. O uso de parafusos não em conformidade com estas indicações pode apresentar riscos elétricos.
Em caso de mau funcionamento do aparelho, não tentar resolver o problema mas contactar o Revendedor ou um Centro de Assistência Autorizado para a reparação.
Durante a instalação do exaustor, desconectar o aparelho retirando a ficha ou atuando no interruptor geral.
SEGURANÇA DESCARGA DE FUMOS
Não conectar o aparelho em condutas de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc)
Antes da instalação do exaustor, certificar-se de que sejam respeitadas todas as normas em vigor sobre a descarga do ar para o lado externo.
ADVERTÊNCIAS PARA O UTILIZADOR
Estas advertências foram redigidas para a própria segurança e para a segurança das outras pessoas. Solicitamos a leitura atenta deste manual de instruções em todas as suas partes antes utilizar o aparelho ou de efetuar operações de limpeza no mesmo.
O Fabricante não se responsabiliza por eventuais danos causados direta ou indiretamente a pessoas, animais e bens materiais consequentes da inobservância às indicações sobre a seguranças descritas neste manual.
É muito importante que este manual de instruções seja conservado com o equipamento para consultas futuras.
Se o aparelho tiver que ser vendido ou transferido para uma outra pessoa, certificar-se de que o manual seja fornecido com ele a fim de que o novo utilizador possa ser informado sobre o funcionamento do exaustor e sobre as respetivas advertências.
Após a instalação de um exaustor em aço inox, é necessário limpá-lo para remover os resíduos de coia da película de proteção e as eventuais manchas de gordura e óleos que, se não forem removidas, podem deteriorar a superfície do exaustor de modo irreversível. Para esta operação o fabricante recomenda a utilização dos toalhetes fornecidos com o equipamento, disponíveis também para a compra.
Exigir peças sobressalentes originais.
DESTINO DE USO
O aparelho é destinado exclusivamente para a aspiração de fumos gerados pela confecção de alimentos de âmbito doméstico, não profissional: qualquer outro tipo de uso, diferente do emprego indicado, pode provocar danos a pessoas, bens materiais e animais domésticos, eximindo o Fabricante de qualquer tipo de responsabilidade.
O aparelho não pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais, ou sem experiência ou conhecimento necessário, exceto se fore supervisionadas ou se receberam instruções referentes ao uso seguro do aparelho e compreenderam os perigos inerentes ao próprio emprego.
As crianças não devem brincar com o aparelho. A limpeza e a manutenção sob responsabilidade do utilizador não deve ser efetuada por crianças sem supervisão.
ADVERTÊNCIAS PARA O USO E A LIMPEZA
Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral.
Não utilizar o exaustor com as mãos molhadas ou com os pés descalços.
Quando o aparelho não for utilizado, controlar sempre se todas as partes elétricas (luzes, aspirador) estão desligadas.
O peso máximo total de eventuais objetos posicionados ou pendurados (quando previsto) no exaustor não deve superar 1,5 kg.
Controlar as fritadeiras durante o uso: o ó eo sobreaquecido pode inflamar-se.
Não acender chamas abertas sob o exaustor.
Não preparar alimentos com chamas sob o exaustor.
Nunca utilizar o exaustor sem os filtros metálicos antigordura pois, neste caso, a gordura e a sujidade depositam-se no aparelho, comprometendo o seu funcionamento.
As partes acessíveis do exaustor podem aquecer se utilizadas juntamente com aparelhos de cozedura.
Não efetuar operações de limpeza quando as partes do exaustor estiverem quentes.
Se a limpeza não for efetuada segundo as modalidades e os produtos indicados no presente manual, é possível ocorrer um risco de incêndio.
Desconectar o interruptor geral quando o aparelho não for utilizado por períodos prolongados.
No caso de utilização simultânea de outros equipamentos (caldeiras, estufas, lareiras, etc) alimentados a gás ou com outros combustíveis, providenciar uma ventilação adequada do local no qual ocorre a aspiração do fumos, segundo as normas vigentes.
INSTALAÇÃO parte reservada somente a pessoal qualificado
Antes de instalar o exaustor, ler atentamente o cap. "INSTRUÇÕES DE SEGURANÇA E ADVERTÊNCIAS".
CARACTERÍSTICAS TÉCNICAS
Os dados técnicos do aparelho estão indicados nas etiquetas posicionadas dentro do exaus- tor.
POSICIONAMENTO
A distância mínima entre a parte mais alta do aparelho para a cozedura e a parte mais baixa do exaustor está indicada nas instruções de montagem.
menos, 65 cm (25,6"). No entanto, de acordo com uma interpretação da norma EN60335-2.31 de 11.07-2002 efetuada por TC61 (sub clause 7.12.1 meeting 15 agenda item 10.11),
indicado nas instruções de montagem.
sário considerá-las.
Não instalar o exaustor em ambientes externos e não expó-lo aos agentes atmosféricos (chuva, vento, etc.).
LIGAÇÃO ELÉTRICA
(secção reservada somente ao pessoal qualificado)
Antes de efetuar qualquer operação no exaustor, desconectar o aparelho da rede elétrica.
Certificar-se que não foram desligados ou cortados fios elétricos no interior do exaustor:
caso contrário contactar o Centro de Assistência mais próximo.
Para a ligação elétrica, contactar o pessoal qualificado.
A conexão deve ser feita em conformidade com as disposições da lei em vigor.
Antes de ligar o exaustor à rede elétrica, verificar que:
exauslor;
carga (ver as características técnicas posicionadas no interior do exaustor);
riores a 70 °C;
mas em vigor;
a tomada usada para a ligação seja facilmente alcançada quando o exaustor estiver instalado.
Em caso de:
devem ser ligados do seguinte modo: amarelo-verde para a ligação à terra, azul para o neutro e o fio castanho para a fase. A ficha deve ser ligada a uma adequada tomada de segurança.
aparelho fixo não estiver provido de cabo de alimentação e de ficha, ou de outro dispo-
que permita a desconexão completa nas condições da categoria de sobretensão III. Tais dispositivos de desconexão devem ser previstos na rede de alimentação em conformidade com as regras de instalação.
O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.
O fabricante declina qualquer responsabilidade se as normas de segurança não forem res peitadas.
DESCARGA DE FUMOS
EXAUSTOR COM EVACUAÇÃO EXTERNA (ASPIRANTE)
Nessa versão, fumos e vapores são direcionados para o exterior através do tubo de descarga.
Para isso, a conexão de saída do exaustor deve estar ligada através de um tubo a uma saída externa.
O tubo de saída deve ter:
densação possa fluir para o motor.
de aspiração do exaustor.
É necessário isolar os tubos se passam através de ambientes frios.
Para impedir retornos de ar do exterior, deve estar presente uma válvula de não retorno em caso de motores com 800m³/h ou superiores.
Desvio para a Alemanha:
quando o exaustor de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâneo, a pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).
EXAUSTOR DE RECIRCULAÇÃO INTERNA (FILTRANTE)
Nessa versão, o ar passa através dos filtros de carvão ativado (opcionais) para ser purificado e reciclado no ambiente.
Controlar se os filtros de carvão ativado estão montados no exaustor e, em caso contrário, instalá-los como indicado nas instruções de montagem.
Nesta versão a válvula de não retorno não deve ser montada: removê-la se presente na conexão de saída de ar do motor.
INSTRUÇÕES DE MONTAGEM
parte reservada somente a pessoal qualificado
O exaustor tem a possibilidade de ser instalado em várias configurações.
As fases de montagem geral valem para todas as instalações; seguir, quando especificado, as fases correspondentes à instalação desejada.
FUNCIONAMENTO
QUANDO SE DEVE ACENDER O EXAUSTOR?
Ligar o exaustor pelo menos um minuto antes de iniciar a cozinhar para direcionar fumos e vapores para a superfície de aspiração.
No final da cozedura, deixar em funcionamento o exaustor até que todos os vapores e odores; com a função Temporizador, é possível configurar o desligamento automático do exaustor após 15 minutos de funcionamento.
QUE VELOCIDADE ESCOLHER?
I velocidade: mantém o ar limpo com baixos consumos de energia elétrica.
II velocidade: condições normais de utilização.
III velocidade: presença de fortes odores e vapores.
IV velocidade: rápida eliminação de odores e vapores.
QUANDO LAVAR OU TROCAR OS FILTROS?
Os filtros metálicos devem ser lavados cada 30 horas de utilização.
Os filtros de carvão ativado devem ser substituídos cada 3-4 meses, conforme o uso do exaustor.
Pra ulteriores detalhes, consultar o cap. "MANUTENÇÃO".
BOTOEIRA ELETRÓNICA (STILO e PLANE)
 | ||
| Motor ON/OFFNo momento da inicialização a velocidade é aquela memorizada no desligamento anterior. | ||
| + | Aumento da velocidade de 1 a 4Velocidade 4 está ativa apenas por alguns minutos, em seguida, ativa-se a velocidade 3. | As velocidades são sinalizadas pelos leds presentes nas teclas:[IMAGE](led +-a piscar) |
| - | Redução de velocidade de 4 a 1 | |
| Acendimento / desligamento da luz | ||
| TEMPORIZADOR(Led vermelho a piscar)Desligamento automático após 15 minutos.A função desativa-se (led vermelho desligado) se:- Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) [IMAGE]- Pressiona-se a tecla ON/OFF [IMAGE].ALARME FILTROS(Led vermelho fixo com [IMAGE] off)Manutenção de filtros antigordura depois de cerca 30 horas de utilização.Pressionar [IMAGE] durante 3 segundos para colocar a zero o contador. | ||
| Motor ON/OFFNo momento da inicialização a velocidade é aquela memorizada no desligamento anterior. | ||
| + | Aumento da velocidade de 1 a 4Velocidade 4 está ativa apenas por alguns minutos, em seguida, ativa-se a velocidade 3. | As velocidades são sinalizadas pelos leds presentes nas teclas:[IMAGE](led +-' a piscar) |
| - | Redução de velocidade de 4 a 1 | |
| Acendimento / desligamento da luz | ||
| TEMPORIZADOR(Led vermelho a piscar)Desligamento automático após 15 minutos.A função desativa-se (led vermelho desligado) se:- Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) [IMAGE].- Pressiona-se a tecla ON/OFF [IMAGE]. | ||
| ALARME FILTROS(Led vermelho fixo com [IMAGE] off)Manutenção de filtros antigordura depois de cerca 30 horas de utilização.Pressionar [IMAGE] durante 3 segundos para colocar a zero o contador. | ||
BOTOEIRA TÁTIL
| 24h |
| ON/OFF (led blu fixo)Ligar/desligar motor e Vel1.ON/OFF (led blu intermittente)Se premido por mais de 3 segundos ativa o ciclo 24h (1h ON -> 3h OFF -> 1h ON) A função desativa-se (led vermelho des ligado) se:- Se desliga o motor (tecla ).- Depois 24h | |
| = | Ativação Velocidade 2 |
| ≡ | Ativação Velocidade 3 |
| ≡ | Ativação Velocidade 4 apenas por alguns minutos, em seguida, ativa-se a velocidade 3. |
| Acendimento / desligamento da luz | |
| TEMPORIZADOR (Indicador luminoso intermitente)Desligamento automático após 15 minutos.A função desativa-se (led vemelho desligado) se:- Se desliga o motor (tecla ).- Se a velocidade for alterada. | |
| ALARME FILTROS (Led vemelho fixo com motor OFF.)Manutenção de filtros antigordura depois de cerca 30 horas de utilização.Pressionar durante 3 segundos para colocar a zero o contador. |
MANUTENÇÃO
Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral.
Não se devem utilizar detergentes contendo substâncias abrasivas, ácidas vas e panos com superfícies ásperas.
Uma manutenção constante garante um bom funcionamento e desempenho no decorrer do tempo.
Atenção especial deve ser dedicada aos filtros metálicos antigordura: a limpeza frequente dos filtros e dos seus suportes garante que não se acumulem gorduras inflamáveis.
LIMPEZA DAS SUPERFÍCIES EXTERNAS
É recomendável limpar as superfícies externas do exaustor cada 15 dias, pelo menos para
a limpeza do exaustor, realizado em aço inox escovado, o fabricante aconselha o uso de toalhetes de limpeza "Magic Steel".
Como alternativa e para todos os outros tipos de superfície, a limpeza deve ser efetuada com um pano húmido com pouco detergente neutro líquido ou álcool desnaturado.
Não utilizar muita água nas proximidades da botoeira e dos dispositivos de iluminação para evitar que a humidade atinja as partes eletrónicas.
A limpeza dos painéis em vidro deve ser efetuada apenas com o uso de detergentes específicos não corrosivos ou abrasivos e panos macios.
LIMPEZA DAS SUPERFÍCIES INTERNAS
É proibida a limpeza de partes elétricas, ou de partes relativas ao motor do exaustor, com líquidos ou solventes.
Para as partes metálicas internas ver o parágrafo anterior.
FILTROS METÁLICOS ANTIGORDURA
Aconselha-se lavar frequentemente os filtros metálicos (pelo menos uma vez por mês) deixando-os de molho por aproximadamente 1 hora em água fervente com detergente para pratos, sem dobrá-los.
Não utilizar detergentes corrosivos, ácidos ou alcalinos.
Enxaguá-los com atenção e aguardar que estejam bem secos antes de montá-los novamente. É permitido lavar na máquina de lavar mas pode ocorrer o a formação de manchas escuras no material dos filtros: para reduzir este inconveniente, utilizar lavagens com baixas temperaturas (55°C máx.).
Para a extração e a inserção dos filtros metálicos antigordura ver as instruções de montagem.
FILTROS DE CARVÃO ATIVADO/HP (opcionais)
Estes filtros retém os odores presentes no ar que os atravessa. O ar depurado é deste modo recolocado no ambiente.
Os filtros de carvão ativado HP reativam-se lavando os sozinhos em máquinas de lavar louça com um detergente normal a uma temperatura máxima de 65°C e passando os no forno a 100°C durante 10 minutos.
A máxima duração do filtro é de 2/3 anos com o máximo de 10 lavagens por ano.
ILUMINAÇÃO (STILO e PLANE)
duração muito elevada em condições de utilização normal.

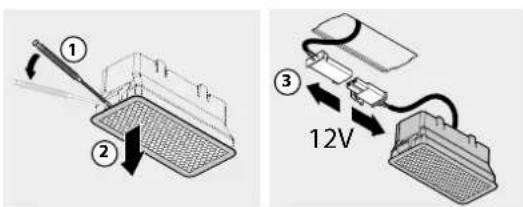

A coífa é provida de iluminação com a LED de alta eficiência, baixo consumo e duração muito elevada em condições de utilização normal.
Se for necessário substituir a LED, dirigir-se ao centro de assistência.
ILUMINAÇÃO (HORIZON e LUMINA)
O exaustor tem iluminacao atraves de uma lampada fluorescente.

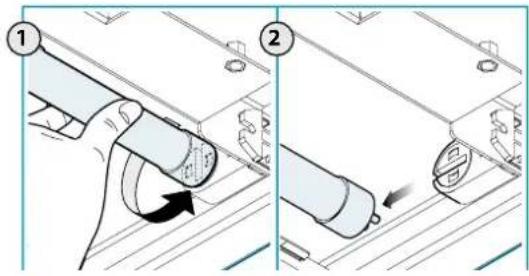

Se for necessário substituir esta lampada, seguir as instruções ilustradas na figura.
ELIMINAÇÃO NO FINAL DE VIDA ÚTIL DO APARELHO
O simbolo da lixeira barrada presente na sua aparelhagem indica que o produto é um RAEE, ou seja, um "Delrito derivante das Aparelhagens Elétricas e Eletrónicas", portanto, não deve ser eliminado juntamente ao lixo indiferenciado
separadamente para que seja submetido a específicas operações para a sua reutilização, ou então, a um específico tratamento para remover ou eliminar de modo seguro eventuais
A eliminação correta deste produto contribui a salvar preciosas fontes e evitar potenciais cfeitos negativos para a saúde humana e para o ambiente, que podem ser causados pela eliminação inadequada de detritos.
Solicitamos contactar as autoridades para obter ulteriores detalhes sobre o ponto de eliminação de materiais mais próximo de sua residência. Podem ser aplicadas multas devido a eliminação incorreta destes detritos em conformidade com a legislação nacional.
INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES PERTENCENTES À UNIÃO EUROPEIA
A Diretiva comunitária sobre as aparelhagens RAEE foi acolhida diversamente em cada nação, portanto, se desejar eliminar este produto, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES NÃO PERTENCENTES À UNIÃO EUROPEIA
O símbolo da lixeira barrada é válido somente na União Europeia: se desejar eliminar este produto em outros países, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
ATENÇÃO!
A empresa reserva-se o direito de efetuar modificações nas aparelhagens a qualquer momento e sem prévio aviso. A impressão, tradução e reprodução, mesmo parcial, deste manual são vinculadas à autorização do fabricante.
As informações técnicas, representações gráficas e as especificações presentes neste manual são meramente indicativas e não devem ser divulgadas.
O idioma original do manual é o italiano e o fabricante não se responsabiliza por erros de transcrição ou tradução.
