KÄYTTÖOHJE Lumina NRS 90 FALMEC
FI - Liesituulettimen kiinnitys (1), vastaventtiilin asennus (2).
FI - NRS-putken kiinnitys

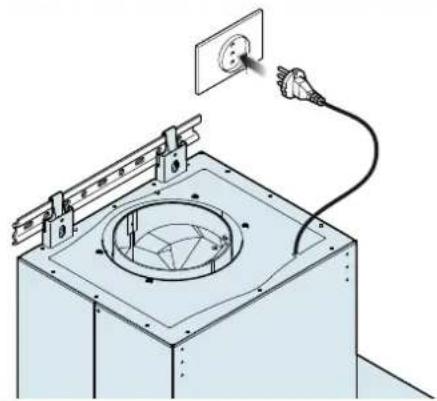

FI - Sähköliitäntä (5). - Poistoputken liitanta (6+7).
NO - Elektrisk tilkobling (5). - Montasje av skorstein (6+7).
5
FI - AKTIIVIHIILISUODATTIMET/HP (lisävarusteita) : asennus (8+9)
NO - FILTER MED AKTIVT KULL/HP (tilvalg) : Montering (8+9)


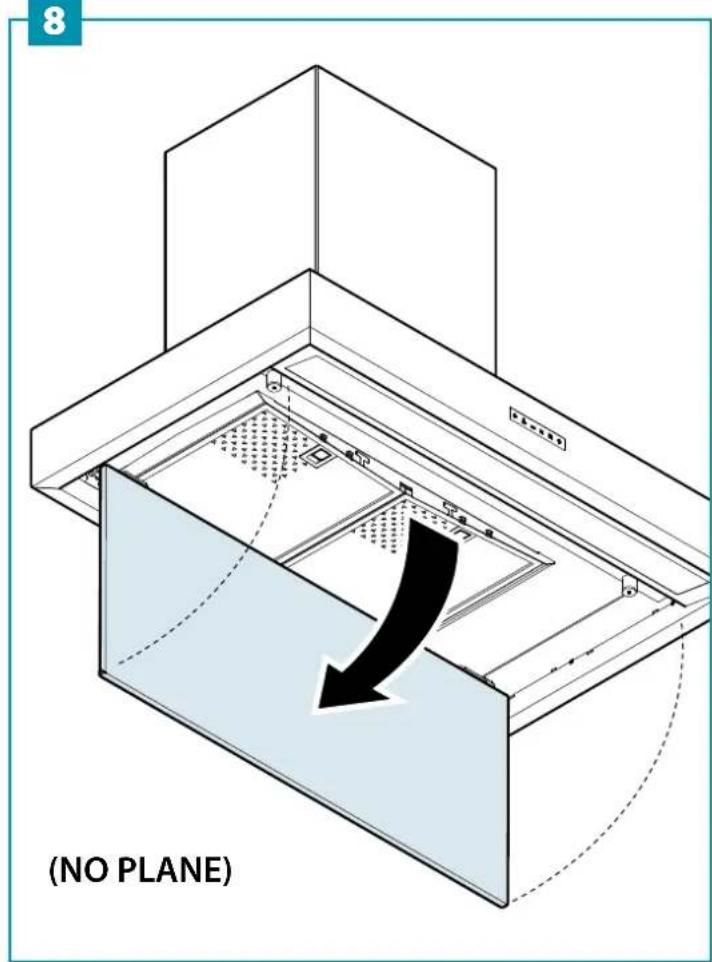

8 (NO PLANE)9
FI - AKTIIVIHIILISUODATTIMET/HP (lisävarusteita) : asennus
NO - FILTER MED AKTIVT KULL/HP (tilvalg) : Montering
10
Asennustyöt on annettava asiantuntevien ja pätevien asentajien tehtäväksi, tämän oppaan ohjeiden mukaisesti ja noudattaen voimassa olevia määräyksiä.
Jos virtajohto tai muut osat ovat vaurioituneet, liesituuletinta El saa käyttää: irrota liesituuletin verkkovirrasta ja ota yhteyttä jälleenmyyjään tai maahantuojan asiakaspalveluun.
Älä muokkaa laitteiston sähköisiä, mekaanisia ja toiminnallisia rakenteita.
Älä yritä suorittaa korjauksia tai vaihtoja yksin: epäpätevien ja asiaa tuntemattomien henkilöiden suorittamat korjaukset voivat aiheuttaa vahinkoja, vakaviakin, omaisuudelle ja/tai henkilöille, mikä ei kuulu valmistajan takuun pilrin.
VAROITUKSET ASENTAJALLE
TEKNINEN TURVALLISUUS
Ennen liesituulettimen asentamista on tarkistettava, että kaikki sen osat ovat ehjiä ja toimivia: jos vikoja ilmenee, älä jatka asennusta ja ota yhteyttä jälleenmyyyjään.
Jos esteettisiä vikoja ilmenee, liesituuletinta El saa asentaa; aseta se takalsin alkuperäiseen pakkaukseensa ja ota yhteyttä jälleenmyyjään.
Asennuksen jälkeen tehtyjä esteettisten vikojen reklamaatioita ei oteta vastaan.
Käytä asennuksen aikana aina henkilönsuojaimia (esim. turvakenkiä) ja toimi huolellisesti ja oikeaopoisesti.
Kuvun mukana toimitettavaa kiinnityssarjaa (ruuvit, kiinnitystulpat) voidaan käyttää vain muuratuille seinille: jos kupu on asennettava seinille, joka on tehty muusta materiaalista, ota käyttöön muut kiinnitysjärjestelmät ottaen huomioon seinän kantavuus ja kuvun paino (osoitettu sivulla 2).
Ota huomioon, että asennus muilla kuin toimitetuilla kiinnitysjärjestelmillä voi aiheuttaa sähköön ja mekaaniseen kestävyyleen liittyviä riskejä.
Älä aserna liesituuletinta ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne...).
SÄHKÖTURVALLISUUS
Sähköjärjestelmän, johon kupu tullaan liittämään, on oltava määräysten mukainen ja varustettu maadoituksella käyttömaan turvamääräysten mukaisesti; sen on myös oltava Eurooppalaisten radiohäirinnän estoa koskevien määräysten mukainen.
Ennen liesituulettimen asennusta tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä sijaitsevassa kyltissä annettua arvoa.
Sähkölitäntään käytettävän pistoraslan on oltava helopopääysisessa paikassa laitteiston asennuksen jälkeen: jos näin ei ole, helpopääysiselle paikalle on asetettava yleiskatkaisija liesituulettimen virrankatkaisua varten tarpeen vaatiessa.
Vain pätevä sähkömies saa suorittaa tarvittavia muutoksia kuvun sahköjärjestelmään.
Poistoputken suojan kiinnitysruuvin maksimipituus (valmistajan toimittama) on 13 mm. Näistä ohjeista poikkeavien ruuvien käyttäminen voi aiheuttaa sähköön liittyviä riskejä.
Jos laitteessa ilmenee toiminlahäiriöitä, älä yritä selvittää ongelmaa yksin, vaan ota yhteyttä jälleenmyyjään tai maahantuojan asiakaspalveluun.
Kytke liesituulettimen asennuksen aikana virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.
SAVUN POISTON TURVALLISUUS
Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (eslm. lämmlityslaitteet, takat, jne.)
Varmista ennen liesituulettimen asennusta, että kalkkia voimassa olevia savujen ulkotiloihin poistoa koskevia määräyksiä on noudatettu.
VAROITUKSET KÄYTTÄJÄLLE
Nämä varoitukset on laadittu teidän ja muiden paikalla oleskelevien turvallisuuden takaamiseksi, minkä vuoksi pyydämme, että luette huolellisesti tämän oppaan kaikilta osiltaan ennen laitteen käyttöä, tai ennen sen puhdistustolmenplteltä.
Valmistaja ei vastaa ihmisille, esineille tai kotieläimille suoraan tai epäsuorasti aiheutuvista mahdollisista vahingoista, jotka johtuvat tässä ohjekirjassa annettujen ohjeiden noudattamatta jättämlsestä.
On erittäin tärkeää, että tämä ohjekirja säilytetään yhdessä laitteen kanssa tulevaa käyttöä varten.
Jos laitteisto myydään tai annetaan toiselle henkilölle, varmista että myös ohjekirja toimitelaan sen mukana niin, että uusi käyttäjä saa tietoa liesituulettimen käytöstä ja sitä koskevista varoituksista.
Ruostumatiomasta teräksestä valmistetun liesituulettimen asennuksen jälkeen se on välttämätä puhdistettäva suojaliliman jäänteistä ja mahdollisista rasva- tai öljytahrolista, jotka volvat vahingoittaa lopullisesti liesituulettimen pintaa, ellei niitä polisteta. Tälä toimenpidetä varien valmistaja suosittelee käytettäväksi toimituksen mukana tulevia liinoja, jotka ovat myös ostettavissa myöhemmin.
Käytä alkuperäisiä varaosia.
KÄYTTÖTARKOITUS
Lalittelisto on tarkoitettu vain ja alnoastaan kotitalouksien ruoan kypsennyksestä aiheutuvien savujen poistoon imun kautta, ei ammattikäyttöön: kaikki tästä poikkeava käyttö on kiellettyä, voi aiheuttaa vahinkoa henkilölile, omaisuudelle ja kotieläimille, sekä vapauttaa valmistajan kalkesta vastuusta.
Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, alistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riitävästi kokemusta ja/tai ietoa, voivat käyttää laitetta valvonnan alaisina, tai kun he ovat saaneet chjeet laitteen turvalliseen käyttöön ja yymmärtäneet siihen liittyvät vaarat.
Lapset elvät saa leikkiä laitteella. Käyttäjän vastuulla olevia puhdistus- ja huoltotoimia ei saa antaa lasten tehtäväksi ilman valvontaa.
VAROITUKSET KÄYTTÖÄ JA PUHDISTUSTA VARTEN
Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.
Älä käytä liesituuletinta kosteilla käsillä tai avojaloin.
Kun laitetta ei käytetä, tarkista aina, että kaikki sähköiset osat (valot, imujärjestelmä) on sammutettu.
Mahdollisten liesituulettimeen sijoitettujen tai ripustettujen esineiden (jos olemassa) kokonaispaino ci saa yllittää 1,5 kg:aa.
Tarkkaile rasvakeittimiä käytön aikana: kuumentunut öjy voi syttyä palamaan.
Älä sytytä avotulta kuvun alle.
Älä valmista ruokia avotulella kuvun alla.
Älä koskaan käytä liesituuletinta ilman metallisia rasvasuodattimia; muuten rasva ja lika pääsee laitteistoon vaarantaen sen toiminnan.
Liesituulettimen käsiteltävät osat voivat olla kuumia käytettäessä yhdessä keittolaitteiden kanssa.
Älä puhdista liesituulettimen osia, kun ne ovat vielä kuumia.
Jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti ja tässä ilmoitetuilla tuotteilla, tulipaloriski on mahdollinen.
Kytke yleiskatkaisija pois päältä, kun laitteistoa ei käytetä pidempiin aikoihin.
Jos käytössä on samanaikaisesti muita kaasulla tai muilla polttoaineilla toimivia laitteita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien määräysten mukaisesti.
ASENNUS
osa on tarkoitettu vain pätevälle henkilöstölle
Ennen liesituulettimen asentamista, lue huolellisesti luku "TURVALLISUU-SOHJEET JA VAROITUKSET".
TEKNISET OMINAISUUDET
Laitteen tekniset tiedot on annettu tarroissa, jotka sijaitsevat liesituulettimen sisällä.
SIJOITUS
Minimietäisyys keitinlaitteen ylimmän kohdan ja liesituulettimen alimman kohdan välillä on annettu asennusohjeissa.
Yleisesti, kun liesituuletin sijoitetaan kaasulieden yläpuolelle, tämän etäisyyden on oltava vähintään 65 cm (25,6°). Tästä huolimatta, TC61 n°11. heinäkuuta 2002 annetusta EN60335-2-31 säädöksestä (alalauseke 7.12.1 kokous 15 esityslista 10.11) tekemän tulkinnan mukaan, keittotason ja kuvun alaosan välinen minimietäisyys voidaan laskea asennusohjeissa anneltuun korkeuteen.
Jos kaasulla toimivan keittotason käyttöohjeet määrittävät suuremmasla etäisyydestä, tämä on otettava huomioon asennuksessa.
Älä asenna liesituuletinta ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne...).
SÄHKÖLIITÄNNÄT
(osa varattu vain asiantuntevalle henkilöstölle)
Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti sähköverkosta.
Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähköjohtoja; jos näin tapahtuu ota yhteyttä lähImpään Huoltopalveluun.
Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön.
Liitännät on tehtävä voimassa olevien lakien mukaisesti.
Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:
voa;
naisuudet liesituulettimen sisältä);
massa olevien määräysten mukaan;
liitäntäpistoke on helppopääysessä paikassa liesituulettimen asennuksen jälkeen.
Tapauksissa joissa:
dot on liitettävä seuraavasti: kelta-vihreä maadoilukseen, sininen nollajohtoon ja ruskea vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiàn. kiinteä laitteisto, jota ci ole varustettu virtajöhdolla ja pistokkeella, tai muulla laitteella, joka varmistaa erotuksen verkosta, koskettimien avausetäisyydella mahdollistaen täydellisen katkaisun ill-yiljännitekategorian olosuhtelissa.
Näiden virrankatkaisulaitteiden on oltava olermassa sähköverkossa asennusta koskevien määräysten mukaisesti.
Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.
SAVUN POISTO
LIESITUULETIN ULKOISELLA POISTOPUTKELLA (IMU)
Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoputken kautta. Tätä varten liesituulettimen ilmanpoistollitos on liitettävä putkeen, jossa on ulkoinen poistoaukko.
Poistoputken ominaisuudet:
mcottoriin.
Putket on cristettävä, jos ne kulkevat kylmien tilojen läpi.
Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili.
Saksan poikkeus:
kun liesituuletinta ja muulla kuin sähköllä toimivia laitteita käyteröän samanaikaisesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).
LIESITUULETIN SISÄILMAN KIERROLLA (SUODATTAVA)
Tässä versiossa ilma kiertää aktiivihilisuodattimien (lisävaruste) läpi puhdistusta varten ja takaisin sisäilmaan.
Tarkista että aktivihillisuodattimet on asennettu kupuun, jos näin ei ole asenna ne asennusohjeiden mukaisesti:
Tässå versiossa vastaventtiili ei saa olla asennettuna: polsta venttiili, jos se on asennettuna moottorin ilmanpoistolitokseen.
ASENNUSOHJEET
osa on tarkoitettu vain pätevälle henkilöstölle
Liesituuletin on mahdollista asentaa eri kokoonpanoilla. Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa kohdissa noudata kuitenkin sitä koskevan asennuksen vaiheita.
TOIMINTA
LIESITUULETTIMEN KÄYNNISTÄMINEN
Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja höyryjen johtamiseksi kohti imuripintaa.
Kypsentämisen jälkeen jäta tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-toiminnolla liesituulettirnen sammulus voidaan ajastaa 15 minuutin päähän.
NOPEUDEN VALINTA
I-nopeus: pitää ilman puhtaana matalalla energiankulutuksella.
II-nopeus: normaali käyttötila.
III-nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.
IV-nopeus: hajujen ja höyryjen nopeaan poistamiseen.
SUODATTIMIEN PESU-JA VAIHTOVÄLIT
Metallisuodattimet on pestävä 30 käyttötunnin välein.
Aktivihiilisuodattimet on vaihdettava 3-4 kuukauden välein, liesituulettimen käytöstä riippuen.
Lisätietoja varten katso luku "HUOLTO".
ELEKTRONINEN NÄPPÄIMISTÖ (STILO e PLANE)
 |
Nopeudet on ilmoitettu näppäimien led-valojen avulla:
(vilkkuva "I" led-valo)
 | AJASTIN (Vilkuva punainen led-valo) |
| Automaattincen sammutus 15 min jälkecn. | |
| Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos: - AJASTIN-nappäinta (*) painetaan toisen kerran. - ON/OFF-näppäintä (*) painetaan. |
 | SUODATINHÄLYTYS (Klinteästi palava punainen led-valo (♣) off)Rasvanpcistosuodatümien huollo noin 30 käyttötunnin jälkeen.Paina (💡) 3 sekuntia laskurin nollaamiseksi. |
KOSKETUSNÄPPÄIMISTÖ
 | |
| [0027] | ON/OFFMoottorin käynnistys/sammutus ja Nop1 |
| [1924] | ON/OFF (Vilkkuva punainen led-valo)Painamalla yli kolme sekuntia aktivoidaan 24h sykli (1h ON -> 3h OFF -> 1h ON)Tolminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:- Moottori sammutetaan (näppäin ).- Jälkeen24h |
 | Aktivointi Nopeus 2 |
 | Aktivointi Nopeus 3 |
| [8581] | Aktivointi Nopeus 4 vain muutamaksi minuutiksi, sen jälkeen aktivoituu nopeus 3. |
| [2441] | Valon sytytys / sammutusAJASTIN (Vilkkuva punainen led-valo)Automaattinen sammutus 15 min jälkeen.Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:- Moottori sammutetaan (näppäin ).- Nopeutta muutetaan. |
| SUODATINHÄLYTYS (Kīinteästi palava punainen led-valo off)Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.Paina 3 sekuntia laskurin nollaamiseksi. | |
HUOLTO
Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytkе virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä. Älä käytä pesuaineita, jotka sisältävät hankaavia, happamia tai syövyttäviä aineita, tai hankaavia liinoja.
Säännöllinen huollo varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa. Erityisesti on huomioitava rasvanpoistosuodattimet: toistuva suodattimien ja niiden tuki-rakenteiden puhdistus varmistaa, ettei kupuun keräänny helposti syttyvää rasvaa.
ULKOPINTOJEN PUHDISTUS
Suosittelemme puhdistamaan liesituulettimen ulkopinnat vähintään 15 pälvän välein, jotta vältä öljyisten ja rasvalisen ainesien tari tumisen sen pintaan. Harjalusta ruostumatomasta teräksestä valmistetun kuvun puhdistamiseksi valmistaja suosittelee käyttämään "Magic Steel" liinoja.
Vaihtoehtoisesti, ja kaikkien muiden pintojen tapauksessa, puhdistus tendään käyttämällä kosteaa liinaa, jota on kastettu hieman neutraallin nestemäiseen pesuaineeseen tai metyylialkohollin.
Päätä puhdistus huolellisella huuhtelulla ja kuivauksella käyttäen pehmeitä liinoja.
Älä käytä liikaa vettä painikkeiden ja valaistuslaitteiden lähellä välttääkse- si kosteuden pääsyä elektronisiin osiin.
Lasipaneelit saa puhdistaa vain erityisillä, ei syövyttävillä tai hankaavilla pundistusaineilla ja pehmeää liinaa käyttäen.
Valmistaja ei vastaa näiden ohjeiden noudattamatta jättämisestä.
SISÄPINTOJEN PUHDISTAMINEN
Sähköosia tai moottoriin liittyviä osia liesituulettimen sisällä ei saa puhdistaa nesteillä tai liuottimilla.
Katso edellinen kappale sisäisten metalliosien puhdistusta varten.

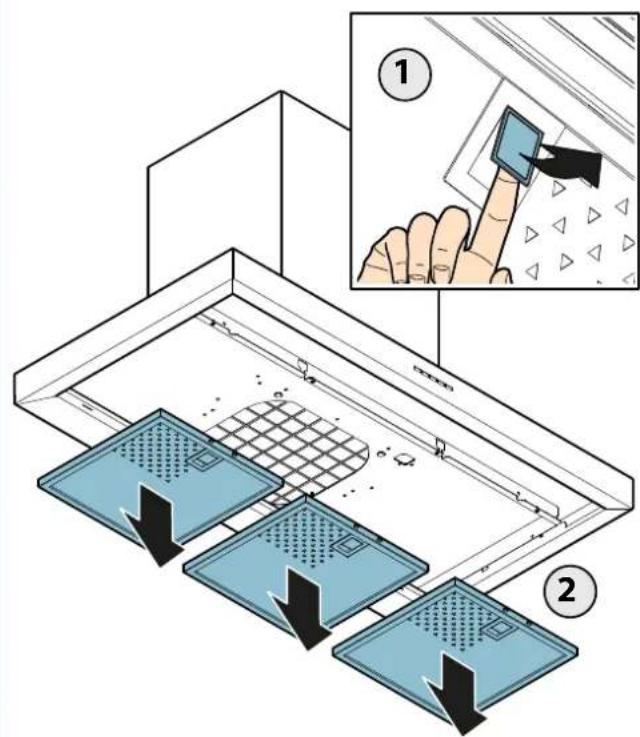

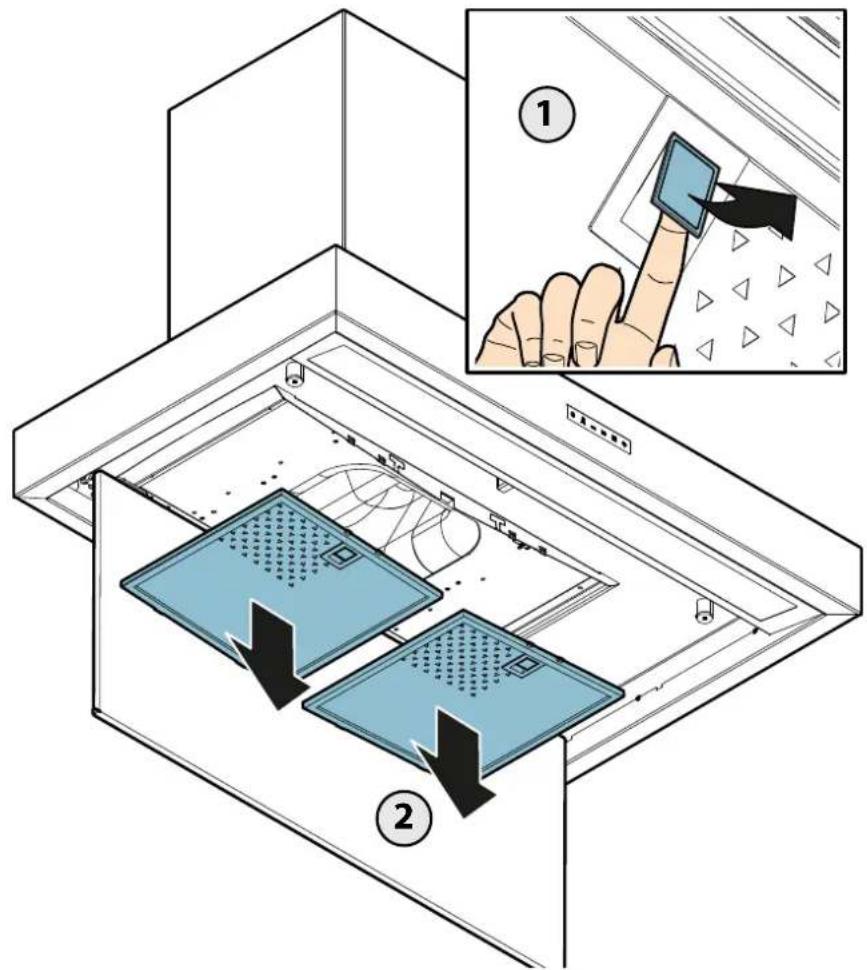

METALLISET RASVANPOISTOSUODATTIMET
Suosittelemme pesemään metallisuodattimet usein (vähintään kerran kuukaudessa) jättämälla ne likoamaan kichuvaan veteen ja astianpesuaineeseen noin yhdeksi tunniksi, vältäen niiden taittamista.
Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.
Huuhtele ne huolellisesti ja odota niiden täydellistä kuivumista ennen takaisin asennusta. Pesu pesukoneessa on sallittua, mutta voi aiheuttaa lummentumia suodattimien materiaalille: tämän välttämiseksi käytä matalan lämpötilan pesuohjelmaa (maks. 55 °C).
Katso asennusohjeet metallisten rasvanpoistosuodattimien irrotusta ja asetusta varten.
AKTIIVIHIILISUODATTIMET/HP (lisävarusteita)
Nämä suodattimet pidättävät ne läpäisevässä ilmassa olevat hajut. Näin puhdistettu ilma palautetaan ympäristöön.
HP-aktilvihilisuodattimet aktivoituvat pesemällä ne yksistään pesukoncessa normaalilla pesuaineella maks. 65 °C:n lämpötilassa ja pitämällä niitä 10 minuuttia 100 °C:ssa uunissa.
Suodattimen enimmäiskesto on 2-3 vuotta, kun pesuja on erintään 10 vuodessa.

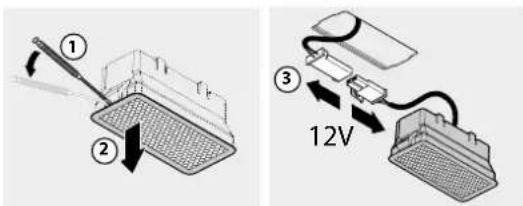

VALAISTUS (STILO e PLANE)
Kupu on varustettu normaalikäytössä erittäin tehokkailla, vähän kuluttavilla ja kestävillä ledvalaisimilla.
Jos lampun vaihto tulee tarpeelliseksi, noudata kuvan ohjeita.
Kupu on varustettu normaalikäytössä erittäin tehokkailla, vähän kuluttavilla ja kestävillä ledvalaisimilla.
Jos lampun vaihto tulce tarpeeiliseksi, käänny huoltokeskuksen puoleen.

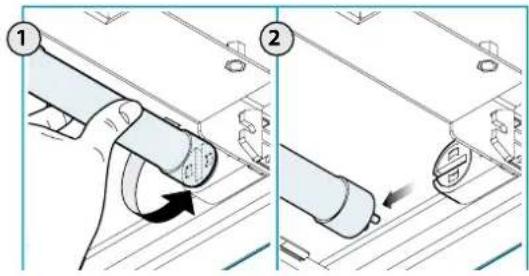

VALAISTUS (HORIZON e LUMINA)
Kupu on varustettu loistevalaisirmella.
Jos lampun vaihto tulee tarpeeiliseksi, noudata kuvan ohjeita.
Hallussasi olevan laitteen symboli rastilla yli vedetystä jäctastiasta tarkoittaa, että laite on WEEE-tuote eli "Sähkö-ja elektronikkalkalteromu", ja näin ollen sitä ei saa hävittää sekajätteenä (eli "normaalin kotitalousjätteen" mukana), vaan se on käsitelävä erikseen kierrätystä varten, tai se yoidaan erikoiskästitellä, jotta mah-
dolliset ympäristölle vahingolliset alineet voidaan poistaa ja hävittää turvallisesti ja sen uudelleenkäytettävat raaka-aineet saadaan talteen. Tämän tuotteen oikein tehty hävittäminen auttaa arvokkaiden luonnonvarojen säilyttämisessä ja estää mahdollisia ihmiselle ja ympäristölle aiheutuvia negatilvisia vaikutuksia, jotka volvat johtua jätteiden vääärstä hävitystavasta. Pyydämme oittamaan yhtcyttä paikallislin viranomaislin saadaksesi lisätiuctoa lahimmästä jätteiden keräyspisteestä. Näiden jäuteiden hävittämisestä annettujen kansallisten määräysten laiminlyönti voi johtaa rangaistuksiin.
TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN ALUEELLA
WEEE laitteita koskeva EU-direktiivi on toteutettu eri tavalla jokaisessa EU-maassa, minkä vuoksi suosittelemme ennen laitteen hävittämistä ottamaan yhteyttä paikallisiin viranomaislin tai jälleenmyyjään oikean hävittämismenetelmän selvittämiseksi.
TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN ULKOPUOLISISSA MAISSA
Rastilla yli vedetyn jäleastian symbol koskee vain Euroopan unionia: jos laite on hävilettävä muissa maissa, pyydämme ottarnaan yhteytlä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävittämismenetelmän selvittämiseksi.
HUOMIO!
Valmistaja pidättaä oikeuden tehdä mitä tahansa muutoksia laitteistoille milloin tahansa, ilman ennakkoilmoitusta. Tämän oppaan tulostaminen, kääntäminen ja kopioiminen on sal- littua vain valmistajan valtuutuksella.
Tekniset tiedot, graafiset esitykset ja tarkennukset lässä oppaassa on tarkoitettu vain tiedoksi ja niitä ei saa julkaista.
Oppaan alkuperäiskieli on Italia, valmistaja ei ota vastuuta mahcollisista kirjoitus- tai kään-nösvirheistä.
