| Marke | Falmec |
| Modell | Lumina NRS 90 |
| Produkttyp | Dekorative Kaminhaube |
| Breite | 90 cm |
| Material | Gebürsteter Edelstahl, Glas |
| Installationsart | Abluft nach außen oder Umluftbetrieb |
| Mindestabstand über einem Gasherd | 65 cm (25,6") |
| Stromversorgung | 230 V ~ 50 Hz (Typenschild beachten) |
| Anzahl Geschwindigkeiten | 4 Stufen, darunter eine zeitgesteuerte Boost-Stufe |
| Bedienung | Elektronisches Touchpanel |
| Beleuchtung | Integrierte Leuchtstofflampe |
| Automatische Abschaltautomatik | Ja, 15 Minuten |
| 24h-Zyklus | Ja (1h EIN / 3h AUS im Wechsel) |
| Metallfettfilter | Spülmaschinenfest oder Handwäsche |
| Aktivkohlefilter (optional) | Austausch alle 3-4 Monate oder waschbar (Typ HP) |
| Filterwartungsalarm | Ja, nach 30 Betriebsstunden |
| Reinigung der Oberflächen | Weiches Tuch mit mildem Reinigungsmittel oder Brennspiritus |
| Sicherheit | Erdung erforderlich, allpolige Trennung, Schutz vor Rückströmung |
| Rückstauklappe | Montiert bei Modellen mit Motor ≥ 800 m³/h (Abluft) |
| Ursprungsland | Italien |
Häufig gestellte Fragen - Lumina NRS 90 FALMEC
Benutzerfragen zu Lumina NRS 90 FALMEC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch Lumina NRS 90 - FALMEC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Lumina NRS 90 von der Marke FALMEC.
BEDIENUNGSANLEITUNG Lumina NRS 90 FALMEC
DE GEBRAUCHSANWEISUNG
FR MODE D'EMPLOI
DE - Masangaben für die Installation.
DE - Befestigung der Abzugshaube (1), Installation des Rückschlagventils (2).
FR - Fixation de la hotte (1), installation du clapet anti-retour (2).
DE - Befestigung des Rohrs NRS
FR - Fixation du tube NRS
DE - Elektrischer Anschluss (5). - Montage des Kamins (6+7).
ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE
Die Installation muss von kompetenten und qualifizierten Installateuren unter Befolgung der Angaben der vorliegenden Gebrauchsanweisung sowie unter Einhaltung der gültigen Sicherheitsvorschriften vorgenommen werden.
Wenn das Versorgungskabel oder andere Komponenten beschädigt sind, darf die Abzugshaube NICHT verwendet werden: Die Abzugshaube von der Stromversorgung trennen und den Händler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
Die elektrische, mechanische und funktionelle Struktur des Geräts darf nicht verändert werden.
Niemals versuchen, Reparaturen oder Austauschtätigkeiten selbst durchzuführen. Werden diese Arbeiten von Personen durchgeführt, die nicht dazu befähigt und qualifiziert sind, so kann dies zu schweren Personen- und Sachschäden führen, die von der Herstellergarantie nicht gedeckt sind.
HINWEISE FÜR DEN INSTALLATEUR
TECHNISCHE SICHERHEIT
Vor der Installation der Abzugshaube muss sichergestellt werden, dass sämtliche Komponenten unbeschädigt und funktionstüchtig sind. Sollten Schäden festgestellt werden, nicht mit der Installation fortfahren und umgehend den Händler kontaktieren.
Sollte ein ästhetischer Mangel festgestellt werden, so darf die Abzugshaube NICHT installiert werden. Die Abzugshaube wieder verpacken und umgehend den Händler kontaktieren.
Sobald die Abzugshaube installiert ist, werden keine Beanstandungen aufgrund ästhetischer Mängel mehr akzeptiert.
Während der Installation ist immer eine geeignete persönliche Schutzausrüstung zu tragen (z.B. Sicherheitsschuhwerk) und aufmerksam und korrekt vorzugehen.
Das mit der Abzugshaube gelieferte Befestigungsset (Schrauben und Dübel) darf ausschließlich für gemauferte Wände verwendet werden. Sollte es notwendig sein, die Abzugshaube an einer Wand aus anderem Material zu installieren, müssen alternative Befestigungssysteme in Betracht gezogen werden, wobei die Festigkeit der Wand und das Gewicht der Abzugshaube (siehe S. 2) zu berücksichtigen sind.
Dabei ist zu beachten, dass die Installation mit Befestigungssystemen, die von den mitgelieferten abweichen, elektrische Gefahren und Risiken in Bezug auf die mechanische Abdichtung mit sich bringen kann.
Die Abzugshaube darf nicht in Außenbereichen installiert und keinen Witterungseinflüssen (Regen, Wind, etc.) ausgesetzt werden.
ELEKTRISCHE SICHERHEIT
Die elektrische Anlage für den Anschluss der Abzugshaube muss den geltenden Normen entsprechen und mit einem Erdungssystem ausgestattet sein, das den Sicherheitsvorschriften des Installationslandes entspricht. Sie muss außerdem der EU-Gesetzgebung bezüglich der Funkentstörung entsprechen.
Vor der Installation der Abzugshaube muss überprüft werden, dass die Netzspannung derjenigen auf dem Typenschild im Inneren der Abzugshaube entspricht.
Die für den elektrischen Anschluss verwendete Steckdose muss gut erreichbar sein, wenn das Gerät instaliert ist. Andernfalls muss ein Hauptschalter vorgesehen werden, um die Abzugshaube bei Bedarf zu trennen.
Sämtliche eventuellen Änderungen an der Elektroanlage müssen von einem qualifizierten Elektriker vorgenommen werden.
Die Mindestlänge der Befestigungsschraube des Kamins (vom Hersteller mitgeliefert) beträgt 13 mm. Die Verwendung von Schrauben, die der vorliegenden Gebrauchsanweisung nicht entsprechen, kann elektrische Gefahren mit sich bringen.
Im Fall einer Störung des Geräts nicht versuchen, das Problem eigenständig zu lösen, sondern den Händler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
Während der Installation der Abzugshaube muss das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters abgeschaltet werden.
SICHERHEIT RAUCHABZUG
Das Gerät nicht an Rohre für den Abzug von Rauch anschließen, der durch Verbrennung entsteht (z.B. Heizkessel, Kamine, etc.).
Vor der Installation der Abzugshaube muss sichergestellt werden, dass alle gültigen gesetzlichen Vorschriften in Bezug auf die Luftableitung aus dem Raum eingehalten werden.
HINWEISE FÜR DEN BENUTZER
Diese Hinweise wurden für Ihre Sicherheit und die Sicherheit anderer Personen erstellt, und wir bitten Sie deshalb, die vorliegende Gebrauchsanweisung vor der Installation, der Verwendung oder der Reinigung des Geräts vollständig zu lesen.
Der Hersteller lehnt Jegliche Haftung für etwaige direkte oder Indirekte Schäden von Personen, Gegenständen oder Haustieren ab, die durch eine Nichtbeachtung der in der vorliegenden Gebrauchsanweisung angeführten Sicherheitshinweise verursacht werden.
Es ist sehr wichtig, dass diese Gebrauchsanweisung zusammen mit dem Gerät aufbewahrt wird, damit künftig darin nachgelesen werden kann.
Falls das Gerät verkauft oder an eine andere Person übergeben wird, muss sichergestellt werden, dass auch die Gebrauchsanweisung übergeben wird, damit der neue Besitzer informiert werden kann, wie die Abzugshaube funktioniert und welche diesbezüglichen Warnhinweise zu beachten sind.
Nach der Installation der Edelstahlhaube muss als Erstes deren Reinigung erfolgen, um die Rückstände der Schutzklebefolie und eventuelle Flecken von Öl oder Fett zu entfernen, die die Oberfläche der Aozugshaube unwiderruflich beschädigen können, falls sie nicht entfernt werden. Für diesen Vorgang empfiehlt der Hersteller, die mitgelieferten Reinigungstücher zu benutzen, die auch gekauft werden können.
Immer die Verwendung von originalen Ersatzteien fordern.
VERWENDUNGSBESTIMMUNG
Das Gerät ist ausschließlich für die Absaugung von Rauch bestimmt, der während der Zubereitung von Spielen in Haushaltsküchen, nicht in gewerblichen Küchen, erzeugt wird. Jede andere Verwendung gilt als unsachgemäß, kann Schäden an Personen, Gegenständen und Haustieren verursachen und enthebt den Hersteller von jeglicher Verantwortung.
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die damit zusammenhangenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die vom Benutzer auszuführende Reinigung und Warung nicht unbeaufsichtigt durchführen.
HINWEISE FÜR VERWENDUNG UND REINIGUNG
Vor jedem Reinigungs- oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen.
Die Abzugshaube nicht mit nassen Händen oder nackten Füßen verwenden.
Immer kontrollieren, dass alle elektrischen Teile (Beleuchtung, Absauganlage) ausgeschaltet sind, wenn das Gerät nicht verwendet wird.
Das maximale Gesamtgewicht eventuell auf der Abzugshaube abgestelter oder an ihr aufgehängter Gegenstände (falls vorgesehen) darf 1,5 kg nicht überschreiten.
Fritteusen müssen während des Betriebs überwacht werden: Das erhitzte Öl könnte Feuer langen.
Unter der Haube keine offenen Flammen verwenden.
Unterhalb der Abzugshaube keine Garvorgänge mit 'offenen' Flammen ausführen.
Die Abzugshaube nie ohne Metallfeltfilter verwenden. In diesem Fall würden sich Fett und Schmutz auf dem Gerät absetzen und seine Funktionstüchtigkeit beeinträchtigen.
Die erreichbaren Teile der Abzugshaube können heiß sein, wenn sie zusammen mit Kochgeraten verwendet werden.
Mit der Reinigung so lange warten, bis alle Teile der Abzugshaube abgekühlt sind.
Sollte die Reinigung nicht gemäß den Vorschriften und mit den Produkten ausgeführt werden, die im vorliegenden Handbuch angegeben sind, so besteht Brandgefahr.
Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, muss der Hauptschafter abgeschaltet werden.
Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, etc.) für eine angemessene, vorschriftsmäßige Lüftung des Raumes sorgen, in dem die Dunstabsaugung erfolgt.
INSTALLATION
Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten
Vor der Installation der Abzugshaube muss das Kapitel "ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE" aufmerksam gelesen werden.
TECHNISCHE MERKMALE
Die technischen Daten des Geräts sind auf den Schildern im Inneren der Abzugshaube angegeben.
POSITIONIERUNG
Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem untersten Teil der Abzugshaube ist in der Montageanleitung angegeben.
Wenn die Abzugshaube über einer Gaskochfläche positioniert ist, muss dieser Abstand gewöhnlich mindestens 65 cm (25,6") betragen. Dennoch kann gemäß der Auslegung der Norm EN00335-2-31 vom 11.07.2002 vorseiten der TC61 (subclause 7.12.1 meeting 15 agenda item 10.11) der Mindestabstand zwischen der Kochebene und dem unteren Teil der Abzugshaube auf den in der Montageanleitung angegebenen Wert vermindert werden.
Wenn die Anleitung der Gaskochebene einen größeren Abstand vorschreibt, muss dies eingehalten werden.
Die Abzugshaube darf nicht in Außenbereichen installiert und keinen Witterungseinfüssen (Regen, Wind, etc.) ausgesetzt werden.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten)
Vor sämtlichen Eingriffen an der Abzugshaube muss das Gerät vom Stromnetz getrennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnitten oder getrennt werden:
Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualifiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt werden.
Beyor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
geignet ist (siehe Kenndaten in der Aozugshaube);
rung kommen;
Erdung verbunden ist:
ist.
Bei:
genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss an einer geeigneten Sicherheitssteckdose angeschlossen werden.
Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz der Kontakte verfügt, dass die vollständige Trennung zu den Bedingungen der Überspannungskategorie II erfolgt.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)
Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach außen abgeleitet.
Deshalo muss der Anschluss der Haube für den Abzug mit einem Rohr an einem externen Abzug angeschlossen werden.
Das Abzugsrohr muss:
hindern, dass das entstehende Kondenswasser in die Abzugshaube zurückließt.
leistung der Haube reduziert wird.
Wenn die Rohleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit Motoren zu 800m³/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)
In dieser Ausführung strömt die Luft durch den Aktivkohlefilter (optional), wo sie gereinigt und anschließend in den Raum zurückgeleitet wird.
Kontrollieren, dass die Aktivvohlefilter in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden, wie in der Montageanleitung angeführt.
In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es dennoch am Anschluss für den Luftabzug des Motors vorhanden sein, muss es entfernt werden.
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Konfigurationen installiert werden: Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie dagegen die entsprechenden Phasen der gewünschten Installation, wo dies extra angegeben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch wird ein Luftstrom erzeugt, der den Bauch und die Dämpfe zur Absaugfläche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.
Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metallfilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlefilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Abzugshaube verwendet wird, ausgelauscht werden.
Für weitere Details siehe Kapitel
ELEKTRONISCHE DRUCKKNOPFTAFEL (STILO e PLANE)
| Motor ON/OFFDer Start erfolgt mit der vor dem Ausschalten gespeicherten Geschwindigkeit. | ||
| + | Erhöhung der Geschwindig-keit von 1 bis 4Die Geschwindigkeit 4 ist nur für einige Minuten aktiviert, dann wird die Geschwindigkeit 3 aktiviert. | Die Geschwindigkeiten werden von den an den Tasten vorhandenen LEDs signalisierte:Geschwindigkeit 2Geschwindigkeit 3Geschwindigkeit 4(LED "I" blinkend) |
| - | Drosselung der Geschwindig-keit von 4 bis 1 | |
| Einschalten / Ausschalten des Lichts | ||
| TIMER (rote blinkende LED)Selbstausschaltung nach 15 MinutenDie Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:- man erneut die Taste TIMER (LED) drückt.- wenn man die Taste ON/OFF (LED) drückt.ALARM FILTER (rote LED dauerhaft mit (LED) Warlung der Fettfilter nach ungefahr 30 Betriebsstunden.3 Sekunden lang drücken (LED) um den Zähler auf Null zu stellen. | ||
| Motor ON/OFFDer Start erfolgt mit der vor dem Ausschalten gespeicherten Geschwindigkeit. | ||
| + | Erhöhung der Geschwindigkeit von 1 bis 4Die Geschwindigkeit 4 ist nur für einige Minuten aktiviert, dann wird die Geschwindigkeit 3 aktiviert. | Die Geschwindigkeiten werden von den an den Tasten vorhandenen LEDs signalisierte:[IMAGE] |
| - | Drosselung der Geschwindigkeit von 4 bis 1 | |
| Einschalten / Ausschalten des Lichts | ||
| TIMER (rote blinkende LED)Selbstausschaltung nach 15 MinutenDie Funktion wird deaktiviert (rote LED ausgeschalter), wenn:- man erneut die Taste TIMER 3 drückt.- wenn man die Taste ON/OFF (*) drückt.ALARM FILTER (rote LED dauerhaft mit (### )Warlung der Fettfilter nach ungefähr 30 Betriebsstunden.3 Sekunden lang drücken (###), um den Zähler auf Null zu stellen. | ||
TOUCH-DRUCKKNOPFTAFEL
| ON/OFF (LED dauerhaft)Ein-/Ausschaltung des Motors und Vel1.ON/OFF (blinkende LED)Bei Druck von mehr als 3 Sekunden aktiviert sich der Betriebszyklus von 24 h(1h ON -> 3h OFF -> 1h ON). Die Funktion wird deaktiviert, wenn:- Der Motor ausgeschaltet wird (Taste ).- Nach 24h | |
| = | Aktivierung Geschwindigkeit 2 |
| ≡ | Aktivierung Geschwindigkeit 3 |
| ≡ | Aktivierung Geschwindigkeit 4 nur für einige Minuten, dann wird dieGeschwindigkeit 3 aktiviert. |
| Einschalten / Ausschalten des Lichts |
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- Der Motor ausgeschaltet wird (Taste 🎩).
- Die Geschwindigkeit geändert wird.
ALARM FILTER (rote LED dauerhaft mit ( [IMAGE] ) off)
Wartung der Fettfilter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken, um den Zähler auf Null zu stellen.
WARTUNG
Vor jedem Reinigungs- oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen.
Es dürfen keine Tücher mit rauer Oberfläche oder Reinigungsmittel verwendet werden, die scheuernde, säurehältige oder korrosive Substanzen enthalten.
Eine kontinuierliche Wartung gewährleistet langfristig einen guten Betrieb und eine gute Leistung. Besondere Aufmerksamkeit muss den Metallfettfiltern und den Aktivkohlefiltern geschenkt werden: eine häufige Reinigung der Filter und ihrer Halterungen gewährleistet, dass sich an der Aizugs-haube kein Fett aolagert, das leicht entzündlich und somit gefährlich ist.
REINIGUNG DER AUSSENFLÄCHEN
zu vermeiden, dass ölige und fertige Substanzen die Stahloberllächen angreifen. Für die Reinigung der Abzugshaube aus gebürstetem Edelstahl empfieht der Hersteller die Verwendung der Reinigungstücher "Magic Steel".
Alternativ dazu und für alle anderen Arten von Oberflächen muss die Reinigung mit einem feuchten Lappen mit neutralem Reinigungsmittel oder mit denaturiertem Alkohol ausgeführt werden.
Am Ende der Reinigung die Abzugshaube mit weichen Tüchern sorgfältig abwischen und abtrocknen.
Im Bereich der Bedientafel und der Beleuchtungsvorrichtungen nur wenig Wasser verwenden, um zu vermeiden, dass die elektronischen Bauteile feucht werden.
Die Reinigung der Glasolatten darf nur mit spezifischen nicht korrosiven oder scheuernden Reinigungsmitteln mit einem weichen Tuch ausgeführt werden.
Der Hersteller lehnt jede Haftung ab, falls diese Anweisungen nicht befolgt worden.
REINIGUNG DER INNENFLÄCHEN
Die Reinigung von elektrischen oder zum Motor gehörenden Teilen in der Abzugshaube mit Flüssigkeiten oder Lösungsmitteln ist verboten.
Für die Metallteile siehe den vorigen Abschnitt.
METALLFETTFILTER
Deshalb wird empfohen, die Metalliter häufig zu reinigen (mindestens ein Mal pro Monat), indem sie ungefähr 1 Stunde lang in kochend heißem Wasser mit Geschirrspulmittel eingeweiht werden. Darauf achten, sie nicht zu biegen.
Keine korrosiven, säurehältigen oder alkalischen Reinigungsmittel verwenden.
Die Metal filter sorgfältig abspülen und vor der Montage abwarten, bis sie vollständig trocken sind.
Die Metallfilter können auch in der Soulmaschine gereinigt werden, aber es könnte zu einer Braunfärbung des Materials kommen. Um dies zu vermeiden, einen Spülgang mit niedriger Temperatur (max. 55 °C) wählen.
Für die Montage und Demontage der Metalfetfilter siehe die Montageanleitung.
AKTIVKOHLEFILTER/HP (optional)
Diese Filter halten die in der durchströmenden Luft vorhandenen Gerüche zurück. Die gereinigte Luft wird somit erneut in den Raum zurückgeführt.
Die Aktivkohlefilter HP können reaktiviert werden, wenn sie in der Spülmaschine ohne Geschirr mit einem normalen Reinigungsmittel bei einer max. Temperatur von 65 °C gereinigt und in einem Ofen bei 100 °C 10 Minuten lang getrocknet werden.
Die maximale Lebensdauer eines Filters beträgt 2 bis 3 Jahre bei maximal 10 Reinigungen pro Jahr.
BELEUCHTUNG (STILO e PLANE)
Die Abzugshaube ist mit einer Beleuchtung mit hochleistungsfähigen LED-Spols mit geringem Stromverbrauch und sehr länger Lebensdauer bei normalem Gebrauch ausgestattet.
Sollte der LED Spot ausgetauscht werden müssen, so ist wie in der Abbildung vorzugehen.
Die Abzugshaube ist mit einer Beleuchtung mit hochleistungsfähigen LED mit geringem Stromverbrauch und sehr länger Lebensdauer bei normalem Gebrauch ausgestattet.
Sollte der LED ausgetauscht werden müssen, wenden Sie sich an den Kundendienst.

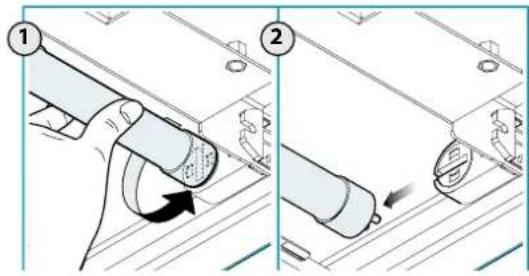

BELEUCHTUNG (HORIZON e LUMINA)
Die Abzugshaube ist mit einer Beleuchtung durch eine Leuchtstolampe ausgestattet.
Sollte es notwendig sein, diese zu ersetzen so ist wie in der abbildung vorzugehen.
ENTSORGUNG AM ENDE DER LEBENSDAUER
Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf Ihrem Gerät bedeutet, dass es sich um ein WEEE-Produkt handelt, das somit ein "Abfall aus elektrischen und elektronischen Geräten" ist. Darum darf es nicht der ungetrennten Abfallentsorgung
sondern muss getrennt verwaltet werden, um es entsprechenden Eingriffen für eine Wiederverwertung oder einer spezifischen Behandlung zu unterziehen, damit die etwaigen umweltgefährdenden Stoffe sicher entfernt und entsorgt werden und die recycelfähigen Rohstoffe entnommen werden. Die sachgemäße Entsorgung dieses Produktes trägt dazu bei, wertvolle Ressourcen zu schützen und potentell negative Auswirkungen auf die Gesundheit des Menschen und die Umweit zu vermeiden, die hingegen durch eine unsachgemäße Entsorgung dieser Abfälle entstehen könnten.
Für weitere Informationen bezüglich der in Ihrer Nähe liegenden speziellen Sammelstellen bitten wir Sie, die lokalen Behörden zu kontaktieren. Für eine unsachgemäße Entsorgung dieser Abfälle könnten in Übereinstimmung mit der nationalen Gesetzgebung Strafen vorgesehen sein.
INFORMATIONEN ZUR ENTSORGUNG INNERHALB DER EUROPÄISCHEN UNION
Die europäische Richtlinie zu den WEEE-Geräten wurden in jedem Land auf andere Weise ausgelegt. Darum sollten bei der Entsorgung dieses Gerats die lokalen Behörden oder der Handler kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren.
INFORMATIONEN ZUR ENTSORGUNG IN LÄNDERN AUSSERHALB DER EUROPÄISCHEN UNION
Das Symbol der durchgestrichenen Abfalltonne auf Rädem ist nur in der Europäischen Union gültigt. Wenn das Gerät in anderen Ländern entsorgt werden soll, sollten die lokalen Behörden oder der Händler kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren.
ACHTUNG!
Der Hersteller behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Geräten vorzunehmen. Der Druck, die Übersetzung und die - auch auszugsweise - Reproduktion des vorliegenden Handbuchs müssen zuvor vom Hersteller genchmigt werden.
Die im vorliegenden Handbuch enthaltenen technischen Informationen, die graischen Darstellungen sowie die Spezifikationen dienen nur als Richtlinie und dürfen nicht verbreitet werden.
Das Handbuch wurde in italienischer Sprache verfasst, der Hersteller übernimmt keine Haftung für etwaige Transkriptions- oder Übersetzungsfehler.
CONSIGNES DE SÉCURITÉ ET MISES EN GARDE
QUELLE VITESSE CHOISIR ?
BEZPIECZEŃSTWO TECHNICZNE
TECHNISCHE VEILIGHEID
ELEKTRISCHE VEILIGHEID
WAARSCHUWINGEN BETREFFENDE HET GEBRUIK EN DE REINIGING
TECHNISCHE KENMERKEN
ELEKTRISCHE AANSLUITING
WELKE SNELHEID DIENT U TE KIEZEN?
WEGGOOIEN AAN HET EINDE VAN DE GEBRUIKSDUUR
HVORNÅR SKAL EMHÄTTEN TÄNDES?
ANVÄNDNINGENS ÄNDAMÄL
- ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE
- HINWEISE FÜR DEN INSTALLATEUR
- TECHNISCHE SICHERHEIT
- ELEKTRISCHE SICHERHEIT
- SICHERHEIT RAUCHABZUG
- HINWEISE FÜR DEN BENUTZER
- VERWENDUNGSBESTIMMUNG
- HINWEISE FÜR VERWENDUNG UND REINIGUNG
- INSTALLATION
- TECHNISCHE MERKMALE
- POSITIONIERUNG
- ELEKTRISCHER ANSCHLUSS
- RAUCHABZUG
- ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)
- ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)
- MONTAGEANLEITUNG
- BETRIEB
- WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
- WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
- WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
- ELEKTRONISCHE DRUCKKNOPFTAFEL (STILO e PLANE)
- TOUCH-DRUCKKNOPFTAFEL
- WARTUNG
- REINIGUNG DER AUSSENFLÄCHEN
- REINIGUNG DER INNENFLÄCHEN
- METALLFETTFILTER
- AKTIVKOHLEFILTER/HP (optional)
- BELEUCHTUNG (STILO e PLANE)
- BELEUCHTUNG (HORIZON e LUMINA)
- ENTSORGUNG AM ENDE DER LEBENSDAUER
- INFORMATIONEN ZUR ENTSORGUNG INNERHALB DER EUROPÄISCHEN UNION
- INFORMATIONEN ZUR ENTSORGUNG IN LÄNDERN AUSSERHALB DER EUROPÄISCHEN UNION
- ACHTUNG!
- CONSIGNES DE SÉCURITÉ ET MISES EN GARDE
- QUELLE VITESSE CHOISIR ?
- BEZPIECZEŃSTWO TECHNICZNE
- TECHNISCHE VEILIGHEID
- ELEKTRISCHE VEILIGHEID
- WAARSCHUWINGEN BETREFFENDE HET GEBRUIK EN DE REINIGING
- TECHNISCHE KENMERKEN
- ELEKTRISCHE AANSLUITING
- WELKE SNELHEID DIENT U TE KIEZEN?
- WEGGOOIEN AAN HET EINDE VAN DE GEBRUIKSDUUR
- HVORNÅR SKAL EMHÄTTEN TÄNDES?
- ANVÄNDNINGENS ÄNDAMÄL
Marke : FALMEC
Modell : Lumina NRS 90
Kategorie : Dunstabzugshaube
