Tipo de produto	Placa de cozinha a gás embutível
Marca	HOTPOINT
Modelo	PCN 642 IX/HA
Número de queimadores	3 (Rápido, Semi-rápido, Auxiliar)
Potência do queimador Rápido	3,00 kW
Potência do queimador Semi-rápido	1,65 kW
Potência do queimador Auxiliar	1,00 kW
Alimentação	Gás (butano, propano, gás natural) + elétrica para ignição
Tipo de ignição	Elétrica por vela
Segurança	Dispositivo de segurança (termopar) corta-gás em caso de extinção
Material da superfície	Inox
Tipo de instalação	Embutível
Limpeza	Pano macio e detergente neutro; não usar vapor nem produtos abrasivos
Manutenção dos queimadores	Desmontáveis, limpeza manual com detergente não abrasivo
Consumo energético	Conforme ao regulamento UE 66/2014 (norma EN 30-2-1)
Acessórios fornecidos	Injetores de reposição, juntas de vedação, ganchos de fixação
Peças sobressalentes disponíveis	Queimadores, tampas, injetores, velas de ignição, torneiras, juntas
Reparabilidade	Peças acessíveis; intervenção por técnico autorizado recomendada
Tensão elétrica	220-240 V ~ 50/60 Hz (conforme placa)
Classe do aparelho	Classe 3 (embutível)
Adaptação aos gases	Injetores intercambiáveis para gás natural, butano, propano (kit incluído)
Placa de identificação	Sob o aparelho: Mod., N/S, características elétricas e de gás
Garantia	Ver condições comerciais (não especificado no manual)

Perguntas frequentes - PCN 642 IX/HA HOTPOINT

Como acender os queimadores da placa de cozinha?

Pressione o manípulo correspondente e gire-o no sentido anti-horário até a posição de potência máxima. Nos modelos com ignição elétrica, a vela produz uma faísca. Mantenha o manípulo pressionado por 2-3 segundos para ativar a segurança do termopar.

O que fazer se um queimador não acender?

Verifique se o gás e a corrente não estão cortados. Limpe os orifícios de saída do gás com uma agulha ou palito. Certifique-se de que as peças do queimador estão montadas corretamente. Se o problema persistir, contacte um técnico.

Como limpar a placa de cozinha em inox?

Use um pano macio ou esponja com água quente e detergente neutro. Evite produtos abrasivos, clorados ou esponjas abrasivas. Limpe imediatamente substâncias ácidas (vinagre, limão). As grelhas e queimadores podem ser removidos e lavados à mão.

Posso usar um limpador a vapor?

Não, é proibido usar limpadores a vapor ou alta pressão. Isso pode danificar o aparelho e comprometer a segurança elétrica.

Como adaptar a placa a outro tipo de gás?

Substitua os injetores dos queimadores pelos adequados ao novo gás (fornecidos). Use uma chave de 7 mm para desapertar os injetores. Consulte a tabela de características para os diâmetros dos injetores. Após a troca, regule o fluxo mínimo se necessário e substitua a etiqueta de gás.

Quais diâmetros de panelas usar para cada queimador?

Queimador Rápido (R): 24-26 cm, Semi-rápido (S): 16-20 cm, Auxiliar (A): 10-14 cm. Use sempre panelas de fundo chato com tampa para economizar energia.

O que fazer se a chama apagar durante o uso?

Gire o manípulo para a posição de desligado e aguarde pelo menos 1 minuto antes de reacender. Verifique se os orifícios do queimador não estão obstruídos e se a segurança do termopar está ativada (manter pressionado 2-3 segundos).

Quais são as distâncias de segurança para a instalação?

Os móveis adjacentes devem estar a pelo menos 200 mm da borda da placa. Os exaustores devem estar a 650 mm mínimo, e os elementos altos a 420 mm (ou 700 mm se a placa estiver sob um elemento alto). Respeite as normas locais.

Posso deixar objetos sobre a placa de cozinha?

Não, há risco de incêndio. Não deixe nenhum objeto sobre as superfícies de cozimento, especialmente plástico ou materiais inflamáveis.

Como fazer a manutenção das torneiras de gás se ficarem duras?

Não tente repará-las você mesmo. Contacte um técnico autorizado pelo fabricante para substituir a torneira defeituosa.

MANUAL DE UTILIZADOR PCN 642 IX/HA HOTPOINT

Instruções para a'utilisation

PLANO

Indice

Instruções para a'utilisation,1

Adverténcias,5

Assistência,7

Descrição do aparecido,9

Instalacao,34

Inicio e Utilização,38

Precauçôes e conselho,38

Manutenção e custados,39

Anomalias e soluções,39

AR

（）

Jieiieiie

J

2.1

5.

7.02cLwll

9jzldi

41

42.11111111111

42.

1. a, a, a

44.123 51

IT

Avverenze

ATENÇÃO: Este aparecido e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteam a ser viigiadas. O presente aparecido pode ser realizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conheceltos, caso sejam inadequamente viigiadas ou caso tenham recebido instruções em relação ao uso do aparecido de forma segura e tenham conheçimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇÃO: Deixar um fogão com gordura e oleo sem vigilência pode ser perigoso e provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparecido e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsystema de commando à distência separating.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

Ji j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j i j

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 2

jIgJgEeBzilly Cllbial 1 Jzll Bclbial 12

j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j

1 1

gall 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

IT

Assistenza

Comunicare:

o tipo de avaria
- o modelos da boa (Mod.)
o numero de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

AR

#

:J

0201 2g jS

.(Mod.)

(S/N)

0000 1/2 jj0000 1/2 jj0000 1/2 jj0000

IT

Descrição do aparecido

Vista de Conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES DE GÁS
3. Manipulos de commando dos QUEIMADORES A GÁS
4. Vela para acender os QUEIMADORES A GÁS

5. DISPOSITIVO DE SEGURANÇA

6. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diamétro do recipient e ser utilizado.

7. Selectores de commando dos QUEIMADORES A GÁS para a regulação da chama.
8. Vela para acender os QUEIMADORES A GÁS permite o acendimento automatico do queimador escolhido.
9. DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

AR

jglal

m : x = 1 或 3x + 4y + 1 = 0

a

jillydaleJellus.2

jellalalal Jllalal jnil 3

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vend,cessão ou mudança,assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funciona e sobre as respectivas advertências.

! Leia com atençao as instruções: há informations importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

!As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

!A instalacao deve ser realizada segudo estas instruções e por pessoal profissional qualificado. Uma instalacao errada pode causar danos a pessoas, animais ou objects.

! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posão de Normas em vigor. Devem ser observados os seguições requisitos:

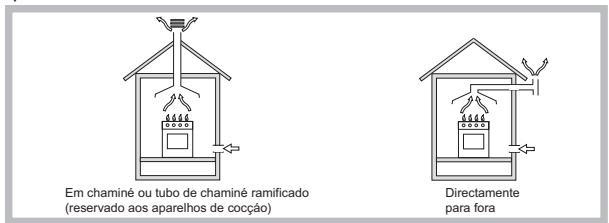

- O local deve prever umsystema de descarga para o externo dos fumos de combustao, realizado medianteuma capa ou um ventilador eletrico que entre automaticamente em funcao cada vez que se acender o aparecido.

• Na cozinha deve haver umSYSTEM que possibilite um fluxo de ar necessario para uma combustao regular. O fluxo de ar necessario a combustao não deve ser inferior a 3m^3 /h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio atravês de um tubo deleo menos 100~cm^2 de secçãoutil que não se entupa acidentalmente.

OutroSYSTEMAPOSSIVEL,seriao de capturar o ar em forma indirecta,a partir de locais adjacentes que não constituem partes comuns do imóvel,ambiente com perigo de incência, nem quartos de dormir,que possuem um conduito de ventilação comunicadora com a parte externa.

• Umautilização intensa e prolongada do aparecido pode precisar de arejamento adicular como, por exemplo, a abertura de uma janela ou umsystema mais eficaz, augmentando a potência de aspiração mecânia, se ja existente.
• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibitem o esocoamento para baixo dos eventuels escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheiros, não devem ser instalados nem guardados em Lugares ou vões a;nivel mais baixo do que o solo (caves

etc.). É opertoño deixar na cozinha apenas o cilindro送给正常使用, colocado de maneira a não ser sujeito à coisa directa de fontes de calor (formos, chamínes, esquentadores etc.) capazes de chegar a temperatas superfiores a 50^ .

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguides regras:

• Os moveris situados ao lado, com alta superior aquela do plano de trabalho, devem ser situados ao menos 200mm do bordo do mesmo plano.
• Os exaustores devem ser instalados quando os requisitos indicados nos livretes de instruções dosproprios exaustores e, em todo o caso, a uma distência minima de 650 mm (veja a figura).
• Positionar as partes suspensasAdjacentes à capa em uma alta minima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de una prateleira, estadeerestarpeloenos a 700~mm do plano de trabajo.

Antes da instalacao, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os termopares e as velas.

Aplique os vedantes fornecidos com o aparelho nos rebordos externos do plano de cozedura para impedir a passagem de ar, humidade e agua (ver figura). Para uma aplicacao correcta, assegre-se de que as superficies a sigilar está limpas, secas e sem oleo/gordura.

Esquema para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre umorno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distência minima de 20~mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar oorno de maneira que apoie-se sobre das rivas de madeira, ou sobre uma tabua com uma abertura deleo menos 45 x 560 mm. (veja as figuras).

No caso de instalação sobre um forno de encaixar sem ventilação para de arrefecimento, para consentir uma adequada ventilação no interior do meu vel devem ser asseguradas tomadas de ar de entrada e saída (veja as figuras).

Ligação eletrica

Os planos equipados com cabo de alimentação de这只是 pôlos são predispostos para o funcimento com uma corrente alternada na tensão e a frequência de alimentação indica na placá de identificacao (situada na parte inferior do plano). A ligação à terra do cabo distinguise-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eletrica do plano e a do forno precisam ser realizadas separamente,cka por razões de segurança eletrica,cka para faciliar uma eventual remoçao do forno.

Ligação do cabo de fornecimento à rede electrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indicada na placar de identificacao.

No caso de uma ligação directa à rede, está necessário interpor, entre o aparecido e a rede, um interruptor omnipolar com abertura minimamente entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50^ a temperatura do ambiente.

I O的技术ico instalador é responsavelPGA realizaçao certa da ligationelectrica e da obediencia das regras de seguranca.

Antes de effetuar a ligation, certifique-se que:

• a tomada tenha uma ligação à terra e está em conformidade com a leição;

• a tomada tenha a capacidade de suportar a energia de potência da boa, indica na placá de identificação;

• a tensão de alimentação está entre os valuores da placá de identificação;

• a tomada está compatível com a ficha do aparecido. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas multiplas.

!DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
!O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Tecnica).
!A Empresa exime-se de qualquer responsabilitadse se estas regras nao forearm obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente antes ter controlado que o mesmo está regulado para o tipo de gás com o qual sera alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo "Adaptação a不同类型icos de gás".

Em caso de alimentação com gás liquido de botija, utilizes regulatorados de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, uma'utilisation de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os values indicados naanela 1 “Caracteristicas dos queimadores e dos bicos”.

Atença! Antes da ligação, remove a tampa para o transporte do furo de engate do tubo do gás do plano de cozedura.

Ligação com tubo rígido (cobre ou aço)

!A ligação doSYSTEMa de gás deve ser realizada de maneira a não provocar solicitações de nenhum@genero ao aparecido.

Na rampa de alimentação do(APALHO) é alegar o(PALHO)á uma junta em "L"dirigível, cuja retençao é assegurada por uma guarnicao. Se for preciso girar a uniao sera absolutamente necessario trocar a guarnicao de vedacao (fornecida com o apalho). A junta de entrada de gás no apalho tem rosca de 1/2 gás macho cilindrica.

Ligação com tubo flexível de aço inoxidável de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica. A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não sera maior de 2.000 mm. quando a ligação estiver terminada, assegure-se de que o tubo metalico flexível não entre em contacto com as partes MQeis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarrientes de retencao em conformidade com os regulamentosnationais em vigor.

Controle daVEDAÇAO

! Ao terminar a instalação controlar aVEDAÇÃO de todas as juntasutilizando uma solucao de sabao e nunca uma chama.

Adaptação aos不同类型tips de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as seguições operações:

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafusar os bicos'utilizando uma chave a tubo de 7mm , e substituños con aqueles apropiados para o novo tipo de gás (verabela 1 "Característica dos queimadores e dos bicos").
3. Monte outra vez as partes, realizando estas operações na ordem contrária.

4. No final da operação, troque a velha etiqueta de calibragem por outras corresponda ao novo tipo de gásutilizzato, que se encontrar nos outroscentros de assistência técnica.

5. RegULAção do ar primário dos queimadores
   Os queimadores não necessitam de qualquer regulação de ar primário.

6. RegULAÇÃO dos-minimos
7. Coloque a tomeira na posicao de minimum;

1. Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da hora daorneira até obter uma pequena chama regular.

2. Verifique se ao girar rapidamente o botao da posicao de maior ate a de很小, os queimadores nao se apagam.

3. Nos apareiros equipados com dispositivo de segurar (termopar), em caso de não funciona do dispositivo com os queimadores no minimo,;aunte a capacidade dos proprios-minimos mediante o parafuso de regulacao.
4. Depois de realizar a regulação, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais equivalentes.

! No caso dos gases liquidos, o parafuso de regulacao deve ser atarraxado ate o fundo.
! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se acha nos outros Centros de Assistência Tecnica.
! Se a pressão do gás utilizo for不同类型 (ou variavel) daquela prevista, é necessário instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CONCEPÇÃO ECOLógICA Este aparecido é em conformidade com as Regulamento UE no. 66/2014 integrando a Direcva 2009/125/CE. Regulamento EN 30-2-1

\section*{Característica dos queimadores e bicos}

			Gás Líquido					Gás Natural
Queimador	Diàmetro (mm)	Potência tírmica kW (p.c.s.*) Reduzida	Potência tírmica kW (p.c.s.*) Nominal	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacidade* g/h		Potência tírmica kW (p.c.s.*) Nominal	Bico 1/100 (mm)	Capacidade* l/h
						***	**
Ràpido (R)	100	0.70	3.00	39	86	218	214	3.00	132(H3)	286
Semi Ràpido (S)	75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Auxiliar (A)	55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Pressões de alimentação	Nominal (mbar)					28-30	37	20
	Minima (mbar)					20	25	17
	Màxima (mbar)					35	45	25

• A 15°C e 1013,25 mbars-gás seco
  ** Propano P.C.S. = 50,37 MJ/Kg.
  *** Butano P.C.S. = 49,47 MJ/Kq.
  Natural P.C.S. = 37,78 MJ/m³

PCN 642 IX/HA

Inicio e'utilização

! Em cada selector está indicada a posicao do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

Apagado
O Maximo
O Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posicao de maior potencia.

Nos modelos dotados de dispositivo de segurar, é necessário manter cerca de 2-3segundos pressionado o selector até aquecer-se o disposicao que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posção de maior potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto nominimum.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direção horária até que se apague.

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lemarar-se do segunte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapasssem o fundos dos recipientes.
  Utilize sometime recipientes de dato chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar o tipo de queimador, consulutar os desenhos aparecimentos no paragrafo "Caracteristicas dos queimadores e dos bicos".

• Para a maior estabilitad, verifie se os suportes dos recipientes de cozedura está posicionados corretemente e se cada recipiente está centroidro no queimador.
• Verifique se as pegas dos recipientes de cozedura está alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posicao as pegas dos recipientes de cozedura de modo que não se projetem para fora do lado dianteiro do plano de cozedura.

O aspecto mais variavel em termos de estabilitadedeaspanelasdependenamaoria das vezes da propria panela oudo seu posiconamento durante o uso).Panelas bem equilibradas,com fundoplano,centradas no queimador e com aspegas alinhadas comuma das linhas da

grelia oferecem obviamente a maior estabilitadte.

Precauções e conselhos

! Este aparecido foi个项目 e fabricado em conformidade com as normas internacionais de segurar. Estas advertencias são fornecidas por razões de segurar e devem ser lidas com atenção.

Segurarca geral

• Este(APARLHO)refere-sea umaparelho de encaixarde classe 3
• Para os apareiros a gás funcionalmente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação".
• As instruções são validas somente para os País de destino para os quais os símbolos constam no livrê e na placá de identificação do aparecido.
• Este aparecido foi concebido para utilizesçao de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num siteio protegido, porque é muito perigo do exposto a chuva e temporais.
• Não toque na boa se estiver descalço, ou se as suas mões ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilizado para cozhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outras uso (como por exemple, aquecedor de ambientes) deve ser considerado improprio e portanto perigo. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrazoáveis.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os.selectores estejam na posicao 串 ^ 串 /o" quando não estiver a utilizeso or aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede eletrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparas. Contacte a Assistência Tecnica (veja a Assistência Tecnica).
• Nãoleiça tampa de vidro (se presente) com os queimadores ou a chapa eletricaalready estiverem quentes.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produits, a não ser que sera vigiadas por uma pessoa responsavel pela sua segança ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permita que as crianças brinquem com o aparelho.
• O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsysteme de commando à distência分开.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE referente à gestão de resíduos de apareiros electricos e electrónicos (RAEE), prévê que os electrodométricos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõese impedir potecções danos para a Saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recolha separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacaoreferente ao local apropriado ondDevem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhar os seuis alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e usar o minimo de agua possível. Cozinhar com a tampa aberta aumentoaumentara ortemnte oconsumo de energia.
• Usar exclusivamente PANELS e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dou vez mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacionelectrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e de vidro, devem ser limpas com água quente e uma solução neutra.
• As superficies em aço inoxidável podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com these durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) delve ser limpo antes que seque.
• Limpe com água quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécíficos para superficies de aço inoxidavel.
• Limpe o aço inoxidavel apenas com um pano macio ou com uma esponja.
• Não utilizeiros abrasivos ou corrosivos, produits de limpeza à base de cloro, ou esfregões da louça.
• Não utilize aparelhos de limpeza a vapor.
• Não utilizeirosinflamáveis.
• Não deixesubstências acidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão, sobre a placá de fogão.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza.
• Limpe-osmanualmente com agua quente e detergente não abrasivo, removendo quaisquer resíduos de alimentos e verificando se nenhum dos orificios do queimador está entupido.
• Enxague e seque.
• Torne a colocar os queimadores e as tampas corretemente nos respetivos locais.
• Quando tornar a colocar as grehos, certifique-se de que a area onde assentam a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiroétrico e disposito de segança, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentlye, se necessário, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retirados com um palito ou uma agulha.

! Para fazer danIFICAR o isqueiro eletrico, não o utilize quando os queimadores não estiverem instalados.

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um técnico autorizzato pelo fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não Hajia erruções nas redes de alimentação de gás e electricidade, especialmente se as tomeiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Não estou entupidos os furos de saída do gás do queimador.
• Estão instalados correctamente todos os componentes MQeis que compoem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurarça.

Foi controlo se:

• O botão não foi premido até o fundo.
• Não foivantidopremidoateofundobotaduranteumtemposuficienteparaactivarodispositivodesegurarca.
• Não entupidos os furos de saída do gás em correpondência ao disposítio de segança.

O queimador em posicao de minimum nao permanece aceso.

Foi controlo se:

• Estado entupidos os furos de saída do gás.
• Ha correntes de ar nas proximas do plano.
  A regulação do minimum não está correcta.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

jai jia jia aai jai gll gla jali aai gau b jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jali jali jali jali jali jali jali jali jali jali jali

(1) 1 Jg j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g j g

（j）

jglallge gai jn biai hgiy jali ybi jilal 111111111111111111111111111111111111111111

45x560J 1n jai lalai jiu bua uie 1uui 1uui 1uui 1uui 1uui
