Producttype	Placa de encastre (fogão)
Merk	Hotpoint
Model	KRC 641 D X
Aantal kookzones	4
Verwarmingselementen	Halogénio e radiação (Hilight)
Voedingsspanning	230-240 V ~50/60 Hz (monofásico)
Totaal vermogen	6700 W
Bediening	Teclas tácteis com indicador LED
Timer	Sim, programável de 1 a 99 minutos
Power functie	Sim, aquecimento rápido
Blokkering bedieningspaneel	Sim (segurança para crianças)
Restwarmte-indicatie	Sim, por zona de cozedura
Pannensensor	Sim, deteta se a panela está colocada
Veiligheidsschakelaar	Sim, desligamento automático após determinado tempo
Oververhittingsbeveiliging	Sim, mostra código de erro F
Demomodus	Sim, para demonstração sem aquecimento
Onderhoud	Limpar com esponja húmida e produto de limpeza especial para cerâmica
Inbouwmaten (uitsparing)	Dependendo do modelo; distância mínima até à parede traseira 40 mm
CE-markering	Sim

Perguntas frequentes - KRC 641 D X HOTPOINT

Como ligo a placa de cozedura?

Prima o botão ligar/desligar durante cerca de 1 segundo. A luz indicadora acende-se e pode operar as zonas de cozedura.

Como configuro uma zona de cozedura?

Selecione a zona de cozedura desejada com a tecla de seleção, depois ajuste a potência com as teclas - e +.

O que é a função Power?

Mantenha premida a tecla de seleção da zona de cozedura durante pelo menos 2 segundos para ativar a função Power. O visor mostra alternadamente 'P' e a potência. Isto reduz o tempo de aquecimento.

Como uso o temporizador?

Prima a tecla do temporizador/programação até a luz do temporizador acender. Ajuste o tempo desejado com - e + e confirme com a tecla de programação. O temporizador conta decrescentemente até 0 e emite um sinal sonoro.

O que significa a indicação de calor residual?

O visor de uma zona de cozedura mostra 'H' enquanto a zona ainda estiver quente. Não toque na zona até o visor apagar.

Como ativo a segurança para crianças (bloqueio)?

Prima a tecla com o ícone de bloqueio. A luz indicadora acende-se. Para desbloquear, prima novamente brevemente a mesma tecla.

O que devo fazer se aparecer uma mensagem de erro como F9?

Se o visor mostrar 'F' seguido de um número, há sobreaquecimento ou avaria. Desligue a placa e aguarde até arrefecer. Contacte o serviço de apoio ao cliente se o erro persistir.

Quais são os tachos adequados?

Use tachos com fundo espesso e plano que cubram totalmente a zona de cozedura. Evite tachos deformados por fogões a gás.

Como limpo a placa de cozedura?

Limpe com uma esponja húmida e seque com papel de cozinha. Para sujidade persistente, use um produto de limpeza especial para cerâmica e um raspador. Nunca use abrasivos.

Posso instalar a placa de cozedura acima de um forno?

Sim, desde que o forno tenha um sistema de arrefecimento forçado. Mantenha uma distância mínima de 20 mm entre a placa e os móveis subjacentes.

MANUAL DE UTILIZADOR KRC 641 D X HOTPOINT

Descrição do aparelho, 5-6

Painel de comandos

Zonas de cozedura extensíveis

Início e utilização, 7-10

Acender o plano de cozedura

Elementos aquecedores

Programar a duração de uma cozedura

Bloqueio dos comandos

Desligar o plano de cozedura

Modo "demo"

Conselhos práticos para utilizar esta aparelhagem

Dispositivos de segurança

Conselhos práticos para a cozedura

Precauções e conselhos, 11

Segurança geral

Eliminação

Manutenção e cuidados, 12

Descrição técnica dos modelos, 13

Hotpoint

ARISTON

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100°C;
• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

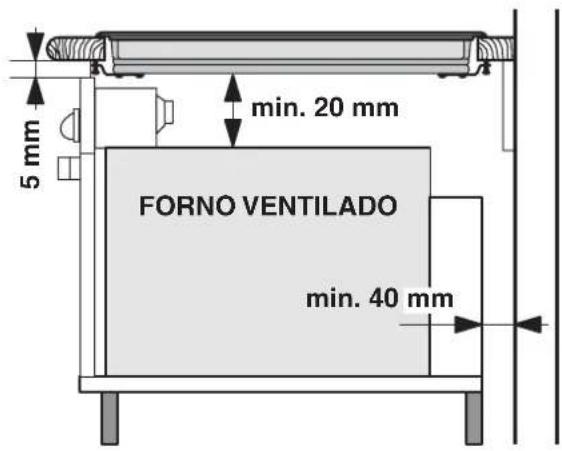

Ventilação

Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de trás;
• de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.

- Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.

Fixação

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 17,5 mm;
• 40 mm de espessura: parafuso 7,5 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vão do móvel a exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

! É indispensável que os parafusos das molas de centragem sejam acessíveis.

! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos.
! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

! A ligação eléctrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

Caixa de bornes

O aparelho é equipado, na parte inferior, com uma caixa para a ligação aos vários tipos de alimentação eléctrica (a imagem é indicativa e pode não corresponder ao modelo comprado).

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eléctrico Ligação	fios
230-240V 1+N ~220-240V 1+N ~50/60 Hz		: verde/amareloN: os 2 fios azuis juntosL: marrom junto ao preto

Outros tipos de ligações

Se o sistema eléctrico corresponder à uma dessas características:

Tensão tipo e frequência de rede

• 400V - 2+N \~ 50/60 Hz
  • 220-240V 3 \~ 50/60 Hz
  • 230-240V 3 \~ 50/60 Hz
• 400V - 2+2N \~ 50/60 Hz

Soltar os cabos e efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eléctrico Ligaçãoc	fios
400V - 2+N ~50/60 Hz230-240V 3 ~220-240V 3 ~50/60Hz		÷: verde/amarelo;N: os 2 fios azuis juntosL1: pretoL2: marrom
400V - 2+2N ~50/60 Hz		÷: verde/amarelo;N1: azulN2: azulL1: pretoL2: marrom

Se o sistema eléctrico corresponder à uma dessas características:

Tensão tipo e frequência de rede

• 400V 3 - N \~ 50/60 Hz

proceder da seguinte maneira:

!O eventual cabo em dotação não pode ser utilizado para estes tipos de instalação.

1. Utilizar um cabo de alimentação apropriado, tipo H05RR-F ou de valor superior, com medias adaptas (secção do cabo: 25 mm).
2. Utilize uma chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os parafusos dos bornes relativos ao tipo de ligação necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.

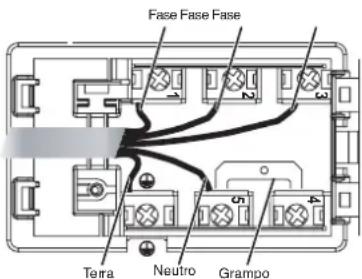

4. Posicione os fios de acordo com a tabela e os desenhos abaixo e efectue a ligação apertando todos os parafusos dos bornes.

Tensão tipo e frequência rede	Ligações eléctricas Caixa de bornes
400V 3-N ~50/60 Hz					Trifásica 400

1. Fixe o cabo de alimentação na apropriada braçadeira e feche a tampa.

Trifásica 400

Ligação do cabo de alimentação à rede

No momento de efectuar a ligação directamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação colocada no aparelho;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Painel de comandos

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exacta reprodução do modelo comprado.

• Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Início e utilização).
• Botão DIMINUIÇÃO POTÊNCIA para regular a potência e desligar a chapa (veja Início e utilização).
• Indicador luminoso ZONA DE COZEDURA SELECCIONADA indica que a zona de cozedura relativa foi seleccionada e são portanto possíveis as várias regulações.
• Botão SELECÇÃO ZONA DE COZEDURA para seleccionar a zona de cozedura desejada.
• Indicador POTÊNCIA sinaliza visualmente o nível de calor alcançado.
• Botão ON/OFF para ligar e desligar o aparelho.

• Indicador ON/OFF: sinaliza se o aparelho está aceso ou apagado.

• Botão TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Início e utilização).

• Display TIMER DE PROGRAMAÇÃO: visualiza as escolhas relativas à programação (veja Início e utilização).
• Indicadores luminosos ZONA DE COZEDURA PROGRAMADA: indicam as zonas de cozedura quando se inicia uma programação (veja Início e utilização).
• Botão BLOQUEIO DOS COMANDOS para impedir modificações acidentais das regulações do plano de cozedura (veja Início e utilização).
• Indicador luminoso COMANDOS BLOQUEADOS: sinaliza o bloqueio dos comandos (veja Início e utilização).
• Indicador luminoso CONTADOR DE MUNITOS* indica que está activo o contador de minutos.

Zonas de cozedura extensíveis

Alguns modelos dispõem de chapas extensíveis. Estas podem ter várias formas (circular ou oval) e várias extensibilidades (chapa dupla ou tripla). Aqui estão ilustrados os respectivos comandos, presentes apenas nos modelos dotados destas opções.

Chapa extensível circular

• Botão LIGAR CHAPA DUPLA para ligar/desligar a chapa dupla (veja Início e utilização).
• Indicador luminoso CHAPA DUPLA LIGADA: indica que a chapa dupla está ligada.
• Botão LIGAR CHAPA TRIPLA para ligar/desligar a chapa tripla (veja Início e utilização).
• Indicador luminoso CHAPA TRIPLA LIGADA: indica que a chapa tripla está ligada.

Chapa extensível oval

• Botão LIGAR CHAPA OVAL para ligar/desligar a chapa oval (veja Início e utilização).
• Indicador luminoso CHAPA OVAL LIGADA: indica que a chapa oval está ligada.

! A cola aplicada nas guarnições deixa alguns traços de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-la com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de funcionamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.
! Quando o plano de cozedura for ligado electricamente, toca um breve sinal acústico depois de alguns segundos. Somente neste ponto será possível ligar o plano de cozedura.
! Uma prolongada pressão das teclas - e + permite um avançamento rápido dos níveis de potência e dos minutos do timer.

Acender o plano de cozedura

Para acender o plano de cozedura manter pressionada a tecla ⏻ por aproximadamente um segundo.

Cada uma as zonas de cozedura é accionada mediante um botão de selecção e um dispositivo de regulação da potência constituído por um botão - e +.

- Para colocar em funcionamento uma zona de cozedura, carregue na respectivo botão de comando e defina a potência que desejar mediante os botões - e +.

Para desligar uma zona de cozedura, seleccione-a

mediante o respectivo botão de selecção e:

- Carregue na tecla —: a potência da zona de cozedura descerá progressivamente até desligarse.

Função power

Para acelerar os tempos de aquecimento das zonas de cozedura, é possível activar a função power. Ligar e configurar a potência da zona de cozedura desejada

como descrito no parágrafo anterior. Pressionar e manter pressionado por no mínimo 2 segundos, o botão de selecção da zona de cozedura escolhida

No display, indicador da potência, alterna-se a visualização da letra "P" e do nível de potência configurado anteriormente, por todo o tempo necessário ao alcance do nível de potência desejado. Quando o nível for alcançado, o display voltará a visualizar o nível de potência configurado. Para desactivar esta função, pressionar e manter pressionado por no mínimo 2 segundos o botão de selecção da zona de cozedura na qual foi activada a função ou escolher um outro nível de potência através dos botão - e +.

Elementos aquecedores

No plano de cozedura, conforme os modelos, podem ser instalados elementos aquecedores de dois tipos: halógenos e irradiantes.

Os halógenos transmitem o calor mediante irradiação da lâmpada halógena que contém.

Caracterizam-se pelas propriedades similares às típicas do gás: rápida resposta aos comandos, visualização instantânea da potência.

Os elementos radiantes são constituídos por uma multiplicidade de espirais que asseguram uma repartição uniforme do calor no fundo do recipiente, para um resultado perfeito de todas as cozeduras com fogo lento: cozidos, molhos ou para aquecer pratos.

Programar a duração de uma cozedura

! É possível programar contemporaneamente todas as zonas de cozedura para uma duração de cozedura entre 1 e 99 minutos.

1. Seleccione a zona de cozedura mediante o respectivo botão de selecção.
2. Regulação da temperatura
3. Carregue no botão de programação √.

4. Defina a duração da cozedura que desejar mediante os botões - e +.

5. Carregue na tecla √ para confirmar.

A contagem regressiva do timer começará imediatamente. No final da cozedura programada será indicado por um sinal sonoro (que toca 1 minuto) e a zona de cozedura se apagará.

Repita o procedimento descrito acima para cada chapa que deseja programar.

Visualização em caso de programação múltipla.

Quando uma ou mais chapas foram programadas, o display indicará o tempo faltante da chapa que está mais próxima ao fim do tempo programado, indicando a sua posição com o piscar do correspondente indicador luminoso. Os indicadores luminosos das outras chapas programadas estão acesos.

Para visualizar o tempo faltante das outras chapas programadas, carregue várias vezes na tecla ⬇: serão mostrados em sequência e no sentido horário os tempos de toda as chapas programadas, a partir da anterior esquerda.

Modificar a programação

1. Carregue várias vezes na tecla ⬆ até que seja mostrado no display o tempo da chapa que se deseja modificar.
2. Carregue nas teclas - e + para programar o novo tempo.
3. Carregue na tecla √ para confirmar.

Para cancelar uma programação, efectue as operações descritas acima. No ponto 2 carregue na tecla -: a duração descerá progressivamente até desligar-se no 0. A programação irá zerar-se e o display sairá da modalidade de programação.

O plano de cozedura deve estar aceso.

O contador de minutos consente programar uma duração de até 99 minutos.

1. Carregue no botão de programação √ até que o indicador do contador de minutos se acenda.
2. Defina a duração que desejar mediante os botões

-_e + .

1. Carregue na tecla √ para confirmar.

A contagem regressiva do timer começará imediatamente. Depois que tiver passado o tempo tocará um sinal acústico (por 1 minuto).

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças, operações de limpeza etc.). Carregando no botão os comandos se bloquearão e o indicador luminoso

situado acima do botão se acenderá.

Para voltar a modificar as regulações (por. exemplo interromper a cozedura), será necessário desbloquear

os comandos: carregue no botão por alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Carregue no botão: φ aparelho se desligará.

Se os comandos do aparelhagem estiverem bloqueados, continuarão bloqueados mesmo depois de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, será necessário primeiro desbloquear os comandos.

Modo "demo"

É possível programar um modo demo no qual o painel de comandos funciona normalmente (inclusos os comandos relativos à programação), mas os elementos aquecedores não se acendem. Para activar o modo “demo” o plano deve estar aceso e todas as chapas devem estar apagadas:

- pressionar e manter pressionados

contemporaneamente os botões + e - por 6 segundos. Quando vencer o tempo de 6 segundos o indicador ON/OFF e o indicador de BLOQUEIO DOS COMANDOS irão piscar por um segundo.

Soltar os botões + e - e carregar no botão √;

• o display indicará as escritas DE e MO e o plano irá desligar-se;
• no próximo acendimento, o plano estará no modo “demo”.

Para sair desta modalidade, seguir o procedimento descrito acima. O display indicará as escritas DE e OF e o plano irá desligar-se. No próximo acendimento funcionará normalmente.

Conselhos práticos para utilizar esta aparelhagem

Para obter as melhores performances do plano de cozedura:

- Empregue panelas com fundo chato e elevada espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

- Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

- Certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.

- Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência.

Dispositivos de segurança

Detecção de recipientes

Cada uma das zonas de cozedura é equipada com um dispositivo de detecção de panela. A chapa emite calor unicamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicador a piscar pode indicar:

• uma panela incompatível
• uma panela de diâmetro insuficiente
• que a panela está levantada

Cada uma das zonas de cozedura é equipada com um indicador de calor resíduo. Este indicador sinaliza as zonas de cozedura que ainda estão com uma temperatura elevada. Se o display de potência

visualizar H, a zona de cozedura ainda está quente. É possível, por exemplo, manter os alimentos aquecidos ou derreter manteiga ou chocolate. Com o arrefecimento da zona de cozedura, o display

visualizará h. O display desliga-se quando a zona de cozedura estiver suficientemente arrefecida.

Aquecimento excessivo

No caso de superaquecimiento dos componentes electrónicos, o plano de cozedura desliga-se

automaticamente e no display aparece F seguido por um número intermitente. Esta mensagem desaparece e o plano volta a ser utilizável mal a temperatura desceu a um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indicará “0”.

Exemplo: a chapa posterior direita está programada no 5, enquanto a chapa anterior esquerda no 2. A posterior direita irá desligar-se após 5 horas de funcionamento, a anterior esquerda após 8 horas.

Nível de potência	Limitação da duração de functionamento em horas
1 9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
91

Sinal acústico

Algumas anomalias, nomeadamente:

• um objecto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos;
• um derramamento na área dos comandos,
• uma pressão exercida por muito tempo em um botão, podem provocar uma sinalização acústica. Resolva a causa do mau funcionamento para o sinal sonoro deixar de tocar. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Conselhos práticos para a cozedura

Cozedura em fogo altíssimo
		Cozedura à pressão	Frituras
	8	Panela de pressão
		Assado	Ebulição
Cozedura em fogo alto	8
		Crepe Cozedura em fogo alto e doiramento(Assados, Bifes, Escalopes, Filés de peixe, Ovos fritos)
Cozedura em fogo médio	7
		Adensamento rápido (molhos líquidos)Água fervente (Massas, Arroz, Verduras)Leite
	6
		Adensamento lento (molhos consistentes)
	5
		Cozedura em banho-maria	Cozedura Panela de pressão após o síbilo
Cozedura em fogo brando	4
		Cozedura em fogo brando (estufados)	Aquecimento dos alimentos
Cozedura em fogo muito brando	2
		Caldo de chocolate Manter o alimento quente

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações -89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações.

Segurança geral

!Controlar que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.
• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.

• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).

• Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Caso haja zonas de cozedura halógenas, não olhe para elas por muito tempo.
• Não permita que as crianças brinquem com o aparelho.

Eliminação

- Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

- A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície.
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
- Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
- Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.
- Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica-molhada de água e sabão.
- No caso em que no plano de cozedura tenham-se acidentalmente fundidos objectos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.
- Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.
- Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo.

É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

! Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.

Nestas tabelas estão indicados, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor e o diâmetro de cada zona de cozedura.

PT

Planos de cozedura	KRA 640 BKRA 640 CKRA 640 XKRC 640 BKRC 640 X		KRC 641 D BKRC 641 DXKRC 741 D Z
Zonas de cozedura	Potência (em W) Diâmetro (em mm) Potência (em W) Diâmetro (em mm)
Traseiro esq. H 2300	210 HD 2200/1000	210/140
Traseiro dir. H 1400	160 H 1400 160
Dianteiro esq. H 1200	145	H 1200 145
Dianteiro dir.	H 1800 180	H 1800	180
Potência total	6700		6600

Planos de cozedura	KEC 645 D CKEC 645 D X		KEC 745 DO Z
Zonas de cozedura	Potência (em W) Diâmetro (em mm) Potência (em W) Diâmetro (em mm)
Traseiro esq.	AD 2200/800	210/140	AD 2200/800	210/140
Traseiro dir. H 1400	160 H 1400 160
Dianteiro esq. H 1200	145	H 1200 145
Dianteiro dir.	H 1800 180 HD 2000/1100		145x250
Potência total	6600		6800

Planos de cozedura	KEC 635 T C		KRA 631 T BKRA 631 T XKRC 631 T BKRC 631 T X
Zonas de cozedura	Potência (em W)	Diâmetro (em mm)	Potência (em W)	Diâmetro (em mm)
Traseiro dir.	H 1400	160	H 1400	160
Central esq.	HT 2700/1950/1050	270/210/145	HT 2700/1950/1050	270/210/145
Dianteiro dir.	A 1800	180	H 1800	180
Potência total	5900		5900

Legenda:

H = hilight unitário

HO = hilight oval

HD = hilight duplo

HT = hilight triplo

A = halógena unitária

AD = halógena dupla

PL

PT NL

Portugues,1

PL

Polski, 14

Nederlands,27

RS

Русский, 40

KEC 635 T C

KEC 645 D C

KEC 645 D X

KRA 631 T B

KRA 631 TX

KRA 640 B

KRA 640 C

KRA 640 X

KRC 631 T B

KRC 631 T X

KRC 640 B

KRC 640 X

KRC 641 D B

KRC 641 D X

KEC 745 DO Z

KRC 741 D Z

Spis treści

Instalacja, 15-17

Ustawienie
