Tipo de produto	Fogão a gás com forno elétrico
Marca	Hotpoint
Modelo	H6TMH6AG(X)TK
Dimensões (L x P x A)	60 cm x 60 cm x 85 cm
Peso	62 kg
Alimentação do forno	220-240 V ~ 50/60 Hz
Alimentação dos queimadores	Gás natural (G20) ou GLP (G30)
Número de queimadores	5 (1 tripla coroa, 3 normais, 1 auxiliar)
Capacidade do forno	79 litros
Funções do forno	Convecção, grill, aquecimento inferior, descongelação, luz interna
Grelhador	Sim, com emissor elétrico
Temporizador	Analógico, com alarme sonoro
Segurança	Dispositivo de segurança contra chama (termopar) em todos os queimadores
Trancamento de segurança	Bloqueio do forno para crianças
Limpeza do forno	Esmalte vitrificado de fácil limpeza
Tampa do fogão	Sim, com amortecimento
Acendimento	Acendimento elétrico integrado nos botões
Classe energética do forno	A
Peças de reposição disponíveis	Queimadores, grelhas, termostatos, resistências, vidros
Índice de reparabilidade	7,8 / 10 (estimado)

Perguntas frequentes - H6TMH6AG(X)TK HOTPOINT

Como acender o forno pela primeira vez?

Antes de usar, remova todos os plásticos e adesivos. Ligue o forno vazio na temperatura máxima por 30 minutos para eliminar odores.

O que fazer se o queimador não acender?

Verifique se o gás está aberto e se as cápsulas do termopar estão limpas. Se o problema persistir, contacte a assistência técnica.

Como limpar o forno?

Utilize um pano húmido com detergente neutro. Evite produtos abrasivos. Para sujidade difícil, ligue o forno a 50°C por 10 minutos e limpe com uma esponja macia.

O forno não aquece uniformemente. O que pode ser?

Pode ser obstrução da ventilação ou dano na resistência. Verifique se os orifícios de ventilação estão livres. Se persistir, chame um técnico.

Posso usar o forno sem a tampa do fogão?

Sim, a tampa pode ser levantada durante o uso. Contudo, recomenda-se fechá-la quando o fogão estiver frio para proteger os queimadores.

Qual a pressão do gás recomendada?

Para gás natural G20: 20 mbar; para GLP G30: 28-30 mbar. Consulte o manual para conversão de injetores.

Como trocar o botão do queimador?

Desligue o aparelho da corrente. Puxe o botão para fora. Encaixe o novo botão alinhando a ranhura. Não force.

O vidro do forno partiu. Onde posso comprar reposição?

Entre em contacto com o serviço de peças Hotpoint pelo telefone 800 200 300 ou pelo site oficial. Tenha o modelo à mão.

A luz do forno não acende. O que fazer?

Substitua a lâmpada (máx. 25W, tipo G9). Desligue o aparelho antes. Se continuar, pode ser interruptor ou fiação.

O temporizador apita sem parar. Como desativar?

Gire o botão do temporizador para a posição '0' ou 'Off'. Se o alarme persistir, desligue o forno da tomada por 1 minuto.

MANUAL DE UTILIZADOR H6TMH6AG(X)TK HOTPOINT

Adaptação aos diferentes tipos de gás

Tabela das características dos queimadores e bicos

Tabela das características

H6TMH6AG TK

Descrição do aparelho, 24

Vista de conjunto

Painel de comandos

Display

Início e utilização,25

Utilização do plano de cozedura

Acertar o relógio

Programação da cozedura

Conselhos práticos para a cozedura

Tabela de cozedura no forno

Precauções e conselhos, 30

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Manutenção e cuidados, 31

Substituir a lâmpada de iluminação do forno

Manutenção das torneiras do gás

ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização.

É preciso ter atenção e evitar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas.

O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio.

NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

Não utilizar produtos abrasivos nem espátulas de metal cortantes para limpar a porta em vidro do forno, uma vez que pode riscar a superfície, provocando a ruptura do vidro.

As superfícies internas da gaveta (se presentes) podem ficar muito quentes.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa eléctrica ainda estiverem quentes.

ATENÇÃO: Assegure-se de que o aparelho esteja desligado antes de substituir a lâmpada, para evitar a possibilidade de choques eléctricos.

ATENÇÃO: O uso de protecções do plano inadequadas pode causar incidentes.

! Quando inserir a grelha, assegure-se de que o bloqueio esteja voltado para cima e na parte posterior da cavidade.

PT

! É importante guardar este folheto para poder consultálo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça com o aparelho.

! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

! A instalação do aparelho deve ser realizada segundo estas instruções e por pessoal profissional qualificado.

! Qualquer intervenção de regulação ou manutenção, deve ser efectuada com o fogão desligado da rede eléctrica.

Ventilação dos locais

O aparelho poderá ser instalado somente em locais permanentemente ventilados, nos termos previstos pelos regulamentos nacionais em vigor. No local no qual o aparelho é instalado deve poder chegar tanto ar quanto pedido pela regular combustão do gás (o fluxo de ar não deve ser inferior a 2 m ³ /h por kW de potência instalada). As tomadas de admissão do ar, protegidas por grades, devem ter uma conduta de ao menos 100 cm ² de secção útil e devem ser colocadas em modo que não possam ser obstruídas, mesmo parcialmente (ver figura A).

Estas tomadas de ar devem ser aumentadas de 100% - com um mínimo de 200 cm ² – no caso em que o plano de trabalho do fogão não tenha o dispositivo de segurança para a falta de chama e quando o fluxo de ar ocorre em modo indirecto a partir de locais adjacentes (ver fi gura B) - desde que não constituam partes comuns do imóvel, ambientes com perigo de incêndio ou quartos de dormir - que possuam um conduto de ventilação comunicador com a parte externa, como descrito acima.

Sala ao lado Sala a ser ventilada

A

B

Abertura para ventilação Aumento do vão entre do ar comburente a porta e o chão

! Após um uso prolongado do aparelho é aconselhável abrir uma janela ou aumentar a velocidade dos eventuais ventiladores.

Descarga dos fumos de combustão

A descarga dos fumos de combustão deve ser garantida por meio de um exaustor ligado a uma chaminé com tiragem natural de segura eficiência, ou por meio de uma ventoinha eléctrica que entre automaticamente em função cada vez que se ligar o aparelho (ver figuras).

Descarga directamente Descarga através de uma para o exterior chaminé ou uma conduta

para fumo ramifica

(reservada para

aparelhos de

cozedura).

! Os gases liquefeitos de petróleo, mais pesados que o ar, ficam em baixo, portanto os locais onde estão contidos os recipientes de GLP devem prever aberturas para o exterior para o escoamento das eventuais fugas de gás.

Os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). Manter no local somente o cilindro que estiver sendo utilizado, longe de fontes de calor (fornos, chaminés, esquentadores) que possam levá-lo a uma temperatura superior a 50°C.

Posicionamento e nivelamento

! É possível instalar o aparelho ao lado de móveis que não superem a altura do plano de trabalho.

! Assegurar-se de que a parede em contacto com a parte traseira do aparelho seja de um material não inflamável e resistente ao calor (T 90°C).

Para uma instalação correcta:

- colocar o aparelho na cozinha, na sala de jantar ou numa sala única (não na casa de banho);

- se o plano da cozinha for mais alto que o dos móveis, estes deverão ser colocados a pelo menos 600 mm do aparelho;

- se o fogão for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 420 mm. (milímetros) do plano de trabalho.

Tal distância deve ser de 700 mm se as prateleiras forem de material inflamável (ver figura);

- não colocar cortinas atrás do fogão ou a menos de 200 mm dos seus lados;

- se houver exaustor, o mesmo deverá ser instalado seguindo as indicações contidas no relativo livrete de instruções.

Nivelamento

Se for necessário nivelar o aparelho, parafusar os pés de regulação fornecidos em dotação nos específicos lugares colocados nos cantos na base do fogão (ver fi gura).

As pernas* devem ser encaixadas na base do fogão.

Ligação eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja a tabela dos Dados técnicos).

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas nacionais em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação ao gás

A ligação do aparelho à rede do gás ou à botija do gás pode ser efectuada com um tubo flexível de borracha ou de aço, conforme prescrito pelas normas nacionais em vigor e somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado (veja a etiqueta de calibragem sobre a tampa: em caso contrárioveja abaixo). Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as normas nacionais em vigor. Para facilitar a ligação, a alimentação do gás é orientável lateralmente *: inverter o porta-borracha para a ligação com a tampa de fecho e substituir a guarnição de vedação fornecida em dotação.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela “Características dos queimadores e dos bicos” (ver abaixo).

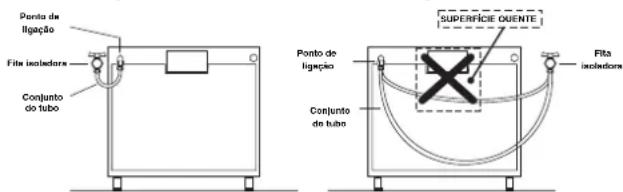

Ligação do gás com tubo flexível de borracha

Verificar que o tubo seja em conformidade com as normas nacionais em vigor. O diâmetro interno do tubo deve ser de: 8 mm para a alimentação com gás líquido; 13 mm para a alimentação com gás metano.

Quando a ligação estiver terminada, assegure-se de que o tubo:

• não esteja em contacto em ponto algum com partes que alcancem temperaturas superiores a 50°C;
• não esteja sujeito a qualquer esforço de tracção e de torção não apresente dobras nem apertos;
• não encoste em corpos cortantes, arestas agudas nem em peças móveis e não esteja esmagado;
• seja fácil de inspeccionar ao longo de todo o próprio percurso, a fim de poder-se controlar o estado de conservação do mesmo;
• tenha um comprimento menor do que 1500 mm;
• esteja bem apoiado nas duas pontas, onde deve ser fixado mediante braçadeiras de bloqueio nos termos dos regulamentos nacionais em vigor.

! Se uma ou mais destas condições não puder ser respeitada ou se o fogão for instalado conforme as condições da classe 2 – subclasse 1 (aparelho

PT

encaixando entre dois móveis), deverá ser utilizado o tubo flexível de aço (ver abaixo).

Ligação com tubo flexível de aço inoxidável com parede contínua com rosca

Verificar que o tubo e as guarnições sejam em conformidade com as normas nacionais em vigor.

Para poder instalar o tubo, elimine o porta-borracha presente no aparelho (a junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica).

! Efectuar a ligação em modo que o comprimento da tubagem não supere os 2 metros de extensão máxima e assegurar-se de que o tubo não entre em contacto com partes móveis e não seja esmagado.

Controle da vedação

Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

É possível adaptar o aparelho a um tipo de gás diferente daquele para o qual foi preparado (indicado na etiqueta de calibragem na tampa).

Adaptação ao plano de cozedura

Substituição dos bicos dos queimadores do plano:

1. retire as grades e desenfie os queimadores das suas sedes;

2. desparafusar os bicos utilizando uma chave a tubo de 7 mm (ver figura), e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela "Características dos queimadores e dos bicos");

3. coloque outra vez todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

Regulação do mínimo dos queimadores do plano:

1. coloque a torneira na posição de mínimo;
2. retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.
   ! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo;

1. verifique em seguida se ao girar rapidamente a torneira da posição de máximo até a de mínimo, o queimador não se apague;
   ! Os queimadores do plano não precisam de nenhuma regulação do ar primário.
   ! Após a regulação com um gás diferente daquele com o qual foi aferido o aparelho, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás, que pode ser encontrada junto aos nossos Centros de Assistência Técnica Autorizados.
   ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão conforme as Normas Nacionais em vigor sobre os “reguladores para gás canalizados”.

Substituição dos bicos do queimador de tripla coroa

1. retire as grelhas e extraia os queimadores das suas sedes. O queimador é composto por duas partes separadas (ver figuras);
2. desenrosque os bicos, utilizando uma chave de tubo de 7 mm. Troque os bicos por outros adequados ao novo tipo de gás (ver a tabela 1). Os dois bicos têm furos idênticos.
3. volte a colocar todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

• Regulação do ar primário dos queimadores
  Os queimadores não necessitam de qualquer regulação de ar primário.

• Regulação dos mínimos

• Coloque a torneira na posição de mínimo;

• Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.
• Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
• Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.
• Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.
! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica.
! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

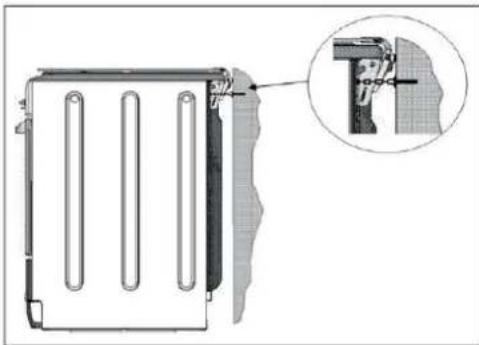

A correia de segurança

! Para evitar a queda acidental do aparelho, por exemplo, por uma criança subir para a porta do forno, DEVE ser instalada a correia de segurança fornecida! O fogão é instalado com uma correia de segurança fixada com um parafuso (não fornecido com o fogão) à parede atrás do aparelho, à mesma altura que a correia é fixada ao aparelho.

Seleccione o parafuso e bucha de acordo com o tipo de material da parede atrás do aparelho.

Se a cabeça do aparelho tiver um diâmetro inferior a 9 mm, deve ser usada uma anilha. As paredes de betão requerem um parafuso com pelo menos 8 mm de diâmetro e 60 mm de comprimento.

Assegure-se de que a correia seja fixada à parede traseira do fogão e à parede, tal como mostrado na figura, para que esteja bem esticada após a instalação e paralela ao nível do chão.

DADOS TÉCNICOS
Medidas Forno HxLxP	32x43,5x40 cm
Volume	Litros 58
Medidas úteis da gaveta estufa	largura 42 cm, profundidade 44 cm, altura 8,5 cm
Queimadores	adaptáveis a todos os tipos de fog?es a gás indicados na placa de identificação?o situada no interior da parte escamoteável ou, uma vez aberto o compartimento aquecedor de alimentos, na parede interna esquerda.
Tensão e frequência de fornecimento	veja a placa das características
ETIQUETA DE ENERGIA	Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304 Consumo de energia com convecção Natural – função de aquecimento: □ Tradicional; Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: 📄 Pastelaria.
	Directivas Comunitárias: 2006/95/EC de 12/12/06 (Baixa Tensão) e posteriores modificações – -2004/108/EC de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 2009/142/EC de 30/11/09 (Gás) e posteriores modificações - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

O placa de identificação o e' situada no interior da parte escamoteável ou, uma vez aberto o compartimento aquecedor de alimentos, na parede interna esquerda

Tabela das características dos queimadores e bicos

Tabela 1				Gás Líquido				Gás Natural
Queimador	Diâmetro (mm.)	Potência térmica kW (p.c.s.*)		By-pass 1/100 (mm)	bico 1/100 (mm)	vazão* g/h		bico 1/100 (mm)	vazão* l/h
		Nominal	Reduzida			***	**
Rápido (Grande)(R)	100	3.00	0.70	41	87	218	214	128	286
Semi Rápido (Médio)(S)	75	1.90	0.40	30	69	138	136	104	181
Auxiliar (Pequeno)(A)	51	1.00	0.40	30	50	73	71	78	95
Tripla Corona (TC)	130 3.	25	1.50	63	2x65	236	232	2x99	309
Pressões de fornecimento	Nominal (mbar)					28-30	37	20
	Mínima (mbar)					20	25	17
	Máxima (mbar)					35	45	25

* A 15°C 1013 mbars-gás seco ** Propano P.C.S. = 50,37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

H6TMH6AG TK

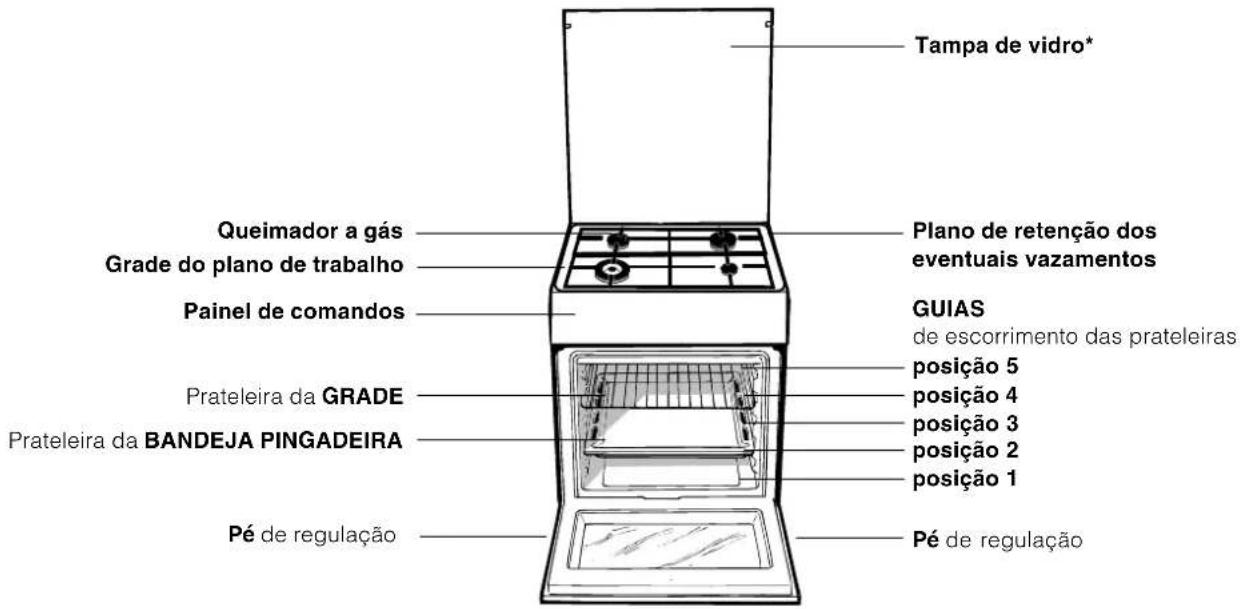

Vista de conjunto

Painel de comandos

Utilização do plano de cozedura

Acendimento dos queimadores

Em correspondência com cada selector de QUEIMADOR está indicado um círculo cheio para o queimador associado.

Para acender um queimador do plano de cozedura:

1. aproximar uma chama ou um acendedor ao queimador;
2. pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR no símbolo da chama máxima ♠;
3. regular a potência da chama desejada, girando no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR: no mínimo ♠, no máximo ♠ ou numa posição intermediária.

Se o aparelho for equipado com dispositivo de acendimento

electrónico* (ver figura, C) será suficiente pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR no símbolo de chama mínima, até o acendimento. Pode ocorrer

que o queimador se apague no momento em que se solta o selector. Neste caso, repetira operação mantendo pressionado o selector por mais tempo.

! Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Regulação da chama por níveis

A intensidade da chama dos queimadores pode ser regulada através do manípulo com 6 níveis de potência, do máximo ao mínimo, com 4 posições intermédias:

ao rodar o manípulo, ouve um clique que indica a passagem de nível.

O sistema permite uma regulação de potência muito mais precisa, permite repetir a intensidade da chama e identificar facilmente o nível preferido para as várias cozeduras.

Se o aparelho for equipado com um dispositivo de segurança*(X) para a falta de chama, mantenha pressionado o selector do QUEIMADOR por aproximadamente 2-3 segundos para manter acesa a chama e activar o dispositivo.

Para apagar o queimador, girar o selector até que se apague •.

Conselhos práticos para utilização dos queimadores

Para um melhor rendimento dos queimadores e um consumo mínimo de gás é necessário usar recipientes de fundo chato, dotados de tampa e proporcionados ao queimador:

Para identificar o tipo de queimador, veja os desenhos presentes no parágrafo "Características dos queimadores e bicos".

! Nos modelos equipados de grade de redução, a mesma deverá ser utilizada somente para o queimador auxiliar, quando forem utilizados recipientes de diâmetro menor de 12 cm.

Queimador Diámetro Recipientes (cm)
Rápido (R) 24 - 26
Semi Rápido (S) 16 - 20
Auxiliar (A) 10 - 14
Coroa Tripla (TC) 24 - 26

! Em cada selector está indicada a posição da chapa eléctrica correspondente.

Utilização do forno

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno.
! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.
! Antes do uso, remova taxativamente as películas de plástico posicionadas aos lados do aparelho.

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.

2. Escolha a temperatura recomendada para o programa ou aquela desejada girando o selector do TERMÓSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na específica tabela (veja a Tabela de cozedura no forno).

Durante a cozedura é sempre possível:

• modificar o programa de cozedura mediante o selector dos PROGRAMAS;
• modificar a temperatura mediante o selector do TERMÓSTATO;
• interromper a cozedura se recolocar o selector dos PROGRAMAS na posição "0".

! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Indicador do TERMÓSTATO

Se estiver ligado significa que o forno está a produzir calor. Desliga-se quando no interior do forno for alcançada a temperatura seleccionada. A esta altura, o indicador começa a piscar indicando que o termóstato está a funcionar e mantém constante a temperatura.

Indicador luminoso FUNCIONAMENTO FORNO

Acende-se girando o selector dos PROGRAMAS em qualquer posição diferente do "0" e fica acesa até quando o forno estiver a funcionar. Seleccionando com o selector, a luz acende-se sem activar algum elemento aquecedor.

Programas de cozedura

! Para todos os programas pode ser definida uma temperatura entre 60°C e MÁX., excepto:

• GRILL (é aconselhável configurar somente em MÁX.);
• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).

Programa de FORNO TRADIÇÃO

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar um único tabuleiro: com mais de um tabuleiro haverá má distribuição da temperatura.

Programa

FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações "mignon" em 3 prateleiras simultaneamente.

Programa de FAST COOKING

Activam-se os elementos aquecedores e entra em funcionamento a ventoinha para proporcionar um calor constante e uniforme.

Este programa não necessita de aquecimento prévio. Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

Programa de

COZEDURA MÚLTIPLA

Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

Programa do FORNO PARA PIZZA

Activam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

Programa de GRILL

Activa-se a parte central do elemento aquecedor superior. Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial (bifes de vitela ou vaca, filés, entrecôte). É um programa de baixos consumos, ideal para grelhar pratos de pequenas dimensões. Colocar os alimentos no meio da grelha, pois os alimentos colocados nos cantos ficam crus.

Programa GRATIN

Activa-se o elemento aquecedor superior e começam a funcionar a ventoinha e o espeto rotatório (se houver). Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentarse o poder de penetração do calor.

! As cozeduras GRILL e GRATIN devem ser efectuadas com a porta fechada.

Programa DESCONGELAMENTO

O ventilador localizado na parte inferior do forno torna o ar circular a temperatura ambiente em torno do alimento. isto é recomendado para o descongelamento de todos os tipos de alimentos, mas em

em particular para tipos de alimentos delicados que não requerem de calor, como por exemplo: sorvete bolos, creme ou sobremesas de nata, bolos de frutas. Ao utilizar o ventilador, o tempo de descongelamento é aproximadamente metade. No caso de de carne, peixe e pão, é possível acelerar o processar utilizando o modo de "multi-cozedura" e definindo o temperatura a 80° - 100°C.

Programa INFERIOR VENTILATO

O elemento de aquecimento inferior eo ventilador é ativado, o que permite a distribuição de calor no interior do conjunto cavidade do forno. Esta combinação é útil para luz de cozimento de legumes e peixe.

Programa INFERIOR

Transforma o elemento de aquecimento abaixo. este posição de toque é recomendado para cozinhar alimentos (colocados em assadeiras) que já estão bem cozidos na superfície, mas ainda estão internamente macio, ou doce com frutas ou cobertura de geléia, requerendo a cor da superfície moderado. Importante que esta função não permite atingir o pleno a temperatura no interior do forno (250 °C), de modo cozinhar, portanto, não é aconselhável mantendo sempre o forno a esta posição, a menos que bolos interessados exigindo uma temperatura não superior a 180 °C.

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: estes recebem directamente ar quente que poderia provocar queimaduras em alimentos delicados.

COZEDURA MÚLTIPLA

• Utilize as posições 2 e 4 dos tabuleiros, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira embaixo e a grade em cima.

GRILL

- Nas cozeduras de GRILL coloque a grelha na posição 5 e a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). Nas cozeduras GRATIN coloque a grelha na posição 2 ou 3 e a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura.

- É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato.

FORNO para PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno.
  Se utilizar a bandeja pingadeira aumentará os tempos de cozedura
  e dificilmente será obtida uma pizza crocante.

- No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do forno(1).

Para retirar completamente as grelhas, tal como indicado no desenho, basta levantá-las, segurando-as pela parte da frente, e puxá-las (2).

ATENÇÃO! O sobretampo de vidro pode fragmentar se estiver quente. Desligar todos os queimadores e eventuais placar eléctricas antes de o fechar.

Depois de ligar à rede eléctrica ou depois de um corte de corrente o ecrã piscará com: 0:00

Para acertar a hora:

1. carregue contemporaneamente nas teclas DURAÇÃO DA COZEDURA ☐ e FIM DA COZEDURA ☐;

2. dentro de 4 segundos ajuste a hora exacta carregando nas teclas ☐ e ☐. Com a tecla ☐ o tempo aumenta; com a tecla ☐ o tempo diminui.

Depois de ter regulado a hora, o programador passa automaticamente para a posição manual.

Com o contador de minutos pode-se programar uma contagem regressiva no fim da qual o aparelho emitirá um sinal acústico.

1. carregue nas teclas ⊕ e ⊖ para regular o tempo desejado;

2. quando soltam-se as teclas começa a contagem regressiva e no visor aparece a hora actual:

10:00

1. no final do tempo tocará um sinal acústico que pode ser parado se for premida uma tecla qualquer (excepto as teclas ⊕ e □): o símbolo △ apaga-se.

! O contador de minutos não comanda o forno para acender-se ou apagar-se.

Regular o volume do sinal acústico

Depois de ter escolhido e confirmado as regulações do relógio, mediante a tecla ☐ é possível regular o volume do sinal acústico.

Programar a duração de uma cozedura com início posterior.

Em primeiro lugar, deve-se decidir o programa de cozedura e a temperatura desejados, actuando nos selectores PROGRAMAS e TERMOSTATO do forno.

A esta altura é possível programar a duração de uma cozedura:

1. carregue na tecla DURAÇÃO DA COZEDURA;

2. dentro de 4 segundos ajuste a duração da cozedura desejada carregando nas teclas ☐ e ☐. Se, por exemplo, for programada uma duração de 30 minutos, no visor aparece:

^ 0·30

1. ao soltar-se as teclas, depois de 4 segundos, no visor aparece novamente a hora actual (por exemplo, as 10:00) com o símbolo e a letra A (AUTO):

Em seguida deve-se programar a hora para terminar a cozedura:

1. carregue na tecla FIM DA COZEDURA 😊;

2. dentro de 4 segundos ajuste a hora do fim da cozedura desejada carregando nas teclas e Se, por exemplo, desejar terminar a cozedura as 13:00, no visor aparecerá:

^13·00

1. ao soltar-se as teclas, depois de 4 segundos, no visor aparece novamente a hora actual (por exemplo, as 10:00) com a letra A (AUTO):

^10·00

Conforme o exemplo proposto, o forno acende-se automaticamente às 12:30 de modo que termine depois de 30 minutos, antes das 13:00.

Programar a duração de uma cozedura com início posterior.

Seguir o procedimento para programar a duração da cozedura descrita acima (pontos 1-3).

! A letra A acesa recorda que foi realizada a programação de duração e de final de cozedura com funcionamento AUTO. Para voltar ao funcionamento manual do forno, depois de cada cozedura AUTO carregue novamente nas teclas DURAÇÃO DA COZEDURA 📋 e FIM DA COZEDURA 🌐.

! O símbolo ____ permanece aceso junto ao forno durante toda a cozedura.

A qualquer momento é possível visualizar a duração programada, carregando na tecla DURAÇÃO DA COZEDURA ☑, e é possível visualizar a hora do final da cozedura carregando na tecla FIM DA COZEDURA ☑. No final da cozedura, tocará um sinal acústico. Para interrompê-lo, carregue uma tecla qualquer, excepto as teclas ☑ e ☐.

Anular uma cozedura programada.

Carregue contemporaneamente nas teclas DURAÇÃO DA COZEDURA 📋 e FIM DA COZEDURA 📋.

Corrigir ou cancelar os dados programados.

Os dados programados podem ser modificados a qualquer momento carregando na tecla correspondente (CONTADOR DE MINUTOS, DURAÇÃO DA COZEDURA ou FIM DA COZEDURA) e carregando na tecla ☐ ou ☐. Ao cancelar a duração de cozedura, cancela-se automaticamente também o final da cozedura e vice-versa.

No caso de funcionamento programado, o aparelho não aceita tempos de final de cozedura anteriores ao de início de cozedura propostos pelo próprio aparelho.

Tabela de cozedura no forno
PT

Programas	Alimentos	Peso (Kg)	Posição das prateleiras	Pré aquecimento (minutos)	Temperatura aconselhada	Duração da cozedura (minutos)
Forno Tradicional	Pato	1	3	15	200	65-75
	Carne de vitela ou vaca assada	1	3	15	200	70-75
	Carne de porco assada	1	3	15	200	70-80
	Biscoitos (de massa tenra)	-	3	15	180	15-20
	Tortas doces	1	3	15	180	30-35
Forno para Pastéis	Tortas doces	0.5	3	15	180	20-30
	Torta de fruta	1	2 ou 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Pão-de-ló	0.5	3	15	160	25-30
	Crêpes recheadas (em 2 prateleiras)	1.2	2 ou 4	15	200	30-35
	Queques pequenos (em 2 prateleiras)	0.6	2 ou 4	15	190	20-25
	Salgadinhos folhados como queijo (em 2 prateleiras)	0.4	2 ou 4	15	210	15-20
	Bignés (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Biscoitos (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Merengues (em 3 prateleiras)	0.5	1 e 3 e 5	15	90	180
Cozinha Rápida	Congelados
	Pizza	0.3	2	-	250	12
	Misto abóbora e camarão panado	0.4	2	-	200	20
	Torta rústica de espinafre	0.5	2	-	220	30-35
	Panzerotte	0.3	2	-	200	25
	Lasanha	0.5	2	-	200	35
	Páezinhos doirados	0.4	2	-	180	25-30
	Bolinhos de frango	0.4	2	-	220	15-20
	Pré-cozidos
	Asas de frango doiradas	0.4	2	-	200	20-25
	Comidas Frescas
	Biscoitos (de massa tenra)	0.3	2	-	200	15-18
	Plum cake	0.6	2	-	180	45
	Salgadinhos folhados de queijo	0.2	2	-	210	10-12
Cozedura Múltipla	Pizza (em 2 prateleiras)	1	2 ou 4	15	230	15-20
	Lasanha	1	3	10	180	30-35
	Cordeiro	1	2	10	180	40-45
	Frango assado com batatas	1+1	2 ou 4	15	200	60-70
	Cavala	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bignés (em 2 prateleiras)	0.5	2 ou 4	10	190	20-25
	Biscoitos (em 2 prateleiras)	0.5	2 ou 4	10	180	10-15
	Pão-de-ló (em 1 prateleira)	0.5	2	10	170	15-20
	Pão-de-ló (em 2 prateleiras)	1	2 ou 4	10	170	20-25
	Tortas salgadas	1.5	3	15	200	25-30
Forno para Pizza	Pizza	0.5	3	15	220	15-20
	Carne de vitela ou vaca assada	1	2	10	220	25-30
	Frango	1	2 ou 3	10	180	60-70
Grill	Linguado e chocas	0.7	4	-	Max	10-12
	Espetinhos de calamares e camarão	0.6	4	-	Max	8-10
	Chocas	0.6	4	-	Max	10-15
	Filé de bacalhau	0.8	4	-	Max	10-15
	Verduras na grelha	0.4	3 ou 4	-	Max	15-20
	Bife de vitela	0.8	4	-	Max	15-20
	Chouriças	0.6	4	-	Max	15-20
	Hambúrgueres	0.6	4	-	Max	10-12
	Cavala	1	4	-	Max	15-20
	Tostas (ou pão torrado)	4 ou 6	4	-	Max	3-5
Gratin	Frango na grelha	1.5	2	10	200	55-60
	Chocas	1.5	2	10	200	30-35
Base Ventilada	Goraz	0.5	3	18'	170-180	25-35
	Filete de bacalhau	0.5	3	16'	160-170	15-20
	Badejo em folha de alumínio	0.5	3	24'	200-210	35-45
	Mistura de vegetais (tipo ratatouille)	0.8 - 1,0	3	21'	190 -200	50 - 60
	Vegetais bem cozinhados	1,5 - 2,0	3	20'	180 - 190	55 - 60
	Para aperfeiçoar cozinharForno Base

Precauções e conselhos

PT

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança.

Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

- Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

- Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

- Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

- O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

- Este folheto diz respeito a um aparelho de classe 1 (isolado) ou classe 2 - subclasse 1 (situado entre dois móveis).

- Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

- Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do aparelho.

- Não tape as aberturas de ventilação e de eliminação de calor.

- Utilize luvas de forno para colocar e tirar recipientes;

- Não utilize líquidos inflamáveis (álcool, gasolina, etc.) perto do aparelho enquanto este estiver funcionando.

- Não guarde material inflamável no vão inferior de depósito ou no forno: se o aparelho for inadvertamente colocado a funcionar, poderia incendiar-se.

- As superfícies internas da gaveta (se presente) podem ficar muito quentes.

- Controlar sempre que os botões estejam na posição - quando o aparelho não é utilizado.

- Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

- Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

- Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contactar a Assistência.

- Não coloque objectos pesados sobre a porta do forno aberta.

- Não é previsto que este aparelho seja utilizado

por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o aparelho.
• Se o fogão for colocado sobre um estrado, tome as providências necessárias para que o aparelho não escorregue do estrado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade.
• É recomendável realizar as cozeduras GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. Enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• As grades, as sobretampas, as coroas distribuidoras de chamas e os queimadores do plano de cozedura são extraíveis para facilitar a limpeza; lave-os com água quente e detergente não abrasivo, tendo o cuidado de remover toas as incrustações e aguardar até que estejam perfeitamente enxutos.
• Limpar frequentemente a parte terminal dos dispositivos de segurança* para a falta de chama.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.
• Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro.
• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar louça.
• Evite fechar a tampa de vidro enquanto os queimadores estiverem acesos ou ainda quentes.

Verificação das guarnições do forno

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica Autorizado mais próximo. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituir a lâmpada de iluminação do forno

1. Após ter desligado o forno da electricidade, remova a tampa de vidro do porta-lâmpadas (ver fi gura).
2. Desenrosque a lâmpada e troque-a por outra análoga: tensão 230V, potência 25 W, engate E 14.
3. Monte novamente a tampa e

restabeleça a ligação eléctrica do forno. ! Não utilizar a lâmpada do forno como iluminação de ambientes

Manutenção das torneiras do gás

Com o tempo pode ocorrer que uma torneira se bloqueie ou apresente dificuldades na rotação, portanto será necessário substitui-la.

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

Assistência técnica

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Limpando o vapor assistida forno:

Este método de limpeza é recomendado especialmente depois de cozinhar muito gordurosos (carne assada).

Este processo de lavagem permite a facilitar a remoção da sujidade das paredes do forno, através da geração de vapor, que é criada no interior da cavidade de uma limpeza mais fácil.

! Importante! Antes de começar a limpeza a vapor:
-Remover qualquer resíduo de alimentos e gordura da parte inferior do forno.
- Remova todos os acessórios (grelhas e bandejas de gotejamento).

Execute as operações acima, recomendamos o seguinte procedimento:

1. despeje 300 ml de água na assadeira no forno, colocando-o na prateleira de baixo. Nos modelos em que a chapa não estiver presente, use uma assadeira e coloque sobre a grelha na prateleira inferior;

2. selecionar a função do forno "HYDROCLEAN" e defina a temperatura para 100 °C;

3. mantê-lo no forno durante 15 minutos;
4. desligar o forno;
5. Após o resfriamento do forno, você pode abrir a porta para completar a limpeza com água e um pano úmido;
6. eliminar qualquer água residual a partir da cavidade depois de terminar a limpeza

No caso de limpeza a vapor feito depois de cozinhar, especialmente gordura ou sujeira é difícil de remover, pode ser necessário para completar a limpeza com o método tradicional descrito no parágrafo anterior.

! Realize a limpeza apenas no forno frio!

PT

Desmontagem e montagem da porta do forno:

1. Abrir a porta
2. Rode completamente para trás os ganchos das

dobradiças da porta do forno (veja a foto)

1. Feche a porta até ao limite do do gancho (a porta permanecerá aberta até cerca de 40°) (consulte a foto)

1. Pressione os dois botões no perfil superior e retire o perfil (consulte a foto)

1. Remova a placa de vidro e execute a limpeza tal como indicado no capítulo: "Manutenção e cuidados".

ATENÇÃO! Forno não deve ser operado com interior porta de vidro removido!

ATENÇÃO! Ao remontar a porta interna vidro inserir o painel de vidro correctamente para que o texto por escrito no painel não é revertida e pode ser facilmente legíveis.

1. Volte a montar o perfil; ouvirá um clique quando a peça estiver montada correctamente.
2. Abra completamente a porta.
3. Volte a fechar os grampos (ver foto)

1. Será agora possível fechar completamente a porta, para utilizar o forno normalmente.
