MANUAL DE UTILIZADOR RCD 10.5ET DOMETIC

PT Frigorífico com compressor Manual de instruções .....96

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir sempre a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.

Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com.

Índice

1 Explicação dos símbolos 96
2 Indicações de segurança 97
3 Utilização adequada....102
4 Descrição técnica .....102
5 Utilizar o frigorífico .....105
6 Armazenar o frigorífico....110
7 Resolução de falhas....111
8 Limpeza e manutenção....114
9 Garantia....116
10 Eliminação....116
11 Dados técnicos ..... 117

1 Explicação dos símbolos

AVISO!

Indicação de segurança: Indica uma situação perigosa que, se não for evitada, pode causar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: Indica uma situação perigosa que, se não for evitada, pode causar ferimentos ligeiros ou moderados.

NOTA!

Indica uma situação que, se não for evitada, pode causar danos materiais.

OBSERVAÇÃO

Informações suplementares para a utilização do produto.

2 Indicações de segurança

2.1 Princípios básicos de segurança

AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves.

Risco de eletrocussão

• Apenas técnicos qualificados podem executar a montagem e a remoção do frigorífico.
• Não coloque o frigorífico em funcionamento se este apresentar danos visíveis.
• As reparações neste frigorífico só podem ser realizadas por técnicos especializados. Reparações inadequadas podem levar a perigos graves ou a danos no frigorífico.
• Se o cabo de alimentação deste frigorífico estiver danificado, terá de ser substituído pelo fabricante, pelo serviço de assistência técnica ou por uma pessoa com qualificações equivalentes, de forma a evitar riscos de segurança.
• Ao posicionar o frigorífico, certifique-se de que o cabo de alimentação não fica preso nem é danificado.
• Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do frigorífico.
• Ligue o aparelho a tomadas que garantam uma ligação adequada, sobretudo se for necessário ligar o aparelho à terra.

Perigo de incêndio

- O refrigerante no circuito de refrigeração é altamente inflamável e, em caso de fuga, os gases de combustão podem acumular-se se o aparelho estiver numa divisão pequena.

Em caso de danos no circuito de refrigeração:

• Mantenha chamas sem proteção e potenciais fontes de ignição afastadas do frigorífico.
• Ventile bem a divisão.
• Desligue o frigorífico.

• O circuito de refrigeração contém uma pequena quantidade de um refrigerante ecológico mas inflamável. Este produto não é prejudicial para a camada de ozono e não aumenta o efeito de estufa. Qualquer refrigerante vazado pode incendiar-se.
• Não utilize nem armazene o frigorífico em espaços confinados com pouco ou nenhum fluxo de ar.
• Mantenha o nicho de instalação destinado ao frigorífico livre de componentes elétricos e de lâmpadas que produzam faíscas ou arcos (p. ex., caixas de relés ou fusíveis) durante o seu funcionamento normal ou com anomalias.

Perigo de explosão

• Não borrifar aerossóis nas proximidades do frigorífico enquanto este estiver em funcionamento.
• Não guarde no frigorífico substâncias com risco de explosão, como, por exemplo, latas de aerossóis com gás inflamável.

Risco para a saúde

• Este frigorífico pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do frigorífico de forma segura e compreenderem os perigos implicados.
• Crianças com idades entre os 3 e os 8 anos podem encher e esvaziar o frigorífico.
• A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.
• As crianças devem ser supervisionadas para assegurar que não brincam com o frigorífico.

Risco de as crianças ficarem presas

• Certifique-se de que as prateleiras estão instaladas e fixadas para que não seja possível crianças trancarem-se dentro do frigorífico.

• Antes da eliminação do seu frigorífico usado:

• Desmonte as gavetas.

• Deixe ficar as prateleiras no frigorífico para que as crianças não entrem nele.
• Retire as portas.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.

Risco para a saúde

• Para evitar riscos devido à instabilidade do frigorífico, este tem de ser fixado de acordo com as instruções de montagem.
• Mantenha as aberturas de ventilação existentes no frigorífico e no respetivo compartimento ou na estrutura encastrada sempre desobstruídas.
• Não utilize ferramentas mecânicas ou outros meios de acelerar o processo de descongelamento para além dos recomendados pelo fabricante.
• Não abra nem danifique, em caso algum, o circuito de refrigeração.
• Não utilize aparelhos elétricos dentro do frigorífico, exceto se estes aparelhos elétricos tiverem sido recomendados para isso pelo fabricante.

Perigo de ferimentos

• Não utilize nem armazene materiais inflamáveis neste frigorífico ou nas suas proximidades.
• Não coloque objetos em cima deste frigorífico nem os encoste ao mesmo.
• Não modifique este frigorífico.

• Verifique se a indicação de tensão na placa de dados corresponde à da fonte de alimentação existente.
• Não coloque o frigorífico na proximidade de fontes de calor (aquece-dores, luz solar direta, fornos a gás, etc.).
• Mantenha a abertura de condensação sempre limpa.
• Ao limpar o veículo, não utilize qualquer aparelho de limpeza de alta pressão na zona da grelha de ventilação.
• O frigorífico não pode ser exposto à chuva.

2.2 Segurança durante o funcionamento

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.

Risco para a saúde

• Certifique-se de colocar no frigorífico apenas produtos que possam ser refrigerados à temperatura selecionada.
• Os géneros alimentícios só podem ser guardados nas embalagens originais ou em recipientes adequados.
• Abrir a porta durante longos períodos pode provocar um aumento significativo da temperatura nos compartimentos do frigorífico.
• Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis.
• Guarde a carne e o peixe crus no frigorífico em recipientes adequados para que não entrem em contacto com outros géneros alimentícios nem possam pingar para os mesmos.
• Se o frigorífico ficar vazio durante longos períodos:
• Desligue o frigorífico.
• Descongele o frigorífico.
• Limpe e seque o frigorífico.
• Deixe a porta aberta para impedir o crescimento de dolor no interior do frigorífico.

Perigo de ferimentos

• Não mexa no encosto da tampa com os dedos.
• Antes de iniciar a viagem, feche e bloqueie a porta do frigorífico.
• O sistema de refrigeração situado na parte posterior do frigorífico aquece muito durante o funcionamento. Proteja-se contra o contacto com componentes quentes ao remover as grelhas de ventilação.

• Não se apoie na porta do frigorífico aberta.
• Armazene os objetos pesados como, por exemplo, garrafas ou latas exclusivamente na porta do frigorífico, no tabuleiro para legumes ou na prateleira inferior.
• Se o frigorífico possuir uma porta dupla e a porta não estiver devidamente trancada do lado oposto, pressione a parte superior e inferior desse lado até que a porta encaixe corretamente.
• Certifique-se de que as aberturas de ventilação não estão tapadas.

- Perigo de sobreaquecimento!

Certifique-se sempre de que a ventilação é suficiente para que o calor gerado durante o funcionamento seja devidamente dissipado. Certifique-se de que o frigorífico está posicionado a uma distância suficiente de paredes ou objetos de modo a que o ar possa circular.

• Não verta líquidos nem gelo para o interior.
• Proteja o frigorífico e o cabo do calor e da humidade.

OBSERVAÇÃO

• Consulte o fabricante do seu veículo para esclarecer se a gestão de bateria do veículo desliga o frigorífico como medida de proteção da bateria.
• Coloque a porta do frigorífico e a porta do congelador na posição de inverno se o frigorífico não for utilizado durante um longo período de tempo. Assim, evita-se a formação de dolor.
• Para temperaturas ambiente entre +15 °C e +25 °C, selecione a definição de temperatura média.
• Para evitar desperdício alimentar, observe o seguinte:

- Mantenha as oscilações de temperatura o mais reduzidas possível. Abra o congelador apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário. Armazene os alimentos de modo a que o ar continue a circular bem.

• Se for possível ajustar a temperatura: Ajuste a temperatura à quantidade e ao tipo de alimentos.
• Guarde os diferentes tipos de alimentos de acordo com as imagens.
• Os alimentos podem absorver ou libertar facilmente cheiro ou sabor. Armazene os alimentos sempre bem cobertos ou em recipientes/garrafas fechadas.

2.3 Segurança durante o funcionamento a corrente contínua

- Seleccione o funcionamento a corrente contínua apenas se o motor do veículo estiver a trabalhar e fornecer tensão suficiente ao sistema de iluminação, ou se estiver a utilizar um monitorizador da bateria.

3 U t i l i z a ç ã

O frigorífico é adequado para:

- Montagememcaravanaseautocaravanas

- Refrigeração, ultracongelamento e armazenamento de géneros alimentícios

O frigorífico não é adequado para:

- Armazenar medicamentos

- Armazenar substâncias corrosivas ou substâncias que contenham solventes

- Congelar rapidamente géneros alimentícios

O frigorífico está concebido para a instalação num móvel ou num nicho de instalação.

Este frigorífico não está concebido para ser utilizado em aplicações domésticas.

O compartimento para produtos congelados é adequado para armazenar géneros alimentícios pré-congelados, armazenar ou fazer gelado e fazer cubos de gelo. Não se destina a congelar géneros alimentícios previamente descongelados.

Este produto destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções.

Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do produto. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.

O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:

• Montagem ou ligação incorreta, incluindo sobretensões
• Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no presente manual

A Dometic reserva-se o direito de alterar o design e as especificações do produto.

4 Descrição técnica

O frigorífico é um frigorífico de compressor e está concebido para funcionar com uma fonte de alimentação de 12 V---.

OBSERVAÇÃO

Para operar de forma segura os consumidores de 12 V na caravana durante a condução, há que garantir que o trator fornece uma tensão suficiente. Em alguns veículos, o sistema de gestão da bateria pode desligar automaticamente os consumidores para proteger a bateria do veículo. Informe-se junto do fabricante do seu veículo.

4.1 Elementos de comando e de indicação

RCD10.5ET, RCD10.5XET

O monitor TFT apresenta os seguintes elementos de funcionamento e de indicação (fig. 1 A, página 4):

Símbolo Descrição
	Indicador da definição de temperatura
	Floco de neve azul: o compressor está a funcionar
	Floco de neve branco: o compressor não está a funcionar
	Funcionamento a corrente contínua
	Indicação de aviso com código de erro
User mode	Modo de utilizador:
	Modo PERFORMANCEÉ possível selecionar todas as definições do termós-tatoO compressor funciona no modo de rotação elevada definido pelas configurações de intensidade em que o compressor funciona a diferentes velocidadesO ventilador externo funciona no modo de rotação elevada
	Modo QUIETÉ possível selecionar as definições do termóstato 1, 2 e 3O compressor funciona no modo de rotação baixaO ventilador externo funciona no modo de rotação baixa
	Modo BOOSTAs definições do termóstato estão fixadas no máximoO compressor funciona no modo de rotação elevadaO ventilador externo funciona no modo de rotação mais elevada
Settings	Configurações
	Aquecedor da armaçãoo símbolo acende-se quando o aquecedor da armaçãose encontra em funcionamento. O aquecedor da armaçãodo compartimento para produtos congelados reduza condensação.
	O símbolo acende-se quando o frigorífico está ligado ao bus Cl.
	O símbolo acende-se quando o dispositivo de segurançapara crianças está ativado:Prima o botão rotativo 3 vezes em 1,5 segundos paradesbloquear os comandos.Após 10 segundos de inatividade, os comandos bloquearão outra vez automaticamente.
	Sinal sonoro desligado:As mensagens de erro, as mensagens de aviso e a abertura da porta durante um período de tempo prolongadonão são sinalizadas acusticamente.
	Confirmação da seleção e regresso ao menu principal

RCD10.5ES, RCD10.5XES

O monitor LED apresenta os seguintes elementos de funcionamento e de indicação (fig. 1 B, página 4):

Símbolo Descrição
1	Botão de ligar/desligar
	Modo PERFORMANCEÉ possível selecionar todas as definições do termóstatoO compressor funciona no modo de rotação elevada definido pelas configurações de intensidade em que o compressor funciona a diferentes velocidadesO ventilador externo funciona no modo de rotação elevada
	Modo QUIETÉ possível selecionar as definições do termóstato 1, 2 e 3O compressor funciona no modo de rotação baixaO ventilador externo funciona no modo de rotação baixa
	Modo BOOSTAs definições do termóstato estão fixadas no máximoO compressor funciona no modo de rotação elevadaO ventilador externo funciona no modo de rotação mais elevada
	Aviso de erro
	Indicador de temperatura
	Botão de seleção do modo
	Botão seletor da temperatura

5.1 Antes da primeira utilização

• Por razões de higiene, antes de colocar o frigorífico novo em funcionamento, limpe o interior e o exterior com um pano húmido.
• Ao utilizar o frigorífico pela primeira vez, poderá ocorrer a formação de um ligeiro odor que se dissipará passadas algumas horas. Areje bem o habitáculo.

▶ Não armazene alimentos no frigorífico durante as primeiras 4 horas após a colocação em funcionamento.
▶ Proteja o interior do veículo contra um aquecimento excessivo (p. ex., com cortinas de proteção contra o sol nas janelas, ar condicionado).
▶ Proteja o frigorífico da luz solar direta (p. ex., com cortinas de proteção contra o sol nas janelas).

5.2 Indicações para armazenar géneros alimentícios

PRECAUÇÃO! Risco para a saúde

Se o frigorífico estiver exposto a uma temperatura ambiente inferior a +10 °C durante um período de tempo prolongado, não é possível garantir uma temperatura uniforme do compartimento para produtos congelados. Tal pode levar a um aumento da temperatura no compartimento para produtos congelados e ao descongelamento dos alimentos aí guardados.

• O peso máximo por prateleira da porta é de 3 kg. O peso máximo para toda a porta é de 7,5 kg.
• Não guarde bebidas com gás no compartimento para produtos congelados.

A potência de refrigeração pode ser afetada pelos seguintes fatores:

• temperatura ambiente (p. ex., quando o veículo está exposto à luz solar direta)
• quantidade de géneros alimentícios a refrigerar
• frequência de abertura da porta

Estacione o veículo na horizontal, especialmente durante a primeira colocação em funcionamento e o enchimento do frigorífico antes de iniciar uma viagem.

▶ Armazene os géneros alimentícios conforme ilustrado (fig. 1, página 4).

5.3 Poupar energia

• Abra o frigorífico apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário.
• Primeiro, deixe as refeições quentes arrefecer antes de as refrigerar no aparelho.
• Descongele o frigorífico assim que se formar uma camada de gelo.
• Evite temperaturas internas desnecessariamente baixas.
• Para um consumo de energia otimizado, posicione as prateleiras e as gavetas na posição original de entrega.
• Certifique-se regularmente de que a vedação da porta ainda está corretamente encaixada.
• Limpe o pó e a sujidade do condensador regularmente.

5.4 Utilizar o frigorífico

OBSERVAÇÃO

• Ao definir os modos QUIET ou BOOST, o frigorífico retorna automaticamente ao modo PERFORMANCE após 8 horas, utilizando a mesma configuração definida antes de mudar para o modo QUIET ou BOOST.
• Para temperaturas ambiente entre +15 °C e +25 °C, selecione a definição de temperatura média.

Modos de funcionamento

Símbolo Explicação
	Modo PERFORMANCE:Modo standardSeleção de todos os níveis de temperatura (1 a 5)
	Modo QUIET:Velocidade do compressor e do ventilador reduzida com ruído reduzido, p. ex., se o utilizador quiser descansar ou dormirSeleção de três níveis de temperatura (1 a 3)
	Modo BOOST:Desempenho máximo, p. ex., para um arrefecimento imediato ou após a colocação de uma grande quantidade de alimentos não refrigerados no frigoríficoSem seleção de níveis de temperatura

RCD10.5ET, RCD10.5XET

▶ Prima o botão de controlo durante 2 segundos.
√ O frigorífico inicia com as definições mais recentes.

1. Prima o botão de controlo para ativar o menu de navegação (fig. 2, página 5).

▶ Rode o botão de controlo para selecionar o menu de detalhes pretendido.
Prima o botão de controlo para abrir o menu de detalhes selecionado.
▶ Rode o botão de controlo para navegar pelo menu de detalhes.

√ As definições selecionadas são apresentadas a azul.
2. Prima o botão de controlo para escolher a definição selecionada.
3. Confirme a seleção com .

▶ Prima o botão de controlo durante 4 segundos.
√ Ouve-se um sinal sonoro e o frigorífico desliga-se.

RCD10.5ES, RCD10.5XES

Para ligar o frigorífico, pressione o botão ① durante 2 segundos.

√ O frigorífico inicia com as definições mais recentes.

Para ajustar as definições:

1. Prima repetidamente o botão mento pretendido.
   MODE, até que o LED indique o modo de funciona-
2. Prima repetidamente o botão
   8, até definir a temperatura pretendida.

Para desligar o frigorífico, prima o botão ① durante 4 segundos.

5.5 Utilizar a porta do frigorífico

Para libertar a porta do frigorífico:

▶ Liberte a porta do frigorífico conforme ilustrado (fig. 3, página 5).
√ A porta do frigorífico é fácil de abrir e fechar, mas não fica fixada quando fecha.

Para fixar automaticamente a parte superior da porta do frigorífico:

▶ Liberte e abra a porta do frigorífico conforme ilustrado (fig. 4, página 6).
√ A parte superior da porta do frigorífico é automaticamente fixada após fechar (fig. 5, página 6).

Para fixar a porta do frigorífico antes de iniciar a condução:

▶ Fixe a porta do frigorífico conforme ilustrado (fig. 6, página 7).

5.6 Utilizar a base fresca para legumes

RCD10.5ET, RCD10.5XET

A capacidade de carga máxima da base fresca para legumes é de 4,5 kg.

A patilha deslizante da base fresca para legumes pode ser usada para regular a humidade do ar no compartimento para legumes que se encontra na parte inferior:

Produtos refrigerados		Humidade do ar ideal	Posição da patilha deslizante
Legumes		Alta ▶	Fecha a patilha desli-zante.
Fruta		Baixa ▶	Abra a patilha deslizante.

Para remover e inserir a base fresca para legumes:

AVISO! Risco de as crianças ficarem presas

As prateleiras são fixadas de forma a impedir que crianças subam para o interior do frigorífico.

• Remova as prateleiras apenas para fins de limpeza.

• Volte a colocar as prateleiras e fixe-as no lugar.

• Remova a prateleira tal como ilustrado (fig. 8, página 8).

• Volte a colocar a prateleira pela ordem inversa.

6 Armazenar o frigorífico

A posição de armazenamento não pode ser utilizada durante a condução.

Coloque a porta do frigorífico e a porta do compartimento para produtos congelados na posição de armazenamento se souber que não vai utilizar o frigorífico durante um período de tempo prolongado. Assim, evita-se a formação de dolor.

1. Descongele o frigorífico (capítulo "Descongelar o frigorífico" na página 115).
2. Rode completamente o gancho localizado junto do mecanismo de fixação na parte superior e inferior de um dos lados da porta (fig. 9, página 8).
3. Empurre a porta do frigorífico.

Abra a porta na posição de armazenamento da seguinte forma:

1. Puxe a porta para si.
2. Pressione para dentro os ganchos salientes na parte superior e inferior da porta.

7 Resolução de falhas

Falha Possível causa Sugestão de solução

O frigorífico não funciona. O fusível no cabo de corrente contínua está queimado.	► O fusível da placa principal tem de ser substituído. ► Contacte um agente de assistência técnica autorizado.
O fusível do veículo está queimado.	► Substitua o fusível do veículo. (Consulte o manual de instruções do seu veículo.)
A bateria do veículo está descarregada.	► Verifique a bateria e carregue-a.
A temperatura do compressor é demasiado baixa (<0 °C).	► Feche/cubra completamente todas as grelhas de ventilação externas com material isolante.
O frigorífico desliga automaticamente se a tensão não for suficiente (tensão de desbloqueio: 10,4 V).	► Carregue a bateria. O frigorífico ligar-se-á automaticamente (ten-são de ligação: 11,7 V).
O frigorífico não está a refrigerar devidamente.	A ventilação à volta da unidade é insuficiente. ► Verifique se a grelha de ventilação está desobstruída.
	O evaporador está congelado. ► Verifique se a porta do frigorífico fecha de forma correta. Certifique-se de que a vedação do frigorífico está devidamente encaixada e não apresenta danos. Descongele o frigorífico.
	A temperatura definida é demasiado elevada. ► Defina uma temperatura mais baixa.
	A temperatura ambiente é demasiado elevada. ► Remova temporariamente a grelha de ventilação para que o ar quente se dissipe mais rapidamente.
	Foram colocados demasiados géneros alimentícios no frigorífico de uma só vez. ► Retire alguns dos alimentos.
	Foram colocados demasiados géneros alimentícios quentes no frigorífico de uma só vez. ► Remova os géneros alimentícios quentes e deixe-os arrefecer antes de os colocar novamente dentro do frigorífico.
	O frigorífico não funciona há muito tempo. ► Volte a verificar a temperatura após quatro ou cinco horas.

7.1 Indicação de erro e aviso

Todas as falhas são indicadas por um símbolo de aviso, uma ID de falha e um sinal sonoro. O sinal sonoro soa durante 2 minutos e repete-se a cada 30 minutos até que o erro seja resolvido.

RCD10.5ET, RCD10.5XET

As falhas são indicadas por um código de falha com um símbolo de aviso (no centro do monitor TFT.

Se surgirem falhas múltiplas, os códigos de falha deslocam-se no centro do monitor.

Todas as falhas do tipo AVISO (W) são repostas automaticamente assim que a falha é retificada.

Todas as falhas do tipo ERRO (E) têm de ser repostas manualmente:

▶ Prima o botão de controlo durante, pelo menos, 2 segundos.
√ Ouve-se um sinal sonoro.
√ O erro foi reposto.

Código	Alarme sonoro	Falha Solução
W02 N.° O sensor da temperatura no compartimento do frigorífico está avariado			► Contacte o ponto de assistência técnica autorizado.
E03	Sim	Erro de comunicação	► Prima o botão de ligar/desligar durante pelo menos 2 segundos.
W04 N.°	Falha do CI bus	Reposição automática
W10 Sim Porta aberta durante mais de 2 minutos			► Feche a porta.
W11	Sim Tensão de corrente contínua <7,5 V		Reposição automática
W19 Sim Tensão de corrente contínua <10,9 V			Reposição automática
E32 Sim Sobrecarga da ventoinha exterior			► Prima o botão de ligar/desligar durante pelo menos 2 segundos.
E33	Sim	O compressor não arranca	► Prima o botão de ligar/desligar durante pelo menos 2 segundos.
E34	Sim	Sobrecarga do compressor	► Prima o botão de ligar/desligar durante pelo menos 2 segundos.
E35 Sim Fusível térmico da unidade de comando do compressor			► Prima o botão de ligar/desligar durante pelo menos 2 segundos.

RCD10.5ES, RCD10.5XES

No caso de ocorrer uma falha, o LED de aviso (⚠) no monitor pisca.

Todas as falhas do tipo AVISO (W) são repostas automaticamente assim que a falha é retificada.

Todas as falhas do tipo ERRO (E) têm de ser repostas manualmente:

▶ Primal durante 2 segundos.
√ Ouve-se um sinal sonoro.
√ O erro foi reposto.

Número de impulsos luminosos	Alarme sonoro	Tipo de falha	Falha Solução
Contínuo N.º W O sensor da temperatura no compartimento do frigorífico está avariado				► Contacte o ponto de assistência técnica autorizado.
1 Sim	W Tensão de corrente contínua <10,9 V			Reposição automática
2	Sim	E	Sobrecarga da ventoinha exterior	► Prima o botão de ligar/desligar durante pelo menos 2 s e g u ndo s .
3	Sim	E	O compressor não arranca	► Prima o botão de ligar/desligar durante pelo menos 2 s e g u n do s .
Número de impulsos luminosos	Alarme sonoro	Tipo de falha	Falha	Solução
4 Sim E Sobrecarga do compressor ▶			Prima o botão de ligar/desligar durante pelo menos 2 segundos.
5 Sim E Fusível térmico da unidade de comando do compressor ▶				Prima o botão de ligar/desligar durante pelo menos 2 segundos.
6 N.° W Falha do CI bus Reposição automática
– Sim W Porta aberta durante mais de 2 minutos ▶				Fecha a porta.

8 Limpeza e manutenção

AVISO! Risco de eletrocussão

Antes de cada limpeza e conservação, desligue o frigorífico da rede.

• Não utilize produtos de limpeza abrasivos nem objetos duros para a limpeza, uma vez que podem danificar o frigorífico.
• Nunca utilize ferramentas duras ou pontiagudas para retirar as camadas de gelo ou para libertar objetos congelados do aparelho.
• Não utilize ferramentas mecânicas ou qualquer outro tipo de ferramentas para acelerar o processo de descongelamento.

Limpe o frigorífico regularmente, e assim que este fique sujo, com um pano húmido.
▶ Certifique-se de que não pinga água para as vedações. Tal poderá danificar o sistema eletrónico.
▶ Seque o frigorífico com um pano após a limpeza.
▶ Verifique regularmente o escoamento do condensado.
Limpe o escoamento do condensado sempre que necessário. Se este estiver entupido, o condensado acumula-se no fundo do frigorífico.

AVISO! Perigo de incêndio

• A reparação, a manutenção ou a recarga do aparelho devem ser realizadas apenas por uma pessoa com qualificações adequadas.
• O circuito de refrigeração deste aparelho contém refrigerante inflamável.
• Reparações ou manutenção inadequadas podem dar origem a perigos consideráveis.
• Tenha em atenção que as reparações feitas por si ou por não profissionais podem ter consequências sobre a segurança e anular a garantia.

8.1 Descongelar o frigorífico

Não utilize ferramentas mecânicas nem secadores de cabelo para remover o gelo ou soltar produtos congelados.

Com o tempo, forma-se gelo nas aletas de refrigeração existentes no interior do frigorífico. Se essa camada de gelo atingir cerca de 3 mm de espessura, o frigorífico deverá ser descongelado.

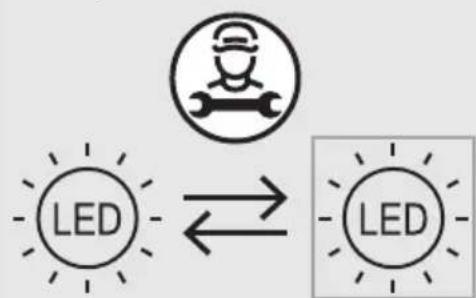

8.2 Substituir a lâmpada LED

Para evitar quaisquer perigos, a fonte de luz só pode ser substituída pelo fabricante, por um agente de assistência técnica ou por uma pessoa com qualificação semelhante.

Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte o seu revendedor ou a filial do fabricante no seu país (ver dometic.com/dealer).

Para fins de reparação e do processamento da garantia, envie também os seguintes documentos quando devolver o produto:

• Uma cópia da fatura com a data de aquisição
• Um motivo de reclamação ou uma descrição da falha

Tenha em atenção que as reparações feitas por si ou por não profissionais podem ter consequências sobre a segurança e anular a garantia.

10 Eliminação

NOTA!

O isolamento do aparelho de refrigeração contém ciclopentano inflamável e requer medidas de eliminação especiais. No fim da respetiva vida útil, encaminhe o aparelho de refrigeração para um centro de reciclagem adequado.

▶ Sempre que possível, coloque o material de embalagem no respetivo contentor de reciclagem.
▶ Informe-se junto do centro de reciclagem ou revendedor mais próximo sobre como eliminar este produto de acordo com as disposições de eliminação aplicáveis.

Reciclagem de produtos com pilhas, baterias recarregáveis e fontes de luz

▶ Remova todas as pilhas, baterias recarregáveis e fontes de luz antes de reciclar o produto.
Entregue os seus acumuladores danificados ou pilhas gastos numa loja ou centro de recolha.
As pilhas, baterias recarregáveis e fontes de luz não devem ser eliminadas juntamente com o lixo doméstico.
Para eliminar definitivamente o produto, informe-se junto do centro de reciclagem ou revendedor mais próximo sobre as disposições de eliminação aplicáveis.
▶ O produto pode ser eliminado gratuitamente.

11 Dados técnicos

Para consultar a Declaração de Conformidade UE atual para o seu dispositivo, aceda à página do produto em questão em dometic.com ou entre diretamente em contacto com o fabricante (ver dometic.com/dealer).

Este aparelho está em conformidade com o Regulamento UN ECE R10.

	RCD10.5ES, RCD10.5ET RCD10.5XES, RCD10.5XET
Volume
Volume bruto	176 l	200 l
Compartimento do frigorífico	140 l	159 l
Compartimento para produtos con-gelados	35,7 l	40,6 l
Tensão de conexão	12 V---	12 V---
Potência de entrada média 75 W 75 W
Consumo de energia	0,65 kWh/24 h	0,83 kWh/24 h
Modo PERFORMANCE	42,4 Ah/24 h	52,9 Ah/24 h
Classe climática N, ST N, ST
Refrigerante R600a R600a
Quantidade de líquido refrigerante existente	34 g 34 g
Equivalente a CO2 0,000102 t	0,000102 t
Potencial de aquecimento global (PAG)	3	3
Emissão de ruído	39 dB(A)	39 dB(A)
Dimensões A x L x P (em mm)	1283 x 523 x 550	1283 x 523 x 605
Peso	38 kg	39,5 kg
Inspeção/certificação	CE UKCA
