GEBRUIKSAANWIJZING RCD 10.5ET DOMETIC

NL Compressorkoelkast Gebruiksaanwijzing....140

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op documents.dometic.com.

Inhoudsopgave

1 Verklaring van de symbolen ....140
2 Veiligheidsaanwijzingen....141
3 Beoogd gebruik....146
4 Technische beschrijving .....147
5 Koelkast gebruiken....149
6 De koelkast opslaan 154
7 Problemen oplossen....154
8 Reiniging en onderhoud....157
9 Garantie....159
10 Afvoer 159
11 Technische gegevens....160

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot ernstig letsel of de dood.

VOORZICHTIG!

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot licht of matig letsel.

LET OP!

Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.

INSTRUCTIE

Aanvullende informatie voor het gebruik van het product.

2 Veiligheidsaanwijzingen

2.1 Algemene veiligheid

WAARSCHUWING! Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

Gevaar voor elektrische schokken

• Montage en demontage van de koelkast mogen alleen door gekwalificeerd personeel worden uitgevoerd.
• Als de koelkast zichtbaar is beschadigd, mag hij niet in gebruik worden genomen.
• Reparaties aan deze koelkast mogen uitsluitend worden uitgevoerd door bevoegd personeel. Door verkeerde reparaties kunnen ernstige gevaren resp. beschadigingen aan de koelkast ontstaan.
• Als de aansluitkabel van deze koelkast beschadigd is, moet deze, om gevaren te voorkomen, worden vervangen door de fabrikant, diens klantenservice of gelijkwaardig bevoegd personeel.
• Zorg er bij het plaatsen van de koelkast voor dat het netsnoer niet verstrikt of beschadigd raakt.
• Plaats geen meervoudige stekkerdozen of draagbare voedingen achter de koelkast.
• Sluit het toestel aan op contactdozen die een goede verbinding garanderen, met name wanneer het toestel moet worden geaard.

Brandgevaar

- Het koelmiddel in de koelkring is licht ontvlambaar en in geval van een lekkage kunnen zich brandbare gassen verzamelen als het toestel is opgesteld in een kleine ruimte.

In geval van beschadiging van de koelkring:

– Houd open vuur en mogelijke ontstekingsbronnen uit te buurt van de koelkast.
- Ventileer de ruimte goed.
– Schakel de koelkast uit.

Voor koelkasten met koelmiddel R600a:

• De koelkring bevat een kleine hoeveelheid milieuvriendelijk, maar ontvlambaar koelmiddel. Het schaadt de ozonlaag niet en versterkt het broeikaseffect niet. Lekkend koelmiddel kan vlam vatten.
• Gebruik of bewaar de koelkast niet in nauwe ruimtes zonder of met minimale luchtstroom.
• Houd de inbouwnis voor de koelkast vrij van elektrische componenten en lichtbronnen die tijdens normaal of afwijkend gebruik vonken of lichtbogen veroorzaken (bijv. relais of zekeringenkasten).

Explosiegevaar

• Spuit niet met spuitbussen in de buurt van deze koelkast als hij in gebruik is.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in de koelkast.

Gevaar voor de gezondheid

• De koelkast mag worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van de koelkast en zij inzicht hebben in de gevaren die het gebruik ervan met zich mee-brengt.
• Kinderen van 3 tot 8 jaar mogen de koelkast alleen in- en uitruimen.
• Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.
• Er moet op worden gelet dat kinderen niet met de koelkast spelen.

Gevaar voor insluiting van kinderen

- Zorg ervoor dat de legplanken zodanig zijn gemonteerd en beveiligd dat kinderen zich niet in de koelkast kunnen opsluiten.

- Voor het afvoeren van uw oude koelkast:

• Demonteer de laden.
  – Laat de legplanken in de koelkast, zodat kinderen er niet in kunnen klimmen.
• Haak de deuren uit.

VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.

Gevaar voor de gezondheid

• Om gevaar door instabiliteit van de koelkast te voorkomen, moet deze volgens de montagehandleiding worden bevestigd.
• Houd ventilatieopeningen van de koelkast en in de behuizing of inbouwconstructie vrij.
• Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen dan de door de fabrikant aanbevolen middelen.
• Open of beschadig in geen geval de koelkring.
• Gebruik geen elektrische toestellen in de koelkast, behalve als deze elektrische toestellen daarvoor door de fabrikant worden aanbevolen.

Gevaar voor letsel

• Gebruik of bewaar geen ontvlambare materialen in of in de buurt van deze koelkast.
• Plaats geen voorwerpen op of tegen deze koelkast.
• Breng geen wijzigingen aan in deze koelkast.

LET OP! Gevaar voor schade

• Controleer of de spanning op het typeplaatje overeenkomt met de aanwezige stroomvoorziening.
• Plaats de koelkast niet in de buurt van warmtebronnen (verwarming, direct zonlicht, gaskachels enz.).
• Houd de condensafvoer altijd schoon.
• Gebruik voor voertuigreiniging rond het ventilatierooster geen hoge-drukreiniger.
• De koelkast mag niet aan regen worden blootgesteld.

2.2 Veiligheid bij het gebruik

VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.

Gevaar voor de gezondheid

• Zorg ervoor alleen voorwerpen in de koelkast te leggen die op de gekozen temperatuur gekoeld mogen worden.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.
• Langdurig openen van de deur kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van de koelkast.
• Reinig oppervlakken die in contact komen met voedsel en aftapsystemen regelmatig.
• Bewaar rauw vlees en rauwe vis in geschikte bakken in de koelkast, zodat het niet in contact komt met andere levensmiddelen en er ook niet op kan druppelen.
• Als de koelkast voor een langere periode leeg wordt gehouden:
• Schakel de koelkast uit.
• Ontdooi de koelkast.
• Reinig en droog de koelkast.
• Laat de deur open om schimmelvorming in de koelkast te voorkomen.

Gevaar voor letsel

• Grijp niet in het scharnier.
- Sluit en vergrendel de koelkastdeur voordat u gaat rijden.
- Het koelsysteem aan de achterzijde van de koelkast wordt tijdens het gebruik zeer heet. Zorg ervoor dat u niet in contact komt met hete onderdelen bij het verwijderen van ventilatieroosters.

LET OP! Gevaar voor schade

• Leun niet op de geopende koelkastdeur.
• Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de koelkastdeur, in het groentevak of op de onderste legplank.
• Als de koelkast een dubbelzijdige deur heeft en de deur is niet correct vergrendeld aan de tegenoverliggende zijde, druk aan die zijde dan op de boven- en onderkant van de deur totdat deze vergrendelt.
• Let erop dat de ventilatieopeningen niet worden afgedekt.

• Gevaar voor oververhitting!

Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat het koelapparaat op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Vul het interieur niet met vloeistoffen of ijs.
• Bescherm de koelkast en de kabel tegen hitte en vocht.

INSTRUCTIE

• Als het accubeheersysteem van uw voertuig de koelkast uitschakelt om de accu te beschermen, neem dan contact op met de voertuigfabrikant.
• Zet de koelkastdeur en de diepvriezerdeur in de winterpositie als de koelkast een langere periode niet gaat worden gebruikt. Zo wordt schimmelvorming voorkomen.
• Selecteer de gemiddelde temperatuurinstelling voor omgevingstemperaturen van +15 °C tot +25 °C.

• Let op het volgende om voedselverspilling tegen te gaan:

• Houd temperatuurschommelingen zo laag mogelijk. Open de vriezer uitsluitend indien nodig en slechts zo lang als noodzakelijk. Berg levensmiddelen zodanig op dat de lucht nog steeds goed kan circuleren.

• Indien de temperatuur kan worden aangepast: Pas de temperatuur aan aan de hoeveelheid en het type levensmiddelen.
• Bewaar de verschillende soorten levensmiddelen zoals afgebeeld.
  – Levensmiddelen kunnen snel geuren en smaken opnemen of afgeven. Berg levensmiddelen daarom altijd afgedekt of in afgesloten bakken/flessen op.

2.3 Veiligheid tijdens bedrijf met gelijkstroom

LET OP! Gevaar voor schade

- Kies uitsluitend voor het gebruik met gelijkstroom als de voertuigmotor draait en de dynamo voldoende spanning levert of als u een accumonitor gebruikt.

3 Beoogd gebruik

De koelkast is geschikt voor:

• Installatie in caravans en campers
- Koelen, diepvriezen en bewaren van levensmiddelen

De koelkast is niet geschikt voor:

• De opslag van geneesmiddelen
• De opslag van corroderende substanties of substanties die oplosmiddelen bevatten
• Snel invriezen van levensmiddelen

De koelkast is bestemd voor inbouw in een keukenkastje of in een inbouwnis.

Deze koelkast is niet bedoeld voor gebruik voor huishoudelijke doeleinden.

Het vriescompartiment is geschikt voor het bewaren van diepvriesproducten, het bewaren of maken van ijs en het maken van ijsblokjes. Het is niet geschikt voor het invriezen van eerder ontdooide levensmiddelen.

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan beschreven in deze handleiding

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

4 Technische beschrijving

De koelkast is een compressorkoelkast en is ontworpen voor gebruik op een 12V---stroomvoorziening.

INSTRUCTIE

Voor een veilig gebruik van de 12V-verbruikers in de caravan tijdens het rijden moet worden gegarandeerd dat het sleepvoertuig voldoende spanning levert. Bij sommige voertuigen schakelt het accumanagement de verbruikers automatisch uit om de voertuigaccu te beschermen. Raadpleeg uw voertuigfabrikant voor meer informatie.

4.1 Bedienings- en indicatie-elementen

RCD10.5ET, RCD10.5XET

Het TFT-display heeft de volgende bedienings- en displayelementen (afb. 1 A, pagina 4):

Symbool Beschrijving
	Indicatie temperatuurinstelling
	Blauw sneeuwvlokje: compressor loopt
	Wit sneeuwvlokje: compressor loopt niet
	Gebruik met gelijkstroom
	Waarschuwingssymbool met foutcode
User mode	Gebruiksmodus:
	PERFORMANCE-modusAlle thermostaatinstellingen selecteerbaarCompressor loopt met hoog toerental bepaald door vermogensinstellingen waarbij de compressor met verschillende snelheden looptExterne ventilator draait met hoog toerental
	QUIET-modusThermostaatinstellingen 1, 2 en 3 zijn selecteerbaarCompressor loopt met laag toerentalExterne ventilator draait met laag toerental

Symbool Beschrijving
	[IMAGE]	BOOST-modusThermostaatinstelling vast ingesteld op maximumCompressor loopt met hoog toerentalExterne ventilator draait met het hoogste toerental
Settings	Instellingen
	[IMAGE]	FrameverwarmingSymbool gaat branden, als de frameverwarming aan is.De frameverwarming van het vriescompartiment vermindert condensatie.
	CI	Symbool gaat branden, als de koelkast wordt verbonden met de CI-bus.
	[IMAGE]	Symbool gaat branden als kinderslot ingeschakeld is:Druk de regelknop binnen 1,5 seconden 3 keer in om de bedieningselementen te ontgrendelen.Na 10 seconden van inactiviteit vergrendelen de bedieningselementen automatisch weer.
	[IMAGE]	Piep uit:Foutmeldingen, waarschuwingen en langdurig openstaande deur worden niet akoestisch gemeld.
	[IMAGE]	Bevestig de selectie en keer terug naar het hoofdmenu

RCD10.5ES, RCD10.5XES

Het leddisplay heeft de volgende bedienings- en displayelementen (afb. 1 B, pagina 4):

Symbool Beschrijving
1	Aan-/uit-schakelaar
	PERFORMANCE-modusAlle thermostaatinstellingen selecteerbaarCompressor loopt met hoog toerental bepaald door vermogen-sinstellingen waarbij de compressor met verschillende snelheden looptExterne ventilator draait met hoog toerental
	QUIET-modusThermostaatinstellingen 1, 2 en 3 zijn selecteerbaarCompressor loopt met laag toerentalExterne ventilator draait met laag toerental
	BOOST-modusThermostaatinstelling vast ingesteld op maximumCompressor loopt met hoog toerentalExterne ventilator draait met het hoogste toerental
	Foutmelding
	Temperatuurweergave
	Moduskeuzetoets
	Temperatuurselectieknop

5 K o e l k a s t g

5.1 Voor het eerste gebruik

• Alvorens de nieuwe koelkast in gebruik te nemen, moet deze uit hygiënische redenen van binnen en van buiten met een vochtige doek worden gereinigd.
• Bij de eerste ingebruikname van de koelkast kunnen geurtjes ontstaan die na enkele uren vervliegen. Ventileer de ruimte goed.
  ▶ Bewaar de eerste 4 bedrijfsuren na starten geen waren in de koelkast.
  ▶ Bescherm het voertuiginterieur tegen overmatig verwarmen (bijvoorbeeld zonneschermen in de vensters, airco).
  ▶ Bescherm de koelkast tegen direct zonlicht (bijvoorbeeld zonneschermen in de vensters).

5.2 Aanwijzingen over het bewaren van levensmiddelen

VOORZICHTIG! Gevaar voor de gezondheid

Als de koelkast langdurig wordt blootgesteld aan een ruimtetemperatuur onder +10 °C, kan een gelijkmatige temperatuur in het vriescompartiment niet worden gegarandeerd. Dit kan leiden tot een temperatuurstijging in het vriescompartiment waardoor de opgeslagen levensmiddelen kunnen ontdooien.

LET OP! Gevaar voor schade

• Het maximum gewicht per deurlegbord is 3 kg. Het maximum gewicht voor de gehele deur is 7,5 kg.
• Bewaar geen koolzuurhoudende dranken in het vriescompartiment.

Het koelvermogen kan worden beïnvloed door:

– de omgevingstemperatuur (bijvoorbeeld als het voertuig is blootgesteld aan direct zonlicht)
- de hoeveelheid levensmiddelen die moet worden gekoeld
- het aantal keren dat de deur wordt geopend

Parkeer het voertuig horizontaal, in het bijzonder bij ingebruikname en bij het vullen van de koelkast voor het begin van de reis.

▶ Bewaar levensmiddelen zoals afgebeeld (afb. 1, pagina 4).

5.3 Energie besparen

• Open de koelkast uitsluitend indien nodig en slechts zo lang als noodzakelijk.
• Laat warme levensmiddelen eerst afkoelen alvorens deze in het toestel koel te houden.
• Ontdooi de koelkast zodra er zich een ijslaag gevormd heeft.
• Vermijd een onnodig lage binnentemperatuur.
• Plaats de legplanken en laden voor een optimaal energieverbruik in de positie zoals bij levering.
• Controleer regelmatig of de deurafdichting nog goed zit.
• Verwijder regelmatig stof en vuil van de condensor.

5.4 Gebruik van de koelkast

INSTRUCTIE

• Als de QUIET-modus of BOOST-modus wordt ingesteld, gaat de koelkast na 8 uur automatisch terug naar de PERFORMANCE-modus met de configuratie die was ingesteld voordat de QUIET- of BOOST-modus werd geactiveerd.
• Selecteer de gemiddelde temperatuurinstelling voor omgevings-temperaturen van +15 °C tot +25 °C.

Bedrijfsmodi

Symbol Toelichting
	PERFORMANCE-modus:StandaardmodusSelectie van alle temperatuurniveaus (1 t/m 5)
	QUIET-modus:Verlaagde ventilator- en compressorsnelheid met minder geluid, bijv. als de gebruiker wil slapenSelectie van drie temperatuurniveaus (1 t/m 3)
	BOOST-modus:Maximaal vermogen, bijv. voor onmiddellijk afkoelen of als een grotere hoeveelheid ongekoelde levensmiddelen in de koelkast is gelegdGeen selectie van temperatuurniveaus

RCD10.5ET, RCD10.5XET

De koelkast inschakelen:

Druk 2 seconden op de regelknop.
√ De koelkast start met de laatst geselecteerde instellingen.

In het menu navigeren:

1. Druk de regelknop in om het navigatiemenu te activeren (afb. 2, pagina 5).

▶ Selecteer met de regelknop het gewenste detailmenu.
Druk op de regelknop om het gewenste detailmenu te openen.
▶ Navigeer met de regelknop door het detailmenu.

√ Geselecteerde instellingen worden blauw weergegeven.
2. Druk op de regelknop om de gewenste instelling te selecteren.
3. Bevestig de selectie met .

De koelkast uitschakelen:

▶ Druk 4 seconden op de regelknop.
√ Er klinkt een pieptoon en de koelkast wordt uitgeschakeld.

RCD10.5ES, RCD10.5XES

De koelkast inschakelen:

Druk de Ⓐ-toets voor 2 seconden in om de koelkast in te schakelen.
√ De koelkast start met de laatst geselecteerde instellingen.

Instellingen aanpassen:

1. Druk herhaaldelijk op de -toets tot de led de gewenste bedrijfsmodus aan- geeft.
2. Druk herhaaldelijk op de -toets tot het gewenste temperatuurniveau is ingesteld.

De koelkast uitschakelen:

Druk de ①-toets voor 4 seconden in om de koelkast uit te schakelen.

5.5 De koelkastdeur gebruiken

Om de koelkastdeur te ontgrendelen:

▶ Ontgrendel de koelkastdeur als volgt (afb. 3, pagina 5).
√ De koelkastdeur kan eenvoudig worden geopend en gesloten, maar vergendelt niet door hem te sluiten.

De koelkastdeur aan de bovenzijde automatisch vergrendelen:

▶ De koelkastdeur ontgrendelen en openen zoals weergegeven (afb. 4, pagina 6).

√ De koelkastdeur wordt na sluiten automatisch aan de bovenzijde vergrendeld (afb. 5, pagina 6).

De koelkastdeur vergrendelen alvorens te gaan rijden:

▶ Vergrendel de koelkastdeur als volgt (afb. 6, pagina 7).

5.6 VG fresh base gebruiken

RCD10.5ET, RCD10.5XET

LET OP! Gevaar voor schade

Het maximum draagvermogen van de VG FreshBase is 4,5 kg.

De schuif van de VG FreshBase kan worden gebruikt voor de regeling van de vochtigheid in het groentevak eronder:

Koellading		Optimale vochtigheid	Schuifpositie
Groenten		Hoog ➤	Sluit de schuif.
Fruit		Laag ➤	Open de schuif.

De VG fresh base verwijderen en aanbrengen:

▶ Ga als volgt te werk (afb. 7, pagina 7).

5.7 Legplanken aanbrengen

WAARSCHUWING! Gevaar voor insluiting van kinderen

Alle legborden zijn vast bevestigd om te voorkomen dat kinderen in de koelkast klimmen.

• Verwijder de legplanken alleen voor reiniging.

• Breng de legborden weer aan en vergrendel ze.

• Verwijder de legplank zoals afgebeeld (afb. 8, pagina 8).

• Monteer het legbord in omgekeerde volgorde.

6 De koelkast opslaan

LET OP! Gevaar voor schade

De opslagpositie mag niet tijdens rijden worden gebruikt.

Zet de koelkastdeur en de vriezerdeur in de opslagpositie als u de koelkast langdurig niet gaat gebruiken. Zo wordt schimmelvorming voorkomen.

1. Ontdooi de koelkast (hoofdstuk „De koelkast ontdooien“ op pagina 158).
2. Verschuif de haak bij het vergrendelingsmechanisme boven- en onderaan aan een zijde van de deur (afb. 9, pagina 8).
3. Duw tegen de koelkastdeur.

√ De uitstekende pen vergrendelt in de haak.

Open de deur in opslagpositie als volgt:

1. Trek de deur naar u toe.
2. Duw de uitstekende haken aan de boven- en onderzijde van de deur er weer in.

7 Problemen oplossen

Fout Mogelijke oorzaak Voorgestelde oplossing

De koelkast werkt niet. De zekering in de gelijkstroomleiding is defect.	► De zekering op het moederbord moet worden vervangen.► Neem contact op met een geautoriseerde klantenservice.
De voertuigzekering is doorgebrand.	► Vervang de voertuigzekering. (Zie ook de gebruiksaanwijzing van uw voertuig.)
De voertuigaccu is ontladen.	► Controleer de voertuigaccu, en laad deze op.
De temperatuur van de compressor is te laag (<0 °C).	► Sluit/bedek alle externe ventilatie-roosters volledig met isolatiemateriaal.
De koelkast schakelt automatisch uit als de spanning te laag is (uitschakelspanning: 10,4 V).	► Laad de accu op. De koelkast schakelt automatisch weer in (inschakelspanning: 11,7 V).

Fout Mogelijke oorzaak Voorgestelde oplossing

De koelkast koelt onvoldoende.	De beluchting rond het aggre-gaat is onvoldoende.	► Controleer of het ventilatierooster vrij is.
	Ijsvorming op verdamper. ► Controleer of de koelkastdeur cor-rect sluit. Controleer of de koelkas-tafdichting correct afsluit en onbeschadigd is. Ontdooi de koelkast.
	De temperatuur is te hoog inge-steld.	► Selecteer een lagere temperatuur.
	De omgevingstemperatuur is te hoog.	► Verwijder het ventilatierooster tij-delijk, zodat de warme lucht snel-ler ontwijkt.
	Er werden te veel levensmidde-len in een keer in de koelkast geplaatst.	► Verwijder een deel van de levens-middelen.
	Er werden te veel warme levens-middelen in een keer in de koel-kast geplaatst.	► Neem de warme levensmiddelen eruit. Laat ze afkoelen, alvorens ze er opnieuw in te doen.
	De koelkast is nog niet lang in gebruik.	► Controleer de temperatuur opnieuw na vier tot vijf uur.

7.1 Foutmelding en waarschuwing

Alle fouten worden aangegeven door een waarschuwingssymbool, een fout-ID en een pieptoon. Piepen duurt minstens 2 minuten en wordt elke 30 minuten herhaald tot de fout is verholpen.

RCD10.5ET, RCD10.5XET

Fouten worden aangegeven door een foutcode met een waarschuwingssymbool ()in het midden van het TFT-display.

Indien er meerdere fouten optreden, schuiven de foutcodes voorbij in het midden van het display.

Alle fouten van het type WAARSCHUWING (W) worden automatisch gereset zodra de fout is verholpen.

Alle fouten van het type ERROR (E) moeten handmatig worden gereset:

Druk de regelknop minstens 2 seconden in.
√ Er klinkt een pieptoon.

Code	Akoestisch alarm	Fout Oplossing
W02	Nee	Defecte temperatuursensor in het koeldeel	► Raadpleeg een geautoriseerde klantenservice.
E03 Ja Communicatiefout ► Druk de aan/uit-toets minstens 2 seconden in.
W04 Nee Fout Cl-bus Wordt automatisch gereset
W10	Ja Deur langer dan 2 minuten open		► Sluit de deur.
W11	Ja	Gelijkspanning <7,5 V	Wordt automatisch gereset
W19	Ja	Gelijkspanning <10,9 V	Wordt automatisch gereset
E32 Ja Overstroom externe ventilator			► Druk de aan/uit-toets minstens 2 seconden in.
E33	Ja	Compressor start niet	► Druk de aan/uit-toets minstens 2 seconden in.
E34	Ja	Overbelasting compressor	► Druk de aan/uit-toets minstens 2 seconden in.
E35 Ja Thermische beveiliging compressorbesturingseenheid			► Druk de aan/uit-toets minstens 2 seconden in.

RCD10.5ES, RCD10.5XES

In het geval van een fout knippert de waarschuwingsled ()op het display.

Alle fouten van het type WAARSCHUWING (W) worden automatisch gereset zodra de fout is verholpen.

Alle fouten van het type ERROR (E) moeten handmatig worden gereset:

Druk 2 seconden opi
√ Er klinkt een pieptoon.
√ De fout is gereset.

Aantal knip-perimpulsen	Akoestisch alarm	Fouttype	Fout Oplossing
Continu	Nee W	Defecte temperatuursensor in het koeldeel		► Raadpleeg een geautoriseerde klantenservice.
1	Ja	W	Gelijkspanning <10,9 V	Wordt automatisch gereset
Aantal knip-perimpulsen	Akoestisch alarm	Fouttype	Fout	Oplossing
2 Ja E Overstroom externe ventila-				► Druk de aan/uit-toets minstens 2 seconden in.
3 Ja E Compressor start niet ► Druk de aan/uit-				toets minstens 2 seconden in.
4 Ja E Overbelasting compressor ► Druk de aan/uit-				toets minstens 2 seconden in.
5 Ja E Thermische beveiliging com-				► Druk de aan/uit-toets minstens 2 seconden in.
6 Nee W Fout CI-bus Wordt automatisch				gereset
-	Ja	W Deur langer dan 2 minuten open		► Sluit de deur.

8 Reiniging en onderhoud

WAARSCHUWING! Gevaar voor elektrische schokken

Scheid de koelkast voor reiniging en onderhoud van het net.

LET OP! Gevaar voor schade

• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken.
• Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.
• Gebruik geen mechanische of andere hulpmiddelen om het ont-dooien te versnellen.

▶ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek.
▶ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.
▶ Veeg de koelkast na het reinigen met een doek droog.
▶ Controleer de condensaatafvoer regelmatig.

Reinig de condensaatafvoer indien nodig. Als deze verstopt is, blijft het dooiwater achter op de bodem van de koelkast.

• Uitsluitend bevoegd personeel mag reparaties of onderhoud aan het toestel uitvoeren of het toestel bijvullen.
• De koelkring van dit toestel bevat ontvlambaar koelmiddel.
• Ondeskundige reparaties of onderhoudswerkzaamheden kunnen aanzienlijke gevaren tot gevolg hebben.
• Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen kan hebben voor de veiligheid en dat de garantie hierdoor kan komen te vervallen.

8.1 De koelkast ontdooien

LET OP! Gevaar voor schade

Gebruik geen gereedschap of een föhn om ijs of losse bevroren delen te verwijderen.

Na verloop van tijd vormt zich rijp op de koelribben in de koelkast. Als deze rijplaag ongeveer 3 mm bedraagt, moet de koelkast worden ontdooid.

▶ Ga als volgt te werk (afb. 10, pagina 9).

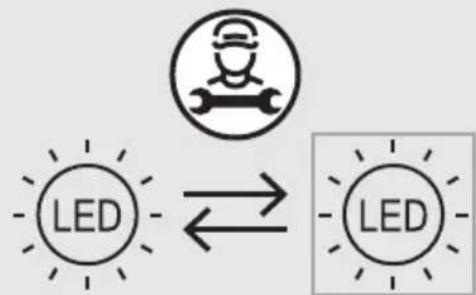

8.2 De ledlamp vervangen

LET OP! Gevaar voor schade

Om gevaren te voorkomen mag de lichtbron uitsluitend worden vervangen door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon.

9 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie dometic.com/dealer).

Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fout

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

10 Afvoer

LET OP!

De isolatie van het koeltoestel bevat ontvlambaar cyclopentaan en vereist speciale verwerkingsprocedures. Breng het koeltoestel aan einde van zijn levensduur naar een erkend afvalverwerkingsbedrijf.

Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.
Vraag het dichtstbijzijnde recyclingcentrum of uw dealer naar informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving.

Producten met batterijen, oplaadbare batterijen en lichtbronnen recyclen

▶ Verwijder alle batterijen, oplaadbare batterijen en lichtbronnen voordat u het product laat recyclen.
Geef uw defecte accu's of verbruikte batterijen af bij de leverancier of bij een verzamelpunt.
Geef accu's en batterijen, oplaadbare batterijen en lichtbronnen niet mee met het huishoudelijke afval.
Als u het product definitief weg wilt doen, vraag dan bij het dichtstbijzijnde afvalverwerkingsbedrijf of uw dealer naar de betreffende afvoervoorschriften.
▶ Het product kan gratis worden afgevoerd.

Voor de actuele EU-verklaring van overeenstemming voor uw toestel gaat u naar de desbetreffende productpagina op dometic.com of neemt u direct contact op met de fabrikant (zie dometic.com/dealer).

Dit toestel voldoet aan VN/ECE-reglement R10.

	RCD10.5ES, RCD10.5ET RCD10.5XES, RCD10.5XET
Capaciteit
Bruto inhoud	176 l	200 l
Koelvak	140 l	159 l
Vriescompartiment	35,7 l	40,6 l
Aansluitspanning	12 V---	12 V---
Gemiddeld opgenomen vermogen 75 W 75 W
Energieverbruik	0,65 kWh/24 h	0,83 kWh/24 h
PERFORMANCE-modus	42,4 Ah/24 h	52,9 Ah/24 h
Klimaatklasse N, ST N, ST
Koelmiddel R600a R600a
Hoeveelheid koelmiddel 34 g	34 g
CO2-equivalent	0,000102 t	0,000102 t
Aardopwarmingsvermogen (GWP)	3	3
Geluidsemissie	39 dB(A)	39 dB(A)
Afmetingen h x b x d (in mm)	1283 x 523 x 550	1283 x 523 x 605
Gewicht	38 kg 39,5 kg
Inspectie/certificering	CE UK CA
