MANUAL DE UTILIZADOR BE1100 Anova

Instruções - Manual do Utilizador

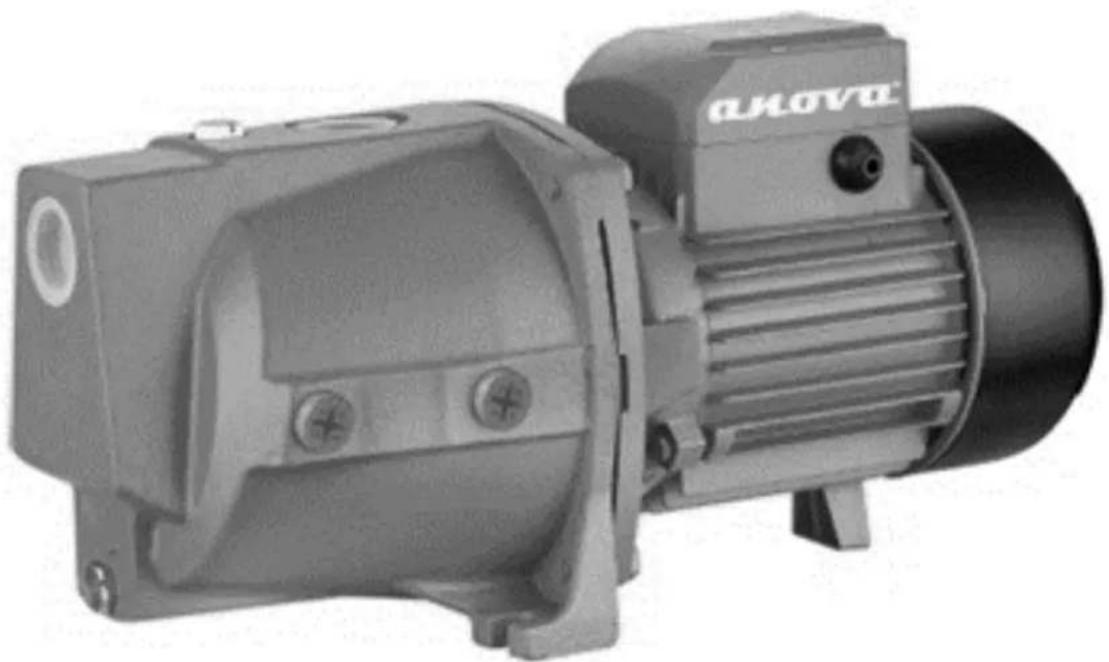

BOMBA DE ÁGUA LIMPA

BE1100

ANOVA Obrigado por ter escolhido um dos nossos produtos e garante a assistência e cooperação que sempre distinguiu a nossa marca ao longo do tempo.

Esta máquina é projetada para durar muitos anos e ser muito útil se usado de acordo com as instruções do manual. Recomendamos, portanto, leia este manual e siga todas as nossas recomendações.

Para mais informações ou dúvidas, você pode entrar em contato através de nossos meios de comunicação web, como www.anovamaquinaria.com.

MANUAL DE INFORMAÇÃO SOBRE O PRESENTE

Preste atenção às informações fornecidas neste manual e no dispositivo para a sua segurança ea dos outros.

• Este manual contém instruções de utilização e manutenção.
• Tome este manual com você quando você vai para o trabalho com a máquina.
• Os conteúdos estão corretas no momento da impressão.
• o direito de fazer alterações a qualquer momento sem afetar nossas responsabilidades legais são reservados.
• Este manual é considerado parte integrante do produto e deve permanecer com este, em caso de empréstimo ou revenda.
• Pergunte ao seu revendedor para um novo manual em caso de perda ou dano.

MANUAL LEIA ISSO ANTES COM ATENÇÃO DE USAR A MÁQUINA

Para garantir que sua máquina irá fornecer os melhores resultados, leia as regras de uso e segurança cuidadosamente antes de usar.

Outras advertências:

O uso inadequado pode causar danos à máquina ou para outros objectos. Adaptar a máquina às novas exigências técnicas poderiam causar diferenças entre o conteúdo deste manual e do produto adquirido.

Leia e siga todas as instruções deste manual. Rompendo dessas instruções pode resultar em ferimentos

Índice de conteúdos

1. Ámbito de uso
2. Dados técnicos
3. Regras de Implementação
4. Precauções de Segurança
5. Identificação de peças
6. Instalação
7. Solução de problemas
8. Disposição e reciclador
9. Condições de garantia
10. Peças

11. Certificação CE

12. O comissionamento e manutenção

Esta máquina pode ser usada por crianças de 8 anos ou mais e pessoas com capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização segura e compreender os perigos supone. Los as crianças não devem jogar máquina. La limpeza e manutenção da máquina deve ser sempre realizada por pessoal qualificado.

Aviso! Se a máquina ou o cabo de alimentação estiver danificado, deve ser reparado pelo fabricante, agente de assistência ou uma pessoa qualificada antes de uso continuado.

Não descarte esta máquina como se lixo genérico, utilizar as instalações de recolha selectiva e licenciado em sua área para o tratamento adequado. Entrar em contato com as autoridades locais para obter informações sobre os pontos de recolha disponíveis.

Antes da instalação, você deve ler atentamente este manual e atender às advertências e instruções de segurança neste manual.

O fabricante não é responsável ou responsável para assumir a responsabilidade por danos pessoais, danos às perdas de bombagem e de rendimento na máquina causado por violação de precauções de segurança neste manual.

A bomba de jato é considerado um sistema de abastecimento de água de pequeno porte. É aplicável ao abastecimento de água em casa, a água de levantamento de poços, a pressurização das tubulações, irrigação agrícola, regar estufas vegetais, irrigação e cuidado do gramado, etc. água I, abastecimento de água de irrigação e drenagem, e, ocasionalmente, para o fornecimento automático de água doméstica, como a água de levantamento de poços profundos, etc.

O líquido bombeado deve ser limpo, não corrosivo e não conter partículas sólidas ou fibras de temperatura normal. O pH deve ser entre 6,5 e 8,5

nota:

A bomba a jacto pode ser configurado em série automáticas de bomba de água e bomba de água não automática. Nenhuma água bomba automática nesta série poderia tornar-se uma bomba de água automática, a qual é realizada por uma planta automático externo que compreende um interruptor de pressão, um tanque de pressão, etc (não incluído) .. A características da bomba de água automática são os seguintes: quando o aparelho está ligado, por sua vez a válvula e a bomba inicia-se automaticamente; Quando a válvula fecha, a bomba pára automaticamente. Se uma torre de água ao longo usado com bomba de água automática, ligue para o fim de curso superior e o arranque da bomba ou parar de trabalhar com o nível da água na torre de água automaticamente.

2. Dados técnicos

modelo	BE1100
tensão	220 - 240 V
frequência	50 Hz
poder	W 1100
fluxo máximo	90 L / min
bombagem máxima altura	100 m
sucção máximo	9 m
classe de isolamento	IPX4
grau de proteção	F
temperatura máxima do líquido	40°C

3. Regras de Implementação

IEC / EN 60335-1 Aparelhos electrodomésticos e similares. Segurança. Parte 1: Requisitos gerais.

IEC / EN 60335-2-41 Aparelhos electrodomésticos e similares. Segurança. Parte 2-41:

Requisitos particulares para a bomba.

Directiva 2014/35 / UE de Baixa Tensão.

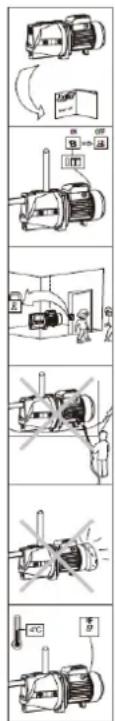

4. Precauções de Segurança

1. Para garantir a operação normal e segura da bomba elétrica, leia atentamente o manual antes de usar.

2. Para evitar choque elétrico, verifique se a bomba está ligada à terra de forma segura e está equipada com um interruptor de circuito de falha de terra. Não molhar a ficha e não usar qualquer plug em uma área com alta umidade.

3. Não toque na bomba elétrica durante o trabalho; , Washington não nadar perto da área de trabalho ou permitir que o gado de entrar na água para acidentes a evitar.

4. Evite salpicos de água sob pressão para a bomba elétrica. Não mergulhe a bomba na água.

5. Mantenha a bomba em uma área bem ventilada.

6. Se a temperatura ambiente for inferior a 4 ° C ou após um longo período de inactividade, o interior o fluido é descarregado para proteger da geada e congelamento.

7. Nunca usar a bomba para o transporte de líquidos inflamáveis ou explosivas gaseificadores líquidos excesso especificado neste manual.

8. Certifique-se a bomba não é ligado acidentalmente durante a instalação e manutenção; Se não for utilizada por muito tempo, a primeira energia de corte e, em seguida, fechar as válvulas na entrada e na saída da bomba.

9. A fonte de alimentação deve concordar com a tensão indicada na placa. Se a bomba não for utilizada por um longo tempo, drenar completamente, lave-o com água limpa e armazenar em um local seco e bem ventilado.

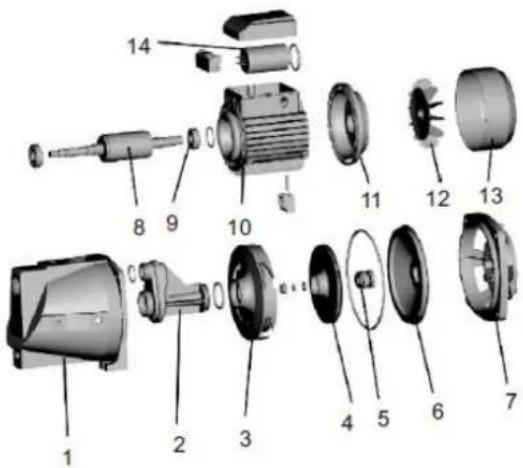

5. Identificação de peças

1. corpo de bomba
2. tubo Venturi
3. difusor
4. Impulsor - turbina

5. Selo mecânico

6. cobertura de suporte

7. apoio
8. rotor
9. piso

10. rotor

11. contracapa

12. ventilador
13. tampa do ventilador
14. condensador

6. Instalação

Este produto deve ser instalado e mantido por uma pessoa qualificada, competente em com a instalação e operação máquina. La deve estar de acordo com os regulamentos e critérios operacionais reconocidos. Instale os tubos corretamente de acordo com os sitos estas instruções e protegê-los do congelamento.

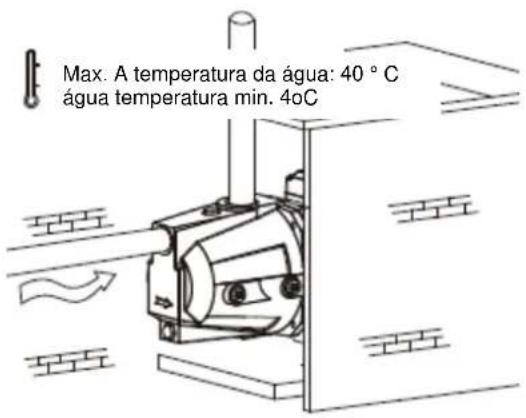

Max. A temperatura da água: 40 °C água temperatura min. 4oC

1. Faça o tubo de entrada tão curto quanto possível e evitar curvas e cotovelos durante a instalação. Mantenha a bomba em local seco, bem ventilado. Em condições de instalação para o exterior ar livre, assegurar que a bomba é adequadamente protegida com uma tampa à prova de água.
2. A instalação de válvulas na entrada e na saída é necessária. válvula Instalado no tubo de entrada tem de ser uma válvula unidireccional.

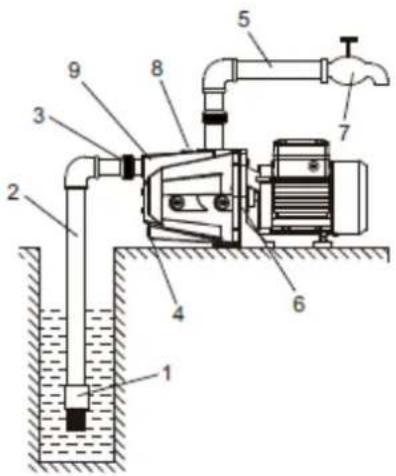

A: ligação Esquema:

1. Footvalve
2. tubo de admissão
3. Conector
4. Tampão de drenagem
5. bico
   Bomba 6.
6. Torneira de água
7. Bujão de abastecimento
8. Corpo de bomba

A instalação apropriada

B2

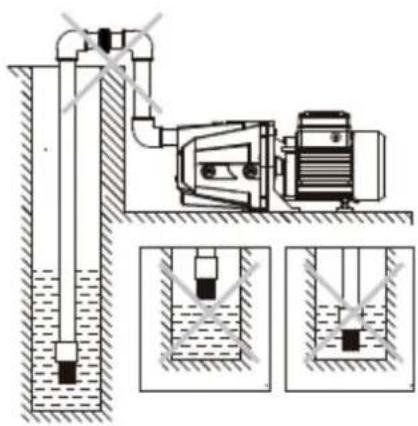

INSTALAÇÃO INCORRECTO B

B: Precauções na instalação inlet canos

1) Não use um tubo de borracha macia para a linha de entrada durante a instalação da bomba.
2) A válvula inferior é instalado verticalmente a uma distância de 30 cm a partir do fundo da água para evitar a sucção de sedimentos (A2).
3) Todas as ligações de tubo de entrada devem ser selados. Para assegurar a sucção de água é necessária para reduzir a quantidade de flexão do tubo.
4) O diâmetro do tubo de entrada não deve ser menor do que a entrada da bomba para evitar uma perda hidráulico e um pequeno fluxo de água.
5) Preste atenção ao nível da água durante a operação. A válvula inferior não deve ser acima da superfície da água (A1);
6) Se o tubo de entrada é superior a 10 m de comprimento ou mais do que 4 m de altura de elevação, o diâmetro da entrada deve ser maior do que a entrada da bomba.
7) Certifique-se da bomba não é afetado pela pressão do tubo durante a instalação do tubo.
8) Recomenda-se instalar um filtro na entrada para impedir a entrada de partículas sólidas para a bomba eléctrica.
9) Antes da primeira operação, a entrada a ser completamente cheia com água e instalado com um fundo

C: Precauções tubo de saída instalação

O diâmetro do tubo de saída não deve ser menor do que a saída da bomba para reduzir a queda de pressão, de alto fluxo e o ruído no nível mais baixo.

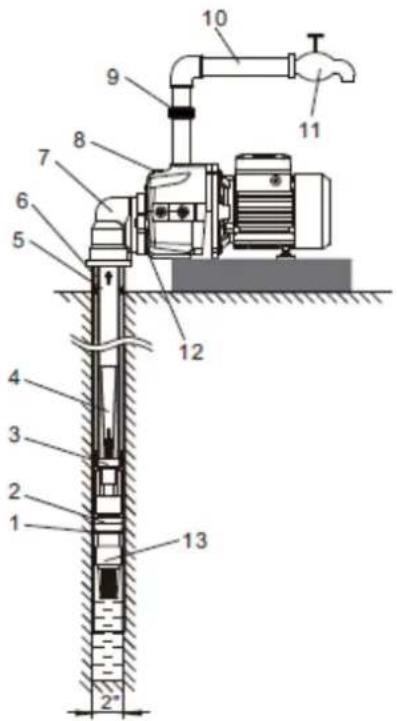

Configuração Alternativa 1:

Precauções na instalação inlet tubos.

1. Conector de cobre
2. Sealed
3. ejetor
4. conexão da tubulação
5. entrada do tubo
6. Válvula de retorno anti
7. Ligação Elbow
8. Bujão de abastecimento
9. Conector
   Linha de saída 10.
   água 11. Torneira
   bujão 12. Dreno
10. Footvalve

1) O tubo de entrada e o tubo de retorno tem de ser mantidos limpos, sem artigos diversos como o lodo, lama, etc.
2) A válvula de pé deve ser colocado na vertical e na instalação 30 cm do fundo da água para evitar a areia e pedras chupar (B2).

3) A linha de retorno é um "tubo, enquanto o tubo de entrada é uma 1.25" 2.

4) O tubo deve ser em boas condições, a rosca do parafuso na articulação do tubo deve ser bem vedado, impedindo a bomba de baixo fluxo de vazamento na pressão de sucção.

5) Para assegurar que a bomba de água a funcionar normalmente não utilizar o injector (incluindo o bocal), o tubo de bico e válvula de pé inferior de outras marcas ou partes não compatível com este modelo.

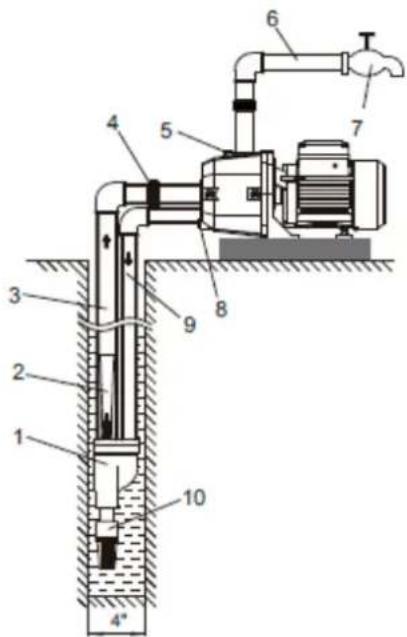

Configuração Alternativa 2:

Precauções na instalação inlet tubos.

componentes:

1. Injector
2. Tubo de bocal
3. entrada do tubo
4. Conector
5. Bujão de abastecimento
6. linha de saída
7. Torneira de água
8. Tampão de drenagem
9. tubo de retorno
10. Footvalve

1) O tubo de entrada e o tubo de retorno tem de ser mantidos limpos, sem substâncias que

podem entupir-lo como argila, sedimentos, etc.

2) A válvula de pé deve ser colocado na vertical e na instalação 30 cm do fundo da água para evitar a sugar areia e pedras (B2);
3) A linha de retorno é um "tubo, enquanto o tubo de entrada é uma 1.25" 2 Lower articulações, tais como os cotovelos, tanto quanto possível, especialmente as linhas de entrada e retorno. O cotovelo deve ser instalado, pelo menos, 40 cm sobre a entrada da bomba.
4) Para assegurar que não há fugas nas juntas, conectores e tubagens, evitar que a bomba não sugar a água com uma pressão da bomba de baixo, causada por fugas no circuito de bombagem.
5) Para assegurar que a bomba de água a funcionar normalmente não utilizar o injector (incluindo o bocal), o tubo de bico e válvula de pé inferior de outras marcas ou partes não compatível com este modelo.
6) O filtro deve ser instalado nos tubos de entrada para impedir que as partículas sólidas de entrar na bomba eléctrica.

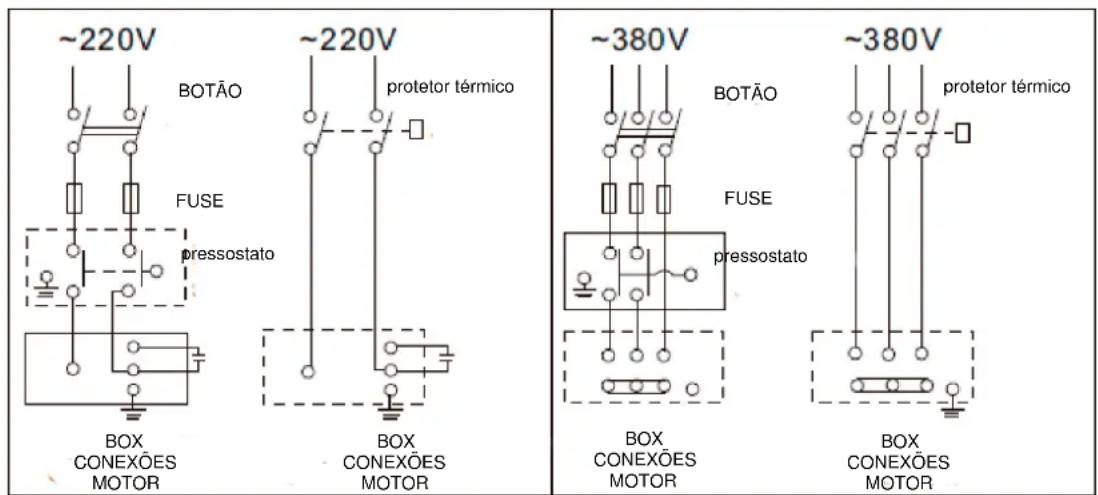

Conexão elétrica:

Certifique-se de que não há tensão nos terminais do cabo antes de ligar a bomba. A bomba eléctrica deve ser ligada à terra de forma segura para evitar fugas de corrente eléctrica e deve ser equipado com uma fuga para a terra diferencial.

A conexão elétrica é realizada de acordo com os regulamentos locais. Verifique se a bomba funciona dentro da faixa de tensão especificada na placa de identificação. Ligar a bomba (tornado-se que há uma terra do circuito ligação segura) de acordo com o diagrama na placa de identificação do motor. O sentido de rotação dos motores trifásicos é no sentido horário olhando para a bomba a partir do lado do motor do ventilador. Se este não for o caso, inverter duas fases.

~220V BOTÃO FUSE pressostato BOX CONEXÕES MOTOR ~220V protetor térmico BOX CONEXÕES MOTOR ~380V BOTÃO FUSE pressostato BOX CONEXÕES MOTOR ~380V protetor térmico BOX CONEXÕES MOTOR

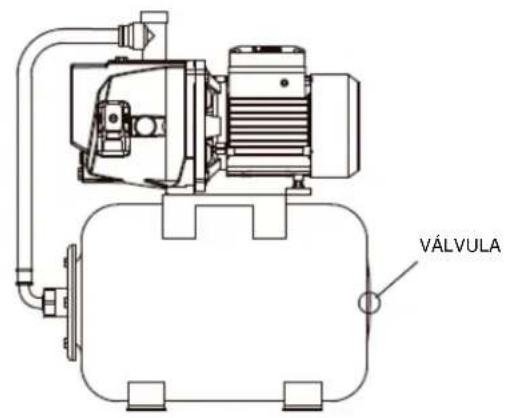

configuração automática do sistema:

Uma vez iniciado a bomba, verificar a pressão do tanque regularmente de acordo com a Figura 4. Se o reservatório de pressão é inferior a 1,2 bar, enchê-lo com um insuflador de ar ou de outros dispositivos de carga como na Figura 5. Pressão no tanque não pode ser superior a 1,6 bar, e a pressão ideal é entre 1,4 a 1,6 bar.

1) Durante o uso da bomba automática, se ainda a funcionar depois de fechar a torneira, diminuir o corte de energia de pressão do interruptor de pressão, isto é, transformar a

variável porca de parafuso "P" na direcção "-" para uma pressão de corte inferior.

2) Se a bomba é frequentemente ativada quando a torneira fecha (por vezes abre e fecha vezes), verifique se os tubos e válvulas pé vazamentos, eliminá-los no tempo, se houver.

3) Se o interruptor de pressão está ligado ou alternativamente fora (de partida frequente) após a abertura da torneira, aumento de corte de energia de pressão do interruptor de pressão, isto é, transformar a variável porca de parafuso "P" nos direcção "+" para ganhar mais a pressão de corte.

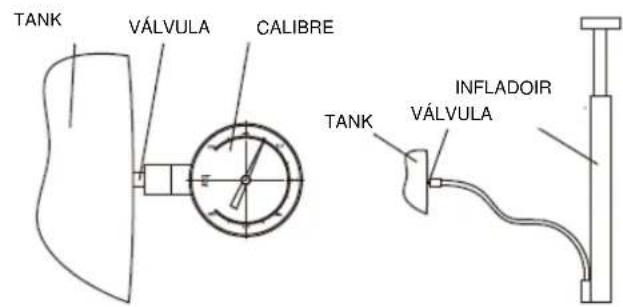

VÁLVULA

TANK VÁLVULA CALIBRE TANK INFLADOIR VÁLVULA

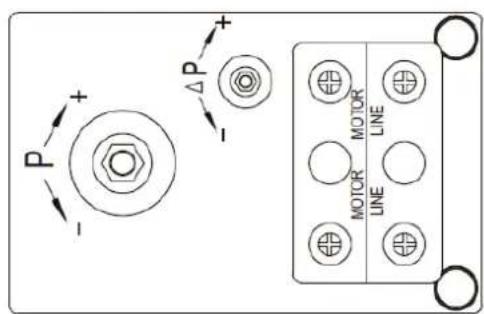

Diagrama de ligação para o interruptor de pressão.

P + - ΔP + - MOTOR MOTOR LINE LINE

7. O comissionamento e manutenção

Não comece a bomba se a câmara de bomba não está completamente preenchido com agua.No toque a bomba elétrica menos que a alimentação da bomba de corte por mais de 5 minutos.No remover a capa da bomba a menos de água a câmara de bomba é completamente drenado.

Mova o ventilador com uma chave de fenda para verificar se a rotação da bomba livremente e facilmente antes de começar. Remover o tampão de enchimento e escorvar a câmara de bomba cuidadosamente com água limpa, em seguida, aparafusar o tampão de enchimento. Mantenha a válvula aberta durante a inicialização. Quando a bomba funciona normalmente, ajustar a válvula para o fluxo requerido (a taxa de fluxo e altura mostrada na placa de identificação).

nota:

1) Se a água não é bombease 5 minutos depois da bomba está cheia de água e é iniciado, pare e refil da bomba, ou verificar vazamento de entrada de tubos, em seguida, reiniciar a bomba.
2) protecção contra a geada e congelamento, remover o tanque de ar de descarga tampa e drenar a água na câmara de bomba. Antes de reiniciar a bomba, que é necessário para remover o tampão de enchimento, encher a bomba cuidadosamente com água e, em seguida, aparafusar o tampão de enchimento.
3) Se não for usado por um longo tempo, descarregar a água na bomba de câmara da bomba e armazenar em um local seco e bem ventilado.
4) Se a temperatura ambiente for elevada, certifique-se a bomba opera numa área bem ventilada a fim de evitar falhas eléctricas provocadas por condensação em partes eléctricas.
5) Se sobreaquecimento ou funcionamento anormal do motor da bomba, cortado imediatamente o fornecimento de energia e para verificar falhas de acordo com a seguinte tabela.

8. Solução de problemas

Verifique a bomba somente após o corte está desligado e a fonte de alimentação.

problema	causa provável	ação necessária
O motor não pode ser iniciado.	alimentação monofásica (motor eléctrico trifásico): a. má ligação do interruptor de alimentação;b. o fusível fundido;c. cabo de alimentação solto;d. falta de fase do cabo	a. reparação de contacto ou substituir o interruptor de circuito disjuntor;b. substitua o fusível de segurança;c. verificar e apertar o conector de energia;d. reparar ou substituir cabos.
	O condensador é queimado	Substitua com o mesmo tipo de capacitor (ponto de manutenção de envio para reparação).
	O eixo de rotação e rolamento está preso.	Substitua o rolamento (ponto de manutenção de envio para reparação).
	O impulsor está encravado.	Rodar o eixo de rotação do ventilador de terminais com uma chave de fendas para permitir rodar livremente ou desmontar o corpo de bomba para remover os detritos.
	A fiação do motor é danificado.	Substitua enrolamento (ponto de manutenção enviar para reparação).
	A pressão da linha acima da pressão de ajuste do interruptor de pressão (bomba automática).	Aumento da pressão de corte interruptor de pressão de alimentação, ou seja, ligar o parafuso de porca variável no "+" num sentido ou duas voltas, ou substituí-lo com um produto mais adequado.
O motor está a funcionar, mas não a água é descarregada.	sentido de rotação incorrecto da bomba.	Invest cabos do motor bifásico (motor trifásico).
	A bomba não está completamente cheio de água.	Reabastecer a bomba com água.
	O impulsor é danificado.	Substitua o impulsor (enviá-lo para o ponto de manutenção para reparação).
	Drenar o tubo de sucção.	Verificar vedação várias entradas juntas de tubos.
	O nível de água é muito baixa.	Ajuste a altura da instalação da bomba.
	Congelamento causada por água acumulada no tubo ou câmara.	Comece a bomba após o gelo derrete.
	A água que está muito quente pode causar a falha de peças de plástico.	Substitua as peças danificadas (enviar para o ponto de manutenção para reparação)
underpressure	tipo errado de bomba.	Selecione a bomba apropriada.
	O tubo de entrada é demasiado longo ou demasiado curvada, o diâmetro do tubo não é apropriado.	Aplicar o diâmetro do tubo e encurtar estipulado tubo de entrada.
	O tubo de entrada, o filtro de tela ou câmara de bomba são bloqueados por materiais estranhos.	tubo limpo, a válvula de pé ou a câmara de bomba, detritos limpo.
A bomba de vibração.	A bomba é fixada na base.	Apertar o parafuso de base.
	Detritos no tubo ou câmara da bomba.	Verifique e limpe o tubo eo corpo da bomba.
	A base não é suficientemente estável.	Definir a bomba para a base estável.
O motor funciona de forma intermitente ou dissolução queimado motor.	O motor está sobrecarregado operação por um longo tempo.	Instalar a válvula na saída, reduzir o rendimento de água.
	O impulsor está encravado ou sobrecarregado por um longo tempo.	Limpe os detritos na câmara da bomba; Operar a bomba abaixo do caudal nominal, tanto quanto possível.
	terra inadequada, fios quebrados ou bomba eléctrica tem sido atingido por um raio.	Olhe para a razão e substituir as bobinas do motor. Verifique com o seu centro de serviço.
vazamento vedação mecânica	A vedação mecânica é usado e rasgado por impurezas.	Limpar ou substituir o vedante mecânico.
ruído da bomba anormal.	Tendo ruído.	Substituir com o mesmo tipo de rolamento.
	O impulsor está encravado.	Remover detritos e sujeira.
	cabeça de entrega inadequada e excessiva.	Definido para o intervalo mostrado na placa de identificação antes de usar.
O interruptor não funciona ou pressão começa-pára com muita frequência	A pressão é muito baixa no interior do tanque.	Verifique e ajuste a pressão entre 1.4-1.6bar
	A pressão é muito elevada no interior do depósito.

9. Disposição e reciclador

Livrar-se do seu aparelho de forma ecológica. Nós não deve se livrar das máquinas, juntamente com o lixo doméstico. componentes de plástico e de metal podem ser classificados de acordo com sua natureza e reciclarse. Los materiais utilizados neste equipamento de embalagem são recicláveis. Por favor, não jogue a

embalagem no lixo doméstico. Puxe estes pacotes em um ponto de recolha de resíduos oficial.

10. Condições de garantia

- O período de garantia (1999-1944 CE Act) nos termos descritos a seguir é de 2 anos a partir da data da compra em peças e mão de obra contra defeitos de fabricação e material.

A garantia não cobre sob quaisquer circunstâncias: - O desgaste normal pelo uso indevido use.-, a negligência, a operação descuidada ou ausência de defeitos Maintenance.- causados pelo uso indevido, danos devido a manipulações por pessoas não autorizadas ou por Anova utilização de peças não originais.

-A cobertura do serviço garante de garantia em todos os casos corresponder, se for bem acompanhado por sua respectiva factura de compra da máquina e ser gerido através de uma Anova centro autorizado.

AVISO!

Para máximo rendimento E SEGURANÇA Leia o livro de instruções cuidadosamente antes de usar.

1. Peças

12.certificado do CE

Declaração de Conformidade (CE)

Distribuidora

Millasur, SL

Rua Eduardo Pondal, No. 23 PISIGÜEIRO

15688 Oroso - Corunha

ESPANHA

CE

анова

DECLARAÇÃO DE CONFORMIDADE CE

Em conformidade com as diferentes directivas comunitárias, confirma este meio, por causa de sua concepção e construção, e de acordo com marca CE impressa pelo fabricante sobre ele, a máquina identificou que cumpre documento com os requisitos pertinentes e segurança básica e de saúde das directivas comunitárias. Esta declaração valida o produto para exibir o símbolo CE.

No caso em que a máquina é modificado e essa modificação não é aprovado pelo fabricante e comunicada ao distribuidor, esta declaração perde seu valor e efeito.

Nome da máquina: BOMBA DE ÁGUA

modelo: BE1100

Reconhecido e aprovado padrão que se encaixa:

Directiva 2014/35 / Directiva da UE de Baixa Tensão

IEC / EN 60335-1 Aparelhos electrodomésticos e similares.

Segurança. Parte 1: Requisitos gerais.

IEC / EN 60335-2-41 Aparelhos electrodomésticos e similares. Segurança.

Parte 2-41: Regras particulares para bombas.

selo da empresa

millasur

Rúa Eduardo Ponda!, n° 23

Pol. Ind. Sigüciro - 15688 Oroso - A Coruña

Tlf.931696465/Fax.[phone]

2019/04/11
